Способи і системи для зв’язку з частотним мультиплексуванням в щільних бездротових середовищах
Номер патенту: 115598
Опубліковано: 27.11.2017
Автори: Мерлін Сімоне, Сампатх Хемантх, Барріак Гвендолін Деніс, Чжоу Ян, Вермані Самір, Тянь Бін, Тандра Рауль
Формула / Реферат
1. Спосіб високоефективного мультиплексування з розділенням по частоті бездротового зв'язку, який включає етапи, на яких:
приймають, на першому бездротовому пристрої, опорний сигнал від асоційованої точки доступу, причому опорний сигнал вказує час спільної передачі зі щонайменше другим бездротовим пристроєм і час відстрочки для сторонніх пристроїв, причому опорний сигнал містить одне або більше полів інформації станції, послідовність перевірки кадру (FCS), і один або більше бітів заповнення між кінцевим полем інформації станції і згаданою FCS, причому опорний сигнал відправляють тільки по первинному каналу із зазначенням того, що тільки незайняті канали повинні бути використані; і
передають перший зв'язок до згаданої асоційованої точки доступу на основі опорного сигналу, причому перший зв'язок використовує першу підмножину частот бездротового зв'язку і відбувається одночасно з другим зв'язком від другого бездротового пристрою, причому другий зв'язок використовує другу підмножину частот бездротового зв'язку, причому друга підмножина частот бездротового зв'язку виключає згадану першу підмножину частот бездротового зв'язку.
2. Спосіб за п. 1, який додатково включає етап, на якому передають опорний сигнал у відповідь на прийом кадру готовності до відправлення (RTX) на асоційованій точці доступу, причому опорний сигнал містить кадр готовності до відправлення (RTX), що містить одне або більше з наступного: поле керування кадром, поле тривалості, поле адреси джерела, поле адреси місця призначення, і корисну інформацію, що містить одну або більше з наступних вказівок: запитаний час передачі, розмір черг передачі, вказівку якості послуги (QoS) для запитаної передачі, і запитану смугу пропускання передачі.
3. Спосіб за п. 1, в якому опорний сигнал містить дозвіл відправки (CTS), який містить кадр, що включає в себе поле керування високої пропускної здатності (НТС) з вказівкою дозволу зворотного рішення (RDG)=1.
4. Спосіб за п. 1, в якому опорний сигнал містить кадр, що включає в себе поле керування високої пропускної здатності (НТС) з вказівкою дозволу зворотного рішення (RDG)=1.
5. Спосіб за п. 1, в якому опорний сигнал містить щонайменше ділянку кадру множинного опитування енергозбереження (PSMP), зміщення початку PSMP-UTT в полі інформації STA, ідентифікуючий час початку для передач множинного доступу з частотним розділенням висхідної лінії зв'язку (UL FDMA), тривалість PSMP-UTT ідентифікує тривалість передачі UL FDMA, і поле STA ID, що містить ідентифікатор STA, яким дозволено здійснювати передачу.
6. Спосіб за п. 1, в якому опорний сигнал додатково містить поле керування кадром, поле тривалості, поле адреси прийому, поле адреси передачі, поле довжини.
7. Спосіб за п. 1, в якому опорний сигнал включає в себе вказівку першої підмножини частот бездротового зв'язку.
8. Спосіб за п. 1, який додатково включає етапи, на яких: виявляють рівень перешкод по одній або більше частотах бездротового зв'язку і визначають першу підмножину частот бездротового зв'язку на основі рівня перешкод.
9. Спосіб за п. 1, який додатково включає етап, на якому визначають першу підмножину частот бездротового зв'язку на основі каналу з тонами, що перемежовуються зі стрибкоподібною зміною частоти.
10. Спосіб за п. 1, в якому опорний сигнал включає в себе вказівку першої підмножини частот бездротового зв'язку до точки доступу, і спосіб додатково включає етап, на якому передають вказівку цієї першої підмножини частот бездротового зв'язку одному або більше пристроям, не асоційованим з асоційованою точкою доступу.
11. Спосіб за п. 1, в якому опорний сигнал містить вказівку пристроїв, які мають право на передачу в деякий конкретний час.
12. Спосіб за п. 1, в якому опорний сигнал містить вказівку рівня потужності, на якому щонайменше один пристрій повинен здійснювати передачу.
13. Спосіб за п. 1, в якому опорний сигнал містить призначення каналів для щонайменше першого бездротового пристрою.
14. Спосіб за п. 1, в якому опорний сигнал містить вказівку часу передачі щонайменше першого бездротового пристрою.
15. Спосіб за п. 1, в якому опорний сигнал містить кадр дозволу відправлення (CTS).
16. Спосіб за п. 1, в якому опорний сигнал містить кадр дозволу відправлення (CTS) і розширені корисні дані, що містять один або більше елементів корисних даних.
17. Спосіб за п. 1, в якому опорний сигнал містить кадр дозволу відправлення (CTS), що містить поле керування високої пропускної здатності (НТС), яке вказує один або більше цільових пристроїв.
18. Спосіб за п. 1, в якому опорний сигнал містить агреговану одиницю даних протоколу керування доступом до середовища (A-MPDU), що містить кадр дозволу відправлення (CTS) і один або більше елементів корисних даних.
19. Спосіб за п. 1, який додатково включає етап, на якому передають до асоційованої точки доступу поле якості послуги (QoS), яке вказує, що перший пристрій готовий до відправлення даних.
20. Спосіб за п. 1, який додатково включає етап, на якому передають до асоційованої точки доступу кадр опитування енергозбереження (PS-Опитування), що вказує, що перший пристрій готовий до відправлення даних.
21. Спосіб за п. 1, в якому перша підмножина частот бездротового зв'язку містить 20 або 40 або 80 МГц канал відповідно до стандарту Інституту Інженерів по Електротехніці і Радіоелектроніці (IEEE) 802.11.
22. Спосіб за п. 1, в якому перша і друга підмножини частот бездротового зв'язку знаходяться в рамках робочої смуги пропускання асоційованої точки доступу.
23. Спосіб за п. 1, в якому перший і другий зв'язки починаються під час спільної передачі, що указується опорним сигналом, в рамках меж помилки часу передачі.
24. Спосіб за п. 1, в якому перший і другий зв'язки починаються в різні часи.
25. Спосіб за п. 1, в якому перший і другий зв'язки закінчуються під час спільної передачі, що указується опорним сигналом, в рамках меж помилки часу передачі.
26. Спосіб за п. 1, в якому перший і другий зв'язки закінчуються в різні часи.
27. Спосіб за п. 1, в якому опорний сигнал відправляють асоційованою точкою доступу відповідно до механізму множинного доступу з впізнанням несучої (CSMA).
28. Спосіб за п. 1, в якому опорний сигнал відправляють асоційованою точкою доступу у час, раніше запланований зі щонайменше першим пристроєм через сигналізацію адміністрування.
29. Спосіб за п. 1, в якому опорний сигнал містить сигналізацію адміністрування, яка вказує один або більше моментів часу спільної передачі в майбутньому.
30. Спосіб за п. 1, в якому опорний сигнал відправляють щонайменше по первинному каналу.
31. Спосіб за п. 1, в якому опорний сигнал відправляють по первинному каналу і по всіх або ділянці вторинних каналів, які є незайнятими протягом часу впізнання перед передачею.
32. Спосіб за п. 1, в якому опорний сигнал відправляють по каналах, сумісних з першим і другим пристроями.
33. Спосіб за п. 1, в якому щонайменше перший пристрій вказує асоційованій точці доступу можливість використання каналу.
34. Спосіб за п. 1, в якому опорний сигнал відправляють тільки по незайнятих каналах.
35. Перший бездротовий пристрій, виконаний з можливістю виконання високоефективного мультиплексування з розділенням по частоті бездротового зв'язку, що містить:
приймач, виконаний з можливістю прийому опорного сигналу від асоційованої точки доступу, причому опорний сигнал вказує час спільної передачі зі щонайменше другим бездротовим пристроєм і час відстрочки для сторонніх пристроїв, причому опорний сигнал містить одне або більше полів інформації станції, послідовність перевірки кадру (FCS), і один або більше бітів заповнення між кінцевим полем інформації станції і згаданою FCS, причому опорний сигнал відправляють тільки по первинному каналу із зазначенням того, що тільки незайняті канали повинні бути використані; і
передавач, виконаний з можливістю передачі першого зв'язку до асоційованої точки доступу на основі опорного сигналу, причому перший зв'язок використовує першу підмножину частот бездротового зв'язку і відбувається одночасно з другим зв'язком від другого бездротового пристрою, причому другий зв'язок використовує другу підмножину частот бездротового зв'язку, причому друга підмножина частот бездротового зв'язку виключає згадану першу підмножину частот бездротового зв'язку.
36. Пристрій за п. 35, в якому передавач додатково виконаний з можливістю передачі опорного сигналу у відповідь на прийом кадру готовності до відправлення (RTX) на асоційованій точці доступу, причому опорний сигнал містить кадр готовності до відправлення (RTX), що містить одне або більше з наступного: поле керування кадром, поле тривалості, поле адреси джерела, поле адреси місця призначення, і корисну інформацію, що містить одну або більше з наступних вказівок: запитаний час передачі, розмір черг передачі, вказівку якості послуги (QoS) для запитаної передачі, і запитану смугу пропускання передачі.
37. Пристрій за п. 35, в якому опорний сигнал містить кадр дозволу відправлення (CTS), що містить кадр, що включає в себе поле керування високої пропускної здатності (НТС) з вказівкою дозволу зворотного рішення (RDG)=1.
38. Пристрій за п. 35, в якому опорний сигнал містить кадр, що включає в себе поле керування високої пропускної здатності (НТС) з вказівкою дозволу зворотного рішення (RDG)=1.
39. Пристрій за п. 35, в якому опорний сигнал містить щонайменше ділянку кадру множинного опитування енергозбереження (PSMP), зміщення початку PSMP-UTT в полі інформації STA, що ідентифікує час початку для передач множинного доступу з частотним розділенням висхідної лінії зв'язку (UL FDMA), тривалість PSMP-UTT ідентифікує тривалість передачі UL FDMA, і поле STA ID, що містить ідентифікатор STA, яким дозволено здійснювати передачу.
40. Пристрій за п. 35, в якому опорний сигнал додатково містить поле керування кадром, поле тривалості, поле адреси прийому, поле адреси передачі, поле довжини.
41. Пристрій за п. 35, в якому опорний сигнал включає в себе вказівку першої підмножини частот бездротового зв'язку.
42. Пристрій за п. 35, який додатково містить процесор, виконаний з можливістю виявлення рівня перешкод по одній або більше частотах бездротового зв'язку і визначення першої підмножини частот бездротового зв'язку на основі рівня перешкод.
43. Пристрій за п. 35, який додатково містить процесор, виконаний з можливістю визначення першої підмножини частот бездротового зв'язку на основі каналу з тонами, що перемежовуються, зі стрибкоподібною зміною частоти.
44. Пристрій за п. 35, в якому опорний сигнал включає в себе вказівку першої підмножини частот бездротового зв'язку, причому передавач додатково виконаний з можливістю передачі вказівки цього першого набору частот бездротового зв'язку до одного або більше пристроїв, не асоційованих з асоційованою точкою доступу.
45. Пристрій за п. 35, в якому опорний сигнал містить вказівку пристроїв, які мають право на передачу в деякий конкретний час.
46. Пристрій за п. 35, в якому опорний сигнал містить вказівку рівня потужності, на якій щонайменше один пристрій повинен здійснювати передачу.
47. Пристрій за п. 35, в якому опорний сигнал містить призначення каналів для щонайменше першого бездротового пристрою.
48. Пристрій за п. 35, в якому опорний сигнал містить вказівку часу передачі щонайменше першого бездротового пристрою.
49. Пристрій за п. 35, в якому опорний сигнал містить кадр дозволу відправлення (CTS).
50. Пристрій за п. 35, в якому опорний сигнал містить кадр дозволу відправлення (CTS) і розширені корисні дані, що містять один або більше елементів корисних даних.
51. Пристрій за п. 35, в якому опорний сигнал містить кадр дозволу відправлення (CTS), що містить поле керування високої пропускної здатності (НТС), яке вказує один або більше цільових пристроїв.
52. Пристрій за п. 35, в якому опорний сигнал містить агреговану одиницю даних протоколу керування доступом до середовища (A-MPDU), що містить кадр дозволу відправлення (CTS) і один або більше елементів корисних даних.
53. Пристрій за п. 35, в якому передавач додатково виконаний з можливістю передачі до асоційованої точки доступу поля якості послуги (QoS), яке вказує, що перший пристрій готовий до відправлення даних.
54. Пристрій за п. 35, в якому передавач додатково виконаний з можливістю передачі до асоційованої точки доступу кадру опитування енергозбереження (PS-Опитування), який вказує, що перший пристрій готовий до відправлення даних.
55. Пристрій за п. 35, в якому перша підмножина частот бездротового зв'язку містить 20 або 40 або 80 МГц канал відповідно до стандарту Інституту Інженерів по Електротехніці і Радіоелектроніці (IEEE) 802.11.
56. Пристрій за п. 35, в якому перша і друга підмножини частот бездротового зв'язку знаходяться в рамках робочої смуги пропускання асоційованої точки доступу.
57. Пристрій за п. 35, в якому перший і другий зв'язки починаються в час спільної передачі, що указується опорним сигналом, в рамках меж помилки часу передачі.
58. Пристрій за п. 35, в якому перший і другий зв'язки починаються в різні часи.
59. Пристрій за п. 35, в якому перший і другий зв'язки закінчуються в час спільної передачі, що указується опорним сигналом, в рамках меж помилки часу передачі.
60. Пристрій за п. 35, в якому перший і другий зв'язки закінчуються в різні часи.
61. Пристрій за п. 35, в якому опорний сигнал є таким, що відправляється асоційованою точкою доступу відповідно до механізму множинного доступу з впізнанням несучої (CSMA).
62. Пристрій за п. 35, в якому опорний сигнал є таким, що відправляється асоційованою точкою доступу у час, раніше запланований зі щонайменше першим пристроєм через сигналізацію адміністрування.
63. Пристрій за п. 35, в якому опорний сигнал містить сигналізацію адміністрування, яка вказує один або більше моментів часу спільної передачі в майбутньому.
64. Пристрій за п. 35, в якому опорний сигнал відправляють щонайменше по первинному каналу.
65. Пристрій за п. 35, в якому опорний сигнал відправляють по первинному каналу і по всіх або ділянці вторинних каналів, які є незайнятими протягом часу впізнання перед передачею.
66. Пристрій за п. 35, в якому опорний сигнал відправляють по каналах сумісних з першим і другим пристроями.
67. Пристрій за п. 35, в якому щонайменше перший пристрій вказує асоційованій точці доступу можливість використання каналу.
68. Пристрій за п. 35, в якому опорний сигнал відправляють тільки по незайнятих каналах.
69. Апаратура для високоефективного мультиплексування з розділенням по частоті бездротового зв'язку, що містить:
засіб для прийому, на першому бездротовому пристрої, опорного сигналу від асоційованої точки доступу, причому опорний сигнал вказує час спільної передачі зі щонайменше другим бездротовим пристроєм і час відстрочки для сторонніх пристроїв, причому опорний сигнал містить одне або більше полів інформації станції, послідовність перевірки кадру (FCS), і один або більше бітів заповнення між кінцевим полем інформації станції і згаданою FCS, причому опорний сигнал відправляють тільки по первинному каналу із зазначенням того, що тільки незайняті канали повинні бути використані; і
засіб для передачі першого зв'язку до асоційованої точки доступу на основі опорного сигналу, причому перший зв'язок використовує першу підмножину частот бездротового зв'язку і відбувається одночасно з другим зв'язком від другого бездротового пристрою, причому другий зв'язок використовує другу підмножину частот бездротового зв'язку, причому друга підмножина частот бездротового зв'язку виключає згадану першу підмножину частот бездротового зв'язку.
70. Зчитуваний комп'ютером носій інформації, що зберігає виконуваний комп'ютером код, який, при виконанні, призначає апаратурі:
прийняти, на першому бездротовому пристрої, опорний сигнал від асоційованої точки доступу, причому опорний сигнал вказує час спільної передачі зі щонайменше другим бездротовим пристроєм і час відстрочки для сторонніх пристроїв, причому опорний сигнал містить одне або більше полів інформації станції, послідовність перевірки кадру (FCS), і один або більше бітів заповнення між кінцевим полем інформації станції і згаданою FCS, причому опорний сигнал відправляють тільки по первинному каналу із зазначенням того, що тільки незайняті канали повинні бути використані; і
передати перший зв'язок до асоційованої точки доступу на основі опорного сигналу, причому перший зв'язок використовує першу підмножину частот бездротового зв'язку і відбувається одночасно з другим зв'язком від другого бездротового пристрою, причому другий зв'язок використовує другу підмножину частот бездротового зв'язку, причому друга підмножина частот бездротового зв'язку виключає згадану першу підмножину частот бездротового зв'язку.
Текст

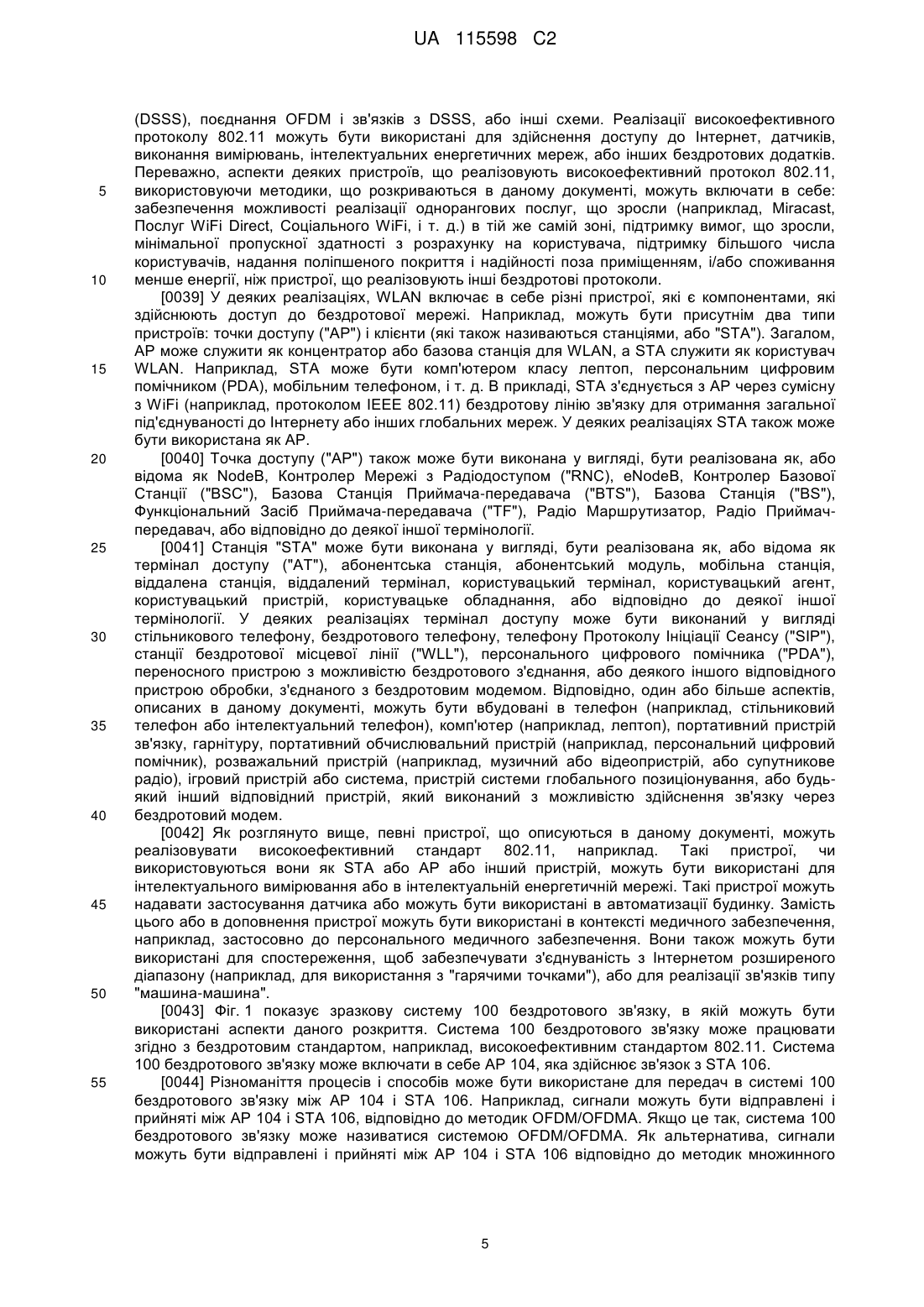

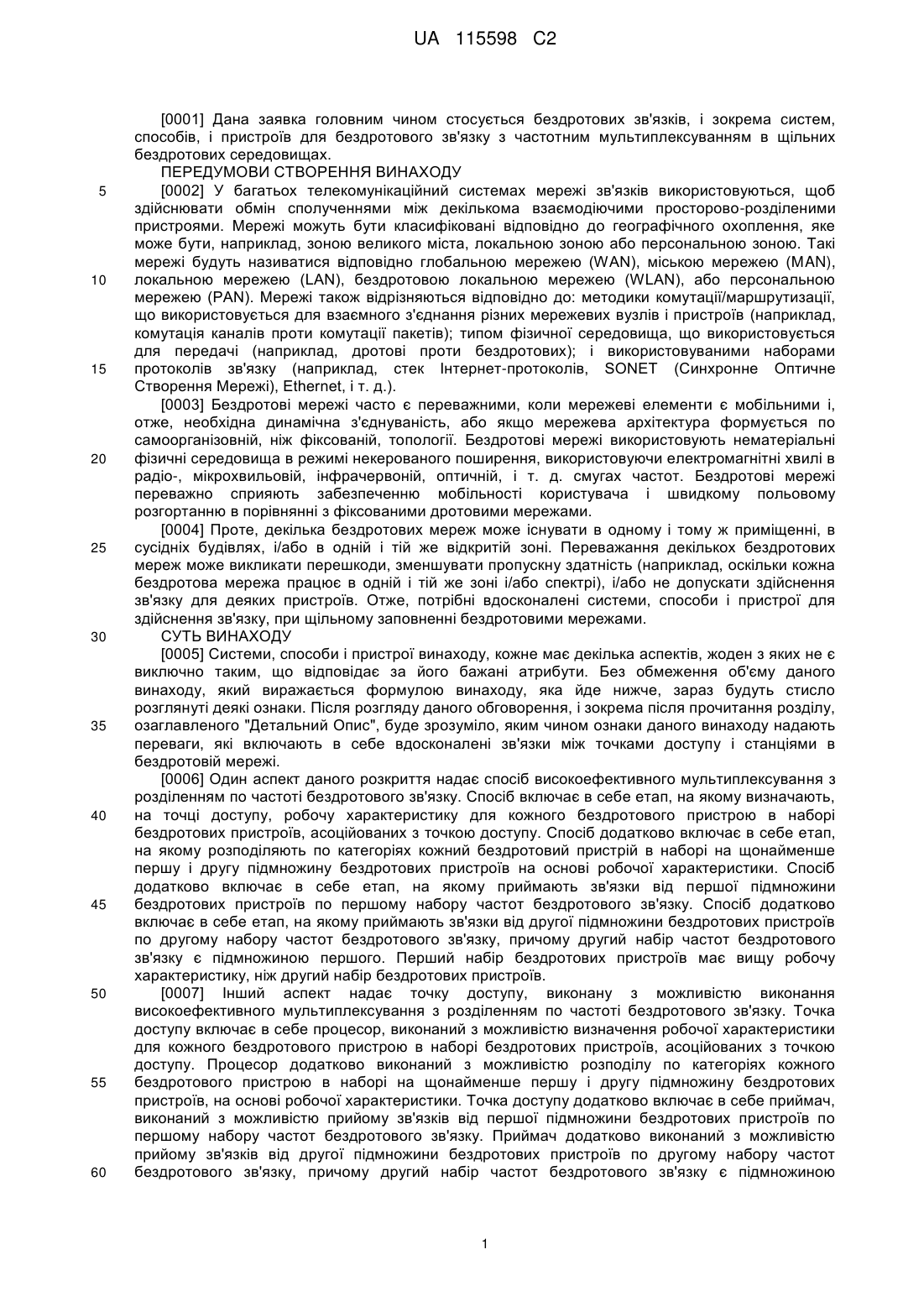

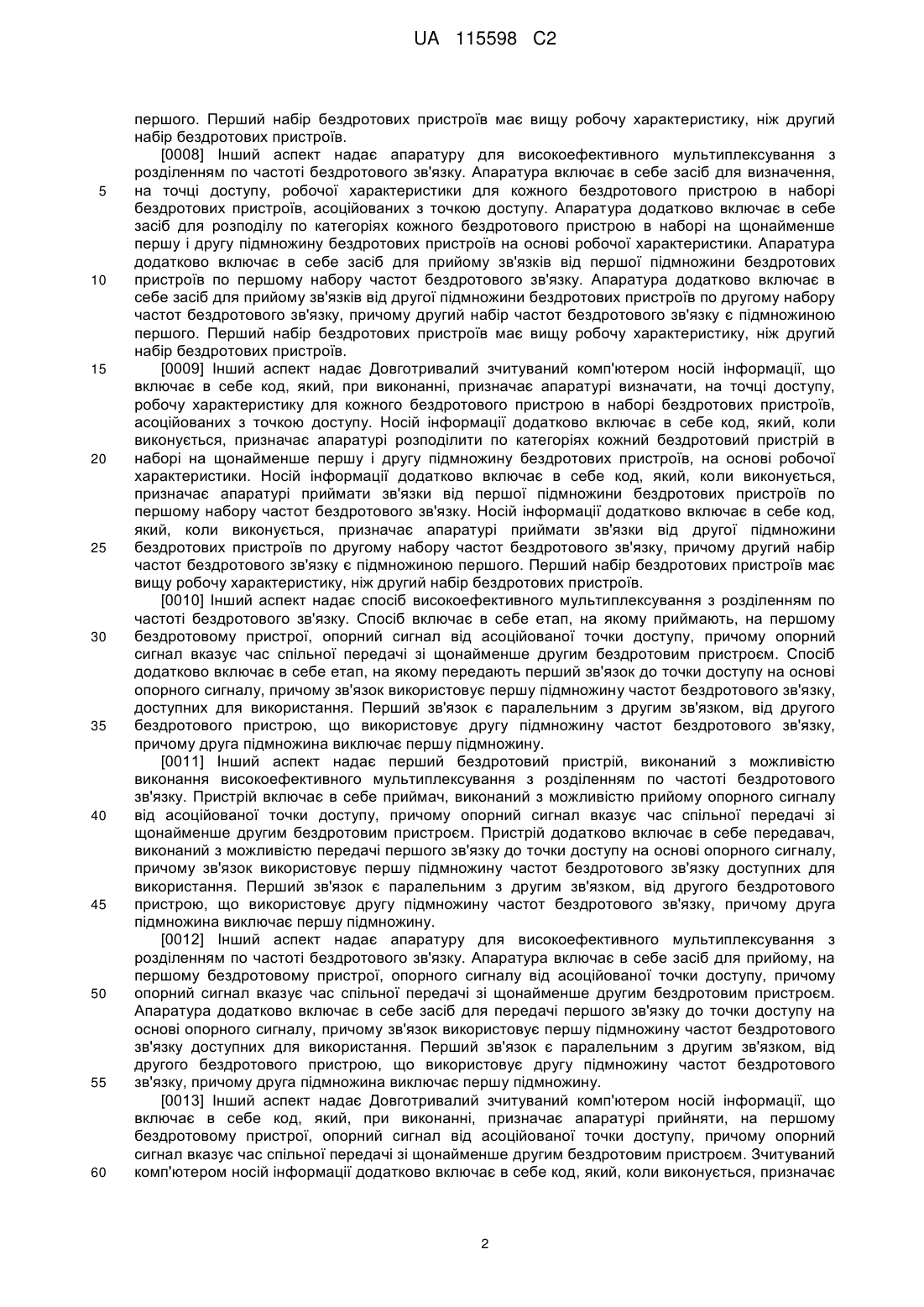

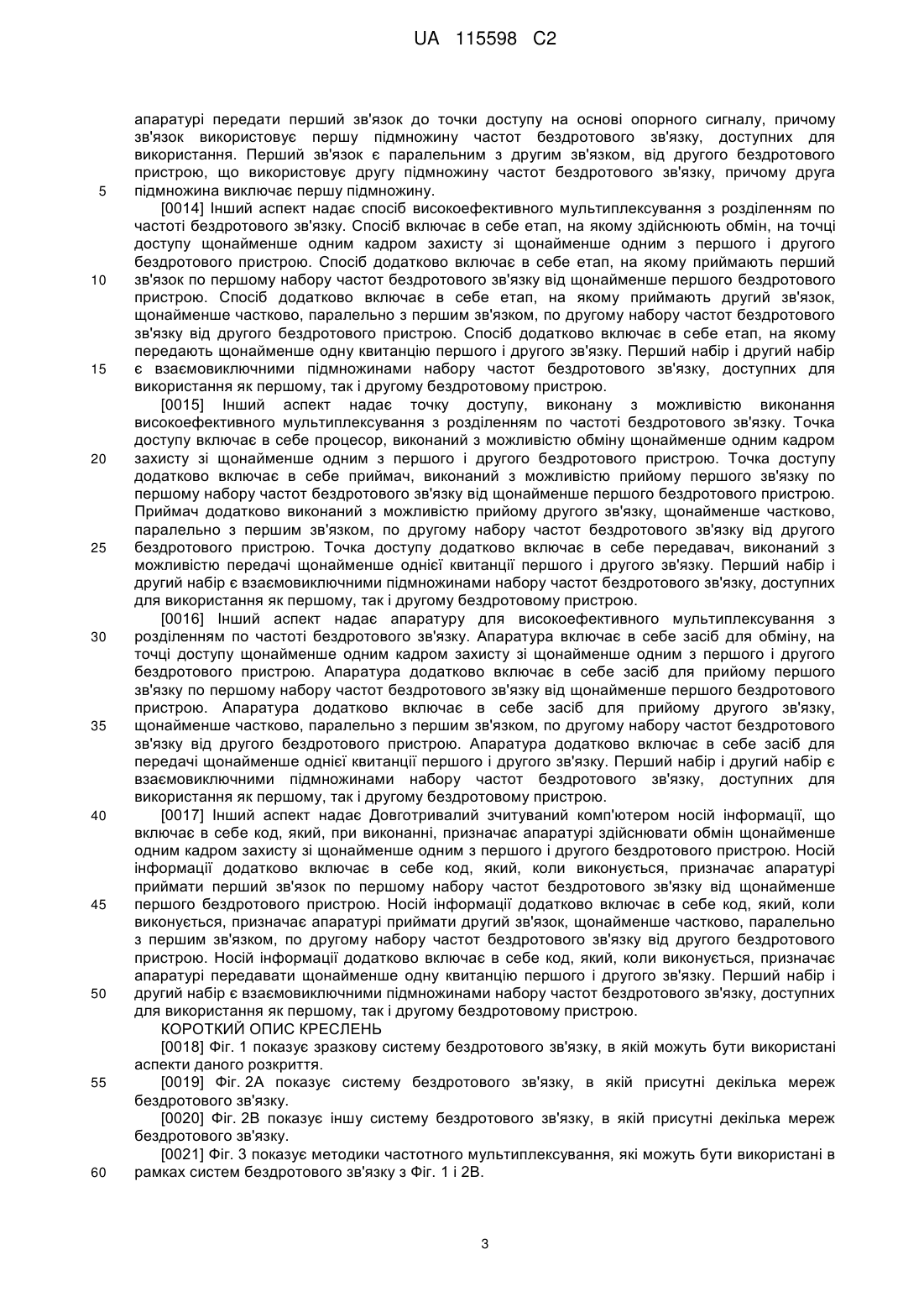

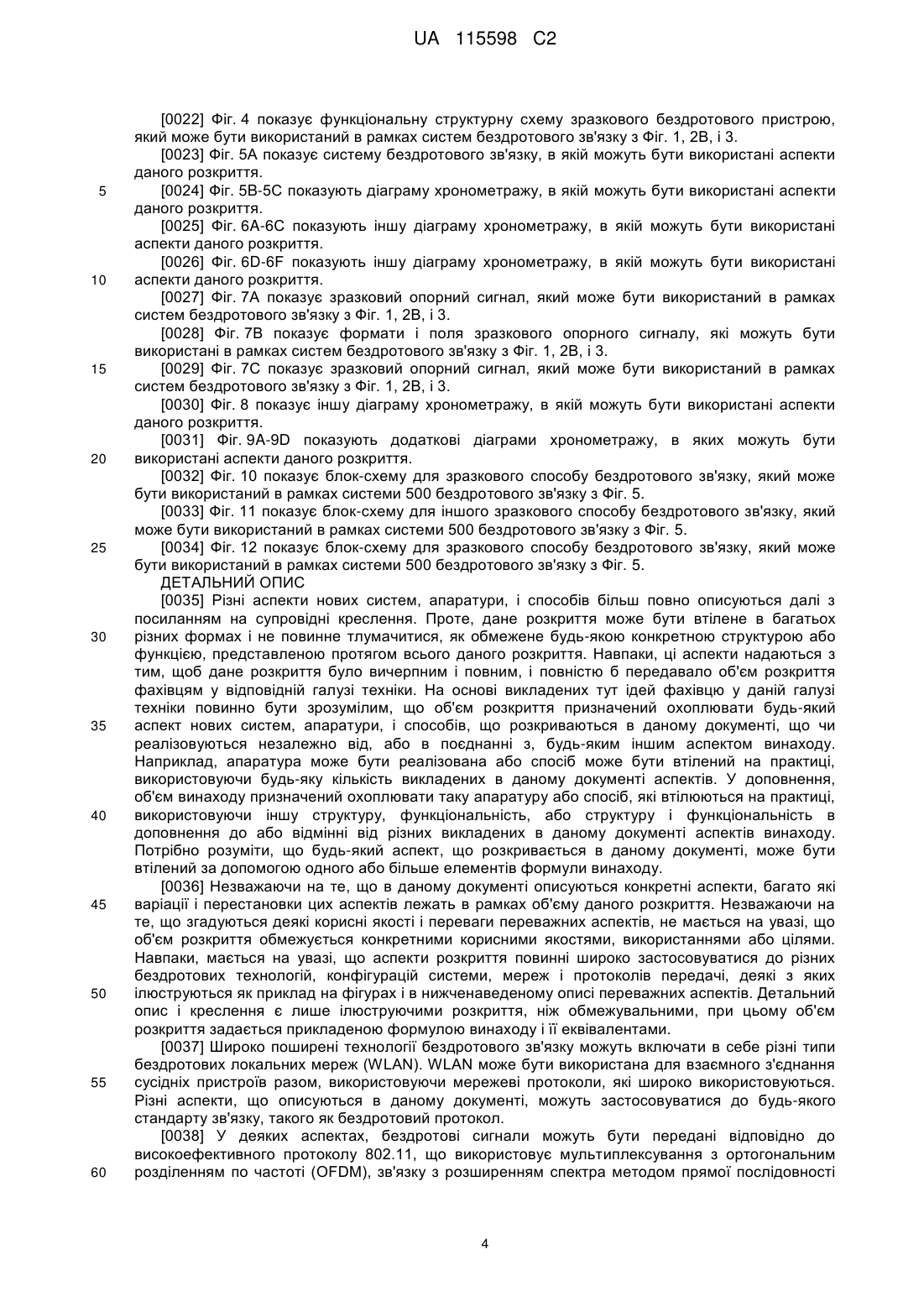

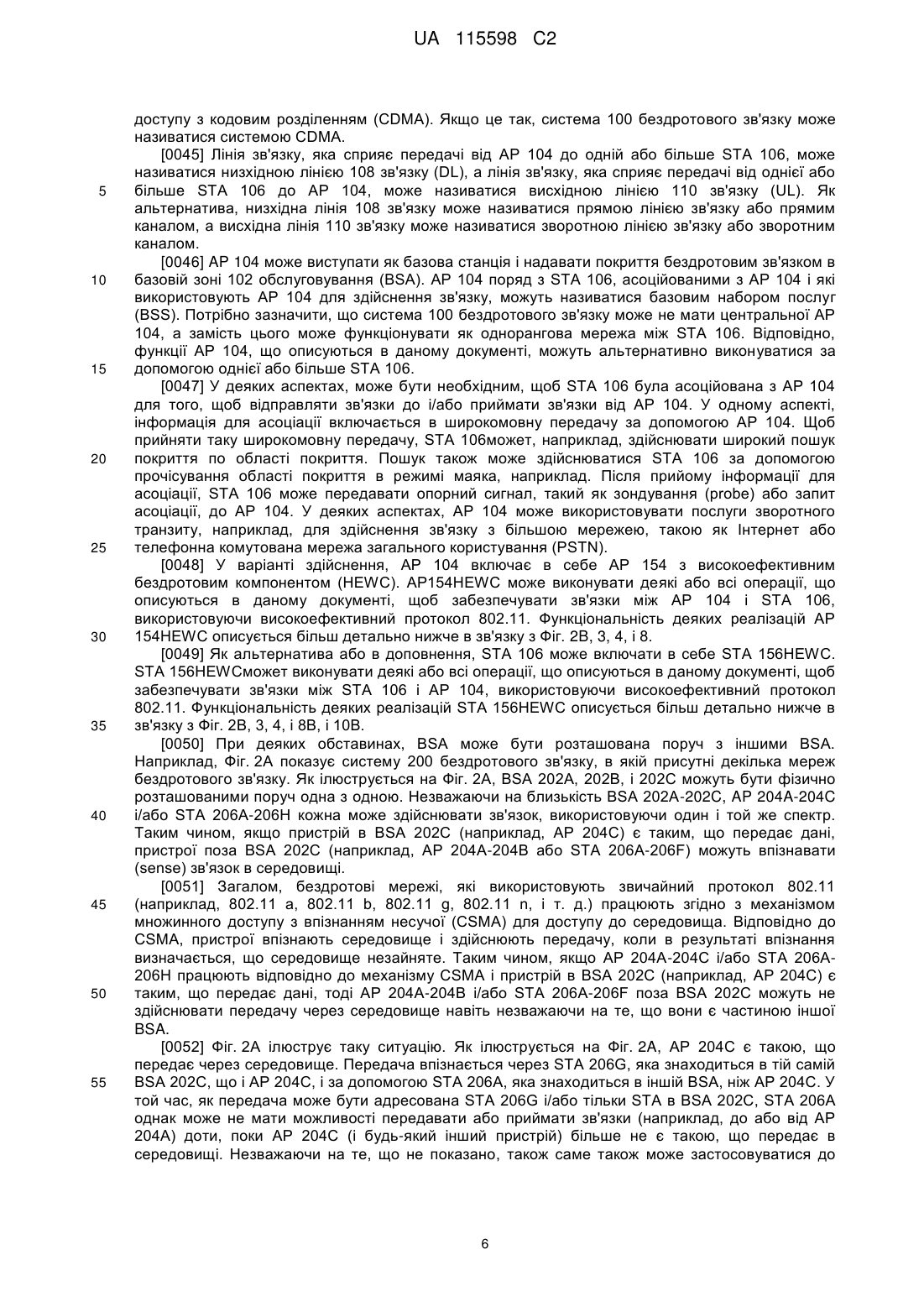

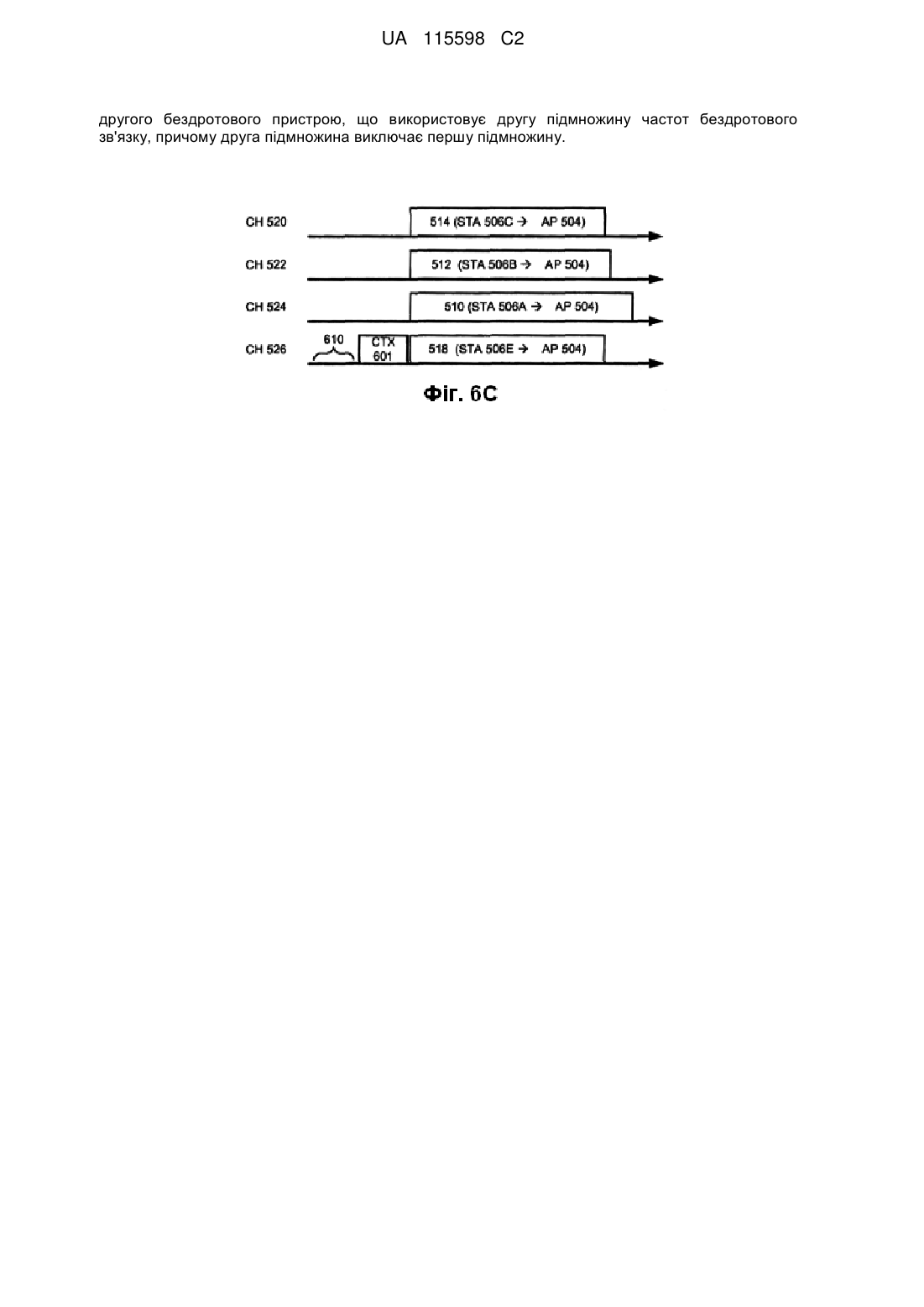

Реферат: Надаються системи, способи і пристрої для високоефективного мультиплексування з розділенням по частоті бездротового зв'язку. Спосіб включає в себе етап, на якому приймають, на першому бездротовому пристрої, опорний сигнал від асоційованої точки доступу, причому опорний сигнал вказує час спільної передачі зі щонайменше другим бездротовим пристроєм. Спосіб додатково включає в себе етап, на якому передають перший зв'язок до точки доступу на основі опорного сигналу, причому зв'язок використовує першу підмножину частот бездротового зв'язку, доступних для використання. Перший зв'язок є паралельним з другим зв'язком, від UA 115598 C2 (12) UA 115598 C2 другого бездротового пристрою, що використовує другу підмножину частот бездротового зв'язку, причому друга підмножина виключає першу підмножину. UA 115598 C2 5 10 15 20 25 30 35 40 45 50 55 60 [0001] Дана заявка головним чином стосується бездротових зв'язків, і зокрема систем, способів, і пристроїв для бездротового зв'язку з частотним мультиплексуванням в щільних бездротових середовищах. ПЕРЕДУМОВИ СТВОРЕННЯ ВИНАХОДУ [0002] У багатьох телекомунікаційний системах мережі зв'язків використовуються, щоб здійснювати обмін сполученнями між декількома взаємодіючими просторово-розділеними пристроями. Мережі можуть бути класифіковані відповідно до географічного охоплення, яке може бути, наприклад, зоною великого міста, локальною зоною або персональною зоною. Такі мережі будуть називатися відповідно глобальною мережею (WAN), міською мережею (MAN), локальною мережею (LAN), бездротовою локальною мережею (WLAN), або персональною мережею (PAN). Мережі також відрізняються відповідно до: методики комутації/маршрутизації, що використовується для взаємного з'єднання різних мережевих вузлів і пристроїв (наприклад, комутація каналів проти комутації пакетів); типом фізичної середовища, що використовується для передачі (наприклад, дротові проти бездротових); і використовуваними наборами протоколів зв'язку (наприклад, стек Інтернет-протоколів, SONET (Синхронне Оптичне Створення Мережі), Ethernet, і т. д.). [0003] Бездротові мережі часто є переважними, коли мережеві елементи є мобільними і, отже, необхідна динамічна з'єднуваність, або якщо мережева архітектура формується по самоорганізовній, ніж фіксованій, топології. Бездротові мережі використовують нематеріальні фізичні середовища в режимі некерованого поширення, використовуючи електромагнітні хвилі в радіо-, мікрохвильовій, інфрачервоній, оптичній, і т. д. смугах частот. Бездротові мережі переважно сприяють забезпеченню мобільності користувача і швидкому польовому розгортанню в порівнянні з фіксованими дротовими мережами. [0004] Проте, декілька бездротових мереж може існувати в одному і тому ж приміщенні, в сусідніх будівлях, і/або в одній і тій же відкритій зоні. Переважання декількох бездротових мереж може викликати перешкоди, зменшувати пропускну здатність (наприклад, оскільки кожна бездротова мережа працює в одній і тій же зоні і/або спектрі), і/або не допускати здійснення зв'язку для деяких пристроїв. Отже, потрібні вдосконалені системи, способи і пристрої для здійснення зв'язку, при щільному заповненні бездротовими мережами. СУТЬ ВИНАХОДУ [0005] Системи, способи і пристрої винаходу, кожне має декілька аспектів, жоден з яких не є виключно таким, що відповідає за його бажані атрибути. Без обмеження об'єму даного винаходу, який виражається формулою винаходу, яка йде нижче, зараз будуть стисло розглянуті деякі ознаки. Після розгляду даного обговорення, і зокрема після прочитання розділу, озаглавленого "Детальний Опис", буде зрозуміло, яким чином ознаки даного винаходу надають переваги, які включають в себе вдосконалені зв'язки між точками доступу і станціями в бездротовій мережі. [0006] Один аспект даного розкриття надає спосіб високоефективного мультиплексування з розділенням по частоті бездротового зв'язку. Спосіб включає в себе етап, на якому визначають, на точці доступу, робочу характеристику для кожного бездротового пристрою в наборі бездротових пристроїв, асоційованих з точкою доступу. Спосіб додатково включає в себе етап, на якому розподіляють по категоріях кожний бездротовий пристрій в наборі на щонайменше першу і другу підмножину бездротових пристроїв на основі робочої характеристики. Спосіб додатково включає в себе етап, на якому приймають зв'язки від першої підмножини бездротових пристроїв по першому набору частот бездротового зв'язку. Спосіб додатково включає в себе етап, на якому приймають зв'язки від другої підмножини бездротових пристроїв по другому набору частот бездротового зв'язку, причому другий набір частот бездротового зв'язку є підмножиною першого. Перший набір бездротових пристроїв має вищу робочу характеристику, ніж другий набір бездротових пристроїв. [0007] Інший аспект надає точку доступу, виконану з можливістю виконання високоефективного мультиплексування з розділенням по частоті бездротового зв'язку. Точка доступу включає в себе процесор, виконаний з можливістю визначення робочої характеристики для кожного бездротового пристрою в наборі бездротових пристроїв, асоційованих з точкою доступу. Процесор додатково виконаний з можливістю розподілу по категоріях кожного бездротового пристрою в наборі на щонайменше першу і другу підмножину бездротових пристроїв, на основі робочої характеристики. Точка доступу додатково включає в себе приймач, виконаний з можливістю прийому зв'язків від першої підмножини бездротових пристроїв по першому набору частот бездротового зв'язку. Приймач додатково виконаний з можливістю прийому зв'язків від другої підмножини бездротових пристроїв по другому набору частот бездротового зв'язку, причому другий набір частот бездротового зв'язку є підмножиною 1 UA 115598 C2 5 10 15 20 25 30 35 40 45 50 55 60 першого. Перший набір бездротових пристроїв має вищу робочу характеристику, ніж другий набір бездротових пристроїв. [0008] Інший аспект надає апаратуру для високоефективного мультиплексування з розділенням по частоті бездротового зв'язку. Апаратура включає в себе засіб для визначення, на точці доступу, робочої характеристики для кожного бездротового пристрою в наборі бездротових пристроїв, асоційованих з точкою доступу. Апаратура додатково включає в себе засіб для розподілу по категоріях кожного бездротового пристрою в наборі на щонайменше першу і другу підмножину бездротових пристроїв на основі робочої характеристики. Апаратура додатково включає в себе засіб для прийому зв'язків від першої підмножини бездротових пристроїв по першому набору частот бездротового зв'язку. Апаратура додатково включає в себе засіб для прийому зв'язків від другої підмножини бездротових пристроїв по другому набору частот бездротового зв'язку, причому другий набір частот бездротового зв'язку є підмножиною першого. Перший набір бездротових пристроїв має вищу робочу характеристику, ніж другий набір бездротових пристроїв. [0009] Інший аспект надає Довготривалий зчитуваний комп'ютером носій інформації, що включає в себе код, який, при виконанні, призначає апаратурі визначати, на точці доступу, робочу характеристику для кожного бездротового пристрою в наборі бездротових пристроїв, асоційованих з точкою доступу. Носій інформації додатково включає в себе код, який, коли виконується, призначає апаратурі розподілити по категоріях кожний бездротовий пристрій в наборі на щонайменше першу і другу підмножину бездротових пристроїв, на основі робочої характеристики. Носій інформації додатково включає в себе код, який, коли виконується, призначає апаратурі приймати зв'язки від першої підмножини бездротових пристроїв по першому набору частот бездротового зв'язку. Носій інформації додатково включає в себе код, який, коли виконується, призначає апаратурі приймати зв'язки від другої підмножини бездротових пристроїв по другому набору частот бездротового зв'язку, причому другий набір частот бездротового зв'язку є підмножиною першого. Перший набір бездротових пристроїв має вищу робочу характеристику, ніж другий набір бездротових пристроїв. [0010] Інший аспект надає спосіб високоефективного мультиплексування з розділенням по частоті бездротового зв'язку. Спосіб включає в себе етап, на якому приймають, на першому бездротовому пристрої, опорний сигнал від асоційованої точки доступу, причому опорний сигнал вказує час спільної передачі зі щонайменше другим бездротовим пристроєм. Спосіб додатково включає в себе етап, на якому передають перший зв'язок до точки доступу на основі опорного сигналу, причому зв'язок використовує першу підмножину частот бездротового зв'язку, доступних для використання. Перший зв'язок є паралельним з другим зв'язком, від другого бездротового пристрою, що використовує другу підмножину частот бездротового зв'язку, причому друга підмножина виключає першу підмножину. [0011] Інший аспект надає перший бездротовий пристрій, виконаний з можливістю виконання високоефективного мультиплексування з розділенням по частоті бездротового зв'язку. Пристрій включає в себе приймач, виконаний з можливістю прийому опорного сигналу від асоційованої точки доступу, причому опорний сигнал вказує час спільної передачі зі щонайменше другим бездротовим пристроєм. Пристрій додатково включає в себе передавач, виконаний з можливістю передачі першого зв'язку до точки доступу на основі опорного сигналу, причому зв'язок використовує першу підмножину частот бездротового зв'язку доступних для використання. Перший зв'язок є паралельним з другим зв'язком, від другого бездротового пристрою, що використовує другу підмножину частот бездротового зв'язку, причому друга підмножина виключає першу підмножину. [0012] Інший аспект надає апаратуру для високоефективного мультиплексування з розділенням по частоті бездротового зв'язку. Апаратура включає в себе засіб для прийому, на першому бездротовому пристрої, опорного сигналу від асоційованої точки доступу, причому опорний сигнал вказує час спільної передачі зі щонайменше другим бездротовим пристроєм. Апаратура додатково включає в себе засіб для передачі першого зв'язку до точки доступу на основі опорного сигналу, причому зв'язок використовує першу підмножину частот бездротового зв'язку доступних для використання. Перший зв'язок є паралельним з другим зв'язком, від другого бездротового пристрою, що використовує другу підмножину частот бездротового зв'язку, причому друга підмножина виключає першу підмножину. [0013] Інший аспект надає Довготривалий зчитуваний комп'ютером носій інформації, що включає в себе код, який, при виконанні, призначає апаратурі прийняти, на першому бездротовому пристрої, опорний сигнал від асоційованої точки доступу, причому опорний сигнал вказує час спільної передачі зі щонайменше другим бездротовим пристроєм. Зчитуваний комп'ютером носій інформації додатково включає в себе код, який, коли виконується, призначає 2 UA 115598 C2 5 10 15 20 25 30 35 40 45 50 55 60 апаратурі передати перший зв'язок до точки доступу на основі опорного сигналу, причому зв'язок використовує першу підмножину частот бездротового зв'язку, доступних для використання. Перший зв'язок є паралельним з другим зв'язком, від другого бездротового пристрою, що використовує другу підмножину частот бездротового зв'язку, причому друга підмножина виключає першу підмножину. [0014] Інший аспект надає спосіб високоефективного мультиплексування з розділенням по частоті бездротового зв'язку. Спосіб включає в себе етап, на якому здійснюють обмін, на точці доступу щонайменше одним кадром захисту зі щонайменше одним з першого і другого бездротового пристрою. Спосіб додатково включає в себе етап, на якому приймають перший зв'язок по першому набору частот бездротового зв'язку від щонайменше першого бездротового пристрою. Спосіб додатково включає в себе етап, на якому приймають другий зв'язок, щонайменше частково, паралельно з першим зв'язком, по другому набору частот бездротового зв'язку від другого бездротового пристрою. Спосіб додатково включає в себе етап, на якому передають щонайменше одну квитанцію першого і другого зв'язку. Перший набір і другий набір є взаємовиключними підмножинами набору частот бездротового зв'язку, доступних для використання як першому, так і другому бездротовому пристрою. [0015] Інший аспект надає точку доступу, виконану з можливістю виконання високоефективного мультиплексування з розділенням по частоті бездротового зв'язку. Точка доступу включає в себе процесор, виконаний з можливістю обміну щонайменше одним кадром захисту зі щонайменше одним з першого і другого бездротового пристрою. Точка доступу додатково включає в себе приймач, виконаний з можливістю прийому першого зв'язку по першому набору частот бездротового зв'язку від щонайменше першого бездротового пристрою. Приймач додатково виконаний з можливістю прийому другого зв'язку, щонайменше частково, паралельно з першим зв'язком, по другому набору частот бездротового зв'язку від другого бездротового пристрою. Точка доступу додатково включає в себе передавач, виконаний з можливістю передачі щонайменше однієї квитанції першого і другого зв'язку. Перший набір і другий набір є взаємовиключними підмножинами набору частот бездротового зв'язку, доступних для використання як першому, так і другому бездротовому пристрою. [0016] Інший аспект надає апаратуру для високоефективного мультиплексування з розділенням по частоті бездротового зв'язку. Апаратура включає в себе засіб для обміну, на точці доступу щонайменше одним кадром захисту зі щонайменше одним з першого і другого бездротового пристрою. Апаратура додатково включає в себе засіб для прийому першого зв'язку по першому набору частот бездротового зв'язку від щонайменше першого бездротового пристрою. Апаратура додатково включає в себе засіб для прийому другого зв'язку, щонайменше частково, паралельно з першим зв'язком, по другому набору частот бездротового зв'язку від другого бездротового пристрою. Апаратура додатково включає в себе засіб для передачі щонайменше однієї квитанції першого і другого зв'язку. Перший набір і другий набір є взаємовиключними підмножинами набору частот бездротового зв'язку, доступних для використання як першому, так і другому бездротовому пристрою. [0017] Інший аспект надає Довготривалий зчитуваний комп'ютером носій інформації, що включає в себе код, який, при виконанні, призначає апаратурі здійснювати обмін щонайменше одним кадром захисту зі щонайменше одним з першого і другого бездротового пристрою. Носій інформації додатково включає в себе код, який, коли виконується, призначає апаратурі приймати перший зв'язок по першому набору частот бездротового зв'язку від щонайменше першого бездротового пристрою. Носій інформації додатково включає в себе код, який, коли виконується, призначає апаратурі приймати другий зв'язок, щонайменше частково, паралельно з першим зв'язком, по другому набору частот бездротового зв'язку від другого бездротового пристрою. Носій інформації додатково включає в себе код, який, коли виконується, призначає апаратурі передавати щонайменше одну квитанцію першого і другого зв'язку. Перший набір і другий набір є взаємовиключними підмножинами набору частот бездротового зв'язку, доступних для використання як першому, так і другому бездротовому пристрою. КОРОТКИЙ ОПИС КРЕСЛЕНЬ [0018] Фіг. 1 показує зразкову систему бездротового зв'язку, в якій можуть бути використані аспекти даного розкриття. [0019] Фіг. 2A показує систему бездротового зв'язку, в якій присутні декілька мереж бездротового зв'язку. [0020] Фіг. 2B показує іншу систему бездротового зв'язку, в якій присутні декілька мереж бездротового зв'язку. [0021] Фіг. 3 показує методики частотного мультиплексування, які можуть бути використані в рамках систем бездротового зв'язку з Фіг. 1 і 2B. 3 UA 115598 C2 5 10 15 20 25 30 35 40 45 50 55 60 [0022] Фіг. 4 показує функціональну структурну схему зразкового бездротового пристрою, який може бути використаний в рамках систем бездротового зв'язку з Фіг. 1, 2B, і 3. [0023] Фіг. 5A показує систему бездротового зв'язку, в якій можуть бути використані аспекти даного розкриття. [0024] Фіг. 5B-5C показують діаграму хронометражу, в якій можуть бути використані аспекти даного розкриття. [0025] Фіг. 6A-6C показують іншу діаграму хронометражу, в якій можуть бути використані аспекти даного розкриття. [0026] Фіг. 6D-6F показують іншу діаграму хронометражу, в якій можуть бути використані аспекти даного розкриття. [0027] Фіг. 7A показує зразковий опорний сигнал, який може бути використаний в рамках систем бездротового зв'язку з Фіг. 1, 2B, і 3. [0028] Фіг. 7B показує формати і поля зразкового опорного сигналу, які можуть бути використані в рамках систем бездротового зв'язку з Фіг. 1, 2B, і 3. [0029] Фіг. 7C показує зразковий опорний сигнал, який може бути використаний в рамках систем бездротового зв'язку з Фіг. 1, 2B, і 3. [0030] Фіг. 8 показує іншу діаграму хронометражу, в якій можуть бути використані аспекти даного розкриття. [0031] Фіг. 9A-9D показують додаткові діаграми хронометражу, в яких можуть бути використані аспекти даного розкриття. [0032] Фіг. 10 показує блок-схему для зразкового способу бездротового зв'язку, який може бути використаний в рамках системи 500 бездротового зв'язку з Фіг. 5. [0033] Фіг. 11 показує блок-схему для іншого зразкового способу бездротового зв'язку, який може бути використаний в рамках системи 500 бездротового зв'язку з Фіг. 5. [0034] Фіг. 12 показує блок-схему для зразкового способу бездротового зв'язку, який може бути використаний в рамках системи 500 бездротового зв'язку з Фіг. 5. ДЕТАЛЬНИЙ ОПИС [0035] Різні аспекти нових систем, апаратури, і способів більш повно описуються далі з посиланням на супровідні креслення. Проте, дане розкриття може бути втілене в багатьох різних формах і не повинне тлумачитися, як обмежене будь-якою конкретною структурою або функцією, представленою протягом всього даного розкриття. Навпаки, ці аспекти надаються з тим, щоб дане розкриття було вичерпним і повним, і повністю б передавало об'єм розкриття фахівцям у відповідній галузі техніки. На основі викладених тут ідей фахівцю у даній галузі техніки повинно бути зрозумілим, що об'єм розкриття призначений охоплювати будь-який аспект нових систем, апаратури, і способів, що розкриваються в даному документі, що чи реалізовуються незалежно від, або в поєднанні з, будь-яким іншим аспектом винаходу. Наприклад, апаратура може бути реалізована або спосіб може бути втілений на практиці, використовуючи будь-яку кількість викладених в даному документі аспектів. У доповнення, об'єм винаходу призначений охоплювати таку апаратуру або спосіб, які втілюються на практиці, використовуючи іншу структуру, функціональність, або структуру і функціональність в доповнення до або відмінні від різних викладених в даному документі аспектів винаходу. Потрібно розуміти, що будь-який аспект, що розкривається в даному документі, може бути втілений за допомогою одного або більше елементів формули винаходу. [0036] Незважаючи на те, що в даному документі описуються конкретні аспекти, багато які варіації і перестановки цих аспектів лежать в рамках об'єму даного розкриття. Незважаючи на те, що згадуються деякі корисні якості і переваги переважних аспектів, не мається на увазі, що об'єм розкриття обмежується конкретними корисними якостями, використаннями або цілями. Навпаки, мається на увазі, що аспекти розкриття повинні широко застосовуватися до різних бездротових технологій, конфігурацій системи, мереж і протоколів передачі, деякі з яких ілюструються як приклад на фігурах і в нижченаведеному описі переважних аспектів. Детальний опис і креслення є лише ілюструючими розкриття, ніж обмежувальними, при цьому об'єм розкриття задається прикладеною формулою винаходу і її еквівалентами. [0037] Широко поширені технології бездротового зв'язку можуть включати в себе різні типи бездротових локальних мереж (WLAN). WLAN може бути використана для взаємного з'єднання сусідніх пристроїв разом, використовуючи мережеві протоколи, які широко використовуються. Різні аспекти, що описуються в даному документі, можуть застосовуватися до будь-якого стандарту зв'язку, такого як бездротовий протокол. [0038] У деяких аспектах, бездротові сигнали можуть бути передані відповідно до високоефективного протоколу 802.11, що використовує мультиплексування з ортогональним розділенням по частоті (OFDM), зв'язку з розширенням спектра методом прямої послідовності 4 UA 115598 C2 5 10 15 20 25 30 35 40 45 50 55 (DSSS), поєднання OFDM і зв'язків з DSSS, або інші схеми. Реалізації високоефективного протоколу 802.11 можуть бути використані для здійснення доступу до Інтернет, датчиків, виконання вимірювань, інтелектуальних енергетичних мереж, або інших бездротових додатків. Переважно, аспекти деяких пристроїв, що реалізовують високоефективний протокол 802.11, використовуючи методики, що розкриваються в даному документі, можуть включати в себе: забезпечення можливості реалізації однорангових послуг, що зросли (наприклад, Miracast, Послуг WiFi Direct, Соціального WiFi, і т. д.) в тій же самій зоні, підтримку вимог, що зросли, мінімальної пропускної здатності з розрахунку на користувача, підтримку більшого числа користувачів, надання поліпшеного покриття і надійності поза приміщенням, і/або споживання менше енергії, ніж пристрої, що реалізовують інші бездротові протоколи. [0039] У деяких реалізаціях, WLAN включає в себе різні пристрої, які є компонентами, які здійснюють доступ до бездротової мережі. Наприклад, можуть бути присутнім два типи пристроїв: точки доступу ("AP") і клієнти (які також називаються станціями, або "STA"). Загалом, AP може служити як концентратор або базова станція для WLAN, а STA служити як користувач WLAN. Наприклад, STA може бути комп'ютером класу лептоп, персональним цифровим помічником (PDA), мобільним телефоном, і т. д. В прикладі, STA з'єднується з AP через сумісну з WiFi (наприклад, протоколом IEEE 802.11) бездротову лінію зв'язку для отримання загальної під'єднуваності до Інтернету або інших глобальних мереж. У деяких реалізаціях STA також може бути використана як AP. [0040] Точка доступу ("AP") також може бути виконана у вигляді, бути реалізована як, або відома як NodeB, Контролер Мережі з Радіодоступом ("RNC), eNodeB, Контролер Базової Станції ("BSC"), Базова Станція Приймача-передавача ("BTS"), Базова Станція ("BS"), Функціональний Засіб Приймача-передавача ("TF"), Радіо Маршрутизатор, Радіо Приймачпередавач, або відповідно до деякої іншої термінології. [0041] Станція "STA" може бути виконана у вигляді, бути реалізована як, або відома як термінал доступу ("AT"), абонентська станція, абонентський модуль, мобільна станція, віддалена станція, віддалений термінал, користувацький термінал, користувацький агент, користувацький пристрій, користувацьке обладнання, або відповідно до деякої іншої термінології. У деяких реалізаціях термінал доступу може бути виконаний у вигляді стільникового телефону, бездротового телефону, телефону Протоколу Ініціації Сеансу ("SIP"), станції бездротової місцевої лінії ("WLL"), персонального цифрового помічника ("PDA"), переносного пристрою з можливістю бездротового з'єднання, або деякого іншого відповідного пристрою обробки, з'єднаного з бездротовим модемом. Відповідно, один або більше аспектів, описаних в даному документі, можуть бути вбудовані в телефон (наприклад, стільниковий телефон або інтелектуальний телефон), комп'ютер (наприклад, лептоп), портативний пристрій зв'язку, гарнітуру, портативний обчислювальний пристрій (наприклад, персональний цифровий помічник), розважальний пристрій (наприклад, музичний або відеопристрій, або супутникове радіо), ігровий пристрій або система, пристрій системи глобального позиціонування, або будьякий інший відповідний пристрій, який виконаний з можливістю здійснення зв'язку через бездротовий модем. [0042] Як розглянуто вище, певні пристрої, що описуються в даному документі, можуть реалізовувати високоефективний стандарт 802.11, наприклад. Такі пристрої, чи використовуються вони як STA або AP або інший пристрій, можуть бути використані для інтелектуального вимірювання або в інтелектуальній енергетичній мережі. Такі пристрої можуть надавати застосування датчика або можуть бути використані в автоматизації будинку. Замість цього або в доповнення пристрої можуть бути використані в контексті медичного забезпечення, наприклад, застосовно до персонального медичного забезпечення. Вони також можуть бути використані для спостереження, щоб забезпечувати з'єднуваність з Інтернетом розширеного діапазону (наприклад, для використання з "гарячими точками"), або для реалізації зв'язків типу "машина-машина". [0043] Фіг. 1 показує зразкову систему 100 бездротового зв'язку, в якій можуть бути використані аспекти даного розкриття. Система 100 бездротового зв'язку може працювати згідно з бездротовим стандартом, наприклад, високоефективним стандартом 802.11. Система 100 бездротового зв'язку може включати в себе AP 104, яка здійснює зв'язок з STA 106. [0044] Різноманіття процесів і способів може бути використане для передач в системі 100 бездротового зв'язку між AP 104 і STA 106. Наприклад, сигнали можуть бути відправлені і прийняті між AP 104 і STA 106, відповідно до методик OFDM/OFDMA. Якщо це так, система 100 бездротового зв'язку може називатися системою OFDM/OFDMA. Як альтернатива, сигнали можуть бути відправлені і прийняті між AP 104 і STA 106 відповідно до методик множинного 5 UA 115598 C2 5 10 15 20 25 30 35 40 45 50 55 доступу з кодовим розділенням (CDMA). Якщо це так, система 100 бездротового зв'язку може називатися системою CDMA. [0045] Лінія зв'язку, яка сприяє передачі від AP 104 до одній або більше STA 106, може називатися низхідною лінією 108 зв'язку (DL), а лінія зв'язку, яка сприяє передачі від однієї або більше STA 106 до AP 104, може називатися висхідною лінією 110 зв'язку (UL). Як альтернатива, низхідна лінія 108 зв'язку може називатися прямою лінією зв'язку або прямим каналом, а висхідна лінія 110 зв'язку може називатися зворотною лінією зв'язку або зворотним каналом. [0046] AP 104 може виступати як базова станція і надавати покриття бездротовим зв'язком в базовій зоні 102 обслуговування (BSA). AP 104 поряд з STA 106, асоційованими з AP 104 і які використовують AP 104 для здійснення зв'язку, можуть називатися базовим набором послуг (BSS). Потрібно зазначити, що система 100 бездротового зв'язку може не мати центральної AP 104, а замість цього може функціонувати як однорангова мережа між STA 106. Відповідно, функції AP 104, що описуються в даному документі, можуть альтернативно виконуватися за допомогою однієї або більше STA 106. [0047] У деяких аспектах, може бути необхідним, щоб STA 106 була асоційована з AP 104 для того, щоб відправляти зв'язки до і/або приймати зв'язки від AP 104. У одному аспекті, інформація для асоціації включається в широкомовну передачу за допомогою AP 104. Щоб прийняти таку широкомовну передачу, STA 106может, наприклад, здійснювати широкий пошук покриття по області покриття. Пошук також може здійснюватися STA 106 за допомогою прочісування області покриття в режимі маяка, наприклад. Після прийому інформації для асоціації, STA 106 може передавати опорний сигнал, такий як зондування (probe) або запит асоціації, до AP 104. У деяких аспектах, AP 104 може використовувати послуги зворотного транзиту, наприклад, для здійснення зв'язку з більшою мережею, такою як Інтернет або телефонна комутована мережа загального користування (PSTN). [0048] У варіанті здійснення, AP 104 включає в себе AP 154 з високоефективним бездротовим компонентом (HEWC). AP154HEWC може виконувати деякі або всі операції, що описуються в даному документі, щоб забезпечувати зв'язки між AP 104 і STA 106, використовуючи високоефективний протокол 802.11. Функціональність деяких реалізацій AP 154HEWC описується більш детально нижче в зв'язку з Фіг. 2B, 3, 4, і 8. [0049] Як альтернатива або в доповнення, STA 106 може включати в себе STA 156HEWC. STA 156HEWCможет виконувати деякі або всі операції, що описуються в даному документі, щоб забезпечувати зв'язки між STA 106 і AP 104, використовуючи високоефективний протокол 802.11. Функціональність деяких реалізацій STA 156HEWC описується більш детально нижче в зв'язку з Фіг. 2B, 3, 4, і 8B, і 10B. [0050] При деяких обставинах, BSA може бути розташована поруч з іншими BSA. Наприклад, Фіг. 2A показує систему 200 бездротового зв'язку, в якій присутні декілька мереж бездротового зв'язку. Як ілюструється на Фіг. 2A, BSA 202A, 202B, і 202С можуть бути фізично розташованими поруч одна з одною. Незважаючи на близькість BSA 202A-202C, AP 204A-204C і/або STA 206A-206H кожна може здійснювати зв'язок, використовуючи один і той же спектр. Таким чином, якщо пристрій в BSA 202C (наприклад, AP 204C) є таким, що передає дані, пристрої поза BSA 202C (наприклад, AP 204A-204B або STA 206A-206F) можуть впізнавати (sense) зв'язок в середовищі. [0051] Загалом, бездротові мережі, які використовують звичайний протокол 802.11 (наприклад, 802.11 a, 802.11 b, 802.11 g, 802.11 n, і т. д.) працюють згідно з механізмом множинного доступу з впізнанням несучої (CSMA) для доступу до середовища. Відповідно до CSMA, пристрої впізнають середовище і здійснюють передачу, коли в результаті впізнання визначається, що середовище незайняте. Таким чином, якщо AP 204A-204C і/або STA 206A206H працюють відповідно до механізму CSMA і пристрій в BSA 202C (наприклад, AP 204C) є таким, що передає дані, тоді AP 204A-204B і/або STA 206A-206F поза BSA 202C можуть не здійснювати передачу через середовище навіть незважаючи на те, що вони є частиною іншої BSA. [0052] Фіг. 2A ілюструє таку ситуацію. Як ілюструється на Фіг. 2A, AP 204C є такою, що передає через середовище. Передача впізнається через STA 206G, яка знаходиться в тій самій BSA 202C, що і AP 204C, і за допомогою STA 206A, яка знаходиться в іншій BSA, ніж AP 204C. У той час, як передача може бути адресована STA 206G і/або тільки STA в BSA 202C, STA 206A однак може не мати можливості передавати або приймати зв'язки (наприклад, до або від AP 204A) доти, поки AP 204C (і будь-який інший пристрій) більше не є такою, що передає в середовищі. Незважаючи на те, що не показано, також саме також може застосовуватися до 6 UA 115598 C2 5 10 15 20 25 30 35 40 45 50 55 60 STA 206D-206F в BSA 202B і/або STA 206B-206C в BSA 202A (наприклад, якщо передача за допомогою AP 204C сильніша, так що інші STA можуть впізнавати передачу по середовищу). [0053] Використання механізму CSMA тоді створює неефективність, оскільки деякі AP або STA поза BSA можуть мати можливість передачі даних, не викликаючи перешкод з передачею, здійснюваною за допомогою AP або STA в BSA. По мірі того, як продовжує рости кількість активних бездротових пристроїв, неефективність може почати впливати значним чином на час очікування і пропускну здатність мережі. Наприклад, значні проблеми з часом очікування мережі можуть з'явитися в багатоквартирних будинках, в яких кожна квартирна одиниця може включати в себе точку доступу і асоційовані станції. За фактом, кожна квартирна одиниця може включати в себе декілька точок доступу, оскільки мешканець може мати бездротовий маршрутизатор, відео ігрову консоль з можливостями бездротового мультимедійного центра, телевізор з можливостями бездротового мультимедійного центра, стільниковий телефон, який може виступати як персональна гаряча точка, і/або подібне. Виправлення неефективності механізму CSMA тоді може бути життєво важливим, щоб уникнути проблем з часом очікування і пропускною здатністю і загальним незадоволенням користувача. [0054] Такі проблеми з часом очікування і пропускною здатністю можуть не бути обмежені житловими зонами. Наприклад, декілька точок доступу можуть буту розташовані в аеропортах, на станція метро і/або в інших густо населених місцях загального користування. У цей час, WiFi доступ може бути запропонований в цих місцях загального користування, але за окрему плату. Якщо неефективність, створена механізмом CSMA, не виправляється, тоді оператори бездротових мереж можуть втратити споживачів, оскільки оплата і більш низька якість послуги починають переважувати вигоду. [0055] Відповідно, високоефективний протокол 802.11, що описується в даному документі, може дозволяти пристроям працювати при модифікованому механізмі, який мінімізує цю неефективність і збільшує пропускну здатність мережі. Такий механізм описується нижче в зв'язку з Фіг. 2B, 3, і 4. Додаткові аспекти високоефективного протоколу 802.11 описуються нижче в зв'язку з Фіг. 5-13. [0056] Фіг. 2B показує систему 250 бездротового зв'язку, в якій присутні декілька мереж бездротового зв'язку. На відміну від системи 200 бездротового зв'язку з Фіг. 2A, система 250 бездротового зв'язку може працювати згідно з високоефективним стандартом, що розглядається в даному документі 802.11. Система 250 бездротового зв'язку може включати в себе AP 254A, AP 254B, і AP 254C. AP 254A може здійснювати зв'язок з STA 256A-256C, AP 254B може здійснювати зв'язок з STA 256D-256F, і AP 254C може здійснювати зв'язок з STA 256G-256H. [0057] Різноманіття процесів і способів може бути використане для передач в системі 250 бездротового зв'язку між AP 254A-254C і STA 256A-256H. Наприклад, сигнали можуть бути відправлені і прийняті між AP 254A-254C і STA 256A-256H відповідно до методик OFDM/OFDMA або методик CDMA. [0058] AP 254A може виступати як базова станція і надавати покриття бездротовим зв'язком в BSA 252A. AP 254B може виступати як базова станція і надавати покриття бездротовим зв'язком в BSA 252B. AP 254C може виступати як базова станція і надавати покриття бездротовим зв'язком в BSA 252C. Потрібно зазначити, що кожна BSA 252A, 252B, і/або 252C може не мати центральної AP 254A, 254B, і 254C, а навпаки може дозволяти однорангові зв'язки між однією або більше STA 256A-256H. Відповідно, функції AP 254A-254C, що описуються в даному документі, можуть альтернативно виконуватися однією або більше STA 256A-256H. [0059] У варіанті здійснення, AP 254A-254C і/або STA 256A-256H включають в себе високоефективний бездротовий компонент. Як описується в даному документі, високоефективний бездротовий компонент може забезпечувати зв'язки між AP і STA, використовуючи високоефективний протокол 802.11. Зокрема, високоефективний бездротовий компонент може забезпечувати для AP 254A-254C і/або STA 256A-256H використання модифікованого механізму, який мінімізує неефективність механізму CSMA (наприклад, забезпечує паралельні зв'язки через середовище в ситуаціях, при яких не будуть виникати перешкоди). Високоефективний бездротовий компонент більш детально описується нижче в зв'язку з Фіг. 4. [0060] Як ілюструється на Фіг. 2B, BSA 252A-252C фізично розташовуються поруч одна з одною. Коли, наприклад, AP 254A і STA 256B є такими, що здійснюють зв'язок одна з одною, зв'язок може впізнаватися іншими пристроями в BSA 252B-252C. Проте, зв'язок може викликати перешкоди тільки з деякими пристроями, такими як STA 256F і/або STA 256G. При CSMA, AP 254S буде не дозволено здійснювати зв'язок з STA 256E навіть незважаючи на те, що такий 7 UA 115598 C2 5 10 15 20 25 30 35 40 45 50 55 60 зв'язок не буде викликати перешкод зі зв'язком між AP 254A і STA 256B. Таким чином, високоефективний протокол 802.11 працює при модифікованому механізмі, який організує відмінність між пристроями, які можуть здійснювати зв'язок паралельно, і пристроями, які не можуть здійснювати зв'язок паралельно. У різних варіантах здійснення, що використовуються в даному документі, "паралельно" може означати, щонайменше частково, перекриваючись у часі. Така класифікація пристроїв може бути виконана за допомогою високоефективного бездротового компонента в AP 254A-254C і/або STA 256A-256H. [0061] У варіанті здійснення, визначення того, чи може пристрій здійснювати зв'язок паралельно з іншими пристроями, базується на "місцеположенні" пристрою. Наприклад, STA, яка розташовується поруч з "краєм" BSA може знаходитися в стані або такій умові, що STA не може здійснювати зв'язок паралельно з іншими пристроями. Як ілюструється на Фіг. 2B, STA 206A, 206F, і 206G можуть бути пристроями, які знаходяться в стані або умові, при якій вони не можуть здійснювати зв'язок паралельно з іншими пристроями. Подібним чином, STA, яка розташовується поруч з центром BSA, може знаходитися в стані або такій умові, що STA може здійснювати зв'язок паралельно з іншими пристроями. Як ілюструється на Фіг. 2B, STA 206B, 206C, 206D, 206E, і 206H можуть бути пристроями, які знаходяться в стані або умові, при якій вони можуть здійснювати зв'язок паралельно з іншими умовами. Зазначимо, що класифікація пристроєм не є постійною. Пристрої можуть переходити між знаходженням в стані або умові, при якій вони можуть здійснювати зв'язок паралельно, і знаходженням в стані або умові, при якій вони не можуть здійснювати зв'язок паралельно (наприклад, пристрої можуть змінювати стани або умови знаходячись в русі, при асоціації з новою AP, при дисоціації, і т. д.). [0062] Як використовується в даному документі, пристрій може бути класифікований як пристрій "краю" на основі фізичного місцеположення, радіо "місцеположення" (наприклад, радіочастотної характеристики), або їх поєднання. Наприклад, у ілюстрованому варіанті здійснення, STA 256В може бути фізично близько до AP 254A. Відповідно, STA 256B може бути класифікована як пристрій всередині-стільника (тобто, не пристрій "краю") на основі його фізичної близькості до AP 254A. Зокрема, STA 256B може ймовірно успішно здійснювати зв'язок з AP 254A, навіть в той час, коли STA 256G є паралельно передавальною. [0063] З іншого боку, STA 256C може бути фізично близька до AP 254A, але її антена може бути погано орієнтована для зв'язку з AP 254A. Наприклад, STA 256C може мати направлену антену, повернену до STA 256G. Відповідно, незважаючи на те, що STA 256C може знаходитися фізично близько до AP 254A, вона може бути класифікована як пристрій краю через погані RF характеристики відносно AP 254A. Іншими словами, STA 256C малоймовірно може успішно здійснювати зв'язок з AP 254A в той час, як STA 256G є паралельно передавальною. [0064] У іншому прикладі, STA 256A може знаходитися фізично близько до AP 254A, але вона також може знаходитися фізично близько до STA 256G. Через близькість між STA 256A і STA 256G, STA 256A малоймовірно може успішно здійснювати зв'язок з AP 254A в той час, як STA 256G є паралельно передавальною. У даному варіанті здійснення, STA 256A також може бути охарактеризована як пристрій краю. [0065] У різних варіантах здійснення, RF характеристики, які впливають на те, чи характеризується STA, як пристрій всередині-стільника або пристрій краю-стільника, можуть включати в себе одне або більше з наступного: відношення рівня сигналу до сукупного рівня взаємних перешкод і шумів (SINR), RF геометрію, індикатор рівня сигналу, що приймається (RSSI), значення схеми модуляції і кодування (MCS), рівень перешкод, рівень сигналу, і т. д. В різних варіантах здійснення, одна або більше фізичні і RF характеристики можуть бути порівняні з одним або більше пороговими рівнями. Порівняння можуть бути зважені і/або об'єднані. У різних варіантах здійснення, пристрої можуть бути визначені як такі, що знаходяться в такій умові, що вони можуть або не можуть здійснювати зв'язок паралельно на основі одиночних, зважених і/або об'єднаних фізичних і RF характеристик і асоційованих порогових величин. [0066] Пристрої можуть бути виконані, з можливістю поводитися по-різному на основі того, чи є вони тими, що знаходяться чи ні в стані або умові для здійснення зв'язку паралельно з іншими пристроями. Наприклад, пристрої, які знаходяться в стані або такій умові, що вони можуть здійснювати зв'язок паралельно (які можуть називатися тут пристроями "всерединістільника"), можуть здійснювати зв'язок в рамках одного і того ж спектра. Проте, пристрої, які знаходяться в стані або такій умові, що вони не можуть здійснювати зв'язок паралельно (які можуть називатися тут пристроями "краю-стільника"), можуть використовувати певні методики, такі як просторового мультиплексування або мультиплексування частотної області, для того, щоб здійснювати зв'язок через середовище. Керування поведінкою пристроїв може здійснюватися за допомогою високоефективного бездротового компонента в AP 254A-254C і/або STA 256A-256H. 8 UA 115598 C2 5 10 15 20 25 30 35 40 45 50 55 [0067] У варіанті здійснення, пристрої краю-стільника використовують методики просторового мультиплексування для здійснення зв'язку через середовище. Наприклад, інформація про потужність і/або іншу інформацію може бути вбудована в преамбулу пакету, що передається іншим пристроєм. Пристрій, який знаходиться в стані або такій умові, що пристрій не може здійснювати зв'язок паралельно, може аналізувати преамбулу, коли пакет впізнається в середовищі, і приймати рішення, здійснювати чи ні передачу на основі встановлених правил. [0068] У іншому варіанті здійснення, пристрої краю-стільника використовують методики мультиплексування частотної області для здійснення зв'язку через середовище. Наприклад, в одному варіанті здійснення, перша підмножина пристроїв краю-стільника може здійснювати зв'язок, використовуючи першу підмножину доступної смуги пропускання. Друга підмножина пристроїв краю-стільника може здійснювати зв'язок, використовуючи другу підмножину доступної смуги пропускання. Тим часом, пристрої всередині-стільника можуть здійснювати зв'язок, використовуючи всю повноту доступної смуги пропускання, або третю підмножину доступної смуги пропускання. У різних варіантах здійснення, третя підмножина може бути більшою першої і/або другої підмножин. У деяких варіантах здійснення, третя підмножина може перетинатися з першою і/або другою підмножинами. У деяких варіантах здійснення, третя підмножина може включати в себе всю доступну смугу пропускання (наприклад, всю смугу пропускання, ліцензовану для використання відповідно до конкретної технології, такої як 802.11). Незважаючи на те, що канали, суб-канали, доступна смуга пропускання, і її підмножини, загалом зображуються в даному документі як безперервні, фахівцеві у даній галузі техніки потрібно мати на увазі, що поняття, які використовуються в даному документі, також можуть охоплювати безперервні частоти, частоти, які перемежовуються, набори суміжних або не суміжних тонів з або без стрибкоподібної зміни частоти, і т. д. [0069] Наприклад, продовжуючи посилатися на Фіг. 2B, STA 256A, 256C, і 256G можуть бути пристроями краю-стільника, тоді як STA 256B і 256H можуть бути пристроями всерединістільника. Відповідно, у варіанті здійснення, STA 256A і 256C можуть формувати першу підмножину пристроїв краю-стільника, сконфігуровану для здійснення зв'язку з AP 256A по першому суб-каналу (або набору суб-каналів). Перша підмножина пристроїв краю-стільника може бути асоційована з першою BSA 252A. STA 256G може формувати другу підмножину пристроїв краю-стільника, сконфігуровану для здійснення зв'язку з AP 254C по другому субканалу (або набору суб-каналів), який може бути ортогональним першому суб-каналу. Друга підмножина пристроїв краю-стільника може бути асоційована з другою BSA 252C. Таким чином, у варіанті здійснення, STA 256A може здійснювати зв'язок в той самий час (але по іншому субканалу), що і STA 256G. [0070] Тим часом, STA 256B може здійснювати зв'язок з AP 254A, використовуючи третій суб-канал, і STA 256H може здійснювати зв'язок з AP 254C, використовуючи третій суб-канал. Таким чином, STA 256B може здійснювати зв'язок в той самий час (і щонайменше по деяких каналах, що перекриваються), що і STA 256H. Оскільки STA 256B і 256H є пристроями всередині-стільника, вони малоймовірно надають перешкоди один на одного. У різних варіантах здійснення, STA 256B і 256H також можуть здійснювати зв'язок по різних суб-каналах, які перекриваються або не перекриваються. [0071] У деяких варіантах здійснення, одне або більше пристроїв в кожній BSA може координувати використання і повторне використання частоти з тим, щоб скоротити або мінімізувати випадки перешкод. Наприклад, одне або більше пристроїв в першій BSA 252A можуть передавати інструкцію одному або більше пристроям в першій і/або другій BSA 252A і/або 252C, що ідентифікує суб-канали для використання пристроями краю-стільника в одній або в обох BSA 252A і 252C. Наприклад, AP 254A може видавати інструкцію STA 256A по використанню конкретного суб-каналу, і може згодом видавати інструкцію STA 256A по використанню іншого суб-каналу. Подібно до, AP 254A може видавати інструкцію STA 256G по використанню конкретного суб-каналу, і може згодом видавати інструкцію STA 256G по використанню іншого суб-каналу. [0072] У іншому варіанті здійснення, пристрої краю-стільника в першій BSA 252A можуть просто починати використання першого суб-каналу (або набору суб-каналів). Наприклад, пристрої краю-стільника в першій BSA 252A можуть вибирати перший суб-канал на основі однієї або більше RF характеристик, як наприклад суб-канал або набір суб-каналів з найменшими перешкодами. Пристрої краю-стільника у другій BSA 252C можуть спостерігати використання першого суб-каналу і можуть вибирати другий суб-канал (або набір суб-каналів). Наприклад, нові перешкоди на першому суб-каналі, можуть викликати те, що пристрої краю-стільника у другій BSA 252C вибирають другий суб-канал. 9 UA 115598 C2 5 10 15 20 25 30 35 40 45 50 55 [0073] У деяких варіантах здійснення, використання і повторне використання частоти може бути нескоординованим. Наприклад, пристрої краю-стільника можуть бути сконфігуровані для здійснення стрибкоподібного переходу між суб-каналами запланованим, випадковим або псевдовипадковим чином. Отже, STA 256A може використовувати конкретний суб-канал протягом першого періоду часу, і може згодом використовувати інший суб-канал. Подібно до, STA 256G може використовувати конкретний суб-канал протягом першого періоду часу, і може згодом використовувати інший суб-канал. При деяких обставинах, STA 256A і 256G можуть випадково виконати стрибкоподібну зміну частоти на один і той же суб-канал. Проте, також ймовірно, що вони епізодично здійснюють передачу по різних каналах. [0074] Фіг. 3 показує методики частотного мультиплексування, які можуть бути використані в рамках систем 100 і 250 бездротового зв'язку з Фіг. 1 і Фіг. 2B. Як ілюструється на Фіг. 3, AP 304A, 304B, 304C, і 304D можуть бути присутніми в системі 300 бездротового зв'язку. Кожна з AP 304A, 304B, 304C, і 304D може бути асоційована з різною BSA і включати в себе високоефективний бездротовий компонент, що описується в даному документі. [0075] Як приклад, доступна смуга пропускання середовища зв'язку може бути встановлена за допомогою ліцензуючого органу, органу по стандартизації, або заздалегідь встановлена або виявлятися пристроєм. Наприклад, в стандарті 802.11, доступна смуга пропускання може бути 80 МГц. При успадкованому протоколі 802.11, кожна з AP 304A, 304B, 304C, і 304D і STA, асоційованих з кожною відповідною AP, намагається здійснювати зв'язок, використовуючи повну смугу пропускання, що може скоротити пропускну здатність. У деяких випадках, кожна відповідна AP може резервувати повну смугу пропускання, при цьому фактично здійснюючи зв'язок тільки по підмножині доступної смуги пропускання. Наприклад, успадкований канал може мати смугу пропускання 20 МГц. Проте, при високоефективному протоколі 802.11, що використовує мультиплексування частотної області, смуга пропускання може бути розділена на множину суб-каналів. У варіанті здійснення, які ілюструються Фіг. 3, наприклад, 80 МГц доступна смуга пропускання розділяється на чотири 20 МГц сегменти 308, 310, 312, і 314 (наприклад, канали). AP 304A може бути асоційована з сегментом 308, AP 304B може бути асоційована з сегментом 310, AP 304C може бути асоційована в сегментом 312, і AP 304D може бути асоційована з сегментом 314. У різних варіантах здійснення, можуть бути використані субканали іншого розміру. Наприклад, суб-канали можуть знаходитися між близько 1 МГц і 40 МГц, між близько 2 МГц 10 МГц, і зокрема близько 5 МГц. Як розглянуто вище, суб-канали можуть бути безперервними або не безперервними (наприклад, які перемежовуються). [0076] У варіанті здійснення, коли AP 304A-304D і STA, які знаходяться в стані або такій умові, що STA можуть здійснювати зв'язок паралельно з іншими пристроями (наприклад, STA поруч з центром BSA), є такими, що здійснюють зв'язок один з одним, тоді AP 304A-304D і кожна з цих STA можуть здійснювати зв'язок, використовуючи ділянку або повне 80 МГц середовище. Проте, коли AP 304A-304D і STA, які знаходяться в стані або такій умові, що STA не можуть здійснювати зв'язок паралельно з іншими пристроями (наприклад, STA поруч з краєм BSA), є такими, що здійснюють зв'язок один з одним, тоді AP 304A і її STA здійснюють зв'язок, використовуючи 20 МГц сегмент 308, AP 304B і її STA здійснюють зв'язок, використовуючи 20 МГц сегмент 310, AP 304C і її STA здійснюють зв'язок, використовуючи 20 МГц сегмент 312, і AP 304D і її STA здійснюють зв'язок, використовуючи 20 МГц сегмент 314. Оскільки сегменти 308, 310, 312, і 314 є різними ділянками середовища зв'язку, перша передача, що використовує перший сегмент, не буде викликати перешкод для другої передачі, що використовує другий сегмент. [0077] Таким чином, AP і/або STA, навіть ті, що знаходяться в стані або такій умові, що вони не можуть здійснювати зв'язок паралельно з іншими пристроями, які включають в себе високоефективний бездротовий компонент, можуть здійснювати зв'язок паралельно з іншими AP і STA без перешкод. Відповідно, пропускна здатність системи 300 бездротового зв'язку може бути збільшена. У разі багатоквартирних або щільно населених місць загального користування, AP і/або STA, які використовують високоефективний бездротовий компонент, можуть мати зменшений час очікування і збільшену пропускну здатність мережі навіть по мірі того, як росте кількість активних бездротових пристроїв, тим самим поліпшуючи сприйняття користувача. [0078] Фіг. 4 показує зразкову функціональну структурну схему бездротового пристрою 402, який може бути використаний в рамках систем 100, 250 і/або 300 бездротового зв'язку з Фіг. 1, 2B, і 3. Бездротовий пристрій 402 є прикладом пристрою, який може бути виконаний з можливістю реалізації різних способів, що описуються в даному документі. Наприклад, бездротовий пристрій 402 може бути виконаний у вигляді AP 104, однієї з STA 106, однієї з AP 254, однієї з STA 256, і/або однієї з AP 304. 10 UA 115598 C2 5 10 15 20 25 30 35 40 45 50 55 60 [0079] Бездротовий пристрій 402 може включати в себе процесор 404, який здійснює керування роботою бездротового пристрою 402. Процесор 404 також може називатися центральним блоком обробки (CPU). Пам'ять 406, яка може включати в себе постійний запам'ятовуючий пристрій (ROM) і запам'ятовуючий пристрій з довільною вибіркою (RAM), може надавати інструкції і дані процесору 404. Ділянка пам'яті 406 також може включати в себе енергонезалежний запам'ятовуючий пристрій з довільною вибіркою (NVRAM). Процесор 404 типово виконує логічні і арифметичні операції на основі інструкцій програми, що зберігаються в пам'яті 406. Інструкції в пам'яті 406 можуть бути такими, що виконуються, щоб реалізовувати способи, що описуються в даному документі. [0080] Процесор 404 може містити або бути компонентом системи обробки, реалізованої за допомогою одного або більше процесорів. Один або більше процесорів можуть бути реалізовані за допомогою будь-якого поєднання мікропроцесорів загального призначення, мікроконтролерів, цифрових сигнальних процесорів (DSP), програмованих вентильних матриць (FPGA), програмованих логічних пристрій (PLD), контролерів, кінцевих автоматів, вентильної логіки, компонентів дискретного апаратного забезпечення, кінцевих автоматів виділеного апаратного забезпечення, або будь-яких інших відповідних об'єктів, які можуть виконувати обчислення або інші маніпуляції над інформацією. [0081] Система обробки також може включати в себе машиночитані носії інформації для зберігання програмного забезпечення. Програмне забезпечення повинно тлумачитися широко, щоб мати на увазі будь-які типи інструкцій, які згадуються або як програмне забезпечення, вбудоване програмне забезпечення, проміжне програмне забезпечення, мікрокод, мова опису апаратного забезпечення, або інакше. Інструкції можуть включати в себе код (наприклад, в форматі початкового коду, форматі двійкового коду, форматі виконуваного коду, або будь-якому іншому відповідному форматі коду). Інструкції, при виконанні за допомогою одного або більше процесорів, призначають системі обробки виконувати різні функції, що описуються в даному документі. [0082] Бездротовий пристрій 402 також може включати в себе корпус 408, який може включати в себе передавач 410 і/або приймач 412, щоб дозволяти передачу і прийом даних між бездротовим пристроєм 402 і віддаленим місцеположенням. Передавач 410 і приймач 412 можуть бути об'єднані в приймач-передавач 414. Антена 416 може бути прикріплена до корпусу 408 і електрично зв'язана з приймачем-передавачем 414. Бездротовий пристрій 402 також може включати в себе (не показано) декілька передавачів, декілька приймачів, декілька приймачівпередавачів, і/або декілька антен. [0083] Бездротовий пристрій 402 також може включати в себе засіб 418 виявлення сигналу, який може бути використаний з метою виявлення і кількісної оцінки рівня сигналів, які приймаються приймачем-передавачем 414. Засіб 418 виявлення сигналу може виявляти такі сигнали як повну енергію, енергію з розрахунку на піднесучу з розрахунку на символ, спектральну густину потужності і інші сигнали. Бездротовий пристрій 402 також може включати в себе цифровий сигнальний процесор 420 (DSP) для використання при обробці сигналів. DSP 420 може бути виконаний з можливістю генерування пакету для передачі. У деяких аспектах, пакет може містити одиницю даних фізичного шару (PPDU). [0084] Бездротовий пристрій 402 може додатково містити користувацький інтерфейс 422 в деяких аспектах. Користувацький інтерфейс 422 може містити клавішну панель, мікрофон, гучномовець і/або дисплей. Користувацький інтерфейс 422 може включати в себе будь-який елемент або компонент, який переносить інформацію користувачеві бездротового пристрою 402 і/або приймає введення від користувача. [0085] Бездротові пристрої 402 можуть додатково містити високоефективний бездротовий компонент 424 в деяких аспектах. Високоефективний бездротовий компонент 424 може включати в себе блок 428 класифікатора і блок 430 керування передачею. Як описується в даному документі, високоефективний бездротовий компонент 424 може забезпечувати AP і/або STA можливістю використання модифікованого механізму, який мінімізує неефективність механізму CSMA (наприклад, забезпечує паралельні зв'язки через середовище в ситуаціях, при яких не будуть виникати перешкоди). [0086] Модифікований механізм може бути реалізований за допомогою блока 428 класифікатора і блока 430 керування передачею. У варіанті здійснення, блок 428 класифікатора визначає, які пристрої знаходяться в стані або такій умові, що вони можуть здійснювати зв'язок паралельно з іншими пристроями, а які пристрої знаходяться в стані або такій умові, що вони не можуть здійснювати зв'язок паралельно з іншими пристроями. У варіанті здійснення блок 430 керування передачею керує поведінкою пристроїв. Наприклад, блок 430 керування передачею може дозволяти деяким пристроям передавати паралельно по одному і тому ж середовищу і 11 UA 115598 C2 5 10 15 20 25 30 35 40 45 50 55 60 дозволяти іншим пристроям передавати, використовуючи методику просторового мультиплексування або мультиплексування частотної області. Блок 430 керування передачею може керувати поведінкою пристроїв на основі визначень, виконаних блоком 428 класифікатора. [0087] Різні компоненти бездротового пристрою 402 можуть бути об'єднані разом за допомогою системи 426 шин. Система 426 шин може включати в себе шину даних, наприклад, як проте і шину живлення, шину сигналу керування, і шину сигналу статусу в доповнення до шини даних. Фахівцям у даній галузі техніки буде зрозуміло, що компоненти бездротового пристрою 402 можуть бути об'єднані разом або приймати або надавати введення один для одного, використовуючи деякий інший механізм. [0088] Незважаючи на те, що деяка кількість окремих компонентів ілюструється на Фіг. 4, фахівцям у даній галузі техніки буде зрозуміло, що один або більше з компонентів можуть бути об'єднані або реалізовані разом. Наприклад, процесор 404 може бути використаний для реалізації не тільки функціональності описаної вище відносно процесора 404, але також для реалізації функціональності, описаної вище відносно засобу 418 виявлення сигналу і/або DSP 420. Крім того, кожний з компонентів, які ілюструються на Фіг. 4, може бути реалізований, використовуючи множину окремих елементів. [0089] Бездротовий пристрій 402 може бути виконаний у вигляді AP 104, STA 106, AP 254, STA 256, і/або AP 304, і може бути використаний для передачі і/або прийому зв'язків. Тобто, будь-який з AP 104, STA 106, AP 254, STA 256, або AP 304 може служити як пристрої передавача або приймача. Деякі аспекти мають на увазі використання засобу 418 виявлення сигналу за допомогою програмного забезпечення, запущеного в пам'яті 406 і процесора 404 для виявлення наявності передавача або приймача. [0090] Фіг. 5A показує систему 500 бездротового зв'язку, в якій можуть бути використані аспекти даного розкриття. Як ілюструється на Фіг. 5A, система 500 бездротового зв'язку включає в себе BSA 502. BSA 502 може включати в себе AP 504 і STA 506A-506E. У варіанті здійснення, AP 504 і STA 506A-506D кожна включає в себе високоефективний бездротовий компонент, розглянутий вище. Проте, STA 506E не включає в себе високоефективний бездротовий компонент. Таким чином, STA 506A-506D називаються високоефективними STA, тоді як STA 506E називається успадкованою STA (наприклад, оскільки вона сумісна із звичайними протоколами IEEE 802.11, такими як IEEE 802.11n, IEEE 802.11ac, і т. д.). [0091] У деяких варіантах здійснення, успадкована STA 506E буде резервувати повну доступну смугу пропускання (наприклад, 80 МГц) при здійсненні передачі до успадкованої AP (яка не включає в себе високоефективний бездротовий компонент) через успадкований канал (наприклад, 20 МГц). У варіанті здійснення, високоефективна AP 504 може бути виконана з можливістю прийому даних по декількох суб-каналах одночасно. Наприклад, STA 506A може передавати до AP 504 через зв'язок 510 висхідної лінії зв'язку (UL), STA 506B може передавати до AP 504 через зв'язок 512 висхідної лінії зв'язку (UL), і STA 506C може передавати до AP 504 через зв'язок 514 висхідної лінії зв'язку (UL) в той же самий час, як STA 506E передає до AP 504 через зв'язок 518 висхідної лінії зв'язку (UL). У ілюстрованому варіанті здійснення зв'язок 518 UL може бути успадкованим канальним зв'язком, а зв'язки 510, 512, і 514 UL можуть бути високоефективними канальними зв'язками, що займають доступні суб-канали, які не використовуються. У варіанті здійснення, STA 506D також може здійснювати передачу до AP 504 через зв'язок 516 UL. Як ілюструється на Фіг. 5A, STA 506A-506C можуть бути розташовані ближче до AP 504, ніж STA 506D-506E. Зв'язки 510, 512, 514, 516, і 518 UL можуть здійснюватися AP 504 відповідно до протоколу мультиплексування частотної області висхідної лінії, що описується в даному документі зв'язку (ULFDM). [0092] ULFDM протокол може включати в себе три стадії обміну даними: (1) передача даних; (2) захист; і (3) квітирування. Стадія захисту може передувати стадії передачі даних, а стадія квітирування може йти за стадією передачі даних. На стадії захисту, можуть бути використані методики для запобігання перешкодам. На стадії передачі даних, дані одна або більше STA можуть передавати дані до AP. На стадії квітирування, STA можуть підтверджувати те, що AP прийняла відповідні дані. Кожна з цих стадій можуть відбуватися паралельно по різних каналах відповідно до принципів мультиплексування частотної області, що розглядаються в даному документі. У доповнення, ULFDM протокол може включати в себе правила, які стосуються хронометражу початку передач за допомогою STA 306A-306E (Фіг. 3). СТАДІЯ ПЕРЕДАЧІ ДАНИХ [0093] Під час стадії передачі даних UL, дані передаються одночасно декількома STA по різних каналах. STA можуть передавати по будь-якому каналу, що розглядається в даному документі, зокрема тому, які знаходяться в рамках доступної смуги пропускання. У варіанті 12 UA 115598 C2 5 10 15 20 25 30 35 40 45 50 55 здійснення, декілька опцій передачі даних доступні під час стадії передачі даних. Зокрема, декілька опцій доступні для розподілу STA різних каналів таким чином, що STA можуть здійснювати зв'язок паралельно. Ці опції також можуть дозволяти як успадкованим STA, так і високоефективним STA здійснювати зв'язок паралельно. Таким чином, методики, що описуються в даному документі для поліпшення пропускної здатності мережі і скорочення часу очікування можуть бути реалізовані в пристроях, які сумісні з високоефективними STA і які зворотно сумісні з існуючими успадкованими STA. [0094] Наприклад, існуючий PHY шар звичайного протоколу IEEE 802.11 (наприклад, 802.11 n, 802.11 ac, і т. д.) може бути з'єднаний з новим механізмом керування доступом до середовища (MAC), щоб розподіляти STA по різних каналах. Як інший приклад, нова преамбула PHY шару може бути створена для високоефективного протоколу 802.11 і використана STA на різних каналах. Як інший приклад, існуючий PHY шар звичайного протоколу IEEE 802.11 і нова преамбула PHY шару можуть бути використані STA для передачі STA по різних каналах одночасно або по суті одночасно. [0095] Фіг. 5B-5C показують діаграму хронометражу, в якій можуть бути використані аспекти даного розкриття. Зокрема, Фіг. 5B-5C показують діаграму хронометражу, яка може бути використана відповідно до існуючого PHY шару звичайного протоколу IEEE 802.11 і нового механізму MAC. Як ілюструється на Фіг. 5B-5C, присутні чотири канали: канал 520, канал 522, канал 524 і канал 526. Як розглядалося вище, використовуване в даному документі поняття канал може стосуватися будь-якої безперервної ділянки спектра або набору несуміжних інтервалів спектра, і в цьому випадку поняття смуга пропускання для каналу може стосуватися суми смуг пропускання кожного інтервалу. Використовуваний в даному документі канал 526 називається первинним каналом (наприклад, каналом по умовчанню, що використовується STA, працюючими по звичайному протоколу IEEE 802.11), а канали 520, 522 і 524 називаються вторинними каналами. У деяких варіантах здійснення, успадковані STA можуть здійснювати передачу тільки по вторинних каналах в поєднанні з передачею по первинному каналу. На противагу, в різних варіантах здійснення, HEWSTA можуть передавати пакети по первинному каналу, по первинному каналу в поєднанні зі вторинними каналами, або по вторинних каналах, не включаючи первинний канал. Канали 520, 522, 524, і 526 можуть бути безперервними (наприклад, кожний канал 520, 522, 524, і 526 охоплює послідовні діапазони частот 20 МГц, як наприклад від 1000 МГц до 1080 МГц) або не безперервними (наприклад, існує зазори по частоті між одним і більше з каналів 520, 522, 524, і/або 526). [0096] У одному варіанті здійснення всі передачі виходять від HEWSTA. У іншому варіанті здійснення, одна передача виходить від успадкованої STA, а одна або більше інших передач виходять від однієї або більше HEWSTA. У різних варіантах здійснення, смуга пропускання передачі кожної STA може бути однаковою або може бути різною. У різних варіантах здійснення, зразкові смуги пропускання, що використовуються кожною STA, можуть включати в себе одну або більше з 2,5 МГц, 5 МГц, 7,5 МГц, 10 МГц, 15 МГц, 20 МГц, 30 МГц, 40 МГц, 60 МГц, і 80 МГц. У деяких варіантах здійснення, передачі від всіх STA можуть бути розподілені таким чином, що відсутні передачі по суміжних каналах. [0097] У варіанті здійснення, первинний канал (один або в поєднанні з додатковими вторинними каналами, наприклад при успадкованій 11n/11ac роботі) використовується для зв'язків від успадкованих STA (наприклад, STA 506E) до AP 504. Вторинні канали також використовуються для зв'язків від високоефективних STA (наприклад, STA 506A-506D) до AP 504. [0098] У різних варіантах здійснення, тривалість передачі від декількох STA може бути однаковою або різною. Різні об'єми даних і різні швидкості передачі даних, що використовуються для передачі, можуть привести до різного часу для передачі кожних даних. У деяких випадках, переважним є те, що всі передачі закінчуються в один і той же час, незалежно від різних мінімальних часів, які будуть використані кожною STA для відправлення даних. У таких випадках, при яких всі передачі закінчується в один і той же час, кожна STA може включати один або більше додаткових байтів заповнення в кадр так, що довжина кадру співпадає з цільовою довжиною кадру. Цільова тривалість може бути вказана в кадрі, який приймається безпосередньо перед передачею (наприклад, опорних сигналах CTX, що описуються нижче в зв'язку з Фіг. 6A-6C), і/або може бути раніше обговорена або вказана за допомогою AP. У різних варіантах здійснення, операція заповнення може бути виконана за допомогою додавання одного або більше субкадрів агрегованої одиниці даних протоколу керування доступом до середовища (A-MPDU) і/або байтів заповнення, як наприклад задано в стандарті IEEE 802.11ac. 13 UA 115598 C2 5 10 15 20 25 30 35 40 45 50 55 [0099] У варіанті здійснення, AP 504 передає, а STA 506A-506E приймають, повідомлення MAC, яке асоціює STA 506A-506E з каналами, тим самим вказуючи на те, який канал AP 504 планує використовувати для здійснення зв'язку або прийому зв'язку відносно STA 506A-506E. У деяких варіантах здійснення, AP 504 встановлює за умовчанням для здійснення зв'язку з STA506E первинний канал, оскільки STA 506E є успадкованою STA. Подібним чином, STA 506E може встановлювати за умовчанням первинний канал застосовно до передач до AP 504. Таким чином, AP 504 може не передавати повідомлення MAC до STA 506E. Навпаки, AP 504 може передавати повідомлення MAC тільки до високоефективних STA 506A-506D. У інших варіантах здійснення, AP 504 передає повідомлення MAC кожній STA 506A-506E. У різних варіантах здійснення, повідомлення MAC може включати в себе один або більше кадрів адміністрування, відправлених від AP 504 до STA 506A-506D, і може включати в себе вказівку розподіленого каналу для кожної STA (або явним, або неявним чином, як на основі розподілу по категоріях). У деяких варіантах здійснення, повідомлення MAC називається опорним сигналом, який більш детально описується нижче в зв'язку з Фіг. 7A. ДОСТУП ДО КАНАЛУ [0100] У різних варіантах здійснення, корисним може бути синхронізувати початок передачі за допомогою STA 506A-506E. Наприклад, може бути простіше декодувати передачі, коли вони починаються в один і той же час. Оскільки STA 506A-506E є непорівнянними пристроями, проте, може бути складним координувати час синхронізованої передачі. У різних варіантах здійснення, передача може бути синхронізована на основі затребуваного або незатребуваного опорного сигналу від AP 504. У інших варіантах здійснення, передача може бути синхронізована на основі розкладу, встановленого AP 504 і/або STA 506A-506E. [0101] Фіг. 6A-6C показують іншу діаграму хронометражу, в якій можуть бути використані аспекти даного розкриття. Як описано вище, первинний канал (наприклад, канал 526) і/або один або більше вторинних каналів (наприклад, канали 520, 522, і/або 524) можуть бути використані для передач за допомогою успадкованих STA, а первинний канал і/або вторинні канали можуть бути використані для передач за допомогою високоефективних STA. Канали 520, 522, 524, і/або 526 можуть бути або можуть не бути безперервними. У варіанті здійснення, AP 504 може передавати один або більше незатребуваних опорних сигналів 601-604CTX до STA 506A-506E. Опорні сигнали 601-604CTX можуть вказувати на те, що STA з даними, які повинні бути відправлені, повинні починати передачу по прийому (або в заздалегідь визначену точку синхронізації після прийому). Точка синхронізації може знаходитися, наприклад, на короткому міжкадровому проміжку (SIFS), міжкадровому проміжку (PIFS) при функції централізованої координації (PCF), або в інший заздалегідь заданий час після закінчення прийому кадру CTX. У варіанті здійснення, STA 506A-506E, прийнявши опорний сигнал 601-604 CTX, можуть починати передавати зв'язки 510, 512, 514, і 518. Опорні сигнали 601-604 CTX більш детально описуються в даному документі в зв'язку з Фіг. 7A. В різних варіантах здійснення, точка синхронізації може називатися точкою спільної передачі. [0102] Як показано на Фіг. 6A, AP 504 може передавати опорний сигнал 601-602 CTX по множині суб-каналів, або навіть всіх суб-каналах. На Фіг. 6A, STA 506A-506E виконані з можливістю прийому тільки по їх призначеному каналу. Відповідно, AP 504 передає опорний сигнал 601-604 CTX по всіх каналах. У деяких варіантах здійснення, кожний CTX може містити однакову інформацію. У деяких варіантах здійснення, різні CTX можуть містити різну інформацію на кожному каналі. У деяких варіантах здійснення STA 506A-506E може приймати опорний сигнал по будь-якому каналу. Відповідно, як показано на Фіг. 6B, AP 504 може передавати один опорний сигнал 602 CTX по будь-якому суб-каналу, який може бути прийнятий за допомогою STA 506A-506E, наприклад, по первинному каналу. [0103] Варіант здійснення, показаний на Фіг. 6C, успадкована STA 506E може приймати опорний сигнал 601 CTX тільки по первинному каналу 526. Проте, HEWSTA 506A-506C виконані з можливістю прийому опорного сигналу 601 CTX по будь-якому каналу. Відповідно, AP 504 передає опорний сигнал 601CTX по первинному каналу 526. У різних варіантах здійснення, можливі інші поєднання можливостей STA. [0104] Загалом, AP 504 може бути виконана з можливістю передачі опорних сигналів 601604CTX по мінімальній кількості суб-каналів для того, щоб повідомити всі цільові STA 506A506E. У деяких варіантах здійснення, де буде достатньо більше одного суб-каналу, AP 504 може передавати опорний сигнал 601 CTX по суб-каналу з найменшими перешкодами, або може передавати один або більше надмірних опорних сигналів 601-604 CTX. Опорні сигнали 601-604 CTX, відправлені по декількох суб-каналах, можуть бути в точності однаковими, або можуть бути різними з розрахунку на суб-канал. 14 UA 115598 C2 5 10 15 20 25 30 35 40 45 50 55 60 [0105] У варіанті здійснення, випадковий лічильник витримки може бути асоційований з каналом передачі CTX (таким як первинний канал 526 на Фіг. 6C), як задано процедурою поліпшеного розподіленого доступу до каналу (EDCA) в IEEE 802.11. Коли закінчується випадковий лічильник витримки, AP 504 може починати підготовку одного або більше опорних сигналів 601-604 CTX для передачі до STA 506A-506E. Якщо призначений канал передачі CTX був незайнятий, починаючи з періоду 610 часу до моменту, як закінчився випадковий лічильник витримки, тоді AP 504 може передавати один або більше опорних сигналів 601-604 CTX. Таким чином, як тільки закінчується випадковий лічильник витримки щонайменше одна передача виконується через первинний канал. У варіанті здійснення, період 610 часу може бути оснований на часі PIFS. Час PIFS може бути вибраний AP504 і/або STA 506A-506E. [0106] Фіг. 6D-6F показує іншу діаграму хронометражу, в якій можуть бути використані аспекти даного розкриття. Як описано вище, первинний канал (наприклад, канал 526) і/або один або більше вторинних каналів (наприклад, канали 520, 522, і/або 524) можуть бути використані для передач успадкованими STA, а вторинні канали можуть бути використані для передач високоефективними STA. Канали 520, 522, 524, і/або 526 можуть бути або можуть не бути безперервними. У варіанті здійснення, одна або більше STA 506A-506E можуть запитувати опорні сигнали 601-604 CTX за допомогою передачі запиту-на-відправку 620 (RTX). У різних варіантах здійснення, RTX може бути сумісний з успадкованим апаратним забезпеченням. Наприклад, RTX може включати в себе RTS як задано в IEEE 802.11, або може включати в себе інший кадр. У відповідь, AP 504 може передавати один або більше затребувані опорні сигнали 601-604 CTX до STA 506A-506E. Опорні сигнали 601-604 CTX можуть вказувати на те, що STA з даними, які повинні бути відправлені, повинна починати передачу по прийому (або в заздалегідь визначену точку синхронізації після прийому). У варіанті здійснення, STA 506A-506E, прийнявши опорний сигнал 601-604CTX, можуть починати передавати зв'язки 510, 512, 514, і 518. Як описується більш детально в даному документі, повідомлення CTX можуть ідентифікувати те, яким STA дозволено передавати і по яких каналах. [0107] Як показано на Фіг. 6D, AP 504 може передавати опорний сигнал 601-602 CTX по множині суб-каналів, або навіть всіх суб-каналах. На Фіг. 6A, STA 506A-506E виконані з можливістю прийому тільки по їх призначеному каналу. Відповідно, AP 504 передає опорний сигнал 601-604 CTX по всіх каналах. У інших варіантах здійснення, STA 506A-506E можуть бути виконані з можливістю прийому опорного сигналу по будь-якому каналу. Відповідно, як показано на Фіг. 6E, AP 504 може передавати один опорний сигнал 602 CTX по будь-якому суб-каналу, який може бути прийнятий STA 506A-506E. У різних варіантах здійснення, AP 504 може передавати один опорний сигнал 602 CTX по іншому каналу як RTX 620. Як показано на Фіг. 6F, AP 504 може передавати один опорний сигнал 602 CTX по тому ж каналу, що і RTX 620. [0108] Загалом, AP 504 може бути виконана з можливістю передачі опорних сигналів 601604 CTX по мінімальній кількості суб-каналів для того, щоб повідомляти всі цільові STA 506A506E. У деяких варіантах здійснення, де буде достатньо більше одного суб-каналу, AP 504 може передавати опорний сигнал 601 CTX по суб-каналу з найменшими перешкодами, і може передавати один або більше надмірних опорних сигналів 601-604 CTX. [0109] У різних варіантах здійснення, будь-яка STA 506A-506E з даними, які повинні бути відправлені, може передавати RTX 620, який може бути сумісний з успадкованим апаратним забезпеченням, таким як STA 506E. У деяких варіантах здійснення, STA передає RTX 620 по тому ж каналу, по якому вона буде передавати дані. У інших варіантах здійснення, HEWSTA 506A-506E можуть передавати RTX 620 по будь-якому доступному каналу, каналу з найменшими перешкодами, першому доступному каналу відповідно до EDCA, і т. д. [0110] STA 506A-506E можуть передавати RTX відповідно до EDCA, як розглянуто вище в зв'язку з CTX 601-604. Зокрема, випадковий лічильник витримки може бути асоційований з каналом передачі RTX (таким як первинний канал 526 на Фіг. 6F), як задано процедурою поліпшеного розподіленого доступу до каналу (EDCA) в IEEE 802.11. Коли закінчується випадковий лічильник витримки, STA 506E може передавати кадр 620 RTX в призначеному каналі (наприклад, первинному каналі) для передачі до AP 504. Якщо додаткові канали (наприклад, не первинні канали) RTX були незайняті, починаючи з періоду 610 часу (дивись Фіг. 6C) до моменту як закінчився випадковий лічильник витримки, тоді STA 506E може передавати один або більше кадрів 620 RTX по первинному і доступному вторинному каналах. По прийому RTX, AP 504 може відповідати кадром CTS або CTX в тому ж самому наборі або підмножині каналу, де приймається RTX, і може відправляти CTX в одному або більше додаткових каналах, не в рамках каналів, в яких був прийнятий RTX. Зокрема, канали, в яких відправляється CTX, можуть включати в себе канали, в яких середовище було визначене як незайняте. У деяких варіантах здійснення, середовище може бути визначене як незайняте за 15 UA 115598 C2 5 10 15 20 25 30 35 40 45 50 55 допомогою перевірки каналу протягом часу PIFS перед прийомом RTX або протягом часу SIFS після прийому RTX. У варіанті здійснення, період 610 часу може бути оснований на часі PIFS. Час PIFS може бути вибраний AP 504 і/або STA 506A-506E. [0111] У одному варіанті здійснення, CTX може включати в себе інформацію, яка дозволяє передачу STA 506E по каналах, де RTX був відправлений, і може включати в себе інформацію, яка дозволяє передачу іншим STA по каналах, де RTX не був відправлений. У іншому варіанті здійснення, CTX може включати в себе інформацію, що дозволяє передачу STA 506 по підмножині каналів RTX, і може дозволяти передачу іншим STA по каналах, де RTX не був відправлений. [0112] Робота, яка описується в даному документі, має перевагу щонайменше в тому, що кадри RTX можуть бути RTX в успадкованому форматі і можуть бути відправлені успадкованими STA (такими як STA 506E), отже, дозволяючи успадкованій STA ініціювати процедуру передачі UL. У деяких варіантах здійснення, де RTX відправляється успадкованій STA, AP 504 може відповідати з допомогою CTX в форматі, сумісному з форматом успадкованої CTS, тим самим забезпечуючи узгоджену роботу на STA. У різних варіантах здійснення, AP 504 може виявляти, чи був RTX прийнятий від успадкованої або високоефективної STA за допомогою, наприклад, порівняння адреси передачі з пошуковою таблицею, що зберігається. У інших варіантах здійснення, AP 504 може виявляти, чи був RTX прийнятий від успадкованої або високоефективної STA, за допомогою зчитування явної вказівки, вбудованої в успадкований формат RTX. [0113] У різних варіантах здійснення, RTX може включати в себе кадр керування, що включає одне або більше з наступних полів: керування кадром, тривалість, адреса джерела, адреса місця призначення, і корисне навантаження інформації. Корисне навантаження інформації може включати в себе одну або більше з наступних вказівок: запитаний час передачі, розмір черг передачі, вказівка якості послуги (QoS) для запитаної передачі, і запитану смугу пропускання передачі. Вказівка QoS може включати в себе, наприклад, ідентифікатор трафіка (TID), ідентифікатор транспортного потоку (TSID), і/або будь-який інший Клас QoS. У різних варіантах здійснення, кадр керування RTX може пропускати одне або більше розглянуті вище поля і/або включати в себе одне або більше поле, не розглянуті вище, включаючи будьяке з полів, що розглядаються в даному документі. Фахівцеві у даній галузі техніки буде зрозуміло, що поля керування кадром RTX, розглянуті вище, можуть бути інших відповідних довжин, і можуть розташовуватися в іншій черговості. У різних варіантах здійснення, кадр RTX може включати в себе кадр даних і може додатково включати в себе поле керування високої пропускної здатності (HTC) з вказівкою дозволу зворотного рішення (RDG)=1. У деяких варіантах здійснення, такий кадр відповідно до IEEE 802.11 може сигналізувати про те, що ділянка можливості передачі, що указується полем тривалості, і що не використовується поточною передачею, може бути використана АР-одержувачем. АР-одержувач може використовувати можливість передачі для ініціювання передачі множинного доступу з розділенням по частоті (FDMA) висхідної лінії зв'язку (UL) в будь-кому з режимів, що описуються в даному документі. [0114] У деяких варіантах здійснення, AP 504 і/або STA 506A-506E може визначати запланований час, в який STA 506A-506E повинні починати передачу. Наприклад, механізми планування можуть бути використані для задавання часу, в який AP 504 повинен чекати пакети від STA 506A-506E. Один механізм планування може бути оснований на опорному часі, узгодженому між AP і кожною окремою STA через обмін адміністрування. У різних варіантах здійснення, опорний час може бути таким, що визначається періодично, стрибкоподібно, або випадково або псевдовипадково. Вибір опорного часу може бути досягнутий за допомогою протоколу, такого як хронометраж цільового часу пробудження (TWT), який визначається в протоколі IEEE 802.11ah. У деяких варіантах здійснення, AP може задавати однаковий опорний час для декількох STA за допомогою встановлення TWT в однакове значення для декількох STA. Хронометраж TWT може бути часом, протягом якого STA запланована, щоб бути в стані пробудження. Як інший приклад, інший механізм планування може бути оснований на задаванні опорного часу для групи STA і асоційованого інтервалу часу, де доступ обмежений для групи STA. Наприклад, таке планування може бути досягнуте за допомогою хронометражу вікна обмеженого доступу (RAW), який заданий в протоколі IEEE 802.11ah. Хронометраж RAW може бути інтервалом часу, протягом якого доступ до середовища обмежений для групи STA. У різних варіантах здійснення, інтервал часу може бути додатково розбитий на слоти і кожний слот призначений однією або більше STA, вказуючи, що STA можуть передавати дані UL на початку часу слота. 16 UA 115598 C2 5 10 15 20 25 30 35 40 45 50 55 60 [0115] У опорний час, який заданий будь-яким з вищезазначених режимів, STA можуть бути готові для прийому кадру CTX для ініціювання передачі. У деяких варіантах здійснення, STA можуть починати передачу не чекаючи CTX. Таким чином, в різних варіантах здійснення, STA можуть бути такими, що передають в точний опорний час, або вони можуть здійснювати процедуру оцінки чистого каналу по призначеному каналу передачі, що починається в опорний час. У різних варіантах здійснення, оцінка каналу може вимагати часу PIFS або часу DIFS. Якщо цільовий канал визначається як зайнятий, STA може утримуватися від передачі. [0116] У іншому варіанті здійснення, STA можуть бути працюючими в режимі HCCA, під час періоду Без Конкуренції. У цьому випадку STA не дозволено здійснювати доступ до середовища доти, поки не приймається повідомлення CF-Опитування (Опитування Без Конкуренції) (802.11); протокол HCCA може бути модифікований таким чином, що повідомлення CF-Опитування ідентифікує більше однієї STA для передачі UL під час SIFS після кадру CF-Опитування. CFОпитування може бути замінене будь-яким з кадрів CTX, що описуються в даному документі. [0117] AP 504 може додатково включати в повідомлення адміністрування, що використовуються для налаштування запланованого часу (наприклад, інформаційний елемент RPS для RAW, повідомлення налаштування TWT для TWT, і т. д.), вказівка розподілу каналу заради STA. У іншому варіанті здійснення, розподіл, що указується AP 504 в такому повідомленні, може бути у відповідь на повідомлення, передане за допомогою STA до AP 504, що запитує використання конкретного каналу або просто розподіл каналу. Повідомлення може бути включене в кадр адміністрування. [0118] Передача від STA 506A-506E може починатися у час, запланований відповідно до хронометражу TWT або хронометражу RAW. У варіанті здійснення, випадковий лічильник витримки, хронометраж PIFS, і/або хронометраж AIFS можуть бути використані як описується в даному документі для визначення, чи був канал незайнятий протягом відповідної кількості часу. Перевага планування часу передачі на основі хронометражу TWT або хронометражу RAW може полягати в тому, що AP 504 тоді знає, коли STA 506A-506E будуть у пробудженому стані. У іншому варіанті здійснення, STA 506A-506E можуть не використовувати випадковий лічильник витримки, хронометраж PIFS, і/або хронометраж AIFS. У ще одному іншому варіанті здійснення, STA 506A-506E можуть не використовувати хронометраж PIFS і/або хронометраж AIFS по вторинних каналах. У деяких варіантах здійснення, AP 504 може передавати опорний сигнал 601-604 CTX в запланований час. Наприклад, AP 504 може використовувати той же самий механізм планування, що і STA 506A-506E (наприклад, хронометраж TW або хронометраж RAW) для визначення того, коли передавати опорний сигнал 601-604 CTX. У варіанті здійснення, AP 504 може передавати опорний сигнал 601-604 CTX після впізнання середовища як незайнятого по призначеному каналу CTX. У різних варіантах здійснення, AP 504 може передавати опорний сигнал CTX як описано вище в зв'язку з RTX 620. У різних варіантах здійснення, повідомлення CTX може бути відправлене один раз на початку RAW і може бути використане для синхронізації за часом застосовно до всіх слотів в RAW. У деяких варіантах здійснення, CTX може бути відправлено на початку кожного слота, надаючи синхронізацію і іншу інформацію з розрахунку на кожну передачу. ФОРМАТ ОПОРНОГО СИГНАЛУ [0119] У різних варіантах здійснення, опорні сигнали 601-604 CTX можуть включати в себе кадр дозволу-відправлення (clear-to-send), розширений кадр дозволу-відправлення, і/або агреговану одиницю даних протоколу MAC (MPDU), що включає в себе кадр дозволувідправлення і новий кадр, що включає в себе розширене корисне навантаження. У деяких варіантах здійснення, опорні сигнали можуть називатися повідомленнями MAC. У різних варіантах здійснення, один або більше опорних сигналів 601-604 CTX можуть включати в себе той же самий формат (або сумісний), як і успадкований CTS, як задано в 802.11. У одному варіанті здійснення, опорні сигнали 601-604 CTX включають в себе багатоадресну MAC-адресу, наприклад, в полі адреси приймача (RA) у CTS. У іншому варіанті здійснення, опорні сигнали 601-604 CTX можуть мати формат (сумісний формат), як у кадру CF-Опитування, як задано в 802.11 або кадру Synch (Синхронізації) як задано в 802.11 ah. Кадри Опитування можуть включати в себе багатоадресну адресу приймача. [0120] У різних варіантах здійснення, опорні сигнали 601-604 CTX можуть включати в себе одну або більше з наступних вказівок: час відстрочки для сторонніх STA, один або більше ідентифікаторів STA, які мають право на передачу через UL-FDMA в один визначений (наприклад, короткий міжкадровий проміжок (SIFS), міжкадровий проміжок (PIFS) при функції централізованої координації (PCF), або довше) час після кадру опорного сигналу, вказівки потужності, на якій кожна з STA 506A-506E повинна передавати (наприклад, вказівка втрати 17 UA 115598 C2 5 10 15 20 25 30 35 40 45 50 55 відносно опорної потужності), вказівка, для кожної STA, каналу(ів) і/або смуги пропускання, які STA 506A-506E повинні використовувати для передачі, призначення каналу для однієї або більше STA, вказівка синхронізації часу, вказівка політики ACK для однієї або більше STA, точну або максимальну тривалість передачі даних, кількість просторових потоків або кількість просторово-часових потоків для кожної STA, вказівку довжини всіх інформаційних полів, включених в CTX, часову мітку або часткову часову мітку, яка вказує функцію синхронізації часу (TSF) на передавачі, і т. д. Ідентифікатор STA, які мають право на передачу може включати в себе список адрес (наприклад, MAC-адрес, AID, часткові або хешовані AID, і т. д.) і/або один або більше ідентифікаторів групи. Ідентифікатор групи може включати в себе, наприклад, багатоадресну MAC-адресу, раніше асоційовану з групою STA і повідомленим STA, або ідентифікатор групи раніше заданий і повідомлений STA. Індикатор потужності передачі може включати в себе, наприклад, індикатор абсолютної потужності, або вказівку втрати від номінальної потужності передачі STA, яку STA 506A-506E може указати. У різних варіантах здійснення, один або більше з вищезазначених елементів корисного навантаження можуть бути обговорені або заздалегідь визначені між кожної STA 506A-506E і AP 504. Елементи корисного навантаження можуть бути включені в розширене корисне навантаження, або розподілені по інших полях. [0121] Фіг. 7A показує приклад опорного сигналу 700, який може бути використаний в рамках систем бездротового зв'язку з Фіг. 1, 2B, і 3. В варіанті здійснення, що ілюструється, опорний сигнал 700 включає в себе поле 710 керування кадром, поле 720 тривалості, поле 730 адреси прийому, послідовність 740 перевірки кадру (FCS), і розширене корисне навантаження 750. Як показано, поле 710 керування кадром в довжину два байти, поле 720 тривалості в довжину два байти, адреса 720 прийому в довжину шість байтів, FCS 740 в довжину чотири байти, і розширене корисне навантаження 750 є змінним довжини. У різних варіантах здійснення, опорний сигнал 700 може пропускати одне або більше полів, показаних на Фіг. 7A і/або включати в себе одне або більше полів, не показаних на Фіг. 7A, включаючи будь-яке з полів, що розглядаються в даному документі. Фахівцеві у даній галузі техніки буде зрозуміло, що поля в опорному сигналі 700 можуть бути інших відповідних довжин, і можуть знаходитися в іншій черговості. Зокрема, розширене корисне навантаження 750 може бути пропущене. У деяких варіантах здійснення, опорний сигнал 700 є кадром дозволу-відправлення. [0122] У різних варіантах здійснення, розширене корисне навантаження 750 може включати в себе один або більше елементів корисного навантаження або вказівки розглянуті вище. Зокрема, розширене корисне навантаження може включати в себе ідентифікатор STA, які мають право на передачу через UL-FDMA у час, який знаходиться після кадру опорного сигналу, вказівку потужності, на якій STA 506A-506E повинні передавати, вказівку каналу(ів) і/або смуги пропускання, які STA 506A-506E повинні використовувати для передачі, конкретні призначення каналу, і/або вказівку синхронізації. У різних варіантах здійснення, час після кадру опорного сигналу може включати в себе SIFS, PIFS, або час довший PIFS. У різних варіантах здійснення, час може бути вказаний за допомогою AP 504 (Фіг. 5A) в опорному сигналі 700, або повідомлений STA за допомогою AP 504 в попередньому повідомленні, або заданий стандартом. AP 504 може задавати час на основі вказівок, що приймаються від STA. [0123] У варіанті здійснення, опорний сигнал 700 може включати в себе вказівку того, що опорний сигнал 700 включає в себе розширений кадр CTS, що включає розширене корисне навантаження 750. Наприклад, опорний сигнал 700 може встановлювати один або більше бітів, як правило зарезервованих в кадрах керування, для вказівки присутності розширеного корисного навантаження 750. Відповідно, успадкована STA 506E може бути виконана з можливістю інтерпретації щонайменше деяких полів кадру CTS. [0124] У деяких варіантах здійснення, кадр CTX може включати в себе один або більше байтів заповнення, вставлених після інформаційних байтів. Призначення байта заповнення може полягати в збільшенні довжини CTX з тим, щоб надати додатковий час для обробки інформації CTX від STA-одержувачів. Байти заповнення можуть бути ідентифіковані як такі, що йдуть за інформаційними байтами, відповідно до довжини інформаційних байтів, що указується в одному з полів CTX. [0125] У деяких варіантах здійснення, опорний сигнал 700 може пропускати розширене корисне навантаження 750 і/або включати в себе кадр пакувальника керування (control wrapper), який вказує присутність поля керування високої пропускної здатності (HTC). Поле HTC може надавати чотири байти, які можуть бути використані для вставки ідентифікаторів інформації цільових STA. Як інший приклад, особливе повідомлення CTS може включати в себе додаткову інформацію після поля FCS. 18 UA 115598 C2 5 10 15 20 25 30 35 40 45 50 55 60 [0126] У деяких варіантах здійснення повідомлення CTX може включати в себе повідомлення CTS з полем Керування HT (наприклад, як задано в IEEE 802.11). Присутність поля Керування HT (HTC) в CTS може бути ідентифікована, наприклад, як задано в стандарті IEEE 802.11. Поле HTC може бути змінене, щоб нести одну або більше з вказівок, перерахованих вище. Той факт, що HTC змінене для сигналізації вищезазначеної інформації, може бути указано за допомогою одного або більше з наступного: типу PHY преамбули, що використовується для передачі, і одного або більше бітів в самому полі керування HTC. [0127] У деяких варіантах здійснення, CTX може бути кадром даних і може включати поле HTC з дозволом зворотного рішення (RDG)=1, яке вказує на те, що AP є що дозволяє одержувачу використовувати залишок часу тривалості для передачі. Зокрема, це може діяти як вказівка ініціюючої події застосовно до передач ULFDMA. Більше того, поле HTC може бути змінене, щоб нести необхідну інформацію, як описано вище. [0128] У деяких варіантах здійснення, кадр CTX може бути точно таким же або подібним до кадру множинного Опитування енергозбереження (PSMP) (наприклад, як задано стандартом 802.11), при цьому зміщення початку PSMP-UTT в полі інформації STA ідентифікує час початку для передач ULFDMA, тривалість PSMPUTT ідентифікує тривалість передачі ULFDMA і поле IDSTA може включати в себе ідентифікатор STA, яким дозволено здійснювати передачу. Більше того, зарезервовані біти можуть бути використані для вказівки втрати потужності, смуги пропускання (BW) передачі, і/або розподіл каналу. Декілька полів інформації STA може бути включено в один і той же кадр PSMP, з одним і тим же значенням зміщення початку і тривалістю, отже, вказуючи на те, що декілька STA можуть здійснювати передачу в ULFDMA в час, що указується. [0129] Фіг. 7B показує зразкові формати і поля опорного сигналу, який може бути використаний в рамках систем бездротового зв'язку з Фіг. 1, 2B, і 3. В варіанті здійснення, що ілюструється, опорний сигнал такий же або подібний до кадру PSMP, як розглядалося вище. У різних варіантах здійснення, опорний сигнал з Фіг. 7B може пропускати одне або більше полів, показаних на Фіг. 7B і/або включати в себе одне або більше полів, не показаних на Фіг. 7B, включаючи будь-яке з полів що розглядаються в даному документі. Фахівцеві у даній галузі техніки буде зрозуміло, що поля в опорному сигналі з Фіг. 7B можуть бути інших відповідних довжин, і можуть знаходитися в іншій черговості. [0130] Як показано на Фіг. 7B, фіксоване поле набору параметрів PSMP може включати в себе п'яти-бітне поле кількості STAN_STA, шести-бітне поле Ще PSMP, і 10-бітне поле Тривалості Послідовності PSMP. Фіксоване поле Інформації STAPSMP, коли адресується групі, може включати в себе дво-бітне поле Типу STA_INFO (встановлене в "1"), 11-бітне поле Зміщення Початку PSMP-DTT, 8-бітне поле Тривалості PSMP-DTT, і 43-бітне ID Адреси Групи PSMP. Фіксоване поле Інформації STAPSMP, коли адресується індивідуально, може включати в себе дво-бітне поле Типу STA_INFO (встановлене в "2"), 11-бітне поле Зміщення Початку PSPM-DTT, 8-бітне поле Тривалості PSPM-DTT, 16-бітне поле STA_ID, 11-бітне поле Зміщення Початку PSMP-UTT, 10-бітне поле Тривалості PSMP-UTT, і шість зарезервованих бітів. Поле Дія кадру PSPM може включати в себе поле категорії, поле Дії HT, Набір Параметрів PSMP, і одне або більше полів Інформації STAPSMP, які повторюються N_STA разів. [0131] У різних варіантах здійснення, новезначення типу інформації STA може бути використане для вказівки того, що поле інформації STA включає в себе поле змішення початку, поле тривалості, і поле, що ідентифікує декілька STA, яким дозволено здійснювати передачу (наприклад, як ідентифікатор групи, списку адрес або часткових адрес, і т. д.). У деяких варіантах здійснення, група STA місця призначення може бути ідентифікована за допомогою адреси прийому (RA) самого кадру. У різних варіантах здійснення, опорний сигнал може в інших випадках включати в себе залишок формату кадру PSMP. Переважно, використання кадру PSMP дозволяє вказувати декілька розкладів UL і DL для передач UL і DL. [0132] Фіг. 7C показує зразковий опорний сигнал 760, який може бути використаний в рамках систем бездротового зв'язку з Фіг. 1, 2B, і 3. В варіанті здійснення, що ілюструється, опорний сигнал 760 включає в себе поле 710 керування кадром, поле 720 тривалості, поле 730 адреси прийому, поле 762 адреси передачі, поле 764 довжини, поле 766 інформації STA, один або більше опційних бітів 768 заповнення, і послідовність 740 перевірки кадру (FCS). Як показано, поле 710 керування кадром в довжину два байти, поле 720 тривалості в довжину два байти, адреса 720 прийому в довжину шість байтів, поле 762 адреси передачі в довжину шість байтів, поле 764 довжини в довжину один байт, поле інформації STA є змінною довжини N*Х, біти 768 заповнення є змінною довжини M, і FCS 740 в довжину чотири байти. У різних варіантах здійснення, опорний сигнал 760 може пропускати одне або більше полів, показаних на Фіг. 7C, і/або включати в себе одне або більше полів, не показаних на Фіг. 7C, включаючи будь-яке з 19 UA 115598 C2 5 10 15 20 25 30 35 40 45 50 55 60 полів, що розглядаються в даному документі. Фахівцеві у даній галузі техніки буде зрозуміло, що поля в опорному сигналі 760 можуть бути інших відповідних довжин, і можуть бути в іншій черговості. Зокрема, поле 730 адреси прийому, поле 764 довжини, і/або біти 768 заповнення можуть бути пропущені. У деяких варіантах здійснення, опорний сигнал 760 є кадром дозволувідправлення. [0133] У різних варіантах здійснення, RA 730 присутній тільки у випадку, коли він використовується для ідентифікації групи STA-одержувачів. Поле 764 довжини може включати в себе або довжину N в байтах інформаційної ділянки 766, або кількість X полів інформації STA. Поле 766 інформації STA може включати в себе одну або більше вказівок з розрахунку на STA, перераховані вище. У різних варіантах здійснення, воно може мати одну і ту ж довжину для кожної STA. Біти 768 заповнення можуть включати в себе M бітів заповнення, для збільшення довжини кадру. [0134] У одному варіанті здійснення, якщо повідомлення CTX відправляється через декілька каналів, можливе будь-яке з наступного: воно може бути відправлене як один кадр з BW передачі, що охоплює сукупну BW передачі, розподілену для передач UL; воно може бути відправлене як дублікат по всіх каналах, розподілених для передач UL, тобто, кожного CTX, що міститься в точності однакове по каналах; і воно може бути різним на канал, переносячи різну інформацію для різних STA, що здійснюють прийом по різних каналах. У різних варіантах здійснення, CTS, що відправляються по різних каналах або з різною BW, або з різною інформацією, можуть мати різну довжину, що може бути протилежним цілі надання опорного часу синхронізації всім STA для передачі UL. Таким чином, для того щоб всі CTS були однакової довжини, кожне CTX може включати в себе деяку кількість байтів заповнення з тим, щоб довжина всіх CTX була однаковою. [0135] У іншому варіанті здійснення, кадр CTX може супроводжуватися додатковим кадром "наповнювачем" (filler), що відправляється тим же самим відправником CTX, після часу SIFS. Кадр наповнювач може служити для того, щоб зберігати середовище зайнятим і надавати додатковий час STA для обробки і інтерпретації інформації CTX і для підготовки наступної передачі UL. У різних варіантах здійснення, кадр наповнювач може бути будь-яким з нульового пакету даних (NDP), CTS, або іншого кадру керування. Кадр наповнювач також може надавати додатковий захист відносно майбутніх передач. [0136] У різних варіантах здійснення, потреба в, або включення, заповненні і/або кадрі наповнювачі може бути вказана STA для AP за допомогою вказівки при асоціації (наприклад, в запиті асоціації) або за допомогою обміну адміністрування. STA також може вказувати кількість часу, необхідну для обробки, яка може визначати об'єм необхідного заповнення. [0137] Коли передача ініціюється AP з допомогою CTX, переважно AP може планувати передачі у час, де декілька STA прокидаються і мають доступні дані, отже максимально збільшуючи ефективність. При використанні режимів, що плануються, AP також може вказувати STA про те, що не дозволена передача поза запланованими періодами. Дана вказівка може бути включена в маяк або включена в фазу налаштування (дивись "Налаштування", нижче) для кожної STA. ПРАВО НА ПЕРЕДАЧУ [0138] Як розглядалося вище, AP може вказувати список STA, які мають право на передачу, наприклад, в опорному сигналі 700 (Фіг. 7A) або під час планування передачі. STA 506A-506E можуть вказувати, що вони мають дані, які повинні бути передані, в полі керування QoS будьякого пакету даних, що відправляється STA 506A-506E до AP 504. У варіанті здійснення, STA506A-506E може передавати нульовий кадр даних QoS до AP 504, який може включати в себе поле керування QoS, для вказівки того, що STA 506A-506E має буферизовані одиниці для передачі. У деяких варіантах здійснення, STA 506A-506E можуть передавати поле керування QoS в будь-якому кадрі даних, використовуючи звичайні процедури конкуренції. AP 504 може приймати поле керування QoS, визначати, які STA 506A-506E мають дані для передачі, і визначати яким STA 506A-506E вказувати право на передачу. У деяких варіантах здійснення, STA 506A-506E можуть вказувати, що вони мають дані, які повинні бути передані, за допомогою кодування вказівки даних висхідної лінії зв'язку в кадрі Опитування енергозбереження (PS-Опитування) відповідно до 802.11 ah. У деяких варіантах здійснення, STA 506A-506E можуть вказувати, що вони мають дані, які повинні бути передані, за допомогою передачі іншого кадру через конкуренцію CSMA. У деяких варіантах здійснення, AP 504 може вказувати вікно протягом якого STA 506A-506E повинні передавати вказівки, що вони мають буферизовані одиниці. Вікно часу може бути оголошене в Маяку і, по суті, аналогічне RAW в деяких варіантах здійснення. Оголошення може бути реалізоване, наприклад, за допомогою використання інформаційного елемента RPS як задано стандартом IEEE 802.11ah, з 20 UA 115598 C2 5 10 15 20 25 30 35 40 45 50 55 60 наступною зміною: тип RAW вказується тільки для вказівки UL. AP також може планувати TWT з кожною окремою STA, щоб дозволити STA відправляти вказівку UL. РОЗПОДІЛ КАНАЛУ [0139] Фіг. 8 показує іншу діаграму 850 хронометражу, в якій можуть бути використані аспекти даного розкриття. Як ілюструється на Фіг. 8, AP 504 передає повідомлення 802, 804, 806, і 808 розподілу каналу по кожному з каналів 520, 522, 524, і 526, відповідно. Повідомлення CHA 802, 804, 806, і 808 розподілу каналу надають інформацію STA 506A-506E відносно того, який канал розподілений якій STA. У деяких варіантах здійснення, повідомлення 802, 804, 806, і/або 808 розподілу каналу можуть бути повідомленням MAC або опорним сигналом 800 (Фіг. 8), описаним вище. [0140] У варіанті здійснення, якщо доступна нова преамбула 528 PHY шару, преамбула 528 PHY шару включає в себе поле ідентифікації групи, яке відповідає розподілу каналу STA групи. [0141] У варіанті здійснення, канали можуть бути заздалегідь розподіленими, вибраними STA 506A-506E, і/або вибраними AP 506A-506E і явним чином отримані за допомогою обміну повідомленнями через повідомлення 802, 804, 806, і/або 808 розподілу каналу. Повідомлення 802, 804, 806, і/або 808 розподілу каналу можуть бути відправлені в будь-який час перед передачею кожною STA. У іншому варіанті здійснення, AP 504 може включати розподіл каналу в опорні сигнали 601-604 CTX (Фіг. 6A-6F) або кадри 802, 804, 806, і/або 808 MAC, відправлені безпосередньо перед передачею 510, 512, 514, і/або 518 даних. Розподіл каналу може бути вказаний за допомогою однієї або більше MAC-адрес, AID, часткових або хешованих AID, і відповідних ідентифікаторів каналу. [0142] У іншому варіанті здійснення, може бути задана група, яка включає в себе декілька STA, кожній STA може бути призначена позиція в групі, і група може бути ідентифікована за допомогою ID групи або за допомогою багатоадресної MAC-адреси. Таким чином, канал, розподілений STA, може бути ідентифікований за допомогою ID групи або багатоадресної MACадреси, і додатково за допомогою позиції STA в групі, що ідентифікується ID групи. Повідомлення для встановлення 510, 512, 514, і/або 518 даних UL-FDMA і можуть переноситися кадрами адміністрування. Повідомлення для вказівки розподілу каналу для конкретної передачі даних можуть переправлятися кадрами адміністрування або керування, відправленими перед передачею 510, 512, 514, і/або 518 даних (наприклад, ці кадри можуть не передаватися на основі SIFS або PIFS, як описано вище), або можуть бути відправлені по кадру синхронізації або MAC, що безпосередньо передує передачі 510, 512, 514, і/або 518 даних. У варіантах здійснення, де розподіл каналу включається в опорні повідомлення 601-604 CTX або кадр CFОпитування, адреса приймача може включати в себе багатоадресну MAC-адресу, відповідну групі, і, отже, ідентифікуючий канал для STA. [0143] У варіантах здійснення, де канали є заздалегідь розподіленими, і коли кількість STA вища порогової величини і запити трафіка від STA схожі, тоді випадковий статичний розподіл може бути використаний (наприклад, кожна STA розподіляється каналу, напів-статично). AP 504 може вказувати STA 506A-506E, яка станція розподілена якому каналу (наприклад, через повідомлення 802, 804, 806, і/або 808 розподілу каналу). Якщо канали вибираються STA 606A506E, STA 506A-506E можуть вибирати і чекати на каналі, якому надається перевага відповідною STA 506A-506E. STA 506A-506E можуть явно або неявно (наприклад, через будьяку передачу) повідомляти AP 504 про їх присутність на відповідному каналі. [0144] У варіантах здійснення, де розподіл передається за допомогою обміну повідомленнями явно, повідомлення 802, 804, 806, і/або 808 розподілу каналу можуть бути відправлені по кожному з каналів або тільки первинному каналу. Де STA 506A-506E неявним чином повідомляють AP 504 про їх присутність, AP 504 може дізнатися місцеположення STA 506A-506E на основі прийому будь-якого кадру даних, керування, і/або адміністрування, переданого STA 506A-506E для звичайної роботи. Іншими словами, кадр даних, керування, і/або адміністрування може не обов'язково бути призначене для вказівки каналу. У варіантах здійснення де STA 506A-506E виконані з можливістю прийому кадрів по декількох каналах, прийом опорного сигналу, адресованого STA, по певному каналу може неявним чином вказувати на те, що певний канал розподілений адресованій STA. Зокрема, AP 504 може передавати декілька опорних кадрів CTX по декількох каналах, кожний адресований різною STA, тим самим задаючи розподіл каналу. СТАДІЯ ЗАХИСТУ [0145] У різних варіантах здійснення, як розглянуто вище в зв'язку з Фіг. 6D-6F повідомлення запиту-на-відправку (RTX) і CTX використовуються AP 504 і STA 506A-506E, щоб гарантувати те, що заданий канал вільний. Поле тривалості в RTX і CTX може вказувати тривалість, яка охоплює безпосередньо наступну передачу, плюс необхідні квитанції. 21 UA 115598 C2 5 10 15 20 25 30 35 40 45 50 55 60 СТАДІЯ КВІТИРУВАННЯ [0146] У варіанті здійснення, обмеження можуть бути накладені на тривалість пакету. У деяких варіантах здійснення, передачі за допомогою STA 506A-506E мають різні довжини. У інших варіантах здійснення, передачі за допомогою STA 506A-506E мають однакову довжину. [0147] Услід за зв'язками 510, 512, 514, і/або 518 UL, AP 504 може відповідати за допомогою блокової квитанції (BA), яка квітирує те, що був прийнятий зв'язок DL. AP 504 може відповідати з допомогою BA за власною волею або їй може бути відправлене запрошення за допомогою STA 506A-506E (наприклад, через запит блокової квитанції (BAR)). Якщо STA 506A-506E всі виконані з можливістю прийому по будь-якому каналу, або всі виконані з можливістю прийому щонайменше по одному і тому ж спільному каналу (такому як основний канал), AP 504 може здійснювати широкомовну передачу єдиної блокової квитанції (BBA). Кадр BBA несе вказівки блокової квитанції для декількох STA, можливо всіх STA, які відправили дані в UL. Додаткова інформація відносно кадрів BBA може бути знайдена в Попередній Заявці США № 61/267,734, поданій 08 грудня 2009 р., яка включена в даний опис за допомогою посилання, і в заявці, озаглавленій "METHOD AND APPARATUS FOR MULTICAST BLOCK ACKNOWLEDGEMENT", прикріпленій до цього документа. [0148] У варіанті здійснення, BBA може бути відправлена по первинному каналу. У різних варіантах здійснення, AP 504 і/або STA 506A-506E можуть передавати BA, BAR, і/або BBA в успадкованому або високоефективному форматі одиниці даних фізичного протоколу (PPDU). У деяких варіантах здійснення, де AP 504 і/або STA 506A-506E передають BA, BAR, і/або BBA у високоефективному форматі PPDU, смуга пропускання може бути меншою 20 МГц. Більше того, різні BA, BAR, і/або BBA можуть мати різну тривалість, яка може залежати від смуги пропускання, що використовується для передачі. Включені в цей документ діаграми хронометражу, і різні повідомлення, які вони показують, зображені не в масштабі. [0149] Фіг. 9A-9C показують додаткові діаграми хронометражу, в яких можуть бути використані аспекти даного розкриття. Зокрема, Фіг. 9A-9C ілюструють використання BA, BAR, і BBA, як описаних в даному документі. У варіанті здійснення, передачі 510, 512, 514, і 518 не закінчуються в один і той же час, AP 504 відповідає відразу з допомогою BA після того, як завершений зв'язок UL. AP 504 потім відповідає на передачі, що залишилися за допомогою BA після прийому BAR. STA 506A-506E можуть передавати BAR по каналу, по якому був переданий зв'язок UL, первинному каналу, високоефективному первинному каналу (наприклад, первинному каналу, заданому для використання високоефективними пристроями), і/або будьякому іншому каналу. [0150] Наприклад, як ілюструється на Фіг. 9A, AP 504 може відповідати за допомогою BA 904A після того, як завершується зв'язок 514 UL. Після того як BA 904A була прийнята STA 506C, STA 506C може передавати BAR 902B до AP 505 по каналу 522, який є каналом, по якому зв'язок 512 DL був прийнятий за допомогою STA 506B. Як тільки AP 504 приймає BAR 902B, AP 504 може відповідати з допомогою BA 904B. Цикл BAR і BA потім продовжується застосовно до STA, що залишився (наприклад, STA 506A і STA 506E). AP 504 може видавати інструкцію STA 506A-506E, щоб встановити політику квітирування даних, переданих за допомогою STA 506A506E таким чином, що не більше ніж одна STA 506A-506E запитує негайну BA. У деяких варіантах здійснення, всі політики BA можуть бути встановлені в BA (не потрібно негайної відповіді), але AP може проте вибирати одну або більше STA і відправляти їм негайну BA. AP 504, після прийому негайного запиту квитанції або BAR, може передавати квитанцію або BA по тому ж самому каналу, по якому були прийняті дані, і/або по первинному каналу. Додатковий BAR може бути відправлений за допомогою STA 506A-506E по первинному каналу і/або по одному або більше з вторинних каналів, такому як той же самий каналу, по якому були передані дані. У цьому випадку, AP 504 може передавати квитанцію або BA по тому ж самому каналу, по якому був прийнятий BAR, і/або по первинному каналу. [0151] У варіанті здійснення, якщо зв'язки 510, 512, 514, і 518 закінчуються в один і той же час або близько до нього і/або де STA506A-506E можуть здійснювати прийом тільки по обмежених суб-каналах, AP 504 може відповідати з допомогою BA по кожному суб-каналу після того як завершуються зв'язки UL (наприклад, кінець передачі є ініціюючою подією для AP 504 для відправлення BA). BA можуть бути передані по тому ж самому каналу, що і канал, по якому був прийнятий зв'язок UL. Наприклад, як ілюструється на Фіг. 9B, AP 504 відповідає за допомогою BA 904A-904D безпосередньо після того, як завершуються зв'язки 510, 512, 514, і 518 UL. BA 904A-904D можуть бути передані паралельно. [0152] У варіантах здійснення, де всі STA 506A-506E виконані з можливістю декодування пакету по будь-якому каналу, або первинному каналу 526, AP 504 може здійснювати широкомовну передачу BBA після того, як завершуються зв'язки 510, 512, 514, і 518 UL. 22 UA 115598 C2 5 10 15 20 25 30 35 40 45 50 55 60 Наприклад, як ілюструється на Фіг. 9C, AP 504 передає BBA 904E по первинному каналу 526 у відповідь на припинення зв'язків510, 512, 514, і 518 UL, що завершилися. Оскільки всі STA 506A-506E можуть декодувати BBA 904E, то передається тільки одна. Де одна з STA 506A-506E є успадкованою STA, AP 504 може видавати інструкцію високоефективним STA, щоб вони мали передачу, яка коротша передачі успадкованої STA. Тривалість передачі від успадкованої STA може матися на увазі з поля тривалості, встановленого в кадрі RTX. Більше того, AP 504 може видавати інструкцію високоефективним STA по використанню політики без ACK. ВИПАДКИ ВИКОРИСТАННЯ [0153] У варіанті здійснення, протокол ULFDM, описаний в даному документі в зв'язку з Фіг. 5A-9C, реалізовується в деяких додатках. Наприклад, BSA може включати в себе успадковані STA і високоефективні STA. Протокол ULFDM може використовувати інакше невикористовувану смугу пропускання в середовищі зв'язку за допомогою призначення деяким з STA ділянки інакше невикористовуваної смуги пропускання. Це може дозволити успадкованим STA і/або високоефективним STA здійснювати зв'язок паралельно. Це може надавати переваги, якщо діапазон BSS бездротової мережі обмежений користувачами з високою швидкістю. [0154] Як інший приклад, рознесення частоти може бути досягнуте, якщо PHY шар використовує підхід тонів, які перемежовуються. За допомогою рознесення частоти, створюється система стрибкоподібної зміни частоти, яка вимагає мінімальної координації перешкод. Тони можуть бути розділені на два або більше підмножин. Перша STA може передавати і/або приймати дані через тони в першій підмножині, а друга STA може передавати і/або приймати дані через тони у другій підмножині. Оскільки перша підмножина і друга підмножина не перекриваються, можна уникнути перешкод. НАЛАШТУВАННЯ [0155] У різних варіантах здійснення, передача ULFDMA може вказувати конкретні можливості (наприклад, запитані або необхідні) для STA. STA, які не мають вказані можливості, можуть не використовувати передачу ULFDMA. Отже, передача ULFDMA не може використовуватися всіма STA. [0156] У деяких варіантах здійснення, AP може визначати, які STA є такими, що потенційно беруть участь в передачі ULFDMA. Кожна STA може вказувати її можливості за допомогою встановлення одного або більше бітів в запиті Зондування/Асоціації. У деяких варіантах здійснення, STA може вказувати готовність брати участь в передачі ULFDMA за допомогою відправлення запиту до AP через кадр адміністрування. [0157] У різних варіантах здійснення, запит може бути перенесений в додатковому інформаційному полі під час налаштування технічних умов трафіка (TSPEC), наприклад, як задано в технічному описі IEEE 802.11. У різних варіантах здійснення, запит також може бути перенесений під час налаштування процедури додавання BA (ADDBA). У різних варіантах здійснення, запит може бути перенесений за допомогою нової угоди адміністрування, при цьому STA відправляє кадр адміністрування до AP, що включає в себе запит і додаткові релевантні параметри для роботи, такої як можливість по потужності передачі, шаблон трафіка, QoS для якого запитується процедура, час на обробку CTX, і т. д. [0158] У деяких варіантах здійснення, STA, що оголошує можливість, може не запитувати ініціювання використання ULFDMA. Замість цього, AP може запитувати у STA параметри, необхідні для роботи ULFDMA. У деяких варіантах здійснення, STA може бути змушена до прийняття запиту. У деяких варіантах здійснення, STA може відхилити запит. У різних варіантах здійснення AP також може оголошувати свої можливості для прийому передач ULFDMA. Таке оголошення може бути вказане за допомогою одного або більше бітів у відповіді зондування, відповіді асоціації і/або маяках. РОБОТА [0159] У різних варіантах здійснення, всі опції, що розглядаються в даному документі, можуть бути об'єднані в ефективний спосіб використання UL-FDMA. Зокрема, як описано вище, AP може задавати призначені інтервали часу для передач DL/UL і для збору запитів від STA. У одному варіанті здійснення, AP може планувати операції таким чином, що досягається наступна послідовність операцій, при цьому круглі дужки вказують необов'язковість, квадратні дужки вказують, що вкладена послідовність може бути повторювана декілька разів в рамках інтервалу маяка, і операції відділені крапкою з комою: Маяк; [(обмежений інтервал доступу для PSОпитувань або запити UL); обмежений інтервал доступу для передачі DL; обмежений інтервал доступу для передач UL]. У одному варіанті здійснення, AP може планувати операції таким чином, що досягається наступна послідовність операцій, при цьому круглі дужки вказують необов'язковість, квадратні дужки вказують, що вкладена послідовність може бути повторювана декілька разів в рамках інтервалу маяка, і операції відділені крапкою з комою: Маяк; 23 UA 115598 C2 5 10 15 20 25 30 35 40 45 50 55 60 [(обмежений інтервал доступу для PS-Опитувань); обмежений інтервал доступу для передачі DL; (обмежений інтервал доступу для запиту UL); обмежений інтервал доступу для передач UL]. У одному варіанті здійснення, AP може планувати операції як показано на Фіг. 9D. [0160] Фіг. 9D показує додаткову діаграму 900 хронометражу, в якій можуть бути використані аспекти даного розкриття. У різних варіантах здійснення, AP може захищати або втримувати середовище для всієї послідовності за допомогою встановлення NAV для всіх незапланованих STA або зберігаючи не більше ніж час SIFS або PIFS незайнятості середовища по всій послідовності. Як показано на Фіг. 9D, під час HEW можливість 992 передачі (TXOP) включає в себе обмежені інтервали доступу для передачі 994 DL, час 996 SIFS (або більш короткий період), HEW інтервал 998 довільного доступу UL, і HEW інтервал 999 призначений доступу до каналу UL. [0161] Як показано на Фіг. 9D, AP може забезпечувати приріст доступу до середовища за допомогою звичайної конкуренції або за допомогою заздалегідь заданого розкладу. AP може потім захищати певний інтервал часу, що називається можливістю 992 передачі (TXOP). Захист може бути досягнутий за допомогою відправлення кадру, який може встановлювати NAV або за допомогою планування, яке не надає певним небажаним STA можливість передачі під час TXOP 992. Під час TXOP 992, AP може планувати окремі інтервали часу для зв'язку UL, зв'язку DL, і для збору запитів від STA відносно зв'язку UL. У рамках інтервалу зв'язку UL, будь-який з режимів, що описуються в даному документі, може бути використаний для ULFDMA передач. У рамках часу, зарезервованого для вказівки трафіка UL, STA може використовувати будь-який з описаних в даному документі способів (Нульовий QoS, PS-Опитування вказівкою висхідної лінії зв'язку, і Дані з встановленим полем Ще Дані). Більше того, передача такої вказівки може бути запланована AP або може відбуватися через конкуренцію. AP може втримувати керування над середою, роблячи безперечним те, що в рамках TXOP 992 невикористовуваним є час не більше SIFS або PIFS. БЛОК-СХЕМИ [0162] Фіг. 10 показує блок-схему 1000 для зразкового способу бездротового зв'язку, який може бути використаний в рамках системи 500 бездротового зв'язку з Фіг. 5. Спосіб може бути реалізований загалом або частково за допомогою пристроїв, що описуються в даному документі, таких як бездротовий пристрій 402, показаний на Фіг. 4. Незважаючи на те, що спосіб, який ілюструється, описується в даному документі з посиланням на систему 100 бездротового зв'язку, розглянуту вище в зв'язку з Фіг. 1, системи 200, 250, 300, і 500 бездротового зв'язку, розглянуті вище в зв'язку з Фіг. 2-3 і 5A, і бездротовий пристрій 402, розглянутий вище в зв'язку з Фіг. 4, фахівцеві у даній галузі техніки буде зрозуміло, що спосіб, який ілюструється, може бути реалізований за допомогою іншого пристрою, що описується в даному документі, або будь-якого іншого відповідного пристрою. Незважаючи на те, що спосіб, який ілюструється, описується в даному документі з посиланням на конкретну черговість, в різних варіантах здійснення, блоки в даному документі можуть бути виконані в іншій черговості, або пропущені, і можуть бути додані додаткові блоки. [0163] Спочатку, в блоці 1010, точка доступу визначає робочу характеристику для кожного бездротового пристрою в наборі бездротових пристроїв, асоційованих з точкою доступу. Наприклад, AP 504 може визначати одну або більше робочих характеристик для кожної STA 506A-506E в BSA 502. У різних варіантах здійснення, робоча характеристика може включати в себе фізичні і/або RF характеристики, такі як, наприклад, відношення рівня сигналу до сукупного рівня взаємних перешкод і шумів (SINR), RF геометрію, індикатор рівня сигналу (RSSI), що приймається, значення схеми модуляції і кодування (MCS), рівень перешкод, рівень сигналу, можливість передачі, і т. д. [0164] Потім, в блоці 1020, точка доступу розподіляє по категоріях кожний бездротовий пристрій в наборі на щонайменше першу і другу підмножини бездротових пристроїв на основі робочої характеристики. Перший набір бездротових пристроїв може мати вищу робочу характеристику, ніж другий набір бездротових пристроїв. Наприклад, AP 504 може розподіляти по категоріях кожну STA 506A-506E в BSA 502 на першу і другу підмножини. У варіанті здійснення, перша підмножина бездротових пристроїв може включати в себе пристрої всередині-стільника, а друга підмножина бездротових пристроїв може включати в себе пристрої краю-стільника. Наприклад, AP 504 може розподіляти по категоріях STA 506A-506C як пристрої всередині-стільника, оскільки вони фізично близько і можуть мати сигнал великої потужності. На противагу, AP 504 може розподіляти по категоріях STA 506D-506E як пристрої краю-стільника, оскільки вони віддалені і можуть мати більш низьке SINR. [0165] У різних варіантах здійснення, перша підмножина бездротових пристроїв може мати більш високе відношення рівня сигналу до сукупного рівня взаємних перешкод і шумів (SINR), 24 UA 115598 C2 5 10 15 20 25 30 35 40 45 50 55 60 більш високий рейтинг геометрії, більш високий індикатор рівня сигналу (RSSI), що приймається, ніж другу підмножину бездротових пристроїв, або більшу можливість передачі. У одному варіанті здійснення, перша підмножина бездротових пристроїв може мати більш високе значення схеми модуляції і кодування (MCS), ніж друга підмножина бездротових пристроїв. У одному варіанті здійснення, перша підмножина бездротових пристроїв може мати більш низькі перешкоди, ніж друга підмножина бездротових пристроїв. [0166] У деяких варіантах здійснення, точка доступу може призначати другий набір частот бездротового зв'язку другій підмножині бездротових пристроїв. Наприклад, AP 504 може призначати канал 526 STA 506E. AP 504 може призначати канали в координації з іншими пристроями, на основі перешкод, що спостерігаються, і т. д. [0167] У деяких варіантах здійснення, точка доступу може приймати вказівку другого набору частот бездротового зв'язку від щонайменше одного пристрою у другій підмножині бездротових пристроїв. Наприклад, STA 506E може робити своє власне призначення каналу, наприклад, на основі перешкод, що спостерігаються. STA 506E може передавати призначення каналу до AP 504. [0168] У деяких варіантах здійснення, точка доступу може передавати вказівку другого набору частот бездротового зв'язку до одного або більше пристроїв, не асоційованих з точкою доступу. Наприклад, з посиланням на Фіг. 2B, AP 254A може робити одне або більше призначень каналу і може вказувати призначення каналу асоційованим пристроям всерединістільника, наприклад, AP 254C і/або STA 256G. У деяких варіантах здійснення, точка доступу може приймати вказівку другого набору частот бездротового зв'язку від одного або більше пристроїв, не асоційованих з точкою доступу. Наприклад, STA 256G може натомість робити одне або більше призначень каналу і може повідомляти AP 254A і/або STA 256A. [0169] У деяких варіантах здійснення щонайменше один бездротовий пристрій у другій підмножині бездротових пристроїв може включати в себе успадкований пристрій, що не має можливості передачі по повній першій підмножині частот. Повертаючись до Фіг. 5A, наприклад, STA 506A може бути успадкованим пристроєм. У деяких варіантах здійснення, STA 506E може не мати можливості передачі по повній першій підмножині частот, так, як наприклад, де вона повинна передавати по первинному каналу. [0170] У деяких варіантах здійснення, точка доступу може приймати кадр готовності-довідправлення (RTX) від щонайменше одного пристрою у другій підмножині бездротових пристроїв. Наприклад, STA 506E може генерувати RTX 620 (Фіг. 6F) і передавати його до AP 604. У деяких варіантах здійснення, точка доступу може передавати опорний сигнал до щонайменше одного пристрою у другій підмножині бездротових пристроїв. Наприклад, AP 504 може передавати опорний сигнал 601 CTX, в деяких випадках у відповідь на RTX 620 за допомогою передачі. [0171] У різних варіантах здійснення, опорний сигнал може включати в себе вказівку часу відстрочки для сторонніх пристроїв. У варіанті здійснення, опорний сигнал може включати в себе вказівку пристроїв, які мають право на передачу в конкретний час. У варіанті здійснення, опорний сигнал може включати в себе призначення каналів одному або більше пристроям у другій підмножині бездротових пристроїв. Наприклад, розширене корисне навантаження 750 (Фіг. 7A) може включати в себе одне або більше призначень каналу або авторизації передачі. У деяких варіантах здійснення, авторизація передачі може включати в себе список адрес пристроїв, що мають право на передачу в конкретний час (наприклад, наступний час SIFS). Авторизація передачі може включати в себе ідентифікатор групи, заданий заздалегідь, наприклад, за допомогою AP 504. [0172] У варіанті здійснення, опорний сигнал може включати в себе вказівку рівня потужності, на якій щонайменше один пристрій повинен здійснювати передачу. Наприклад, розширене корисне навантаження 750 може включати в себе вказівку втрати від номінальної потужності передачі STA 506E, яку STA 506E може вказувати AP 504. [0173] У різних варіантах здійснення, опорний сигнал може включати в себе вказівку часу передачі щонайменше одного пристрою у другій підмножині бездротових пристроїв. У варіанті здійснення, опорний сигнал може включати в себе кадр дозволу-відправлення (CTS). У варіанті здійснення, опорний сигнал може включати в себе кадр дозволу-відправлення (CTS) і розширене корисне навантаження, що містить один або більше елементів корисного навантаження. У варіанті здійснення, опорний сигнал може включати в себе кадр дозволувідправлення (CTS), що містить поле керування високої пропускної здатності (HTC), що вказує один або більше цільових пристроїв. У варіанті здійснення, опорний сигнал може включати в себе агреговану одиницю даних протоколу керування доступом до середовища (A-MPDU), що містить кадр дозволу-відправлення (CTS) і один або більше елементів корисного навантаження. 25 UA 115598 C2 5 10 15 20 25 30 35 40 45 50 55 60 Наприклад, опорний сигнал може включати в себе опорний сигнал 700, описаний вище в зв'язку з Фіг. 7A. [0174] Далі, в блоці 1130, точка доступу приймає зв'язки від першої підмножини бездротових пристроїв по першому набору частот бездротового зв'язку. Наприклад, AP 504 може приймати зв'язки 510 від STA 506A. У деяких варіантах здійснення, зв'язки 510 можуть використовувати повну доступну смугу пропускання (наприклад, канали 308, 310, 312, і 314 з Фіг. 3). У деяких варіантах здійснення, зв'язки 510 можуть використовувати тільки ділянку доступної смуги пропускання. [0175] Згодом, в блоці 1140, точка доступу приймає зв'язки від другої підмножини бездротових пристроїв по другому набору частот бездротового зв'язку. Другий набір частот бездротового зв'язку є підмножиною перших. Наприклад, перша підмножина може включати в себе канали 526, 524, і 522. Друга підмножина може включати в себе канал 526. Відповідно, AP 504 може приймати зв'язок 518 від STA 506E по каналу 526. [0176] У інших варіантах здійснення, перший і другий набори частот бездротового зв'язку можуть бути взаємовиключними. Наприклад, перша підмножина може включати в себе канали 522 і 520, а друга підмножина може включати в себе канали 526 і 524. Відповідно, перший набір бездротових пристроїв може конкурувати нормальним чином за ділянку доступної смуги пропускання, в той час як другий набір бездротових пристроїв може використовувати FDMA для здійснення доступу до іншої ділянки доступної смуги пропускання. [0177] У деяких варіантах здійснення, точка доступу може паралельно приймати зв'язки від кожного пристрою у другій підмножині бездротових пристроїв. Наприклад, AP 504 може паралельно приймати зв'язок 518 від STA 506E по каналу 524, і приймати зв'язок 516 від STA 506D по каналу 524 (не показано). У деяких варіантах здійснення, точка доступу може планувати час, в який приймати зв'язки від другої підмножини бездротових пристроїв. [0178] У одному варіанті здійснення, точка доступу може планувати час, в який приймати зв'язки від другої підмножини бездротових пристроїв, і передавати опорний сигнал до щонайменше одного пристрою у другій підмножині бездротових пристроїв, в запланований час. Наприклад, в запланований час передачі, AP 504 може передавати опорний сигнал 700 для синхронізації STA 506A-506E. У одному варіанті здійснення, точка доступу може приймати, від щонайменше одного пристрою у другій підмножині бездротових пристроїв, вказівка того, що щонайменше один пристрій може бути готовий до відправлення даних. Наприклад, AP 504 може приймати RTX 620 від STA 506E (Фіг. 6F). [0179] У деяких варіантах здійснення, точка доступу може приймати, від щонайменше одного пристрою у другій підмножині бездротових пристроїв, поле якості послуги (QoS), яке вказує, що щонайменше один пристрій може бути готовий до відправлення даних. Наприклад, STA 506E може передавати поле QoS до AP 504 для вказівки того, що вона має дані, які повинні бути передані. У іншому варіанті здійснення, точка доступу може приймати, від щонайменше одного пристрою у другій підмножині бездротових пристроїв, кадр Опитування енергозбереження (PS-Опитування), який вказує, що щонайменше один пристрій може бути готовий до відправлення даних. Наприклад, STA 506E може передавати кадр PS-Опитування до AP 504 для вказівки того, що вона має дані, які повинні бути передані. [0180] У різних варіантах здійснення, перша підмножина частот бездротового зв'язку може включати в себе 20 або 40 або 80 МГц канал відповідно до стандарту Інституту Інженерів по Електротехніці і Радіоелектроніці (IEEE) 802.11. У різних варіантах здійснення, перша і друга підмножини частот бездротового зв'язку може знаходитися в рамках робочої смуги частот точки доступу. [0181] У різних варіантах здійснення, перший і другий зв'язки починаються в один і той же час, що указується опорним сигналом, в рамках меж помилки часу передачі. Наприклад, межі помилки часу передачі можуть бути пороговим значенням, в рамках якого перший і другий зв'язки починаються по суті в один і той же час. У різних варіантах здійснення, перший і другий зв'язки починаються в різні часи. [0182] У різних варіантах здійснення, перший і другий зв'язки закінчуються в один і той же час, що указується опорним сигналом, в рамках меж помилки часу передачі. Наприклад, межі помилки часу передачі можуть бути пороговим значенням, в рамках якого перший і другий зв'язки закінчуються по суті в один і той же час. У різних варіантах здійснення, перший і другий зв'язки закінчуються в різні часи. [0183] У різних варіантах здійснення опорний сигнал може бути відправлений за допомогою точки доступу відповідно до механізму множинного доступу з впізнанням несучої (CSMA). У різних варіантах здійснення опорний сигнал може бути відправлений точкою доступу у час, раніше запланований з допомогою щонайменше першого пристрою через сигналізацію 26 UA 115598 C2 5 10 15 20 25 30 35 40 45 50 55 60 адміністрування. У різних варіантах здійснення, опорний сигнал відправляється щонайменше по первинному каналу. У різних варіантах здійснення, опорний сигнал відправляється по первинному каналу і по всіх або ділянці вторинних каналів, які є незайнятими протягом часу впізнання перед передачею. У різних варіантах здійснення, опорний сигнал відправляється по каналах, сумісних з першим і другим пристроями. [0184] У різних варіантах здійснення щонайменше перший пристрій вказує точці доступу можливість використання каналу. У різних варіантах здійснення, опорний сигнал відправляється тільки по незайнятих каналах. У різних варіантах здійснення, опорний сигнал відправляється тільки по первинному каналу, з вказівкою, що тільки незайняті канали повинні використовуватися. [0185] У варіанті здійснення, спосіб, показаний на Фіг. 10, може бути реалізований в бездротовому пристрої, який може включати в себе схему визначення, схему розподілу по категоріях, і схему прийому. Фахівцям у даній галузі техніки буде зрозуміло, що бездротовий пристрій може мати більше компонентів, ніж спрощений бездротовий пристрій, що описується в даному документі. Бездротовий пристрій, що описується в даному документі, включає в себе тільки ті компоненти, які корисні для опису деяких значних ознак реалізацій в рамках об'єму формули винаходу. [0186] Схема визначення може бути виконана з можливістю визначення робочої характеристики. У деяких варіантах здійснення, схема генерування може бути виконана з можливістю виконання щонайменше блока 1010 з Фіг. 10. Схема визначення може включати в себе одне або більше з наступного: процесор 404 (Фіг. 4), DSP 420, засіб 418 виявлення сигналу (Фіг. 4), приймач 412 (Фіг. 4), і пам'ять 406 (Фіг. 4). У деяких реалізаціях, засіб для визначення може включати в себе схему визначення. [0187] Схема розподілу по категоріях може бути виконана з можливістю розподілу по категоріях кожного бездротового пристрою. У деяких варіантах здійснення, схема розподілу по категоріях може бути виконана з можливістю виконання щонайменше блока 1020 з Фіг. 10. Схема розподілу по категоріях може включати в себе одне або більше з наступного: процесор 404 (Фіг. 4), DSP 420, і пам'ять 406 (Фіг. 4). У деяких реалізаціях, засіб для розподілу по категоріях може включати в себе схему розподілу по категоріях. [0188] Схема прийому може бути виконана з можливістю прийому зв'язків від першої і другої підмножин бездротових пристроїв. У деяких варіантах здійснення, схема прийому може бути виконана з можливістю виконання щонайменше блоків 1030 і/або 1040 з Фіг. 10. Схема прийому може включати в себе одне або більше з наступного: приймач 412 (Фіг. 4), антену 416 (Фіг. 4), і приймач-передавач 414 (Фіг. 4). У деяких реалізаціях, засіб для прийому може включати в себе схему прийому. [0189] Фіг. 11 показує блок-схему 1100 для іншого зразкового способу бездротового зв'язку, який може бути використаний в рамках системи 500 бездротового зв'язку з Фіг. 5. Спосіб може бути реалізований загалом або частково за допомогою пристроїв, описаних в даному документі, таких як бездротовий пристрій 402, показаний на Фіг. 4. Незважаючи на те, що спосіб, який ілюструється, може бути описаний в даному документі з посиланням на систему 110 бездротового зв'язку, розглянуту вище в зв'язку з Фіг. 1, системи 200, 250, 300, і 500 бездротового зв'язку, розглянуті вище в зв'язку з Фіг. 2-3 і 5A, і бездротовий пристрій 402, розглянутий вище в зв'язку з Фіг. 4, фахівцеві у даній галузі техніки буде зрозуміло, що спосіб, який ілюструється, може бути реалізований за допомогою іншого пристрою, що описується в даному документі, або будь-якого іншого відповідного пристрою. Незважаючи на те, що спосіб, який ілюструється, описується в даному документі з посиланням на конкретну черговість, в різних варіантах здійснення, блоки в даному документі можуть бути виконані в іншій черговості, або пропущені, і можуть бути додані додаткові блоки. [0190] Спочатку, в блоці 1110, перший бездротовий пристрій приймає опорний сигнал від асоційованої точки доступу. Опорний сигнал вказує час спільної передачі зі щонайменше другим бездротовим пристроєм. Наприклад, STA 506E може приймати опорний сигнал 601 CTX (Фіг. 6C) від AP 504. [0191] Потім, в блоці 1120, перший бездротовий пристрій передає перший зв'язок до точки доступу на основі опорного сигналу. Зв'язок використовує першу підмножину частот бездротового зв'язку, доступних для використання, і є паралельним з другим зв'язком від другого бездротового пристрою. Другий зв'язок використовує другу підмножину частот бездротового зв'язку взаємовиключну з першою підмножиною. Наприклад, STA 506E може передавати зв'язок 518 по первинному каналу 526. Тим часом, STA 506A може передавати зв'язок 510 по каналу 524. Канал 524 включає в себе набір частот, які є взаємовиключними з набором частот в каналі 526. У варіанті здійснення, перший 27 UA 115598 C2 5 10 15 20 25 30 35 40 45 50 55 60 бездротовий пристрій може приймати опорний сигнал по другій підмножині частот бездротового зв'язку. Наприклад, STA 506E може приймати опорний сигнал 602 CTX по каналу 524 (Фіг. 6B), навіть незважаючи на те, що STA 506E не здійснює передачу по вторинному каналу 524. [0192] У варіанті здійснення, перший бездротовий пристрій може передавати запит відносно опорного сигналу до точки доступу. Наприклад, STA 506E може передавати RTX 620 (Фіг. 6F) по каналу 526. У варіанті здійснення, перший бездротовий пристрій може передавати запит відносно опорного сигналу до точки доступу по другій підмножині частот бездротового зв'язку. Наприклад, STA 506E може передавати RTX 620 по каналу 524 (Фіг. 6D) навіть незважаючи на те, що STA 506E не здійснює передачу зв'язку 518 по каналу 524. У варіанті здійснення, перший бездротовий пристрій може передавати кадр готовності-до-відправлення (RTX) до точки доступу. Наприклад, STA 506E може передавати RTX 620. [0193] У варіанті здійснення, перший бездротовий пристрій може приймати вказівку першої підмножини частот бездротового зв'язку від точки доступу. Наприклад, AP 504 може призначати STA 506E канал 526 для передачі зв'язку 518. AP 504 може вказувати канал 526, наприклад, в опорному сигналі 700, описаному вище в зв'язку з Фіг. 7A. В варіанті здійснення, перший бездротовий пристрій може приймати вказівку першого набору частот бездротового зв'язку від одного або більше пристроїв, не асоційованих з точкою доступу. Наприклад, з посиланням на Фіг. 2B, STA 256A може приймати призначення каналу від STA 256G і/або AP 254C. [0194] У варіанті здійснення, перший бездротовий пристрій може виявляти рівень перешкод по одній або більше частотах бездротового зв'язку і визначати першу підмножину частот бездротового зв'язку на основі рівня перешкод. Наприклад, з посиланням на Фіг. 6A, STA 506E може виявляти відносно високий рівень перешкод по каналах 524, 522, і 520, в порівнянні з каналом 526. Відповідно, STA 506E може визначати, що вона повинна здійснювати передачу зв'язку 518 по каналу 526. [0195] У варіанті здійснення, перший бездротовий пристрій може визначати першу підмножину частот бездротового зв'язку на основі каналу з тонами, що перемежовуються зі стрибкоподібною зміною частоти. Наприклад, STA 506E може визначати здійснення стрибкоподібної зміни частоти між каналом 524 і каналом 526. Як інший приклад, канал 526 може включати в себе канал з тонами, що перемежовуються з вбудованою стрибкоподібною зміною частоти. Відповідно, STA 506E може залишатися на каналі 526 по мірі того, як змінюються конкретні частоти в каналі 526. [0196] У варіанті здійснення, перший бездротовий пристрій може передавати вказівку першої підмножини частот бездротового зв'язку до точки доступу. Наприклад, після того, як STA 506E визначає, що вона буде здійснювати передачу зв'язку 518 по каналу 526, вона може передавати вибір каналу до AP 504, наприклад в полі QoS і/або кадрі PS-Опитування. У варіанті здійснення, перший бездротовий пристрій може передавати вказівку першого набору частот бездротового зв'язку до одного або більше пристроїв, не асоційованих з точкою доступу. Наприклад, з посиланням на Фіг. 2B, після того як STA 256A вибирає канал, вона може вказувати вибір каналу STA 256G і/або AP 254C. [0197] У варіанті здійснення, опорний сигнал може включати в себе вказівку часу відстрочки для сторонніх пристроїв. У варіанті здійснення, опорний сигнал може включати в себе вказівку пристроїв, які мають право на передачу в конкретний час. У варіанті здійснення, опорний сигнал може включати в себе вказівку рівня потужності, на якій щонайменше один пристрій повинен здійснювати передачу. [0198] У різних варіантах здійснення, опорний сигнал може включати в себе вказівку часу відстрочки для сторонніх пристроїв. У варіанті здійснення, опорний сигнал може включати в себе вказівку пристроїв, які мають право на передачу в конкретний час. У варіанті здійснення, опорний сигнал може включати в себе призначення каналів для одного або більше пристроїв у другій підмножині бездротових пристроїв. Наприклад, розширене корисне навантаження 750 (Фіг. 7A) може включати в себе одне або більше призначень каналу або авторизації передачі. У деяких варіантах здійснення, авторизація передачі може включати в себе список адрес пристроїв, що мають право на передачу в конкретний час (наприклад, наступний час SIFS). Авторизація передачі може включати в себе ідентифікатор групи, заданий заздалегідь, наприклад, за допомогою AP 504. [0199] У варіанті здійснення, опорний сигнал може включати в себе вказівку рівня потужності, на якій щонайменше один пристрій повинен здійснювати передачу. Наприклад, розширене корисне навантаження 750 може включати в себе вказівку втрати від номінальної потужності передачі STA 506E, яке STA 506E може вказувати AP 504. [0200] У різних варіантах здійснення, опорний сигнал може включати в себе вказівку часу передачі для щонайменше одного пристрою у другій підмножині бездротових пристроїв. У 28
ДивитисяДодаткова інформація
Назва патенту англійськоюChannel reservation in frequency multiplexed communication in dense wireless environments
Автори англійськоюMerlin, Simone, Barriac, Gwendolyn Denise, Sampath, Hemanth, Vermani, Sameer, Tian, Bin, Zhou, Yan, Tandra, Rahul
Автори російськоюМэрлин Симонэ, Барриак Гвэндолин Дэнис, Сампатх Хэмантх, Вэрмани Самир, Тянь Бин, Чжоу Ян, Тандра Рауль
МПК / Мітки
Мітки: частотним, щільних, мультиплексуванням, середовищах, зв'язку, системі, бездротових, способи
