Судно з оглядовою камерою

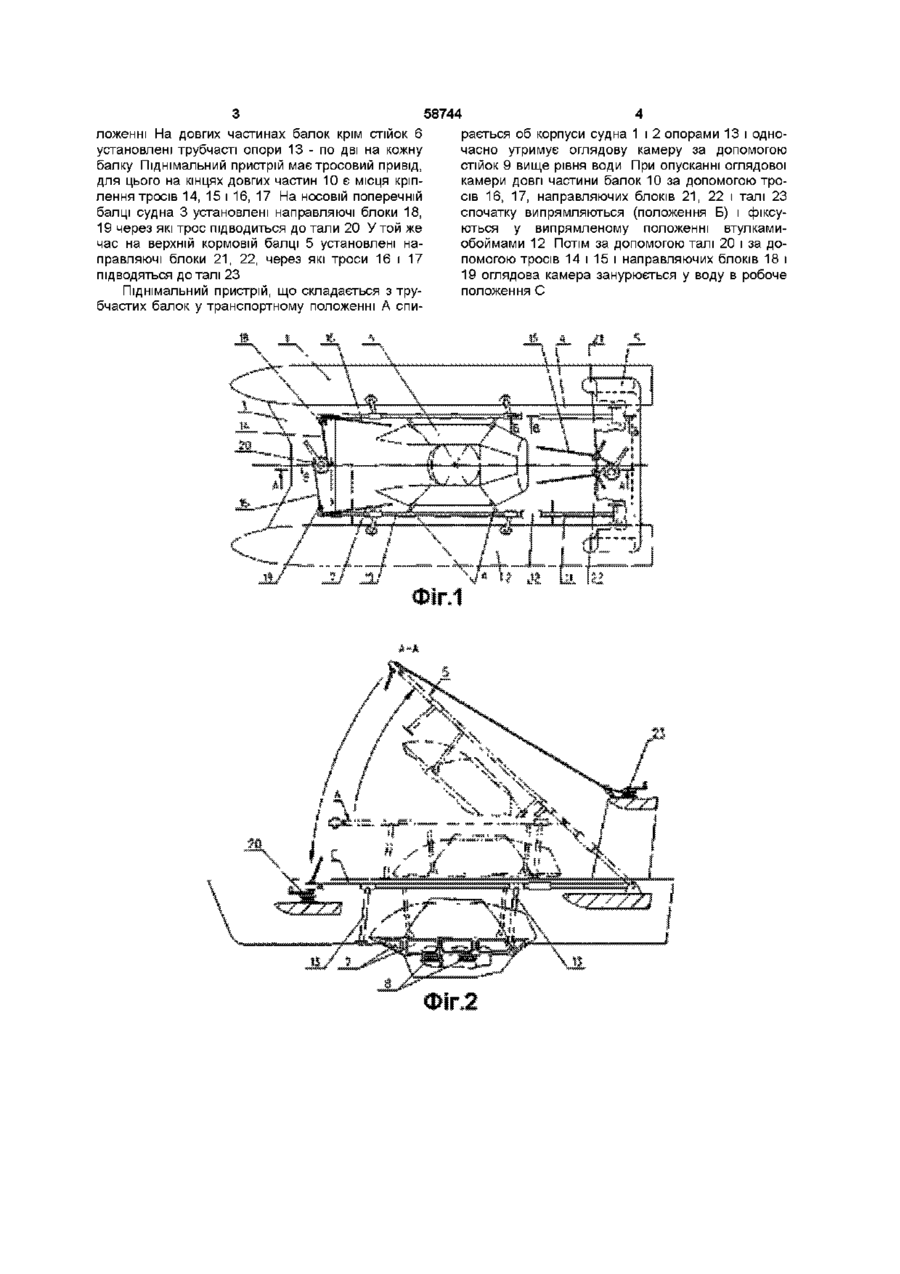

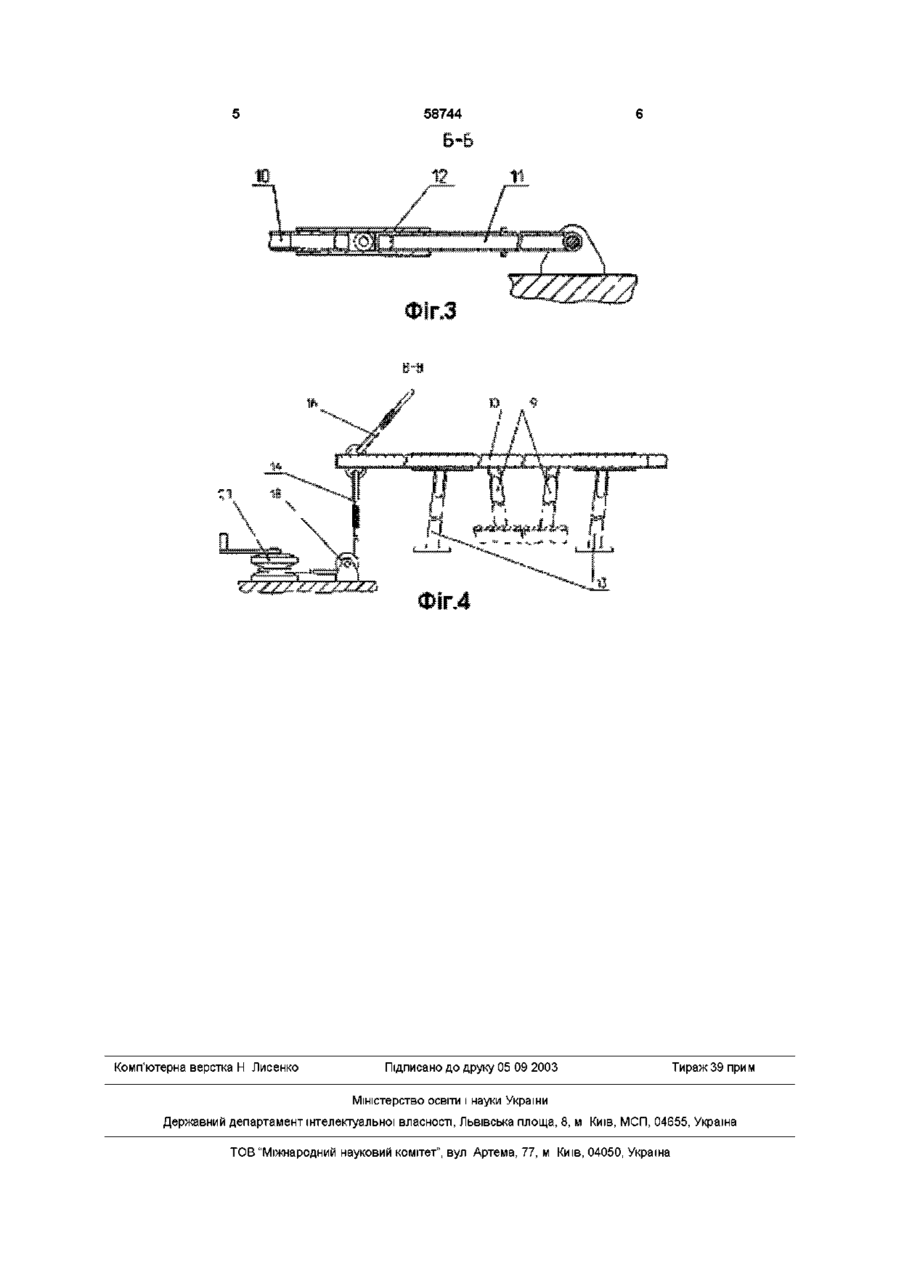

Судно з оглядовою камерою, що складається з водотонажного корпуса, оглядової камери з ог лядовими вікнами і місцями для пасажирів, яке відрізняється тим, що оглядова камера виконана у вигляді окремої водотонажної конструкції, при цьому на судні встановлено піднімальний пристрій, який шарнірно закріплений на корпусі судна, оглядова камера прикріплена до піднімального пристрою з можливістю переміщення Винахід відноситься до розділу суднобудування і може бути використаний як плавзасіб малої водотоннажності при проведенні дослідницьких і пошукових робіт, а також для туризму Серед відомих аналогів найбільш близьким є напівзаглибний апарат «Акваскоп» (ж-л «Катери і яхти», стор15, №101 1983р), що має оглядову камеру, яка у свою чергу є частиною корпуса цього апарата і має оглядові вікна, а також місця для пасажирів Корпус апарата «Акваскоп», виконаний заодно з оглядовою камерою, має велику водотоннажність і, як наслідок - велику протидію води руху судна Цей недолік усувається лише частково при зменшенні занурення апарата за допомогою баластової системи Метою винаходу є забезпечення меншої протидії води при русі судна з оглядовою камерою, а також можливість оснащення суден оглядовою камерою у вигляді окремої конструкції, яка при цьому не має баластової системи Поставлена мета досягається тим, що у відоме судно з оглядовою камерою, яке складається з водотонажного корпуса, оглядової камери, яка у свою чергу має оглядові вікна і місця для пасажирів, внесені наступні конструктивні зміни сама оглядова камера виконана у вигляді окремої конструкції і встановлюється між корпусами судна і поперечних балок судна, на судні встановлено підйомний пристрій, який шарнірне кріпиться до корпуса судна, оглядова камера прикріплена до піднімального пристрою Оглядова камера, виконана у вигляді окремої конструкції, дозволяє вста новлювати и на суднах, як додатковий елемент конструкції судна Можливість підйому оглядової камери за допомогою підйомного пристрою над рівнем води зменшує протидію води руху судна Піднімальний пристрій при опусканні оглядової камери занурює її у воду, що дозволяє обходитися без баластової системи Судно з оглядовою камерою проілюстровано фігурами графічного додатку На листі 1 креслення на фіг 1 показаний вид у плані На фіг 2 зображений перетин А-А судна (див фіг1) Фіг 3 МІСТИТЬ перетин Б-Б (див фіг 1) На фіг 4 показаний перетин В-В (див фіг 1) Як приклад конкретного виконання представлене судно з оглядовою камерою, у якому судно складається з корпусів 1 і 2, скріплених трьома поперечними балками - носової 3, нижньої кормової 4 і верхньої кормової 5 У прорізі між корпусами судна 1, 2 і балками 3, 4 розташована оглядова камера, яка виконана у вигляді окремої водотонажної конструкції і складається з корпуса камери 6, у якому встановлені оглядові вікна 7 Усередині корпуса камери розташовані місця для пасажирів 8 Піднімальний пристрій кріпиться до оглядової камери чотирма трубчастими стійками 9 і складається з трубчастих балок При цьому кожна з балок складається з довгої частини 10 і прикріпленої до неї шарнірно частини 11, у той же час частина 11 шарнірно кріпиться до кормової поперечної балки судна 4 Кожна з трубчастих балок має втулку-обойму 12 для фіксації їх у випрямленому по 1 00 ю 58744 ложенні На довгих частинах балок крім стійок 6 установлені трубчасті опори 13 - по дві на кожну балку Піднімальний пристрій має тросовий привід, для цього на кінцях довгих частин 10 є місця кріплення тросів 14, 15 і 16, 17 На носовій поперечній балці судна 3 установлені направляючі блоки 18, 19 через які трос підводиться до тали 20 У той же час на верхній кормовій балці 5 установлені направляючі блоки 21, 22, через які троси 16 і 17 підводяться до талі 23 Піднімальний пристрій, що складається з трубчастих балок у транспортному положенні А спи рається об корпуси судна 1 і 2 опорами 13 і одночасно утримує оглядову камеру за допомогою стійок 9 вище рівня води При опусканні оглядової камери довгі частини балок 10 за допомогою тросів 16, 17, направляючих блоків 21, 22 і талі 23 спочатку випрямляються (положення Б) і фіксуються у випрямленому положенні втулкамиобоймами 12 Потім за допомогою талі 20 і за допомогою тросів 14 і 15 і направляючих блоків 18 і 19 оглядова камера занурюється у воду в робоче положення С 58744 Комп'ютерна верстка Н Лисенко Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
