Закупорювальний пристрій з індикацією першого відкривання

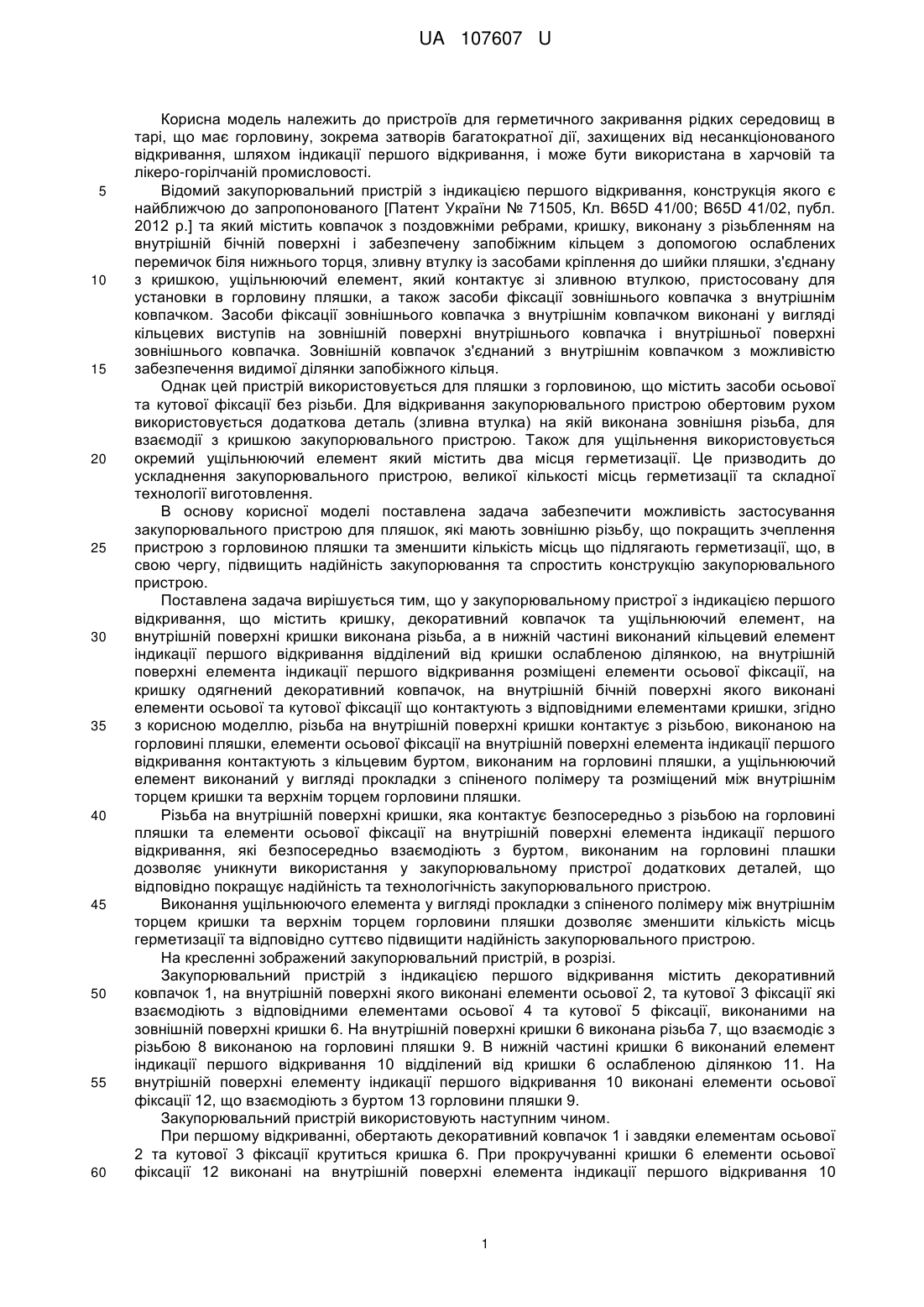

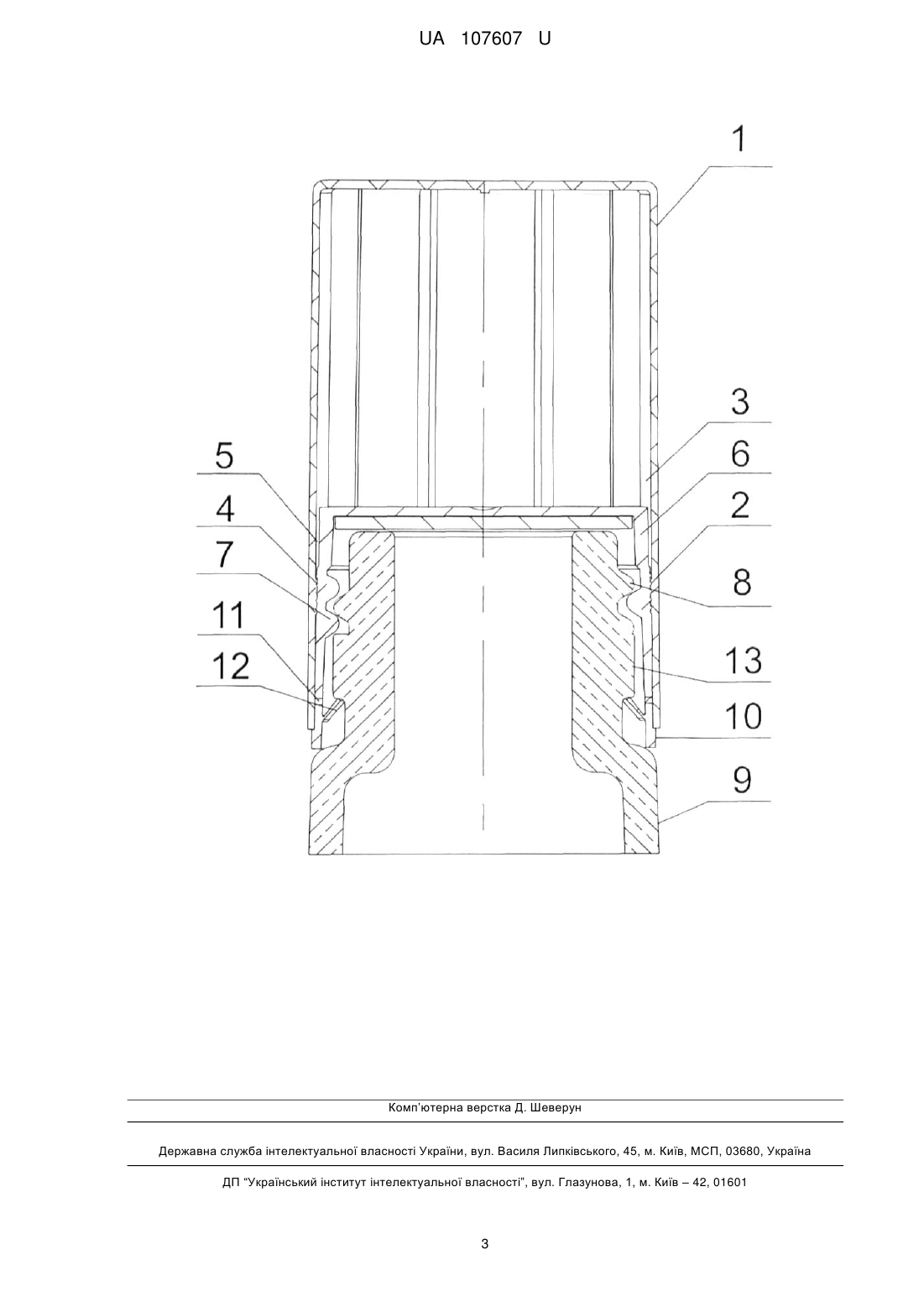

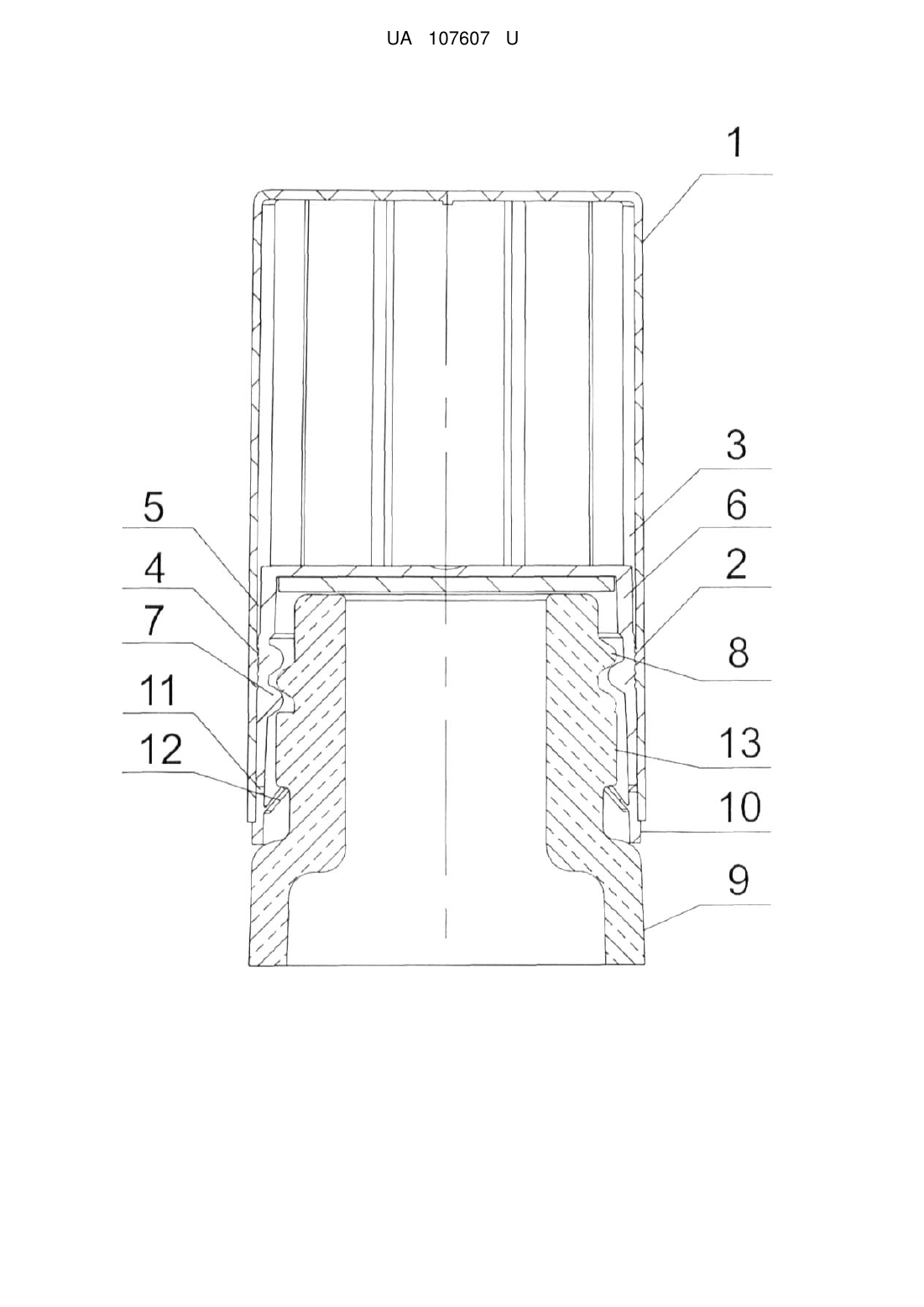

Реферат: UA 107607 U UA 107607 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для герметичного закривання рідких середовищ в тарі, що має горловину, зокрема затворів багатократної дії, захищених від несанкціонованого відкривання, шляхом індикації першого відкривання, і може бути використана в харчовій та лікеро-горілчаній промисловості. Відомий закупорювальний пристрій з індикацією першого відкривання, конструкція якого є найближчою до запропонованого [Патент України № 71505, Кл. B65D 41/00; B65D 41/02, публ. 2012 р.] та який містить ковпачок з поздовжніми ребрами, кришку, виконану з різьбленням на внутрішній бічній поверхні і забезпечену запобіжним кільцем з допомогою ослаблених перемичок біля нижнього торця, зливну втулку із засобами кріплення до шийки пляшки, з'єднану з кришкою, ущільнюючий елемент, який контактує зі зливною втулкою, пристосовану для установки в горловину пляшки, а також засоби фіксації зовнішнього ковпачка з внутрішнім ковпачком. Засоби фіксації зовнішнього ковпачка з внутрішнім ковпачком виконані у вигляді кільцевих виступів на зовнішній поверхні внутрішнього ковпачка і внутрішньої поверхні зовнішнього ковпачка. Зовнішній ковпачок з'єднаний з внутрішнім ковпачком з можливістю забезпечення видимої ділянки запобіжного кільця. Однак цей пристрій використовується для пляшки з горловиною, що містить засоби осьової та кутової фіксації без різьби. Для відкривання закупорювального пристрою обертовим рухом використовується додаткова деталь (зливна втулка) на якій виконана зовнішня різьба, для взаємодії з кришкою закупорювального пристрою. Також для ущільнення використовується окремий ущільнюючий елемент який містить два місця герметизації. Це призводить до ускладнення закупорювального пристрою, великої кількості місць герметизації та складної технології виготовлення. В основу корисної моделі поставлена задача забезпечити можливість застосування закупорювального пристрою для пляшок, які мають зовнішню різьбу, що покращить зчеплення пристрою з горловиною пляшки та зменшити кількість місць що підлягають герметизації, що, в свою чергу, підвищить надійність закупорювання та спростить конструкцію закупорювального пристрою. Поставлена задача вирішується тим, що у закупорювальному пристрої з індикацією першого відкривання, що містить кришку, декоративний ковпачок та ущільнюючий елемент, на внутрішній поверхні кришки виконана різьба, а в нижній частині виконаний кільцевий елемент індикації першого відкривання відділений від кришки ослабленою ділянкою, на внутрішній поверхні елемента індикації першого відкривання розміщені елементи осьової фіксації, на кришку одягнений декоративний ковпачок, на внутрішній бічній поверхні якого виконані елементи осьової та кутової фіксації що контактують з відповідними елементами кришки, згідно з корисною моделлю, різьба на внутрішній поверхні кришки контактує з різьбою, виконаною на горловині пляшки, елементи осьової фіксації на внутрішній поверхні елемента індикації першого відкривання контактують з кільцевим буртом, виконаним на горловині пляшки, а ущільнюючий елемент виконаний у вигляді прокладки з спіненого полімеру та розміщений між внутрішнім торцем кришки та верхнім торцем горловини пляшки. Різьба на внутрішній поверхні кришки, яка контактує безпосередньо з різьбою на горловині пляшки та елементи осьової фіксації на внутрішній поверхні елемента індикації першого відкривання, які безпосередньо взаємодіють з буртом, виконаним на горловині плашки дозволяє уникнути використання у закупорювальному пристрої додаткових деталей, що відповідно покращує надійність та технологічність закупорювального пристрою. Виконання ущільнюючого елемента у вигляді прокладки з спіненого полімеру між внутрішнім торцем кришки та верхнім торцем горловини пляшки дозволяє зменшити кількість місць герметизації та відповідно суттєво підвищити надійність закупорювального пристрою. На кресленні зображений закупорювальний пристрій, в розрізі. Закупорювальний пристрій з індикацією першого відкривання містить декоративний ковпачок 1, на внутрішній поверхні якого виконані елементи осьової 2, та кутової 3 фіксації які взаємодіють з відповідними елементами осьової 4 та кутової 5 фіксації, виконаними на зовнішній поверхні кришки 6. На внутрішній поверхні кришки 6 виконана різьба 7, що взаємодіє з різьбою 8 виконаною на горловині пляшки 9. В нижній частині кришки 6 виконаний елемент індикації першого відкривання 10 відділений від кришки 6 ослабленою ділянкою 11. На внутрішній поверхні елементу індикації першого відкривання 10 виконані елементи осьової фіксації 12, що взаємодіють з буртом 13 горловини пляшки 9. Закупорювальний пристрій використовують наступним чином. При першому відкриванні, обертають декоративний ковпачок 1 і завдяки елементам осьової 2 та кутової 3 фіксації крутиться кришка 6. При прокручуванні кришки 6 елементи осьової фіксації 12 виконані на внутрішній поверхні елемента індикації першого відкривання 10 1 UA 107607 U починають взаємодіяти з буртом 13, виконаним на горловині пляшки 9, та при подальшому обертанні руйнують ослаблену ділянку 11 та елемент індикації першого відкривання 10 випадає з під декоративного ковпачка 1. 5 10 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Закупорювальний пристрій з індикацією першого відкривання, який містить кришку, декоративний ковпачок та ущільнюючий елемент, на внутрішній поверхні кришки виконана різьба, а в нижній частині виконаний кільцевий елемент індикації першого відкривання відділений від кришки ослабленою ділянкою, на внутрішній поверхні елемента індикації першого відкривання розміщені елементи осьової фіксації, на кришку одягнений декоративний ковпачок, на внутрішній бічній поверхні якого виконані елементи осьової та кутової фіксації, що контактують з відповідними елементами кришки, який відрізняється тим, що різьба на внутрішній поверхні кришки контактує з різьбою, виконаною на горловині пляшки, елементи осьової фіксації на внутрішній поверхні елемента індикації першого відкривання контактують з кільцевим буртом, виконаним на горловині пляшки, а ущільнюючий елемент виконаний у вигляді прокладки з спіненого полімеру та розміщений між внутрішнім торцем кришки та верхнім торцем горловини пляшки. 2 UA 107607 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
