Прилад для дозованого компресійного впливу на очні яблука

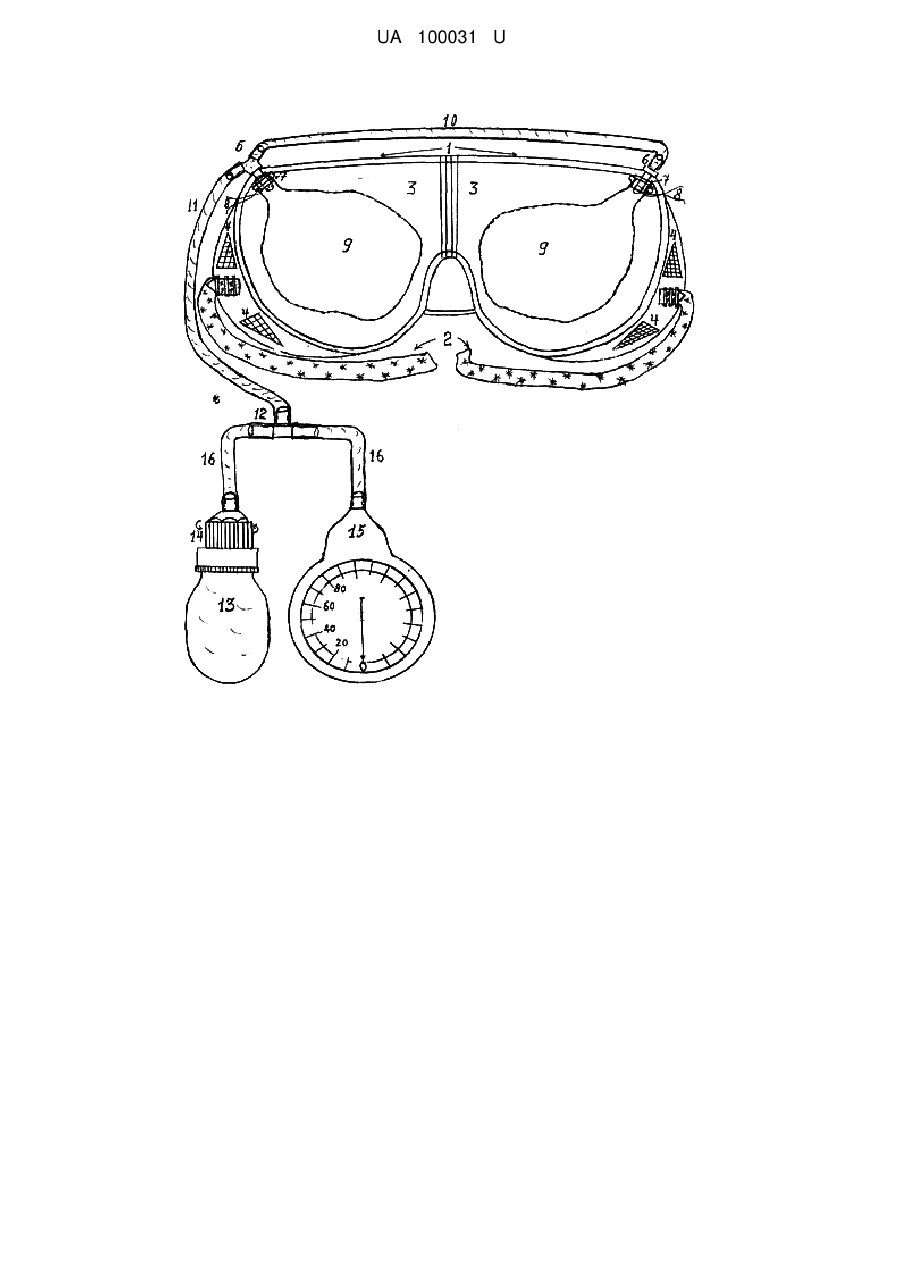

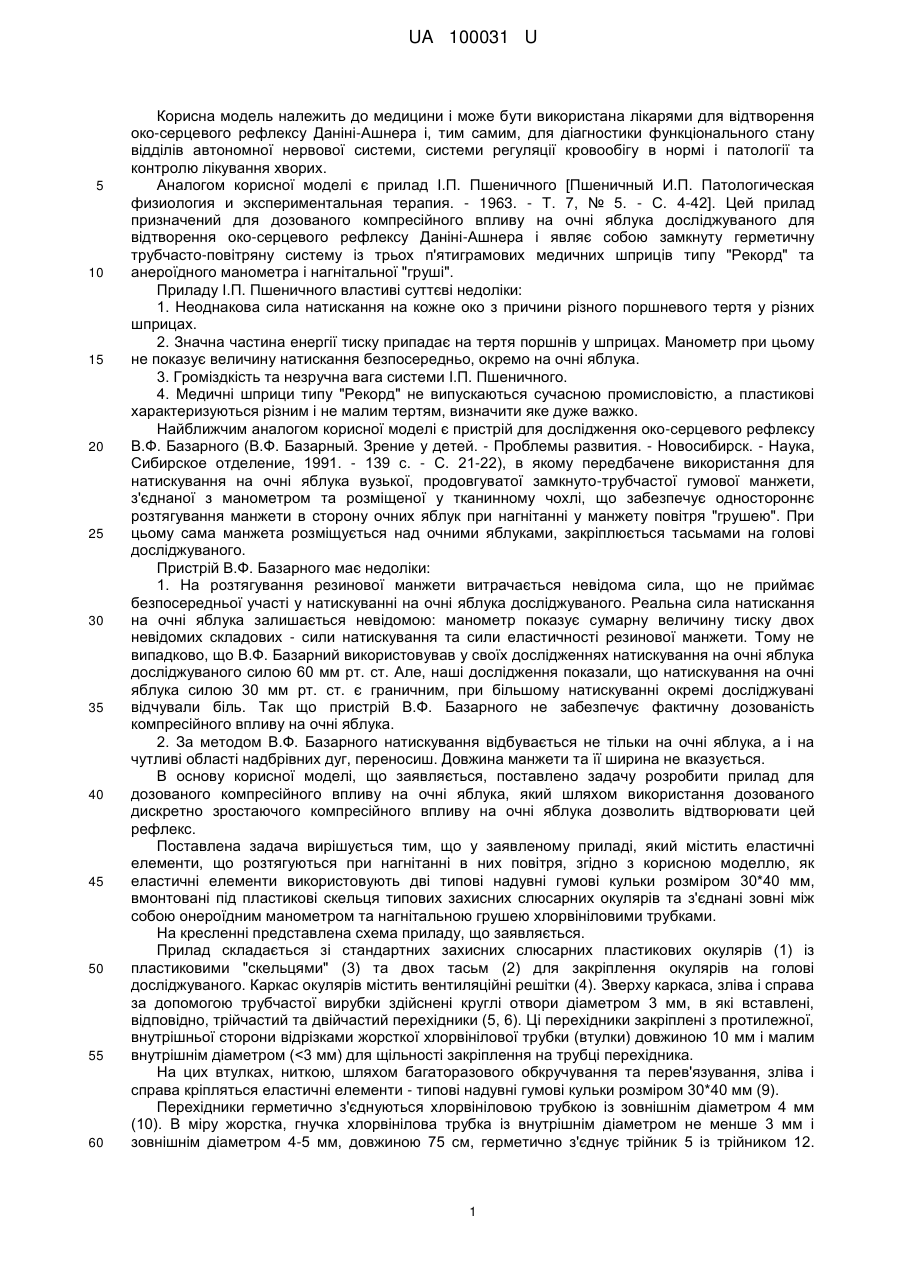

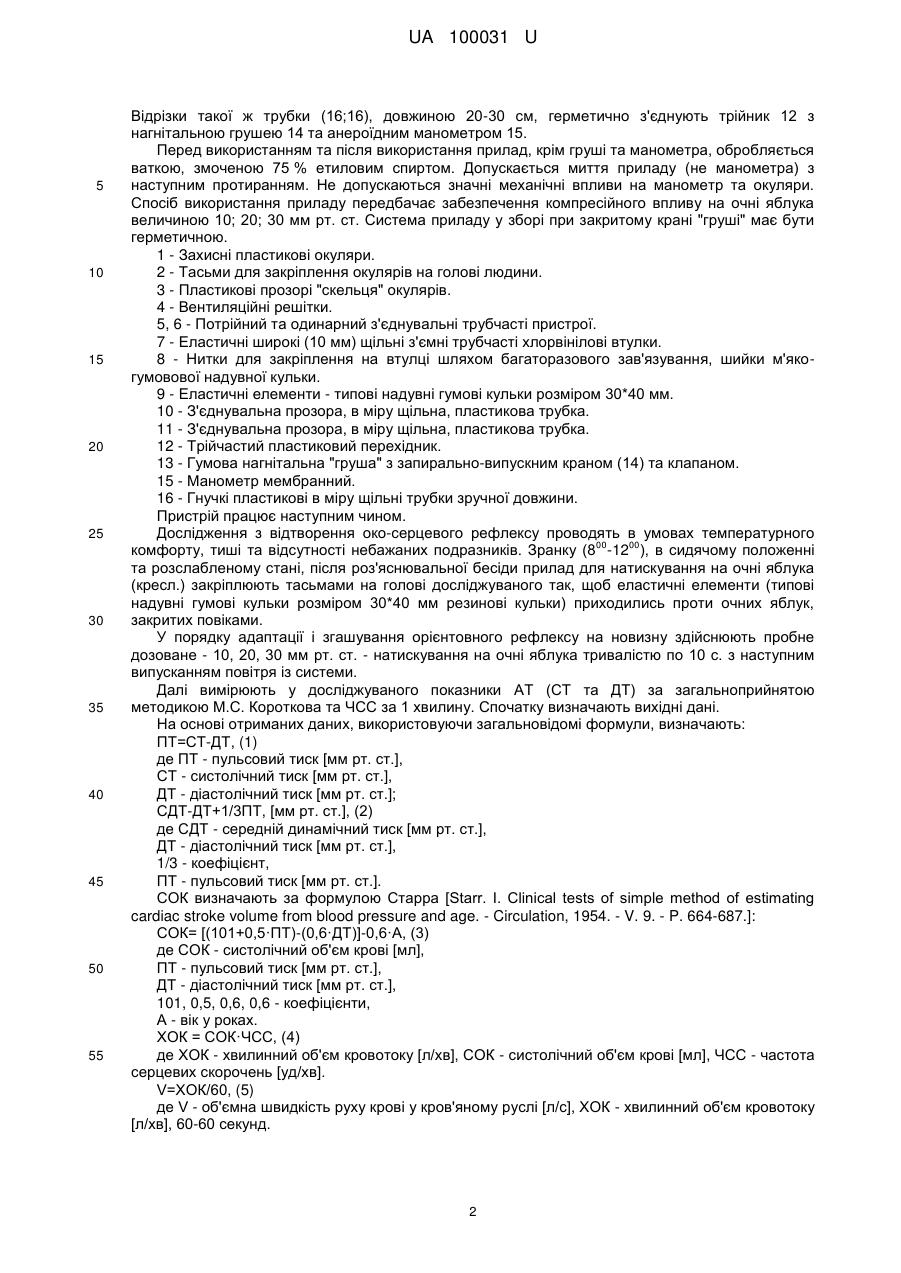

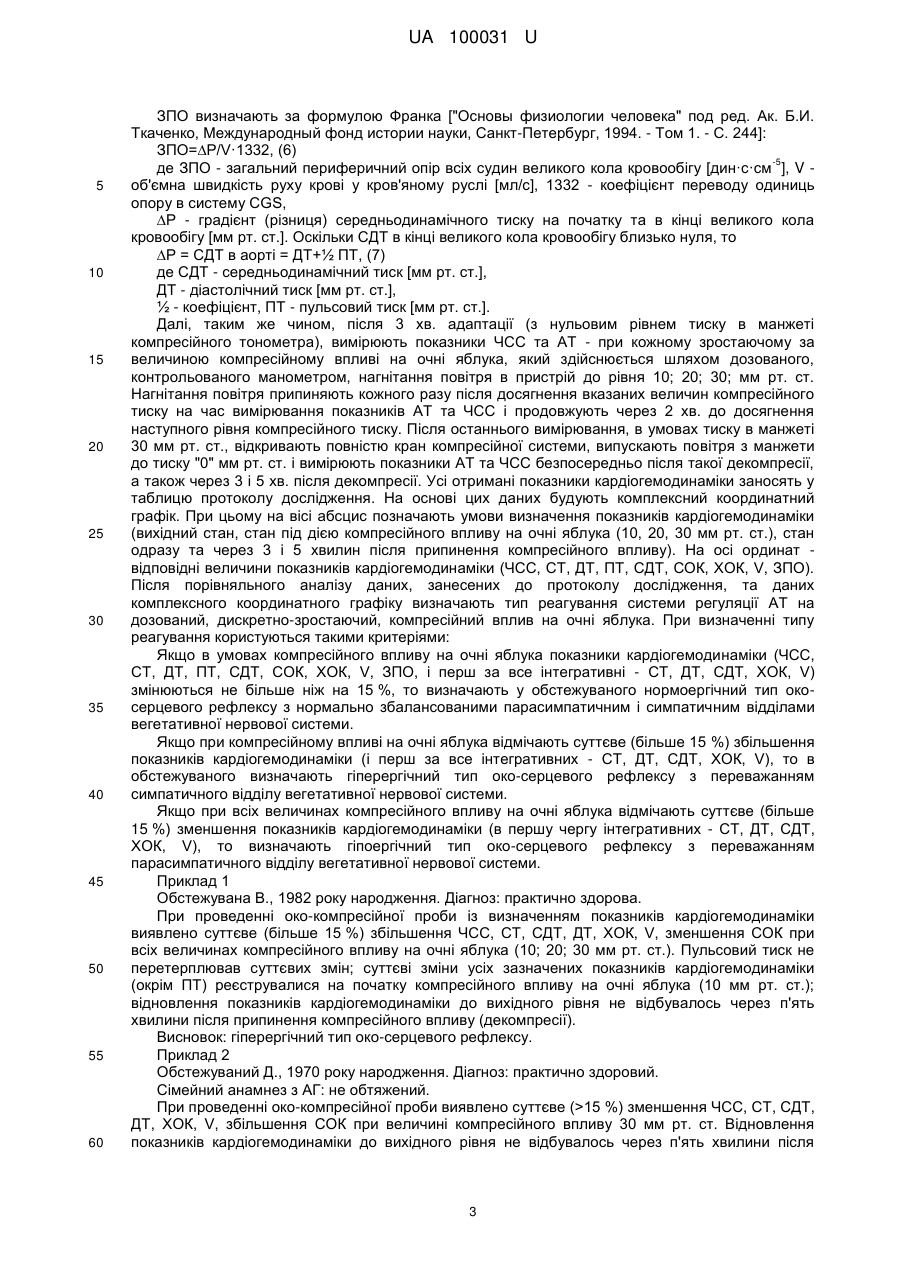

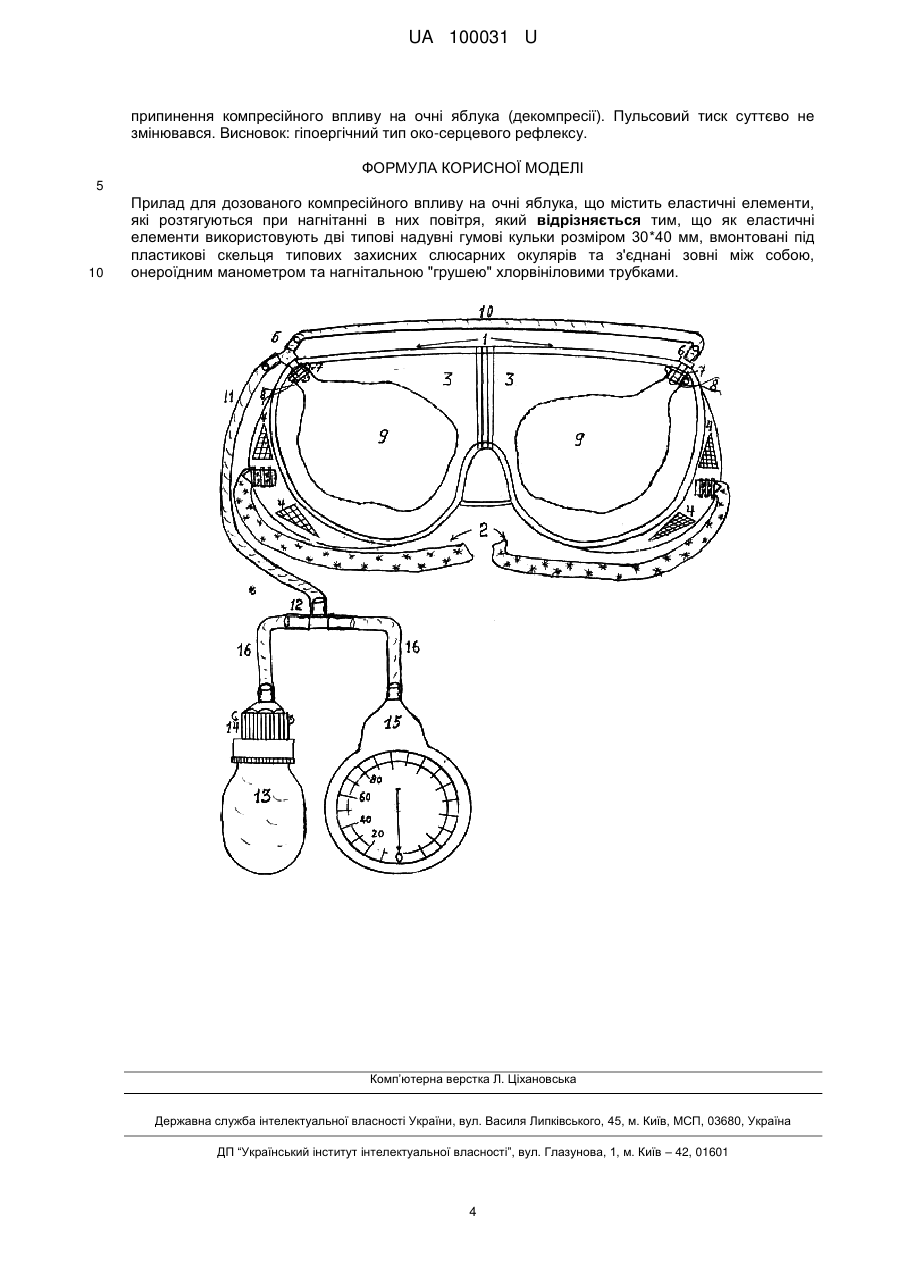

Реферат: Прилад для дозованого компресійного впливу на очні яблука містить еластичні елементи, які розтягуються при нагнітанні в них повітря. Як еластичні елементи використовують дві типові надувні гумові кульки розміром 30*40 мм, вмонтовані під пластикові скельця типових захисних слюсарних окулярів та з'єднані зовні між собою, онероїдним манометром та нагнітальною "грушею" хлорвініловими трубками. UA 100031 U (54) ПРИЛАД ДЛЯ ДОЗОВАНОГО КОМПРЕСІЙНОГО ВПЛИВУ НА ОЧНІ ЯБЛУКА UA 100031 U UA 100031 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини і може бути використана лікарями для відтворення око-серцевого рефлексу Даніні-Ашнера і, тим самим, для діагностики функціонального стану відділів автономної нервової системи, системи регуляції кровообігу в нормі і патології та контролю лікування хворих. Аналогом корисної моделі є прилад І.П. Пшеничного [Пшеничный И.П. Патологическая физиология и экспериментальная терапия. - 1963. - Т. 7, № 5. - С. 4-42]. Цей прилад призначений для дозованого компресійного впливу на очні яблука досліджуваного для відтворення око-серцевого рефлексу Даніні-Ашнера і являє собою замкнуту герметичну трубчасто-повітряну систему із трьох п'ятиграмових медичних шприців типу "Рекорд" та анероїдного манометра і нагнітальної "груші". Приладу І.П. Пшеничного властиві суттєві недоліки: 1. Неоднакова сила натискання на кожне око з причини різного поршневого тертя у різних шприцах. 2. Значна частина енергії тиску припадає на тертя поршнів у шприцах. Манометр при цьому не показує величину натискання безпосередньо, окремо на очні яблука. 3. Громіздкість та незручна вага системи І.П. Пшеничного. 4. Медичні шприци типу "Рекорд" не випускаються сучасною промисловістю, а пластикові характеризуються різним і не малим тертям, визначити яке дуже важко. Найближчим аналогом корисної моделі є пристрій для дослідження око-серцевого рефлексу В.Ф. Базарного (В.Ф. Базарный. Зрение у детей. - Проблемы развития. - Новосибирск. - Наука, Сибирское отделение, 1991. - 139 с. - С. 21-22), в якому передбачене використання для натискування на очні яблука вузької, продовгуватої замкнуто-трубчастої гумової манжети, з'єднаної з манометром та розміщеної у тканинному чохлі, що забезпечує одностороннє розтягування манжети в сторону очних яблук при нагнітанні у манжету повітря "грушею". При цьому сама манжета розміщується над очними яблуками, закріплюється тасьмами на голові досліджуваного. Пристрій В.Ф. Базарного має недоліки: 1. На розтягування резинової манжети витрачається невідома сила, що не приймає безпосередньої участі у натискуванні на очні яблука досліджуваного. Реальна сила натискання на очні яблука залишається невідомою: манометр показує сумарну величину тиску двох невідомих складових - сили натискування та сили еластичності резинової манжети. Тому не випадково, що В.Ф. Базарний використовував у своїх дослідженнях натискування на очні яблука досліджуваного силою 60 мм рт. ст. Але, наші дослідження показали, що натискування на очні яблука силою 30 мм рт. ст. є граничним, при більшому натискуванні окремі досліджувані відчували біль. Так що пристрій В.Ф. Базарного не забезпечує фактичну дозованість компресійного впливу на очні яблука. 2. За методом В.Ф. Базарного натискування відбувається не тільки на очні яблука, а і на чутливі області надбрівних дуг, переносиш. Довжина манжети та її ширина не вказується. В основу корисної моделі, що заявляється, поставлено задачу розробити прилад для дозованого компресійного впливу на очні яблука, який шляхом використання дозованого дискретно зростаючого компресійного впливу на очні яблука дозволить відтворювати цей рефлекс. Поставлена задача вирішується тим, що у заявленому приладі, який містить еластичні елементи, що розтягуються при нагнітанні в них повітря, згідно з корисною моделлю, як еластичні елементи використовують дві типові надувні гумові кульки розміром 30*40 мм, вмонтовані під пластикові скельця типових захисних слюсарних окулярів та з'єднані зовні між собою онероїдним манометром та нагнітальною грушею хлорвініловими трубками. На кресленні представлена схема приладу, що заявляється. Прилад складається зі стандартних захисних слюсарних пластикових окулярів (1) із пластиковими "скельцями" (3) та двох тасьм (2) для закріплення окулярів на голові досліджуваного. Каркас окулярів містить вентиляційні решітки (4). Зверху каркаса, зліва і справа за допомогою трубчастої вирубки здійснені круглі отвори діаметром 3 мм, в які вставлені, відповідно, трійчастий та двійчастий перехідники (5, 6). Ці перехідники закріплені з протилежної, внутрішньої сторони відрізками жорсткої хлорвінілової трубки (втулки) довжиною 10 мм і малим внутрішнім діаметром (15 %) зменшення ЧСС, СТ, СДТ, ДТ, ХОК, V, збільшення СОК при величині компресійного впливу 30 мм рт. ст. Відновлення показників кардіогемодинаміки до вихідного рівня не відбувалось через п'ять хвилини після 3 UA 100031 U припинення компресійного впливу на очні яблука (декомпресії). Пульсовий тиск суттєво не змінювався. Висновок: гіпоергічний тип око-серцевого рефлексу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Прилад для дозованого компресійного впливу на очні яблука, що містить еластичні елементи, які розтягуються при нагнітанні в них повітря, який відрізняється тим, що як еластичні елементи використовують дві типові надувні гумові кульки розміром 30*40 мм, вмонтовані під пластикові скельця типових захисних слюсарних окулярів та з'єднані зовні між собою, онероїдним манометром та нагнітальною "грушею" хлорвініловими трубками. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
