Плоскоріжучий робочий орган

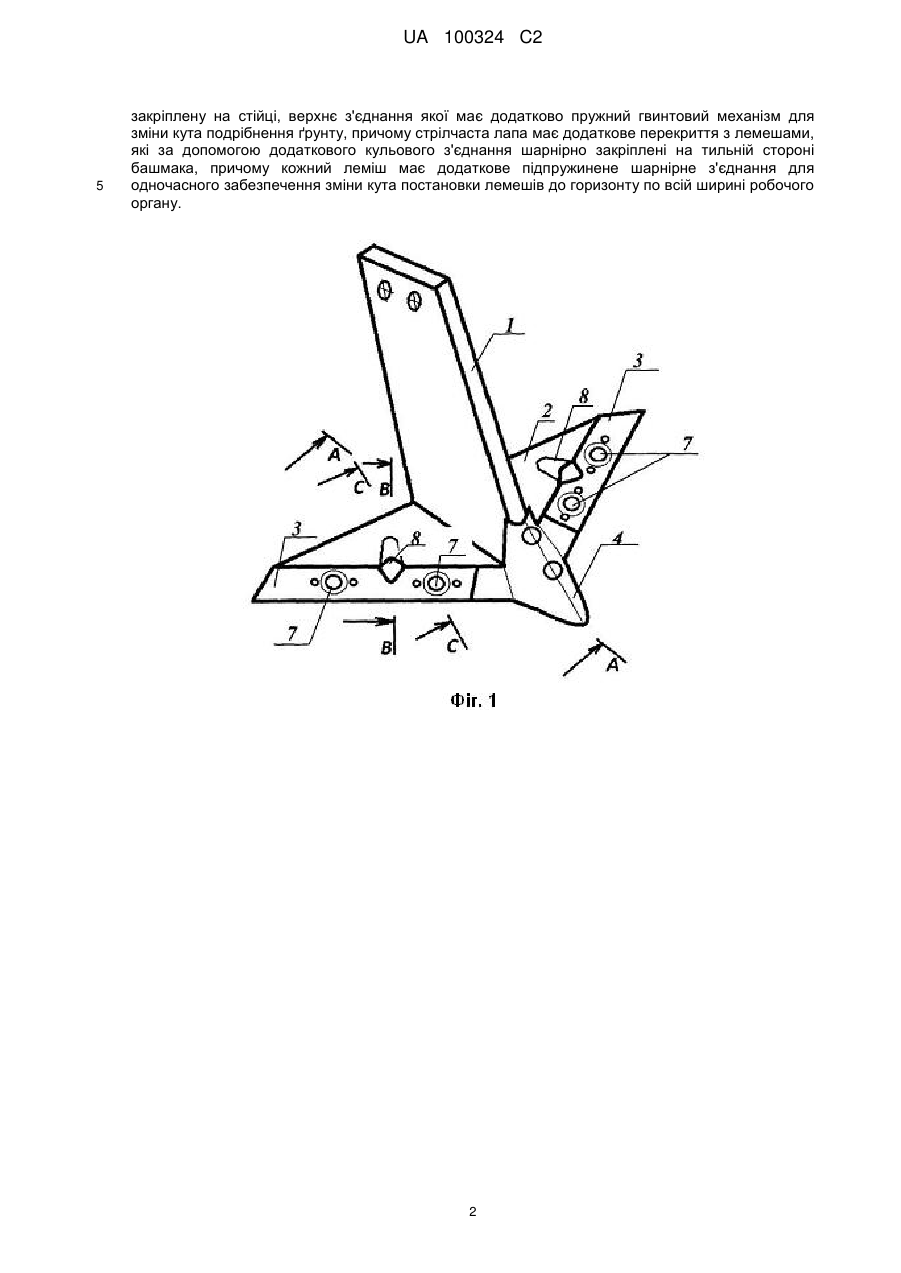

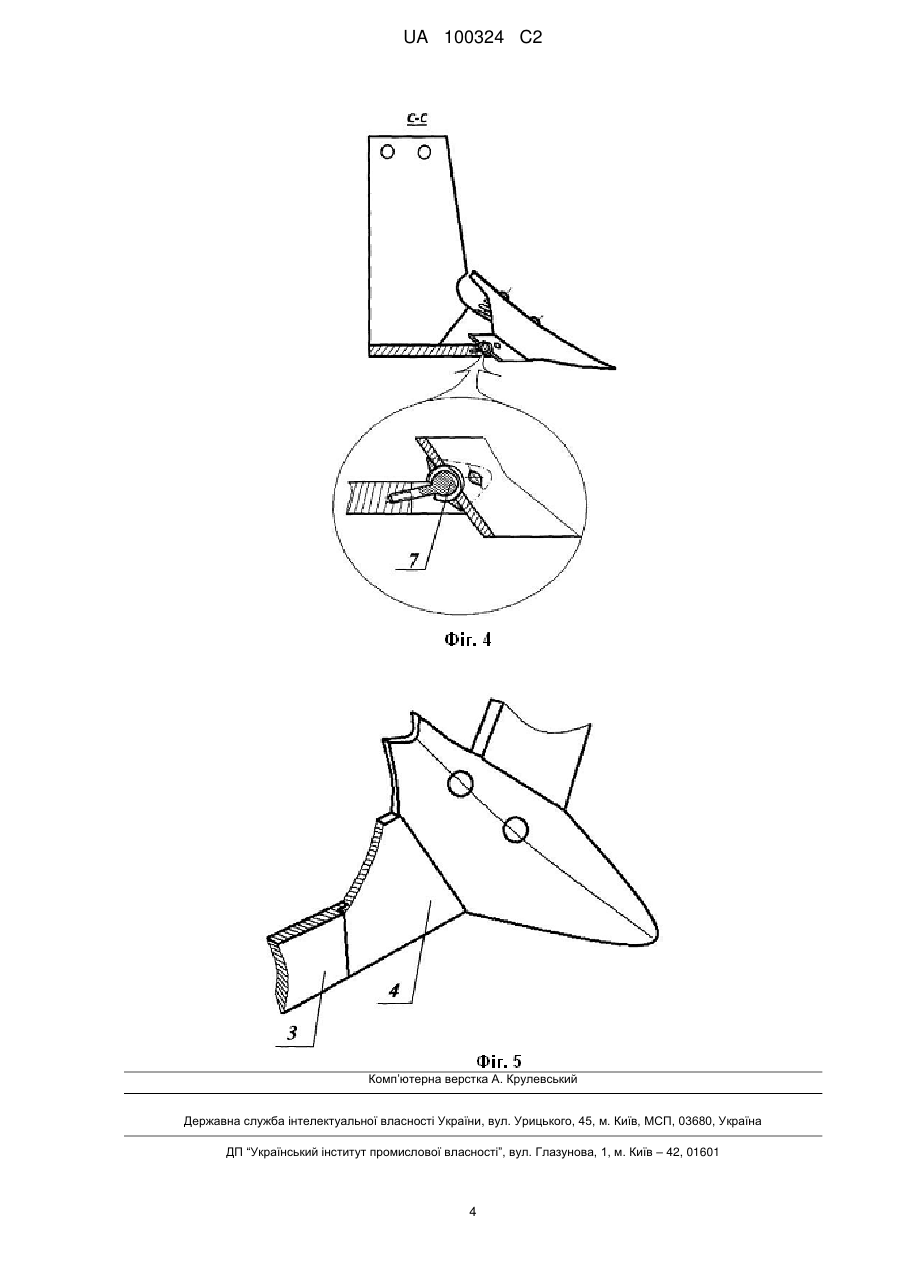

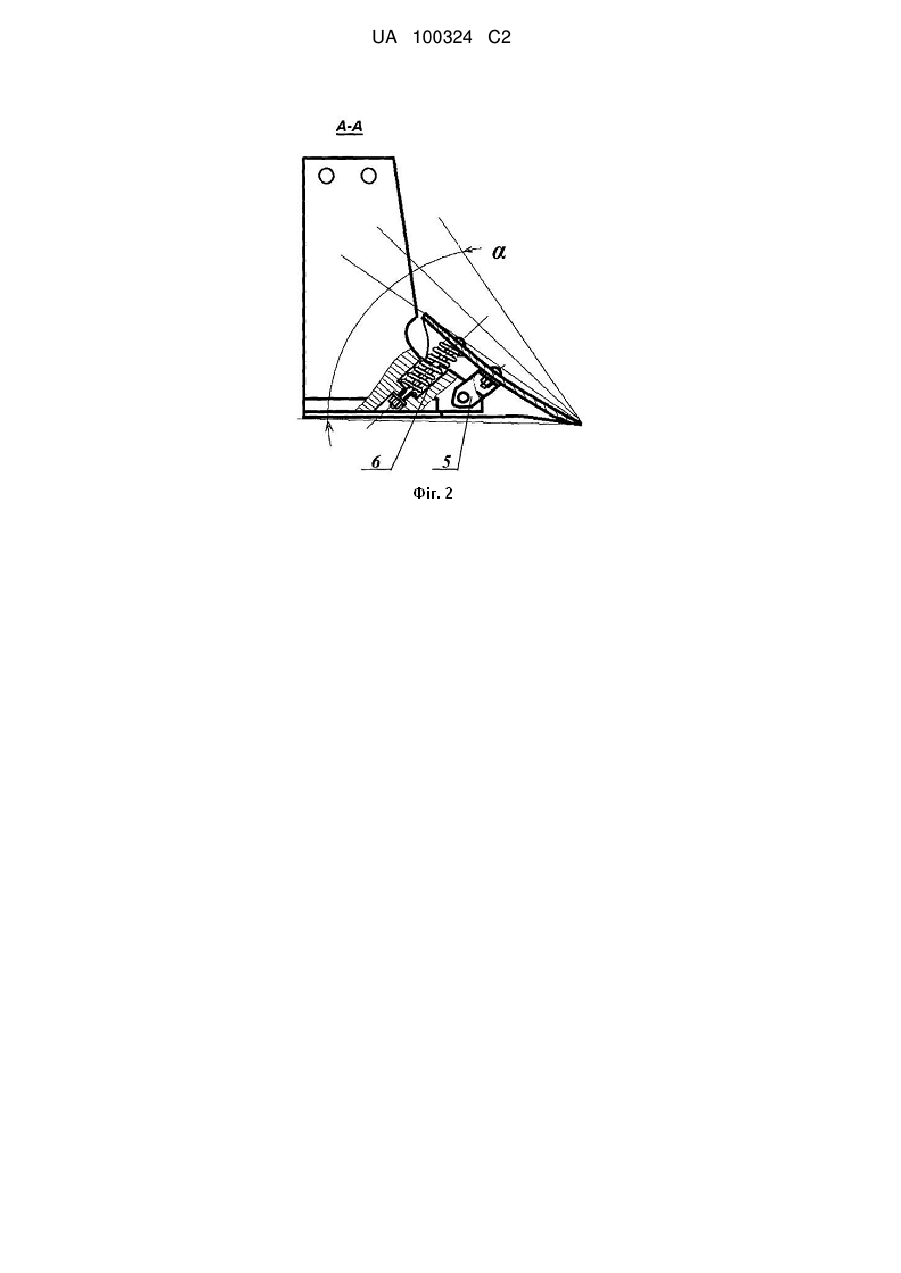

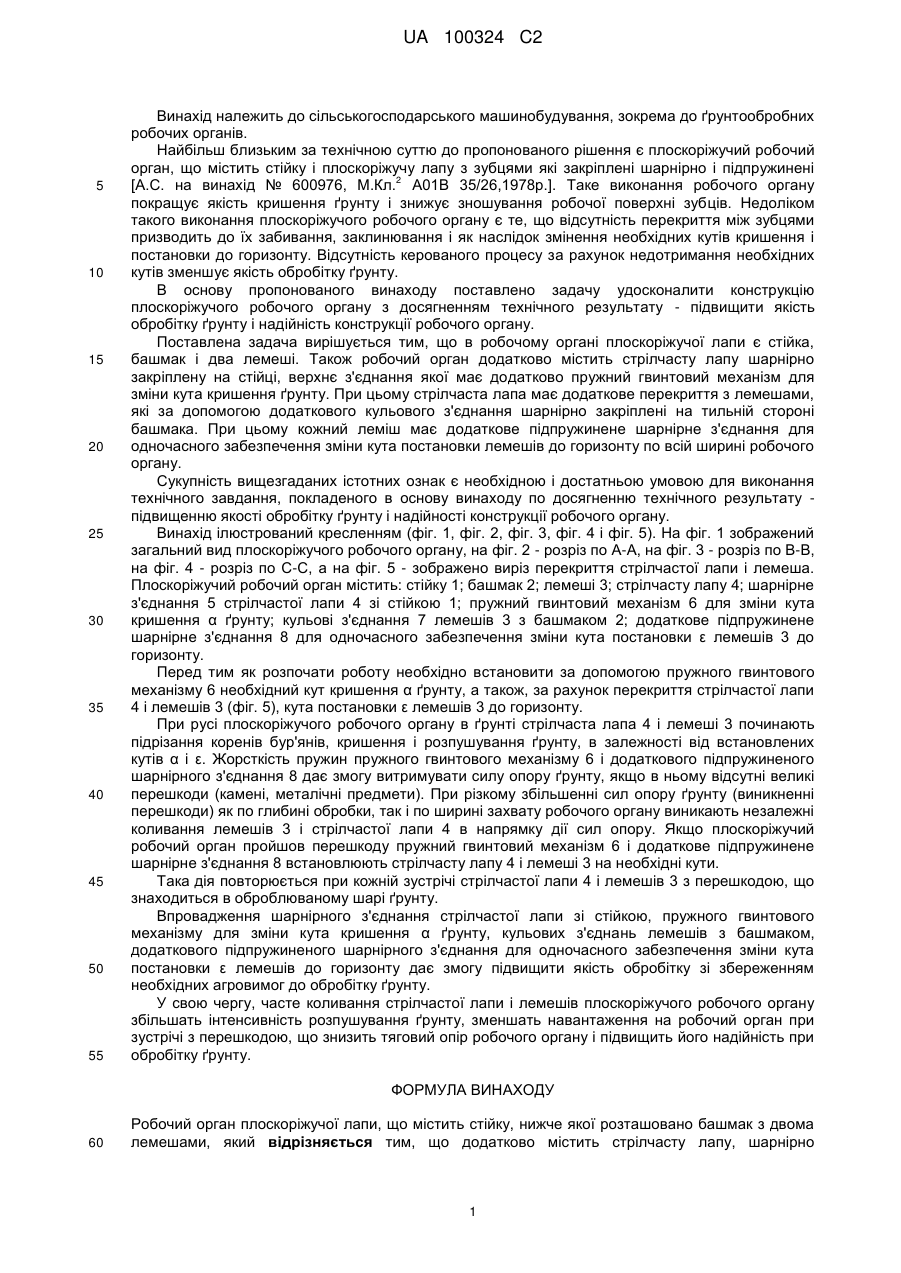

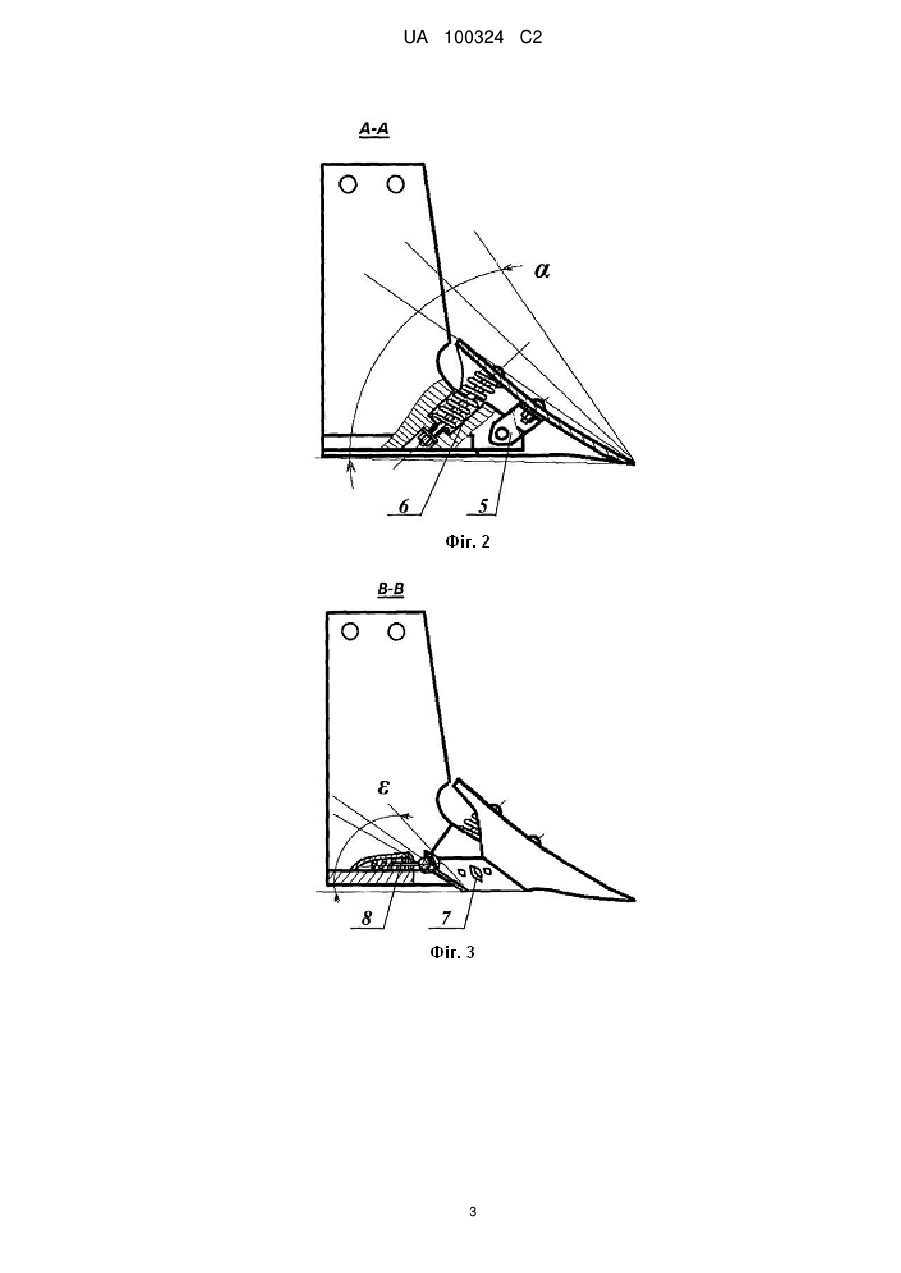

Реферат: Робочий орган плоскоріжучої лапи містить стійку, башмак і два лемеші. Також робочий орган додатково містить стрілчасту лапу, шарнірно закріплену на стійці, верхнє з'єднання якої має додатково пружний гвинтовий механізм для зміни кута подрібнення ґрунту. При цьому стрілчаста лапа має додаткове перекриття з лемешами, які за допомогою додаткового кульового з'єднання шарнірно закріплені на тильній стороні башмака. При цьому кожний леміш має додаткове підпружинене шарнірне з'єднання для одночасного забезпечення зміни кута постановки лемешів до горизонту по всій ширині робочого органу. UA 100324 C2 (12) UA 100324 C2 UA 100324 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до сільськогосподарського машинобудування, зокрема до ґрунтообробних робочих органів. Найбільш близьким за технічною суттю до пропонованого рішення є плоскоріжучий робочий орган, що містить стійку і плоскоріжучу лапу з зубцями які закріплені шарнірно і підпружинені 2 [А.С. на винахід № 600976, М.Кл. А01В 35/26,1978p.]. Таке виконання робочого органу покращує якість кришення ґрунту і знижує зношування робочої поверхні зубців. Недоліком такого виконання плоскоріжучого робочого органу є те, що відсутність перекриття між зубцями призводить до їх забивання, заклинювання і як наслідок змінення необхідних кутів кришення і постановки до горизонту. Відсутність керованого процесу за рахунок недотримання необхідних кутів зменшує якість обробітку ґрунту. В основу пропонованого винаходу поставлено задачу удосконалити конструкцію плоскоріжучого робочого органу з досягненням технічного результату - підвищити якість обробітку ґрунту і надійність конструкції робочого органу. Поставлена задача вирішується тим, що в робочому органі плоскоріжучої лапи є стійка, башмак і два лемеші. Також робочий орган додатково містить стрілчасту лапу шарнірно закріплену на стійці, верхнє з'єднання якої має додатково пружний гвинтовий механізм для зміни кута кришення ґрунту. При цьому стрілчаста лапа має додаткове перекриття з лемешами, які за допомогою додаткового кульового з'єднання шарнірно закріплені на тильній стороні башмака. При цьому кожний леміш має додаткове підпружинене шарнірне з'єднання для одночасного забезпечення зміни кута постановки лемешів до горизонту по всій ширині робочого органу. Сукупність вищезгаданих істотних ознак є необхідною і достатньою умовою для виконання технічного завдання, покладеного в основу винаходу по досягненню технічного результату підвищенню якості обробітку ґрунту і надійності конструкції робочого органу. Винахід ілюстрований кресленням (фіг. 1, фіг. 2, фіг. 3, фіг. 4 і фіг. 5). На фіг. 1 зображений загальний вид плоскоріжучого робочого органу, на фіг. 2 - розріз по А-А, на фіг. 3 - розріз по В-В, на фіг. 4 - розріз по С-С, а на фіг. 5 - зображено виріз перекриття стрілчастої лапи і лемеша. Плоскоріжучий робочий орган містить: стійку 1; башмак 2; лемеші 3; стрілчасту лапу 4; шарнірне з'єднання 5 стрілчастої лапи 4 зі стійкою 1; пружний гвинтовий механізм 6 для зміни кута кришення α ґрунту; кульові з'єднання 7 лемешів 3 з башмаком 2; додаткове підпружинене шарнірне з'єднання 8 для одночасного забезпечення зміни кута постановки ε лемешів 3 до горизонту. Перед тим як розпочати роботу необхідно встановити за допомогою пружного гвинтового механізму 6 необхідний кут кришення α ґрунту, a також, за рахунок перекриття стрілчастої лапи 4 і лемешів 3 (фіг. 5), кута постановки ε лемешів 3 до горизонту. При русі плоскоріжучого робочого органу в ґрунті стрілчаста лапа 4 і лемеші 3 починають підрізання коренів бур'янів, кришення і розпушування ґрунту, в залежності від встановлених кутів α і ε. Жорсткість пружин пружного гвинтового механізму 6 і додаткового підпружиненого шарнірного з'єднання 8 дає змогу витримувати силу опору ґрунту, якщо в ньому відсутні великі перешкоди (камені, металічні предмети). При різкому збільшенні сил опору ґрунту (виникненні перешкоди) як по глибині обробки, так і по ширині захвату робочого органу виникають незалежні коливання лемешів 3 і стрілчастої лапи 4 в напрямку дії сил опору. Якщо плоскоріжучий робочий орган пройшов перешкоду пружний гвинтовий механізм 6 і додаткове підпружинене шарнірне з'єднання 8 встановлюють стрілчасту лапу 4 і лемеші 3 на необхідні кути. Така дія повторюється при кожній зустрічі стрілчастої лапи 4 і лемешів 3 з перешкодою, що знаходиться в оброблюваному шарі ґрунту. Впровадження шарнірного з'єднання стрілчастої лапи зі стійкою, пружного гвинтового механізму для зміни кута кришення α ґрунту, кульовихз'єднань лемешів з башмаком, додаткового підпружиненого шарнірного з'єднання для одночасного забезпечення зміни кута постановки ε лемешів до горизонту дає змогу підвищити якість обробітку зі збереженням необхідних агровимог до обробітку ґрунту. У свою чергу, часте коливання стрілчастої лапи і лемешів плоскоріжучого робочого органу збільшать інтенсивність розпушування ґрунту, зменшать навантаження на робочий орган при зустрічі з перешкодою, що знизить тяговий опір робочого органу і підвищить його надійність при обробітку ґрунту. ФОРМУЛА ВИНАХОДУ 60 Робочий орган плоскоріжучої лапи, що містить стійку, нижче якої розташовано башмак з двома лемешами, який відрізняється тим, що додатково містить стрілчасту лапу, шарнірно 1 UA 100324 C2 5 закріплену на стійці, верхнє з'єднання якої має додатково пружний гвинтовий механізм для зміни кута подрібнення ґрунту, причому стрілчаста лапа має додаткове перекриття з лемешами, які за допомогою додаткового кульового з'єднання шарнірно закріплені на тильній стороні башмака, причому кожний леміш має додаткове підпружинене шарнірне з'єднання для одночасного забезпечення зміни кута постановки лемешів до горизонту по всій ширині робочого органу. 2 UA 100324 C2 3 UA 100324 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
