Система для відтворення оживаючих зображень зі звуковими ефектами “інтерактивний зошит”

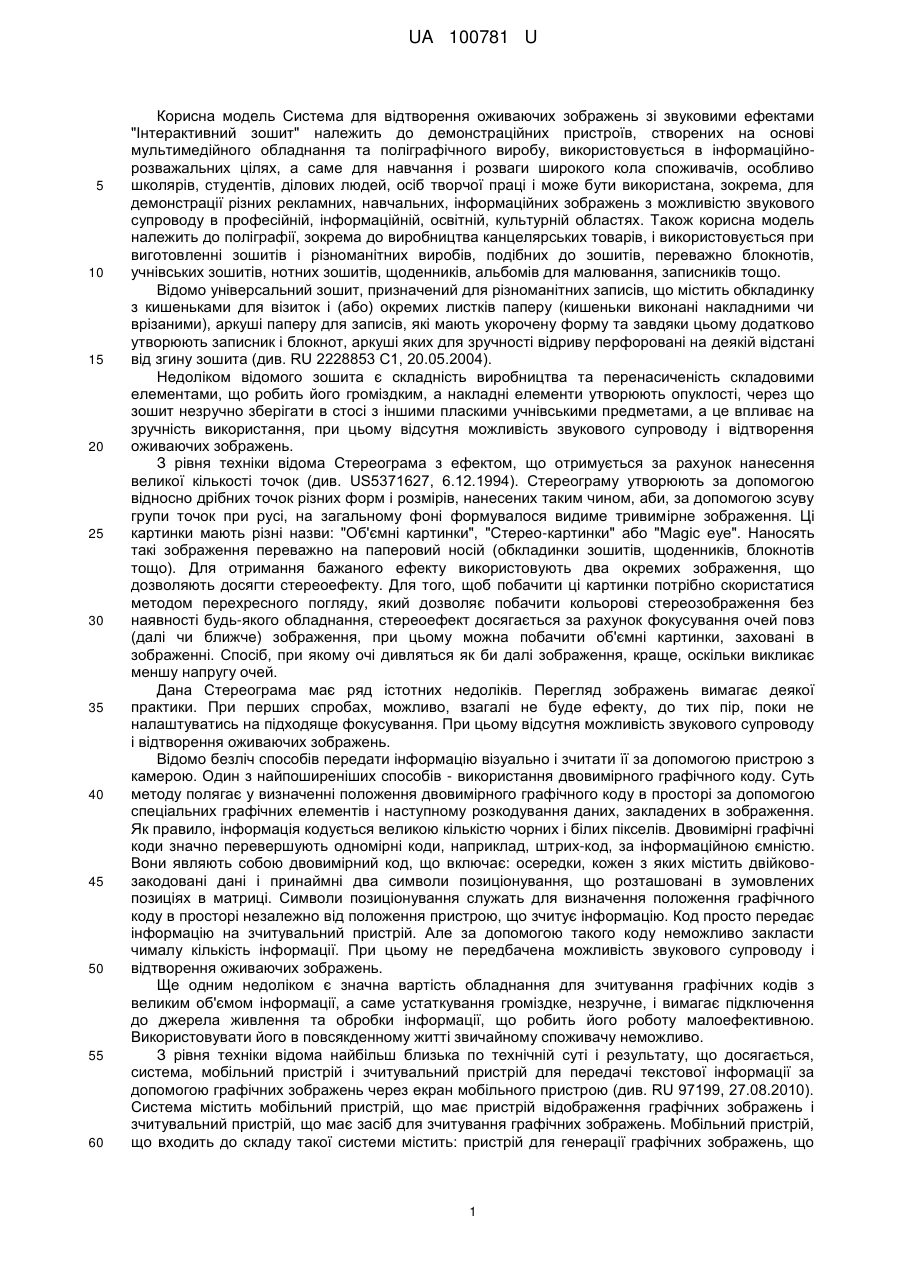

Реферат: Система для відтворення оживаючих зображень зі звуковими ефектами містить пристрій для нанесення лінійного графічного зображення, мобільний пристрій, яким є мобільний телефон або смартфон, або планшет, або кишеньковий комп'ютер, пристрій для зчитування графічного зображення, яким є фото- або відеокамера, пристрій обробки зображення, пристрій відображення графічних ефектів. Додатково містить пристрій відтворення звукових ефектів, програмне забезпечення для розпізнавання конкретного зображення по закладеним у нього маркерами ідентифікації. Як пристрій для нанесення лінійного графічного зображення використовується обкладинка зошитів або різноманітних виробів, подібних до зошитів, переважно блокнотів, учнівських зошитів, нотних зошитів, щоденників, альбомів для малювання, записників тощо. UA 100781 U (54) СИСТЕМА ДЛЯ ВІДТВОРЕННЯ ОЖИВАЮЧИХ ЗОБРАЖЕНЬ ЗІ ЗВУКОВИМИ ЕФЕКТАМИ "ІНТЕРАКТИВНИЙ ЗОШИТ" UA 100781 U UA 100781 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель Система для відтворення оживаючих зображень зі звуковими ефектами "Інтерактивний зошит" належить до демонстраційних пристроїв, створених на основі мультимедійного обладнання та поліграфічного виробу, використовується в інформаційнорозважальних цілях, а саме для навчання і розваги широкого кола споживачів, особливо школярів, студентів, ділових людей, осіб творчої праці і може бути використана, зокрема, для демонстрації різних рекламних, навчальних, інформаційних зображень з можливістю звукового супроводу в професійній, інформаційній, освітній, культурній областях. Також корисна модель належить до поліграфії, зокрема до виробництва канцелярських товарів, і використовується при виготовленні зошитів і різноманітних виробів, подібних до зошитів, переважно блокнотів, учнівських зошитів, нотних зошитів, щоденників, альбомів для малювання, записників тощо. Відомо універсальний зошит, призначений для різноманітних записів, що містить обкладинку з кишеньками для візиток і (або) окремих листків паперу (кишеньки виконані накладними чи врізаними), аркуші паперу для записів, які мають укорочену форму та завдяки цьому додатково утворюють записник і блокнот, аркуші яких для зручності відриву перфоровані на деякій відстані від згину зошита (див. RU 2228853 С1, 20.05.2004). Недоліком відомого зошита є складність виробництва та перенасиченість складовими елементами, що робить його громіздким, а накладні елементи утворюють опуклості, через що зошит незручно зберігати в стосі з іншими пласкими учнівськими предметами, а це впливає на зручність використання, при цьому відсутня можливість звукового супроводу і відтворення оживаючих зображень. З рівня техніки відома Стереограма з ефектом, що отримується за рахунок нанесення великої кількості точок (див. US5371627, 6.12.1994). Стереограму утворюють за допомогою відносно дрібних точок різних форм і розмірів, нанесених таким чином, аби, за допомогою зсуву групи точок при русі, на загальному фоні формувалося видиме тривимірне зображення. Ці картинки мають різні назви: "Об'ємні картинки", "Стерео-картинки" або "Magic eye". Наносять такі зображення переважно на паперовий носій (обкладинки зошитів, щоденників, блокнотів тощо). Для отримання бажаного ефекту використовують два окремих зображення, що дозволяють досягти стереоефекту. Для того, щоб побачити ці картинки потрібно скористатися методом перехресного погляду, який дозволяє побачити кольорові стереозображення без наявності будь-якого обладнання, стереоефект досягається за рахунок фокусування очей повз (далі чи ближче) зображення, при цьому можна побачити об'ємні картинки, заховані в зображенні. Спосіб, при якому очі дивляться як би далі зображення, краще, оскільки викликає меншу напругу очей. Дана Стереограма має ряд істотних недоліків. Перегляд зображень вимагає деякої практики. При перших спробах, можливо, взагалі не буде ефекту, до тих пір, поки не налаштуватись на підходяще фокусування. При цьому відсутня можливість звукового супроводу і відтворення оживаючих зображень. Відомо безліч способів передати інформацію візуально і зчитати її за допомогою пристрою з камерою. Один з найпоширеніших способів - використання двовимірного графічного коду. Суть методу полягає у визначенні положення двовимірного графічного коду в просторі за допомогою спеціальних графічних елементів і наступному розкодування даних, закладених в зображення. Як правило, інформація кодується великою кількістю чорних і білих пікселів. Двовимірні графічні коди значно перевершуютьодномірні коди, наприклад, штрих-код, за інформаційною ємністю. Вони являють собою двовимірний код, що включає: осередки, кожен з яких містить двійковозакодовані дані і принаймні два символи позиціонування, що розташовані в зумовлених позиціях в матриці. Символи позиціонування служать для визначення положення графічного коду в просторі незалежно від положення пристрою, що зчитує інформацію. Код просто передає інформацію на зчитувальний пристрій. Але за допомогою такого коду неможливо закласти чималу кількість інформації. При цьому не передбачена можливість звукового супроводу і відтворення оживаючих зображень. Ще одним недоліком є значна вартість обладнання для зчитування графічних кодів з великим об'ємом інформації, а саме устаткування громіздке, незручне, і вимагає підключення до джерела живлення та обробки інформації, що робить його роботу малоефективною. Використовувати його в повсякденному житті звичайному споживачу неможливо. З рівня техніки відома найбільш близька по технічній суті і результату, що досягається, система, мобільний пристрій і зчитувальний пристрій для передачі текстової інформації за допомогою графічних зображень через екран мобільного пристрою (див. RU 97199, 27.08.2010). Система містить мобільний пристрій, що має пристрій відображення графічних зображень і зчитувальний пристрій, що має засіб для зчитування графічних зображень. Мобільний пристрій, що входить до складу такої системи містить: пристрій для генерації графічних зображень, що 1 UA 100781 U 5 10 15 20 25 30 35 40 45 50 55 60 має можливість генерації графічних зображень, що складаються з графічних елементів щонайменше двох кольорів, причому пристрій для генерації графічних зображень генерує, на основі частини переданої текстової інформації, кожне графічне зображення таким чином, щоб забезпечити можливість передачі інформації за допомогою графічних зображень які послідовно генеруються; і пристрій для послідовної передачі графічних зображень, виконаний з можливістю послідовної передачі графічних зображень, згенерованих пристроєм для генерації графічних зображень, на пристрій відображення. В той же час, зчитувальний пристрій, що входить до складу такої системи, містить пристрій для обробки зображень, виконаний з можливістю обробки послідовності зчитувальних зображень і вилучення текстової інформації, що закодована послідовністю зчитувальних зображень. Недоліком даної системи є її обмежені експлуатаційні можливості, складність використання і велика кількість додаткового обладнання, що робить неможливим її використання в повсякденному житті звичайним споживачем. Для генерації графічних зображень використовується додатковий мобільний пристрій, який генерує кожне графічне зображення на основі частини переданої текстової інформації. Зчитування інформації відбувається тільки з мобільного пристрою. А пристрій відображення може відтворювати лише текстову інформацію. Що значно ускладнює передачу зображення на зчитувальний пристрій. Як пристрій, що зчитує, виступає додаткове обладнання. Причиною перерахованих недоліків є високий ступінь складності технології відображення графічного коду. Також суттєвим недоліком згаданої системи є її обмежені технологічні можливості, а саме те, що в ній не передбачена можливість звукового супроводу і відтворення оживаючих зображень. Технічною задачею, на вирішення якої спрямована запропонована корисна модель, є створення Системи для відтворення оживаючих зображень зі звуковими ефектами "Інтерактивний зошит" з метою передачі графічних зображень з обкладинки зошитів та різноманітних виробів, подібних до зошитів через екран (пристрій відображення) мобільних пристроїв, зробити обкладинки зошитів цікавіше для кінцевих користувачів і створити можливість прослуховування звукових повідомлень, шляхом взаємодії мобільних пристроїв що містять камери з обкладинками зошитів за допомогою доступних мобільних додатків. При цьому система не повинна мати недоліків, властивих попередньому рівню техніки. Додатковою задачею корисної моделі є створення такої системи, яка буде мати розширені функціональні та інформативні можливості при одночасному спрощенні її виробництва та використання, зі спрощенням базової конструкції і, відповідно, без ускладнення технології її виготовлення та без збільшення вартості, що дозволить використовувати її у повсякденному житті. Поставлена задача вирішується за допомогою Системи для відтворення оживаючих зображень зі звуковими ефектами "Інтерактивний зошит", де як пристрій з нанесеним лінійним графічним зображенням використовуються зошити або різноманітні вироби, подібні до зошитів, переважно блокноти, учнівські зошити, нотні зошити, щоденники, альбоми для малювання, записники тощо, зображення кольорове та обов'язково містить у собі маркери для зчитування камерою (це може бути фотокамера або відеокамера) мобільного пристрою з метою розпізнавання спеціальним програмним забезпеченням та відтворення на екрані мобільного пристрою певного закладеного під конкретний маркер візуального ефекту з супроводом його звуковими ефектами. Сама система складається з пристрою для нанесення лінійного графічного зображення і маркерів ідентифікації; з мобільного пристрою, що поєднує в собі одночасно і пристрій відображення графічних зображень (екран мобільного пристрою) і пристрій для зчитування графічного зображення (фотокамера або відеокамера), і пристрій обробки зображення з програмним забезпеченням для розпізнавання конкретного додатка по закладеним в зображення маркерам, і пристрої відтворення звукових ефектів (динаміки). При цьому пристрій обробки зображення разом з програмним забезпеченням визначають, яка саме це картинка, і саме цей, заздалегідь визначений, ефект і відтворюється на екрані за допомогою спеціального програмного забезпечення. Ефект безпосередньо прив'язаний до маркерів на зображенні і з'являється в одному і тому ж місці. Одночасно відтворюється і звуковий супровід, так само визначений маркерами. Синхронно з цим відеопотік зображення реального світу з камери поєднується з доданим до нього відеопотоком озвученої анімації (візуального ефекту), що заздалегідь закладений в програму. Мобільний пристрій може бути одним з наступних пристроїв: мобільний телефон, смартфон, планшет, кишеньковий комп'ютер. 2 UA 100781 U 5 10 15 20 25 30 35 На кресленні представлена блок-схема корисної моделі. Креслення - Блок-схема роботи системи. Як показано на кресленні, Система для відтворення оживаючих зображень зі звуковими ефектами "Інтерактивний зошит" містить пристрій для нанесення лінійного графічного зображення і маркерів ідентифікації 1, кольорове лінійне графічне зображення 2, маркери ідентифікації (інформація, що передається) 3, мобільний пристрій 4, пристрій для зчитування графічного зображення 5, пристрій обробки зображення з програмним забезпеченням для розпізнавання конкретного зображення по закладеним у нього маркерами 6, пристрій відображення графічних ефектів 7, пристрої відтворення звукових ефектів 8. Використовується Система для відтворення оживаючих зображень зі звуковими ефектами "Інтерактивний зошит" наступним чином. Після установки і запуску спеціально розробленого програмного забезпечення, користувач наводить камеру мобільного пристрою на обкладинку зошита, що має певне графічне зображення. Програма розпізнає кожний конкретний дизайн обкладинки зошита з зображеними на обкладинці маркерами і запускає одне з озвучених рухомих зображень, які заздалегідь закладені в програму під кожен маркер. Відеопотік зображення реального світу з камери поєднується з доданим до нього відеопотоком озвученого рухомого зображення, заздалегідь закладеного в програму. Два відеопотоки (реальний і запрограмований) поєднуються. Таким чином досягається візуальний ефект, за якого користувач бачить через камеру свого мобільного пристрою, що різні персонажі і об'єкти "оживають" на обкладинці і взаємодіють різними способами з глядачем і обкладинкою. Сценарії взаємодії можуть бути різними. Герої можуть виходити з обкладинки зошита або з'являтися поряд з нею іншим способом, спілкуватися з користувачем, звертатися до нього, співати тощо. Варіантів анімації може бути безліч, з різними запрограмованими звуковими та візуальними ефектами, різними героями та предметами. Система для відтворення оживаючих зображень зі звуковими ефектами "Інтерактивний зошит" має високу цікавість і наочність для дітей і дорослих. Вони з великим задоволенням переглядають оживаючі зображення із звуковим супроводом, що сприяє підвищенню інтересу до навчання або роботи, що пов'язані з використанням "Інтерактивного зошита". У запропонованій системі використані такі засоби передачі інформації, які викликають у користувача захоплення, сплеск позитивних емоцій. На такому емоційному тлі користувач переходить до ейдетичного сприйняття інформації. Він довго зберігає в пам'яті побачений образ, що забезпечує його глибоке запам'ятовування, тривалий час утримує йогов пам'яті, а разом з цим образом тривалий час утримується в пам'яті і та інформація, яку людина отримала в цей час. Тому систему можливо використовувати як в розважальних, так і в навчальних цілях. Система для відтворення оживаючих зображень зі звуковими ефектами "Інтерактивний зошит" забезпечує можливість її масового використання і серійного виробництва з невисокою собівартістю і з застосуванням доступних матеріалів. Всі складові універсальні і легкодоступні, без застосування нестандартних матеріалів і технологій. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 60 1. Система для відтворення оживаючих зображень зі звуковими ефектами, що містить пристрій для нанесення лінійного графічного зображення, мобільний пристрій, яким є мобільний телефон або смартфон, або планшет, або кишеньковий комп'ютер, пристрій для зчитування графічного зображення, яким є фото- або відеокамера, пристрій обробки зображення, пристрій відображення графічних ефектів, яка відрізняється тим, що додатково містить пристрій відтворення звукових ефектів, програмне забезпечення для розпізнавання конкретного зображення по закладеним у нього маркерами ідентифікації, а як пристрій для нанесення лінійного графічного зображення використовується обкладинка зошитів або різноманітних виробів, подібних до зошитів, переважно блокнотів, учнівських зошитів, нотних зошитів, щоденників, альбомів для малювання, записників тощо. 2. Система для відтворення оживаючих зображень зі звуковими ефектами за п. 1, яка відрізняється тим, що мобільний пристрій включає в себе одночасно пристрій для зчитування графічного зображення, пристрій обробки зображення, пристрій відображення графічних ефектів, пристрій відтворення звукових ефектів, програмне забезпечення для розпізнавання конкретного додатка за маркерами ідентифікації. 3. Система для відтворення оживаючих зображень зі звуковими ефектами за п. 1, яка відрізняється тим, що пристрій для нанесення лінійного графічного зображення містить кольорове лінійне графічне зображення і маркери ідентифікації. 3 UA 100781 U 5 4. Система для відтворення оживаючих зображень зі звуковими ефектами за п. 1, яка відрізняється тим, що мобільний пристрій відтворює певний, закладений в програму під конкретний маркер, візуальний і звуковий ефект. 5. Система для відтворення оживаючих зображень зі звуковими ефектами за п. 4, яка відрізняється тим, що відеопотік зображення реального світу з фото- або відеокамери поєднується на пристрої відображення графічних ефектів з доданим до нього відеопотоком візуального ефекту, закладеним в програму. Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
