Рекламно-інформаційний брандмауер з функцією утворення рельєфу на поверхні екрана

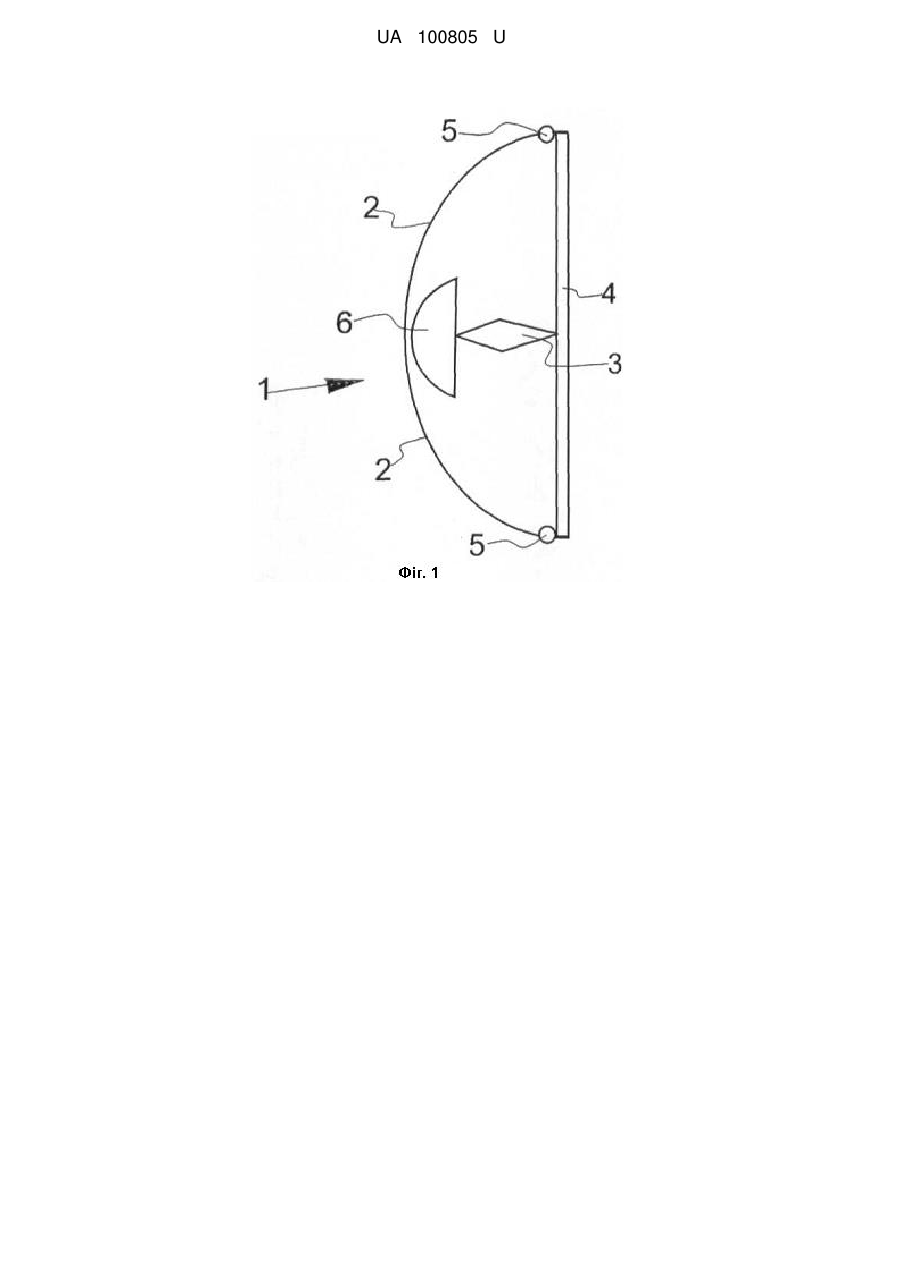

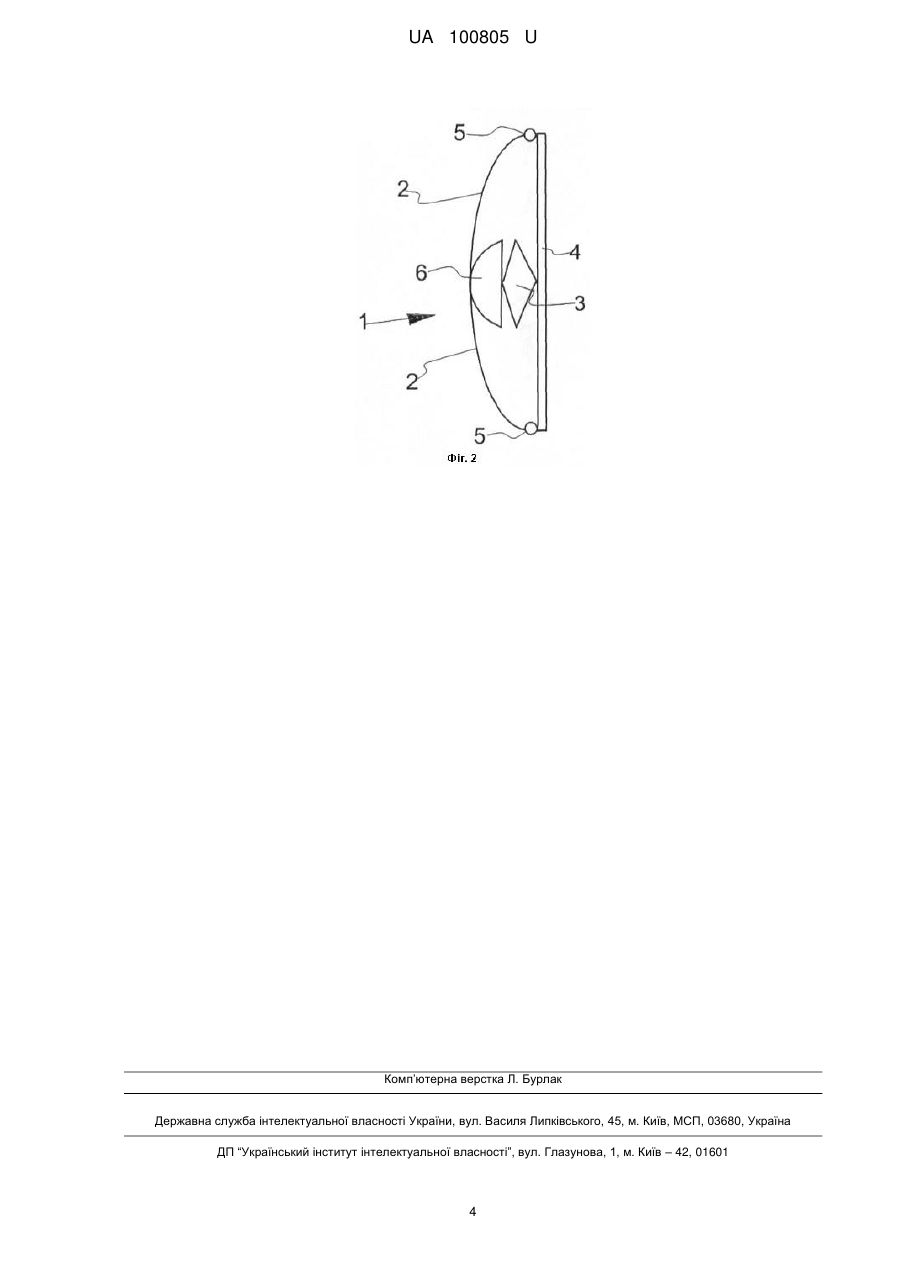

Реферат: Рекламно-інформаційний брандмауер (1) з функцією утворення рельєфу на поверхні екрана (2), який виконаний із можливістю його закріплення на опорній поверхні (4) та який містить елементи кріплення (5) та екран (2) з гнучкого та\або еластичного матеріалу, де екран (2) є носієм рекламної інформації. При цьому рекламно-інформаційний брандмауер містить щонайменше один розсувний пристрій (3), причому розсувний пристрій (3) виконано з можливістю зміни по висоті і де розсувний пристрій (3) міститься між екраном (2) та опорною поверхнею (4). UA 100805 U (54) РЕКЛАМНО-ІНФОРМАЦІЙНИЙ БРАНДМАУЕР З ФУНКЦІЄЮ УТВОРЕННЯ РЕЛЬЄФУ НА ПОВЕРХНІ ЕКРАНА UA 100805 U UA 100805 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі реклами й маркетингу, а саме до рекламних і демонстраційних засобів, вивісок та плакатів, призначених для привертання уваги потенційних покупців і користувачів послуг, а також в інших випадках, наприклад, для інформування та вітань. Як використане тут та під поняттям "рекламно-інформаційний брандмауер" далі розуміються демонстраційні засоби, вивіски, плакати на спеціальних тимчасових та/або стаціонарних конструкціях з образотворчою, графічною, текстовою або іншою інформацію рекламного, інформаційного та поздоровного характеру, розташованих на зовнішніх поверхнях будинків, на спорудах, на рекламних стендах, на елементах вуличного обладнання, а також на будь-яких опорних поверхнях сухопутних, літальних, повітряних та водних засобів, в тому числі транспортних; на автозаправних станціях, всередині магазинів та супермаркетів тощо. До "рекламно-інформаційних брандмауерів" також належать різноманітні вивіски, тобто конструкції в об'ємному або плоскому виконанні, розташовані, як правило, на фасаді будівлі, поруч зі входом, які інформують про організацію чи підприємство, що знаходяться всередині будівлі. Як правило, брандмауер, це велике настінне панно, виготовлене з вологостійкої полімерної плівки або сітки тощо з нанесеним малюнком, фотографією та текстом. Відомий рекламно-інформаційний стенд, який вибрано прототипом, "Рекламноінформаційний стенд", патент UA № 12759, що включає щонайменше одну інформаційну панель, силовий елемент, засіб для кріплення інформаційної панелі до силового елемента, виконаний у вигляді хомутів, що охоплюють силовий елемент, який відрізняється тим, що інформаційні панелі мають опуклу поверхню, установлену на рамний каркас, і з'єднані відповідними сторонами з утворенням загальної вертикальної грані із прикріпленою до них трубою, змонтовані на опорі "в обхват" щонайменше однією парою хомутів, що мають форму півкола, закріпленою середньою частиною на каркасі, при цьому на каркасі у верхній частині інформаційної панелі закріплена додаткова інформаційна панель. Недоліком прототипу є те, що стенд не має функції утворення рельєфу на поверхні екрана. Задачею корисної моделі є створення рекламно-інформаційного брандмауера з поліпшеними функціональними властивостями, а саме з функцією утворення рельєфу на поверхні, при якій все зображуване створюється за допомогою об'ємів, які виступають на поверхні екрана. Рекламно-інформаційний брандмауер, для здійснення цієї задачі, пропонується обладнати розсувним пристроєм або кількома розсувними пристроями, де розсувний пристрій поміщується між екраном та опорною поверхнею та створює рельєф на екрані, тобто на носії рекламної інформації. Вирішення поставленої задачі досягається створенням рекламно-інформаційного брандмауера (1) з функцією утворення рельєфу на поверхні екрана, який виконаний із можливістю його закріплення на опорній поверхні (4) та який містить елементи кріплення (5) та екран (2) з гнучкого та\або еластичного матеріалу, де екран (2) є носієм рекламної інформації, який відрізняється тим, що містить щонайменше один розсувний пристрій (3), причому розсувний пристрій (3) виконано з можливістю зміни по висоті і де розсувний пристрій (3) міститься між екраном (2) та опорною поверхнею (4). Серед незвичних рішень у рекламному бізнесі є рекламний брандмауер з рекламою пива "Хайнекен" http://www.dejurka.ru/inspiration/podborka-originalnih-billboards, де з поверхні рекламного брандмауера пальці руки наче тягнуться до пляшки з пивом. При встановлені на рекламному брандмауері розсувного пристрою (3), який виконано з можливістю зміни по висоті і розмістити розсувний пристрій (3) між екраном та опорною поверхнею, то можливо створити об'ємну фігуру, тобто створювати рельєф на поверхні екрана. У разі розміщення на рекламно-інформаційному брандмауері контролера та приводу для подачі повітря або рідини до розсувного пристрою (3), то можливе створення ритмічного програмованого ефекту ворушіння рельєфу. В варіанті з рекламою пива "Хайнекен", у такому разі, можливе створення поступового руху пальців рук до пляшки. Екран (2) може бути виготовлено з гнучкого та\або еластичного матеріалу, наприклад з полімерного синтетичного або натурального матеріалу: поліетилену, поліетилентерефталату, співполімеру поліетилену з вінілацетатом, поліамідів, синтетичного або натурального каучуку, гуми, латексу тощо, а також екран (2) може мати вигляд суцільної плівки або тканини, так званої банерної сітки та банерної плівки на яких можливе нанесення текстової та\або образотворчої інформації. Екран (2) може кріпитись до будь-якої опорної поверхні, наприклад стіни будинку, паркану, даху, білборда, мосту за допомогою елементів кріплення (5), наприклад розтяжок, тросів, мотузок, болтів та інших пристроїв. Згідно з корисною моделлю, рекламно-інформаційний брандмауер може містити щонайменше один розсувний пристрій (3), тобто елемент, який може бути виготовлено з такого 1 UA 100805 U 5 10 15 20 25 30 35 40 45 50 55 60 матеріалу, як наприклад полімерного: поліетилентерефталату, поліамідів, пластику тощо, а також металу, наприклад алюмінію, заліза, сталі тощо, а також з деревини, наприклад дубу, ясеня, тополі або замінників деревини - ДСП, ДВП тощо. Також, розсувний пристрій (3) може бути виконано з можливістю зміни по висоті, наприклад, якщо це буде домкрат, наприклад рейковий, гвинтовий, гідравлічний, пневматичний, або штифт, наприклад телескопічний, або шток, або шток з циліндром, або тяга. Зміна висоти розсувного пристрою (3) може досягатися за рахунок зміни форми розсувного пристрою (3), наприклад складання його "гармошкою", а також за допомогою переміщення штока або поршня у тілі порожнистого циліндра, а також за допомогою переміщення однієї частини штока або штифта уздовж іншої частини штока або штифта, наприклад у гвинтовій або рейковій конструкції штока або штифта. Розсувний пристрій (3) може бути круглого перерізу, квадратного або будь-якого іншого, а також може бути у вигляді труби, конуса, піраміди тощо, в тому числі може бути виконаний як конструкція в об'ємному або плоскому виконанні, тобто може повторювати будь-яку геометричну фігуру, наприклад циліндр, призму, піраміду або фантазійну фігуру, наприклад, чашку, стакан, серце тощо. Висота розсувного пристрою (3) може змінюватись за допомогою рук людини. Висота розсувного пристрою (3) може бути від 2 см до 15 метрів або навіть більше. Розсувних пристроїв (3) може бути будь-яка кількість для забезпечення технічного результату та рекламного ефекту. Розсувний пристрій (3) може розмішуватись на рекламно-інформаційному брандмауері за допомогою розтяжок, клею, тросів, мотузок, болтів та інших кріпильних пристроїв та елементів, за допомогою яких розсувний пристрій (3) може кріпитись до екрана (2) та до опорної поверхні (4). Розсувний пристрій (3) додатково містить насадку (6) для створення бажаного рельєфу, яка може бути у вигляді труби, конуса, піраміди тощо, в тому числі може бути виконана як конструкція в об'ємному або плоскому виконанні, тобто може повторювати будь-яку геометричну фігуру, наприклад циліндр, призму, піраміду або фантазійну фігуру, наприклад чашку, стакан, серце тощо. Рекламно-інформаційний брандмауер може бути додатково обладнаний приводом для зміни висоти розсувного пристрою (3), наприклад електричним, пневматичним, гідравлічним, електромагнітним тощо. Основна функція гідро-, пневмо-, електроприводу, як і механічної передачі, - перетворення механічної характеристики привідного двигуна у відповідності з вимогами навантаження, а також регулювання, захист від перевантажень та ін., а головне - передача потужності від привідного двигуна до розсувного пристрою (3), тобто привод здійснює передачу поступального зусилля до частин розсувного пристрою (3). Приводом може бути механічна передача, наприклад редуктор, пасова передача, кривошипно-шатунний механізм і т. д. Привод може приводитись у рух за допомогою гідростанції, тобто насоса для рідини або мастила та повітряного поршневого, гвинтового або іншого компресора для стискування повітря або іншого газу до надлишкового тиску не нижче 0,2 МПа, з ресивером або без ресивера. Також пристроєм для подачі газу або повітря може бути ємність з газом: наприклад балон або інша ємність з воднем, гелієм, аргоном, киснем, стиснутим повітрям тощо. Усі вищевказані приводи можуть бути виконані із можливістю закріплення та\або встановлення на брандмауері: на магнітах, на хомутах, на опорах, за допомогою зварювання тощо та бажано за межами рекламоносія. Рекламно-інформаційний брандмауер може містити джерела світла, наприклад лампи розжарювання, галогенні, світлодіодні тощо, тобто може бути додатково оснащений внутрішніми та\або зовнішніми елементами підсвічування, та\або освітленням, та\або відеоекраном, а також може бути додатково обладнаний звуковідтворюючими пристроями та\або програмним звуковим контролером, які дозволять відтворювати звуки та зробити рекламно-інформаційний стенд більш інформативним та цікавим, відтворюючі мову, музику, звуки водоспаду або щебетання птахів тощо. Рекламно-інформаційний брандмауер може використовуватись як вивіска кафе та ресторану і тому стенд може бути додатково обладнаний ароматичним диспенсером, тобто джерелом запахів, який може бути у вигляді ємності з газоподібною ароматною речовиною або з рідкою ароматною речовиною; у вигляді контейнера або конструктивного елемента з пластичною або твердою ароматною речовиною; пристроєм витягу запахів; пристроєм поширення запаху в прилеглий до стенду простір. Як пристрій поширення запахів можуть застосовувати пристрої, які служать для поширення запаху в прилеглий до рекламного стенду простір, наприклад, у вигляді розпилювачів, крапельниць, вентиляторів, вузлів для випуску стисненого ароматного газу, конструктивних елементів для установки відкритих джерел запаху. Диспенсер може бути розташовані безпосередньо на стенді для об'єднання зорової, звукової та запахової інформації впливу в єдиний рекламний візуально-звуко-запаховий об'єкт. Вмикатись 2 UA 100805 U 5 10 усі вищевказані пристрої можуть за допомогою вимикача або за допомогою датчиків руху та датчиків світла, якщо рекламно-інформаційний брандмауер буде додатково обладнаний датчиком руху та\або датчиком світла Принцип роботи пристрою показано на Фіг. 1. Зображення рекламно-інформаційного брандмауера у поперечному розрізі, розсувний пристрій виконано'гармошкою", брандмауер стає рельєфним через розсунення частин розсувного пристрою. Фіг. 2. Зображення рекламноінформаційного брандмауера у поперечному розрізі, розсувний пристрій стискають і брандмауер стає плоским. 1 - рекламно-інформаційний брандмауер з функцією утворення рельєфу; 2 - екран; 3 - розсувний пристрій; 4 - опорна поверхня; 5 - елементи кріплення; 6 - насадка. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 1. Рекламно-інформаційний брандмауер (1) з функцією утворення рельєфу на поверхні екрана (2), який виконаний із можливістю його закріплення на опорній поверхні (4) та який містить елементи кріплення (5) та екран (2) з гнучкого та\або еластичного матеріалу, де екран (2) є носієм рекламної інформації, який відрізняється тим, що містить щонайменше один розсувний пристрій (3), причому розсувний пристрій (3) виконано з можливістю зміни по висоті і де розсувний пристрій (3) міститься між екраном (2) та опорною поверхнею (4). 2. Рекламно-інформаційний брандмауер за п. 1, який відрізняється тим, що розсувний пристрій (3) додатково містить насадку (6). 3. Рекламно-інформаційний брандмауер за пп. 1 і 2, який відрізняється тим, що розсувним пристроєм (3) є домкрат або штифт, або шток, або шток з циліндром, або тяга. 4. Рекламно-інформаційний брандмауер за пп. 1-3, який відрізняється тим, що розсувний пристрій (3) додатково містить привод та\або таймер, та\або контролер. 5. Рекламно-інформаційний брандмауер за пп. 1-4, який відрізняється тим, що додатково обладнаний звуковідтворюючими пристроями та\або програмним звуковим контролером, та\або ароматичним диспенсером, та\або пристроєм поширення запахів, та\або датчиком руху, та\або датчиком світла, та\або джерелами світла, та\або відеоекраном. 3 UA 100805 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
