Дерев’яна балка

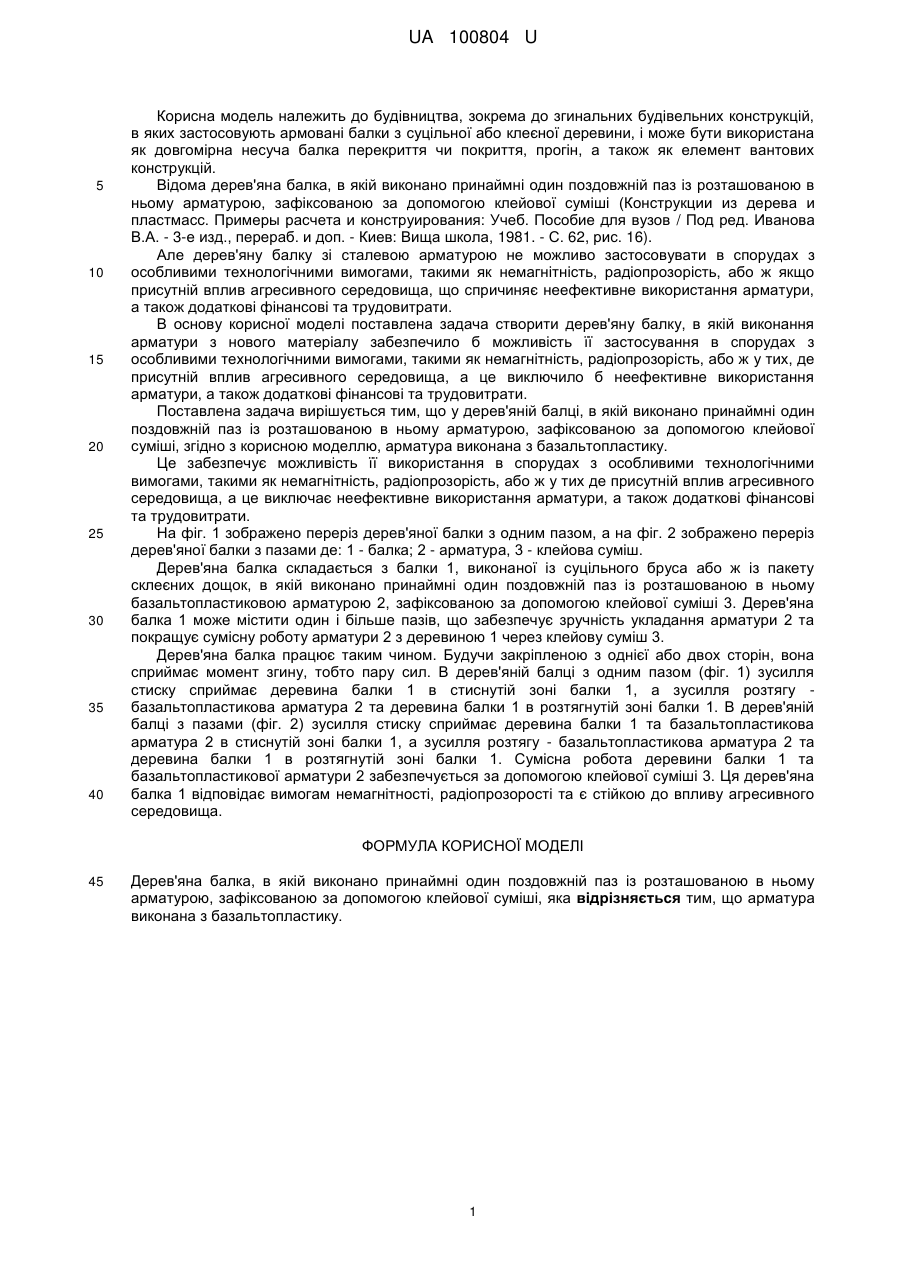

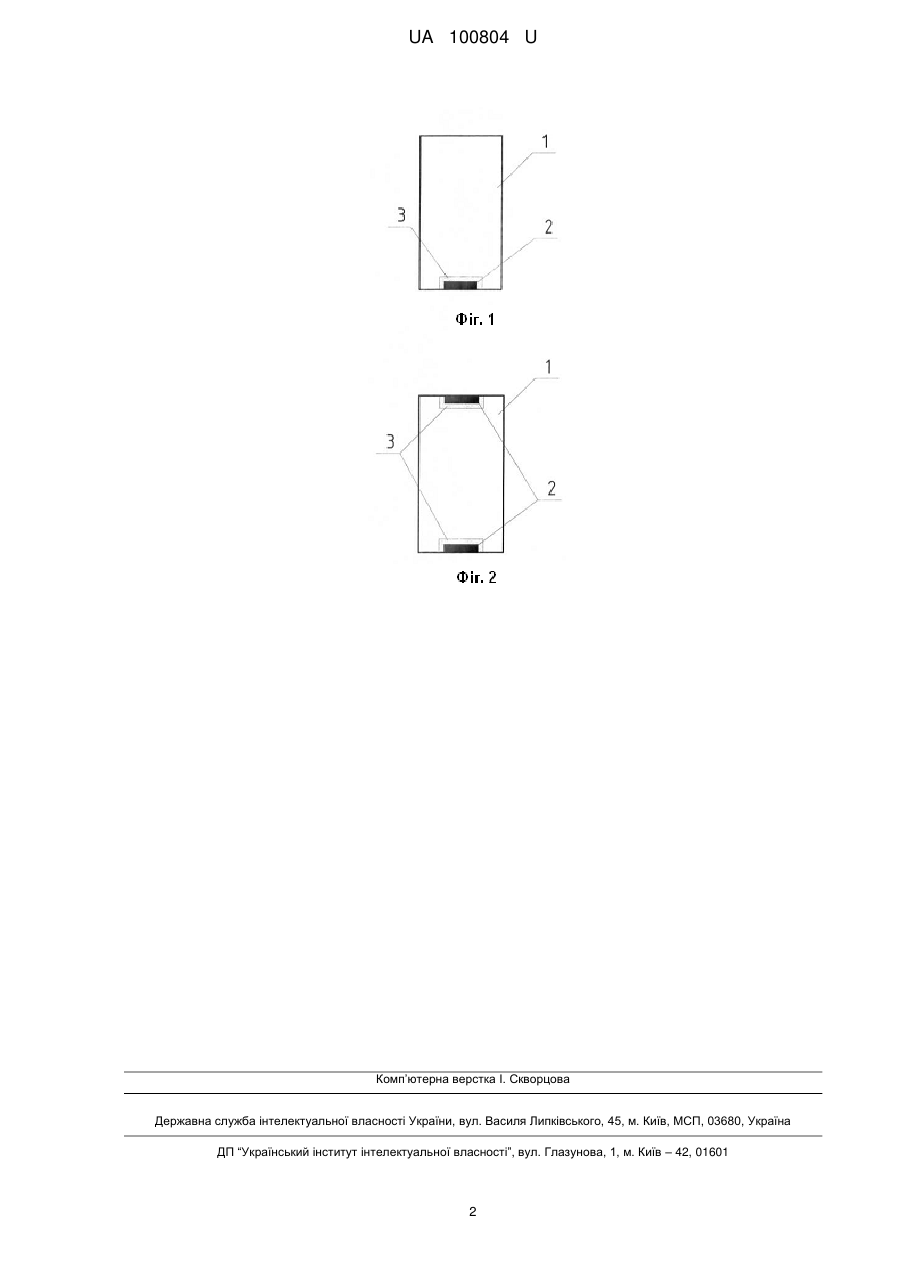

Реферат: Дерев'яна балка, в якій виконано принаймні один поздовжній паз із розташованою в ньому арматурою з базальтопластику, зафіксованою за допомогою клейової суміші. UA 100804 U (54) ДЕРЕВ'ЯНА БАЛКА UA 100804 U UA 100804 U 5 10 15 20 25 30 35 40 Корисна модель належить до будівництва, зокрема до згинальних будівельних конструкцій, в яких застосовують армовані балки з суцільної або клеєної деревини, і може бути використана як довгомірна несуча балка перекриття чи покриття, прогін, а також як елемент вантових конструкцій. Відома дерев'яна балка, в якій виконано принаймні один поздовжній паз із розташованою в ньому арматурою, зафіксованою за допомогою клейової суміші (Конструкции из дерева и пластмасс. Примеры расчета и конструирования: Учеб. Пособие для вузов / Под ред. Иванова В.А. - 3-е изд., перераб. и доп. - Киев: Вища школа, 1981. - С. 62, рис. 16). Але дерев'яну балку зі сталевою арматурою не можливо застосовувати в спорудах з особливими технологічними вимогами, такими як немагнітність, радіопрозорість, або ж якщо присутній вплив агресивного середовища, що спричиняє неефективне використання арматури, а також додаткові фінансові та трудовитрати. В основу корисної моделі поставлена задача створити дерев'яну балку, в якій виконання арматури з нового матеріалу забезпечило б можливість її застосування в спорудах з особливими технологічними вимогами, такими як немагнітність, радіопрозорість, або ж у тих, де присутній вплив агресивного середовища, а це виключило б неефективне використання арматури, а також додаткові фінансові та трудовитрати. Поставлена задача вирішується тим, що у дерев'яній балці, в якій виконано принаймні один поздовжній паз із розташованою в ньому арматурою, зафіксованою за допомогою клейової суміші, згідно з корисною моделлю, арматура виконана з базальтопластику. Це забезпечує можливість її використання в спорудах з особливими технологічними вимогами, такими як немагнітність, радіопрозорість, або ж у тих де присутній вплив агресивного середовища, а це виключає неефективне використання арматури, а також додаткові фінансові та трудовитрати. На фіг. 1 зображено переріз дерев'яної балки з одним пазом, а на фіг. 2 зображено переріз дерев'яної балки з пазами де: 1 - балка; 2 - арматура, 3 - клейова суміш. Дерев'яна балка складається з балки 1, виконаної із суцільного бруса або ж із пакету склеєних дощок, в якій виконано принаймні один поздовжній паз із розташованою в ньому базальтопластиковою арматурою 2, зафіксованою за допомогою клейової суміші 3. Дерев'яна балка 1 може містити один і більше пазів, що забезпечує зручність укладання арматури 2 та покращує сумісну роботу арматури 2 з деревиною 1 через клейову суміш 3. Дерев'яна балка працює таким чином. Будучи закріпленою з однієї або двох сторін, вона сприймає момент згину, тобто пару сил. В дерев'яній балці з одним пазом (фіг. 1) зусилля стиску сприймає деревина балки 1 в стиснутій зоні балки 1, а зусилля розтягу базальтопластикова арматура 2 та деревина балки 1 в розтягнутій зоні балки 1. В дерев'яній балці з пазами (фіг. 2) зусилля стиску сприймає деревина балки 1 та базальтопластикова арматура 2 в стиснутій зоні балки 1, а зусилля розтягу - базальтопластикова арматура 2 та деревина балки 1 в розтягнутій зоні балки 1. Сумісна робота деревини балки 1 та базальтопластикової арматури 2 забезпечується за допомогою клейової суміші 3. Ця дерев'яна балка 1 відповідає вимогам немагнітності, радіопрозорості та є стійкою до впливу агресивного середовища. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Дерев'яна балка, в якій виконано принаймні один поздовжній паз із розташованою в ньому арматурою, зафіксованою за допомогою клейової суміші, яка відрізняється тим, що арматура виконана з базальтопластику. 1 UA 100804 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
