Знімна ручка для перенесення ручної поклажі

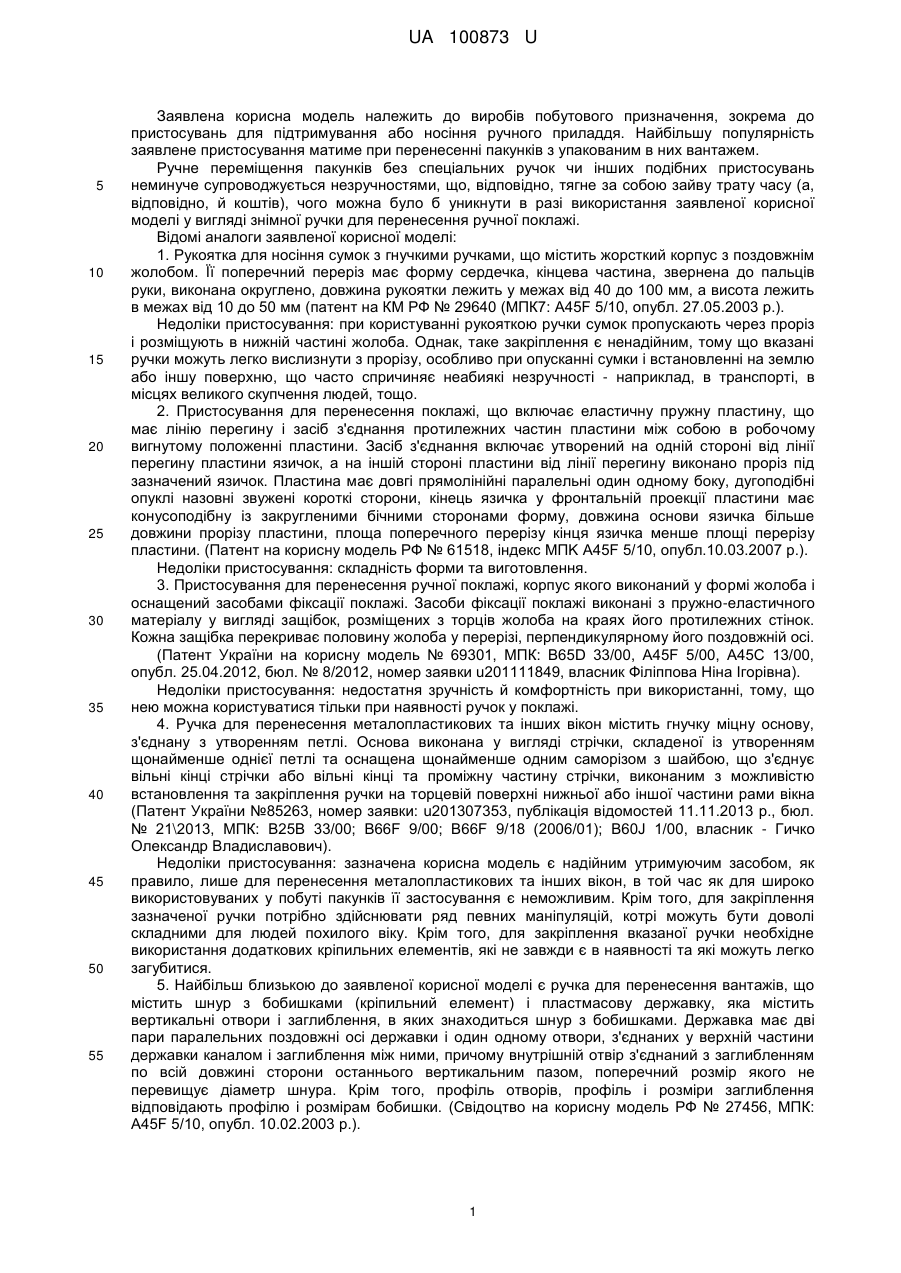

Реферат: UA 100873 U UA 100873 U 5 10 15 20 25 30 35 40 45 50 55 Заявлена корисна модель належить до виробів побутового призначення, зокрема до пристосувань для підтримування або носіння ручного приладдя. Найбільшу популярність заявлене пристосування матиме при перенесенні пакунків з упакованим в них вантажем. Ручне переміщення пакунків без спеціальних ручок чи інших подібних пристосувань неминуче супроводжується незручностями, що, відповідно, тягне за собою зайву трату часу (а, відповідно, й коштів), чого можна було б уникнути в разі використання заявленої корисної моделі у вигляді знімної ручки для перенесення ручної поклажі. Відомі аналоги заявленої корисної моделі: 1. Рукоятка для носіння сумок з гнучкими ручками, що містить жорсткий корпус з поздовжнім жолобом. Її поперечний переріз має форму сердечка, кінцева частина, звернена до пальців руки, виконана округлено, довжина рукоятки лежить у межах від 40 до 100 мм, а висота лежить в межах від 10 до 50 мм (патент на КМ РФ № 29640 (МПК7: A45F 5/10, опубл. 27.05.2003 p.). Недоліки пристосування: при користуванні рукояткою ручки сумок пропускають через проріз і розміщують в нижній частині жолоба. Однак, таке закріплення є ненадійним, тому що вказані ручки можуть легко вислизнути з прорізу, особливо при опусканні сумки і встановленні на землю або іншу поверхню, що часто спричиняє неабиякі незручності - наприклад, в транспорті, в місцях великого скупчення людей, тощо. 2. Пристосування для перенесення поклажі, що включає еластичну пружну пластину, що має лінію перегину і засіб з'єднання протилежних частин пластини між собою в робочому вигнутому положенні пластини. Засіб з'єднання включає утворений на одній стороні від лінії перегину пластини язичок, а на іншій стороні пластини від лінії перегину виконано проріз під зазначений язичок. Пластина має довгі прямолінійні паралельні один одному боку, дугоподібні опуклі назовні звужені короткі сторони, кінець язичка у фронтальній проекції пластини має конусоподібну із закругленими бічними сторонами форму, довжина основи язичка більше довжини прорізу пластини, площа поперечного перерізу кінця язичка менше площі перерізу пластини. (Патент на корисну модель РФ № 61518, індекс MПK A45F 5/10, опубл.10.03.2007 p.). Недоліки пристосування: складність форми та виготовлення. 3. Пристосування для перенесення ручної поклажі, корпус якого виконаний у формі жолоба і оснащений засобами фіксації поклажі. Засоби фіксації поклажі виконані з пружно-еластичного матеріалу у вигляді защібок, розміщених з торців жолоба на краях його протилежних стінок. Кожна защібка перекриває половину жолоба у перерізі, перпендикулярному його поздовжній осі. (Патент України на корисну модель № 69301, МПК: B65D 33/00, A45F 5/00, А45С 13/00, опубл. 25.04.2012, бюл. № 8/2012, номер заявки u201111849, власник Філіппова Ніна Ігорівна). Недоліки пристосування: недостатня зручність й комфортність при використанні, тому, що нею можна користуватися тільки при наявності ручок у поклажі. 4. Ручка для перенесення металопластикових та інших вікон містить гнучку міцну основу, з'єднану з утворенням петлі. Основа виконана у вигляді стрічки, складеної із утворенням щонайменше однієї петлі та оснащена щонайменше одним саморізом з шайбою, що з'єднує вільні кінці стрічки або вільні кінці та проміжну частину стрічки, виконаним з можливістю встановлення та закріплення ручки на торцевій поверхні нижньої або іншої частини рами вікна (Патент України №85263, номер заявки: u201307353, публікація відомостей 11.11.2013 р., бюл. № 21\2013, МПК: В25В 33/00; В66F 9/00; В66F 9/18 (2006/01); В60J 1/00, власник - Гичко Олександр Владиславович). Недоліки пристосування: зазначена корисна модель є надійним утримуючим засобом, як правило, лише для перенесення металопластикових та інших вікон, в той час як для широко використовуваних у побуті пакунків її застосування є неможливим. Крім того, для закріплення зазначеної ручки потрібно здійснювати ряд певних маніпуляцій, котрі можуть бути доволі складними для людей похилого віку. Крім того, для закріплення вказаної ручки необхідне використання додаткових кріпильних елементів, які не завжди є в наявності та які можуть легко загубитися. 5. Найбільш близькою до заявленої корисної моделі є ручка для перенесення вантажів, що містить шнур з бобишками (кріпильний елемент) і пластмасову державку, яка містить вертикальні отвори і заглиблення, в яких знаходиться шнур з бобишками. Державка має дві пари паралельних поздовжні осі державки і один одному отвори, з'єднаних у верхній частини державки каналом і заглиблення між ними, причому внутрішній отвір з'єднаний з заглибленням по всій довжині сторони останнього вертикальним пазом, поперечний розмір якого не перевищує діаметр шнура. Крім того, профіль отворів, профіль і розміри заглиблення відповідають профілю і розмірам бобишки. (Свідоцтво на корисну модель РФ № 27456, МПК: A45F 5/10, опубл. 10.02.2003 р.). 1 UA 100873 U 5 10 15 20 25 30 35 40 45 Недоліки пристосування: складність конструкції, складність виготовлення та недостатня зручність при використанні. В основу заявленої корисної моделі поставлена технічна задача - створення надійного та зручного у користуванні пристосування для перенесення ручної поклажі, шляхом виконання засобів фіксації поклажі, що забезпечували б умови для зручного та надійного утримання пакунків користувачем при переміщенні за рахунок створення надійного фіксування ручки та утворення зручного для захвату конструктивного виконання самої ручки. Поставлена задача досягається завдяки тому, що заявлена корисна модель у вигляді знімної ручки для перенесення ручної поклажі виконана, як гнучка пластикова основа з ребристою внутрішньою поверхнею та заокругленими виступаючими кромками для запобігання проковзуванню і надмірному тиску на м'які тканини руки людини та вушками для кріплення поклажі. Технічний результат заявленої корисної моделі полягає в значному спрощенні під'єднання вказаного пристосування до ручної поклажі, забезпеченні надійної фіксації при перенесенні, як одного, так і декількох предметів. Невеликі розміри заявленого пристосування, а також рельєфна внутрішня поверхня та заокруглені виступаючі кромки центральної частини основи роблять його дуже зручним у використанні. Крім того, запропоноване рішення забезпечує простоту, міцність і дешевизну виробу. На кресленнях (додається) представлено загальний вигляд заявленої знімної ручки для переміщення ручної поклажі: Фіг. 1- вигляд знизу (внутрішня поверхня); Фіг. 2 - детальний вигляд вушка знімної ручки знизу (внутрішня поверхня); Фіг. 3 - вигляд зверху (зовнішня поверхня). Знімна ручка для переміщення ручної поклажі являє собою пластикову основу 1 з вушками 6. Відстань між вушками може становити від 130 мм до 200 мм. Кожне з вушок із зовнішньої сторони (Фіг. 3) містить заглиблення прямокутної форми 3, а з внутрішньої сторони (Фіг. 1, Фіг. 2) має випуклість 7 за розмірами та формою аналогічними заглибленню 3. З повздовжніх сторін випуклість 7 має наскрізні отвори 2 прямокутної форми, виконані у вигляді прорізів для протягування кріпильних елементів ручної поклажі (на кресленні не показані). Центральна частина основи містить заокруглені виступаючі кромки 5, що надають ручці додаткову жорсткість та запобігають її деформації, що може призвести до надмірного тиску на окремі ділянки руки людини. Внутрішня поверхня основи 1, що контактує з пальцями людини, виконана ребристою для запобігання проковзуванню. Відстань ребер 4 один від одного відповідає відстані розташування пальців руки людини при захопленні нею ручки. Зовнішня поверхня основи 1 має гладку поверхню та призначена для нанесення позначень інформативного характеру. Механізм дії знімної ручки для перенесення ручної поклажі такий: Кріпильним елементом (наприклад, пластиковою стрічкою) обхвачують поклажу, що переноситься, знизу. Потім, кожний з кінців стрічки протягують через прорізи 2 одного і того ж вушка, і, натягнувши, накладають один кінець стрічки на інший та скріплюють їх (наприклад, за допомогою степлера). Після цього беруть іншу стрічку і аналогічно закріплюють з протилежного боку поклажі. Рельєфні лінії 4 та 5 на внутрішній поверхні основи 1 слугують для надійної фіксації ручки з поклажею в долоні людини та запобігають надмірному тиску на м'які тканини руки. Таким чином, корисна модель, що заявляється, є доступною, компактною та зручною у використанні. Крім того, вона являється промислово придатною оскільки може бути відтворена з використанням відомих матеріалів, засобів та технологічних операцій. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Знімна ручка для перенесення ручної поклажі, яка являє собою пластикову основу з вушками, яка відрізняється тим, що відстань між вушками може становити від 130 мм до 200 мм, кожне з вушок із зовнішньої сторони містить заглиблення прямокутної форми, а з внутрішньої сторони має випуклість за розмірами та формою аналогічними вказаному заглибленню, з повздовжніх сторін випуклість має наскрізні отвори прямокутної форми, виконані у вигляді прорізів для протягування кріпильних елементів ручної поклажі. 2. Знімна ручка для переміщення ручної поклажі за п. 1, яка відрізняється тим, що внутрішня поверхня основи, що контактує з пальцями, виконана ребристою з метою запобігання проковзуванню, причому відстань ребер один від одного відповідає відстані розташування пальців на долоні при захопленні ручки. 2 UA 100873 U 5 3. Знімна ручка для переміщення ручної поклажі за п. 1, яка відрізняється тим, що кромки центральної частини основи містять заокруглені виступи, що забезпечує жорсткість корисної моделі та запобігає її деформації, яка може призвести до надмірного тиску на окремі ділянки руки людини. 4. Знімна ручка для переміщення ручної поклажі за п. 1, яка відрізняється тим, що зовнішня поверхня основи має гладку поверхню і призначена для нанесення позначень інформативного характеру. 3 UA 100873 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
