Спосіб підсилення трубобетонної стійки з локальними механічними пошкодженнями труби-оболонки

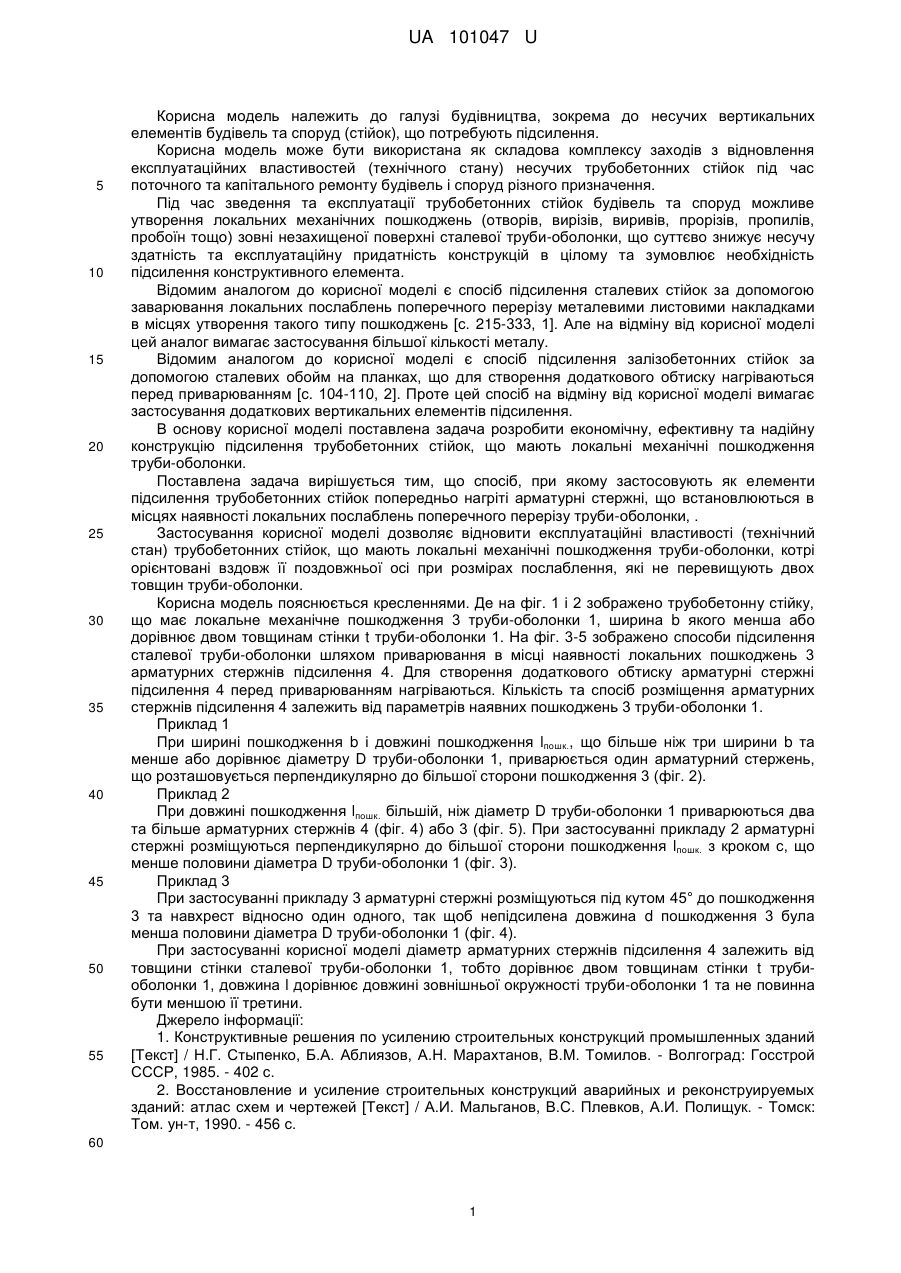

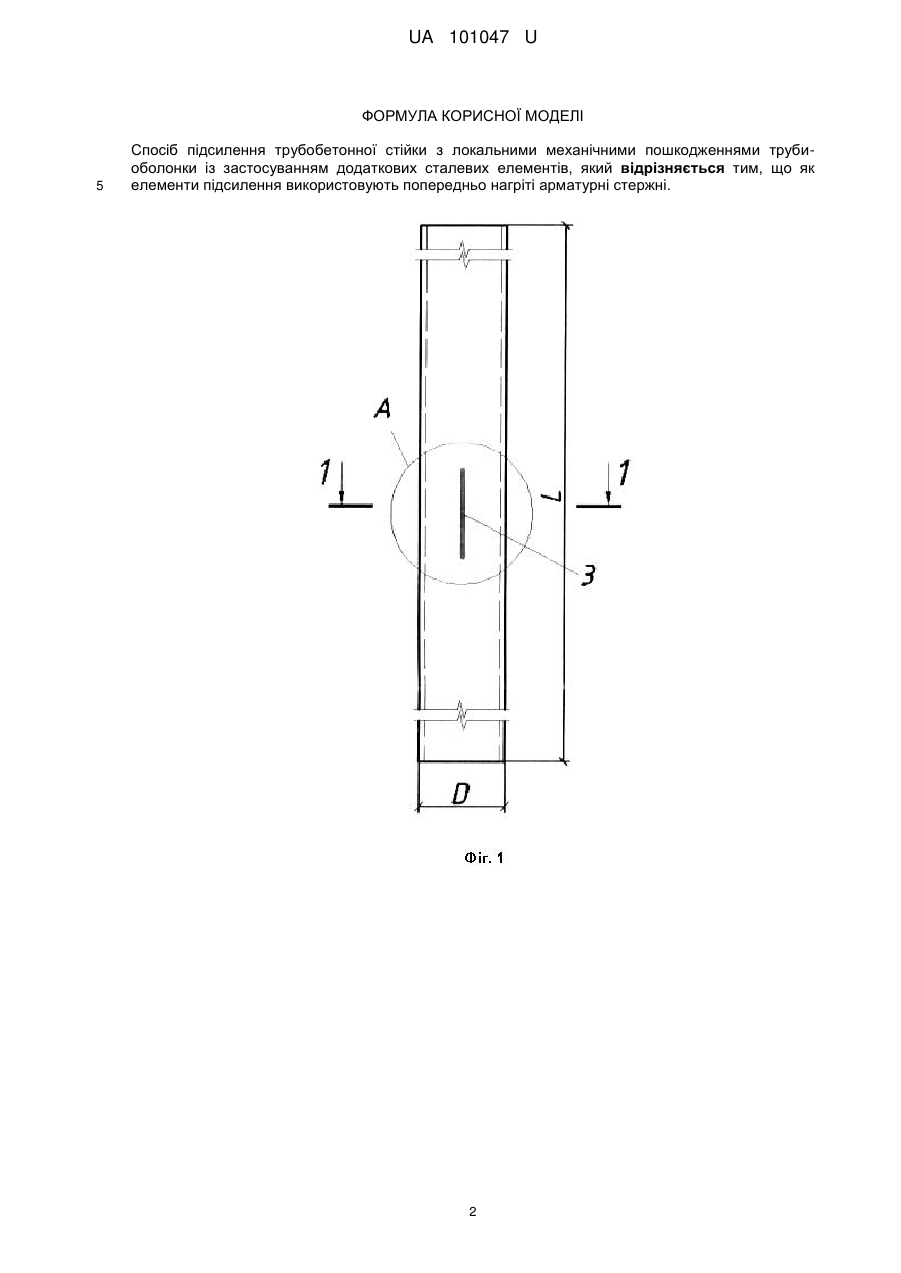

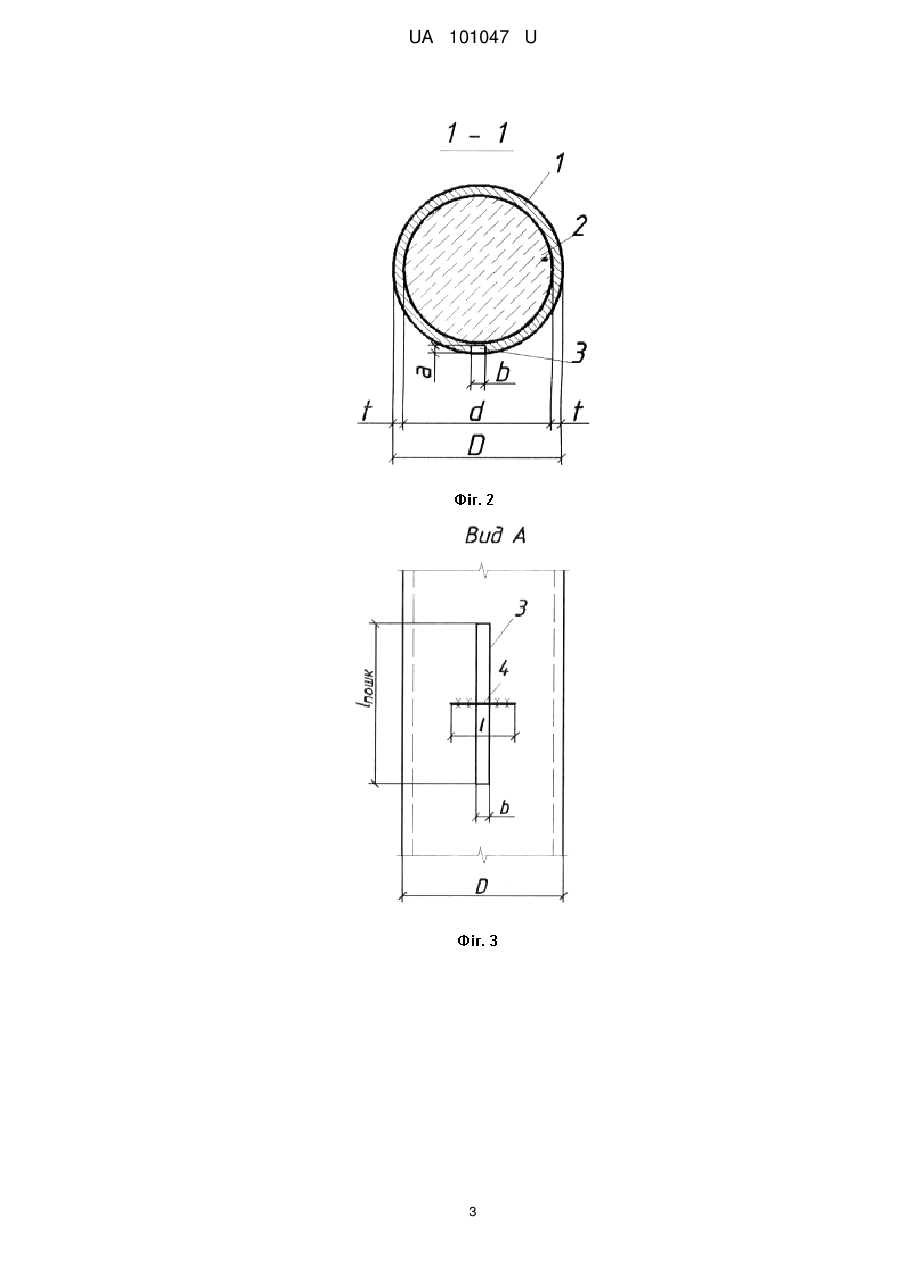

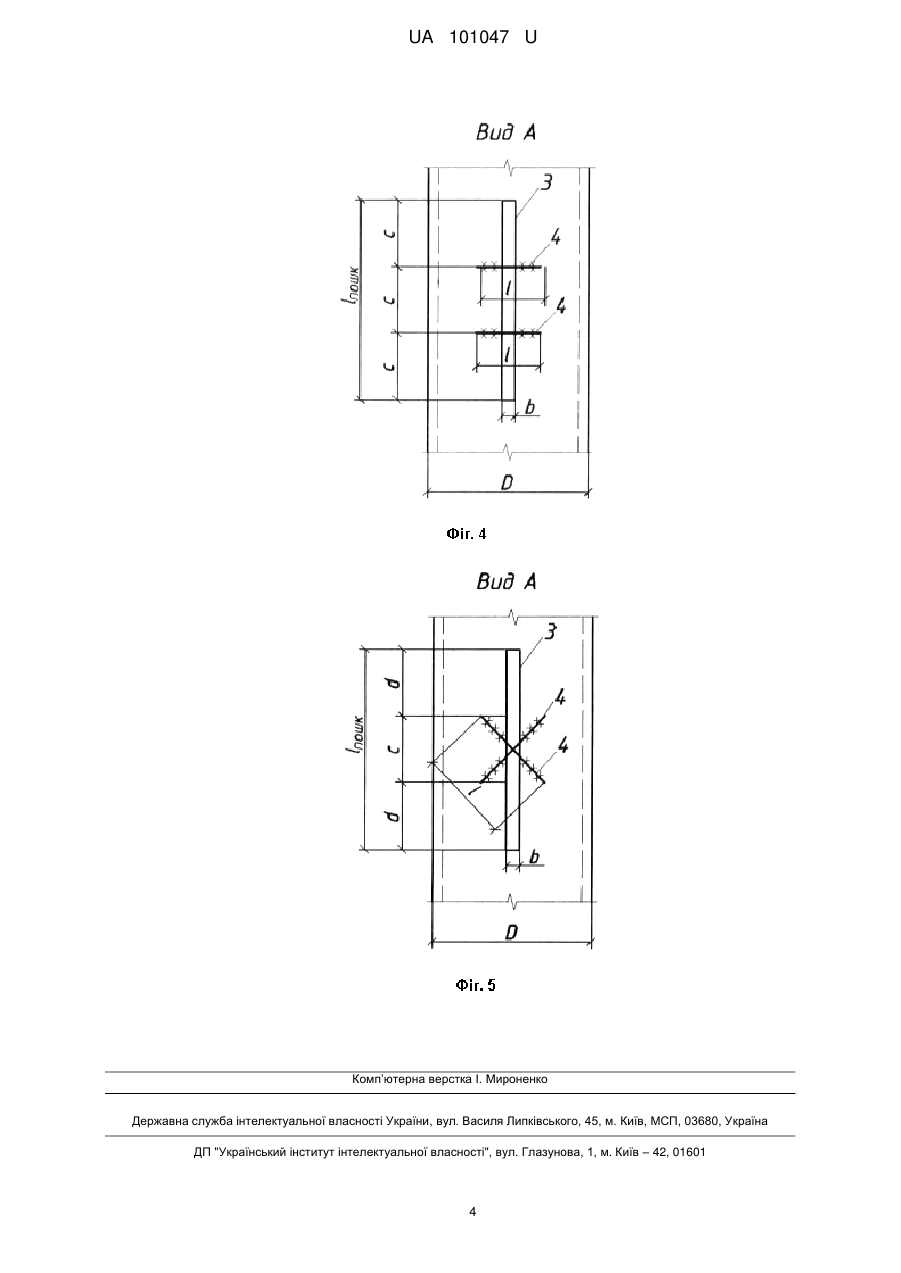

Реферат: Спосіб підсилення трубобетонної стійки з локальними механічними пошкодженнями трубиоболонки при якому застосовують додаткові сталеві елементи. Як елементи підсилення використовують попередньо нагріті арматурні стержні. UA 101047 U (12) UA 101047 U UA 101047 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі будівництва, зокрема до несучих вертикальних елементів будівель та споруд (стійок), що потребують підсилення. Корисна модель може бути використана як складова комплексу заходів з відновлення експлуатаційних властивостей (технічного стану) несучих трубобетонних стійок під час поточного та капітального ремонту будівель і споруд різного призначення. Під час зведення та експлуатації трубобетонних стійок будівель та споруд можливе утворення локальних механічних пошкоджень (отворів, вирізів, виривів, прорізів, пропилів, пробоїн тощо) зовні незахищеної поверхні сталевої труби-оболонки, що суттєво знижує несучу здатність та експлуатаційну придатність конструкцій в цілому та зумовлює необхідність підсилення конструктивного елемента. Відомим аналогом до корисної моделі є спосіб підсилення сталевих стійок за допомогою заварювання локальних послаблень поперечного перерізу металевими листовими накладками в місцях утворення такого типу пошкоджень [с. 215-333, 1]. Але на відміну від корисної моделі цей аналог вимагає застосування більшої кількості металу. Відомим аналогом до корисної моделі є спосіб підсилення залізобетонних стійок за допомогою сталевих обойм на планках, що для створення додаткового обтиску нагріваються перед приварюванням [с. 104-110, 2]. Проте цей спосіб на відміну від корисної моделі вимагає застосування додаткових вертикальних елементів підсилення. В основу корисної моделі поставлена задача розробити економічну, ефективну та надійну конструкцію підсилення трубобетонних стійок, що мають локальні механічні пошкодження труби-оболонки. Поставлена задача вирішується тим, що спосіб, при якому застосовують як елементи підсилення трубобетонних стійок попередньо нагріті арматурні стержні, що встановлюються в місцях наявності локальних послаблень поперечного перерізу труби-оболонки, . Застосування корисної моделі дозволяє відновити експлуатаційні властивості (технічний стан) трубобетонних стійок, що мають локальні механічні пошкодження труби-оболонки, котрі орієнтовані вздовж її поздовжньої осі при розмірах послаблення, які не перевищують двох товщин труби-оболонки. Корисна модель пояснюється кресленнями. Де на фіг. 1 і 2 зображено трубобетонну стійку, що має локальне механічне пошкодження 3 труби-оболонки 1, ширина b якого менша або дорівнює двом товщинам стінки t труби-оболонки 1. На фіг. 3-5 зображено способи підсилення сталевої труби-оболонки шляхом приварювання в місці наявності локальних пошкоджень 3 арматурних стержнів підсилення 4. Для створення додаткового обтиску арматурні стержні підсилення 4 перед приварюванням нагріваються. Кількість та спосіб розміщення арматурних стержнів підсилення 4 залежить від параметрів наявних пошкоджень 3 труби-оболонки 1. Приклад 1 При ширині пошкодження b і довжині пошкодження lпошк., що більше ніж три ширини b та менше або дорівнює діаметру D труби-оболонки 1, приварюється один арматурний стержень, що розташовується перпендикулярно до більшої сторони пошкодження 3 (фіг. 2). Приклад 2 При довжині пошкодження lпошк. більшій, ніж діаметр D труби-оболонки 1 приварюються два та більше арматурних стержнів 4 (фіг. 4) або 3 (фіг. 5). При застосуванні прикладу 2 арматурні стержні розміщуються перпендикулярно до більшої сторони пошкодження lпошк. з кроком с, що менше половини діаметра D труби-оболонки 1 (фіг. 3). Приклад 3 При застосуванні прикладу 3 арматурні стержні розміщуються під кутом 45° до пошкодження 3 та навхрест відносно один одного, так щоб непідсилена довжина d пошкодження 3 була менша половини діаметра D труби-оболонки 1 (фіг. 4). При застосуванні корисної моделі діаметр арматурних стержнів підсилення 4 залежить від товщини стінки сталевої труби-оболонки 1, тобто дорівнює двом товщинам стінки t трубиоболонки 1, довжина l дорівнює довжині зовнішньої окружності труби-оболонки 1 та не повинна бути меншою її третини. Джерело інформації: 1. Конструктивные решения по усилению строительных конструкций промышленных зданий [Текст] / Н.Г. Стыпенко, Б.А. Аблиязов, А.Н. Марахтанов, В.М. Томилов. - Волгоград: Госстрой СССР, 1985. - 402 с. 2. Восстановление и усиление строительных конструкций аварийных и реконструируемых зданий: атлас схем и чертежей [Текст] / А.И. Мальганов, В.С. Плевков, А.И. Полищук. - Томск: Том. ун-т, 1990. - 456 с. 60 1 UA 101047 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб підсилення трубобетонної стійки з локальними механічними пошкодженнями трубиоболонки із застосуванням додаткових сталевих елементів, який відрізняється тим, що як елементи підсилення використовують попередньо нагріті арматурні стержні. 2 UA 101047 U 3 UA 101047 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 4
