Захист стійки стелажа

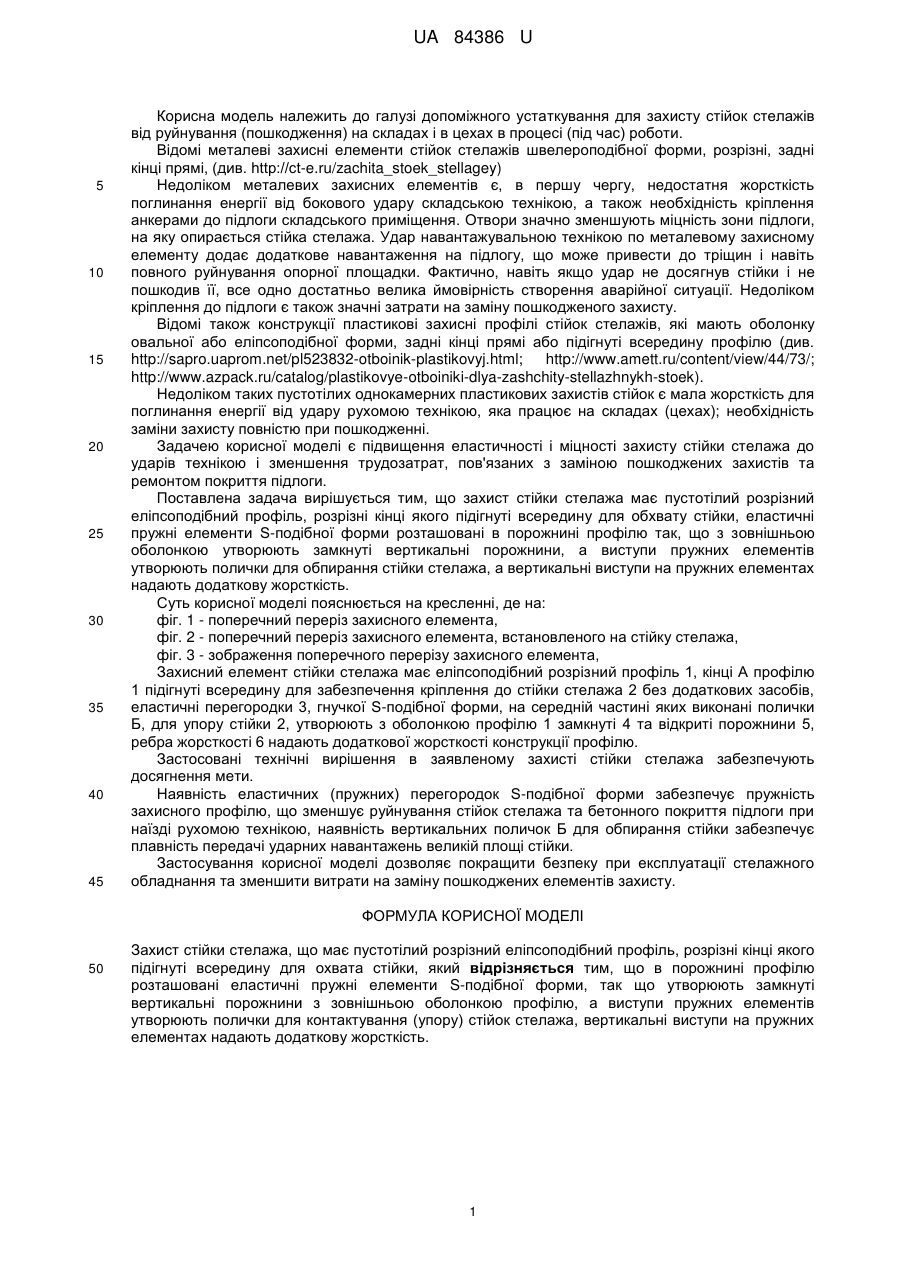

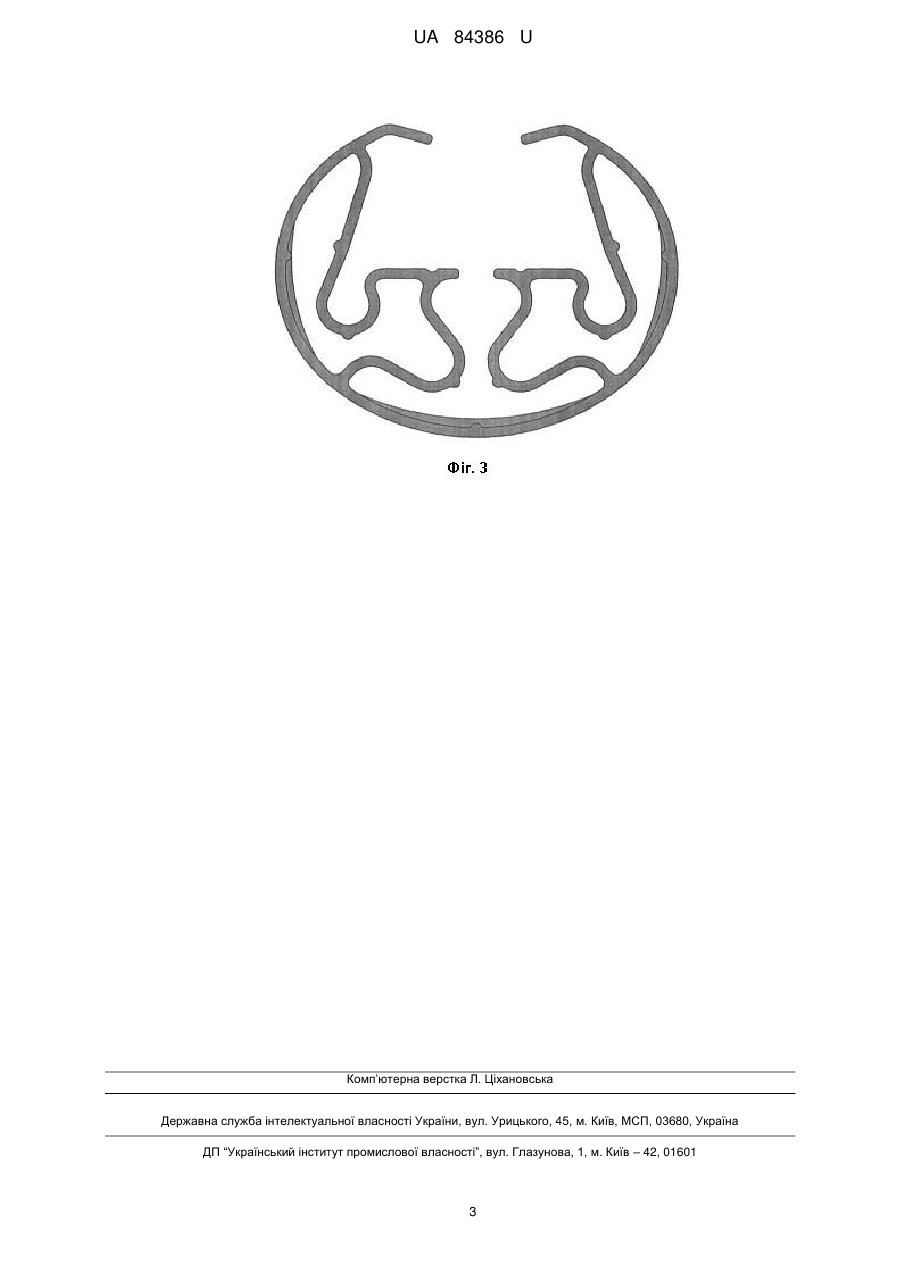

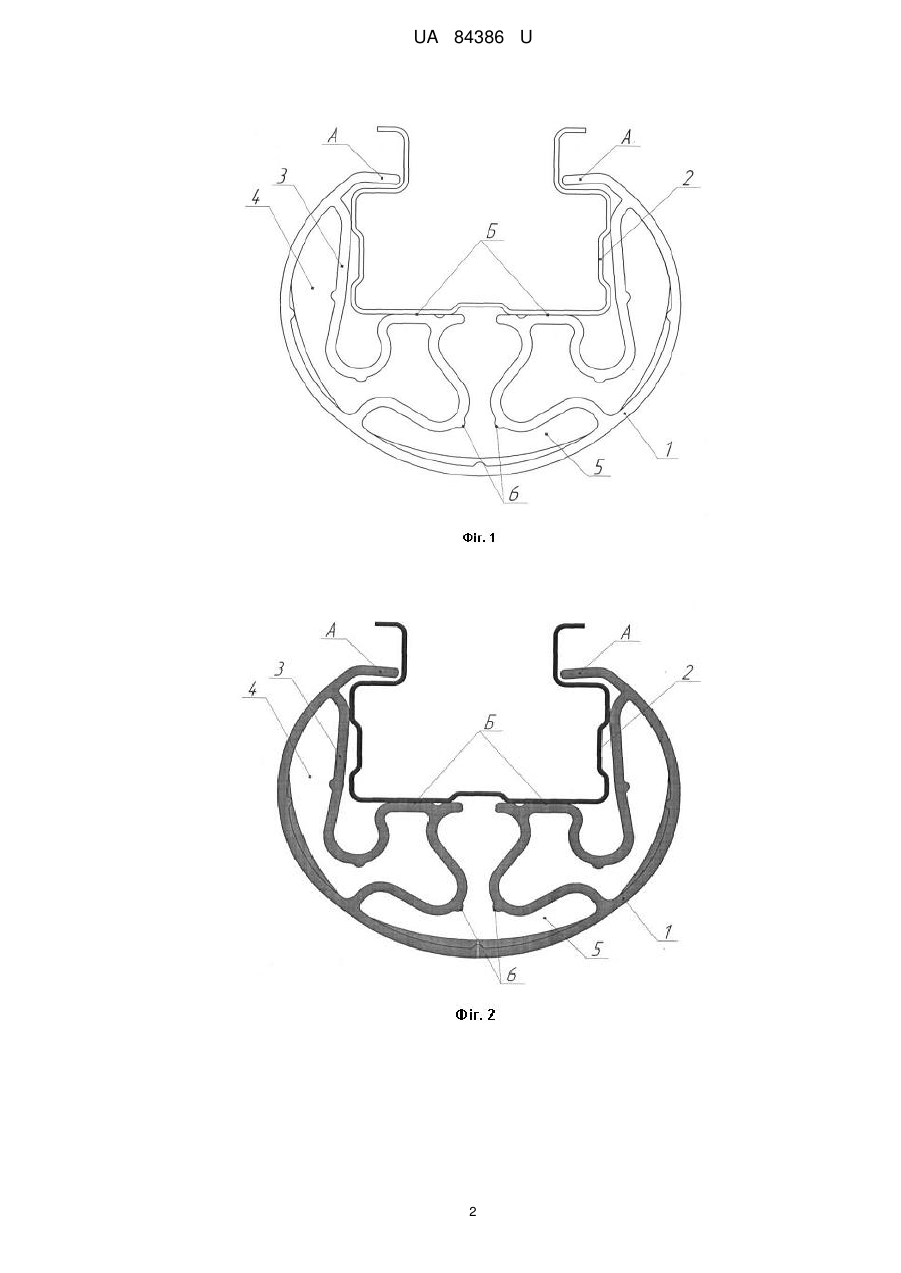

Реферат: UA 84386 U UA 84386 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі допоміжного устаткування для захисту стійок стелажів від руйнування (пошкодження) на складах і в цехах в процесі (під час) роботи. Відомі металеві захисні елементи стійок стелажів швелероподібної форми, розрізні, задні кінці прямі, (див. http://ct-e.ru/zachita_stoek_stellagey) Недоліком металевих захисних елементів є, в першу чергу, недостатня жорсткість поглинання енергії від бокового удару складською технікою, а також необхідність кріплення анкерами до підлоги складського приміщення. Отвори значно зменшують міцність зони підлоги, на яку опирається стійка стелажа. Удар навантажувальною технікою по металевому захисному елементу додає додаткове навантаження на підлогу, що може привести до тріщин і навіть повного руйнування опорної площадки. Фактично, навіть якщо удар не досягнув стійки і не пошкодив її, все одно достатньо велика ймовірність створення аварійної ситуації. Недоліком кріплення до підлоги є також значні затрати на заміну пошкодженого захисту. Відомі також конструкції пластикові захисні профілі стійок стелажів, які мають оболонку овальної або еліпсоподібної форми, задні кінці прямі або підігнуті всередину профілю (див. http://sapro.uaprom.net/pl523832-otboinik-plastikovyj.html; http://www.amett.ru/content/view/44/73/; http://www.azpack.ru/catalog/plastikovye-otboiniki-dlya-zashchity-stellazhnykh-stoek). Недоліком таких пустотілих однокамерних пластикових захистів стійок є мала жорсткість для поглинання енергії від удару рухомою технікою, яка працює на складах (цехах); необхідність заміни захисту повністю при пошкодженні. Задачею корисної моделі є підвищення еластичності і міцності захисту стійки стелажа до ударів технікою і зменшення трудозатрат, пов'язаних з заміною пошкоджених захистів та ремонтом покриття підлоги. Поставлена задача вирішується тим, що захист стійки стелажа має пустотілий розрізний еліпсоподібний профіль, розрізні кінці якого підігнуті всередину для обхвату стійки, еластичні пружні елементи S-подібної форми розташовані в порожнині профілю так, що з зовнішньою оболонкою утворюють замкнуті вертикальні порожнини, а виступи пружних елементів утворюють полички для обпирання стійки стелажа, а вертикальні виступи на пружних елементах надають додаткову жорсткість. Суть корисної моделі пояснюється на кресленні, де на: фіг. 1 - поперечний переріз захисного елемента, фіг. 2 - поперечний переріз захисного елемента, встановленого на стійку стелажа, фіг. 3 - зображення поперечного перерізу захисного елемента, Захисний елемент стійки стелажа має еліпсоподібний розрізний профіль 1, кінці А профілю 1 підігнуті всередину для забезпечення кріплення до стійки стелажа 2 без додаткових засобів, еластичні перегородки 3, гнучкої S-подібної форми, на середній частині яких виконані полички Б, для упору стійки 2, утворюють з оболонкою профілю 1 замкнуті 4 та відкриті порожнини 5, ребра жорсткості 6 надають додаткової жорсткості конструкції профілю. Застосовані технічні вирішення в заявленому захисті стійки стелажа забезпечують досягнення мети. Наявність еластичних (пружних) перегородок S-подібної форми забезпечує пружність захисного профілю, що зменшує руйнування стійок стелажа та бетонного покриття підлоги при наїзді рухомою технікою, наявність вертикальних поличок Б для обпирання стійки забезпечує плавність передачі ударних навантажень великій площі стійки. Застосування корисної моделі дозволяє покращити безпеку при експлуатації стелажного обладнання та зменшити витрати на заміну пошкоджених елементів захисту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Захист стійки стелажа, що має пустотілий розрізний еліпсоподібний профіль, розрізні кінці якого підігнуті всередину для охвата стійки, який відрізняється тим, що в порожнині профілю розташовані еластичні пружні елементи S-подібної форми, так що утворюють замкнуті вертикальні порожнини з зовнішньою оболонкою профілю, а виступи пружних елементів утворюють полички для контактування (упору) стійок стелажа, вертикальні виступи на пружних елементах надають додаткову жорсткість. 1 UA 84386 U 2 UA 84386 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
