Опорна конструкція для меблів

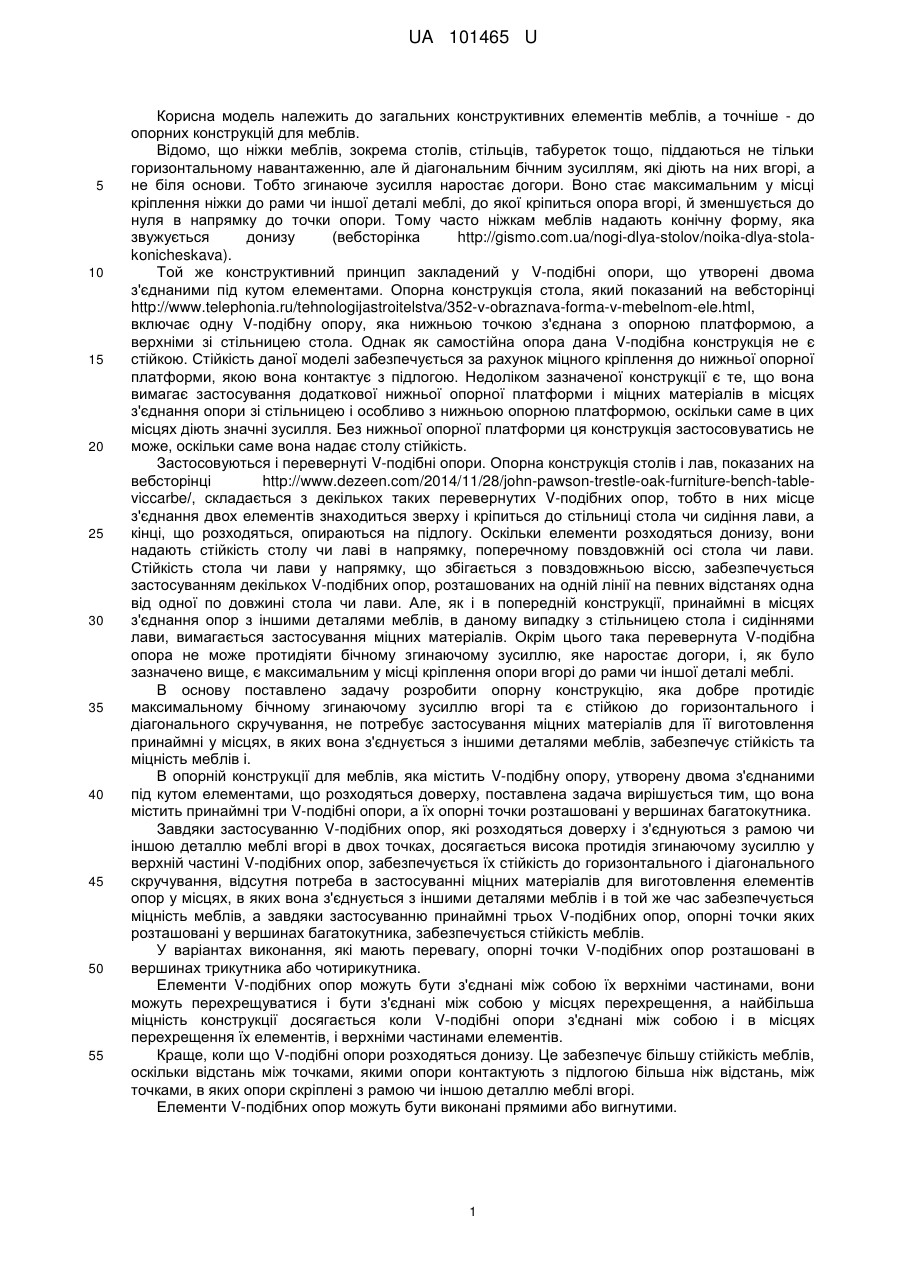

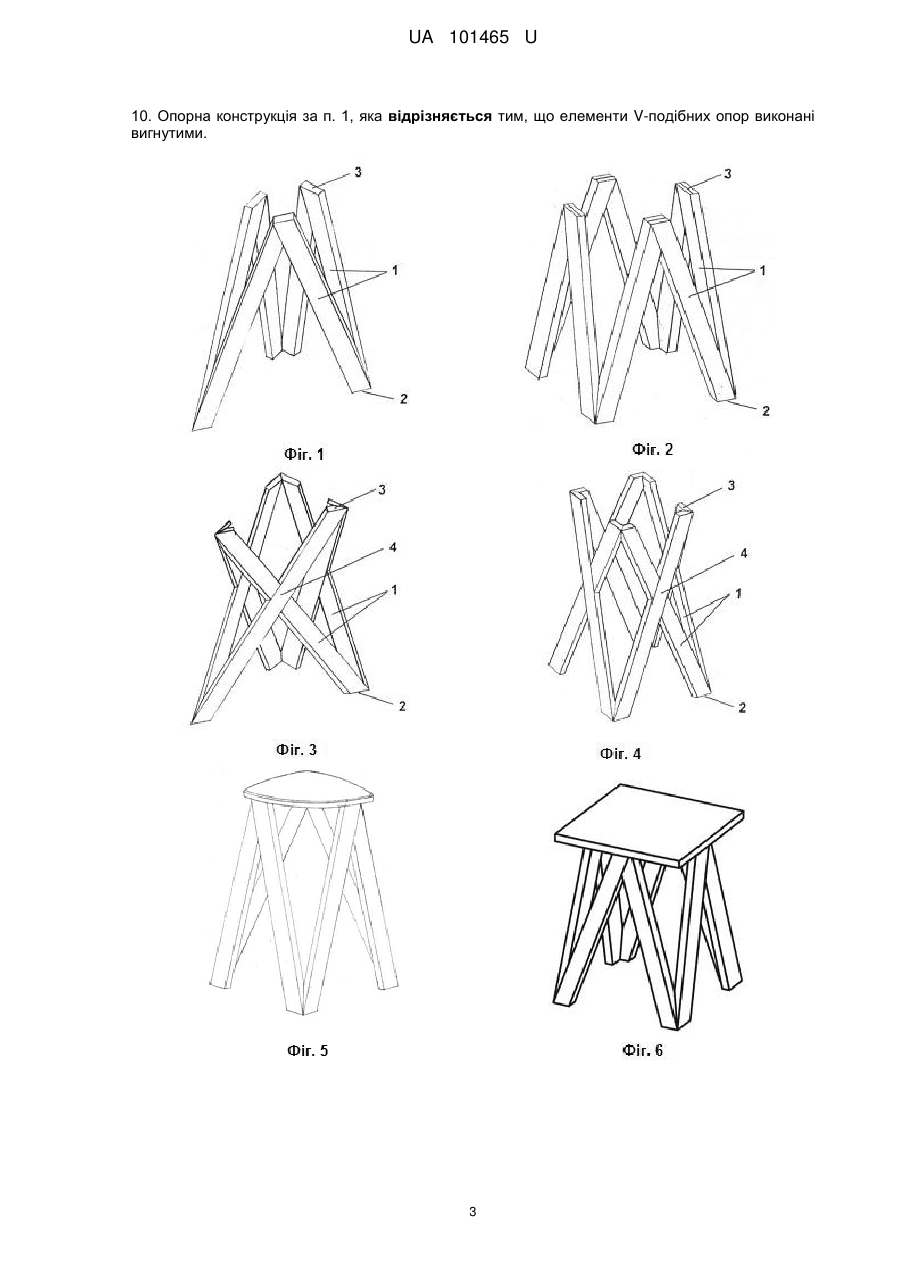

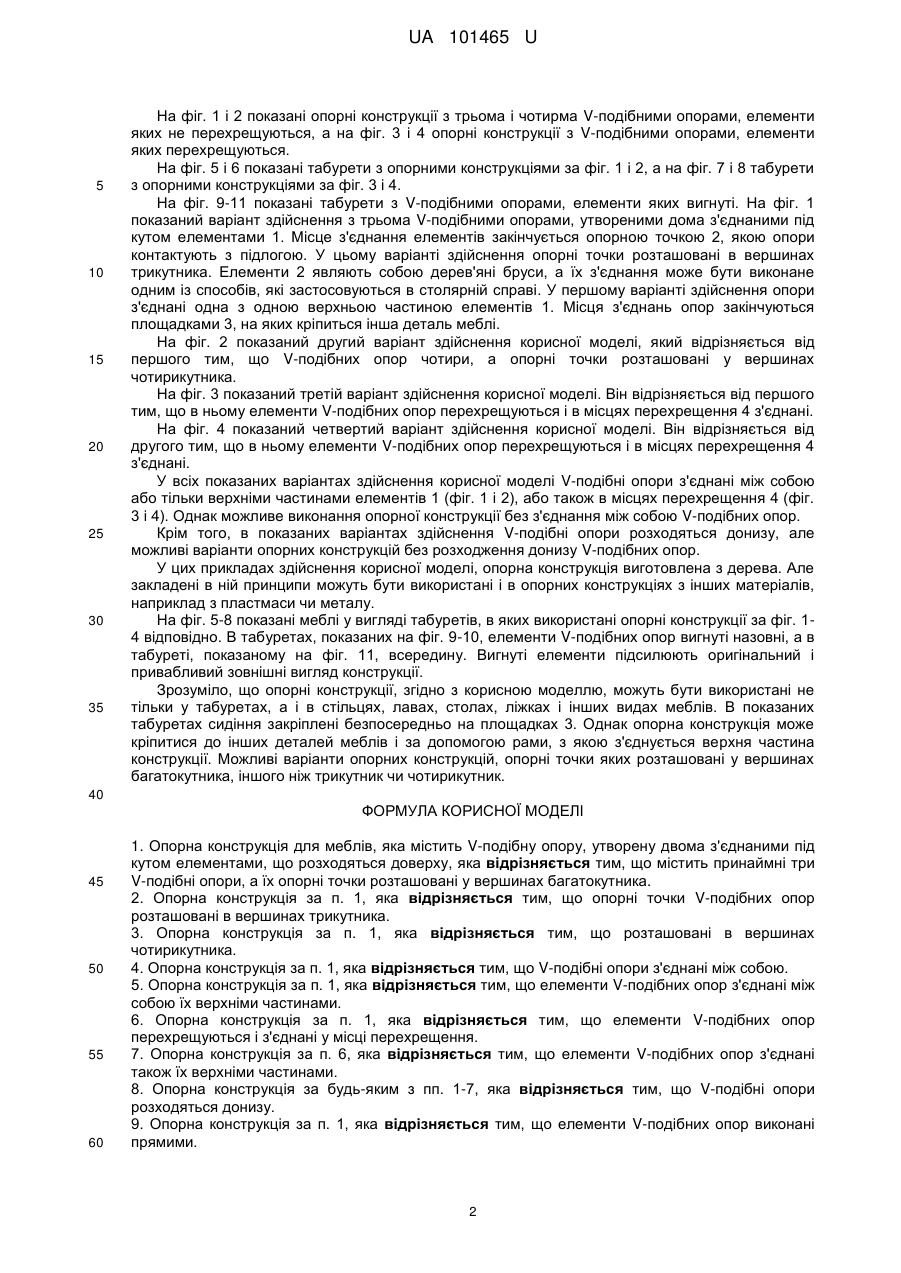

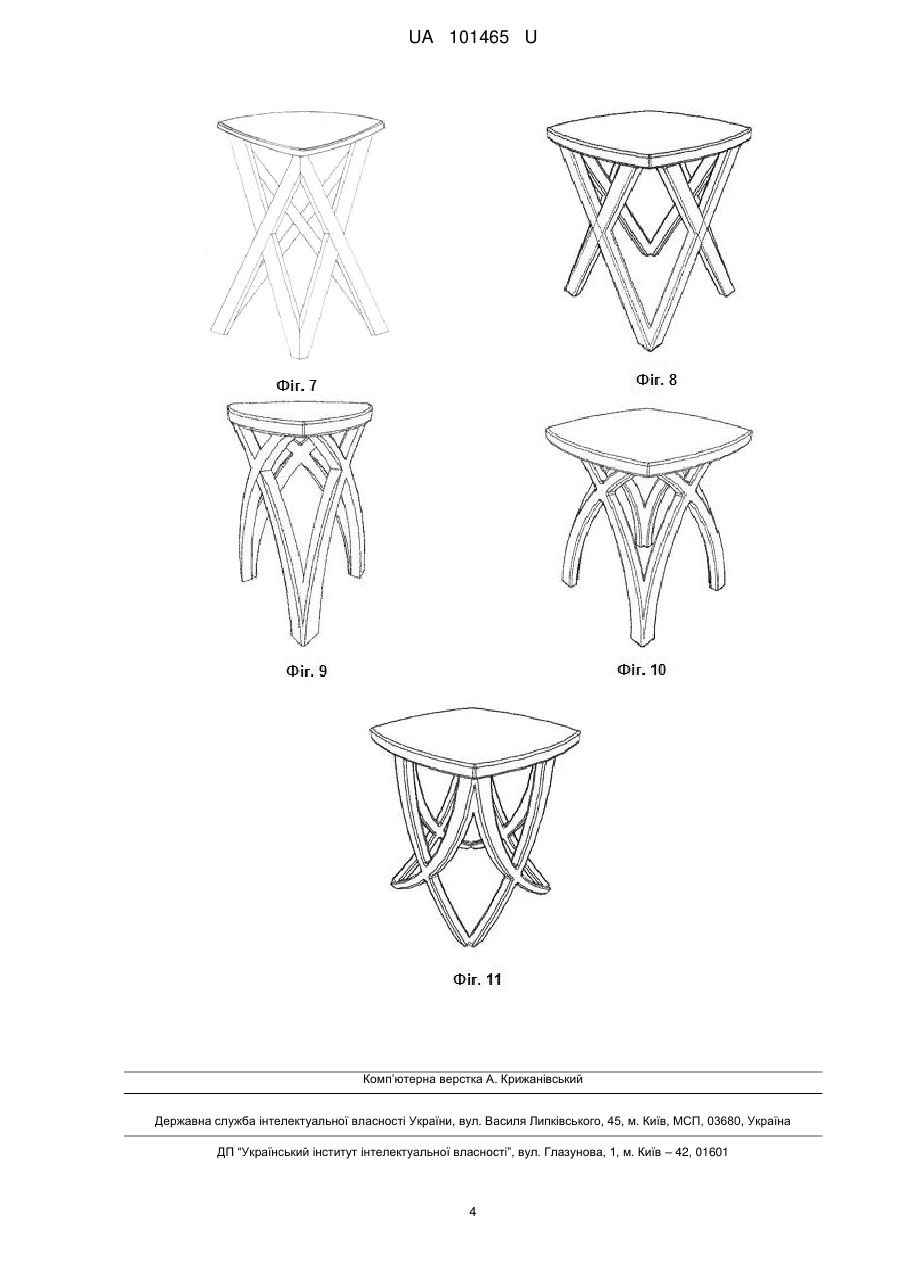

Реферат: Опорна конструкція для меблів містить V-подібну опору, утворену двома з'єднаними під кутом елементами, що розходяться доверху, містить принаймні три V-подібні опори, а їх опорні точки розташовані у вершинах багатокутника. UA 101465 U (54) ОПОРНА КОНСТРУКЦІЯ ДЛЯ МЕБЛІВ UA 101465 U UA 101465 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до загальних конструктивних елементів меблів, а точніше - до опорних конструкцій для меблів. Відомо, що ніжки меблів, зокрема столів, стільців, табуреток тощо, піддаються не тільки горизонтальному навантаженню, але й діагональним бічним зусиллям, які діють на них вгорі, а не біля основи. Тобто згинаюче зусилля наростає догори. Воно стає максимальним у місці кріплення ніжки до рами чи іншої деталі меблі, до якої кріпиться опора вгорі, й зменшується до нуля в напрямку до точки опори. Тому часто ніжкам меблів надають конічну форму, яка звужується донизу (вебсторінка http://gismo.com.ua/nogi-dlya-stolov/noika-dlya-stolakonicheskava). Той же конструктивний принцип закладений у V-подібні опори, що утворені двома з'єднаними під кутом елементами. Опорна конструкція стола, який показаний на вебсторінці http://www.telephonia.ru/tehnologijastroitelstva/352-v-obraznava-forma-v-mebelnom-ele.html, включає одну V-подібну опору, яка нижньою точкою з'єднана з опорною платформою, а верхніми зі стільницею стола. Однак як самостійна опора дана V-подібна конструкція не є стійкою. Стійкість даної моделі забезпечується за рахунок міцного кріплення до нижньої опорної платформи, якою вона контактує з підлогою. Недоліком зазначеної конструкції є те, що вона вимагає застосування додаткової нижньої опорної платформи і міцних матеріалів в місцях з'єднання опори зі стільницею і особливо з нижньою опорною платформою, оскільки саме в цих місцях діють значні зусилля. Без нижньої опорної платформи ця конструкція застосовуватись не може, оскільки саме вона надає столу стійкість. Застосовуються і перевернуті V-подібні опори. Опорна конструкція столів і лав, показаних на вебсторінці http://www.dezeen.com/2014/11/28/john-pawson-trestle-oak-furniture-bench-tableviccarbe/, складається з декількох таких перевернутих V-подібних опор, тобто в них місце з'єднання двох елементів знаходиться зверху і кріпиться до стільниці стола чи сидіння лави, а кінці, що розходяться, опираються на підлогу. Оскільки елементи розходяться донизу, вони надають стійкість столу чи лаві в напрямку, поперечному повздовжній осі стола чи лави. Стійкість стола чи лави у напрямку, що збігається з повздовжньою віссю, забезпечується застосуванням декількох V-подібних опор, розташованих на одній лінії на певних відстанях одна від одної по довжині стола чи лави. Але, як і в попередній конструкції, принаймні в місцях з'єднання опор з іншими деталями меблів, в даному випадку з стільницею стола і сидіннями лави, вимагається застосування міцних матеріалів. Окрім цього така перевернута V-подібна опора не може протидіяти бічному згинаючому зусиллю, яке наростає догори, і, як було зазначено вище, є максимальним у місці кріплення опори вгорі до рами чи іншої деталі меблі. В основу поставлено задачу розробити опорну конструкцію, яка добре протидіє максимальному бічному згинаючому зусиллю вгорі та є стійкою до горизонтального і діагонального скручування, не потребує застосування міцних матеріалів для її виготовлення принаймні у місцях, в яких вона з'єднується з іншими деталями меблів, забезпечує стійкість та міцність меблів і. В опорній конструкції для меблів, яка містить V-подібну опору, утворену двома з'єднаними під кутом елементами, що розходяться доверху, поставлена задача вирішується тим, що вона містить принаймні три V-подібні опори, а їх опорні точки розташовані у вершинах багатокутника. Завдяки застосуванню V-подібних опор, які розходяться доверху і з'єднуються з рамою чи іншою деталлю меблі вгорі в двох точках, досягається висока протидія згинаючому зусиллю у верхній частині V-подібних опор, забезпечується їх стійкість до горизонтального і діагонального скручування, відсутня потреба в застосуванні міцних матеріалів для виготовлення елементів опор у місцях, в яких вона з'єднується з іншими деталями меблів і в той же час забезпечується міцність меблів, а завдяки застосуванню принаймні трьох V-подібних опор, опорні точки яких розташовані у вершинах багатокутника, забезпечується стійкість меблів. У варіантах виконання, які мають перевагу, опорні точки V-подібних опор розташовані в вершинах трикутника або чотирикутника. Елементи V-подібних опор можуть бути з'єднані між собою їх верхніми частинами, вони можуть перехрещуватися і бути з'єднані між собою у місцях перехрещення, а найбільша міцність конструкції досягається коли V-подібні опори з'єднані між собою і в місцях перехрещення їх елементів, і верхніми частинами елементів. Краще, коли що V-подібні опори розходяться донизу. Це забезпечує більшу стійкість меблів, оскільки відстань між точками, якими опори контактують з підлогою більша ніж відстань, між точками, в яких опори скріплені з рамою чи іншою деталлю меблі вгорі. Елементи V-подібних опор можуть бути виконані прямими або вигнутими. 1 UA 101465 U 5 10 15 20 25 30 35 На фіг. 1 і 2 показані опорні конструкції з трьома і чотирма V-подібними опорами, елементи яких не перехрещуються, а на фіг. 3 і 4 опорні конструкції з V-подібними опорами, елементи яких перехрещуються. На фіг. 5 і 6 показані табурети з опорними конструкціями за фіг. 1 і 2, а на фіг. 7 і 8 табурети з опорними конструкціями за фіг. 3 і 4. На фіг. 9-11 показані табурети з V-подібними опорами, елементи яких вигнуті. На фіг. 1 показаний варіант здійснення з трьома V-подібними опорами, утвореними дома з'єднаними під кутом елементами 1. Місце з'єднання елементів закінчується опорною точкою 2, якою опори контактують з підлогою. У цьому варіанті здійснення опорні точки розташовані в вершинах трикутника. Елементи 2 являють собою дерев'яні бруси, а їх з'єднання може бути виконане одним із способів, які застосовуються в столярній справі. У першому варіанті здійснення опори з'єднані одна з одною верхньою частиною елементів 1. Місця з'єднань опор закінчуються площадками 3, на яких кріпиться інша деталь меблі. На фіг. 2 показаний другий варіант здійснення корисної моделі, який відрізняється від першого тим, що V-подібних опор чотири, а опорні точки розташовані у вершинах чотирикутника. На фіг. 3 показаний третій варіант здійснення корисної моделі. Він відрізняється від першого тим, що в ньому елементи V-подібних опор перехрещуються і в місцях перехрещення 4 з'єднані. На фіг. 4 показаний четвертий варіант здійснення корисної моделі. Він відрізняється від другого тим, що в ньому елементи V-подібних опор перехрещуються і в місцях перехрещення 4 з'єднані. У всіх показаних варіантах здійснення корисної моделі V-подібні опори з'єднані між собою або тільки верхніми частинами елементів 1 (фіг. 1 і 2), або також в місцях перехрещення 4 (фіг. 3 і 4). Однак можливе виконання опорної конструкції без з'єднання між собою V-подібних опор. Крім того, в показаних варіантах здійснення V-подібні опори розходяться донизу, але можливі варіанти опорних конструкцій без розходження донизу V-подібних опор. У цих прикладах здійснення корисної моделі, опорна конструкція виготовлена з дерева. Але закладені в ній принципи можуть бути використані і в опорних конструкціях з інших матеріалів, наприклад з пластмаси чи металу. На фіг. 5-8 показані меблі у вигляді табуретів, в яких використані опорні конструкції за фіг. 14 відповідно. В табуретах, показаних на фіг. 9-10, елементи V-подібних опор вигнуті назовні, а в табуреті, показаному на фіг. 11, всередину. Вигнуті елементи підсилюють оригінальний і привабливий зовнішні вигляд конструкції. Зрозуміло, що опорні конструкції, згідно з корисною моделлю, можуть бути використані не тільки у табуретах, а і в стільцях, лавах, столах, ліжках і інших видах меблів. В показаних табуретах сидіння закріплені безпосередньо на площадках 3. Однак опорна конструкція може кріпитися до інших деталей меблів і за допомогою рами, з якою з'єднується верхня частина конструкції. Можливі варіанти опорних конструкцій, опорні точки яких розташовані у вершинах багатокутника, іншого ніж трикутник чи чотирикутник. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 60 1. Опорна конструкція для меблів, яка містить V-подібну опору, утворену двома з'єднаними під кутом елементами, що розходяться доверху, яка відрізняється тим, що містить принаймні три V-подібні опори, а їх опорні точки розташовані у вершинах багатокутника. 2. Опорна конструкція за п. 1, яка відрізняється тим, що опорні точки V-подібних опор розташовані в вершинах трикутника. 3. Опорна конструкція за п. 1, яка відрізняється тим, що розташовані в вершинах чотирикутника. 4. Опорна конструкція за п. 1, яка відрізняється тим, що V-подібні опори з'єднані між собою. 5. Опорна конструкція за п. 1, яка відрізняється тим, що елементи V-подібних опор з'єднані між собою їх верхніми частинами. 6. Опорна конструкція за п. 1, яка відрізняється тим, що елементи V-подібних опор перехрещуються і з'єднані у місці перехрещення. 7. Опорна конструкція за п. 6, яка відрізняється тим, що елементи V-подібних опор з'єднані також їх верхніми частинами.8. Опорна конструкція за будь-яким з пп. 1-7, яка відрізняється тим, що V-подібні опори розходяться донизу. 9. Опорна конструкція за п. 1, яка відрізняється тим, що елементи V-подібних опор виконані прямими. 2 UA 101465 U 10. Опорна конструкція за п. 1, яка відрізняється тим, що елементи V-подібних опор виконані вигнутими. 3 UA 101465 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
