Гвинтова опорна конструкція
Номер патенту: 95471
Опубліковано: 10.08.2011
Автори: Висоцький Геннадій Васильович, Леусенко Анатолій Васильович, Котенко Анатолій Іванович
Формула / Реферат
Гвинтова опорна конструкція, що містить циліндричний стовбур з виступами, розташованими по гвинтовій лінії стовбура, яка відрізняється тим, що виступи по гвинтовій лінії стовбура палі мають у перерізі вид нерівнобічної трапеції, у якої одна сторона нахилена під кутом 30°...45°, а інша (робоча) під кутом від 0 до 3°, а гострі кути на вершинах і западинах округлені.
Текст

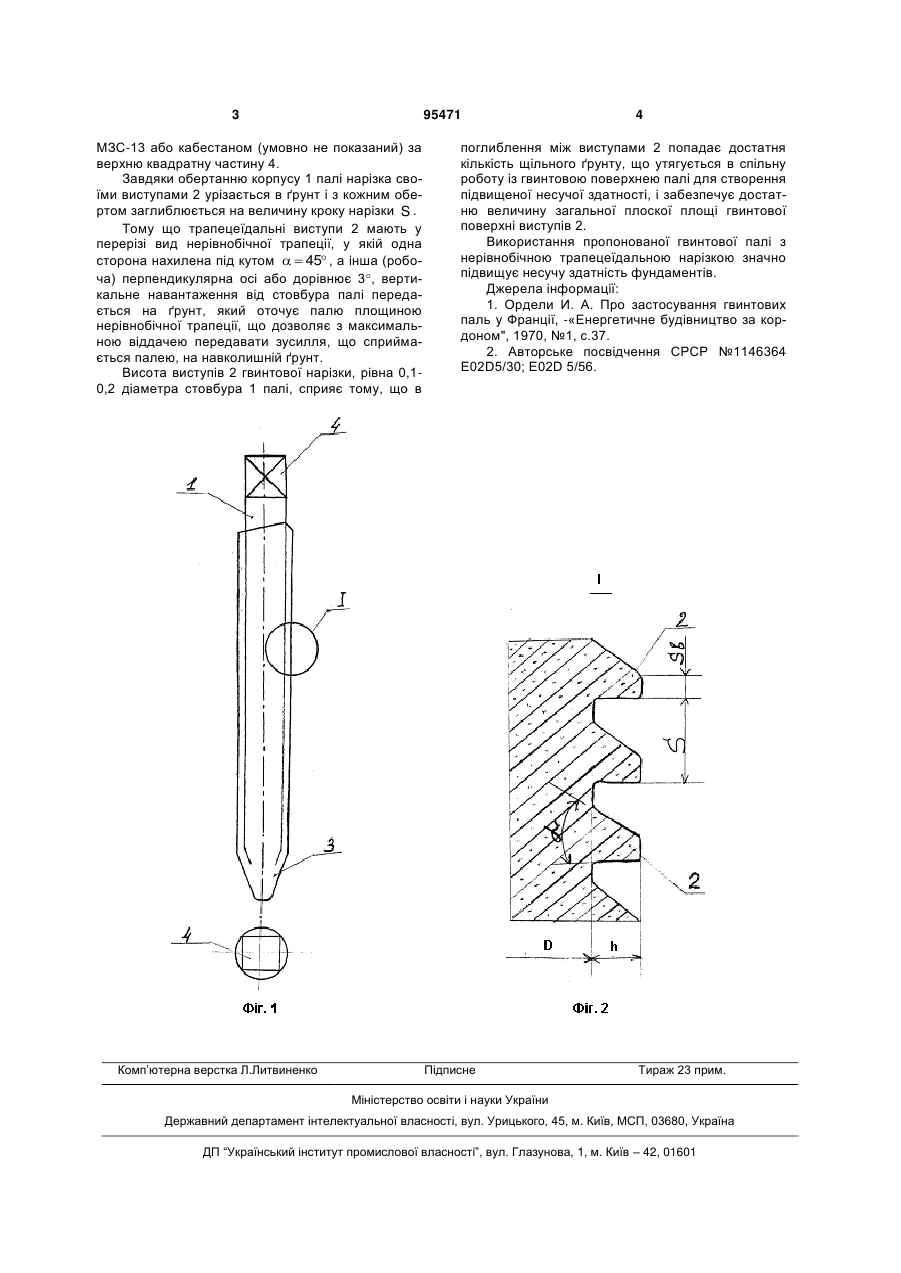

Гвинтова опорна конструкція, що містить циліндричний стовбур з виступами, розташованими по гвинтовій лінії стовбура, яка відрізняється тим, що виступи по гвинтовій лінії стовбура палі мають у перерізі вид нерівнобічної трапеції, у якої одна сторона нахилена під кутом 30°...45°, а інша (робоча) під кутом від 0 до 3°, а гострі кути на вершинах і западинах округлені. (19) (21) a200811536 (22) 25.09.2008 (24) 10.08.2011 (46) 10.08.2011, Бюл.№ 15, 2011 р. (72) ВИСОЦЬКИЙ ГЕННАДІЙ ВАСИЛЬОВИЧ, КОТЕНКО АНАТОЛІЙ ІВАНОВИЧ, ЛЕУСЕНКО АНАТОЛІЙ ВАСИЛЬОВИЧ (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ХАРКІВСЬКИЙ МАШИНОБУДІВНИЙ ЗАВОД "СВІТЛО ШАХТАРЯ" (56) SU 1146364, 23.03.85 UA 68774 A, 15.08.2004 3 95471 МЗС-13 або кабестаном (умовно не показаний) за верхню квадратну частину 4. Завдяки обертанню корпусу 1 палі нарізка своїми виступами 2 урізається в ґрунт і з кожним обертом заглиблюється на величину кроку нарізки S . Тому що трапецеїдальні виступи 2 мають у перерізі вид нерівнобічної трапеції, у якій одна сторона нахилена під кутом 45 , а інша (робоча) перпендикулярна осі або дорівнює 3, вертикальне навантаження від стовбура палі передається на ґрунт, який оточує палю площиною нерівнобічної трапеції, що дозволяє з максимальною віддачею передавати зусилля, що сприймається палею, на навколишній ґрунт. Висота виступів 2 гвинтової нарізки, рівна 0,10,2 діаметра стовбура 1 палі, сприяє тому, що в Комп’ютерна верстка Л.Литвиненко 4 поглиблення між виступами 2 попадає достатня кількість щільного ґрунту, що утягується в спільну роботу із гвинтовою поверхнею палі для створення підвищеної несучої здатності, і забезпечує достатню величину загальної плоскої площі гвинтової поверхні виступів 2. Використання пропонованої гвинтової палі з нерівнобічною трапецеїдальною нарізкою значно підвищує несучу здатність фундаментів. Джерела інформації: 1. Ордели И. А. Про застосування гвинтових паль у Франції, -«Енергетичне будівництво за кордоном", 1970, №1, с.37. 2. Авторське посвідчення СРСР №1146364 Е02D5/30; Е02D 5/56. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюScrew bearing structure
Автори англійськоюVysotskyi Hennadii Vasyliovych, Kotenko Anatolii Ivanovych, Leusenko Anatolii Vasyliovych
Назва патенту російськоюВинтовая опорная конструкция
Автори російськоюВысоцкий Геннадий Васильевич, Котенко Анатолий Иванович, Леусенко Анатолий Васильевич
МПК / Мітки
МПК: E02D 5/56
Мітки: конструкція, гвинтова, опорна
