Виріб для відкоркування кронен-пробки пляшки

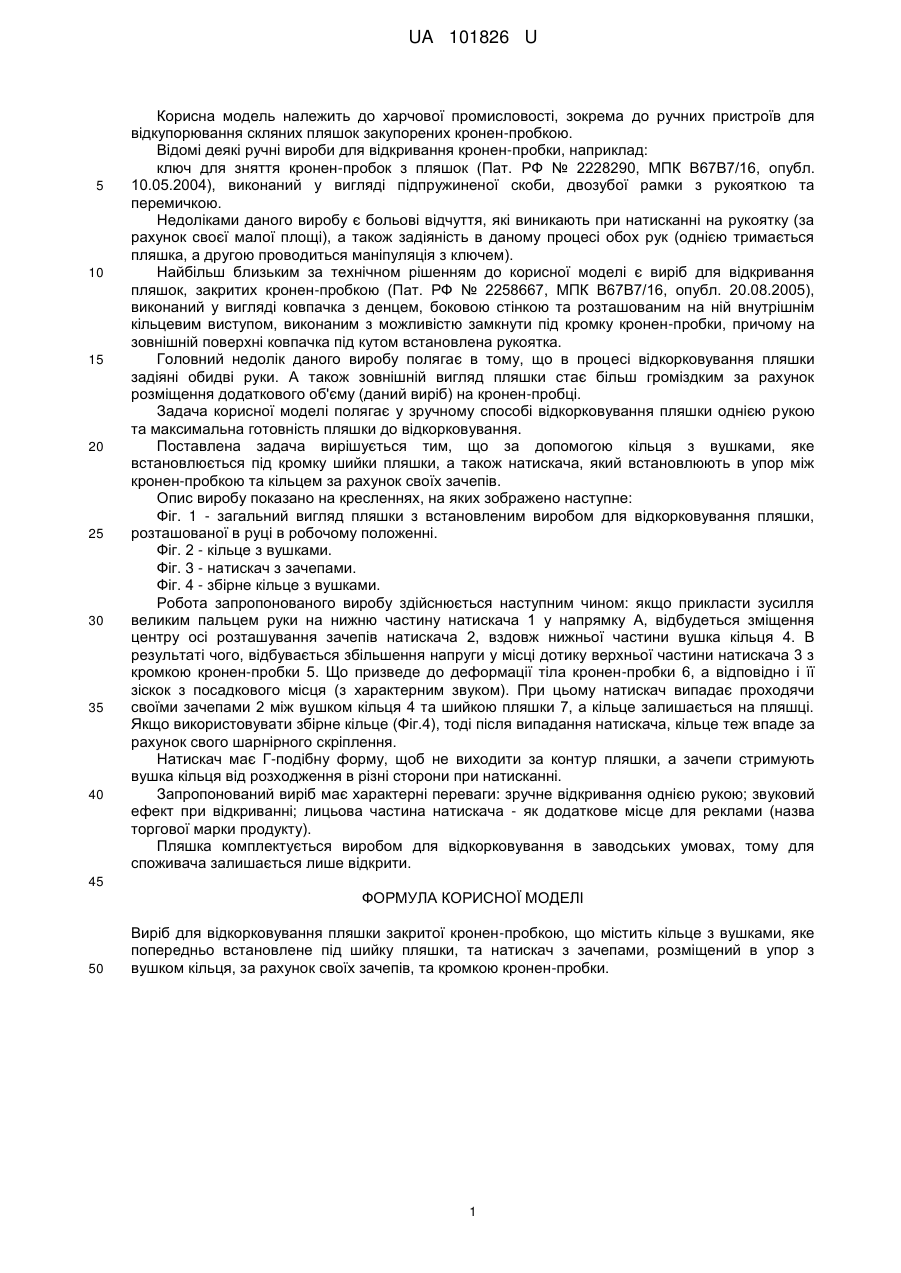

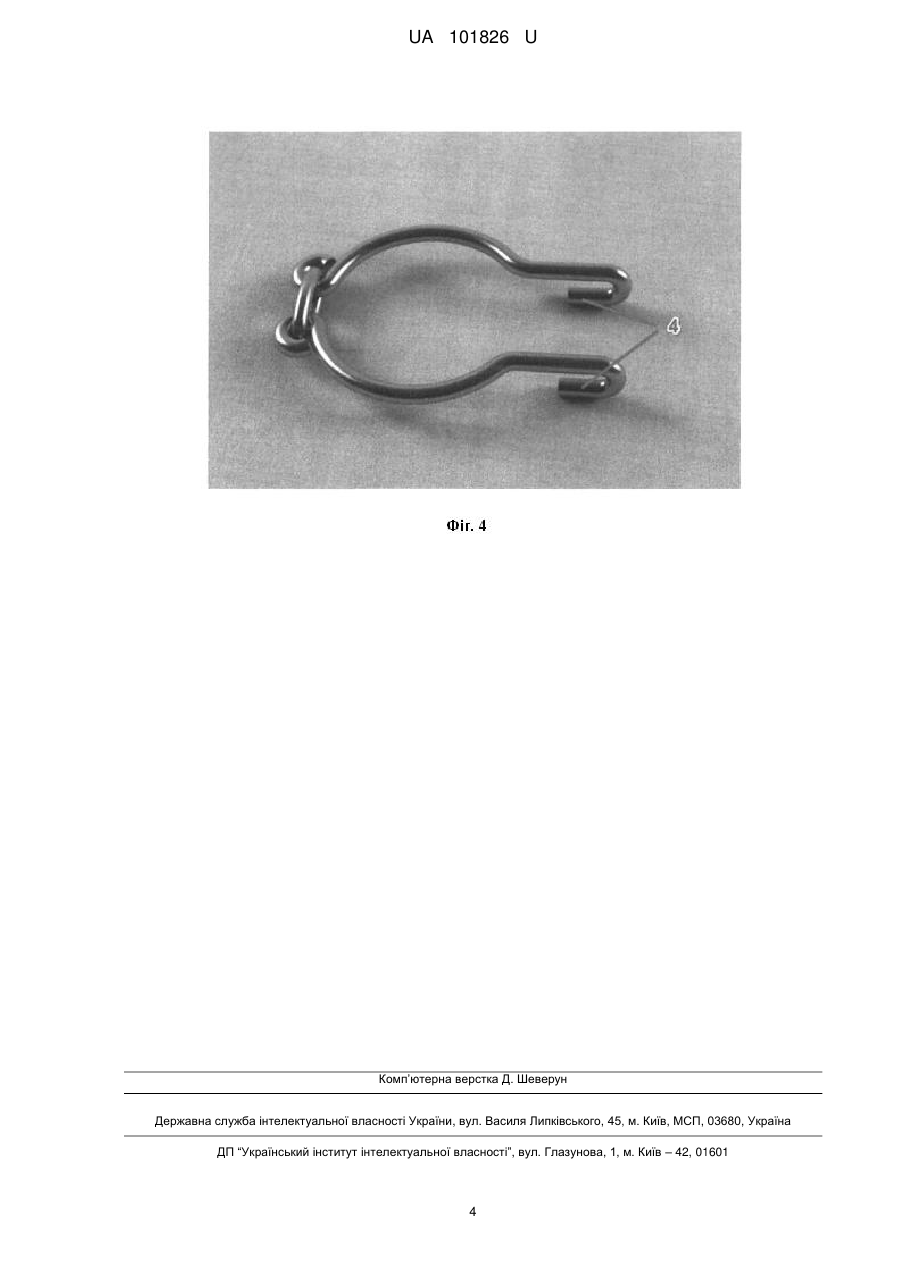

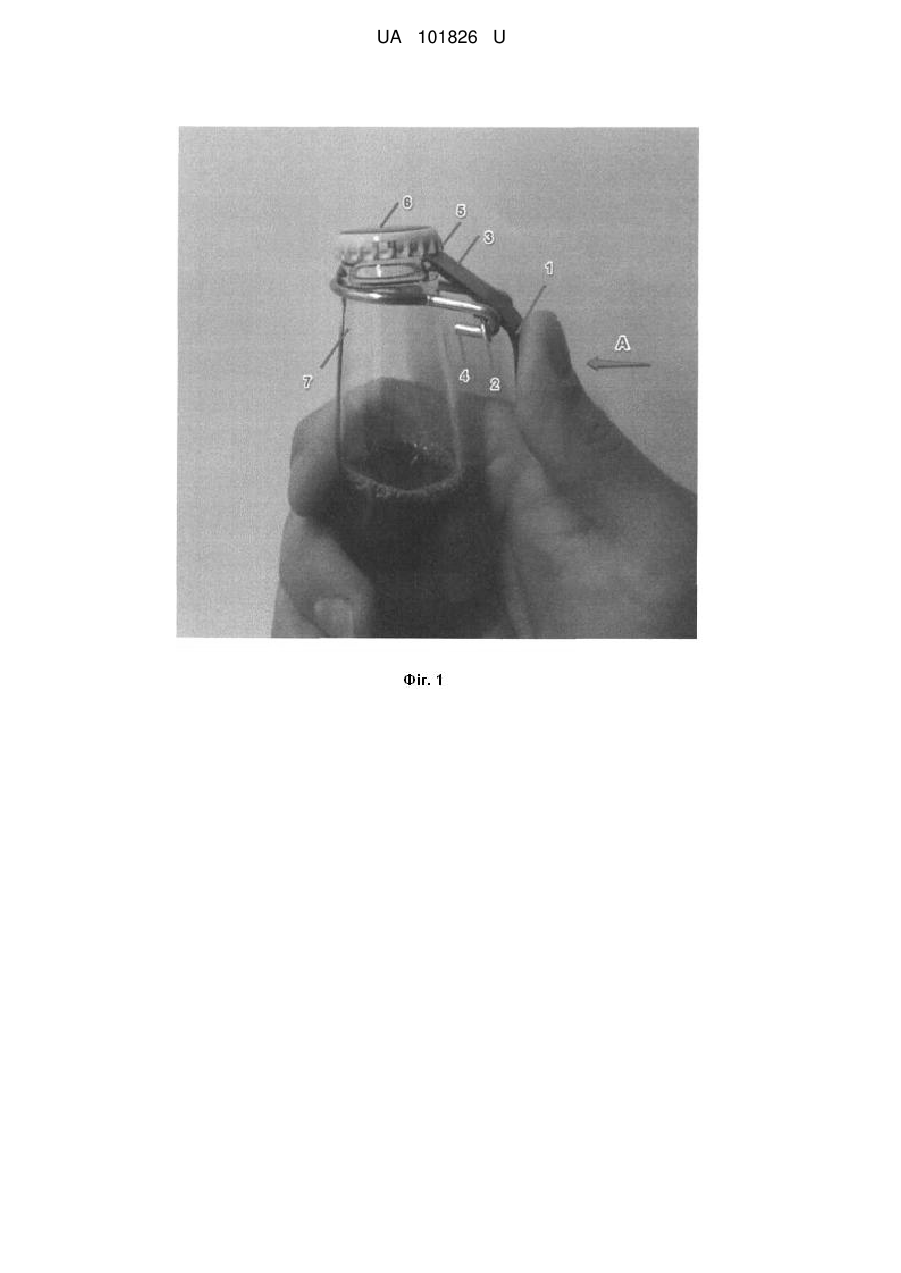

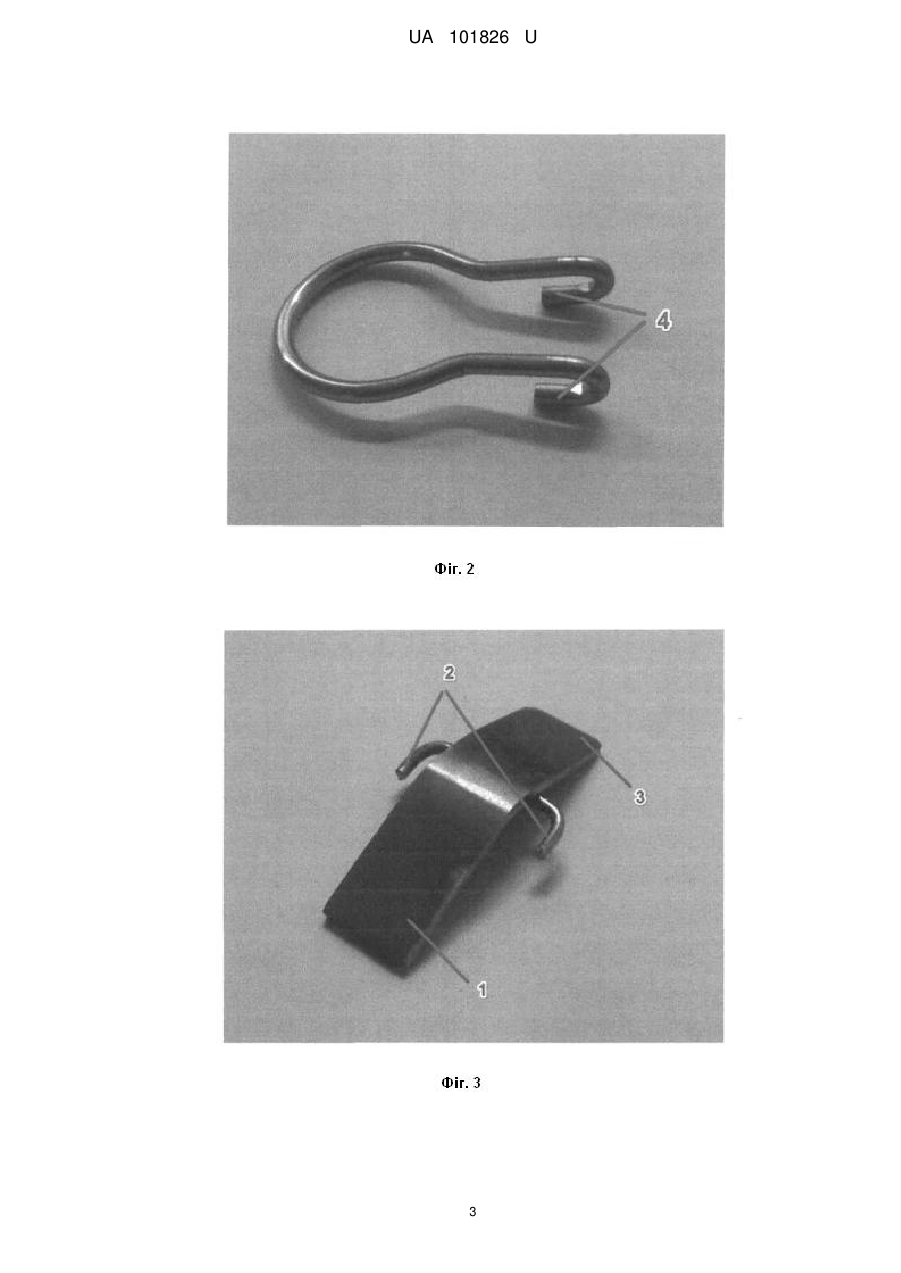

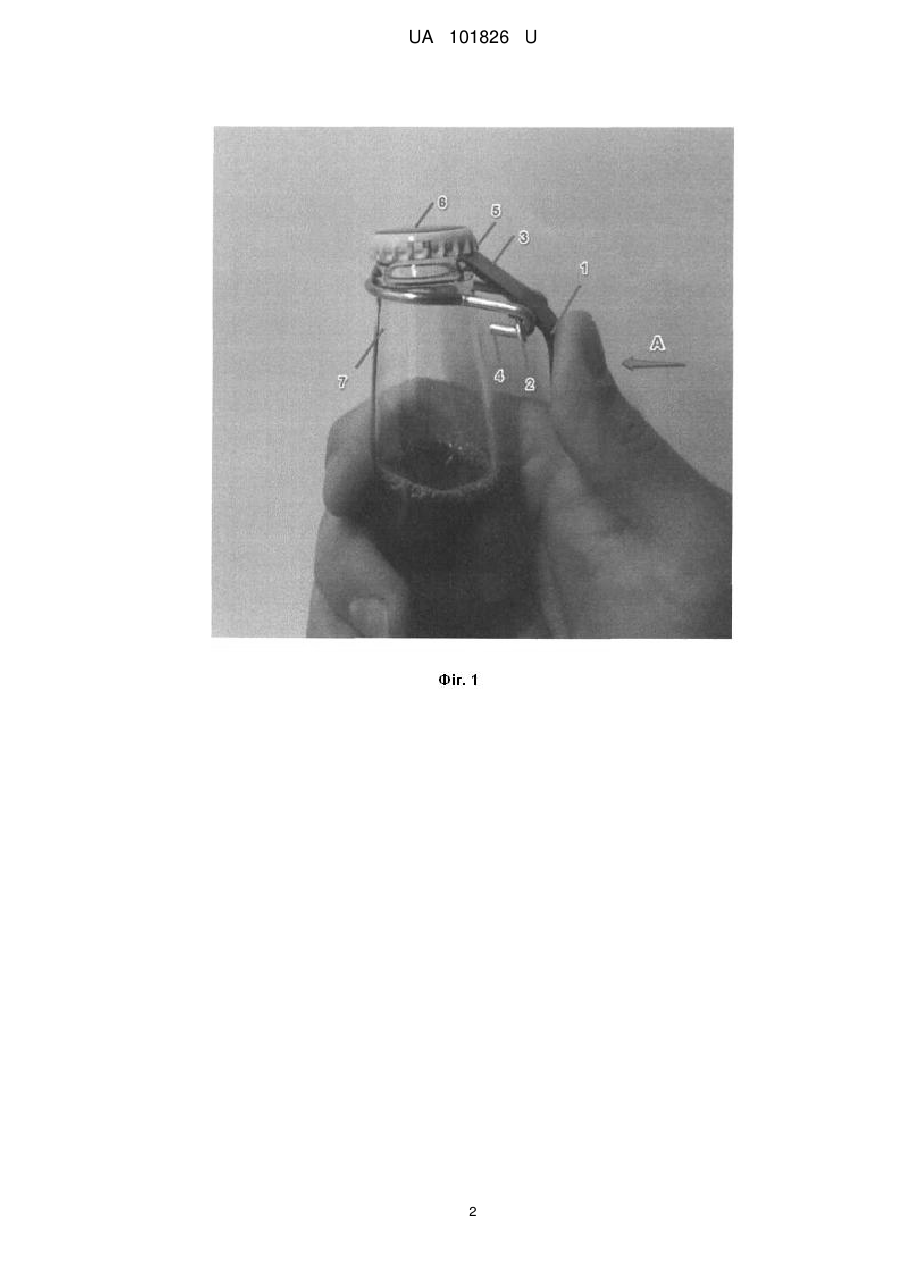

Реферат: UA 101826 U UA 101826 U 5 10 15 20 25 30 35 40 Корисна модель належить до харчової промисловості, зокрема до ручних пристроїв для відкупорювання скляних пляшок закупорених кронен-пробкою. Відомі деякі ручні вироби для відкривання кронен-пробки, наприклад: ключ для зняття кронен-пробок з пляшок (Пат. РФ № 2228290, МПК В67В7/16, опубл. 10.05.2004), виконаний у вигляді підпружиненої скоби, двозубої рамки з рукояткою та перемичкою. Недоліками даного виробу є больові відчуття, які виникають при натисканні на рукоятку (за рахунок своєї малої площі), а також задіяність в даному процесі обох рук (однією тримається пляшка, а другою проводиться маніпуляція з ключем). Найбільш близьким за технічном рішенням до корисної моделі є виріб для відкривання пляшок, закритих кронен-пробкою (Пат. РФ № 2258667, МПК В67В7/16, опубл. 20.08.2005), виконаний у вигляді ковпачка з денцем, боковою стінкою та розташованим на ній внутрішнім кільцевим виступом, виконаним з можливістю замкнути під кромку кронен-пробки, причому на зовнішній поверхні ковпачка під кутом встановлена рукоятка. Головний недолік даного виробу полягає в тому, що в процесі відкорковування пляшки задіяні обидві руки. А також зовнішній вигляд пляшки стає більш громіздким за рахунок розміщення додаткового об'єму (даний виріб) на кронен-пробці. Задача корисної моделі полягає у зручному способі відкорковування пляшки однією рукою та максимальна готовність пляшки до відкорковування. Поставлена задача вирішується тим, що за допомогою кільця з вушками, яке встановлюється під кромку шийки пляшки, а також натискача, який встановлюють в упор між кронен-пробкою та кільцем за рахунок своїх зачепів. Опис виробу показано на кресленнях, на яких зображено наступне: Фіг. 1 - загальний вигляд пляшки з встановленим виробом для відкорковування пляшки, розташованої в руці в робочому положенні. Фіг. 2 - кільце з вушками. Фіг. 3 - натискач з зачепами. Фіг. 4 - збірне кільце з вушками. Робота запропонованого виробу здійснюється наступним чином: якщо прикласти зусилля великим пальцем руки на нижню частину натискача 1 у напрямку А, відбудеться зміщення центру осі розташування зачепів натискача 2, вздовж нижньої частини вушка кільця 4. В результаті чого, відбувається збільшення напруги у місці дотику верхньої частини натискача 3 з кромкою кронен-пробки 5. Що призведе до деформації тіла кронен-пробки 6, а відповідно і її зіскок з посадкового місця (з характерним звуком). При цьому натискач випадає проходячи своїми зачепами 2 між вушком кільця 4 та шийкою пляшки 7, а кільце залишається на пляшці. Якщо використовувати збірне кільце (Фіг.4), тоді після випадання натискача, кільце теж впаде за рахунок свого шарнірного скріплення. Натискач має Г-подібну форму, щоб не виходити за контур пляшки, а зачепи стримують вушка кільця від розходження в різні сторони при натисканні. Запропонований виріб має характерні переваги: зручне відкривання однією рукою; звуковий ефект при відкриванні; лицьова частина натискача - як додаткове місце для реклами (назва торгової марки продукту). Пляшка комплектується виробом для відкорковування в заводських умовах, тому для споживача залишається лише відкрити. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Виріб для відкорковування пляшки закритої кронен-пробкою, що містить кільце з вушками, яке попередньо встановлене під шийку пляшки, та натискач з зачепами, розміщений в упор з вушком кільця, за рахунок своїх зачепів, та кромкою кронен-пробки. 1 UA 101826 U 2 UA 101826 U 3 UA 101826 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
