Кріпильна система для металургійних ємностей

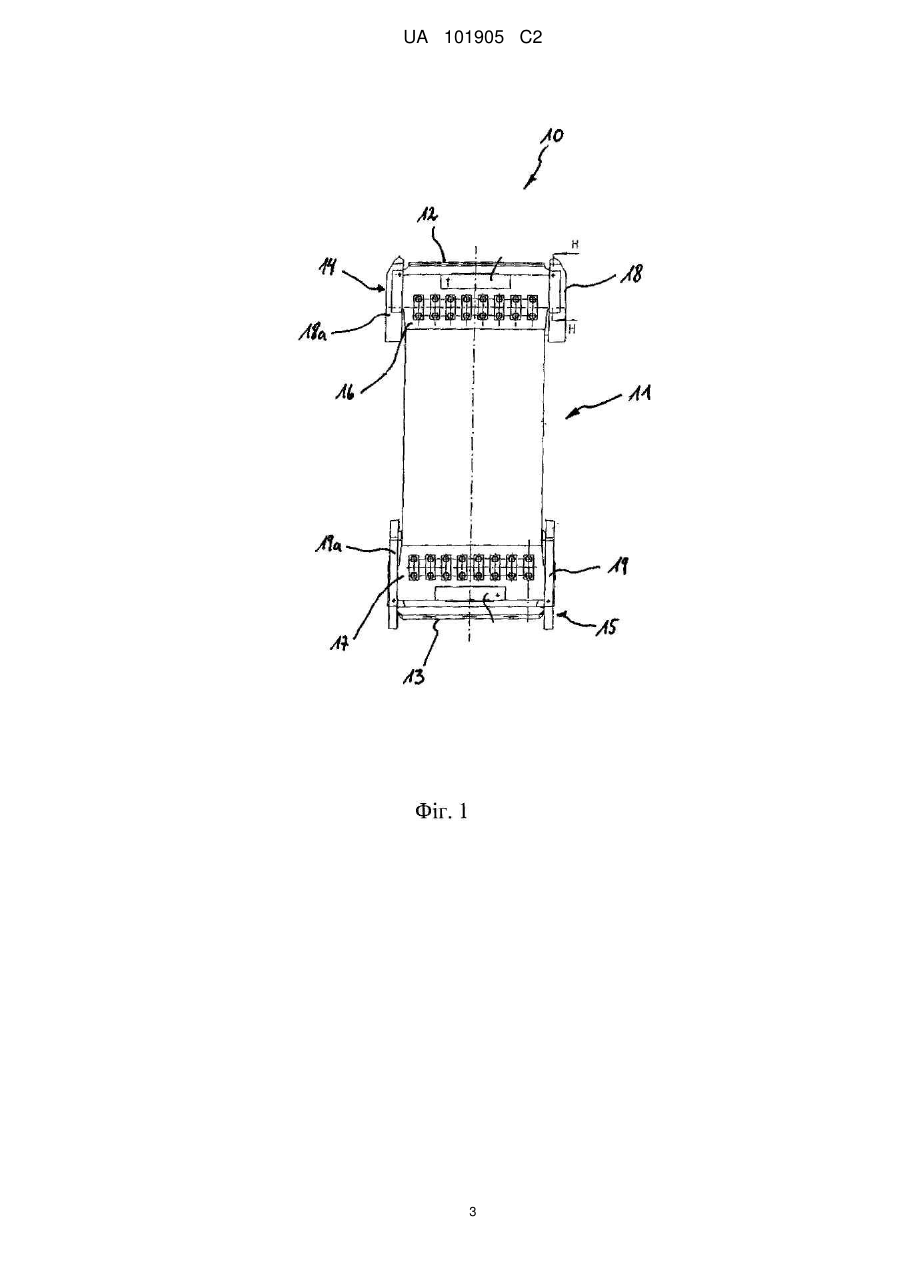

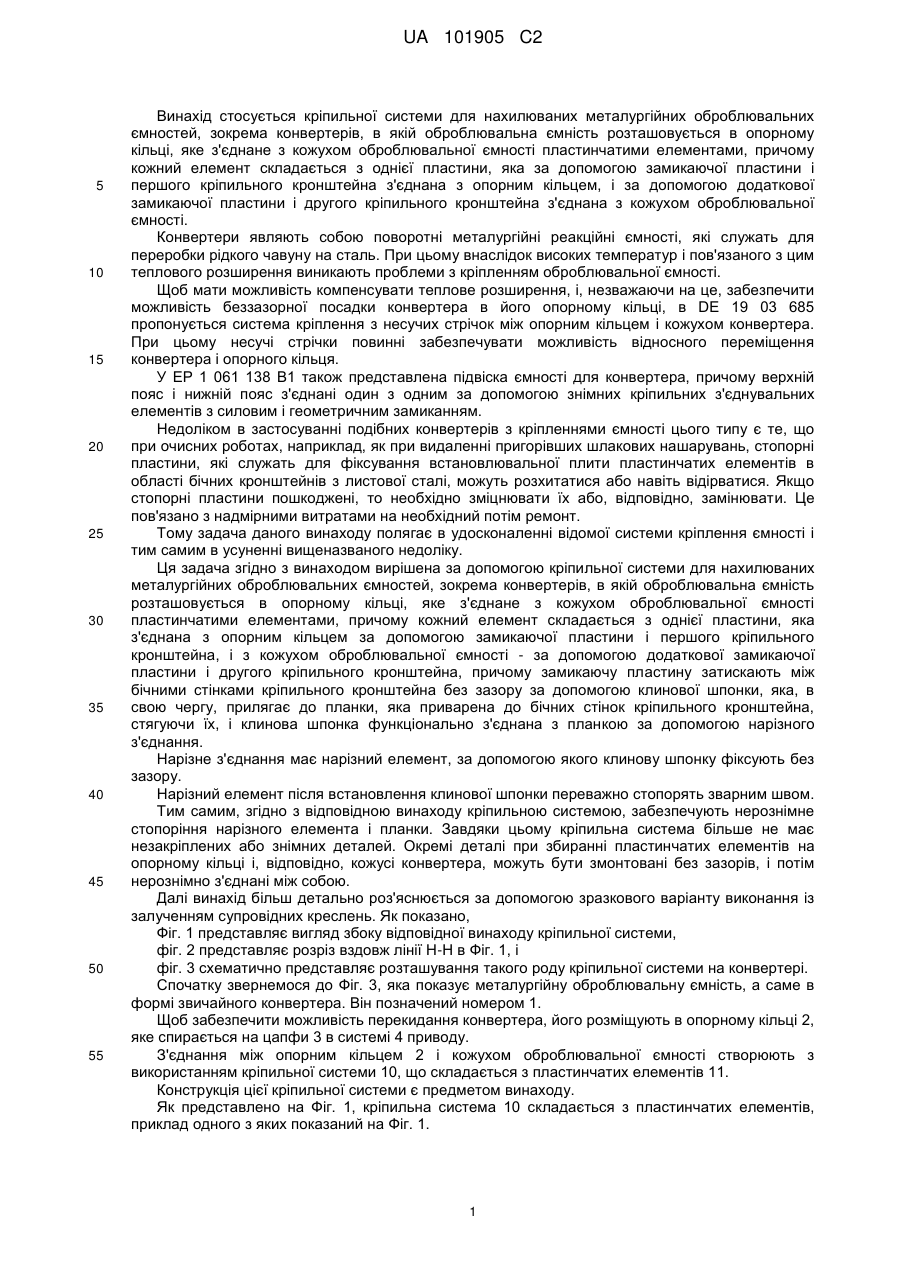

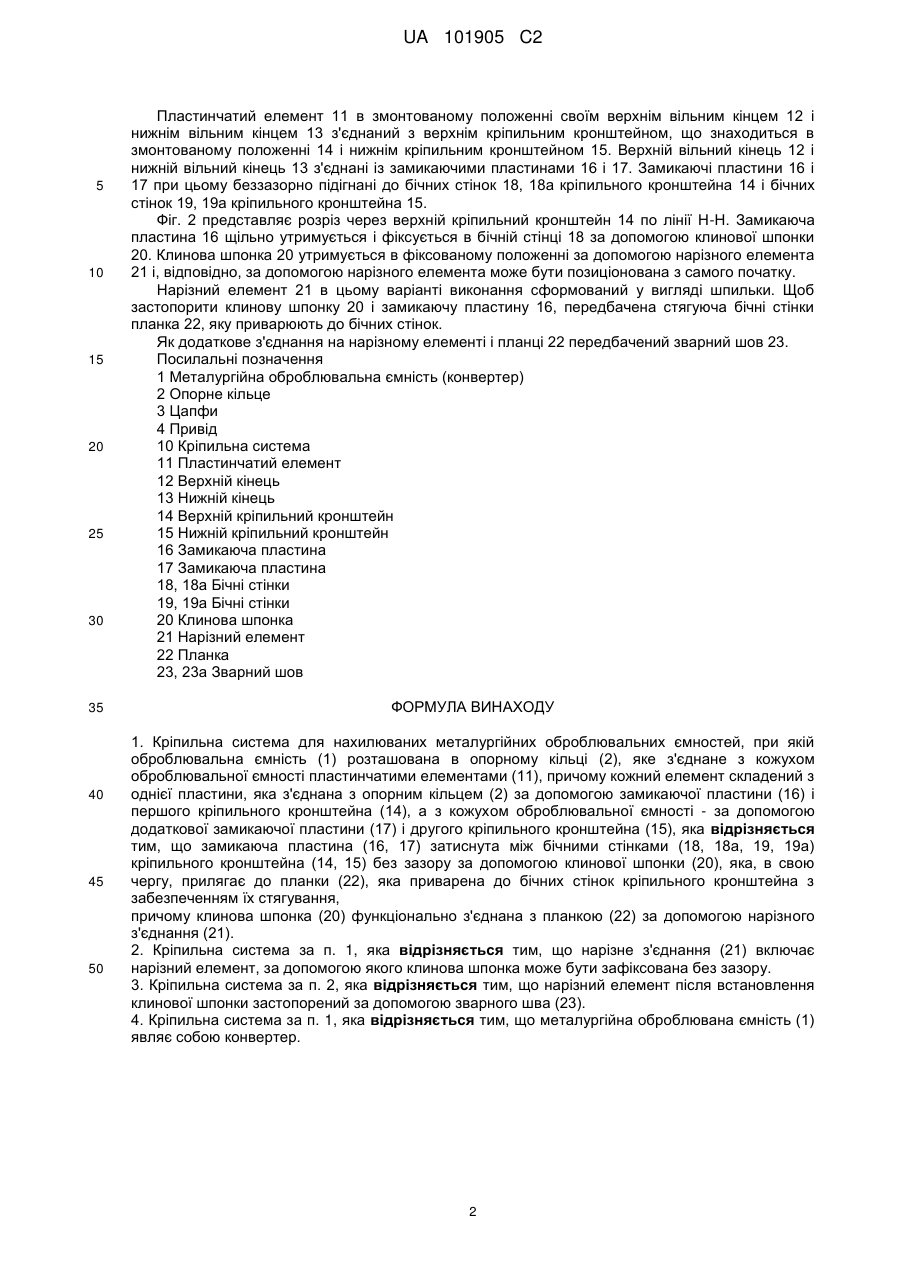

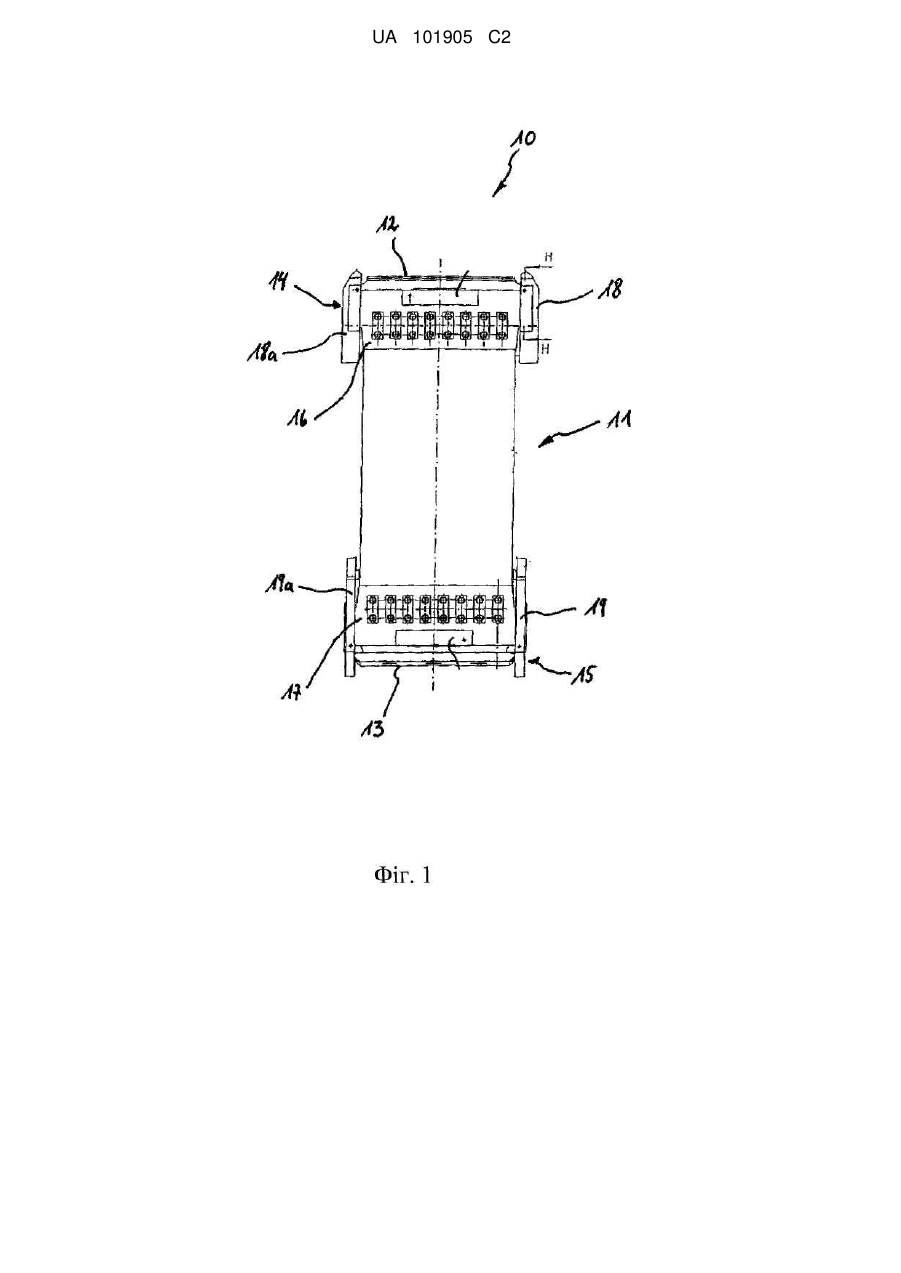

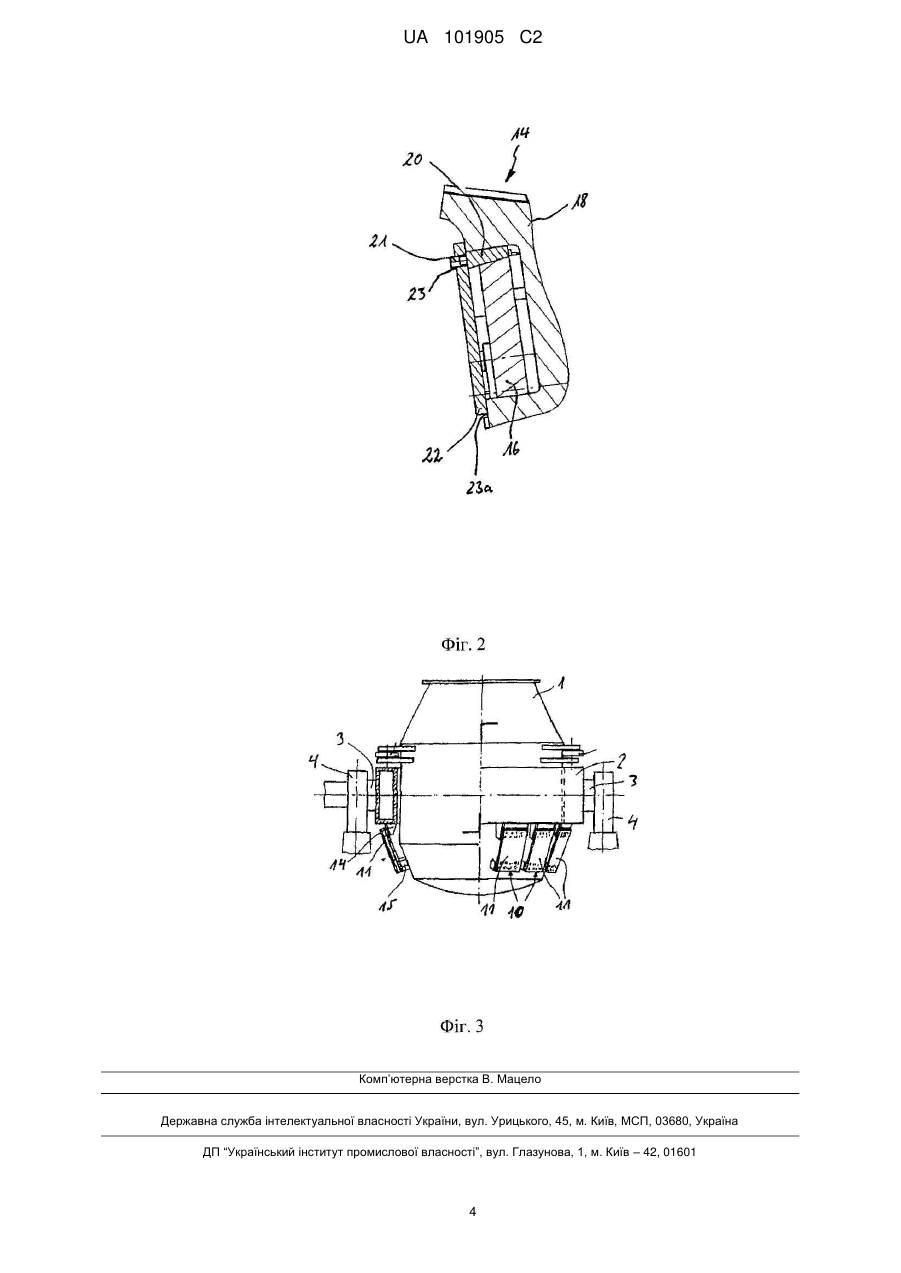

Реферат: Винахід належить до галузі металургії, а саме – до конструкції кріпильної системи для нахилюваних металургійних оброблювальних ємностей, зокрема конвертерів, причому оброблювальна ємність (1) розташована в опорному кільці (2), яке з'єднане з кожухом оброблювальної ємності пластинчатими елементами (11), причому кожний елемент складається з однієї пластини, яка з'єднана з опорним кільцем (2) за допомогою замикаючої пластини (16) і першого кріпильного кронштейна (14), і з кожухом оброблювальної ємності - за допомогою додаткової замикаючої пластини (17) і другого кріпильного кронштейна (15). При цьому передбачено, що замикаючу пластину (16, 17) затискають між бічними стінками (18, 18а; 19, 19а) кріпильного кронштейна (14; 15) без зазору за допомогою клинової шпонки (20), яка, в свою чергу, прилягає до планки (22), привареної до бічних стінок кріпильного кронштейна, стягуючи їх. Клинова шпонка (20) функціонально з'єднана з планкою (22) за допомогою нарізного з'єднання (21). UA 101905 C2 (12) UA 101905 C2 UA 101905 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід стосується кріпильної системи для нахилюваних металургійних оброблювальних ємностей, зокрема конвертерів, в якій оброблювальна ємність розташовується в опорному кільці, яке з'єднане з кожухом оброблювальної ємності пластинчатими елементами, причому кожний елемент складається з однієї пластини, яка за допомогою замикаючої пластини і першого кріпильного кронштейна з'єднана з опорним кільцем, і за допомогою додаткової замикаючої пластини і другого кріпильного кронштейна з'єднана з кожухом оброблювальної ємності. Конвертери являють собою поворотні металургійні реакційні ємності, які служать для переробки рідкого чавуну на сталь. При цьому внаслідок високих температур і пов'язаного з цим теплового розширення виникають проблеми з кріпленням оброблювальної ємності. Щоб мати можливість компенсувати теплове розширення, і, незважаючи на це, забезпечити можливість беззазорної посадки конвертера в його опорному кільці, в DE 19 03 685 пропонується система кріплення з несучих стрічок між опорним кільцем і кожухом конвертера. При цьому несучі стрічки повинні забезпечувати можливість відносного переміщення конвертера і опорного кільця. У ЕР 1 061 138 В1 також представлена підвіска ємності для конвертера, причому верхній пояс і нижній пояс з'єднані один з одним за допомогою знімних кріпильних з'єднувальних елементів з силовим і геометричним замиканням. Недоліком в застосуванні подібних конвертерів з кріпленнями ємності цього типу є те, що при очисних роботах, наприклад, як при видаленні пригорівших шлакових нашарувань, стопорні пластини, які служать для фіксування встановлювальної плити пластинчатих елементів в області бічних кронштейнів з листової сталі, можуть розхитатися або навіть відірватися. Якщо стопорні пластини пошкоджені, то необхідно зміцнювати їх або, відповідно, замінювати. Це пов'язано з надмірними витратами на необхідний потім ремонт. Тому задача даного винаходу полягає в удосконаленні відомої системи кріплення ємності і тим самим в усуненні вищеназваного недоліку. Ця задача згідно з винаходом вирішена за допомогою кріпильної системи для нахилюваних металургійних оброблювальних ємностей, зокрема конвертерів, в якій оброблювальна ємність розташовується в опорному кільці, яке з'єднане з кожухом оброблювальної ємності пластинчатими елементами, причому кожний елемент складається з однієї пластини, яка з'єднана з опорним кільцем за допомогою замикаючої пластини і першого кріпильного кронштейна, і з кожухом оброблювальної ємності - за допомогою додаткової замикаючої пластини і другого кріпильного кронштейна, причому замикаючу пластину затискають між бічними стінками кріпильного кронштейна без зазору за допомогою клинової шпонки, яка, в свою чергу, прилягає до планки, яка приварена до бічних стінок кріпильного кронштейна, стягуючи їх, і клинова шпонка функціонально з'єднана з планкою за допомогою нарізного з'єднання. Нарізне з'єднання має нарізний елемент, за допомогою якого клинову шпонку фіксують без зазору. Нарізний елемент після встановлення клинової шпонки переважно стопорять зварним швом. Тим самим, згідно з відповідною винаходу кріпильною системою, забезпечують нерознімне стопоріння нарізного елемента і планки. Завдяки цьому кріпильна система більше не має незакріплених або знімних деталей. Окремі деталі при збиранні пластинчатих елементів на опорному кільці і, відповідно, кожусі конвертера, можуть бути змонтовані без зазорів, і потім нерознімно з'єднані між собою. Далі винахід більш детально роз'яснюється за допомогою зразкового варіанту виконання із залученням супровідних креслень. Як показано, Фіг. 1 представляє вигляд збоку відповідної винаходу кріпильної системи, фіг. 2 представляє розріз вздовж лінії Н-Н в Фіг. 1, і фіг. 3 схематично представляє розташування такого роду кріпильної системи на конвертері. Спочатку звернемося до Фіг. 3, яка показує металургійну оброблювальну ємність, а саме в формі звичайного конвертера. Він позначений номером 1. Щоб забезпечити можливість перекидання конвертера, його розміщують в опорному кільці 2, яке спирається на цапфи 3 в системі 4 приводу. З'єднання між опорним кільцем 2 і кожухом оброблювальної ємності створюють з використанням кріпильної системи 10, що складається з пластинчатих елементів 11. Конструкція цієї кріпильної системи є предметом винаходу. Як представлено на Фіг. 1, кріпильна система 10 складається з пластинчатих елементів, приклад одного з яких показаний на Фіг. 1. 1 UA 101905 C2 5 10 15 20 25 30 35 40 45 50 Пластинчатий елемент 11 в змонтованому положенні своїм верхнім вільним кінцем 12 і нижнім вільним кінцем 13 з'єднаний з верхнім кріпильним кронштейном, що знаходиться в змонтованому положенні 14 і нижнім кріпильним кронштейном 15. Верхній вільний кінець 12 і нижній вільний кінець 13 з'єднані із замикаючими пластинами 16 і 17. Замикаючі пластини 16 і 17 при цьому беззазорно підігнані до бічних стінок 18, 18а кріпильного кронштейна 14 і бічних стінок 19, 19а кріпильного кронштейна 15. Фіг. 2 представляє розріз через верхній кріпильний кронштейн 14 по лінії Н-Н. Замикаюча пластина 16 щільно утримується і фіксується в бічній стінці 18 за допомогою клинової шпонки 20. Клинова шпонка 20 утримується в фіксованому положенні за допомогою нарізного елемента 21 і, відповідно, за допомогою нарізного елемента може бути позиціонована з самого початку. Нарізний елемент 21 в цьому варіанті виконання сформований у вигляді шпильки. Щоб застопорити клинову шпонку 20 і замикаючу пластину 16, передбачена стягуюча бічні стінки планка 22, яку приварюють до бічних стінок. Як додаткове з'єднання на нарізному елементі і планці 22 передбачений зварний шов 23. Посилальні позначення 1 Металургійна оброблювальна ємність (конвертер) 2 Опорне кільце 3 Цапфи 4 Привід 10 Кріпильна система 11 Пластинчатий елемент 12 Верхній кінець 13 Нижній кінець 14 Верхній кріпильний кронштейн 15 Нижній кріпильний кронштейн 16 Замикаюча пластина 17 Замикаюча пластина 18, 18а Бічні стінки 19, 19а Бічні стінки 20 Клинова шпонка 21 Нарізний елемент 22 Планка 23, 23а Зварний шов ФОРМУЛА ВИНАХОДУ 1. Кріпильна система для нахилюваних металургійних оброблювальних ємностей, при якій оброблювальна ємність (1) розташована в опорному кільці (2), яке з'єднане з кожухом оброблювальної ємності пластинчатими елементами (11), причому кожний елемент складений з однієї пластини, яка з'єднана з опорним кільцем (2) за допомогою замикаючої пластини (16) і першого кріпильного кронштейна (14), а з кожухом оброблювальної ємності - за допомогою додаткової замикаючої пластини (17) і другого кріпильного кронштейна (15), яка відрізняється тим, що замикаюча пластина (16, 17) затиснута між бічними стінками (18, 18а, 19, 19а) кріпильного кронштейна (14, 15) без зазору за допомогою клинової шпонки (20), яка, в свою чергу, прилягає до планки (22), яка приварена до бічних стінок кріпильного кронштейна з забезпеченням їх стягування, причому клинова шпонка (20) функціонально з'єднана з планкою (22) за допомогою нарізного з'єднання (21). 2. Кріпильна система за п. 1, яка відрізняється тим, що нарізне з'єднання (21) включає нарізний елемент, за допомогою якого клинова шпонка може бути зафіксована без зазору. 3. Кріпильна система за п. 2, яка відрізняється тим, що нарізний елемент після встановлення клинової шпонки застопорений за допомогою зварного шва (23). 4. Кріпильна система за п. 1, яка відрізняється тим, що металургійна оброблювана ємність (1) являє собою конвертер. 2 UA 101905 C2 3 UA 101905 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
