Навісний вентильований фасад “енергія”

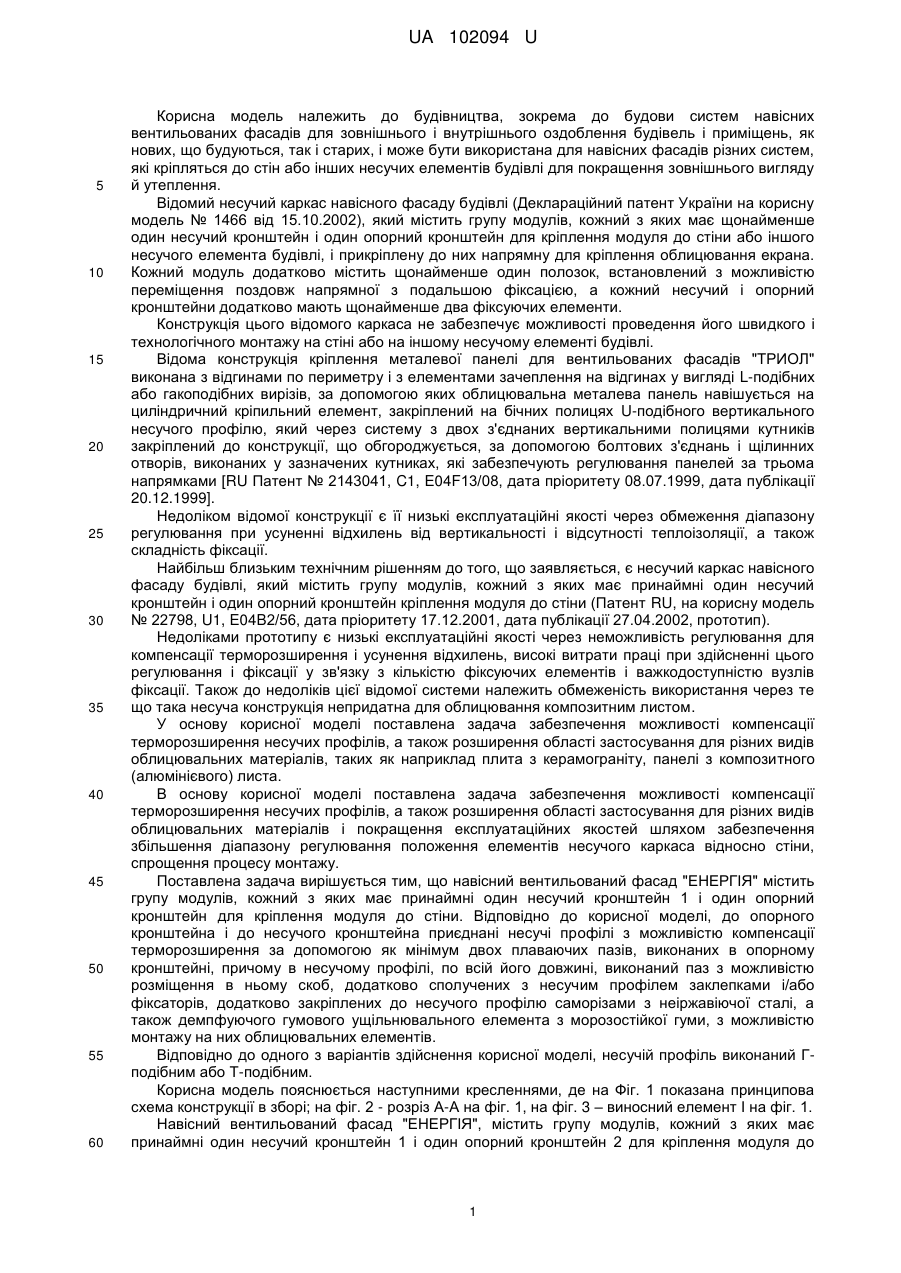

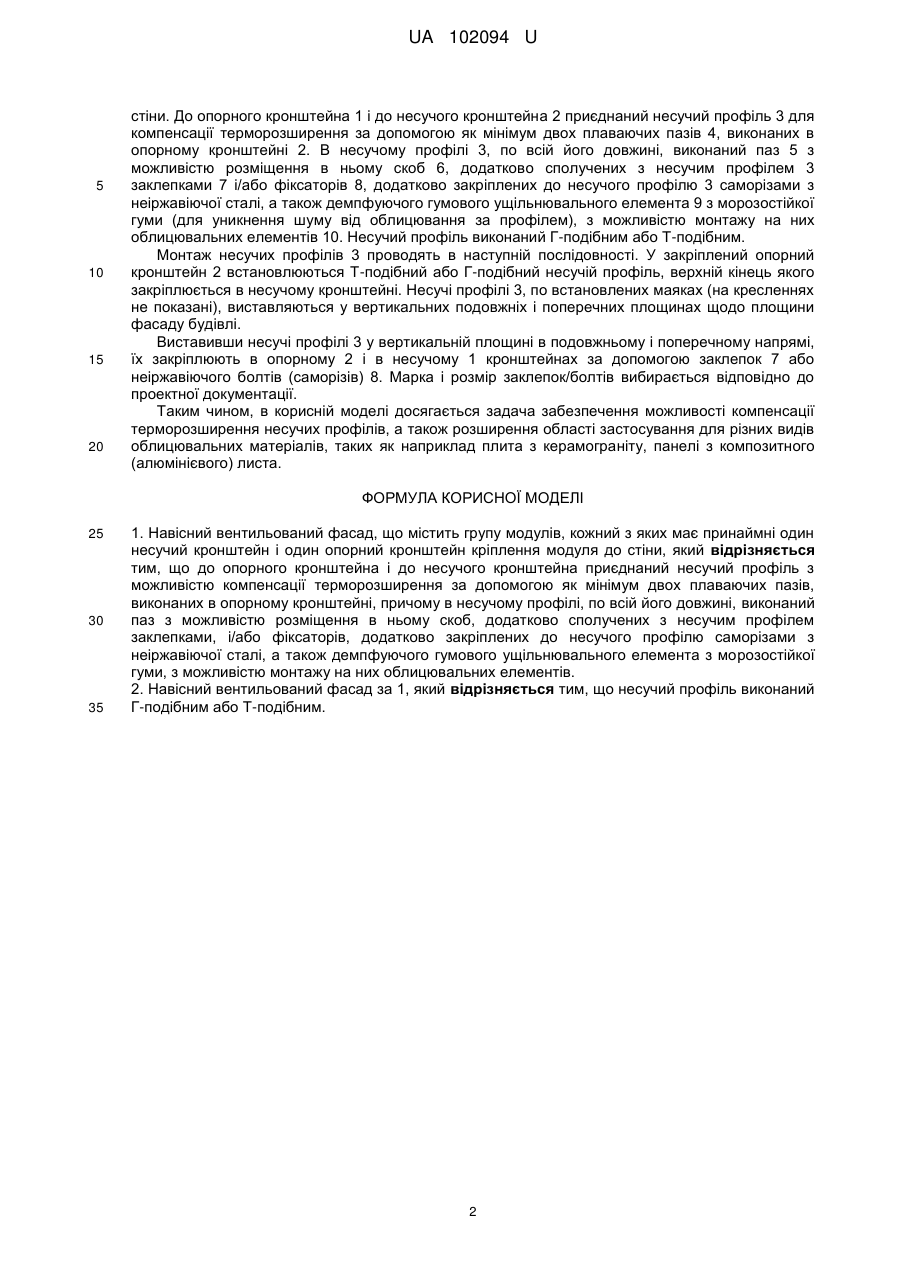

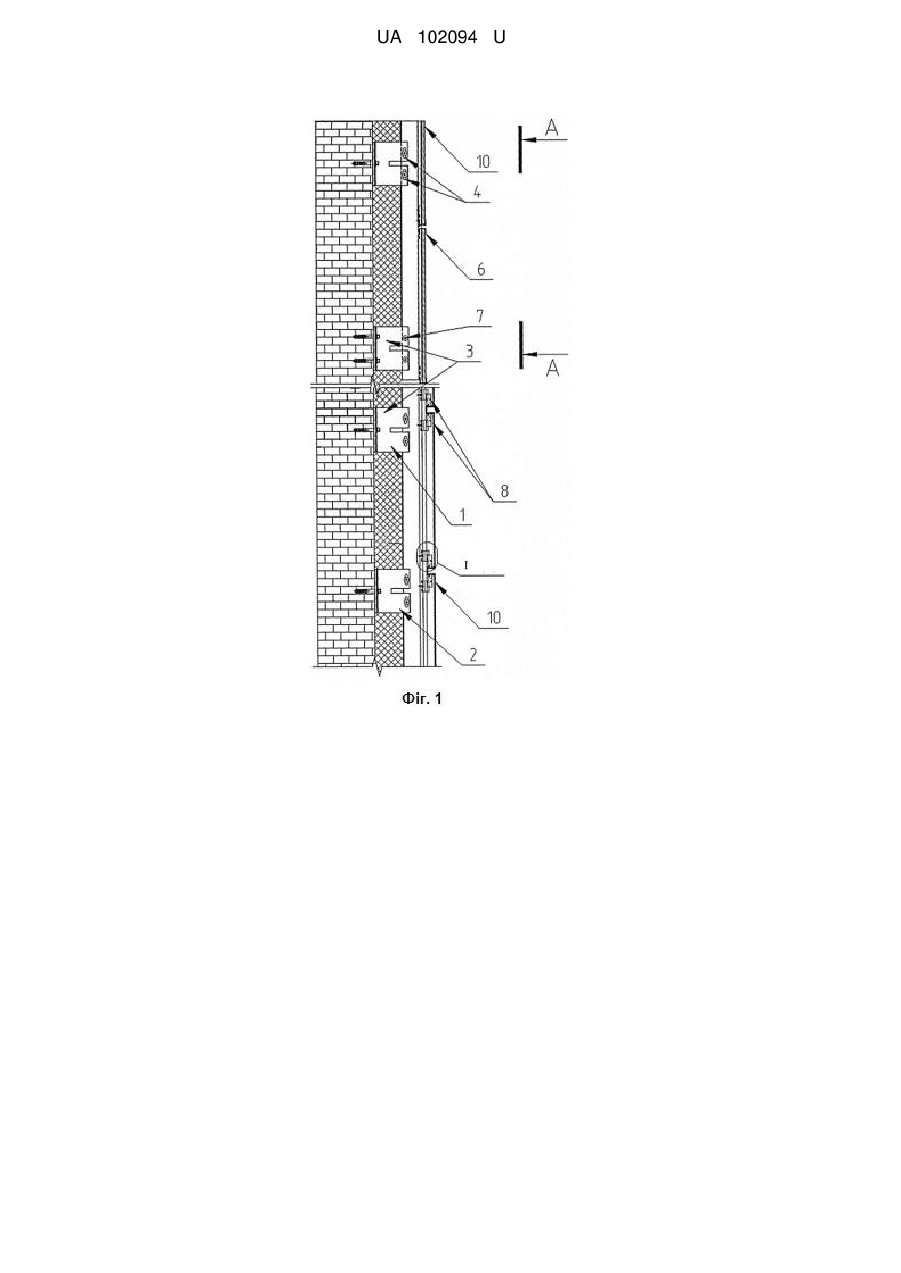

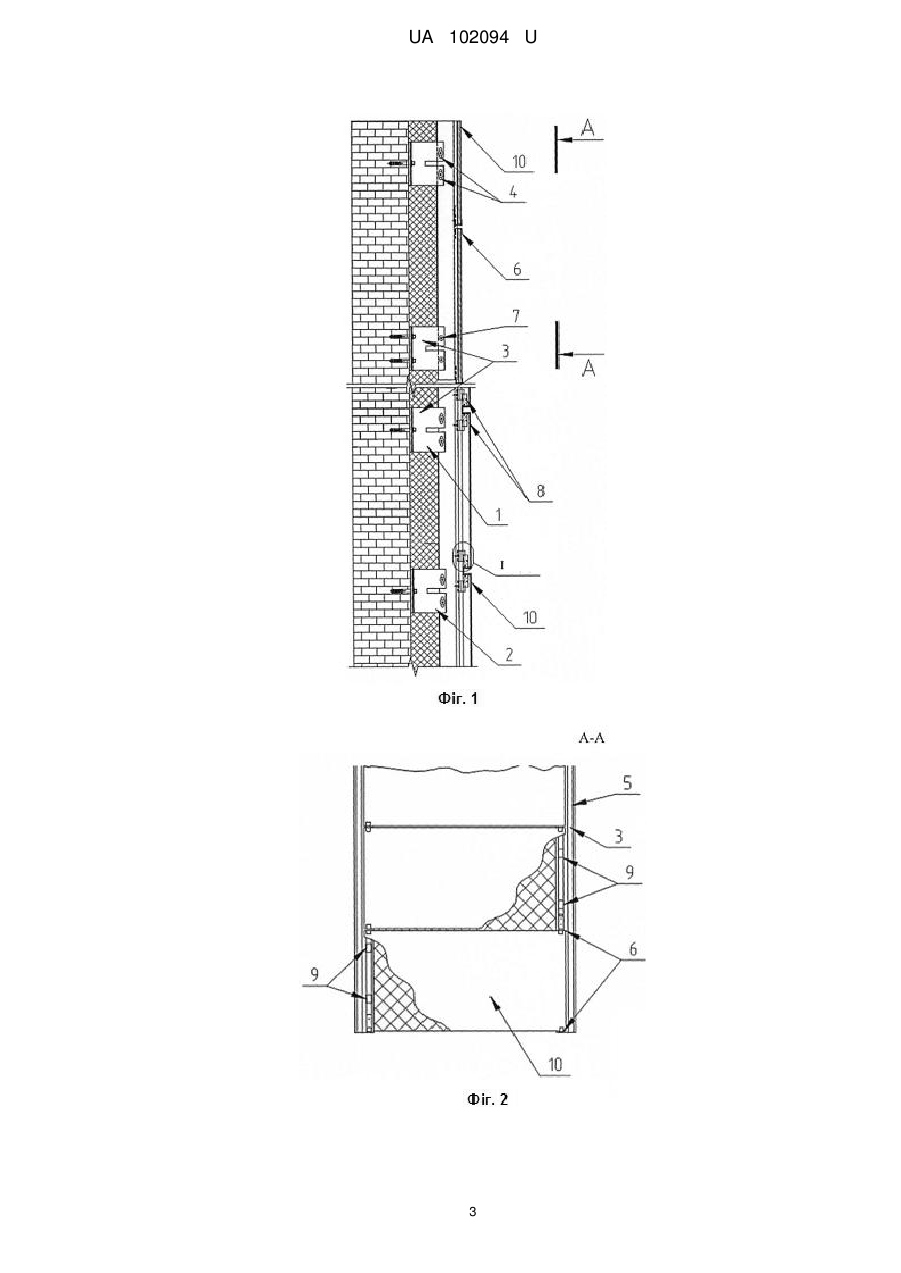

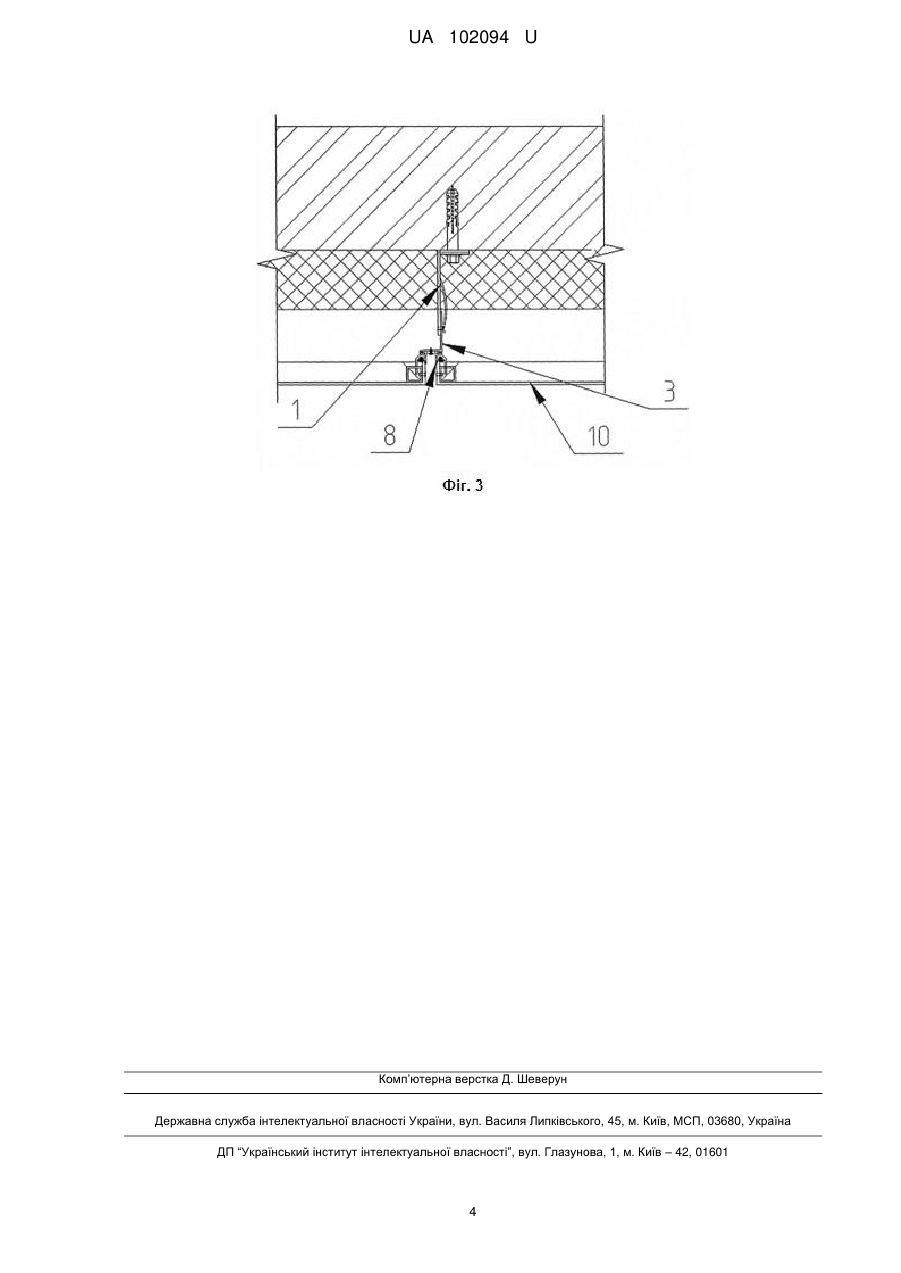

Реферат: Навісний вентильований фасад, що містить групу модулів, кожний з яких має принаймні один несучий кронштейн і один опорний кронштейн кріплення модуля до стіни. При цьому до опорного кронштейна і до несучого кронштейна приєднаний несучий профіль з можливістю компенсації терморозширення за допомогою як мінімум двох плаваючих пазів, виконаних в опорному кронштейні, причому в несучому профілі, по всій його довжині, виконаний паз з можливістю розміщення в ньому скоб, додатково сполучених з несучим профілем заклепками, і/або фіксаторів, додатково закріплених до несучого профілю саморізами з неіржавіючої сталі, а також демпфуючого гумового ущільнювального елемента з морозостійкої гуми, з можливістю монтажу на них облицювальних елементів. UA 102094 U (54) НАВІСНИЙ ВЕНТИЛЬОВАНИЙ ФАСАД "ЕНЕРГІЯ" UA 102094 U UA 102094 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва, зокрема до будови систем навісних вентильованих фасадів для зовнішнього і внутрішнього оздоблення будівель і приміщень, як нових, що будуються, так і старих, і може бути використана для навісних фасадів різних систем, які кріпляться до стін або інших несучих елементів будівлі для покращення зовнішнього вигляду й утеплення. Відомий несучий каркас навісного фасаду будівлі (Деклараційний патент України на корисну модель № 1466 від 15.10.2002), який містить групу модулів, кожний з яких має щонайменше один несучий кронштейн і один опорний кронштейн для кріплення модуля до стіни або іншого несучого елемента будівлі, і прикріплену до них напрямну для кріплення облицювання екрана. Кожний модуль додатково містить щонайменше один полозок, встановлений з можливістю переміщення поздовж напрямної з подальшою фіксацією, а кожний несучий і опорний кронштейни додатково мають щонайменше два фіксуючих елементи. Конструкція цього відомого каркаса не забезпечує можливості проведення його швидкого і технологічного монтажу на стіні або на іншому несучому елементі будівлі. Відома конструкція кріплення металевої панелі для вентильованих фасадів "ТРИОЛ" виконана з відгинами по периметру і з елементами зачеплення на відгинах у вигляді L-подібних або гакоподібних вирізів, за допомогою яких облицювальна металева панель навішується на циліндричний кріпильний елемент, закріплений на бічних полицях U-подібного вертикального несучого профілю, який через систему з двох з'єднаних вертикальними полицями кутників закріплений до конструкції, що обгороджується, за допомогою болтових з'єднань і щілинних отворів, виконаних у зазначених кутниках, які забезпечують регулювання панелей за трьома напрямками [RU Патент № 2143041, C1, E04F13/08, дата пріоритету 08.07.1999, дата публікації 20.12.1999]. Недоліком відомої конструкції є її низькі експлуатаційні якості через обмеження діапазону регулювання при усуненні відхилень від вертикальності і відсутності теплоізоляції, а також складність фіксації. Найбільш близьким технічним рішенням до того, що заявляється, є несучий каркас навісного фасаду будівлі, який містить групу модулів, кожний з яких має принаймні один несучий кронштейн і один опорний кронштейн кріплення модуля до стіни (Патент RU, на корисну модель № 22798, U1, E04B2/56, дата пріоритету 17.12.2001, дата публікації 27.04.2002, прототип). Недоліками прототипу є низькі експлуатаційні якості через неможливість регулювання для компенсації терморозширення і усунення відхилень, високі витрати праці при здійсненні цього регулювання і фіксації у зв'язку з кількістю фіксуючих елементів і важкодоступністю вузлів фіксації. Також до недоліків цієї відомої системи належить обмеженість використання через те що така несуча конструкція непридатна для облицювання композитним листом. У основу корисної моделі поставлена задача забезпечення можливості компенсації терморозширення несучих профілів, а також розширення області застосування для різних видів облицювальних матеріалів, таких як наприклад плита з керамограніту, панелі з композитного (алюмінієвого) листа. В основу корисної моделі поставлена задача забезпечення можливості компенсації терморозширення несучих профілів, а також розширення області застосування для різних видів облицювальних матеріалів і покращення експлуатаційних якостей шляхом забезпечення збільшення діапазону регулювання положення елементів несучого каркаса відносно стіни, спрощення процесу монтажу. Поставлена задача вирішується тим, що навісний вентильований фасад "ЕНЕРГІЯ" містить групу модулів, кожний з яких має принаймні один несучий кронштейн 1 і один опорний кронштейн для кріплення модуля до стіни. Відповідно до корисної моделі, до опорного кронштейна і до несучого кронштейна приєднані несучі профілі з можливістю компенсації терморозширення за допомогою як мінімум двох плаваючих пазів, виконаних в опорному кронштейні, причому в несучому профілі, по всій його довжині, виконаний паз з можливістю розміщення в ньому скоб, додатково сполучених з несучим профілем заклепками і/або фіксаторів, додатково закріплених до несучого профілю саморізами з неіржавіючої сталі, а також демпфуючого гумового ущільнювального елемента з морозостійкої гуми, з можливістю монтажу на них облицювальних елементів. Відповідно до одного з варіантів здійснення корисної моделі, несучій профіль виконаний Гподібним або Т-подібним. Корисна модель пояснюється наступними кресленнями, де на Фіг. 1 показана принципова схема конструкції в зборі; на фіг. 2 - розріз А-А на фіг. 1, на фіг. 3 – виносний елемент І на фіг. 1. Навісний вентильований фасад "ЕНЕРГІЯ", містить групу модулів, кожний з яких має принаймні один несучий кронштейн 1 і один опорний кронштейн 2 для кріплення модуля до 1 UA 102094 U 5 10 15 20 стіни. До опорного кронштейна 1 і до несучого кронштейна 2 приєднаний несучий профіль 3 для компенсації терморозширення за допомогою як мінімум двох плаваючих пазів 4, виконаних в опорному кронштейні 2. В несучому профілі 3, по всій його довжині, виконаний паз 5 з можливістю розміщення в ньому скоб 6, додатково сполучених з несучим профілем 3 заклепками 7 і/або фіксаторів 8, додатково закріплених до несучого профілю 3 саморізами з неіржавіючої сталі, а також демпфуючого гумового ущільнювального елемента 9 з морозостійкої гуми (для уникнення шуму від облицювання за профілем), з можливістю монтажу на них облицювальних елементів 10. Несучий профіль виконаний Г-подібним або Т-подібним. Монтаж несучих профілів 3 проводять в наступній послідовності. У закріплений опорний кронштейн 2 встановлюються Т-подібний або Г-подібний несучій профіль, верхній кінець якого закріплюється в несучому кронштейні. Несучі профілі 3, по встановлених маяках (на кресленнях не показані), виставляються у вертикальних подовжніх і поперечних площинах щодо площини фасаду будівлі. Виставивши несучі профілі 3 у вертикальній площині в подовжньому і поперечному напрямі, їх закріплюють в опорному 2 і в несучому 1 кронштейнах за допомогою заклепок 7 або неіржавіючого болтів (саморізів) 8. Марка і розмір заклепок/болтів вибирається відповідно до проектної документації. Таким чином, в корисній моделі досягається задача забезпечення можливості компенсації терморозширення несучих профілів, а також розширення області застосування для різних видів облицювальних матеріалів, таких як наприклад плита з керамограніту, панелі з композитного (алюмінієвого) листа. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 1. Навісний вентильований фасад, що містить групу модулів, кожний з яких має принаймні один несучий кронштейн і один опорний кронштейн кріплення модуля до стіни, який відрізняється тим, що до опорного кронштейна і до несучого кронштейна приєднаний несучий профіль з можливістю компенсації терморозширення за допомогою як мінімум двох плаваючих пазів, виконаних в опорному кронштейні, причому в несучому профілі, по всій його довжині, виконаний паз з можливістю розміщення в ньому скоб, додатково сполучених з несучим профілем заклепками, і/або фіксаторів, додатково закріплених до несучого профілю саморізами з неіржавіючої сталі, а також демпфуючого гумового ущільнювального елемента з морозостійкої гуми, з можливістю монтажу на них облицювальних елементів. 2. Навісний вентильований фасад за 1, який відрізняється тим, що несучий профіль виконаний Г-подібним або Т-подібним. 2 UA 102094 U 3 UA 102094 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
