Пристрій для транспортування і очистки коренебульбоплодів

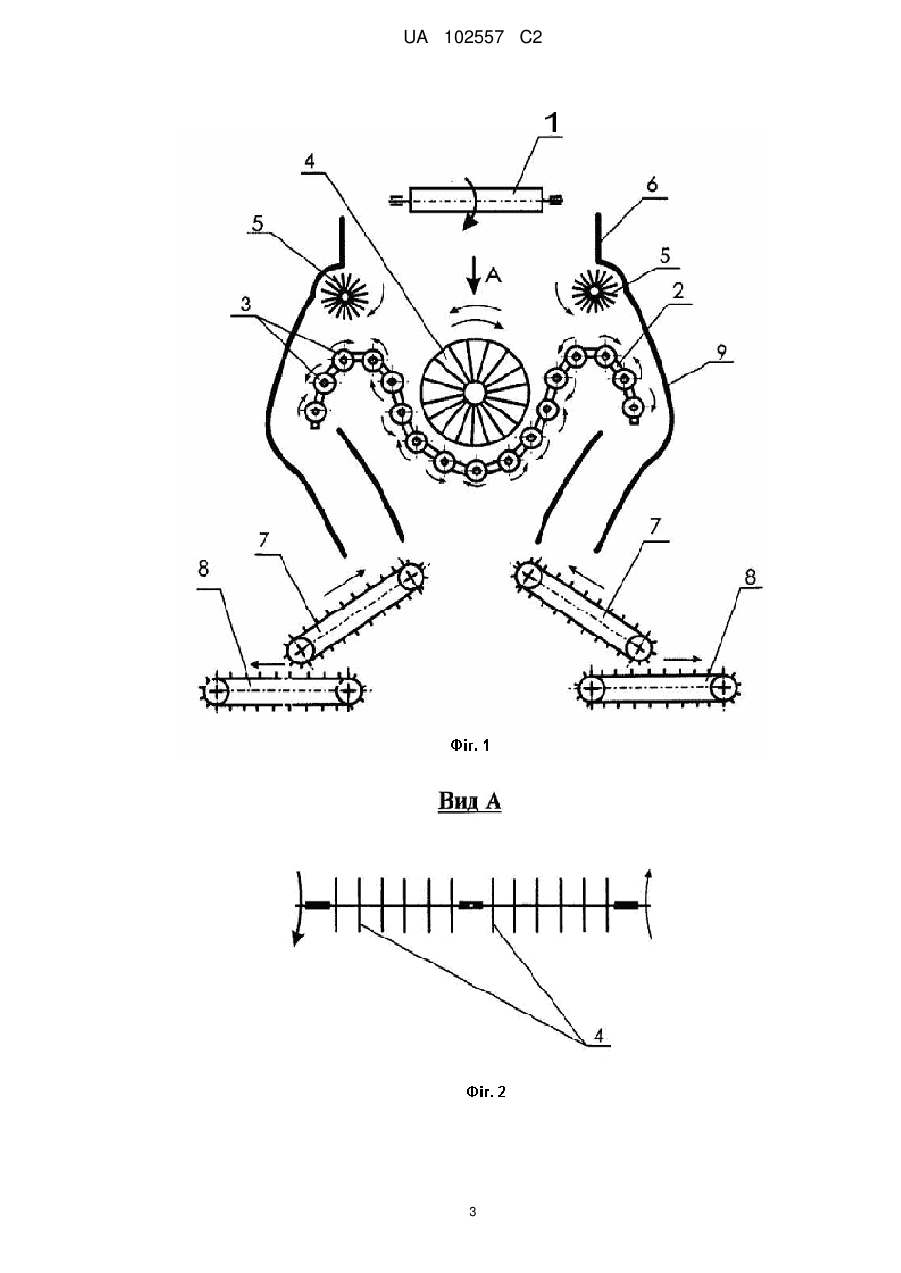

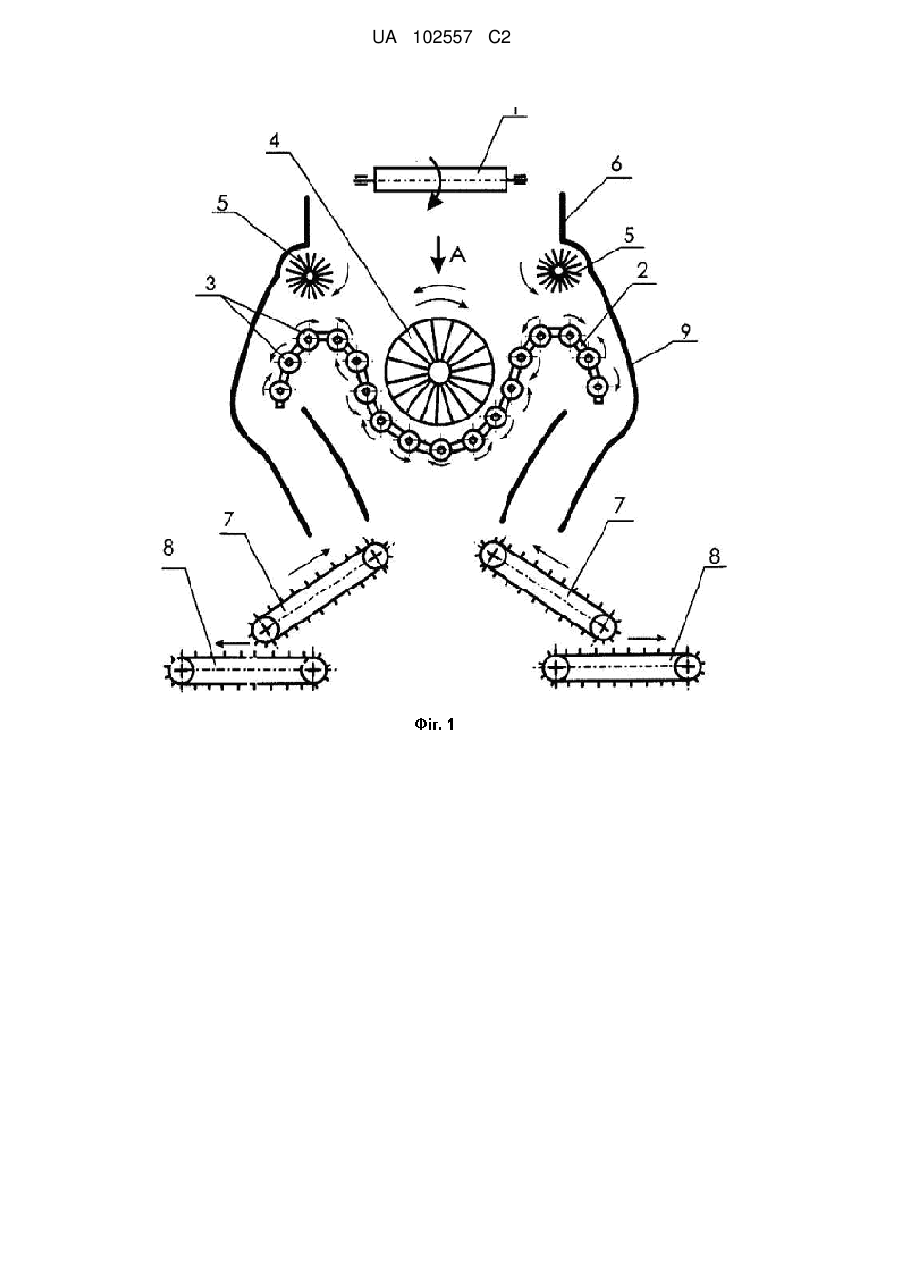

Реферат: Пристрій для транспортування і очистки коренебульбоплодів має подавальний транспортер, вальцьовий очисний блок, що складається з пар вальців, які зустрічно обертаються, привідні розосереджувальні щітки, розподільник вороху, очисні гірки та вивантажувальний транспортер. Вальцьовий очисник має у повздовжньому перерізі форму двох приєднаних хвиль, всередині нижньої частини місця з'єднання яких встановлений лопатевий розкидач коренебульбоплодів, утворений двома співвісними привідними лопатевими валами, що мають протилежні напрямки обертання. Над вершинами хвиль встановлені пруткові щітки, напрямки обертання яких спрямовані усередину фігурних русел, нижні кінці яких розташовані над верхніми частинами очисних гірок. UA 102557 C2 (12) UA 102557 C2 UA 102557 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування та очистки коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Конструктивні особливості багатьох пристроїв для транспортування і очищення коренебульбоплодів від ґрунтових та рослинних решток полягають у тому, що вони включають, як правило, послідовно розміщені основний активний сепаруючий робочий орган, виконаний у вигляді шнекового або вальцьового очисника, а також додаткові очисні елементи, що являють собою пруткові транспортери, очисні гірки, грудкорозчавлювачі, відбивні та напрямні щітки з еластичними прутками та ін. [див. книгу: Петров Г.Д. Картофелеуборочные машины. Расчет и проектирование. - М.: Машиностроение, 1972.-400 с]. Найбільш близьким до запропонованого пристрою для транспортування і очистки коренебульбоплодів є пристрій, суть якого знаходиться у [а. с. СРСР №1752240, А01D 17/04, А01D 27/04, опубл. 07.08.1992 р., бюл. №29 - прототип], який включає сепаруючий робочий орган, що складається з послідовно встановлених різних типів очисників, позаду яких встановлено поперечний прутковий транспортер, над яким встановлені блоки очисних щіток з еластичними лопатями. Недоліками цього пристрою є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох коренебульбоплодів, який очищується, переходить з одного очисного робочого органу на інший великою масою, фактично не розосереджуючись і не відділяючись. Розосередити, а в подальшому відсепарувати велику масу вороху, що подається на очисний пристрій, не завжди вдається через обмежений час очистки. Значні складності при цьому полягають у відведенні різних за розмірами і формою рослинних решток. При очищенні дрібних за розмірами коренебульбоплодів має місце їх надмірне втрачання крізь сепаруючі зазори, а також на робочих органах, які примусово захоплюють і відводять ґрунтові та рослинні домішки. Винаходом поставлено задачу підвищити якість очистки коренебульбоплодів від домішок. Поставлена винаходом задача досягається тим, що у пристрої для транспортування і очистки коренебульбоплодів, який складається з подавального транспортера, вальцьового очисного блока, утвореного парами вальців, які зустрічно обертаються, привідних розосереджувальних щіток, розподільника вороху, очисних гірок та вивантажувального транспортера, згідно винаходу, вальцьовий очисник має у повздовжньому перерізі форму двох приєднаних хвиль, усередині якої встановлений лопатевий розкидач коренебульбоплодів, утворений двома співвісними привідними лопатевими валами, що мають протилежні напрямки обертання, а над вершинами хвиль встановлені пруткові щітки, напрямки обертання яких спрямовані усередину фігурних русел, нижні кінці яких розташовані над верхніми частинами очисних гірок. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на Фіг. 1 (загальний вигляд). На фіг. 2 дано вигляд А на фіг. 1. Пристрій для транспортування і очистки коренебульбоплодів має подавальний транспортер 1, вальцьовий очисник 2, який має у повздовжньому перерізі форму двох приєднаних хвиль і складається з пар вальців 3, які мають зустрічно-обертальний рух. При цьому, в місце з'єднання вказаних хвиль, в нижній частині, усередині встановлений лопатевий розкидач 4 коренебульбоплодів, утворений двома співвісними привідними лопатевими валами, що мають протилежні напрямки обертання. Зверху над вершинами хвиль вальцьового очисника 2 розташовані дві пруткові щітки 5, які розташовані усередині каркаса 6, під яким похило встановлені дві пальчасті очисні гірки 7, а нижче під ними горизонтально встановлені вивантажувальні транспортери 8. Напрямки обертання пруткових щіток 5 спрямовані усередину двох фігурних русел 9, які фактично створюють нижню частину каркаса 6, розділяючи потік коренебульбоплодів у двох напрямах і розташовані зверху очисних гірок 7. Напрямки обертання робочих органів пристрою та руху потоку коренебульбоплодів показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається зверху за допомогою подавального транспортера 1, який спрямовує його на вальцьовий очисник 2, який має у повздовжньому перерізі форму двох приєднаних хвиль і складається з пар вальців 3, які мають зустрічнообертальний рух. Однак, спочатку ворох потрапляє на лопатевий розкидач 4 коренебульбоплодів, який утворений двома співвісними привідними лопатевими валами, що мають протилежні напрямки обертання. Це призводить до того, що лопатевий розкидач 4 відразу поділяє ворох коренебульбоплодів на дві частини, які перекидаються на різні частини вальцьового очисника 2 (тобто на вершини обох хвиль, якщо дивитися на повздовжній переріз). Після цього ворох коренебульбоплодів значно подрібнюється і розподіляється на окремі 1 UA 102557 C2 5 10 15 20 25 компоненти. Значна кількість дрібних ґрунтових домішок і дрібних рослинних решток захоплюються парами вальців 3, що зустрічно обертаються і виносяться за межі очисника. Особливо ефективно відбувається відбір, захоплення та відведення дрібних ґрунтових і рослинних домішок в місці з'єднання хвиль, в нижній частині, там де встановлений лопатевий розкидач 4 коренебульбоплодів. Значна кількість частин вороху коренебульбоплодів лопатевим розкидачем кидається уверх і потрапляє у зони дії пруткових щіток 5, які розташовані усередині каркаса 6. Пруткові щітки 5 остаточно подрібнюють частини вороху коренебульбоплодів, і, оскільки напрямки їх обертального руху спрямовані усередину двох фігурних русел 9, які фактично створюють нижню частину каркаса 6, то значно подрібнений і розподілений на окремі компоненти ворох коренебульбоплодів гарантовано рухається донизу і потрапляє на верхні частини пальчастих очисних гірок 7. При цьому, зовнішні частини хвиль вальцьового очисника 2, які фактично знаходяться усередині фігурних русел 9, продовжують захоплювати домішки і відводити їх за межі очисника. Деяке звуження верхніх частин фігурних русел 9 (тобто в зоні кінців зовнішніх частин хвиль вальцьового очисника 2) також забезпечує проходження тут тільки тіл коренебульбоплодів і дрібних домішок. Таким чином, запропонована конструкція очисника дозволяє розділяти потік коренебульбоплодів, що подається, при очищенні у двох напрямах, що значно підвищує якість очистки коренебульбоплодів від домішок. Після того, як тіла коренебульбоплодів і деякі домішки проходять усередині фігурних русел 9 донизу, вони потрапляють на полотна пальчастих очисних гірок 7. Завдяки тому, що в переважній більшості тіла коренебульбоплодів мають круглу форму і як тверді тіла, вони скочуються вниз по полотнах пальчастих очисних гірок 7, ґрунтові ж домішки та рослинні рештки навпаки, не здатні до кочення, а тому захоплюються пальцями очисних гірок 7 і виносяться крізь верхні їх кінці за межі очисника. Повністю очищені від домішок коренебульбоплоди потрапляють на вивантажувальні транспортери 8 і грузяться в бункер, або у транспортний засіб. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 12-16 %. ФОРМУЛА ВИНАХОДУ 30 35 Пристрій для транспортування і очистки коренебульбоплодів, що має подавальний транспортер, вальцьовий очисний блок, що складається з пар вальців, які зустрічно обертаються, привідні розосереджувальні щітки, розподільник вороху, очисні гірки та вивантажувальний транспортер, який відрізняється тим, що вальцьовий очисник має у повздовжньому перерізі форму двох приєднаних хвиль, всередині нижньої частини місця з'єднання яких встановлений лопатевий розкидач коренебульбоплодів, утворений двома співвісними привідними лопатевими валами, що мають протилежні напрямки обертання, а над вершинами хвиль встановлені пруткові щітки, напрямки обертання яких спрямовані усередину фігурних русел, нижні кінці яких розташовані над верхніми частинами очисних гірок. 2 UA 102557 C2 3 UA 102557 C2 Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
