Очисник головок коренеплодів від залишків гички

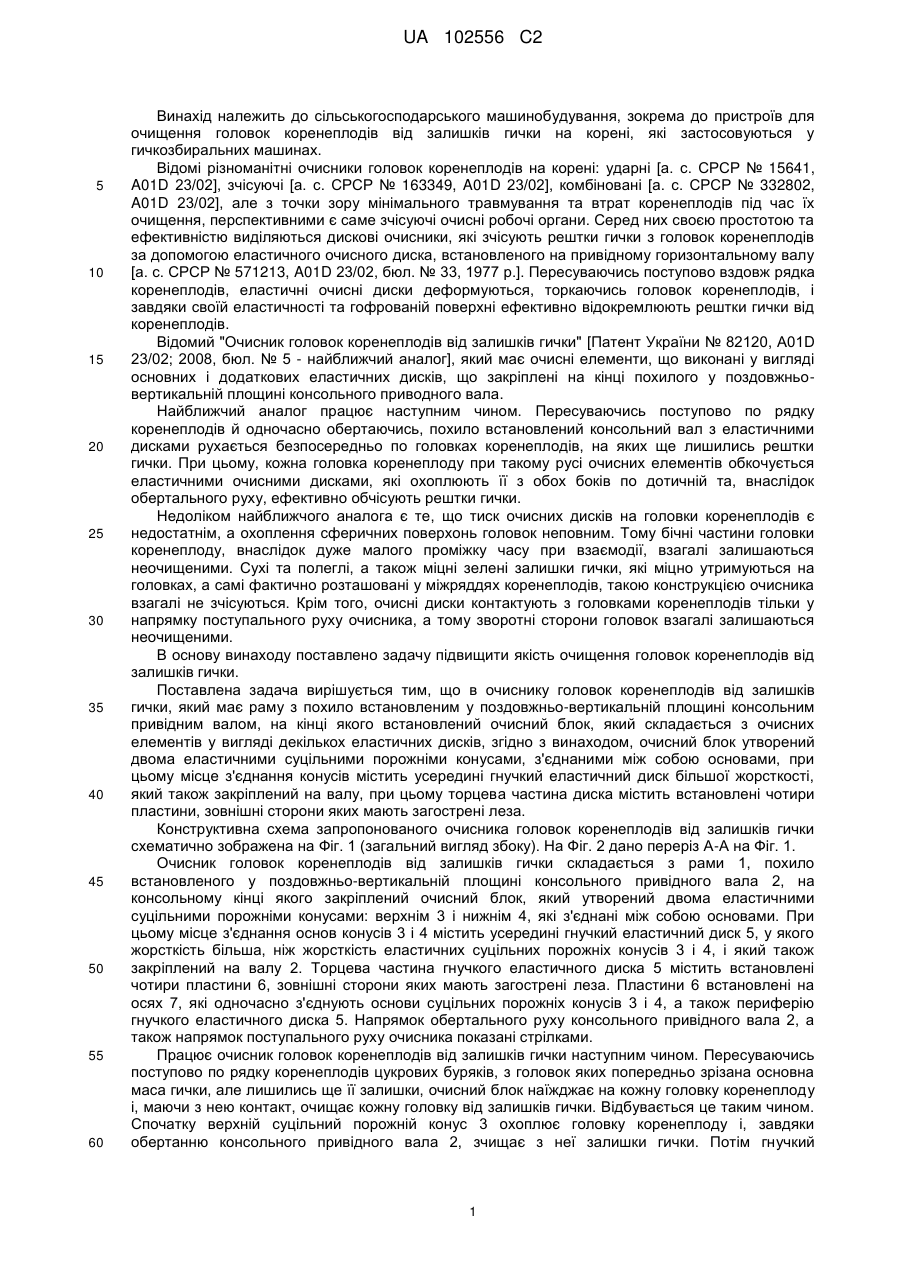

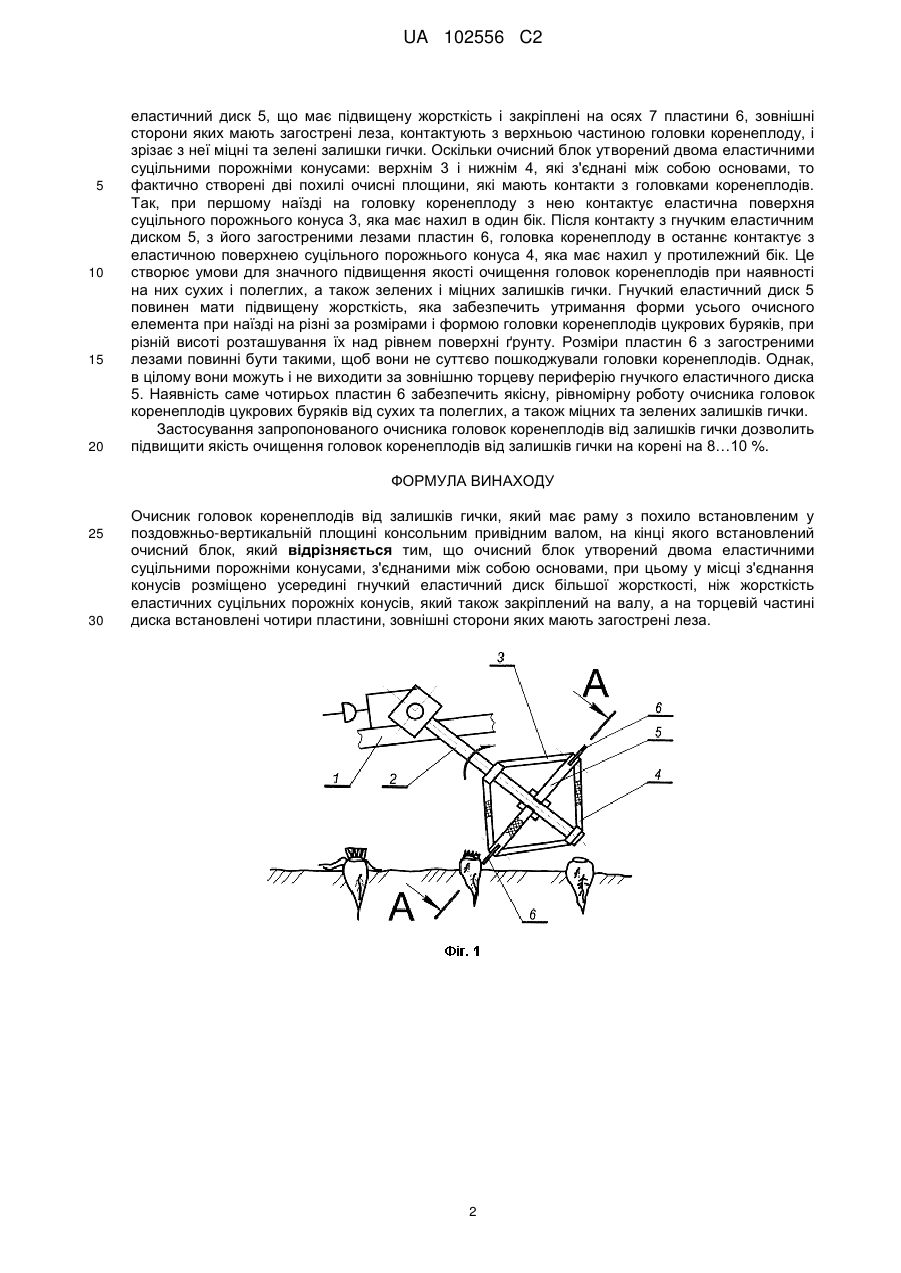

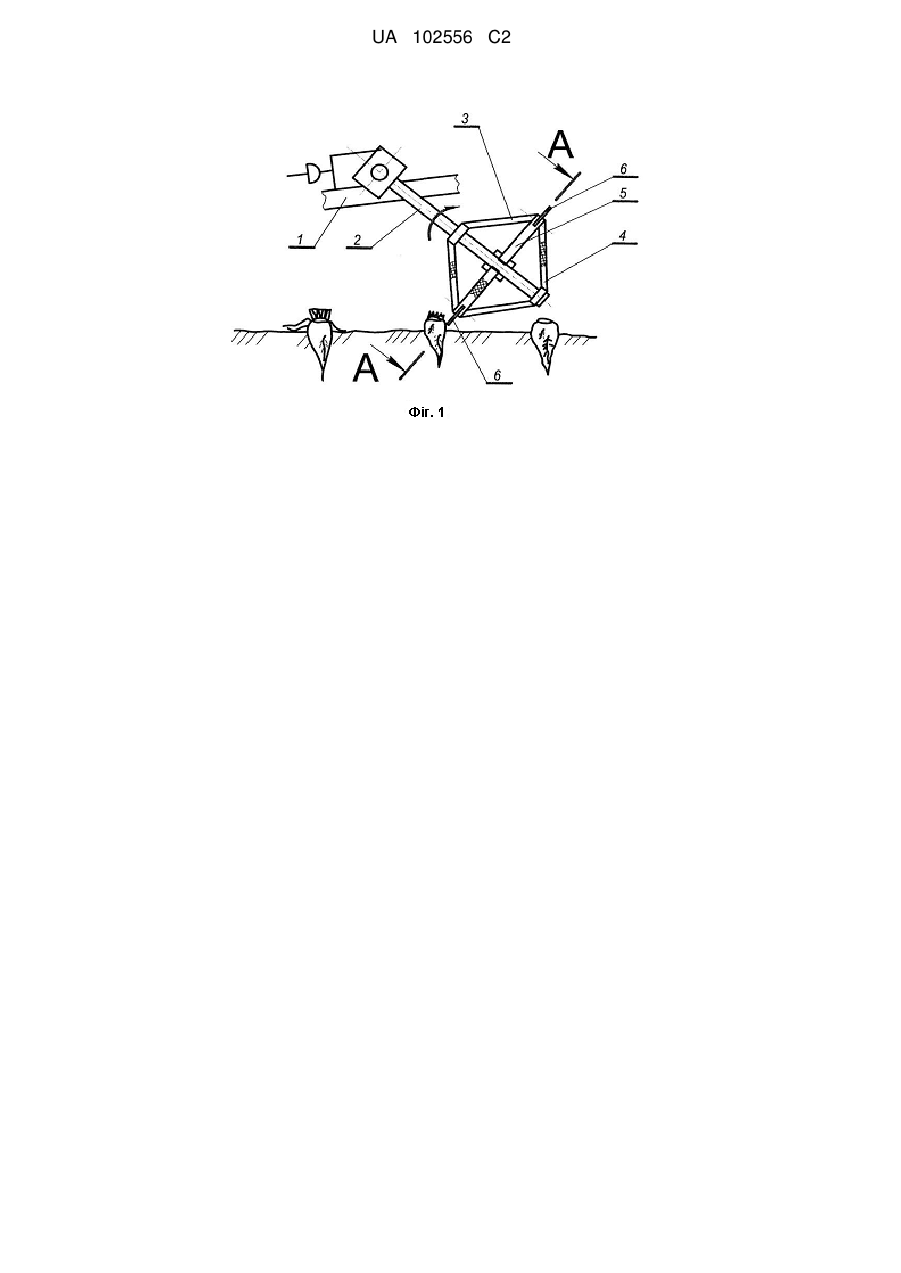

Реферат: Запропоновано очисник головок коренеплодів від залишків гички, який має раму з похило встановленим у поздовжньо-вертикальній площині консольним привідним валом, на кінці якого встановлений очисний блок. Очисний блок утворений двома еластичними суцільними порожніми конусами, з'єднаними між собою основами, при цьому у місці з'єднання конусів розміщено усередині гнучкий еластичний диск більшої жорсткості, ніж жорсткість еластичних суцільних порожніх конусів, який також закріплений на валу, а на торцевій частині диска встановлені чотири пластини, зовнішні сторони яких мають загострені леза. UA 102556 C2 (12) UA 102556 C2 UA 102556 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички на корені, які застосовуються у гичкозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені: ударні [а. с. СРСР № 15641, A01D 23/02], зчісуючі [а. с. СРСР № 163349, A01D 23/02], комбіновані [а. с. СРСР № 332802, A01D 23/02], але з точки зору мінімального травмування та втрат коренеплодів під час їх очищення, перспективними є саме зчісуючі очисні робочі органи. Серед них своєю простотою та ефективністю виділяються дискові очисники, які зчісують рештки гички з головок коренеплодів за допомогою еластичного очисного диска, встановленого на привідному горизонтальному валу [а. с. СРСР № 571213, A01D 23/02, бюл. № 33, 1977 р.]. Пересуваючись поступово вздовж рядка коренеплодів, еластичні очисні диски деформуються, торкаючись головок коренеплодів, і завдяки своїй еластичності та гофрованій поверхні ефективно відокремлюють рештки гички від коренеплодів. Відомий "Очисник головок коренеплодів від залишків гички" [Патент України № 82120, А01D 23/02; 2008, бюл. № 5 - найближчий аналог], який має очисні елементи, що виконані у вигляді основних і додаткових еластичних дисків, що закріплені на кінці похилого у поздовжньовертикальній площині консольного приводного вала. Найближчий аналог працює наступним чином. Пересуваючись поступово по рядку коренеплодів й одночасно обертаючись, похило встановлений консольний вал з еластичними дисками рухається безпосередньо по головках коренеплодів, на яких ще лишились рештки гички. При цьому, кожна головка коренеплоду при такому русі очисних елементів обкочується еластичними очисними дисками, які охоплюють її з обох боків по дотичній та, внаслідок обертального руху, ефективно обчісують рештки гички. Недоліком найближчого аналога є те, що тиск очисних дисків на головки коренеплодів є недостатнім, а охоплення сферичних поверхонь головок неповним. Тому бічні частини головки коренеплоду, внаслідок дуже малого проміжку часу при взаємодії, взагалі залишаються неочищеними. Сухі та полеглі, а також міцні зелені залишки гички, які міцно утримуються на головках, а самі фактично розташовані у міжряддях коренеплодів, такою конструкцією очисника взагалі не зчісуються. Крім того, очисні диски контактують з головками коренеплодів тільки у напрямку поступального руху очисника, а тому зворотні сторони головок взагалі залишаються неочищеними. В основу винаходу поставлено задачу підвищити якість очищення головок коренеплодів від залишків гички. Поставлена задача вирішується тим, що в очиснику головок коренеплодів від залишків гички, який має раму з похило встановленим у поздовжньо-вертикальній площині консольним привідним валом, на кінці якого встановлений очисний блок, який складається з очисних елементів у вигляді декількох еластичних дисків, згідно з винаходом, очисний блок утворений двома еластичними суцільними порожніми конусами, з'єднаними між собою основами, при цьому місце з'єднання конусів містить усередині гнучкий еластичний диск більшої жорсткості, який також закріплений на валу, при цьому торцева частина диска містить встановлені чотири пластини, зовнішні сторони яких мають загострені леза. Конструктивна схема запропонованого очисника головок коренеплодів від залишків гички схематично зображена на Фіг. 1 (загальний вигляд збоку). На Фіг. 2 дано переріз А-А на Фіг. 1. Очисник головок коренеплодів від залишків гички складається з рами 1, похило встановленого у поздовжньо-вертикальній площині консольного привідного вала 2, на консольному кінці якого закріплений очисний блок, який утворений двома еластичними суцільними порожніми конусами: верхнім 3 і нижнім 4, які з'єднані між собою основами. При цьому місце з'єднання основ конусів 3 і 4 містить усередині гнучкий еластичний диск 5, у якого жорсткість більша, ніж жорсткість еластичних суцільних порожніх конусів 3 і 4, і який також закріплений на валу 2. Торцева частина гнучкого еластичного диска 5 містить встановлені чотири пластини 6, зовнішні сторони яких мають загострені леза. Пластини 6 встановлені на осях 7, які одночасно з'єднують основи суцільних порожніх конусів 3 і 4, а також периферію гнучкого еластичного диска 5. Напрямок обертального руху консольного привідного вала 2, а також напрямок поступального руху очисника показані стрілками. Працює очисник головок коренеплодів від залишків гички наступним чином. Пересуваючись поступово по рядку коренеплодів цукрових буряків, з головок яких попередньо зрізана основна маса гички, але лишились ще її залишки, очисний блок наїжджає на кожну головку коренеплоду і, маючи з нею контакт, очищає кожну головку від залишків гички. Відбувається це таким чином. Спочатку верхній суцільний порожній конус 3 охоплює головку коренеплоду і, завдяки обертанню консольного привідного вала 2, зчищає з неї залишки гички. Потім гнучкий 1 UA 102556 C2 5 10 15 20 еластичний диск 5, що має підвищену жорсткість і закріплені на осях 7 пластини 6, зовнішні сторони яких мають загострені леза, контактують з верхньою частиною головки коренеплоду, і зрізає з неї міцні та зелені залишки гички. Оскільки очисний блок утворений двома еластичними суцільними порожніми конусами: верхнім 3 і нижнім 4, які з'єднані між собою основами, то фактично створені дві похилі очисні площини, які мають контакти з головками коренеплодів. Так, при першому наїзді на головку коренеплоду з нею контактує еластична поверхня суцільного порожнього конуса 3, яка має нахил в один бік. Після контакту з гнучким еластичним диском 5, з його загостреними лезами пластин 6, головка коренеплоду в останнє контактує з еластичною поверхнею суцільного порожнього конуса 4, яка має нахил у протилежний бік. Це створює умови для значного підвищення якості очищення головок коренеплодів при наявності на них сухих і полеглих, а також зелених і міцних залишків гички. Гнучкий еластичний диск 5 повинен мати підвищену жорсткість, яка забезпечить утримання форми усього очисного елемента при наїзді на різні за розмірами і формою головки коренеплодів цукрових буряків, при різній висоті розташування їх над рівнем поверхні ґрунту. Розміри пластин 6 з загостреними лезами повинні бути такими, щоб вони не суттєво пошкоджували головки коренеплодів. Однак, в цілому вони можуть і не виходити за зовнішню торцеву периферію гнучкого еластичного диска 5. Наявність саме чотирьох пластин 6 забезпечить якісну, рівномірну роботу очисника головок коренеплодів цукрових буряків від сухих та полеглих, а також міцних та зелених залишків гички. Застосування запропонованого очисника головок коренеплодів від залишків гички дозволить підвищити якість очищення головок коренеплодів від залишків гички на корені на 8…10 %. ФОРМУЛА ВИНАХОДУ 25 30 Очисник головок коренеплодів від залишків гички, який має раму з похило встановленим у поздовжньо-вертикальній площині консольним привідним валом, на кінці якого встановлений очисний блок, який відрізняється тим, що очисний блок утворений двома еластичними суцільними порожніми конусами, з'єднаними між собою основами, при цьому у місці з'єднання конусів розміщено усередині гнучкий еластичний диск більшої жорсткості, ніж жорсткість еластичних суцільних порожніх конусів, який також закріплений на валу, а на торцевій частині диска встановлені чотири пластини, зовнішні сторони яких мають загострені леза. 2 UA 102556 C2 Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
