Пристрій для транспортування і очистки коренебульбоплодів

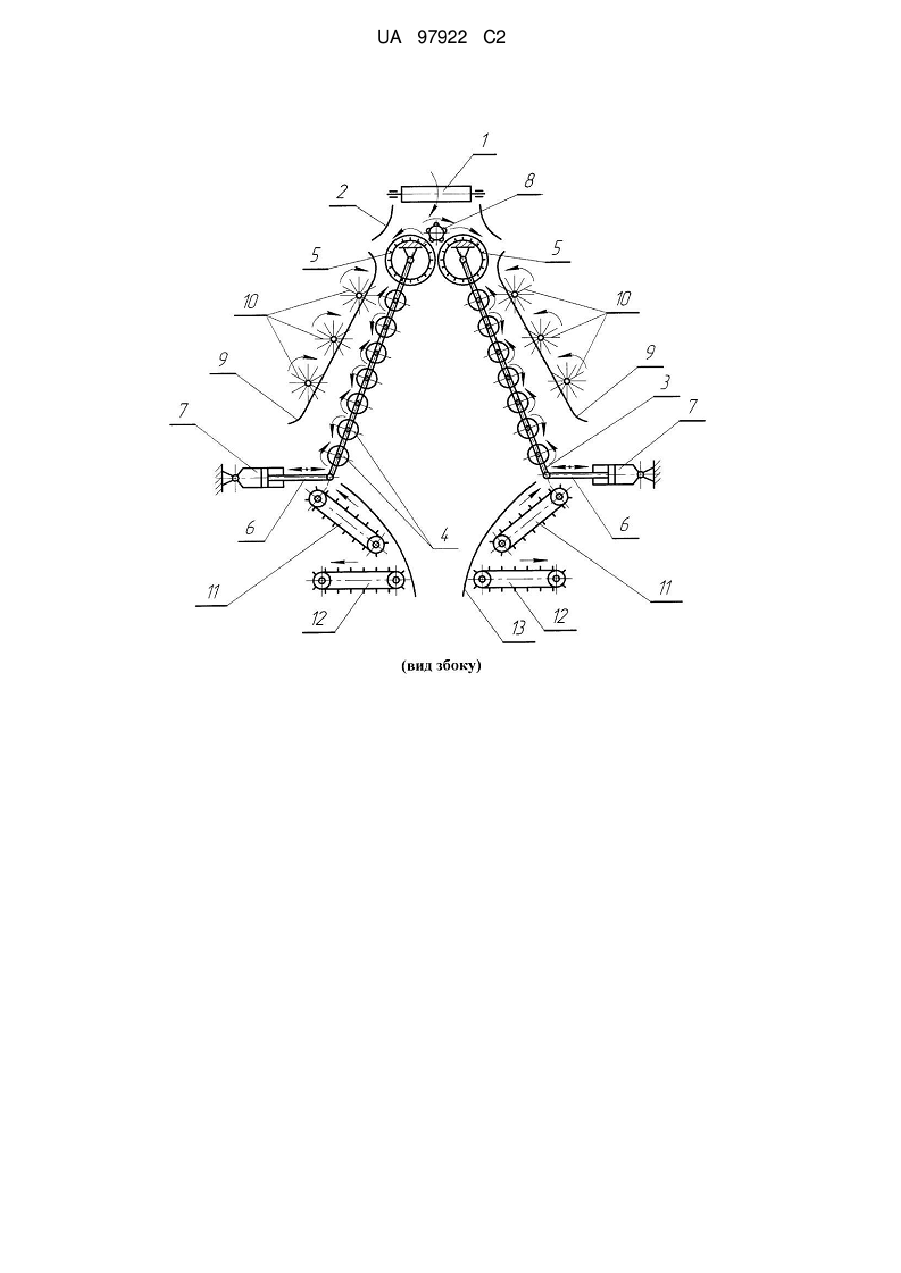

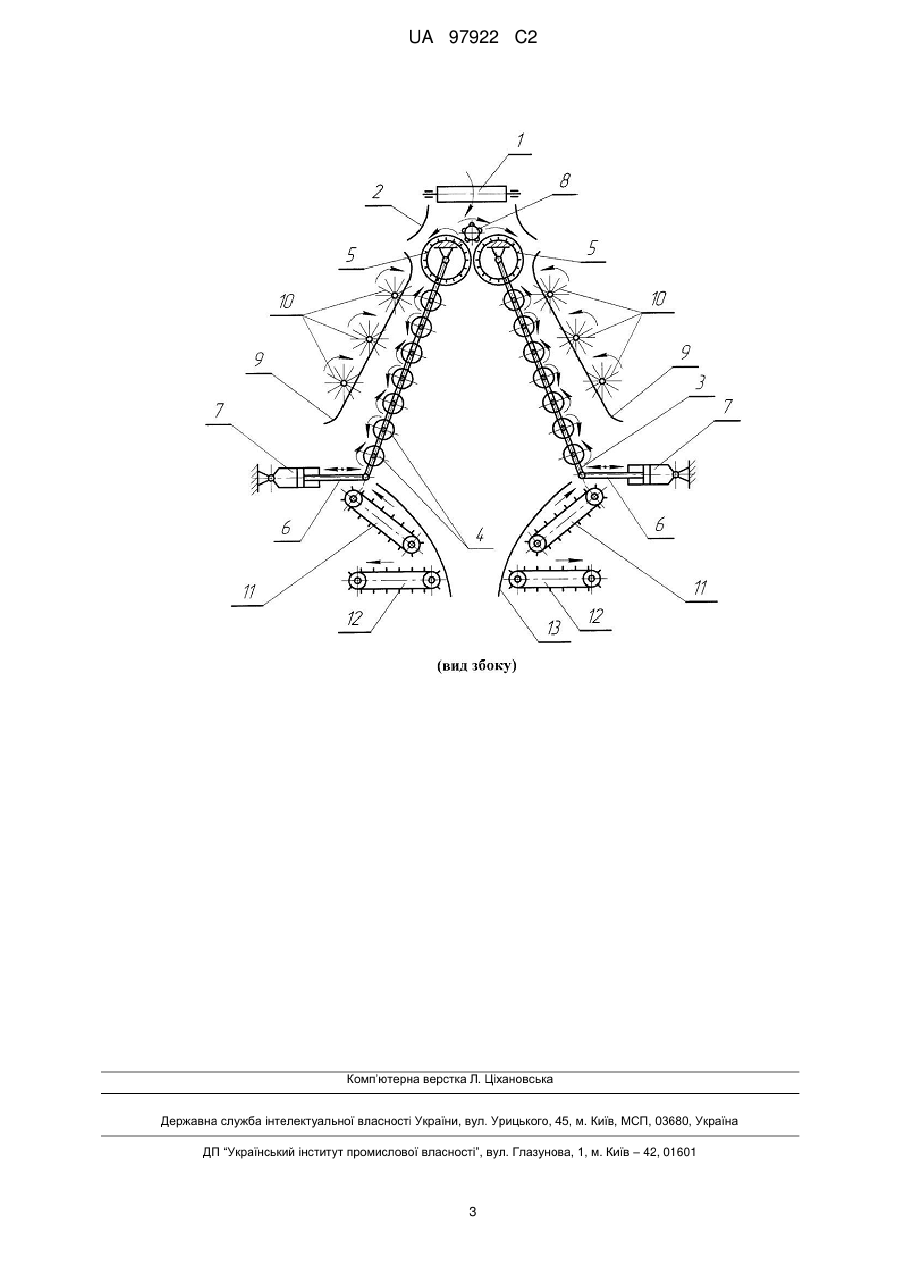

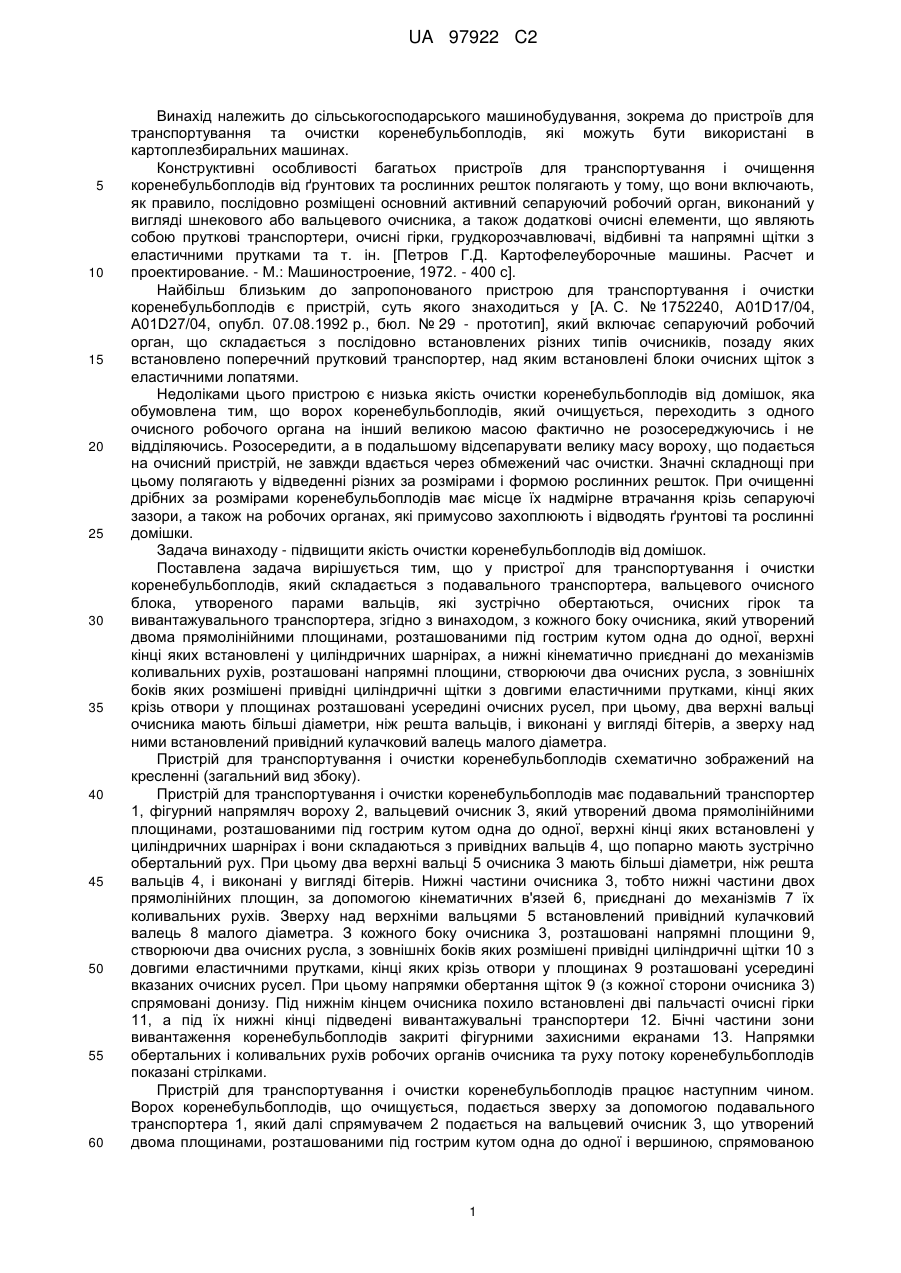

Реферат: Пристрій для транспортування і очистки коренебульбоплодів, в якому з кожного боку очисника, який утворений двома прямолінійними площинами, розташованими під гострим кутом одна до одної, верхні кінці яких встановлені у циліндричних шарнірах, а нижні кінематично приєднані до механізмів коливальних рухів, розташовані напрямні площини, створюючи два очисних русла, з зовнішніх боків яких розмішені привідні циліндричні щітки з довгими еластичними прутками, кінці яких крізь отвори у площинах розташовані усередині очисних русел, при цьому два верхні вальці очисника мають більші діаметри, ніж решта вальців і виконані у вигляді бітерів, а зверху над ними встановлений привідний кулачковий валець малого діаметра. UA 97922 C2 (12) UA 97922 C2 UA 97922 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування та очистки коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Конструктивні особливості багатьох пристроїв для транспортування і очищення коренебульбоплодів від ґрунтових та рослинних решток полягають у тому, що вони включають, як правило, послідовно розміщені основний активний сепаруючий робочий орган, виконаний у вигляді шнекового або вальцевого очисника, а також додаткові очисні елементи, що являють собою пруткові транспортери, очисні гірки, грудкорозчавлювачі, відбивні та напрямні щітки з еластичними прутками та т. ін. [Петров Г.Д. Картофелеуборочные машины. Расчет и проектирование. - М.: Машиностроение, 1972. - 400 с]. Найбільш близьким до запропонованого пристрою для транспортування і очистки коренебульбоплодів є пристрій, суть якого знаходиться у [А. С. № 1752240, А01D17/04, А01D27/04, опубл. 07.08.1992 р., бюл. № 29 - прототип], який включає сепаруючий робочий орган, що складається з послідовно встановлених різних типів очисників, позаду яких встановлено поперечний прутковий транспортер, над яким встановлені блоки очисних щіток з еластичними лопатями. Недоліками цього пристрою є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох коренебульбоплодів, який очищується, переходить з одного очисного робочого органа на інший великою масою фактично не розосереджуючись і не відділяючись. Розосередити, а в подальшому відсепарувати велику масу вороху, що подається на очисний пристрій, не завжди вдається через обмежений час очистки. Значні складнощі при цьому полягають у відведенні різних за розмірами і формою рослинних решток. При очищенні дрібних за розмірами коренебульбоплодів має місце їх надмірне втрачання крізь сепаруючі зазори, а також на робочих органах, які примусово захоплюють і відводять ґрунтові та рослинні домішки. Задача винаходу - підвищити якість очистки коренебульбоплодів від домішок. Поставлена задача вирішується тим, що у пристрої для транспортування і очистки коренебульбоплодів, який складається з подавального транспортера, вальцевого очисного блока, утвореного парами вальців, які зустрічно обертаються, очисних гірок та вивантажувального транспортера, згідно з винаходом, з кожного боку очисника, який утворений двома прямолінійними площинами, розташованими під гострим кутом одна до одної, верхні кінці яких встановлені у циліндричних шарнірах, а нижні кінематично приєднані до механізмів коливальних рухів, розташовані напрямні площини, створюючи два очисних русла, з зовнішніх боків яких розмішені привідні циліндричні щітки з довгими еластичними прутками, кінці яких крізь отвори у площинах розташовані усередині очисних русел, при цьому, два верхні вальці очисника мають більші діаметри, ніж решта вальців, і виконані у вигляді бітерів, а зверху над ними встановлений привідний кулачковий валець малого діаметра. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на кресленні (загальний вид збоку). Пристрій для транспортування і очистки коренебульбоплодів має подавальний транспортер 1, фігурний напрямляч вороху 2, вальцевий очисник 3, який утворений двома прямолінійними площинами, розташованими під гострим кутом одна до одної, верхні кінці яких встановлені у циліндричних шарнірах і вони складаються з привідних вальців 4, що попарно мають зустрічно обертальний рух. При цьому два верхні вальці 5 очисника 3 мають більші діаметри, ніж решта вальців 4, і виконані у вигляді бітерів. Нижні частини очисника 3, тобто нижні частини двох прямолінійних площин, за допомогою кінематичних в'язей 6, приєднані до механізмів 7 їх коливальних рухів. Зверху над верхніми вальцями 5 встановлений привідний кулачковий валець 8 малого діаметра. З кожного боку очисника 3, розташовані напрямні площини 9, створюючи два очисних русла, з зовнішніх боків яких розмішені привідні циліндричні щітки 10 з довгими еластичними прутками, кінці яких крізь отвори у площинах 9 розташовані усередині вказаних очисних русел. При цьому напрямки обертання щіток 9 (з кожної сторони очисника 3) спрямовані донизу. Під нижнім кінцем очисника похило встановлені дві пальчасті очисні гірки 11, а під їх нижні кінці підведені вивантажувальні транспортери 12. Бічні частини зони вивантаження коренебульбоплодів закриті фігурними захисними екранами 13. Напрямки обертальних і коливальних рухів робочих органів очисника та руху потоку коренебульбоплодів показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається зверху за допомогою подавального транспортера 1, який далі спрямувачем 2 подається на вальцевий очисник 3, що утворений двома площинами, розташованими під гострим кутом одна до одної і вершиною, спрямованою 1 UA 97922 C2 5 10 15 20 25 30 35 40 догори і складається з привідних вальців 4, які попарно мають зустрічно обертальний рух. Однак, спочатку, ворох коренебульбоплодів потрапляє на два верхні вальці 5 очисника 3, що мають більші діаметри, ніж решта вальців 4, і виконані у вигляді бітерів, які подрібнюють ворох на окремі частини і частково його розосереджують на окремі компоненти. Встановлений зверху над вальцями 5 привідний кулачковий валець 8 малого діаметра розосереджує ворох коренебульбоплодів знизу і розподіляє його на два окремі потоки, тобто на дві площини, які розташовані під гострим кутом одна до одної і вершиною, спрямованою догори, і складаються з привідних вальців 4, які попарно мають зустрічно обертальний рух. Фактично зверху очисника 3 утворена відповідна площина (зона), яка складається з верхніх частин вальців 5, що мають більші діаметри, і привідного кулачкового вальця 8 малого діаметра, де відбувається початкове розосередження і поділення вороху на дві частини. Тому, далі пари вальців 4 ефективно захоплюють ґрунтові домішки й рослинні рештки і виносять їх усередину очисника 3, тобто за межі очистки. При цьому частини вороху коренебульбоплодів потрапляють безпосередньо усередину очисних русел (з кожного боку очисника 3), де процес подрібнення вороху та його розосередження відбувається з двох боків, оскільки з одного боку на нього діють вальці 4, а з другого еластичні кінці привідних циліндричних щіток 10, які крізь отвори у напрямних площинах 9 розташовані усередині вказаних очисних русел. Завдяки спрямованню напрямків обертання щіток 10 донизу, їх еластичні кінці створюють тиск на частини вороху коренебульбоплодів, що сприяє притисканню вороху до вальців 4 і вони не тільки ефективно захоплюють домішки і відводять їх за межі очисника, але й очищають поверхні тіл коренебульбоплодів від налиплого ґрунту. Крім того, кінці еластичних прутків щіток 10 самі зчищають з тіл коренебульбоплодів налиплий ґрунт. Завдяки коливальним рухам, що створюються механізмами 7, які за допомогою кінематичних в'язей 6 зв'язують нижні частини очисника 3, частини вороху коренебульбоплодів примусово притискаються, усередині очисних русел з кожного боку, до кінців еластичних прутків щіток 10, що значно активізує процес сепарації і підвищує якість очистки коренебульбоплодів від домішок. Таке вібраційне притискання частин вороху коренебульбоплодів безпосередньо до напрямних площин 9 забезпечує також ефективне руйнування ґрунтових домішок. Фактично два очисні русла, з кожного боку очисника 3, постійно змінюють (завдяки коливальним рухам нижніх кінців очисника 3) свої геометричні розміри, що забезпечує дискретний рух компонентів вороху і сприяє дуже ефективному його розосередженню. Далі, тіла коренебульбоплодів і міцні ґрунтові утворення остаточно рухаючись донизу потрапляють на полотна похило встановлених очисних гірок 11, де повністю очищені скочуються (оскільки мають круглу форму) донизу і потрапляють на вивантажувальні транспортери 12, а домішки, які ще залишились, полотнами гірок 11 виносяться через їх верхні кінці за межі очисника. Русло, яке створене фігурними захисними екранами 13, забезпечує гарантований відвід домішок з зони очистки. В залежності від кількості міцних ґрунтових утворень у воросі коренебульбоплодів встановлюють відповідні параметри коливальних рухів (частот і амплітуд коливальних рухів), що створюються механізмами 7 приводу у коливальний рух нижніх частин очисника 3. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 20…23 %. ФОРМУЛА ВИНАХОДУ 45 50 Пристрій для транспортування і очистки коренебульбоплодів, що має подавальний транспортер, вальцевий очисний блок, що складається з пар вальців, які зустрічно обертаються, очисні гірки та вивантажувальні транспортери, який відрізняється тим, що з кожного боку очисника, який утворений двома прямолінійними площинами, розташованими під гострим кутом одна до одної, верхні кінці яких встановлені у циліндричних шарнірах, а нижні кінематично приєднані до механізмів коливальних рухів, розташовані напрямні площини, створюючи два очисних русла, з зовнішніх боків яких розмішені привідні циліндричні щітки з довгими еластичними прутками, кінці яких крізь отвори у площинах розташовані усередині очисних русел, при цьому два верхні вальці очисника мають більші діаметри, ніж решта вальців і виконані у вигляді бітерів, а зверху над ними встановлений привідний кулачковий валець малого діаметра. 2 UA 97922 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
