Пристрій для загострювання олівців

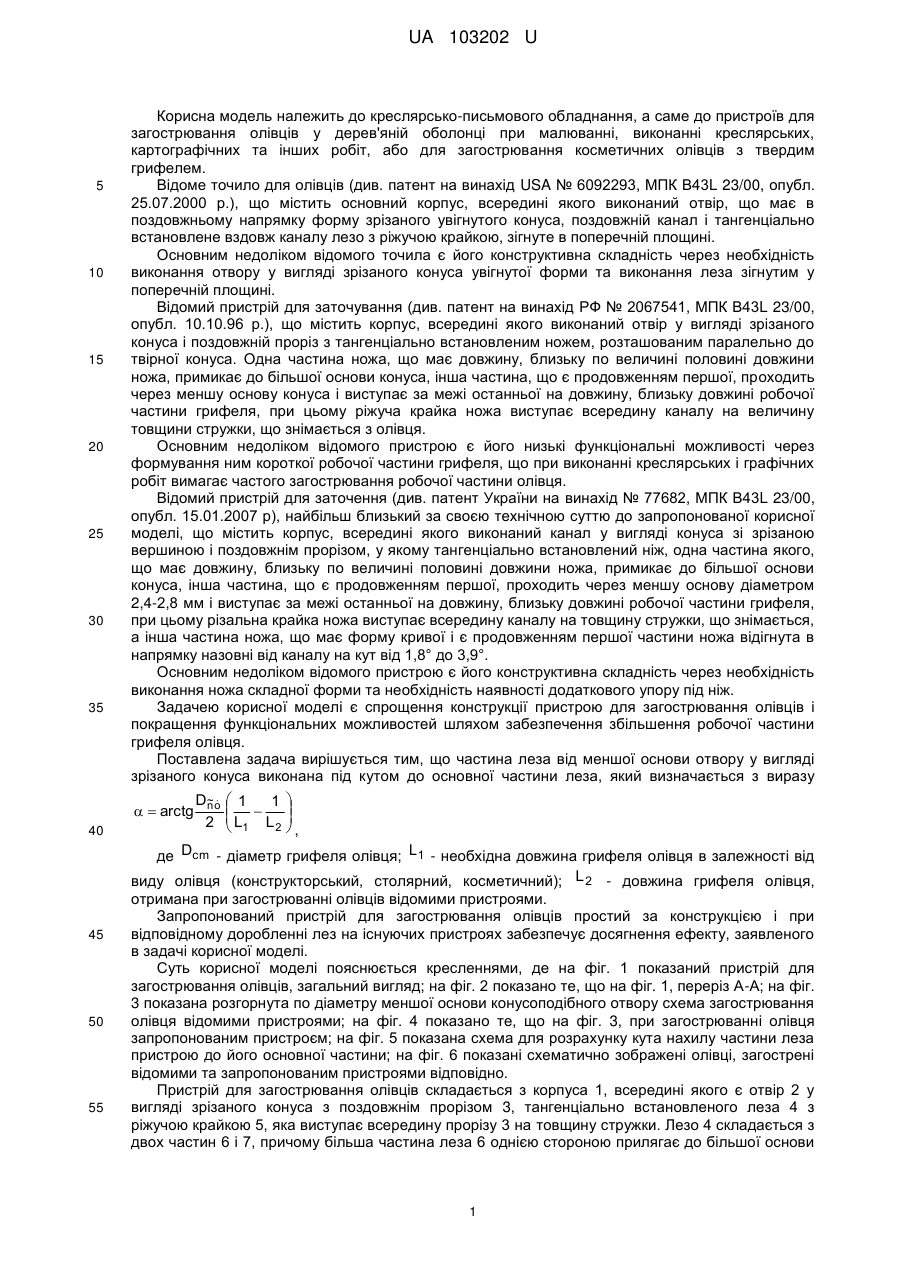

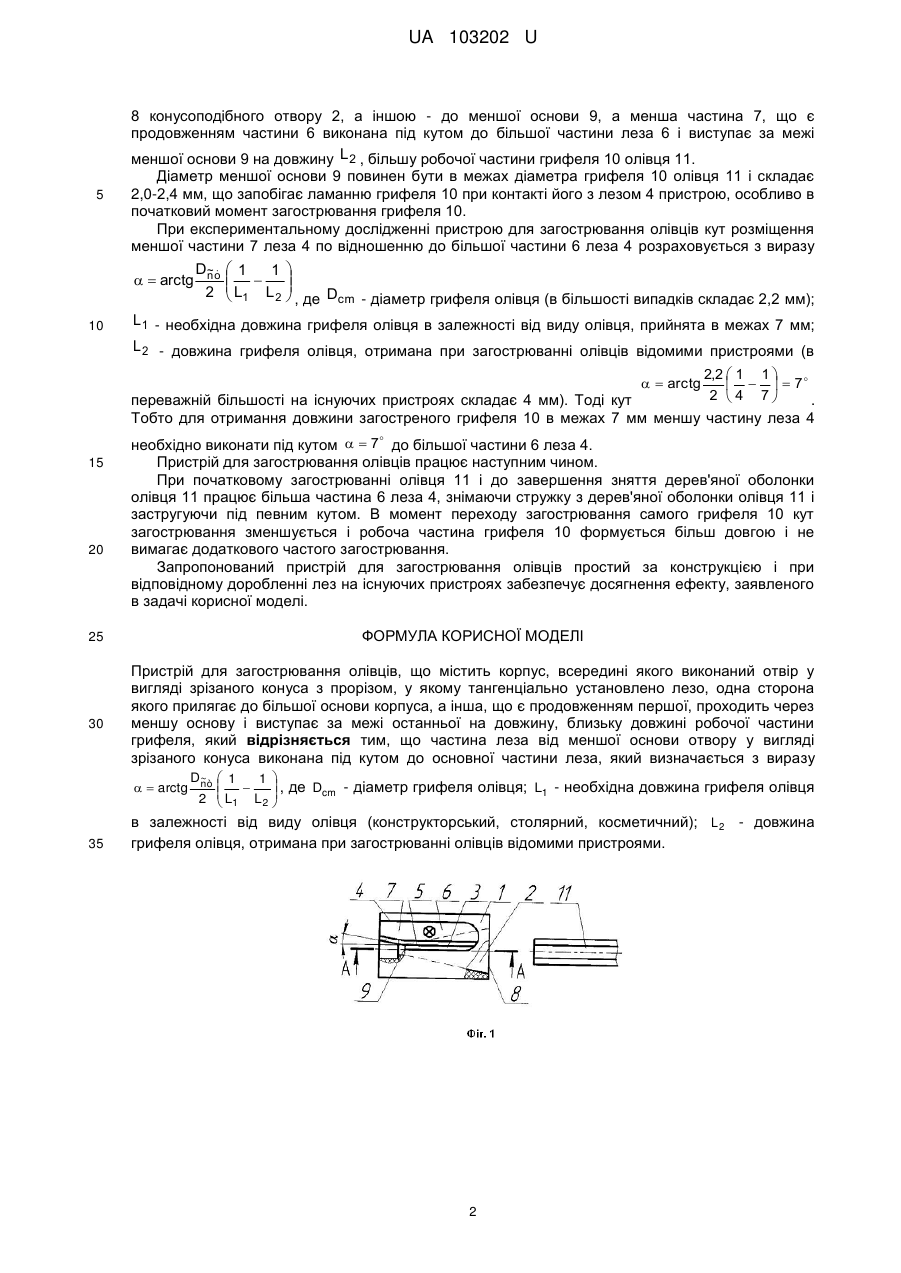

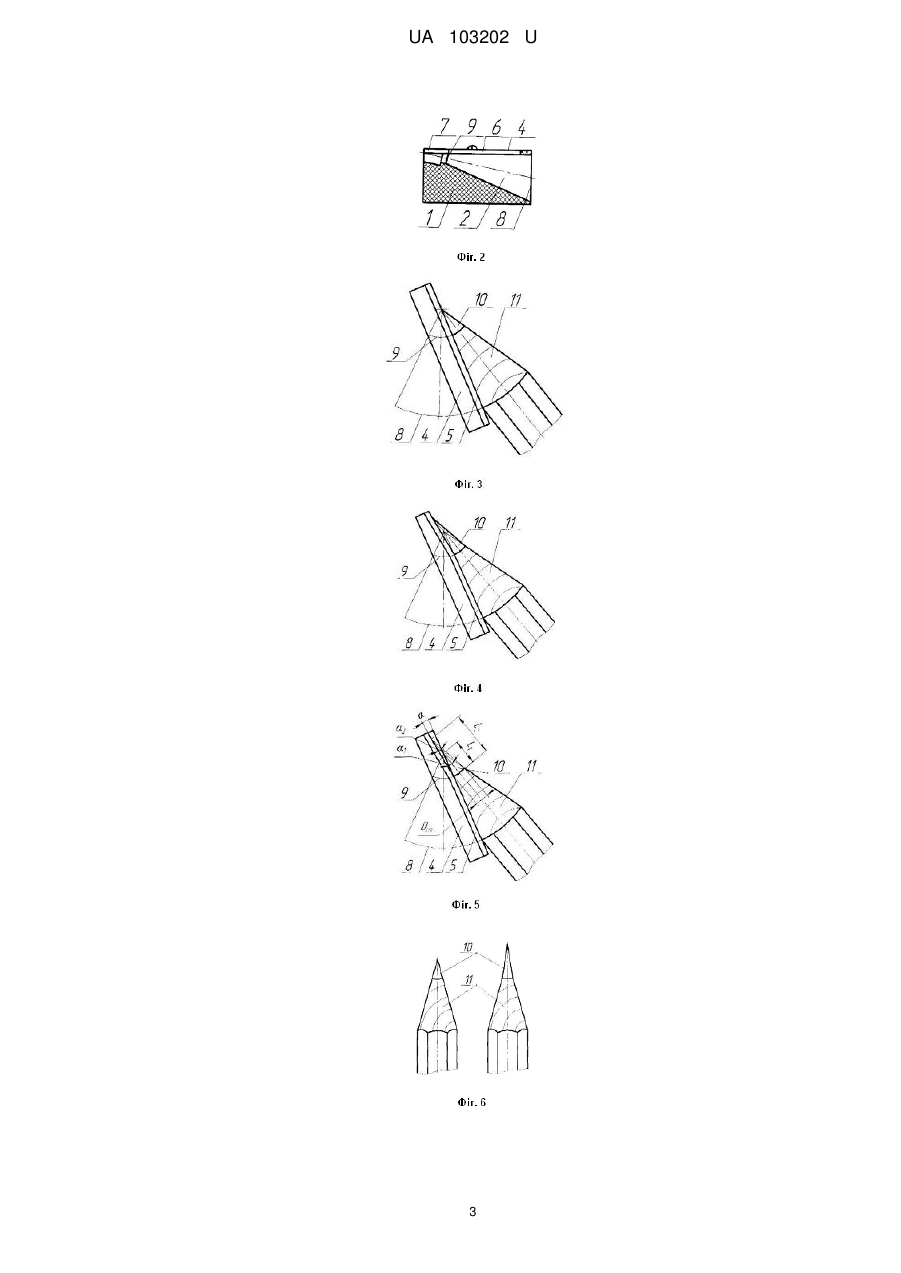

Реферат: Пристрій для загострювання олівців містить корпус, всередині якого виконаний отвір у вигляді зрізаного конуса з прорізом, у якому тангенціально установлено лезо, одна сторона якого прилягає до більшої основи корпуса, а інша, що є продовженням першої, проходить через меншу основу і виступає за межі останньої на довжину, близьку довжині робочої частини грифеля. Частина леза від меншої основи отвору у вигляді зрізаного конуса виконана під кутом до основної частини леза. UA 103202 U (54) ПРИСТРІЙ ДЛЯ ЗАГОСТРЮВАННЯ ОЛІВЦІВ UA 103202 U UA 103202 U 5 10 15 20 25 30 35 Корисна модель належить до креслярсько-письмового обладнання, а саме до пристроїв для загострювання олівців у дерев'яній оболонці при малюванні, виконанні креслярських, картографічних та інших робіт, або для загострювання косметичних олівців з твердим грифелем. Відоме точило для олівців (див. патент на винахід USA № 6092293, МПК В43L 23/00, опубл. 25.07.2000 р.), що містить основний корпус, всередині якого виконаний отвір, що має в поздовжньому напрямку форму зрізаного увігнутого конуса, поздовжній канал і тангенціально встановлене вздовж каналу лезо з ріжучою крайкою, зігнуте в поперечній площині. Основним недоліком відомого точила є його конструктивна складність через необхідність виконання отвору у вигляді зрізаного конуса увігнутої форми та виконання леза зігнутим у поперечній площині. Відомий пристрій для заточування (див. патент на винахід РФ № 2067541, МПК В43L 23/00, опубл. 10.10.96 р.), що містить корпус, всередині якого виконаний отвір у вигляді зрізаного конуса і поздовжній проріз з тангенціально встановленим ножем, розташованим паралельно до твірної конуса. Одна частина ножа, що має довжину, близьку по величині половині довжини ножа, примикає до більшої основи конуса, інша частина, що є продовженням першої, проходить через меншу основу конуса і виступає за межі останньої на довжину, близьку довжині робочої частини грифеля, при цьому ріжуча крайка ножа виступає всередину каналу на величину товщини стружки, що знімається з олівця. Основним недоліком відомого пристрою є його низькі функціональні можливості через формування ним короткої робочої частини грифеля, що при виконанні креслярських і графічних робіт вимагає частого загострювання робочої частини олівця. Відомий пристрій для заточення (див. патент України на винахід № 77682, МПК В43L 23/00, опубл. 15.01.2007 р), найбільш близький за своєю технічною суттю до запропонованої корисної моделі, що містить корпус, всередині якого виконаний канал у вигляді конуса зі зрізаною вершиною і поздовжнім прорізом, у якому тангенціально встановлений ніж, одна частина якого, що має довжину, близьку по величині половині довжини ножа, примикає до більшої основи конуса, інша частина, що є продовженням першої, проходить через меншу основу діаметром 2,4-2,8 мм і виступає за межі останньої на довжину, близьку довжині робочої частини грифеля, при цьому різальна крайка ножа виступає всередину каналу на товщину стружки, що знімається, а інша частина ножа, що має форму кривої і є продовженням першої частини ножа відігнута в напрямку назовні від каналу на кут від 1,8° до 3,9°. Основним недоліком відомого пристрою є його конструктивна складність через необхідність виконання ножа складної форми та необхідність наявності додаткового упору під ніж. Задачею корисної моделі є спрощення конструкції пристрою для загострювання олівців і покращення функціональних можливостей шляхом забезпечення збільшення робочої частини грифеля олівця. Поставлена задача вирішується тим, що частина леза від меншої основи отвору у вигляді зрізаного конуса виконана під кутом до основної частини леза, який визначається з виразу   arctg 40 45 50 55 ~ D no  1 1     2  L1 L 2  ,   де Dcm - діаметр грифеля олівця; L 1 - необхідна довжина грифеля олівця в залежності від виду олівця (конструкторський, столярний, косметичний); L 2 - довжина грифеля олівця, отримана при загострюванні олівців відомими пристроями. Запропонований пристрій для загострювання олівців простий за конструкцією і при відповідному доробленні лез на існуючих пристроях забезпечує досягнення ефекту, заявленого в задачі корисної моделі. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показаний пристрій для загострювання олівців, загальний вигляд; на фіг. 2 показано те, що на фіг. 1, переріз А-А; на фіг. 3 показана розгорнута по діаметру меншої основи конусоподібного отвору схема загострювання олівця відомими пристроями; на фіг. 4 показано те, що на фіг. 3, при загострюванні олівця запропонованим пристроєм; на фіг. 5 показана схема для розрахунку кута нахилу частини леза пристрою до його основної частини; на фіг. 6 показані схематично зображені олівці, загострені відомими та запропонованим пристроями відповідно. Пристрій для загострювання олівців складається з корпуса 1, всередині якого є отвір 2 у вигляді зрізаного конуса з поздовжнім прорізом 3, тангенціально встановленого леза 4 з ріжучою крайкою 5, яка виступає всередину прорізу 3 на товщину стружки. Лезо 4 складається з двох частин 6 і 7, причому більша частина леза 6 однією стороною прилягає до більшої основи 1 UA 103202 U 5 8 конусоподібного отвору 2, а іншою - до меншої основи 9, а менша частина 7, що є продовженням частини 6 виконана під кутом до більшої частини леза 6 і виступає за межі меншої основи 9 на довжину L 2 , більшу робочої частини грифеля 10 олівця 11. Діаметр меншої основи 9 повинен бути в межах діаметра грифеля 10 олівця 11 і складає 2,0-2,4 мм, що запобігає ламанню грифеля 10 при контакті його з лезом 4 пристрою, особливо в початковий момент загострювання грифеля 10. При експериментальному дослідженні пристрою для загострювання олівців кут розміщення меншої частини 7 леза 4 по відношенню до більшої частини 6 леза 4 розраховується з виразу   arctg 10 ~ D no  1 1     L 2  1 L 2  , де Dcm - діаметр грифеля олівця (в більшості випадків складає 2,2 мм);  L 1 - необхідна довжина грифеля олівця в залежності від виду олівця, прийнята в межах 7 мм; L 2 - довжина грифеля олівця, отримана при загострюванні олівців відомими пристроями (в   arctg 2,2  1 1      7 2 4 7 . переважній більшості на існуючих пристроях складає 4 мм). Тоді кут Тобто для отримання довжини загостреного грифеля 10 в межах 7 мм меншу частину леза 4 15 20  необхідно виконати під кутом   7 до більшої частини 6 леза 4. Пристрій для загострювання олівців працює наступним чином. При початковому загострюванні олівця 11 і до завершення зняття дерев'яної оболонки олівця 11 працює більша частина 6 леза 4, знімаючи стружку з дерев'яної оболонки олівця 11 і застругуючи під певним кутом. В момент переходу загострювання самого грифеля 10 кут загострювання зменшується і робоча частина грифеля 10 формується більш довгою і не вимагає додаткового частого загострювання. Запропонований пристрій для загострювання олівців простий за конструкцією і при відповідному доробленні лез на існуючих пристроях забезпечує досягнення ефекту, заявленого в задачі корисної моделі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Пристрій для загострювання олівців, що містить корпус, всередині якого виконаний отвір у вигляді зрізаного конуса з прорізом, у якому тангенціально установлено лезо, одна сторона якого прилягає до більшої основи корпуса, а інша, що є продовженням першої, проходить через меншу основу і виступає за межі останньої на довжину, близьку довжині робочої частини грифеля, який відрізняється тим, що частина леза від меншої основи отвору у вигляді зрізаного конуса виконана під кутом до основної частини леза, який визначається з виразу D~ò  1 1  n   , де Dcm - діаметр грифеля олівця; L1 - необхідна довжина грифеля олівця  2  L1 L 2    в залежності від виду олівця (конструкторський, столярний, косметичний); L 2 - довжина   arctg 35 грифеля олівця, отримана при загострюванні олівців відомими пристроями. 2 UA 103202 U 3 UA 103202 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
