Верстат для загострювання і розводки зубів стрічкових і циркулярних пил

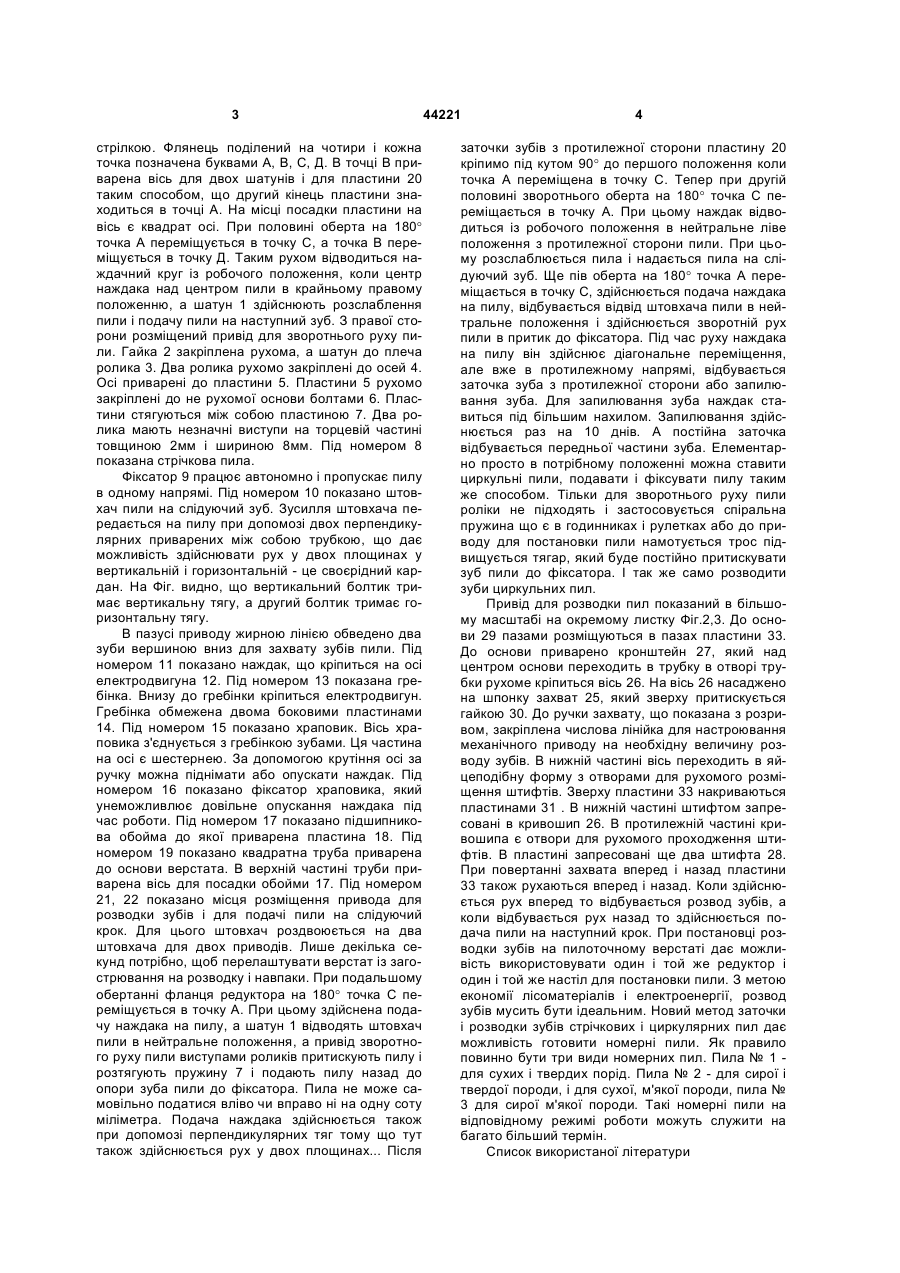

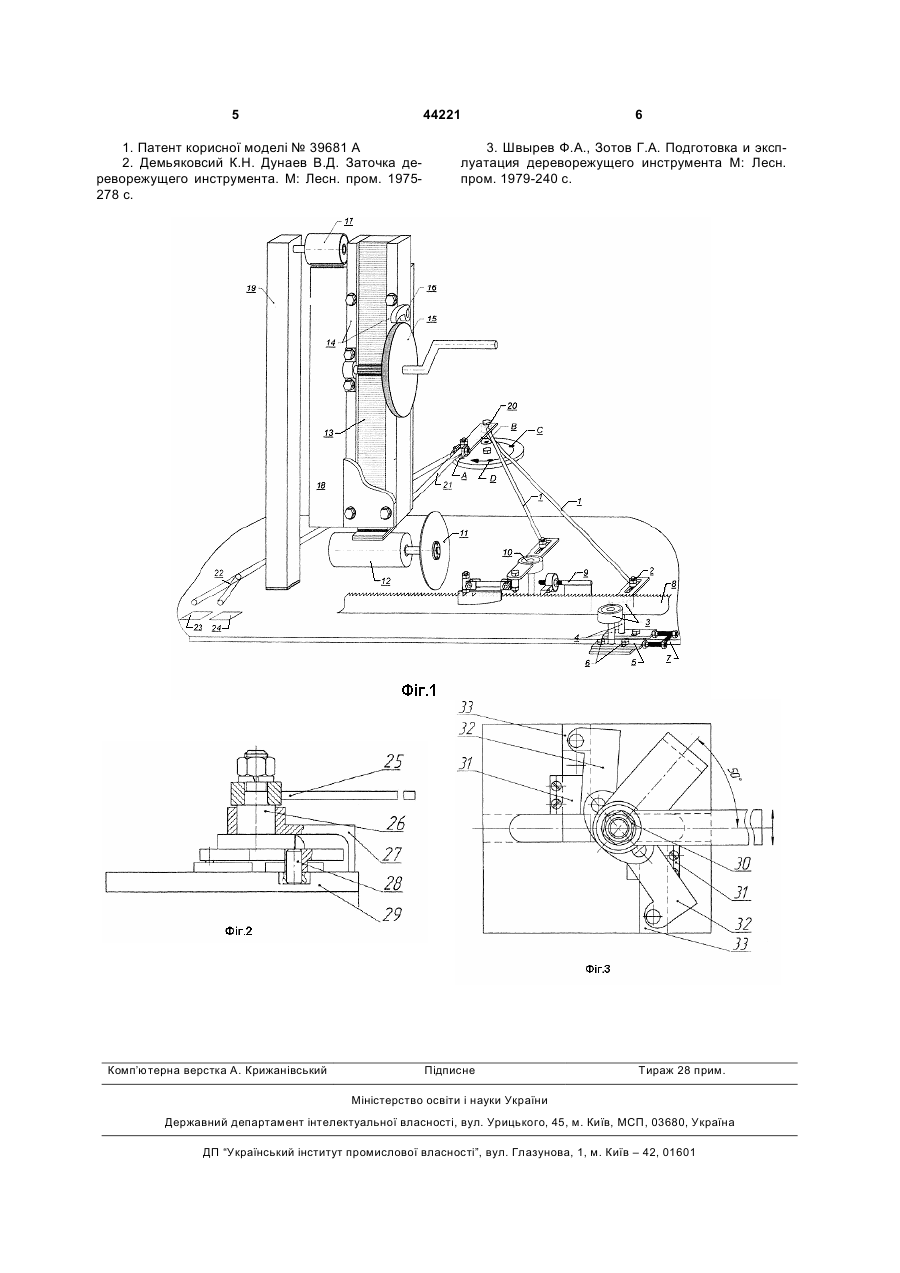

Верстат для загострювання і розводки зубів стрічкових і циркулярних пил, який складається з 3 стрілкою. Флянець поділений на чотири і кожна точка позначена буквами А, В, С, Д. В точці В приварена вісь для двох шатунів і для пластини 20 таким способом, що другий кінець пластини знаходиться в точці А. На місці посадки пластини на вісь є квадрат осі. При половині оберта на 180° точка А переміщується в точку С, а точка В переміщується в точку Д. Таким рухом відводиться наждачний круг із робочого положення, коли центр наждака над центром пили в крайньому правому положенню, а шатун 1 здійснюють розслаблення пили і подачу пили на наступний зуб. З правої сторони розміщений привід для зворотнього руху пили. Гайка 2 закріплена рухома, а шатун до плеча ролика 3. Два ролика рухомо закріплені до осей 4. Осі приварені до пластини 5. Пластини 5 рухомо закріплені до не рухомої основи болтами 6. Пластини стягуються між собою пластиною 7. Два ролика мають незначні виступи на торцевій частині товщиною 2мм і шириною 8мм. Під номером 8 показана стрічкова пила. Фіксатор 9 працює автономно і пропускає пилу в одному напрямі. Під номером 10 показано штовхач пили на слідуючий зуб. Зусилля штовхача передається на пилу при допомозі двох перпендикулярних приварених між собою трубкою, що дає можливість здійснювати рух у двох площинах у вертикальній і горизонтальній - це своєрідний кардан. На Фіг. видно, що вертикальний болтик тримає вертикальну тягу, а другий болтик тримає горизонтальну тягу. В пазусі приводу жирною лінією обведено два зуби вершиною вниз для захвату зубів пили. Під номером 11 показано наждак, що кріпиться на осі електродвигуна 12. Під номером 13 показана гребінка. Внизу до гребінки кріпиться електродвигун. Гребінка обмежена двома боковими пластинами 14. Під номером 15 показано храповик. Вісь храповика з'єднується з гребінкою зубами. Ця частина на осі є шестернею. За допомогою крутіння осі за ручку можна піднімати або опускати наждак. Під номером 16 показано фіксатор храповика, який унеможливлює довільне опускання наждака під час роботи. Під номером 17 показано підшипникова обойма до якої приварена пластина 18. Під номером 19 показано квадратна труба приварена до основи верстата. В верхній частині труби приварена вісь для посадки обойми 17. Під номером 21, 22 показано місця розміщення привода для розводки зубів і для подачі пили на слідуючий крок. Для цього штовхач роздвоюється на два штовхача для двох приводів. Лише декілька секунд потрібно, щоб перелаштувати верстат із загострювання на розводку і навпаки. При подальшому обертанні фланця редуктора на 180° точка С переміщується в точку А. При цьому здійснена подачу наждака на пилу, а шатун 1 відводять штовхач пили в нейтральне положення, а привід зворотного руху пили виступами роликів притискують пилу і розтягують пружину 7 і подають пилу назад до опори зуба пили до фіксатора. Пила не може самовільно податися вліво чи вправо ні на одну соту міліметра. Подача наждака здійснюється також при допомозі перпендикулярних тяг тому що тут також здійснюється рух у двох площинах... Після 44221 4 заточки зубів з протилежної сторони пластину 20 кріпимо під кутом 90° до першого положення коли точка А переміщена в точку С. Тепер при другій половині зворотнього оберта на 180° точка С переміщається в точку А. При цьому наждак відводиться із робочого положення в нейтральне ліве положення з протилежної сторони пили. При цьому розслаблюється пила і надається пила на слідуючий зуб. Ще пів оберта на 180° точка А переміщається в точку С, здійснюється подача наждака на пилу, відбувається відвід штовхача пили в нейтральне положення і здійснюється зворотній рух пили в притик до фіксатора. Під час руху наждака на пилу він здійснює діагональне переміщення, але вже в протилежному напрямі, відбувається заточка зуба з протилежної сторони або запилювання зуба. Для запилювання зуба наждак ставиться під більшим нахилом. Запилювання здійснюється раз на 10 днів. А постійна заточка відбувається передньої частини зуба. Елементарно просто в потрібному положенні можна ставити циркульні пили, подавати і фіксувати пилу таким же способом. Тільки для зворотнього руху пили роліки не підходять і застосовується спіральна пружина що є в годинниках і рулетках або до приводу для постановки пили намотується трос підвищується тягар, який буде постійно притискувати зуб пили до фіксатора. І так же само розводити зуби циркульних пил. Привід для розводки пил показаний в більшому масштабі на окремому листку Фіг.2,3. До основи 29 пазами розміщуються в пазах пластини 33. До основи приварено кронштейн 27, який над центром основи переходить в трубку в отворі трубки рухоме кріпиться вісь 26. На вісь 26 насаджено на шпонку захват 25, який зверху притискується гайкою 30. До ручки захвату, що показана з розривом, закріплена числова лінійка для настроювання механічного приводу на необхідну величину розводу зубів. В нижній частині вісь переходить в яйцеподібну форму з отворами для рухомого розміщення штифтів. Зверху пластини 33 накриваються пластинами 31 . В нижній частині штифтом запресовані в кривошип 26. В протилежній частині кривошипа є отвори для рухомого проходження штифтів. В пластині запресовані ще два штифта 28. При повертанні захвата вперед і назад пластини 33 також рухаються вперед і назад. Коли здійснюється рух вперед то відбувається розвод зубів, а коли відбувається рух назад то здійснюється подача пили на наступний крок. При постановці розводки зубів на пилоточному верстаті дає можливість використовувати один і той же редуктор і один і той же настіл для постановки пили. З метою економії лісоматеріалів і електроенергії, розвод зубів мусить бути ідеальним. Новий метод заточки і розводки зубів стрічкових і циркулярних пил дає можливість готовити номерні пили. Як правило повинно бути три види номерних пил. Пила № 1 для сухих і твердих порід. Пила № 2 - для сирої і твердої породи, і для сухої, м'якої породи, пила № 3 для сирої м'якої породи. Такі номерні пили на відповідному режимі роботи можуть служити на багато більший термін. Список використаної літератури 5 44221 1. Патент корисної моделі № 39681 А 2. Демьяковсий К.Н. Дунаев В.Д. Заточка дереворежущего инструмента. М: Лесн. пром. 1975278 с. Комп’ютерна верстка А. Крижанівський 6 3. Швырев Ф.А., Зотов Г.А. Подготовка и эксплуатация дереворежущего инструмента М: Лесн. пром. 1979-240 с. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
