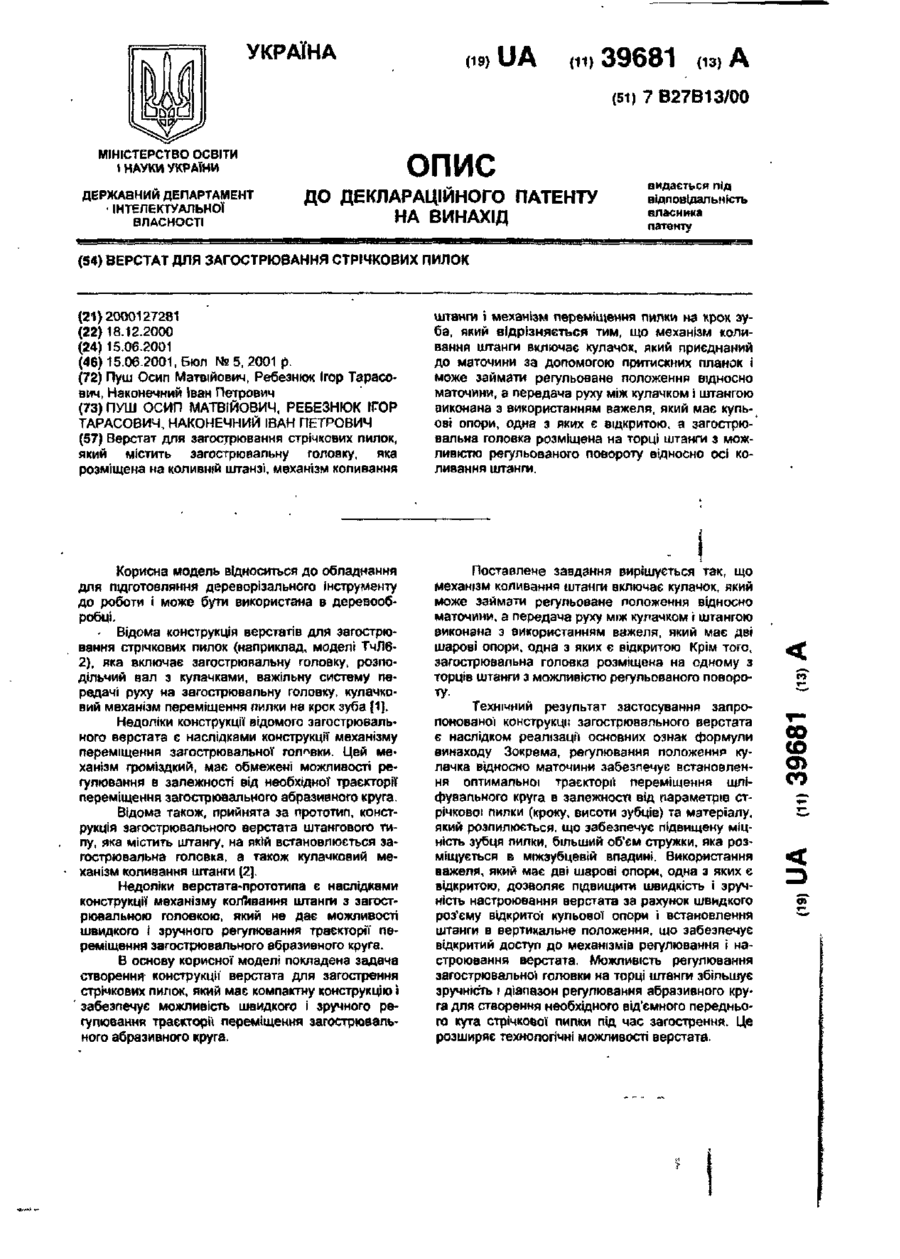

Верстат для загострювання стрічкових пилок

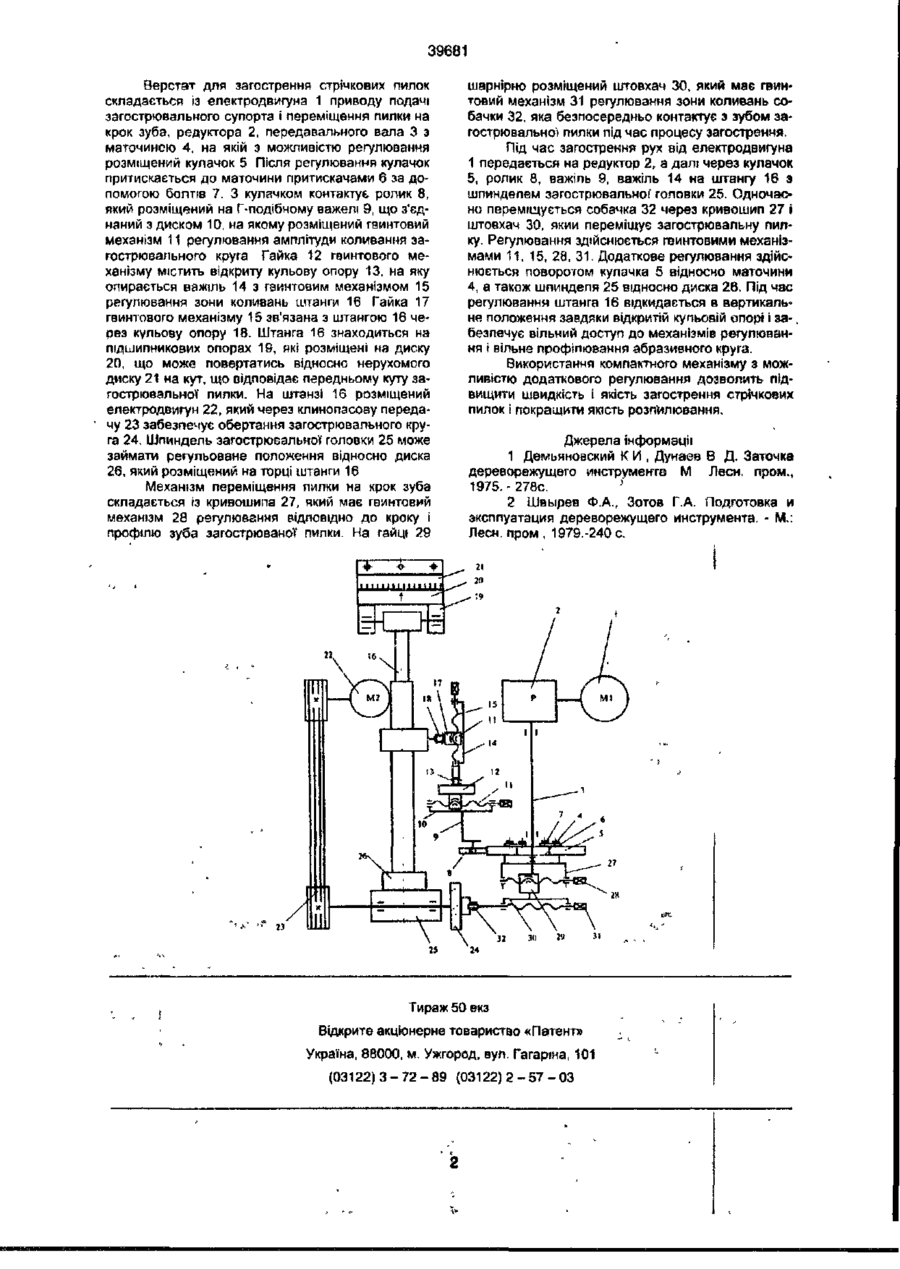

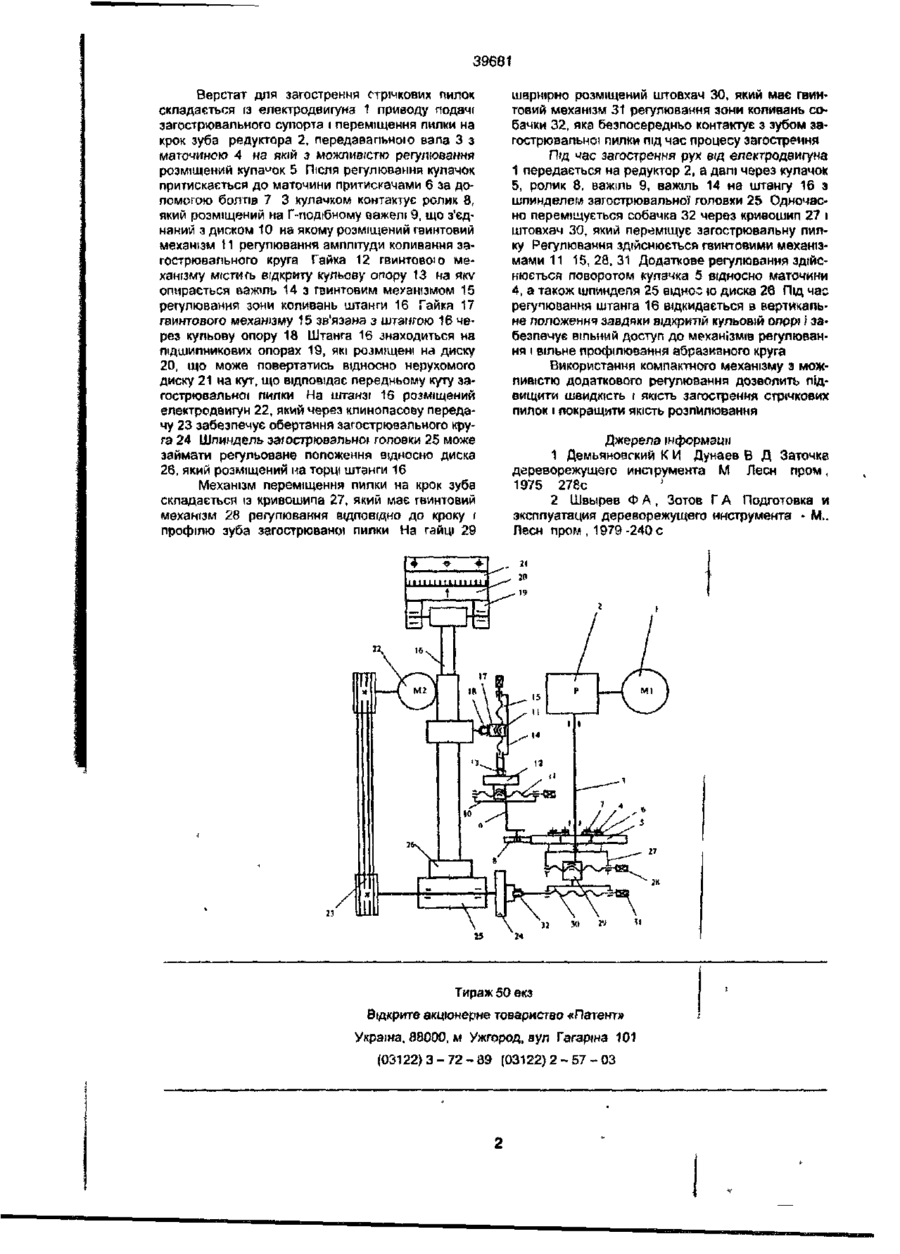

Верстат для загострювання стрічкових пилок, який містить загострювальну головку, яка розміщена на коливній штанзі, механізм коливання штанги і механізм переміщення пилки на крок зуба, який відрізняється тим, що механізм коливання штанги включає кулачок, який приєднаний до маточини за допомогою притискних планок і може займати регульоване положення відносно маточини, а передача руху між кулачком і штангою виконана з використанням важеля, який має кульові опори, одна з яких є відкритою, а загострювальна головка розміщена на торці штанги з можливістю регульованого повороту відносно осі коливання штанги. Корисна модель відноситься до обладнання для підготовляння дереворізального інструменту до роботи і може бути використана в деревообробці. - Відома конструкція верстатів для загострювання стрічкових пилок (наприклад, моделі ТчЛб2), яка включає загострювальну головку, розподільчий вал з кулачками, важільну систему передачі руху на загострювальну головку, кулачковий механізм переміщення пилки на крок зуба [1]. Недоліки конструкції відомого загострювального верстата є наслідками конструкції механізму переміщення ззгострювальної головки. Цей механізм громіздкий, має обмежені можливості регулювання в залежності від необхідної траєкторії переміщення загострювального абразивного круга. Відома також, прийнята за прототип, конструкція загострювального верстата штангового типу, яка містить штангу, на якій встановлюється загострювальна головка, а також кулачковий механізм коливання штанги [2]. Недоліки верстата-прототипа є наслідками конструкції механізму коливання штанги з загострювальною головкою, який не дає можливості швидкого і зручного регулювання траєкторії переміщення загострювального абразивного круга. В основу корисної моделі покладена задача створення; конструкції верстата для загострення стрічкових пилок, який має компактну конструкцію і ' забезпечує можливість швидкого і зручного регулювання траєкторії переміщення загострювапьного абразивного круга. Поставлене завдання вирішується так, що механізм коливання штанги включає кулачок, який може займати регульоване положення відносно маточини, а передача руху між кулачком І штангою виконана з використанням важеля, який має дві шарові опори, одна з яких є відкритою Крім того, загострювальна гоповка розміщена на одному з торців штанги з можливістю регульованого повороту. Технічний результат застосування запропонованої конструкції загострювзльного верстата є наслідком реалізації основних ознак формули винаходу Зокрема, регулювання положення кулачка відносно маточини забезпечує встановлення оптимальної траєкторії переміщення шліфувального круга в залежності від параметрів стрічкової пилки (кроку, висоти зубців) та матеріалу, який розпилюється, що забезпечує підвищену міцність зубця пилки, більший об'єм стружки, яка розміщується в міжзубцевій впадині. Використання важеля, який має дві шарові опори, одна з яких є відкритою, дозволяє підвищити швидкість і зручність настроювання верстата за рахунок швидкого роз'єму відкритої кульової опори і встановлення штанги в вертикальне положення, що забезпечує відкритий доступ до механізмів регулювання І настроювання верстата. Можливість регулювання загострювальної головки на торці штанги збільшує зручність і діапазон регулювання абразивного круга для створення необхідного від'ємного переднього кута стрічкової пилки під час загострення. Це розширяє технологічні можливості верстата. 00 со ш со 39681 Верстат для загострення стрічкових пилок складається із електродвигуна 1 приводу подачі загострювального супорта і переміщення пилки на крок зуба редуктора 2, передавапьною вала 3 з маточиною 4 на якій з можливістю регулювання розміщений купанок 5 Після регулювання кулачок притискається до маточини притискачами 6 за допомогою болтів 7 3 кулачком контактує ролик 8, який розміщений на Г-псдгбному важелі 9, що з'єднаний з диском 10 на якому розміщений гвинтовий механізм 11 регулювання амплітуди коливання загострювань ного круга Гайка 12 гвинтовою механізму містигь відкриту кульову опору 13 на ЯКУ опирається важіль 14 з гвинтовим механізмом 15 регулювання зони коливань штанги 16 Гайка 17 гвинтового механізму 15 зв'язана з штангою 16 через кульову опору 18 Штанга 16 знаходиться на підшипникових опорах 19, які розміщені на диску 20, що може повертатись відносно нерухомого диску 21 на кут, що відповідає передньому куту эагостртовальної пилки На штанзі 16 розміщений електродвигун 22,який через клинопасову передачу 23 забезпечує обертання загострювального круга 24 Шпиндель заюстрювальної головки 25 може займати регульоване положення відносно диска 26, який розміщений на торці штанги 16 Механізм переміщення пилки на крок зуба складається із кривошипа 27, який має гвинтовий механізм 28 регупювання ВІДПОВІДНО ДО кроку і профілю зуба загострюваної пилки На гайці 29 И шарнірно розміщений штовхач ЗО, який має гвинтовий механізм 31 регупювання зони коливань собачки 32, яка безпосередньо контактує з зубом загострювальної пилки під час процесу загострення Під час загострення рух від електродвигуна 1 передається на редуктор 2, а д а т через кулачок 5, ролик 8, важіль 9, важіль 14 на штангу 16 з шпинделем загострювальної головки 25 Одночасно переміщується собачка 32 через кривошип 27 і штовхач 30, який переміщує загострювальну пилку Регупювання здійснюється гвинтовими механізмами 11 15, 28, 31 Додаткове регулювання здійснюється поворотом кулачка 5 відносно маточини 4, а також шпинделя 25 віднос ю диска 26 Під час регупювання штанга 16 відкидається в вертикальне положення завдяки відкритій кульовій опор! і забезпечує вільний доступ до механізмів регулювання і вільне профілювання абразивного круга Використання компактного механізму з можливістю додаткового регулювання дозволить підвищити швидкість і якість загострення стрічкових пилок і покращити якість розпалювання Джерела (нформації 1 Демьяновский К И Дунаев В Д Заточка дереворежущего инструмента М Лесн пром, J 1975 278с 2 Швырев Ф А , Зотов Г А Подготовка и эксплуатация дереворежущего инструмента - М.. Лесн пром , 1979-240 с М Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагарша 101 (03122)3-72-89 (03122)2-57-03
