Пристрій для експрес-контролю аритмії серця людини

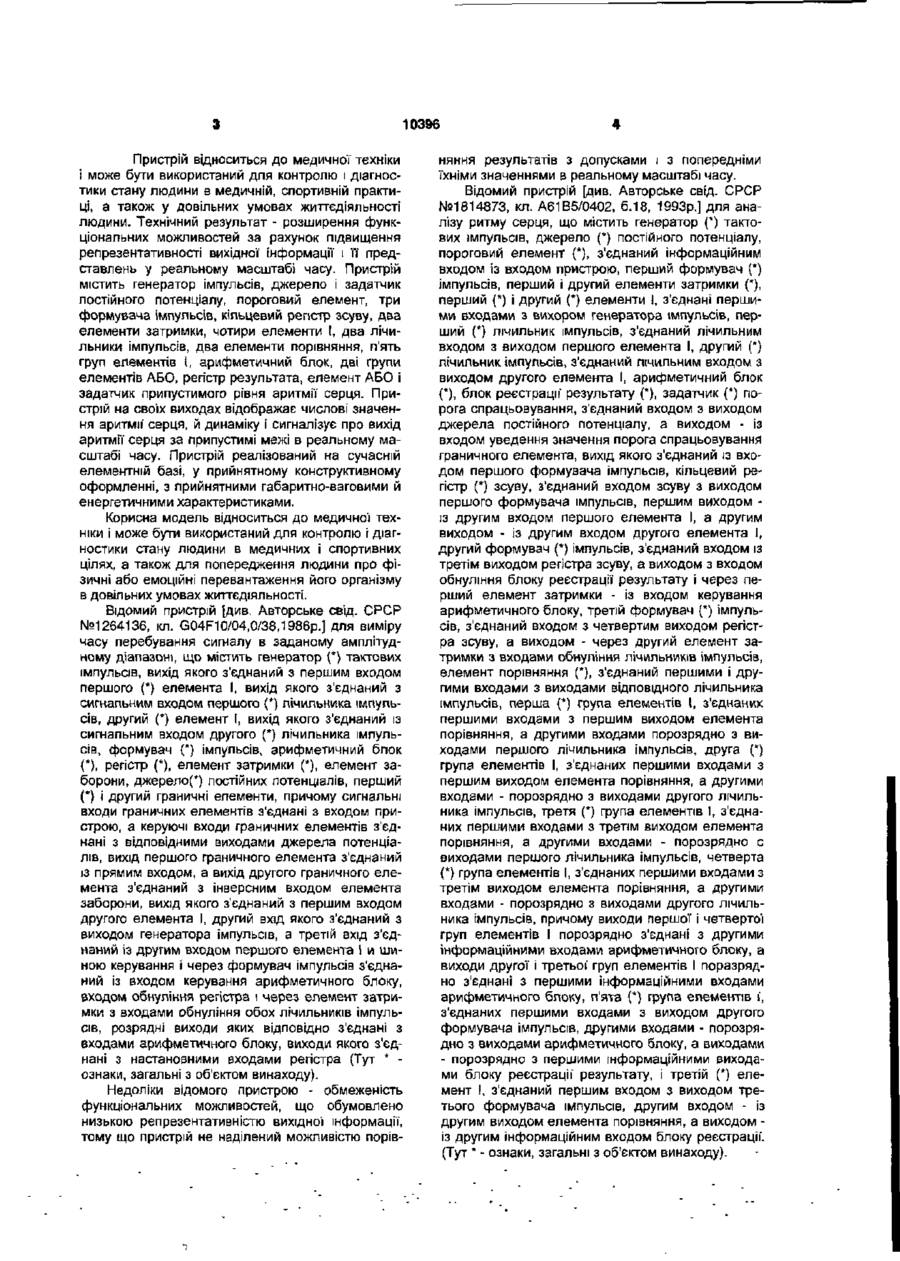

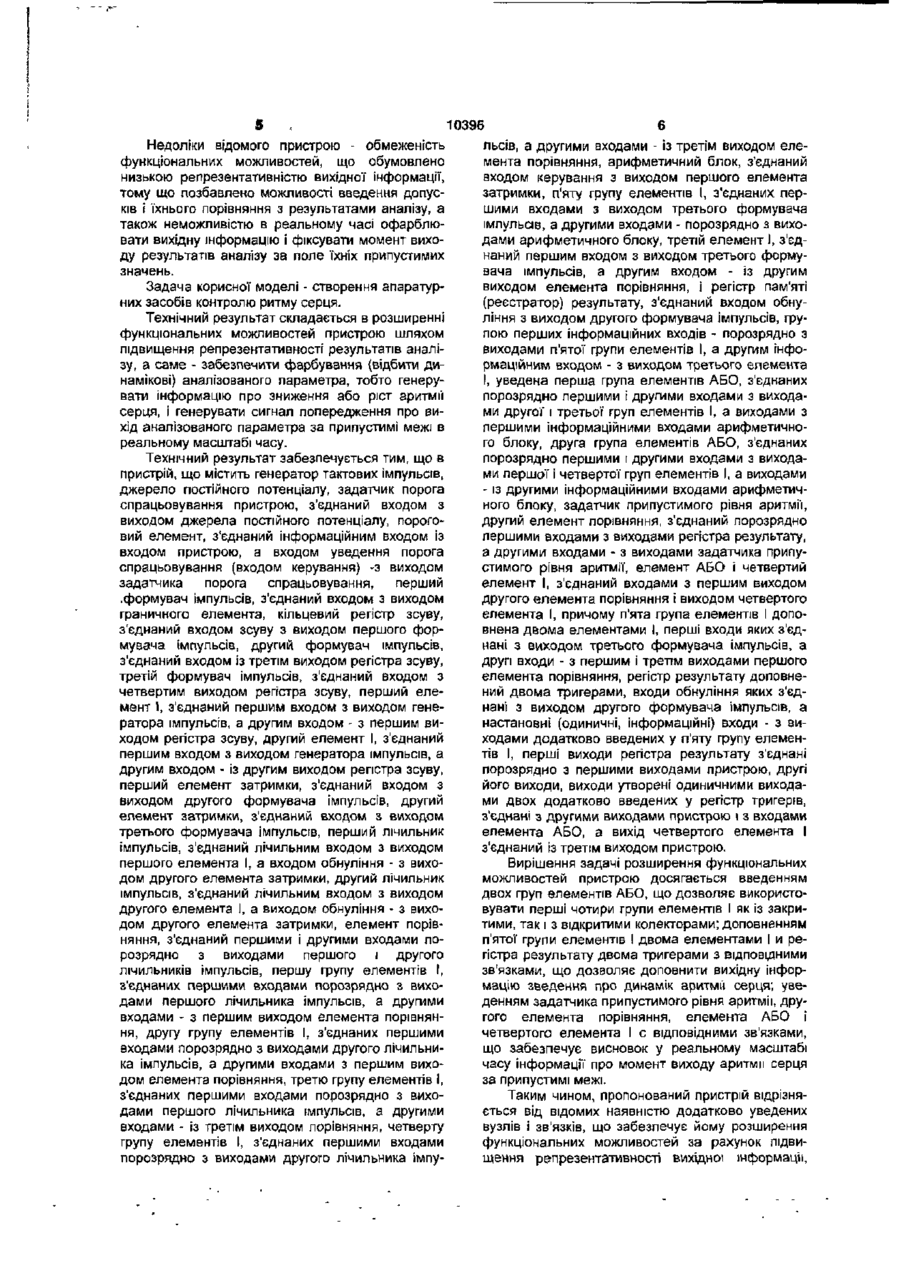

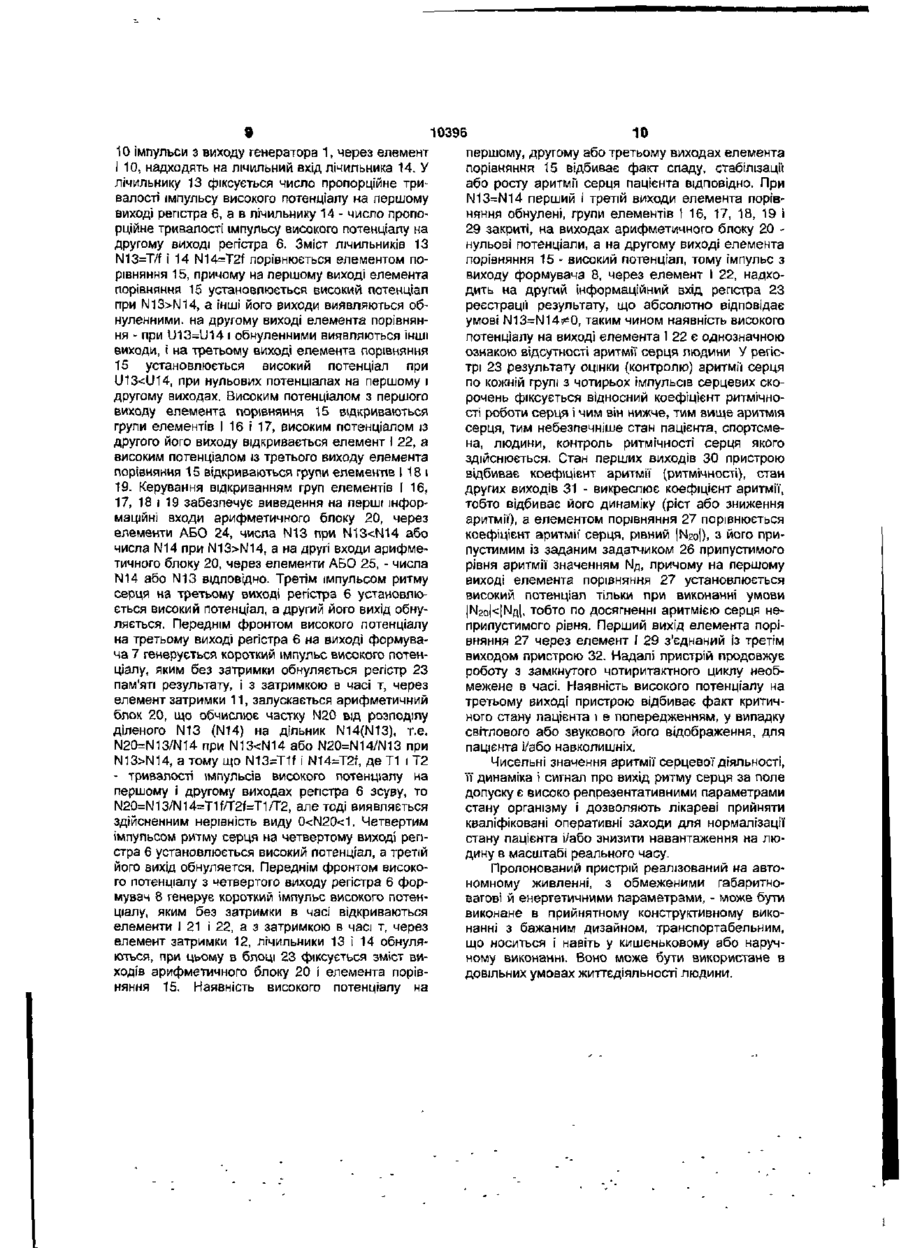

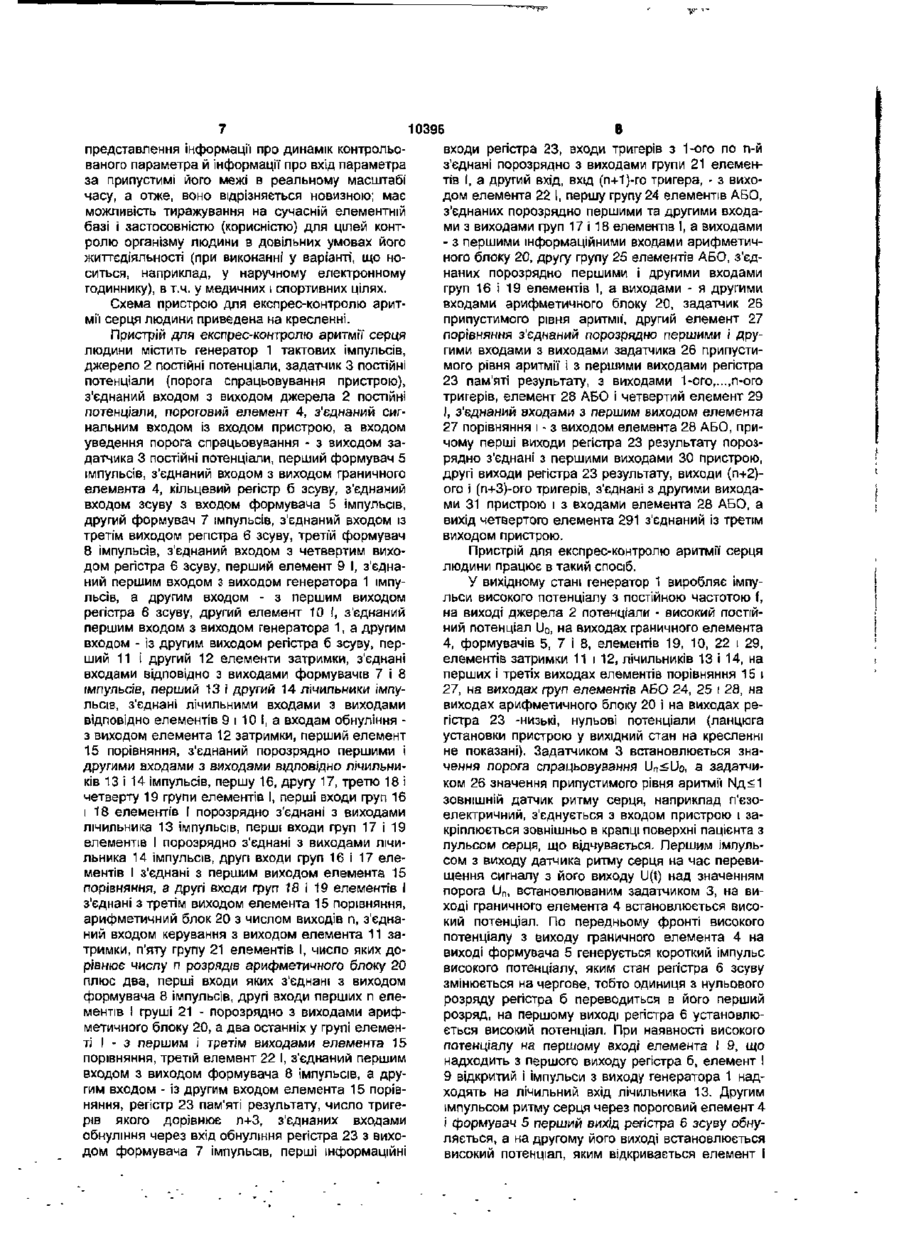

Пристрій для експрес-контролю аритмії серця людини, що містить генератор тактових імпульсів, джерело постійного потенціалу, задатчик постійного потенціалу, з'єднаний входом з виходом джерела постійного потенціалу, пороговий елемент, з'єднаний інформаційним входом із входом пристрою, а входом уведення порога спрацьовування з виходом задатчика постійного потенціалу, перший формувач імпульсів, кільцевий регістр зсуву, з'єднаний входом зсуву через перший формувач імпульсів з виходом граничного елемента, другий і третій формувачі імпульсів, з'єднані входами з третім і четвертим виходами регістра зсуву відповідно, перший І другий елементи І, з'єднані першими входами з виходом генератора Імпульсів, а другими входами - з першим і другим виходами регістра відповідно, перший і другий елементи затримки, з'єднані входами з виходами другого і третього формувачів імпульсів відповідно, перший і другий лічильники імпульсів, з'єднані лічильними входами відповідно з виходами першого і другого елементів І, а входами обнуління - з виходом другого елемента затримки, перший елемент порівняння, з'єднаний порозрядно першими і другими входами з виходами першого і другого відповідно лічильників імпульсів, першу і другу групу елементів І, з'єднаних першими входами порозрядно з виходами першого і другого лічильників імпульсів відповідно, а другими входами - з першим виходом першого елемента порівняння, третю і четверту групу елементів І, з'єднаних першими входами порозрядно з виходами першого і другого лічильників імпульсів відповідно, а другими входами - з третім виходом першого елемента порівняння, арифметичний блок, з'єднаний входом керування з виходом першого елемента затримки, п'яту групу елементів І, з'єднаних першими входами з виходом третього формувача імпульсів, а другими входами - порозрядно з виходами арифметичного блока, третій блок І, з'єднаний першим входом з виходом третього формувача імпульсів, а другим входом - з другим виходом першого елемента порівняння, і регістр пам'яті результату, з'єднаний входом обнуління з виходом другого формувача імпульсів, першими інформаційними входами порозрядно з виходами п'ятої групи елементів І, а другим інформаційним входом -з виходом третього елемента І, який відрізняється тим, що в нього введена перша група елементів АБО, з'єднаних порозрядно першими і другими входами з виходами другої і третьої груп елементів І, а виходами - з першими інформаційними входами арифметичного блока, друга група елементів АБО, з'єднаних порозрядно першими І другими входами з виходами першої і четвертої груп елементів І, а виходами - з другими інформаційними входами арифметичного блока, задатчик припустимого рівня аритмії, другий елемент порівняння, з'єднаний порозрядно першими, і другими входами з першим виходом регістра пам'яті результату і з виходами задатчика припустимого рівня аритмії відповідно, елемент АБО і четвертий елемент І, з'єднаний входами з першим виходом другого елемента порівняння й елемента АБО, причому п'ята група елементів І доповнена двома елементами І, перші входи яких з'єднані з першим входом групи, другі входи - з першим і третім виходами першого елемента порівняння, регістр пам'яті результату доповнений двома тригерами, входи обнуління яких з'єднані з входом обнуління регістра, а інформаційні входи з виходами додатково встановлених у п'яту групу елементів І, виходи основної групи тригерів регістра пам'яті результату утворюють його перші виходи і з'єднані з першими виходами пристрою, виходи додатково введених тригерів регістра пам'яті результату утворюють його другі виходи і з'єднані з входами елемента АБО і з другими виходами пристрою, а перший вихід другого елемента порівняння через четвертий елемент І з'єднаний із третім виходом пристрою. (О CD со о да 10396 Пристрій відноситься до медичної техніки І може бути використаний для контролю і діагностики стану людини в медичній, спортивній практиці, а також у довільних умовах життєдіяльності людини. Технічний результат - розширення функціональних можливостей за рахунок підвищення репрезентативності вихідної інформації і її представлень у реальному масштабі часу. Пристрій містить генератор імпульсів, джерело і задатчик постійного потенціалу, пороговий елемент, три формувача імпульсів, кільцевий регістр зсуву, два елементи затримки, чотири елементи І, два лічильники імпульсів, два елементи порівняння, п'ять груп елементів І, арифметичний блок, дві групи елементів АБО, регістр результата, елемент АБО і задатчик припустимого рівня аритмії серця. Пристрій на своїх виходах відображає числові значення аритмії' серця, й динаміку і сигналізує про вихід аритмії серця за припустимі межі в реальному масштабі часу. Пристрій реалізований на сучасній елементній базі, у прийнятному конструктивному оформленні, з прийнятними габаритно-ваговими й енергетичними характеристиками. Корисна модель відноситься до медичної техніки і може бути використаний для контролю і діагностики стану людини в медичних і спортивних цілях, а також для попередження людини про фізичні або емоційні перевантаження його організму в довільних умовах життєдіяльності. Відомий пристрій [див. Авторське свід. СРСР №1264136, кл. G04F10/04,0/38,1986p.] для виміру часу перебування сигналу в заданому амплітудному діапазоні, що містить генератор (*) тактових імпульсів, вихід якого з'єднаний з першим входом першого (*) елемента І, вихід якого з'єднаний з сигнальним входом першого {*) лічильника імпульсів, другий (*) елемент І, вихід якого з'єднаний із сигнальним входом другого (*) лічильника імпульсів, формувач (*) імпульсів, арифметичний блок (*), регістр (*), елемент затримки (*), елемент заборони, джерело(') постійних потенціалів, перший (*) і другий граничні елементи, причому сигнальні входи граничних елементів з'єднані з входом пристрою, а керуючі входи граничних елементів з'єднані з відповідними виходами джерела потенціалів, вихід першого граничного елемента з'єднаний із прямим входом, а вихід другого граничного елемента з'єднаний з інверсним входом елемента заборони, вихід якого з'єднаний з першим входом другого елемента І, другий вхід якого з'єднаний з виходом генератора імпульсів, а третій вхід з'єднаний із другим входом першого елемента І и шиною керування І через формувач імпульсів з'єднаний із входом керування арифметичного блоку, входом обнуління регістра і через елемент затримки з входами обнуління обох лічильників імпульсів, розрядні виходи яких відповідно з'єднані з входами арифметичного блоку, виходи якого з'єднані з настановними входами регістра (Тут * ознаки, загальні з об'єктом винаходу). Недоліки відомого пристрою - обмеженість функціональних можливостей, що обумовлено низькою репрезентативністю вихідної інформації, тому що пристрій не наділений можливістю порів няння результатів з допусками і з попередніми їхніми значеннями в реальному масштабі часу. Відомий пристрій [див. Авторське свід. СРСР №1814873, кл. А61В5/0402, 6.18, 1993р.] для аналізу ритму серця, що містить генератор (*) тактових імпульсів, джерело (*) постійного потенціалу, пороговий елемент (*), з'єднаний інформаційним входом із входом пристрою, перший формувач (*) імпульсів, перший і другий елементи затримки (*), перший (*) і другий (*} елементи І, з'єднані першими входами з вихором генератора імпульсів, перший (*) лічильник імпульсів, з'єднаний лічильним входом з виходом першого елемента І, другий (*) лічильник імпульсів, з'єднаний лічильним входом з виходом другого елемента І, арифметичний блок {*), блок реєстрації результату (*), задатчик (*) порога спрацьовування, з'єднаний входом з виходом джерела постійного потенціалу, а виходом - із входом уведення значення порога спрацьовування граничного елемента, вихід якого з'єднаний із входом першого формувача імпульсів, кільцевий регістр (*) зсуву, з'єднаний входом зсуву з виходом першого формувача імпульсів, першим виходом із другим входом першого елемента І, а другим виходом - із другим входом другого елемента І, другий формувач (*) імпульсів, з'єднаний входом із третім виходом регістра зсуву, а виходом з входом обнуління блоку реєстрації результату і через перший елемент затримки - із входом керування арифметичного блоку, третій формувач {*) імпульсів, з'єднаний входом з четвертим виходом регістра зсуву, а виходом - через другий елемент затримки з входами обнуління лічильників імпульсів, елемент порівняння О, з'єднаний першими і другими входами з виходами відповідного лічильника імпульсів, перша {*) група елементів І, з'єднаних першими входами з першим виходом елемента порівняння, а другими входами порозрядно з виходами першого лічильника імпульсів, друга (*) група елементів І, з'єднаних першими входами з першим виходом елемента порівняння, а другими входами - порозрядно з виходами другого лічильника імпульсів, третя (*) група елементів І, з'єднаних першими входами з третім виходом елемента порівняння, а другими входами - порозрядно с виходами першого лічильника імпульсів, четверта (*) група елементів І, з'єднаних першими входами з третім виходом елемента порівняння, а другими входами - порозрядно з виходами другого лічильника імпульсів, причому виходи першої і четвертої груп елементів І порозрядно з'єднані з другими інформаційними входами арифметичного блоку, а виходи другої і третьої груп елементів І поразрядно з'єднані з першими інформаційними входами арифметичного блоку, п'ята {*) група елементів ї, з'єднаних першими входами з виходом другого формувача імпульсів, другими входами - порозрядно з виходами арифметичного блоку, а виходами - порозрядно з першими інформаційними виходами блоку реєстрації результату, і третій (*) елемент І, з'єднаний першим входом з виходом третього формувача імпульсів, другим входом - із другим виходом елемента порівняння, а виходом із другим інформаційним входом блоку реєстрації'. (Тут * - ознаки, загальні з об'єктом винаходу). 5 , 10396 Недоліки відомого пристрою - обмеженість льсів, а другими входами - із третім виходом елефункціональних можливостей, що обумовлено мента порівняння, арифметичний блок, з'єднаний низькою репрезентативністю вихідної інформації, входом керування з виходом першого елемента тому що позбавлено можливості введення допусзатримки, п'яту групу елементів І, з'єднаних перків І їхнього порівняння з результатами аналізу, а шими входами з виходом третього формувача також неможливістю в реальному часі офарблюімпульсів, а другими входами - порозрядно з виховати вихідну інформацію і фіксувати момент виходами арифметичного блоку, третій елемент І, з'єдду результатів аналізу за поле їхніх припустимих наний першим входом з виходом третього формузначень. вача імпульсів, а другим входом - із другим Задача корисної моделі - створення апаратурвиходом елемента порівняння, і регістр пам'яті них засобів контролю ритму серця. (реєстратор) результату, з'єднаний входом обнуТехнічний результат складається в розширенні ління з виходом другого формувача імпульсів, груфункціональних можливостей пристрою шляхом пою перших інформаційних входів - порозрядно з підвищення репрезентативності результатів аналівиходами п'ятої групи елементів І, а другим інфозу, а саме - забезпечити фарбування (відбити дирмаційним входом - з виходом третього елемента намікові) аналізованого параметра, тобто генеруІ, уведена перша група елементів АБО, з'єднаних вати інформацію про зниження або ріст аритмії порозрядно першими і другими входами з виходасерця, і генерувати сигнал попередження про вими другої і третьої груп елементів І, а виходами з хід аналізованого параметра за припустимі межі в першими інформаційними входами арифметичнореальному масштабі часу. го блоку, друга група елементів АБО, з'єднаних Технічний результат забезпечується тим, що в порозрядно першими і другими входами з виходапристрій, що містить генератор тактових імпульсів, ми першої і четвертої груп елементів І, а виходами джерело постійного потенціалу, задатчик порога - із другими інформаційними входами арифметичспрацьовування пристрою, з'єднаний входом з ного блоку, задатчик припустимого рівня аритмі'і, виходом джерела постійного потенціалу, порогодругий елемент порівняння, з'єднаний порозрядно вий елемент, з'єднаний інформаційним входом із першими входами з виходами регістра результату, входом пристрою, а входом уведення порога а другими входами - з виходами задатчика припуспрацьовування (входом керування) -з виходом стимого рівня аритмії, елемент АБО і четвертий задатчика порога спрацьовування, перший елемент І, з'єднаний входами з першим виходом .формувач імпульсів, з'єднаний входом з виходом другого елемента порівняння і виходом четвертого граничного елемента, кільцевий регістр зсуву, елемента І, причому п'ята група елементів І допоз'єднаний входом зсуву з виходом першого форвнена двома елементами І, перші входи яких з'єдмувача імпульсів, другий формувач імпульсів, нані з виходом третього формувача імпульсів, а з'єднаний входом із третім виходом регістра зсуву, другі входи - з першим і третім виходами першого третій формувач імпульсів, з'єднаний входом з елемента порівняння, регістр результату доповнечетвертим виходом регістра зсуву, перший елений двома тригерами, входи обнуління яких з'єдмент І, з'єднаний першим входом з виходом гененані з виходом другого формувача імпульсів, а ратора імпульсів, а другим входом - з першим винастановні (одиничні, інформаційні) входи - з виходом регістра зсуву, другий елемент І, з'єднаний ходами додатково введених у п'яту групу елеменпершим входом з виходом генератора імпульсів, а тів І, перші виходи регістра результату з'єднані другим входом - Із другим виходом регістра зсуву, порозрядно з першими виходами пристрою, другі перший елемент затримки, з'єднаний входом з його виходи, виходи утворені одиничними виходавиходом другого формувача імпульсів, другий ми двох додатково введених у регістр тригерів, елемент затримки, з'єднаний входом з виходом з'єднані з другими виходами пристрою і з входами третього формувача імпульсів, перший лічильник елемента АБО, а вихід четвертого елемента І імпульсів, з'єднаний лічильним входом з виходом з'єднаний із третім виходом пристрою. першого елемента І, а входом обнуління - з вихоВирішення задачі розширення функціональних дом другого елемента затримки, другий лічильник можливостей пристрою досягається введенням імпульсів, з'єднаний лічильним входом з виходом двох груп елементів АБО, що дозволяє використодругого елемента І, а виходом обнуління - з виховувати перші чотири групи елементів І як Із закридом другого елемента затримки, елемент порівтими, так і з відкритими колекторами; доповненням няння, з'єднаний першими і другими входами поп'ятої групи елементів ! двома елементами І и рерозрядно з виходами першого і другого гістра результату двома тригерами з відповідними лічильників імпульсів, першу групу елементів І, зв'язками, що дозволяє доповнити вихідну інфорз'єднаних першими входами порозрядно з вихомацію зведення про динамік аритмії серця; уведами першого лічильника імпульсів, а другими денням задатчика припустимого рівня аритмії, друвходами - з першим виходом елемента порівнянгого елемента порівняння, елемента АБО і ня, другу групу елементів і, з'єднаних першими четвертого елемента І с відповідними зв'язками, входами порозрядно з виходами другого лічильнищо забезпечує висновок у реальному масштабі ка Імпульсів, а другими входами з першим вихочасу інформації про момент виходу аритмії серця дом елемента порівняння, третю групу елементів І, за припустимі межі. з'єднаних першими входами порозрядно з вихоТаким чином, пропонований пристрій відрізнядами першого лічильника імпульсів, а другими ється від відомих наявністю додатково уведених входами - із третім виходом порівняння, четверту вузлів і зв'язків, що забезпечує йому розширення групу елементів І, з'єднаних першими входами функціональних можливостей за рахунок підвипорозрядно з виходами другого лічильника імпущення репрезентативності вихідної інформації, представлення інформації про динамік контрольованого параметра й інформації про вхід параметра за припустимі його межі в реальному масштабі часу, а отже, воно відрізняється новизною; має можливість тиражування на сучасній елементній базі і застосовністю (корисністю) для цілей контролю організму людини в довільних умовах його життєдіяльності (при виконанні у варіанті, що носиться, наприклад, у наручному електронному годиннику), в т.ч. у медичних і спортивних цілях. Схема пристрою для експрес-контролю аритмії серця людини приведена на кресленні. Пристрій для експрес-контролю аритмії серця людини містить генератор 1 тактових імпульсів, джерело 2 постійні потенціали, задатчик 3 постійні потенціали (порога спрацьовування пристрою), з'єднаний входом з виходом джерела 2 постійні потенціали, пороговий елемент 4, з'єднаний сигнальним входом із входом пристрою, а входом уведення порога спрацьовування - з виходом задатчика 3 постійні потенціали, перший формувач 5 імпульсів, з'єднаний входом з виходом граничного елемента 4, кільцевий регістр б зсуву, з'єднаний входом зсуву з входом формувача 5 імпульсів, другий формувач 7 імпульсів, з'єднаний входом із третім виходом регістра 6 зсуву, третій формувач 8 імпульсів, з'єднаний входом з четвертим виходом регістра 6 зсуву, перший елемент 9 І, з'єднаний першим входом з виходом генератора 1 імпульсів, а другим входом - з першим виходом регістра 6 зсуву, другий елемент 10 І, з'єднаний першим входом з виходом генератора 1, а другим входом - із другим виходом регістра б зсуву, перший 11 і другий 12 елементи затримки, з'єднані входами відповідно з виходами формувачів 7 і 8 імпульсів, перший 13 і другий 14 лічильники імпульсів, з'єднані лічильними входами з виходами відповідно елементів 9 і 10 І, а входам обнуління з виходом елемента 12 затримки, перший елемент 15 порівняння, з'єднаний порозрядно першими і другими входами з виходами відповідно лічильників 13 і 14 імпульсів, першу 16, другу 17, третю 18 і четверту 19 групи елементів І, перші входи груп 16 і 18 елементів І порозрядно з'єднані з виходами лічильника 13 імпульсів, перші входи груп 17 і 19 елементів І порозрядно з'єднані з виходами лічильника 14 імпульсів, другі входи груп 16 і 17 елементів І з'єднані з першим виходом елемента 15 порівняння, а другі входи груп 18 і 19 елементів І з'єднані з третім виходом елемента 15 порівняння, арифметичний блок 20 з числом виходів п, з'єднаний входом керування з виходом елемента 11 затримки, п'яту групу 21 елементів І, число яких дорівнює числу п розрядів арифметичного блоку 20 плюс два, перші входи яких з'єднані з виходом формувача 8 імпульсів, другі входи перших п елементів І груші 21 - порозрядно з виходами арифметичного блоку 20, а два останніх у групі елементі І - з першим і третім виходами елемента 15 порівняння, третій елемент 22 І, з'єднаний першим входом з виходом формувача 8 імпульсів, а другим входом - із другим входом елемента 15 порівняння, регістр 23 пам'яті результату, число тригерів якого дорівнює п+3, з'єднаних входами обнуління через вхід обнуління регістра 23 з виходом формувача 7 імпульсів, перші інформаційні 8 10396 входи регістра 23, входи тригерів з 1-ого по п-й з'єднані порозрядно з виходами групи 21 елементів І, а другий вхід, вхщ (п+1}-го тригера, - з виходом елемента 22 І, першу групу 24 елементів АБО, з'єднаних порозрядно першими та другими входами з виходами груп 17 і 18 елементів І, а виходами - з першими інформаційними входами арифметичного блоку 20, другу групу 25 елементів АБО, з'єднаних порозрядно першими І другими входами груп 16 і 19 елементів І, а виходами - я другими входами арифметичного блоку 20, задатчик 26 припустимого рівня аритмії', другий елемент 27 порівняння з'єднаний порозрядно першими і другими входами з виходами задатчика 26 припустимого рівня аритмії і з першими виходами регістра 23 пам'яті результату, з виходами 1-ого,...,п-ого тригерів, елемент 28 АБО і четвертий елемент 29 І, з'єднаний входами з першим виходом елемента 27 порівняння і - з виходом елемента 28 АБО, причому перші виходи регістра 23 результату порозрядно з'єднані з першими виходами ЗО пристрою, другі виходи регістра 23 результату, виходи (п+2)ого і (п+3)-ого тригерів, з'єднані з другими виходами 31 пристрою і з входами елемента 28 АБО, а вихід четвертого елемента 291 з'єднаний із третім виходом пристрою. Пристрій для експрес-контролю аритмії серця людини працює в такий спосіб. У вихідному стані генератор 1 виробляє імпульси високого потенціалу з постійною частотою f, на виході джерела 2 потенціали - високий постійний потенціал Uo, на виходах граничного елемента 4, формувачів 5, 7 і 8, елементів 19, 10, 22 і 29, елементів затримки 11 і 12, лічильників 13 і 14, на перших і третіх виходах елементів порівняння 15 і 27, на виходах груп елементів АБО 24, 25 і 28, на виходах арифметичного блоку 20 і на виходах регістра 23 -низькі, нульові потенціали (ланцюга установки пристрою у вихідний стан на кресленні не показані). Задатчиком 3 встановлюється значення порога спрацьовування U n ^Uo, а задатчиком 26 значення припустимого рівня аритмії ЫдN14, а інші його виходи виявляються обнуленними. на другому виході елемента порівняння - при U13=U14 і обнуленними виявляються інші виходи, і на третьому виході елемента порівняння 15 установлюється високий потенціал при U13
