Пристрій для фіксації хірургічної рани

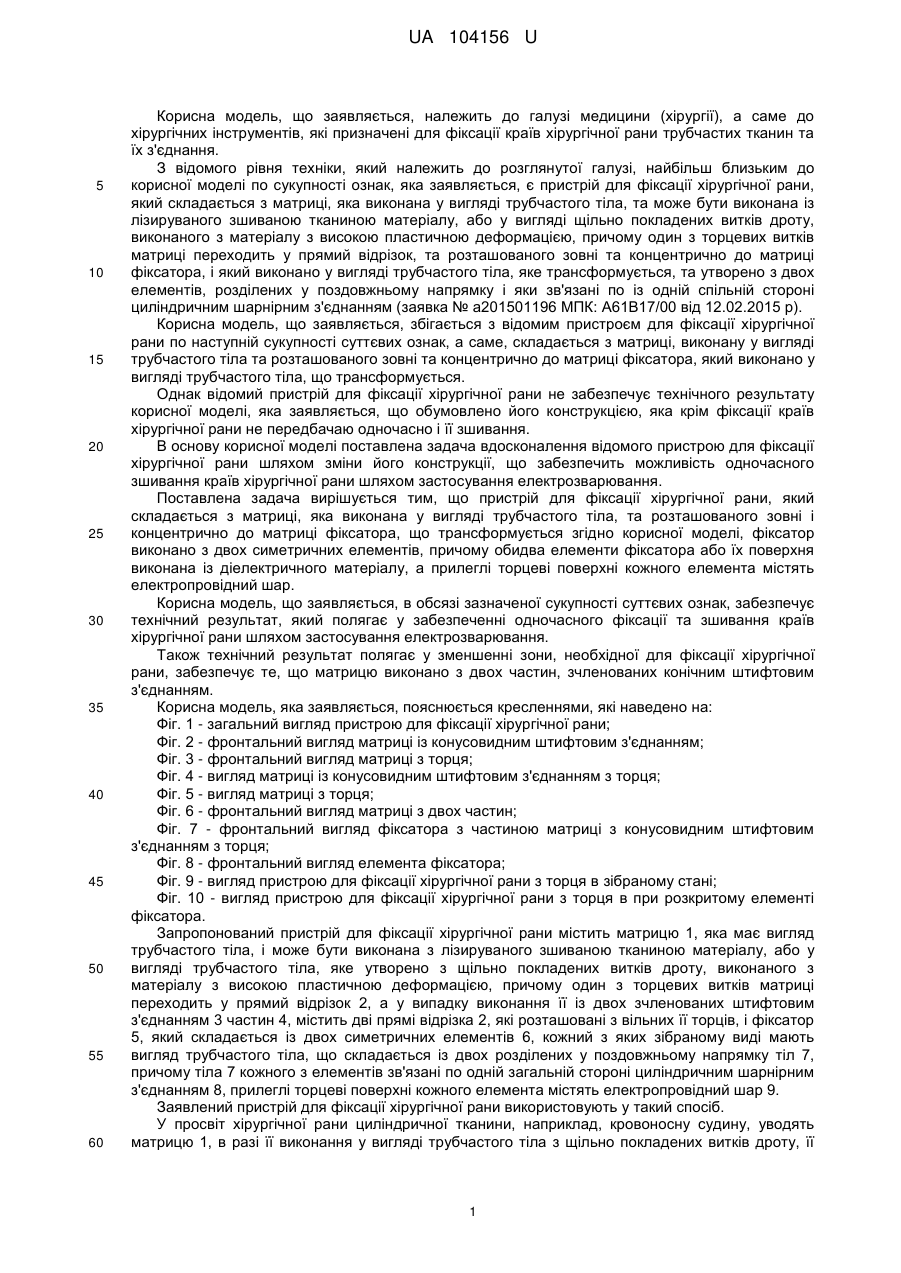

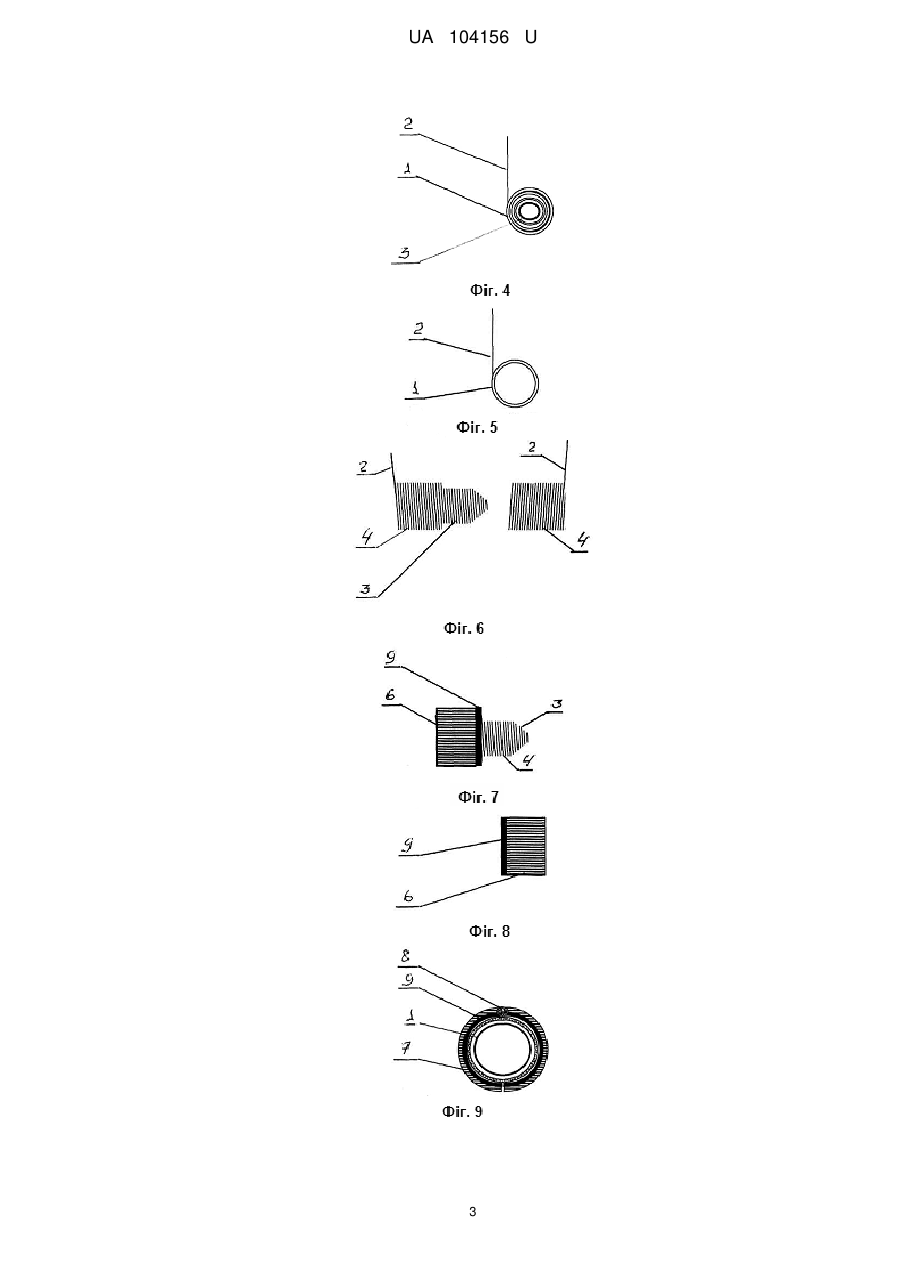

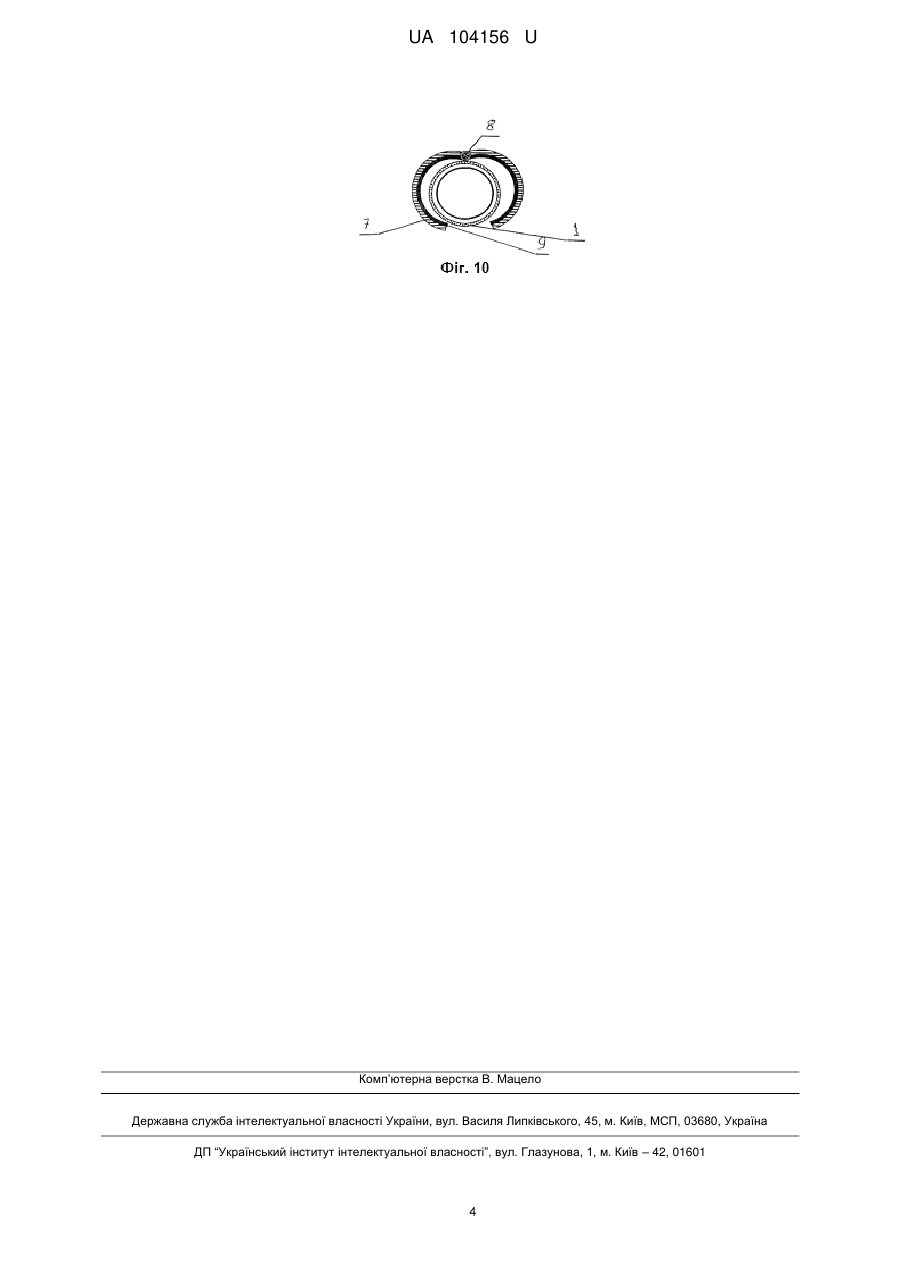

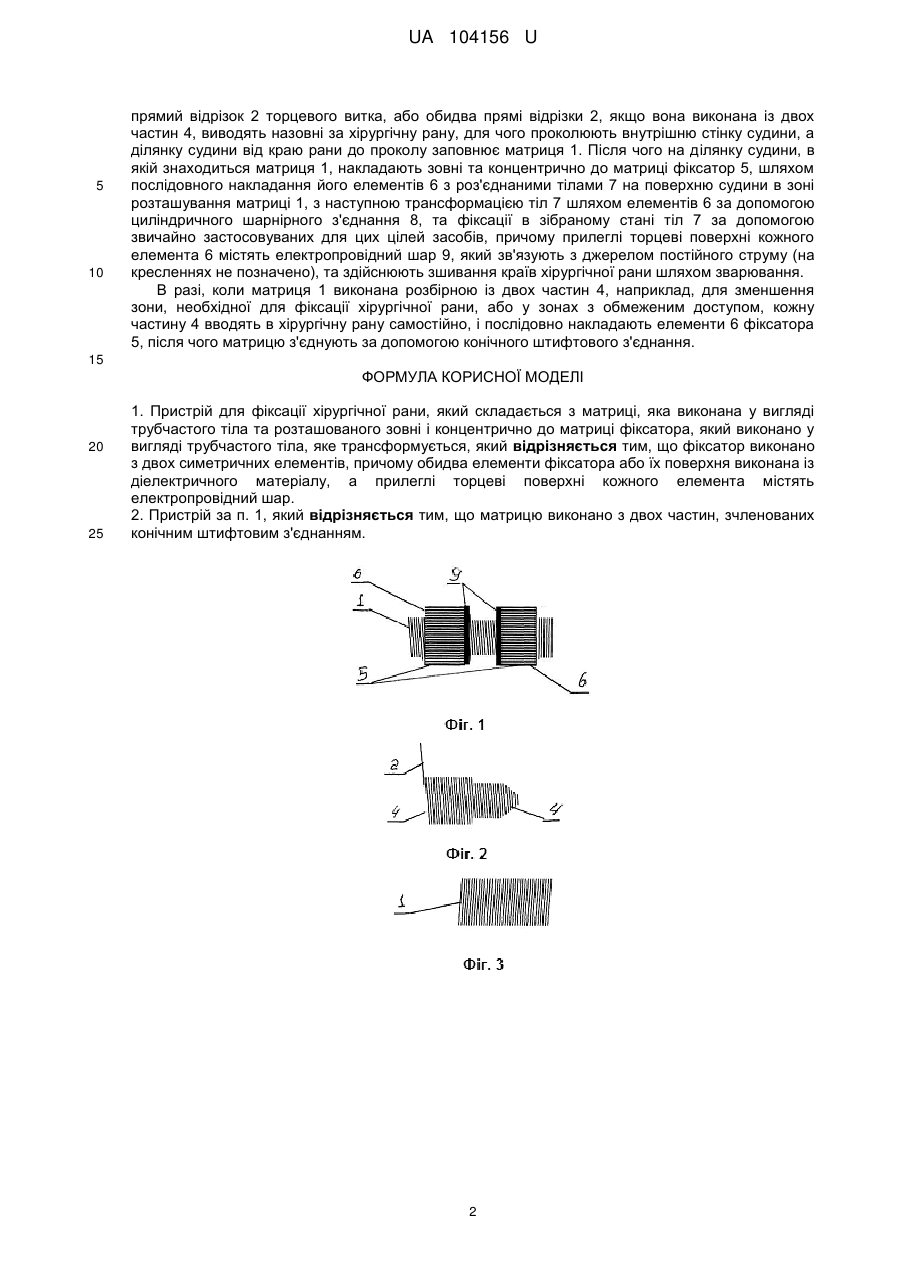

Реферат: Пристрій для фіксації хірургічної рани складається з матриці, яка виконана у вигляді трубчастого тіла та розташованого зовні і концентрично до матриці фіксатора, який виконано у вигляді трубчастого тіла, яке трансформується. Фіксатор виконано з двох симетричних елементів, причому обидва елементи фіксатора або їх поверхня виконана із діелектричного матеріалу, а прилеглі торцеві поверхні кожного елемента містять електропровідний шар. UA 104156 U (12) UA 104156 U UA 104156 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, що заявляється, належить до галузі медицини (хірургії), а саме до хірургічних інструментів, які призначені для фіксації країв хірургічної рани трубчастих тканин та їх з'єднання. З відомого рівня техніки, який належить до розглянутої галузі, найбільш близьким до корисної моделі по сукупності ознак, яка заявляється, є пристрій для фіксації хірургічної рани, який складається з матриці, яка виконана у вигляді трубчастого тіла, та може бути виконана із лізируваного зшиваною тканиною матеріалу, або у вигляді щільно покладених витків дроту, виконаного з матеріалу з високою пластичною деформацією, причому один з торцевих витків матриці переходить у прямий відрізок, та розташованого зовні та концентрично до матриці фіксатора, і який виконано у вигляді трубчастого тіла, яке трансформується, та утворено з двох елементів, розділених у поздовжньому напрямку і яки зв'язані по із одній спільній стороні циліндричним шарнірним з'єднанням (заявка № а201501196 МПК: А61В17/00 від 12.02.2015 р). Корисна модель, що заявляється, збігається з відомим пристроєм для фіксації хірургічної рани по наступній сукупності суттєвих ознак, а саме, складається з матриці, виконану у вигляді трубчастого тіла та розташованого зовні та концентрично до матриці фіксатора, який виконано у вигляді трубчастого тіла, що трансформується. Однак відомий пристрій для фіксації хірургічної рани не забезпечує технічного результату корисної моделі, яка заявляється, що обумовлено його конструкцією, яка крім фіксації країв хірургічної рани не передбачаю одночасно і її зшивання. В основу корисної моделі поставлена задача вдосконалення відомого пристрою для фіксації хірургічної рани шляхом зміни його конструкції, що забезпечить можливість одночасного зшивання країв хірургічної рани шляхом застосування електрозварювання. Поставлена задача вирішується тим, що пристрій для фіксації хірургічної рани, який складається з матриці, яка виконана у вигляді трубчастого тіла, та розташованого зовні і концентрично до матриці фіксатора, що трансформується згідно корисної моделі, фіксатор виконано з двох симетричних елементів, причому обидва елементи фіксатора або їх поверхня виконана із діелектричного матеріалу, а прилеглі торцеві поверхні кожного елемента містять електропровідний шар. Корисна модель, що заявляється, в обсязі зазначеної сукупності суттєвих ознак, забезпечує технічний результат, який полягає у забезпеченні одночасного фіксації та зшивання країв хірургічної рани шляхом застосування електрозварювання. Також технічний результат полягає у зменшенні зони, необхідної для фіксації хірургічної рани, забезпечує те, що матрицю виконано з двох частин, зчленованих конічним штифтовим з'єднанням. Корисна модель, яка заявляється, пояснюється кресленнями, які наведено на: Фіг. 1 - загальний вигляд пристрою для фіксації хірургічної рани; Фіг. 2 - фронтальний вигляд матриці із конусовидним штифтовим з'єднанням; Фіг. 3 - фронтальний вигляд матриці з торця; Фіг. 4 - вигляд матриці із конусовидним штифтовим з'єднанням з торця; Фіг. 5 - вигляд матриці з торця; Фіг. 6 - фронтальний вигляд матриці з двох частин; Фіг. 7 - фронтальний вигляд фіксатора з частиною матриці з конусовидним штифтовим з'єднанням з торця; Фіг. 8 - фронтальний вигляд елемента фіксатора; Фіг. 9 - вигляд пристрою для фіксації хірургічної рани з торця в зібраному стані; Фіг. 10 - вигляд пристрою для фіксації хірургічної рани з торця в при розкритому елементі фіксатора. Запропонований пристрій для фіксації хірургічної рани містить матрицю 1, яка має вигляд трубчастого тіла, і може бути виконана з лізируваного зшиваною тканиною матеріалу, або у вигляді трубчастого тіла, яке утворено з щільно покладених витків дроту, виконаного з матеріалу з високою пластичною деформацією, причому один з торцевих витків матриці переходить у прямий відрізок 2, а у випадку виконання її із двох зчленованих штифтовим з'єднанням 3 частин 4, містить дві прямі відрізка 2, які розташовані з вільних її торців, і фіксатор 5, який складається із двох симетричних елементів 6, кожний з яких зібраному виді мають вигляд трубчастого тіла, що складається із двох розділених у поздовжньому напрямку тіл 7, причому тіла 7 кожного з елементів зв'язані по одній загальній стороні циліндричним шарнірним з'єднанням 8, прилеглі торцеві поверхні кожного елемента містять електропровідний шар 9. Заявлений пристрій для фіксації хірургічної рани використовують у такий спосіб. У просвіт хірургічної рани циліндричної тканини, наприклад, кровоносну судину, уводять матрицю 1, в разі її виконання у вигляді трубчастого тіла з щільно покладених витків дроту, її 1 UA 104156 U 5 10 прямий відрізок 2 торцевого витка, або обидва прямі відрізки 2, якщо вона виконана із двох частин 4, виводять назовні за хірургічну рану, для чого проколюють внутрішню стінку судини, а ділянку судини від краю рани до проколу заповнює матриця 1. Після чого на ділянку судини, в якій знаходиться матриця 1, накладають зовні та концентрично до матриці фіксатор 5, шляхом послідовного накладання його елементів 6 з роз'єднаними тілами 7 на поверхню судини в зоні розташування матриці 1, з наступною трансформацією тіл 7 шляхом елементів 6 за допомогою циліндричного шарнірного з'єднання 8, та фіксації в зібраному стані тіл 7 за допомогою звичайно застосовуваних для цих цілей засобів, причому прилеглі торцеві поверхні кожного елемента 6 містять електропровідний шар 9, який зв'язують з джерелом постійного струму (на кресленнях не позначено), та здійснюють зшивання країв хірургічної рани шляхом зварювання. В разі, коли матриця 1 виконана розбірною із двох частин 4, наприклад, для зменшення зони, необхідної для фіксації хірургічної рани, або у зонах з обмеженим доступом, кожну частину 4 вводять в хірургічну рану самостійно, і послідовно накладають елементи 6 фіксатора 5, після чого матрицю з'єднують за допомогою конічного штифтового з'єднання. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Пристрій для фіксації хірургічної рани, який складається з матриці, яка виконана у вигляді трубчастого тіла та розташованого зовні і концентрично до матриці фіксатора, який виконано у вигляді трубчастого тіла, яке трансформується, який відрізняється тим, що фіксатор виконано з двох симетричних елементів, причому обидва елементи фіксатора або їх поверхня виконана із діелектричного матеріалу, а прилеглі торцеві поверхні кожного елемента містять електропровідний шар. 2. Пристрій за п. 1, який відрізняється тим, що матрицю виконано з двох частин, зчленованих конічним штифтовим з'єднанням. 2 UA 104156 U 3 UA 104156 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
