Пристрій для автоматичного контролю горизонтальних та вертикальних зміщень візирної осі зорової труби геодезичних приладів при перефокусуванні

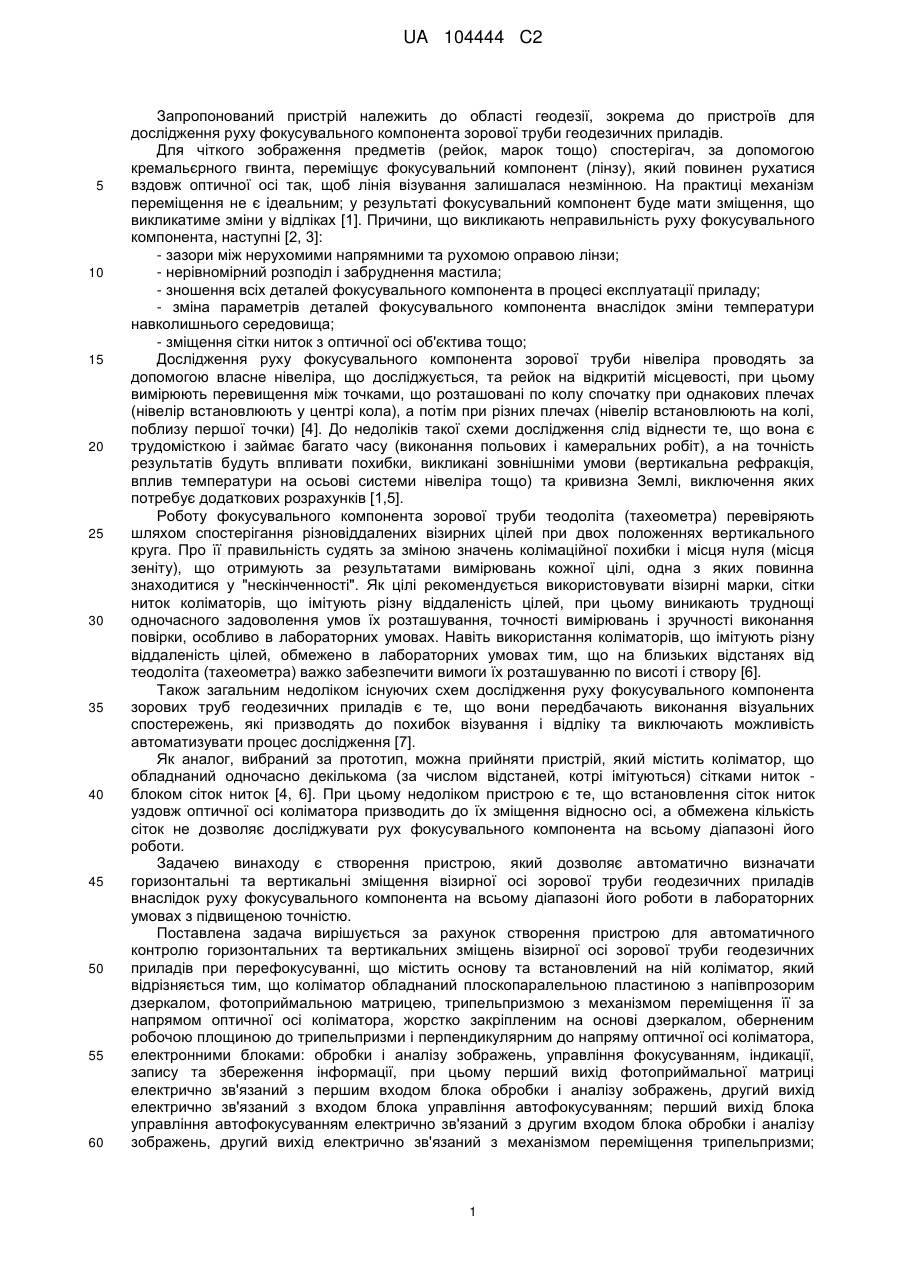

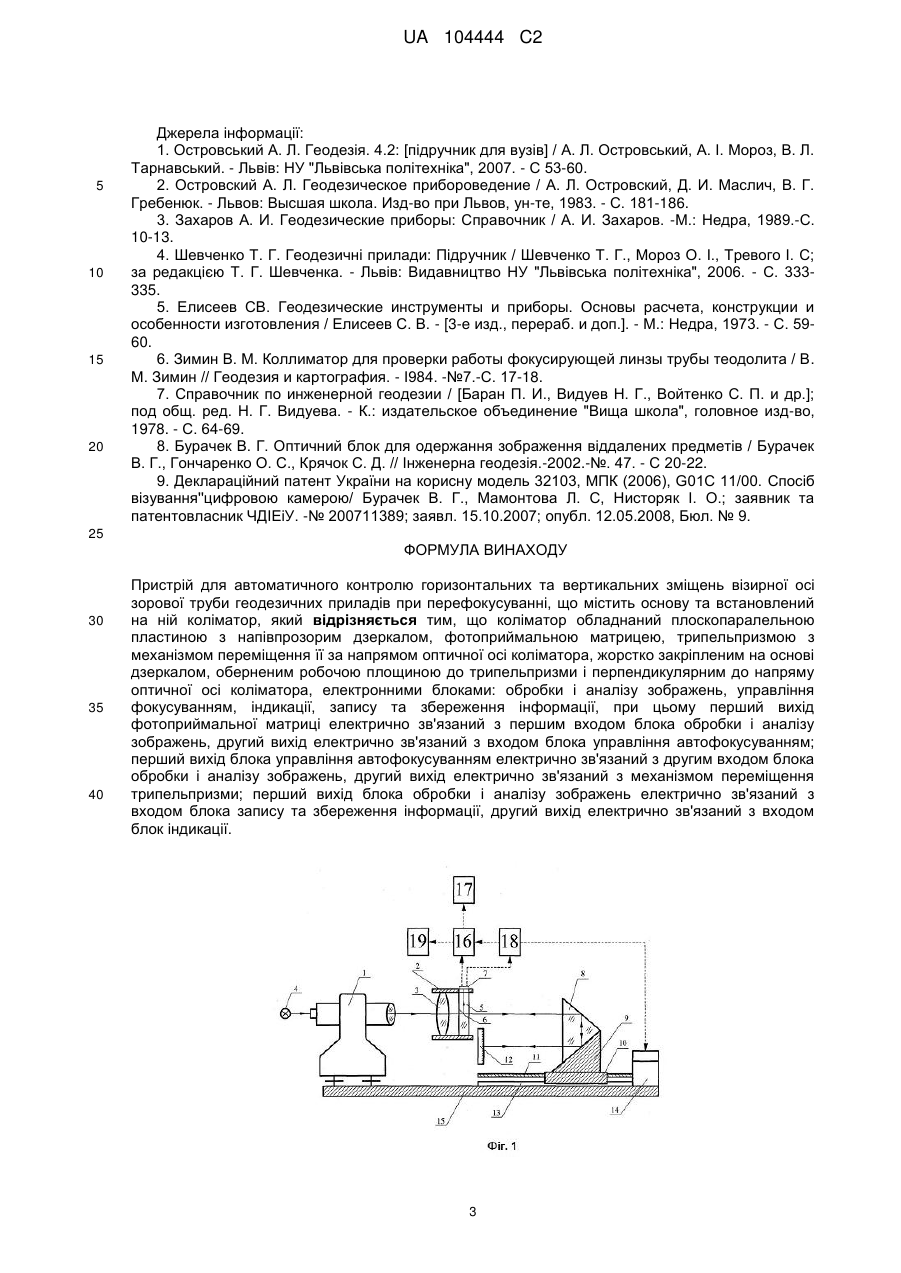

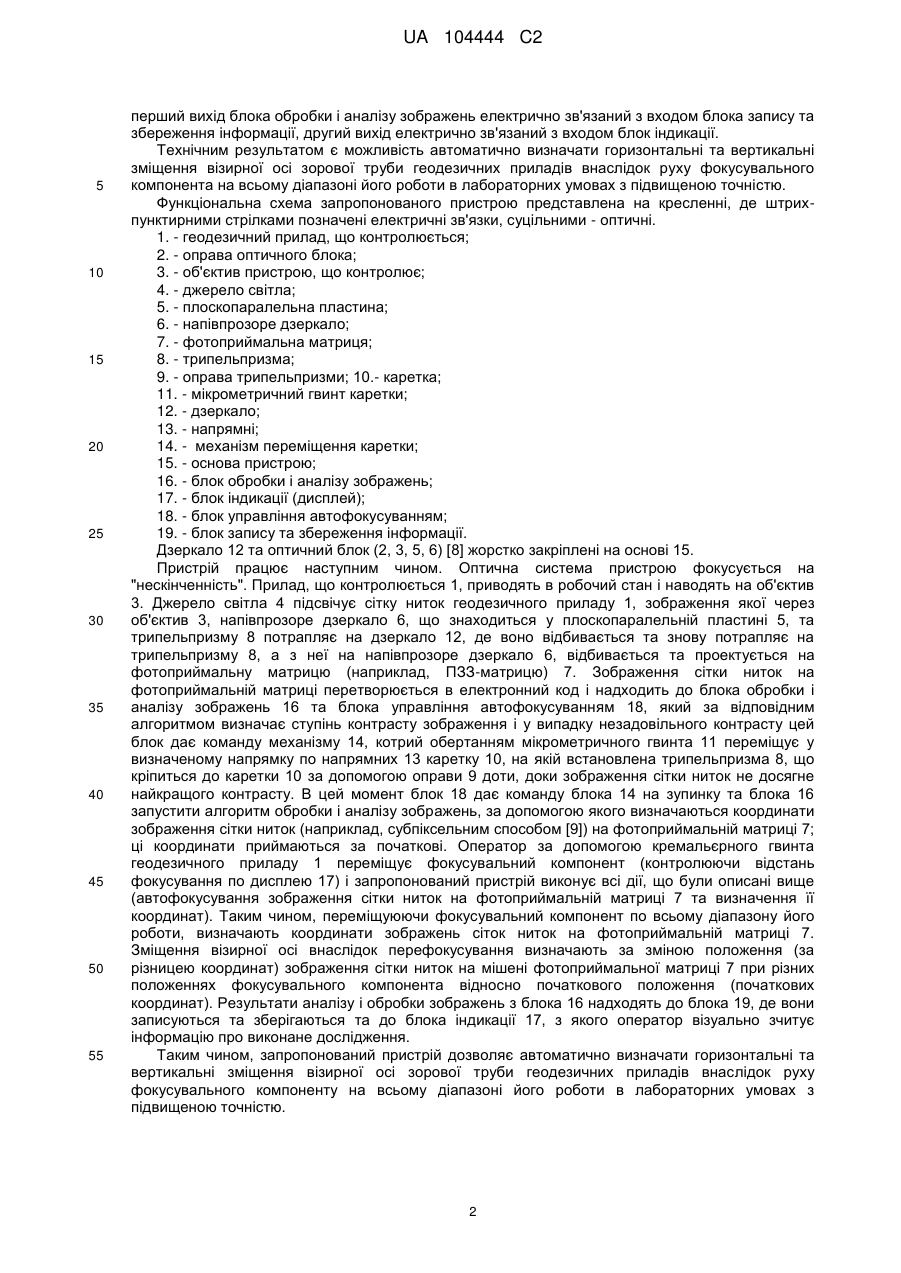

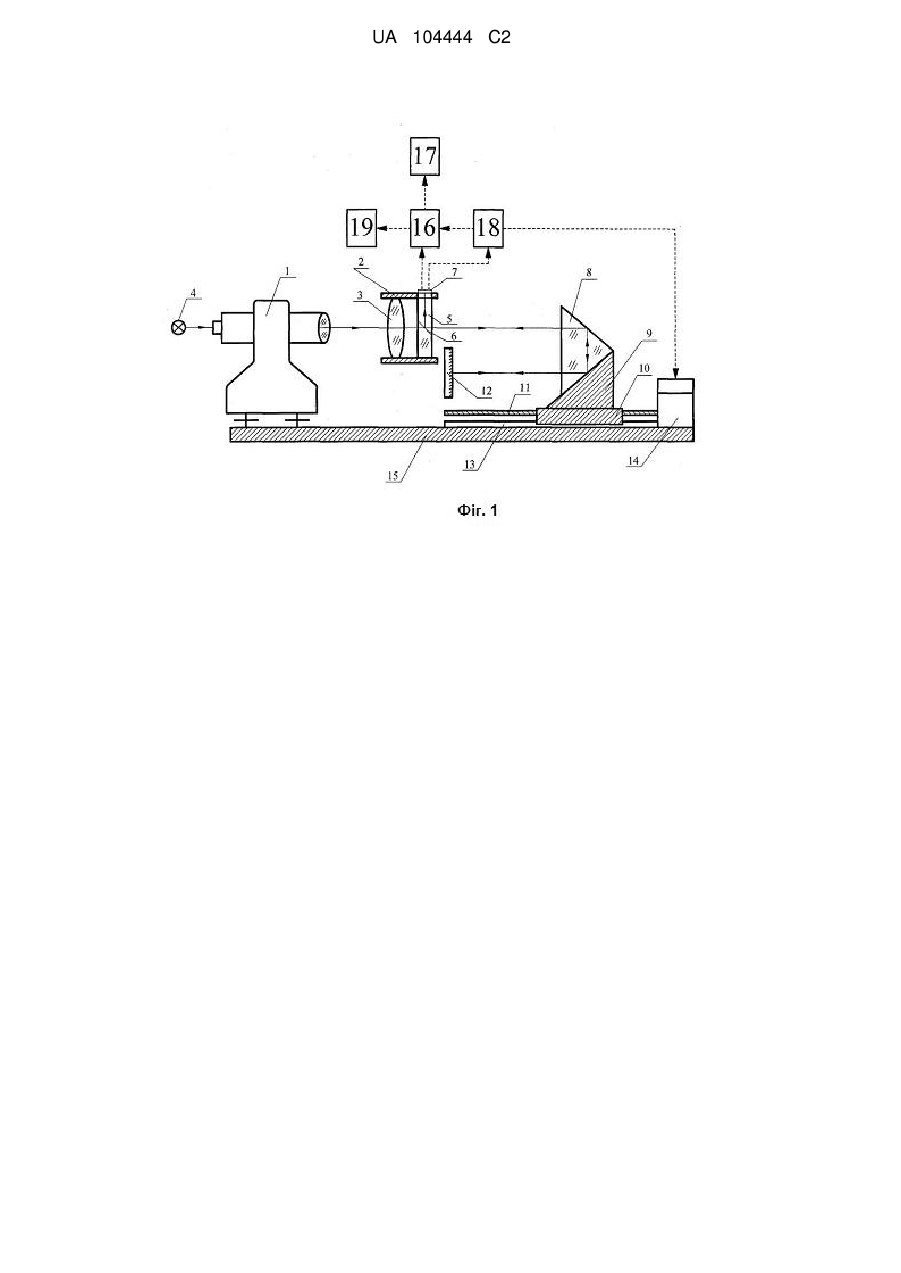

Реферат: Пристрій належить до області геодезії, зокрема до пристроїв для дослідження руху фокусувального компонента зорової труби геодезичних приладів. Пристрій для автоматичного контролю горизонтальних та вертикальних зміщень візирної осі зорової труби геодезичних приладів при перефокусуванні містить основу та встановлений на ній коліматор. Коліматор обладнаний плоскопаралельною пластиною з напівпрозорим дзеркалом, фотоприймальною матрицею, трипельпризмою з механізмом переміщення її за напрямом оптичної осі коліматора, жорстко закріпленим на основі дзеркалом, оберненим робочою площиною до трипельпризми і перпендикулярним до напряму оптичної осі коліматора, електронними блоками: обробки і аналізу зображень, управління фокусуванням, індикації, запису та збереження інформації. Винахід дозволяє автоматично визначати горизонтальні та вертикальні зміщення візирної осі зорової труби геодезичних приладів внаслідок руху фокусувального компонента на всьому діапазоні його роботи в лабораторних умовах з підвищеною точністю. . UA 104444 C2 (12) UA 104444 C2 UA 104444 C2 5 10 15 20 25 30 35 40 45 50 55 60 Запропонований пристрій належить до області геодезії, зокрема до пристроїв для дослідження руху фокусувального компонента зорової труби геодезичних приладів. Для чіткого зображення предметів (рейок, марок тощо) спостерігач, за допомогою кремальєрного гвинта, переміщує фокусувальний компонент (лінзу), який повинен рухатися вздовж оптичної осі так, щоб лінія візування залишалася незмінною. На практиці механізм переміщення не є ідеальним; у результаті фокусувальний компонент буде мати зміщення, що викликатиме зміни у відліках [1]. Причини, що викликають неправильність руху фокусувального компонента, наступні [2, 3]: - зазори між нерухомими напрямними та рухомою оправою лінзи; - нерівномірний розподіл і забруднення мастила; - зношення всіх деталей фокусувального компонента в процесі експлуатації приладу; - зміна параметрів деталей фокусувального компонента внаслідок зміни температури навколишнього середовища; - зміщення сітки ниток з оптичної осі об'єктива тощо; Дослідження руху фокусувального компонента зорової труби нівеліра проводять за допомогою власне нівеліра, що досліджується, та рейок на відкритій місцевості, при цьому вимірюють перевищення між точками, що розташовані по колу спочатку при однакових плечах (нівелір встановлюють у центрі кола), а потім при різних плечах (нівелір встановлюють на колі, поблизу першої точки) [4]. До недоліків такої схеми дослідження слід віднести те, що вона є трудомісткою і займає багато часу (виконання польових і камеральних робіт), а на точність результатів будуть впливати похибки, викликані зовнішніми умови (вертикальна рефракція, вплив температури на осьові системи нівеліра тощо) та кривизна Землі, виключення яких потребує додаткових розрахунків [1,5]. Роботу фокусувального компонента зорової труби теодоліта (тахеометра) перевіряють шляхом спостерігання різновіддалених візирних цілей при двох положеннях вертикального круга. Про її правильність судять за зміною значень колімаційної похибки і місця нуля (місця зеніту), що отримують за результатами вимірювань кожної цілі, одна з яких повинна знаходитися у "нескінченності". Як цілі рекомендується використовувати візирні марки, сітки ниток коліматорів, що імітують різну віддаленість цілей, при цьому виникають труднощі одночасного задоволення умов їх розташування, точності вимірювань і зручності виконання повірки, особливо в лабораторних умовах. Навіть використання коліматорів, що імітують різну віддаленість цілей, обмежено в лабораторних умовах тим, що на близьких відстанях від теодоліта (тахеометра) важко забезпечити вимоги їх розташуванню по висоті і створу [6]. Також загальним недоліком існуючих схем дослідження руху фокусувального компонента зорових труб геодезичних приладів є те, що вони передбачають виконання візуальних спостережень, які призводять до похибок візування і відліку та виключають можливість автоматизувати процес дослідження [7]. Як аналог, вибраний за прототип, можна прийняти пристрій, який містить коліматор, що обладнаний одночасно декількома (за числом відстаней, котрі імітуються) сітками ниток блоком сіток ниток [4, 6]. При цьому недоліком пристрою є те, що встановлення сіток ниток уздовж оптичної осі коліматора призводить до їх зміщення відносно осі, а обмежена кількість сіток не дозволяє досліджувати рух фокусувального компонента на всьому діапазоні його роботи. Задачею винаходу є створення пристрою, який дозволяє автоматично визначати горизонтальні та вертикальні зміщення візирної осі зорової труби геодезичних приладів внаслідок руху фокусувального компонента на всьому діапазоні його роботи в лабораторних умовах з підвищеною точністю. Поставлена задача вирішується за рахунок створення пристрою для автоматичного контролю горизонтальних та вертикальних зміщень візирної осі зорової труби геодезичних приладів при перефокусуванні, що містить основу та встановлений на ній коліматор, який відрізняється тим, що коліматор обладнаний плоскопаралельною пластиною з напівпрозорим дзеркалом, фотоприймальною матрицею, трипельпризмою з механізмом переміщення її за напрямом оптичної осі коліматора, жорстко закріпленим на основі дзеркалом, оберненим робочою площиною до трипельпризми і перпендикулярним до напряму оптичної осі коліматора, електронними блоками: обробки і аналізу зображень, управління фокусуванням, індикації, запису та збереження інформації, при цьому перший вихід фотоприймальної матриці електрично зв'язаний з першим входом блока обробки і аналізу зображень, другий вихід електрично зв'язаний з входом блока управління автофокусуванням; перший вихід блока управління автофокусуванням електрично зв'язаний з другим входом блока обробки і аналізу зображень, другий вихід електрично зв'язаний з механізмом переміщення трипельпризми; 1 UA 104444 C2 5 10 15 20 25 30 35 40 45 50 55 перший вихід блока обробки і аналізу зображень електрично зв'язаний з входом блока запису та збереження інформації, другий вихід електрично зв'язаний з входом блок індикації. Технічним результатом є можливість автоматично визначати горизонтальні та вертикальні зміщення візирної осі зорової труби геодезичних приладів внаслідок руху фокусувального компонента на всьому діапазоні його роботи в лабораторних умовах з підвищеною точністю. Функціональна схема запропонованого пристрою представлена на кресленні, де штрихпунктирними стрілками позначені електричні зв'язки, суцільними - оптичні. 1. - геодезичний прилад, що контролюється; 2. - оправа оптичного блока; 3. - об'єктив пристрою, що контролює; 4. - джерело світла; 5. - плоскопаралельна пластина; 6. - напівпрозоре дзеркало; 7. - фотоприймальна матриця; 8. - трипельпризма; 9. - оправа трипельпризми; 10.- каретка; 11. - мікрометричний гвинт каретки; 12. - дзеркало; 13. - напрямні; 14. - механізм переміщення каретки; 15. - основа пристрою; 16. - блок обробки і аналізу зображень; 17. - блок індикації (дисплей); 18. - блок управління автофокусуванням; 19. - блок запису та збереження інформації. Дзеркало 12 та оптичний блок (2, 3, 5, 6) [8] жорстко закріплені на основі 15. Пристрій працює наступним чином. Оптична система пристрою фокусується на "нескінченність". Прилад, що контролюється 1, приводять в робочий стан і наводять на об'єктив 3. Джерело світла 4 підсвічує сітку ниток геодезичного приладу 1, зображення якої через об'єктив 3, напівпрозоре дзеркало 6, що знаходиться у плоскопаралельній пластині 5, та трипельпризму 8 потрапляє на дзеркало 12, де воно відбивається та знову потрапляє на трипельпризму 8, а з неї на напівпрозоре дзеркало 6, відбивається та проектується на фотоприймальну матрицю (наприклад, ПЗЗ-матрицю) 7. Зображення сітки ниток на фотоприймальній матриці перетворюється в електронний код і надходить до блока обробки і аналізу зображень 16 та блока управління автофокусуванням 18, який за відповідним алгоритмом визначає ступінь контрасту зображення і у випадку незадовільного контрасту цей блок дає команду механізму 14, котрий обертанням мікрометричного гвинта 11 переміщує у визначеному напрямку по напрямних 13 каретку 10, на якій встановлена трипельпризма 8, що кріпиться до каретки 10 за допомогою оправи 9 доти, доки зображення сітки ниток не досягне найкращого контрасту. В цей момент блок 18 дає команду блока 14 на зупинку та блока 16 запустити алгоритм обробки і аналізу зображень, за допомогою якого визначаються координати зображення сітки ниток (наприклад, субпіксельним способом [9]) на фотоприймальній матриці 7; ці координати приймаються за початкові. Оператор за допомогою кремальєрного гвинта геодезичного приладу 1 переміщує фокусувальний компонент (контролюючи відстань фокусування по дисплею 17) і запропонований пристрій виконує всі дії, що були описані вище (автофокусування зображення сітки ниток на фотоприймальній матриці 7 та визначення її координат). Таким чином, переміщуюючи фокусувальний компонент по всьому діапазону його роботи, визначають координати зображень сіток ниток на фотоприймальній матриці 7. Зміщення візирної осі внаслідок перефокусування визначають за зміною положення (за різницею координат) зображення сітки ниток на мішені фотоприймальної матриці 7 при різних положеннях фокусувального компонента відносно початкового положення (початкових координат). Результати аналізу і обробки зображень з блока 16 надходять до блока 19, де вони записуються та зберігаються та до блока індикації 17, з якого оператор візуально зчитує інформацію про виконане дослідження. Таким чином, запропонований пристрій дозволяє автоматично визначати горизонтальні та вертикальні зміщення візирної осі зорової труби геодезичних приладів внаслідок руху фокусувального компоненту на всьому діапазоні його роботи в лабораторних умовах з підвищеною точністю. 2 UA 104444 C2 5 10 15 20 Джерела інформації: 1. Островський А. Л. Геодезія. 4.2: [підручник для вузів] / А. Л. Островський, А. І. Мороз, В. Л. Тарнавський. - Львів: НУ "Львівська політехніка", 2007. - С 53-60. 2. Островский А. Л. Геодезическое прибороведение / А. Л. Островский, Д. И. Маслич, В. Г. Гребенюк. - Львов: Высшая школа. Изд-во при Львов, ун-те, 1983. - С. 181-186. 3. Захаров А. И. Геодезические приборы: Справочник / А. И. Захаров. -М.: Недра, 1989.-С. 10-13. 4. Шевченко Т. Г. Геодезичні прилади: Підручник / Шевченко Т. Г., Мороз О. I., Тревого I. С; за редакцією Т. Г. Шевченка. - Львів: Видавництво НУ "Львівська політехніка", 2006. - С. 333335. 5. Елисеев СВ. Геодезические инструменты и приборы. Основы расчета, конструкции и особенности изготовления / Елисеев С. В. - [3-е изд., перераб. и доп.]. - М.: Недра, 1973. - С. 5960. 6. Зимин В. М. Коллиматор для проверки работы фокусирующей линзы трубы теодолита / В. М. Зимин // Геодезия и картография. - І984. -№7.-С. 17-18. 7. Справочник по инженерной геодезии / [Баран П. И., Видуев Н. Г., Войтенко С. П. и др.]; под общ. ред. Н. Г. Видуева. - К.: издательское объединение "Вища школа", головное изд-во, 1978. - С. 64-69. 8. Бурачек В. Г. Оптичний блок для одержання зображення віддалених предметів / Бурачек В. Г., Гончаренко О. С., Крячок С. Д. // Інженерна геодезія.-2002.-№. 47. - С 20-22. 9. Деклараційний патент України на корисну модель 32103, МПК (2006), G01С 11/00. Спосіб візування''цифровою камерою/ Бурачек В. Г., Мамонтова Л. С, Нисторяк І. О.; заявник та патентовласник ЧДІЕіУ. -№ 200711389; заявл. 15.10.2007; опубл. 12.05.2008, Бюл. № 9. 25 ФОРМУЛА ВИНАХОДУ 30 35 40 Пристрій для автоматичного контролю горизонтальних та вертикальних зміщень візирної осі зорової труби геодезичних приладів при перефокусуванні, що містить основу та встановлений на ній коліматор, який відрізняється тим, що коліматор обладнаний плоскопаралельною пластиною з напівпрозорим дзеркалом, фотоприймальною матрицею, трипельпризмою з механізмом переміщення її за напрямом оптичної осі коліматора, жорстко закріпленим на основі дзеркалом, оберненим робочою площиною до трипельпризми і перпендикулярним до напряму оптичної осі коліматора, електронними блоками: обробки і аналізу зображень, управління фокусуванням, індикації, запису та збереження інформації, при цьому перший вихід фотоприймальної матриці електрично зв'язаний з першим входом блока обробки і аналізу зображень, другий вихід електрично зв'язаний з входом блока управління автофокусуванням; перший вихід блока управління автофокусуванням електрично зв'язаний з другим входом блока обробки і аналізу зображень, другий вихід електрично зв'язаний з механізмом переміщення трипельпризми; перший вихід блока обробки і аналізу зображень електрично зв'язаний з входом блока запису та збереження інформації, другий вихід електрично зв'язаний з входом блок індикації. 3 UA 104444 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
