Талевий блок

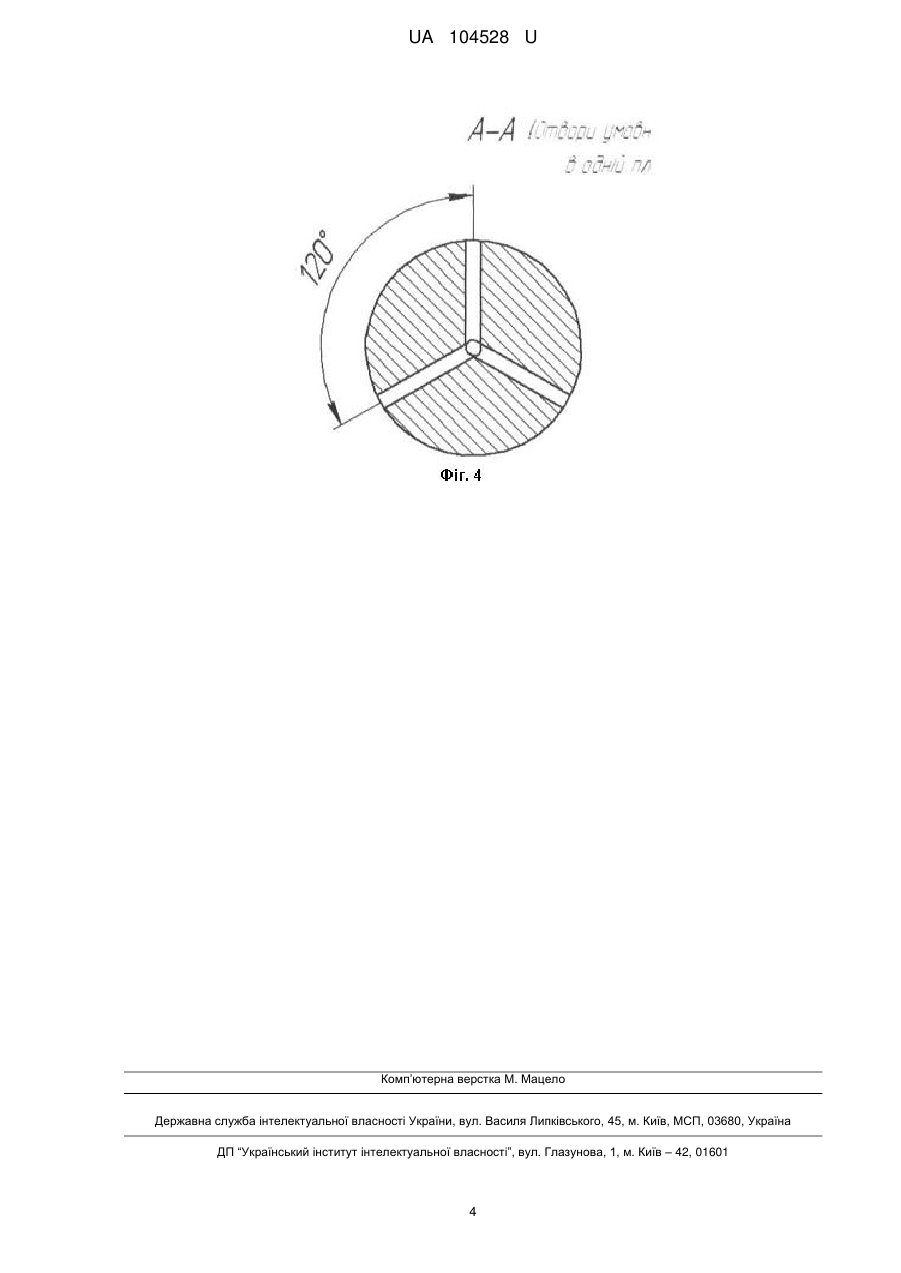

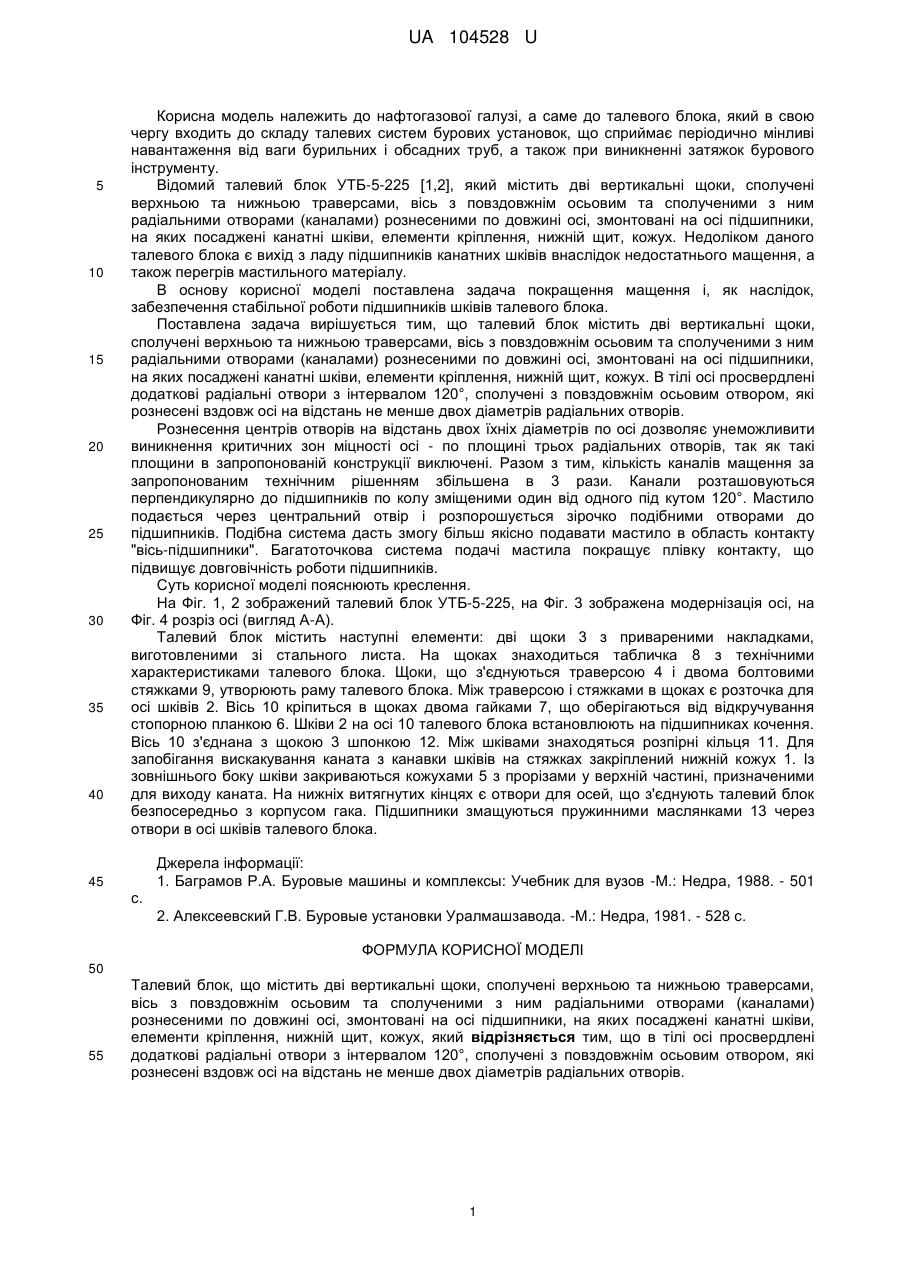

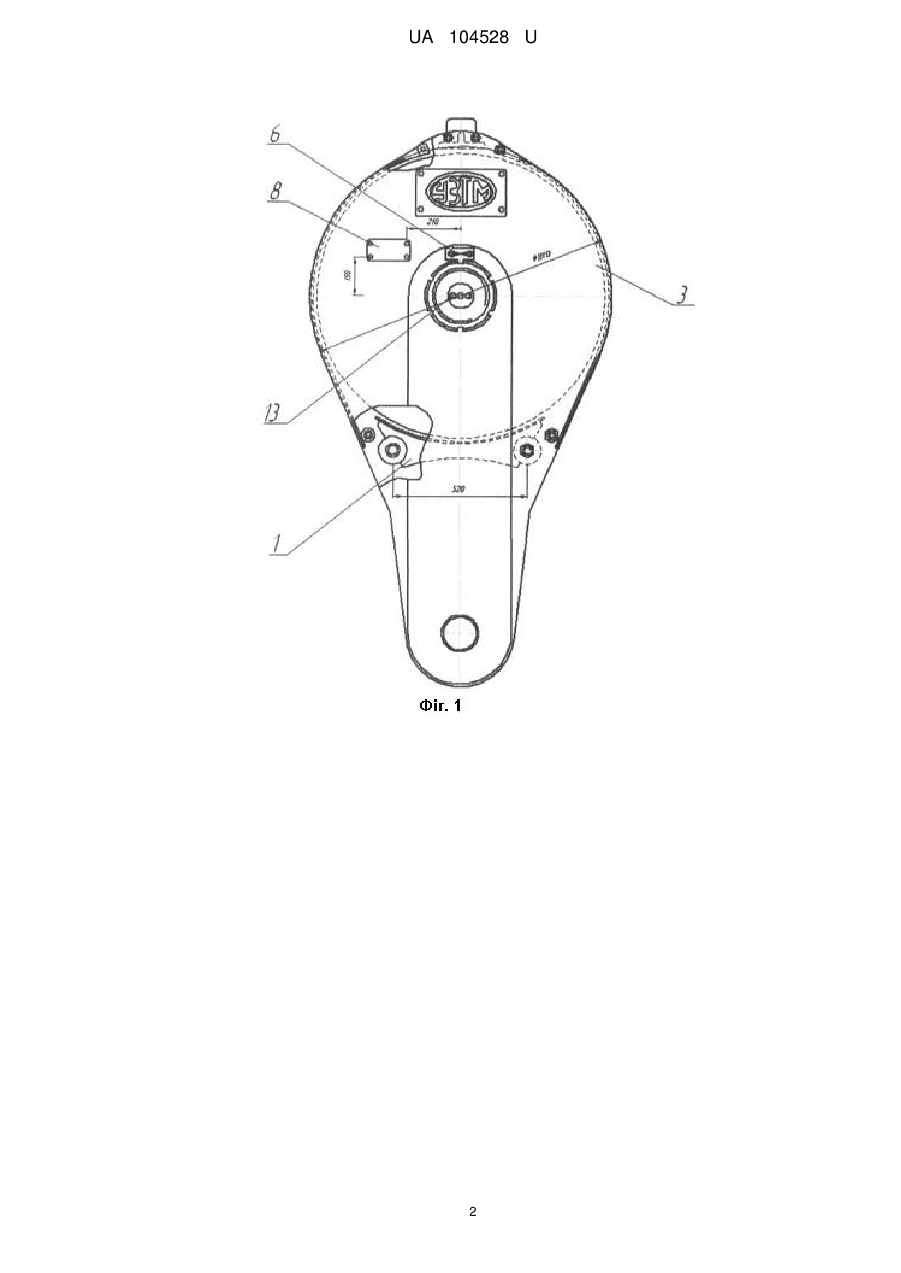

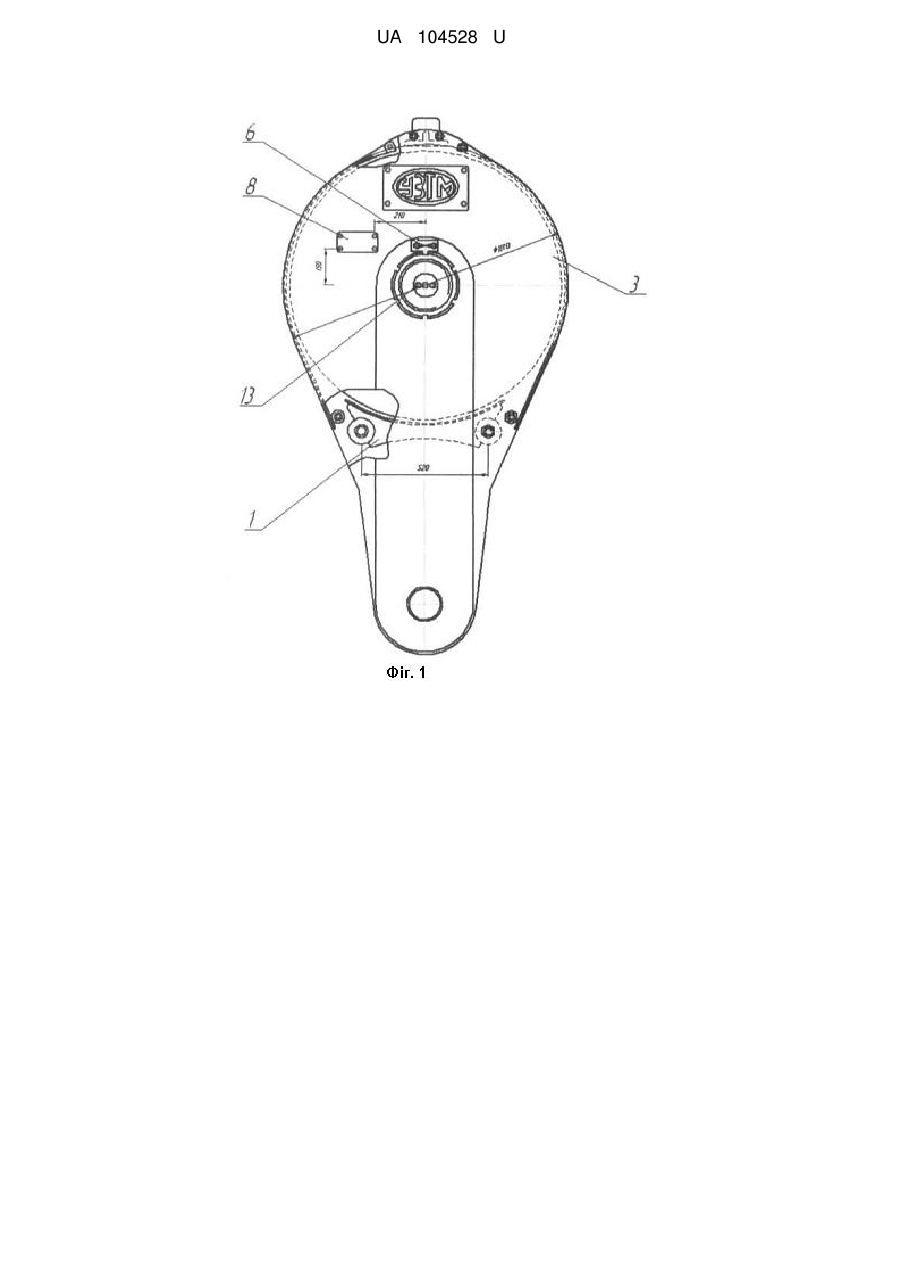

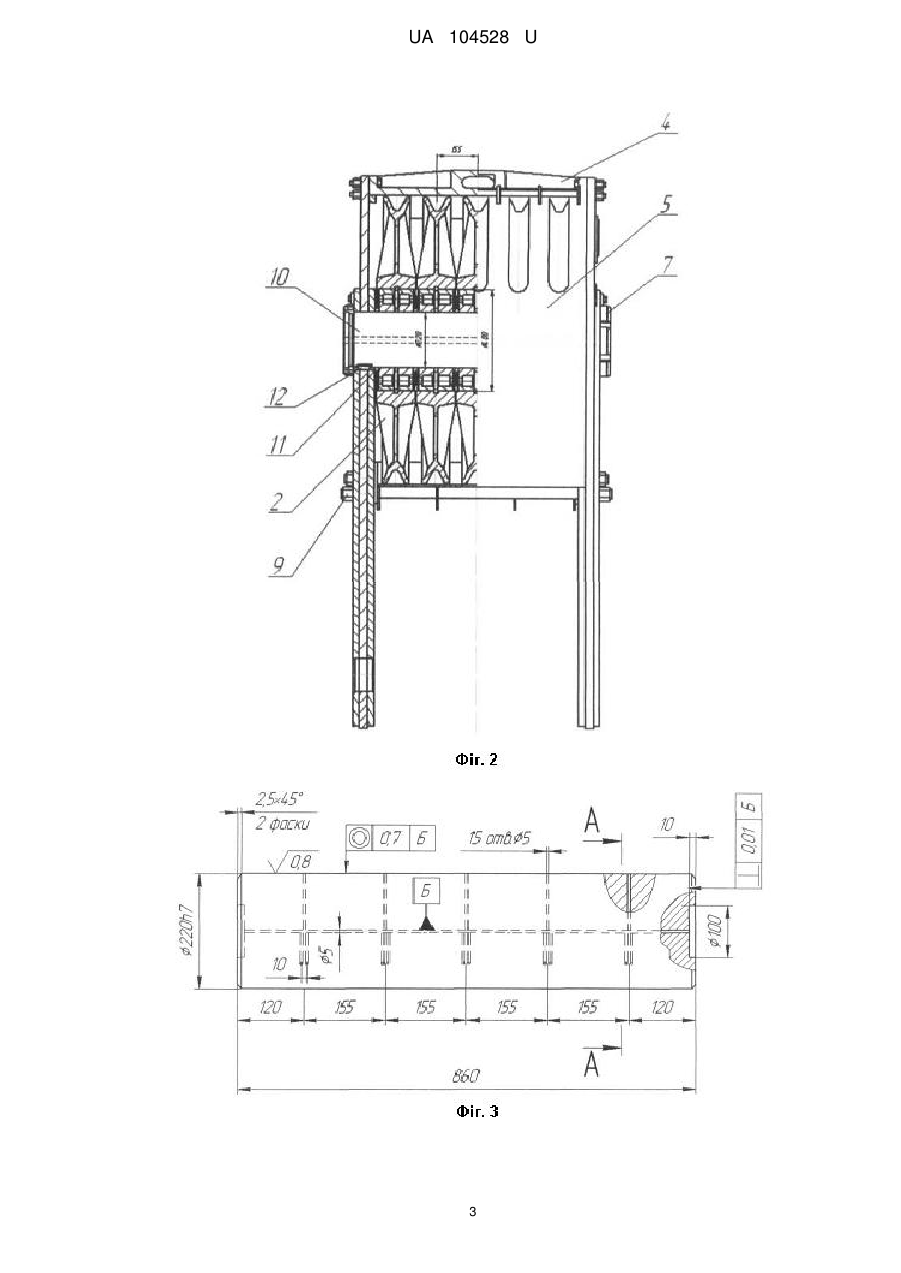

Реферат: Талевий блок містить дві вертикальні щоки, сполучені верхньою та нижньою траверсами, вісь з повздовжнім осьовим та сполученими з ним радіальними отворами (каналами) рознесеними по довжині осі, змонтовані на осі підшипники, на яких посаджені канатні шківи, елементи кріплення, нижній щит, кожух. В тілі осі просвердлені додаткові радіальні отвори з інтервалом 120°, сполучені з повздовжнім осьовим отвором, які рознесені вздовж осі на відстань не менше двох діаметрів радіальних отворів. UA 104528 U (12) UA 104528 U UA 104528 U 5 10 15 20 25 30 35 40 Корисна модель належить до нафтогазової галузі, а саме до талевого блока, який в свою чергу входить до складу талевих систем бурових установок, що сприймає періодично мінливі навантаження від ваги бурильних і обсадних труб, а також при виникненні затяжок бурового інструменту. Відомий талевий блок УТБ-5-225 [1,2], який містить дві вертикальні щоки, сполучені верхньою та нижньою траверсами, вісь з повздовжнім осьовим та сполученими з ним радіальними отворами (каналами) рознесеними по довжині осі, змонтовані на осі підшипники, на яких посаджені канатні шківи, елементи кріплення, нижній щит, кожух. Недоліком даного талевого блока є вихід з ладу підшипників канатних шківів внаслідок недостатнього мащення, а також перегрів мастильного матеріалу. В основу корисної моделі поставлена задача покращення мащення і, як наслідок, забезпечення стабільної роботи підшипників шківів талевого блока. Поставлена задача вирішується тим, що талевий блок містить дві вертикальні щоки, сполучені верхньою та нижньою траверсами, вісь з повздовжнім осьовим та сполученими з ним радіальними отворами (каналами) рознесеними по довжині осі, змонтовані на осі підшипники, на яких посаджені канатні шківи, елементи кріплення, нижній щит, кожух. В тілі осі просвердлені додаткові радіальні отвори з інтервалом 120°, сполучені з повздовжнім осьовим отвором, які рознесені вздовж осі на відстань не менше двох діаметрів радіальних отворів. Рознесення центрів отворів на відстань двох їхніх діаметрів по осі дозволяє унеможливити виникнення критичних зон міцності осі - по площині трьох радіальних отворів, так як такі площини в запропонованій конструкції виключені. Разом з тим, кількість каналів мащення за запропонованим технічним рішенням збільшена в 3 рази. Канали розташовуються перпендикулярно до підшипників по колу зміщеними один від одного під кутом 120°. Мастило подається через центральний отвір і розпорошується зірочко подібними отворами до підшипників. Подібна система дасть змогу більш якісно подавати мастило в область контакту "вісь-підшипники". Багатоточкова система подачі мастила покращує плівку контакту, що підвищує довговічність роботи підшипників. Суть корисної моделі пояснюють креслення. На Фіг. 1, 2 зображений талевий блок УТБ-5-225, на Фіг. 3 зображена модернізація осі, на Фіг. 4 розріз осі (вигляд А-А). Талевий блок містить наступні елементи: дві щоки 3 з привареними накладками, виготовленими зі стального листа. На щоках знаходиться табличка 8 з технічними характеристиками талевого блока. Щоки, що з'єднуються траверсою 4 і двома болтовими стяжками 9, утворюють раму талевого блока. Між траверсою і стяжками в щоках є розточка для осі шківів 2. Вісь 10 кріпиться в щоках двома гайками 7, що оберігаються від відкручування стопорною планкою 6. Шківи 2 на осі 10 талевого блока встановлюють на підшипниках кочення. Вісь 10 з'єднана з щокою 3 шпонкою 12. Між шківами знаходяться розпірні кільця 11. Для запобігання вискакування каната з канавки шківів на стяжках закріплений нижній кожух 1. Із зовнішнього боку шківи закриваються кожухами 5 з прорізами у верхній частині, призначеними для виходу каната. На нижніх витягнутих кінцях є отвори для осей, що з'єднують талевий блок безпосередньо з корпусом гака. Підшипники змащуються пружинними маслянками 13 через отвори в осі шківів талевого блока. Джерела інформації: 1. Баграмов Р.А. Буровые машины и комплексы: Учебник для вузов -М.: Недра, 1988. - 501 45 с. 2. Алексеевский Г.В. Буровые установки Уралмашзавода. -М.: Недра, 1981. - 528 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Талевий блок, що містить дві вертикальні щоки, сполучені верхньою та нижньою траверсами, вісь з повздовжнім осьовим та сполученими з ним радіальними отворами (каналами) рознесеними по довжині осі, змонтовані на осі підшипники, на яких посаджені канатні шківи, елементи кріплення, нижній щит, кожух, який відрізняється тим, що в тілі осі просвердлені додаткові радіальні отвори з інтервалом 120°, сполучені з повздовжнім осьовим отвором, які рознесені вздовж осі на відстань не менше двох діаметрів радіальних отворів. 1 UA 104528 U 2 UA 104528 U 3 UA 104528 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
