Верстат-качалка

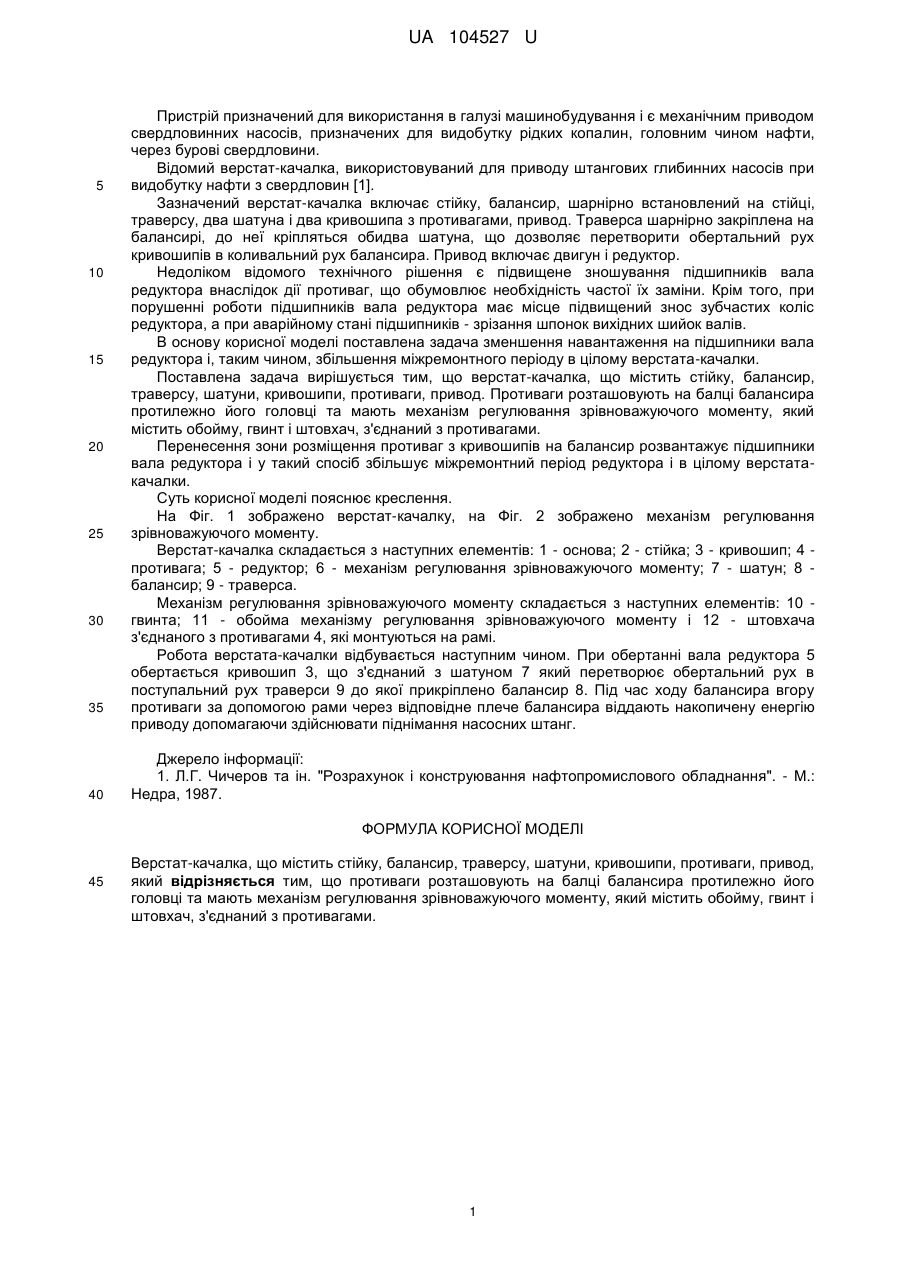

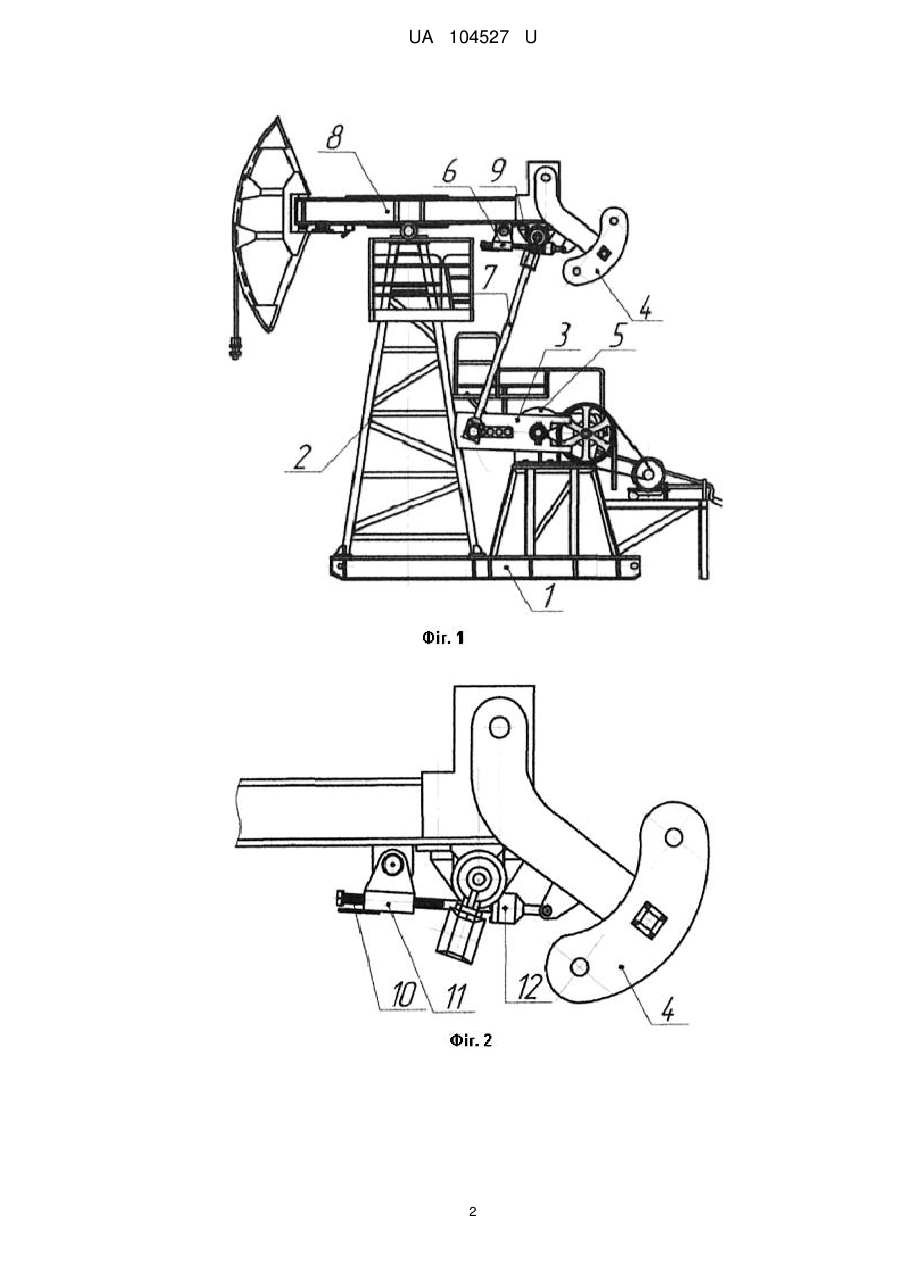

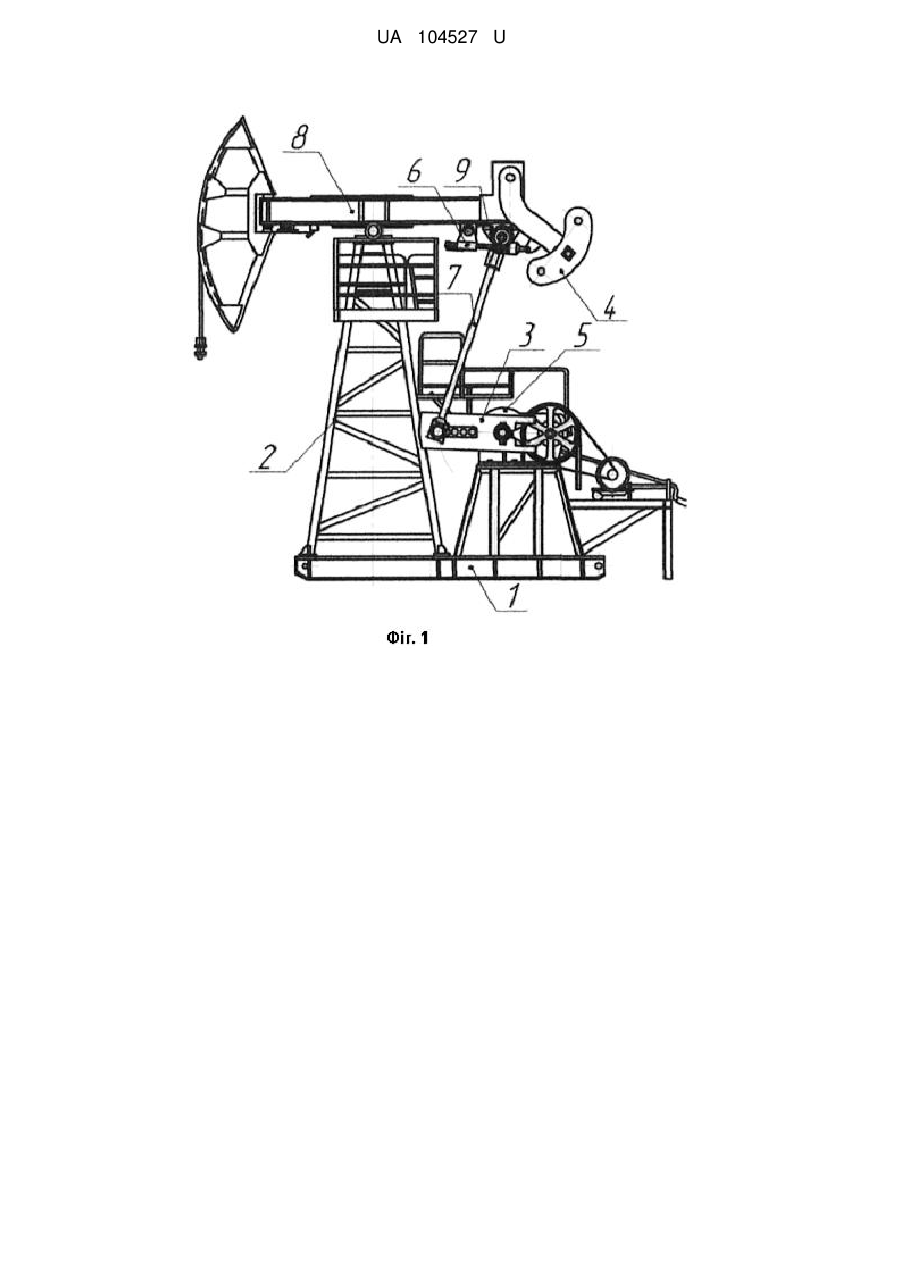

Реферат: Верстат-качалка, що містить стійку, балансир, траверсу, шатуни, кривошипи, противаги, привод. Противаги розташовують на балці балансира протилежно його головці та мають механізм регулювання зрівноважуючого моменту, який містить обойму, гвинт і штовхач, з'єднаний з противагами. UA 104527 U (12) UA 104527 U UA 104527 U 5 10 15 20 25 30 35 40 Пристрій призначений для використання в галузі машинобудування і є механічним приводом свердловинних насосів, призначених для видобутку рідких копалин, головним чином нафти, через бурові свердловини. Відомий верстат-качалка, використовуваний для приводу штангових глибинних насосів при видобутку нафти з свердловин [1]. Зазначений верстат-качалка включає стійку, балансир, шарнірно встановлений на стійці, траверсу, два шатуна і два кривошипа з противагами, привод. Траверса шарнірно закріплена на балансирі, до неї кріпляться обидва шатуна, що дозволяє перетворити обертальний рух кривошипів в коливальний рух балансира. Привод включає двигун і редуктор. Недоліком відомого технічного рішення є підвищене зношування підшипників вала редуктора внаслідок дії противаг, що обумовлює необхідність частої їх заміни. Крім того, при порушенні роботи підшипників вала редуктора має місце підвищений знос зубчастих коліс редуктора, а при аварійному стані підшипників - зрізання шпонок вихідних шийок валів. В основу корисної моделі поставлена задача зменшення навантаження на підшипники вала редуктора і, таким чином, збільшення міжремонтного періоду в цілому верстата-качалки. Поставлена задача вирішується тим, що верстат-качалка, що містить стійку, балансир, траверсу, шатуни, кривошипи, противаги, привод. Противаги розташовують на балці балансира протилежно його головці та мають механізм регулювання зрівноважуючого моменту, який містить обойму, гвинт і штовхач, з'єднаний з противагами. Перенесення зони розміщення противаг з кривошипів на балансир розвантажує підшипники вала редуктора і у такий спосіб збільшує міжремонтний період редуктора і в цілому верстатакачалки. Суть корисної моделі пояснює креслення. На Фіг. 1 зображено верстат-качалку, на Фіг. 2 зображено механізм регулювання зрівноважуючого моменту. Верстат-качалка складається з наступних елементів: 1 - основа; 2 - стійка; 3 - кривошип; 4 противага; 5 - редуктор; 6 - механізм регулювання зрівноважуючого моменту; 7 - шатун; 8 балансир; 9 - траверса. Механізм регулювання зрівноважуючого моменту складається з наступних елементів: 10 гвинта; 11 - обойма механізму регулювання зрівноважуючого моменту і 12 - штовхача з'єднаного з противагами 4, які монтуються на рамі. Робота верстата-качалки відбувається наступним чином. При обертанні вала редуктора 5 обертається кривошип 3, що з'єднаний з шатуном 7 який перетворює обертальний рух в поступальний рух траверси 9 до якої прикріплено балансир 8. Під час ходу балансира вгору противаги за допомогою рами через відповідне плече балансира віддають накопичену енергію приводу допомагаючи здійснювати піднімання насосних штанг. Джерело інформації: 1. Л.Г. Чичеров та ін. "Розрахунок і конструювання нафтопромислового обладнання". - М.: Недра, 1987. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Верстат-качалка, що містить стійку, балансир, траверсу, шатуни, кривошипи, противаги, привод, який відрізняється тим, що противаги розташовують на балці балансира протилежно його головці та мають механізм регулювання зрівноважуючого моменту, який містить обойму, гвинт і штовхач, з'єднаний з противагами. 1 UA 104527 U 2 UA 104527 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
