Фреза відрізна

Фреза відрізна, що містить робочу частину з різальними зубами і затискну частину у вигляді кріпильного отвору з шпонковим пазом, яка відрізняється тим, що різальні зуби на робочій частині розташовані групами по три зуби в кожній, причо Винахід відноситься до конструкції відрізних фрез і може знайти широке використання в машинобудуванні, зокрема у інструментальному виробництві, при виготовленні та експлуатації відрізних фрез для порізки різних матеріалів ВІДОМІ конструкції дискових відрізних фрез з розділенням зрізу по ширині за рахунок створення різноманітних перехідних крайок різних на суміжних зубах Для покращення процесу стружкоутворення використовують різні способи ступінчастої заточки фрез (див ГОСТ 2679-93 "Фрези прорізні (ШЛІЦЬОВІ) та відрізні", Київ, 1994) Ці фрези являють собою диск з розташованими по його периметру зубами з постійними на всьому протязі ріжучої крайки кутами у плані Використання ступінчатої заточки зубів дозволяє зменшити ширину зрізу, сприяє порівняно вільному розміщенню стружки в стружечній канавці Проте, практичне здійснення цих способів ускладнює процес виготовлення та перезаточок фрез в процесі експлуатації, не забезпечує якісного розділення стружки В основу винаходу поставлена задача розробки конструкції фрези відрізної, в якій за рахунок утворення груп з трьох зубів з різними кутами нахилу стружечних канавок забезпечувалось би розділення стружки по ширині Поставлене завдання вирішується тим, що у фрезі відрізній, що містить робочу частину з ріжучими зубами и затискну частину у вигляді кріпильного отвору з шпоночним пазом, згідно з винахо му кути нахилу стружкових канавок в групі зубів дорівнюють +т|,0°,-т| а кут в плані с групи зубів р дорівнює tgcp = c o s ( a + y)ctgT| cos(a + у - s) Де у - передній кут у вершинній точці зуба, a - задній кут, s - кутовий крок зубів, ті - кут нахилу стружкової канавки дом, ріжучі зуби на робочій частині розташовані групами потри зуба в кожній, причому кути нахилу стружечних канавок в групі зубів дорівнюють + т|,0°,-т|, а кут в плані с групи зубів дорівнює р cos(a + y)ctgri tg

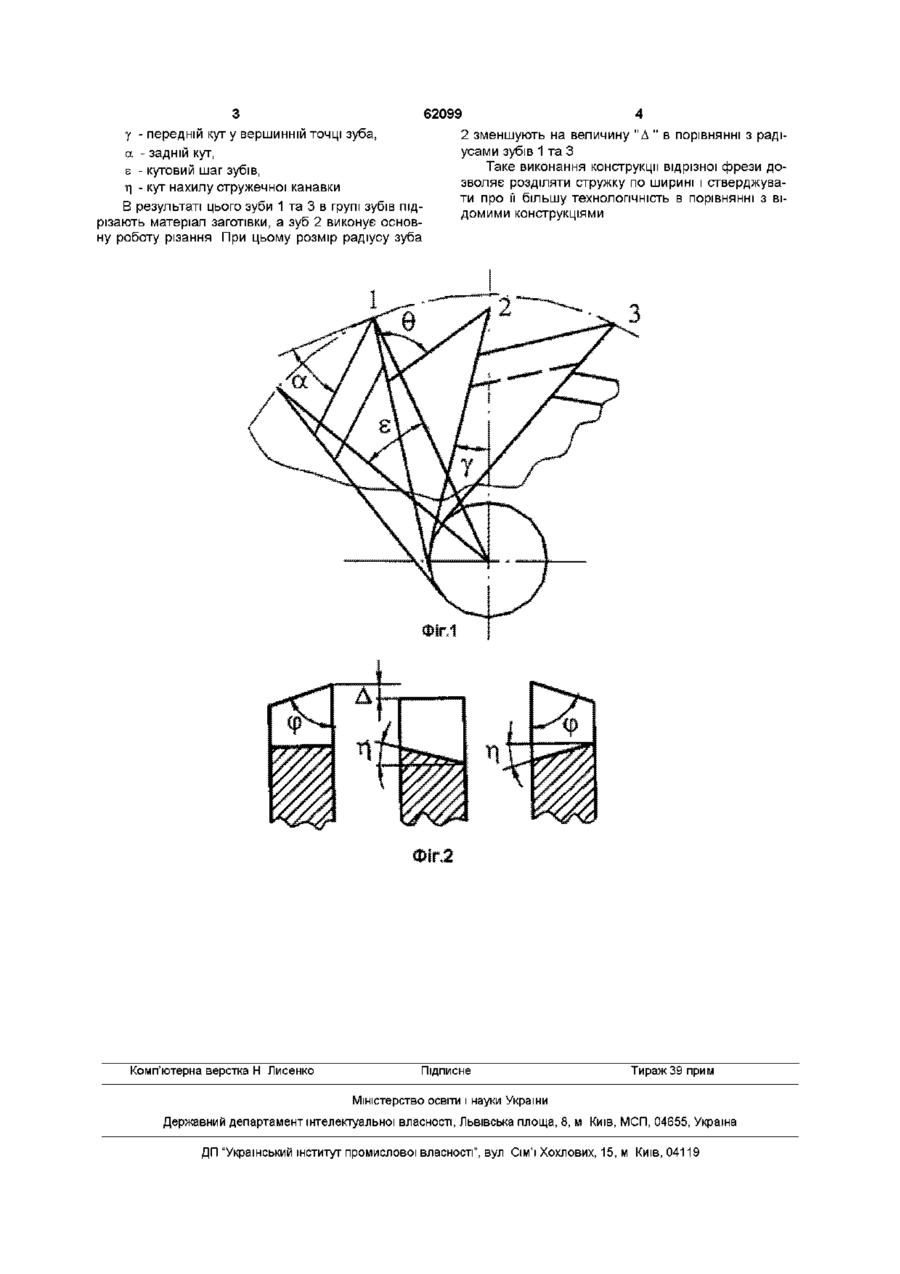

о (О у - передній кут у вершинній точці зуба, а - задній кут, s - кутовий шаг зубів, ті - кут нахилу стружечної канавки В результаті цього зуби 1 та 3 в групі зубів підрізають матеріал заготівки, а зуб 2 виконує основну роботу різання При цьому розмір радіусу зуба Комп'ютерна верстка Н Лисенко 62099 2 зменшують на величину " Д " в порівнянні з радіусами зубів 1 та З Таке виконання конструкції відрізної фрези дозволяє розділяти стружку по ширині і стверджувати про її більшу технологічність в порівнянні з відомими конструкціями Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
