Шихта для керамічного резистивного матеріалу
Номер патенту: 1046
Опубліковано: 25.03.1994
Автори: Шипілова Лариса Олександрівна, Касьяненко Олександр Антонович, Гнесін Георгій Гдалієвич, Петровський Віталій Ярославович, Гервіц Євген Ілліч
Формула / Реферат
Шихта для керамического резистивного материала с регулируемым электросопротивлением, содержащая нитрид кремния, карбид кремния и оксиды магния и/или алюминия, отличающаяся тем, что, с целью уменьшения коэффициента нелинейности материала и повышсния выхода изделий со стабильными значениями удельного объемного электросопротивления, она содержит карбид кремния с размером частиц 10—120 мкм, а нитрид кремния взят b-модификации при следующем содержании компонентов, об.%:
карбид кремния с размером частиц 10—120 мкм 10—30
нитрид кремния b-модификации 60—87,5
оксид магния и/или оксид алюминия 2,5—10.
Текст

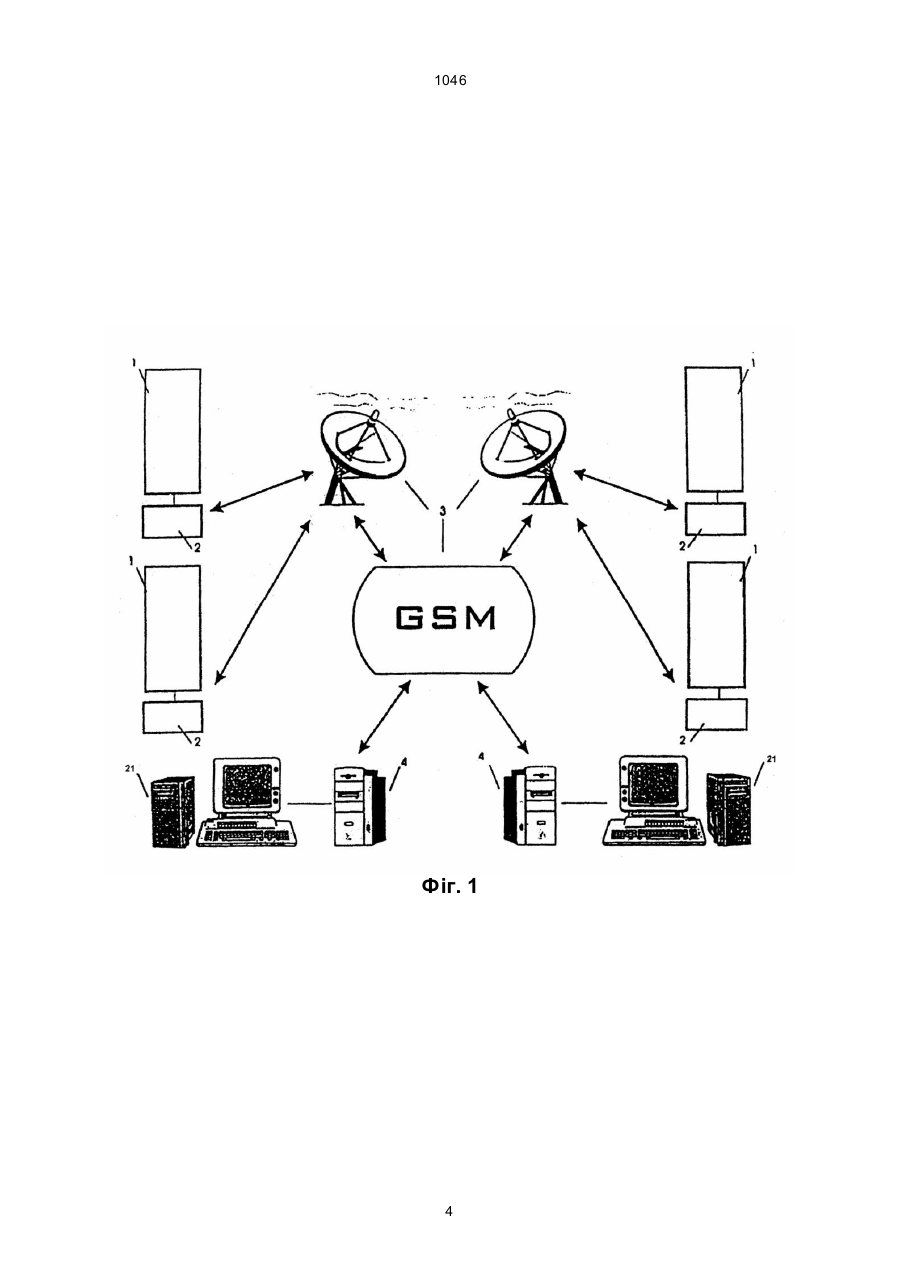

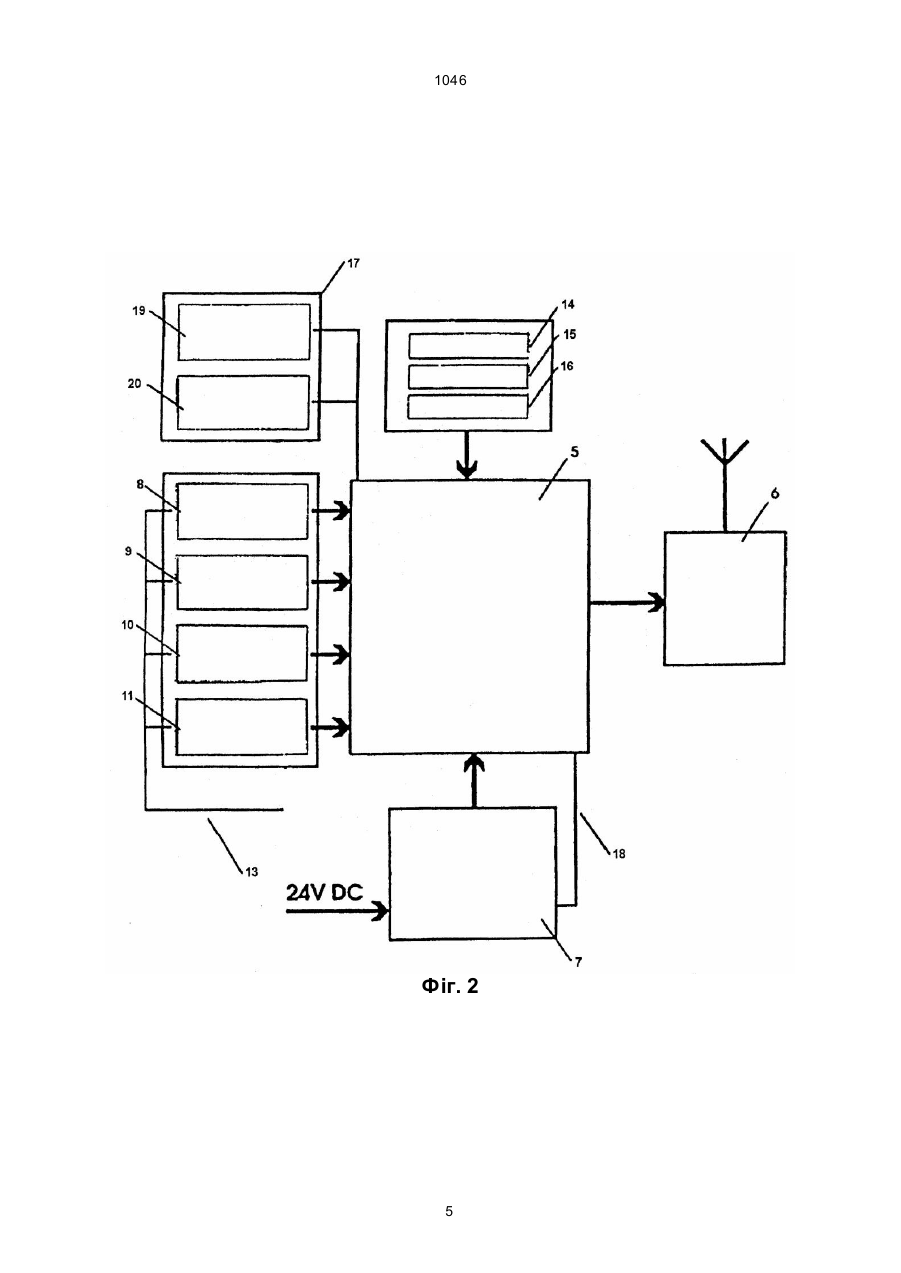

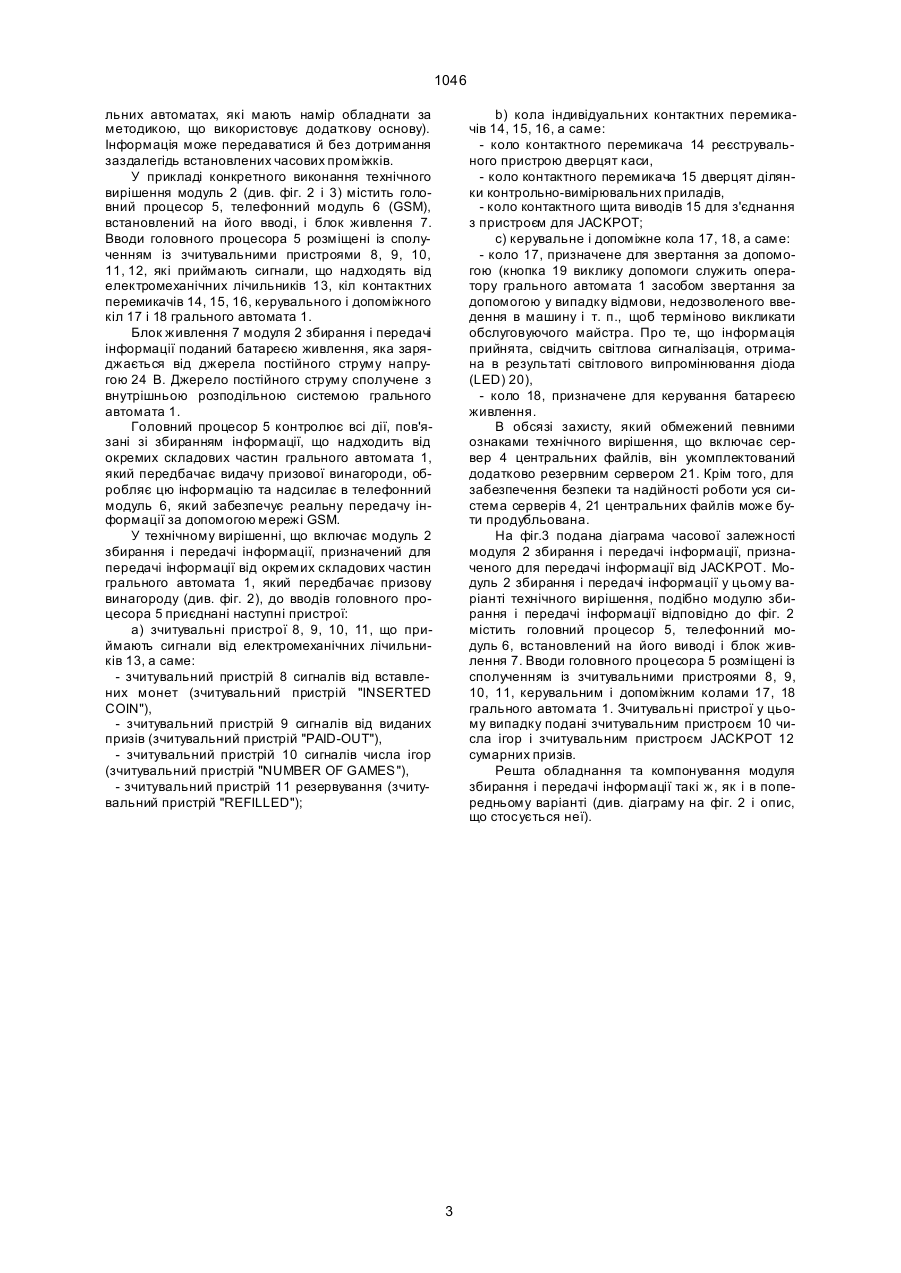

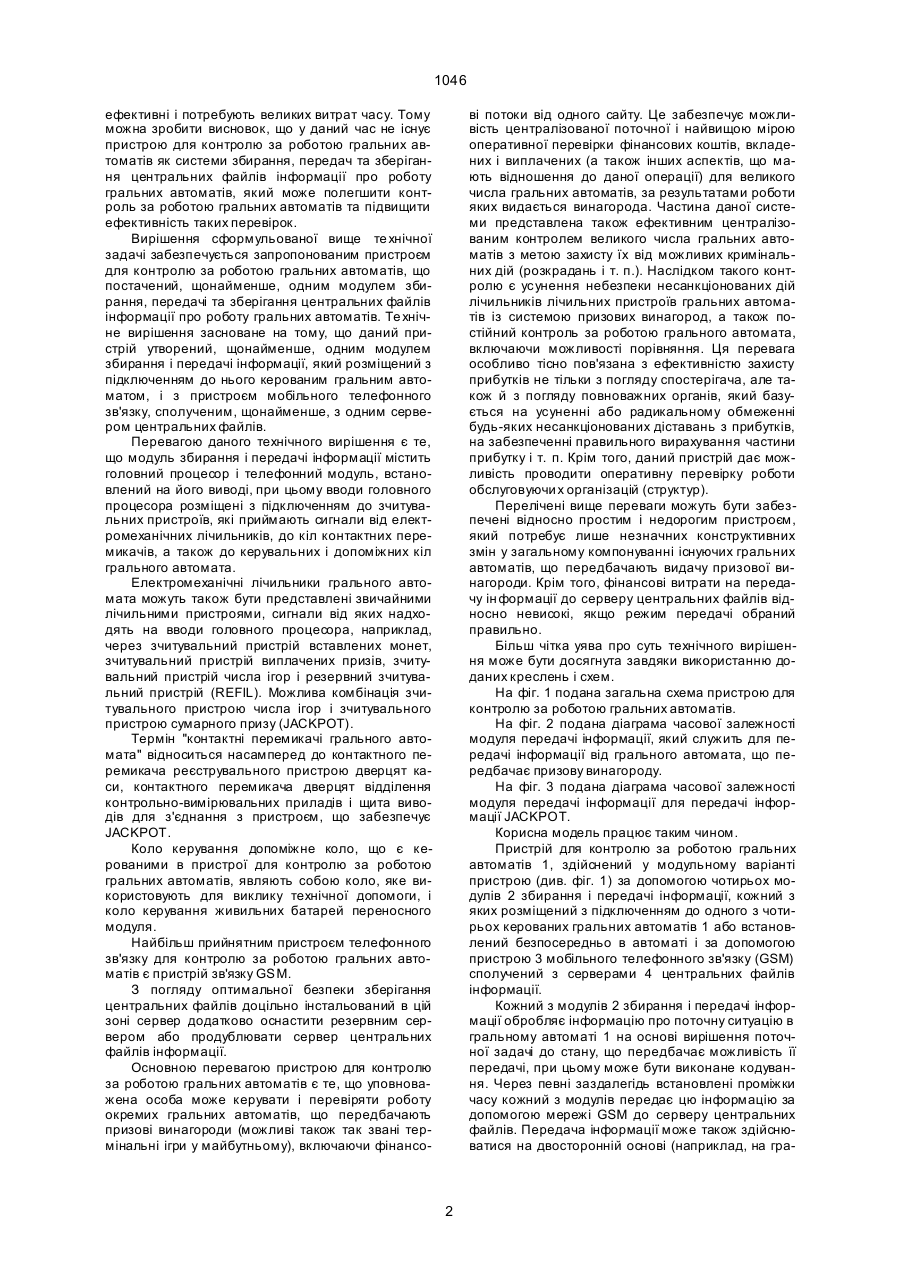

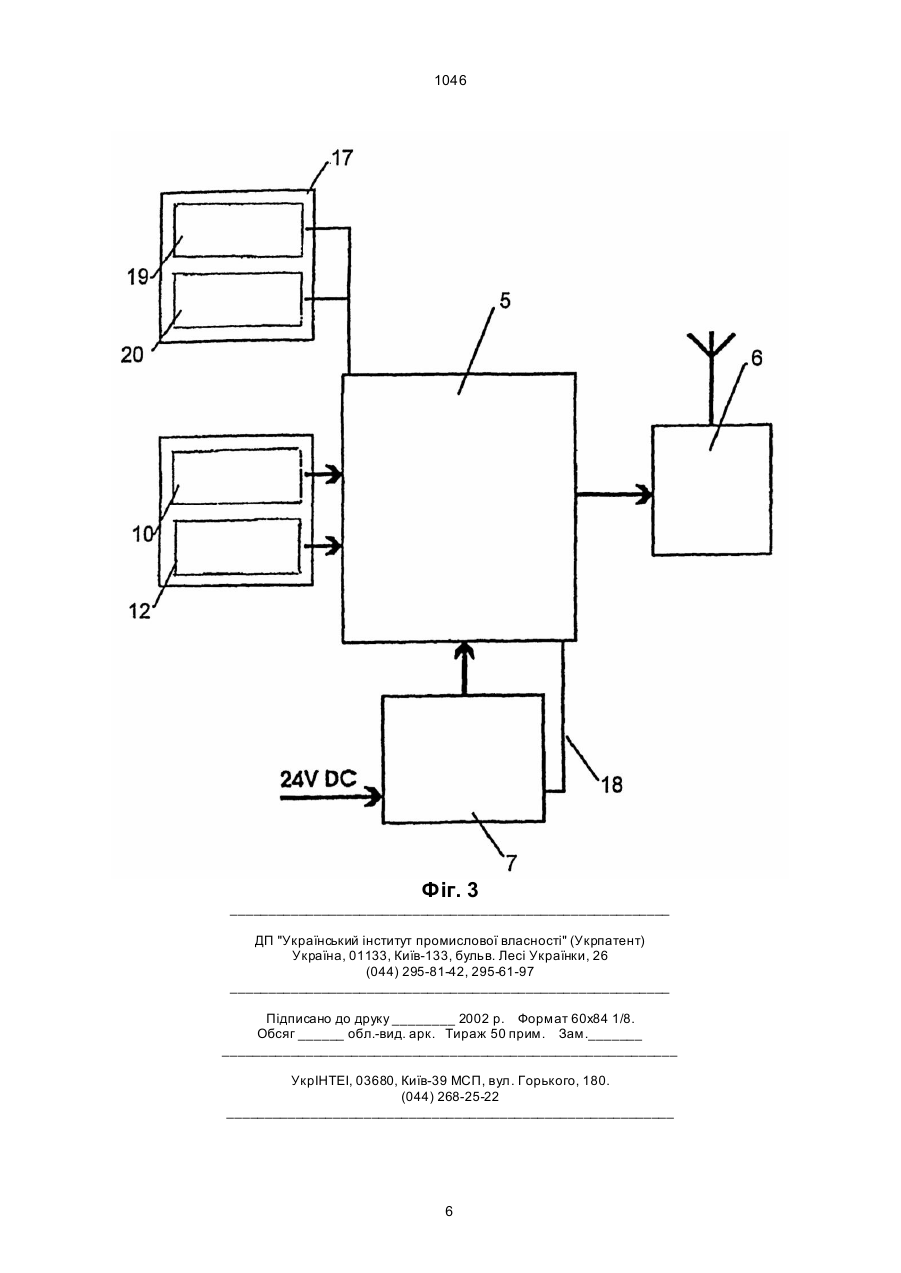

1. Пристрій для контролю за роботою гральних автоматів, який відрізняється тим, що утворений, щонайменше, одним модулем збирання і передачі інформації, який розміщений з підключенням до нього керованим гральним автоматом і з пристроєм мобільного телефонного зв'язку, сполученим, щонайменше, з одним сервером центральних файлів. 2. Пристрій для контролю за роботою гральних автоматів за п. 1, який відрізняється тим, що модуль збирання і передачі інформації містить головний процесор і телефонний модуль, встановлений на його виводі, при цьому ввід головного процесора розміщений із сполученням з зчитувальними пристроями, які приймають сигнали, що надходять від електромеханічних лічильників, ланцюгів контактних перемикачів та керувального і допоміжного ланцюгів грального автомата. 3. Пристрій для контролю за роботою гральних автоматів за п. 2, який відрізняється тим, що зчитувальні пристрої подані зчитувальним пристроєм монет, які вводяться, зчитувальним пристроєм ви U (54) ПРИСТРІЙ ДЛЯ КОНТРОЛЮ З А РОБОТОЮ ГРАЛЬНИХ АВТОМАТІВ 1046 ефективні і потребують великих витрат часу. Тому можна зробити висновок, що у даний час не існує пристрою для контролю за роботою гральних автоматів як системи збирання, передач та зберігання центральних файлів інформації про роботу гральних автоматів, який може полегшити контроль за роботою гральних автоматів та підвищити ефективність таких перевірок. Вирішення сформульованої вище те хнічної задачі забезпечується запропонованим пристроєм для контролю за роботою гральних автоматів, що постачений, щонайменше, одним модулем збирання, передачі та зберігання центральних файлів інформації про роботу гральних автоматів. Те хнічне вирішення засноване на тому, що даний пристрій утворений, щонайменше, одним модулем збирання і передачі інформації, який розміщений з підключенням до нього керованим гральним автоматом, і з пристроєм мобільного телефонного зв'язку, сполученим, щонайменше, з одним сервером центральних файлів. Перевагою даного технічного вирішення є те, що модуль збирання і передачі інформації містить головний процесор і телефонний модуль, встановлений на його виводі, при цьому вводи головного процесора розміщені з підключенням до зчитувальних пристроїв, які приймають сигнали від електромеханічних лічильників, до кіл контактних перемикачів, а також до керувальних і допоміжних кіл грального автомата. Електромеханічні лічильники грального автомата можуть також бути представлені звичайними лічильними пристроями, сигнали від яких надходять на вводи головного процесора, наприклад, через зчитувальний пристрій вставлених монет, зчитувальний пристрій виплачених призів, зчитувальний пристрій числа ігор і резервний зчитувальний пристрій (REFIL). Можлива комбінація зчитувального пристрою числа ігор і зчитувального пристрою сумарного призу (JACKPOT). Термін "контактні перемикачі грального автомата" відноситься насамперед до контактного перемикача реєструвального пристрою дверцят каси, контактного перемикача дверцят відділення контрольно-вимірювальних приладів і щита виводів для з'єднання з пристроєм, що забезпечує JACKPOT. Коло керування допоміжне коло, що є керованими в пристрої для контролю за роботою гральних автоматів, являють собою коло, яке використовують для виклику технічної допомоги, і коло керування живильних батарей переносного модуля. Найбільш прийнятним пристроєм телефонного зв'язку для контролю за роботою гральних автоматів є пристрій зв'язку GSM. З погляду оптимальної безпеки зберігання центральних файлів доцільно інстальований в цій зоні сервер додатково оснастити резервним сервером або продублювати сервер центральних файлів інформації. Основною перевагою пристрою для контролю за роботою гральних автоматів є те, що уповноважена особа може керувати і перевіряти роботу окремих гральних автоматів, що передбачають призові винагороди (можливі також так звані термінальні ігри у майбутньому), включаючи фінансо ві потоки від одного сайту. Це забезпечує можливість централізованої поточної і найвищою мірою оперативної перевірки фінансових коштів, вкладених і виплачених (а також інших аспектів, що мають відношення до даної операції) для великого числа гральних автоматів, за результатами роботи яких видається винагорода. Частина даної системи представлена також ефективним централізованим контролем великого числа гральних автоматів з метою захисту їх від можливих кримінальних дій (розкрадань і т. п.). Наслідком такого контролю є усунення небезпеки несанкціонованих дій лічильників лічильних пристроїв гральних автоматів із системою призових винагород, а також постійний контроль за роботою грального автомата, включаючи можливості порівняння. Ця перевага особливо тісно пов'язана з ефективністю захисту прибутків не тільки з погляду спостерігача, але також й з погляду повноважних органів, який базується на усуненні або радикальному обмеженні будь-яких несанкціонованих діставань з прибутків, на забезпеченні правильного вирахування частини прибутку і т. п. Крім того, даний пристрій дає можливість проводити оперативну перевірку роботи обслуговуючи х організацій (структур). Перелічені вище переваги можуть бути забезпечені відносно простим і недорогим пристроєм, який потребує лише незначних конструктивних змін у загальному компонуванні існуючих гральних автоматів, що передбачають видачу призової винагороди. Крім того, фінансові витрати на передачу ін формації до серверу центральних файлів відносно невисокі, якщо режим передачі обраний правильно. Більш чітка уява про суть технічного вирішення може бути досягнута завдяки використанню доданих креслень і схем. На фіг. 1 подана загальна схема пристрою для контролю за роботою гральних автоматів. На фіг. 2 подана діаграма часової залежності модуля передачі інформації, який служить для передачі інформації від грального автомата, що передбачає призову винагороду. На фіг. 3 подана діаграма часової залежності модуля передачі інформації для передачі інформації JACKPOT. Корисна модель працює таким чином. Пристрій для контролю за роботою гральних автоматів 1, здійснений у модульному варіанті пристрою (див. фіг. 1) за допомогою чотирьох модулів 2 збирання і передачі інформації, кожний з яких розміщений з підключенням до одного з чотирьох керованих гральних автоматів 1 або встановлений безпосередньо в автоматі і за допомогою пристрою 3 мобільного телефонного зв'язку (GSM) сполучений з серверами 4 центральних файлів інформації. Кожний з модулів 2 збирання і передачі інформації обробляє інформацію про поточну ситуацію в гральному автоматі 1 на основі вирішення поточної задачі до стану, що передбачає можливість її передачі, при цьому може бути виконане кодування. Через певні заздалегідь встановлені проміжки часу кожний з модулів передає цю інформацію за допомогою мережі GSM до серверу центральних файлів. Передача інформації може також здійснюватися на двосторонній основі (наприклад, на гра 2 1046 льних автоматах, які мають намір обладнати за методикою, що використовує додаткову основу). Інформація може передаватися й без дотримання заздалегідь встановлених часових проміжків. У прикладі конкретного виконання технічного вирішення модуль 2 (див. фіг. 2 і 3) містить головний процесор 5, телефонний модуль 6 (GSM), встановлений на його вводі, і блок живлення 7. Вводи головного процесора 5 розміщені із сполученням із зчитувальними пристроями 8, 9, 10, 11, 12, які приймають сигнали, що надходять від електромеханічних лічильників 13, кіл контактних перемикачів 14, 15, 16, керувального і допоміжного кіл 17 і 18 грального автомата 1. Блок живлення 7 модуля 2 збирання і передачі інформації поданий батареєю живлення, яка заряджається від джерела постійного струму напругою 24 В. Джерело постійного струму сполучене з внутрішньою розподільною системою грального автомата 1. Головний процесор 5 контролює всі дії, пов'язані зі збиранням інформації, що надходить від окремих складових частин грального автомата 1, який передбачає видачу призової винагороди, обробляє цю інформацію та надсилає в телефонний модуль 6, який забезпечує реальну передачу інформації за допомогою мережі GSM. У технічному вирішенні, що включає модуль 2 збирання і передачі інформації, призначений для передачі інформації від окремих складових частин грального автомата 1, який передбачає призову винагороду (див. фіг. 2), до вводів головного процесора 5 приєднані наступні пристрої: a) зчитувальні пристрої 8, 9, 10, 11, що приймають сигнали від електромеханічних лічильників 13, а саме: - зчитувальний пристрій 8 сигналів від вставлених монет (зчитувальний пристрій "INSERTED COIN"), - зчитувальний пристрій 9 сигналів від виданих призів (зчитувальний пристрій "PAID-OUT"), - зчитувальний пристрій 10 сигналів числа ігор (зчитувальний пристрій "NUMBER OF GAMES"), - зчитувальний пристрій 11 резервування (зчитувальний пристрій "REFILLED"); b) кола індивідуальних контактних перемикачів 14, 15, 16, а саме: - коло контактного перемикача 14 реєструвального пристрою дверцят каси, - коло контактного перемикача 15 дверцят ділянки контрольно-вимірювальних приладів, - коло контактного щита виводів 15 для з'єднання з пристроєм для JACKPOT; c) керувальне і допоміжне кола 17, 18, а саме: - коло 17, призначене для звертання за допомогою (кнопка 19 виклику допомоги служить оператору грального автомата 1 засобом звертання за допомогою у випадку відмови, недозволеного введення в машину і т. п., щоб терміново викликати обслуговуючого майстра. Про те, що інформація прийнята, свідчить світлова сигналізація, отримана в результаті світлового випромінювання діода (LED) 20), - коло 18, призначене для керування батареєю живлення. В обсязі захисту, який обмежений певними ознаками технічного вирішення, що включає сервер 4 центральних файлів, він укомплектований додатково резервним сервером 21. Крім того, для забезпечення безпеки та надійності роботи уся система серверів 4, 21 центральних файлів може бути продубльована. На фіг.3 подана діаграма часової залежності модуля 2 збирання і передачі інформації, призначеного для передачі інформації від JACKPOT. Модуль 2 збирання і передачі інформації у цьому варіанті технічного вирішення, подібно модулю збирання і передачі інформації відповідно до фіг. 2 містить головний процесор 5, телефонний модуль 6, встановлений на його виводі і блок живлення 7. Вводи головного процесора 5 розміщені із сполученням із зчитувальними пристроями 8, 9, 10, 11, керувальним і допоміжним колами 17, 18 грального автомата 1. Зчитувальні пристрої у цьому випадку подані зчитувальним пристроєм 10 числа ігор і зчитувальним пристроєм JACKPOT 12 сумарних призів. Решта обладнання та компонування модуля збирання і передачі інформації такі ж, як і в попередньому варіанті (див. діаграму на фіг. 2 і опис, що стосується неї). 3 1046 Фіг. 1 4 1046 Фіг. 2 5 1046 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 6
ДивитисяДодаткова інформація
Назва патенту англійськоюFurnace-charge for ceramic resistive material
Автори англійськоюHnesin Heorhii Hdaliievych, Hervits Yevhen Illich, Kasianenko Oleksandr Anatonovych, Petrovskyi Vitalii Yaroslavovych, Shypilova Larysa Oleksandrivna
Назва патенту російськоюШихта для керамического резистивного материала
Автори російськоюГнесин Георгий Гдалиевич, Гервиц Евгений Ильич, Касьяненко Александр Антонович, Петровский Виталий Ярославович, Шипилова Лариса Александровна
МПК / Мітки
Мітки: шихта, керамічного, матеріалу, резистивного
