Мобільний засіб відновлення і контролю технічного стану лісових мобільних енергетичних засобів

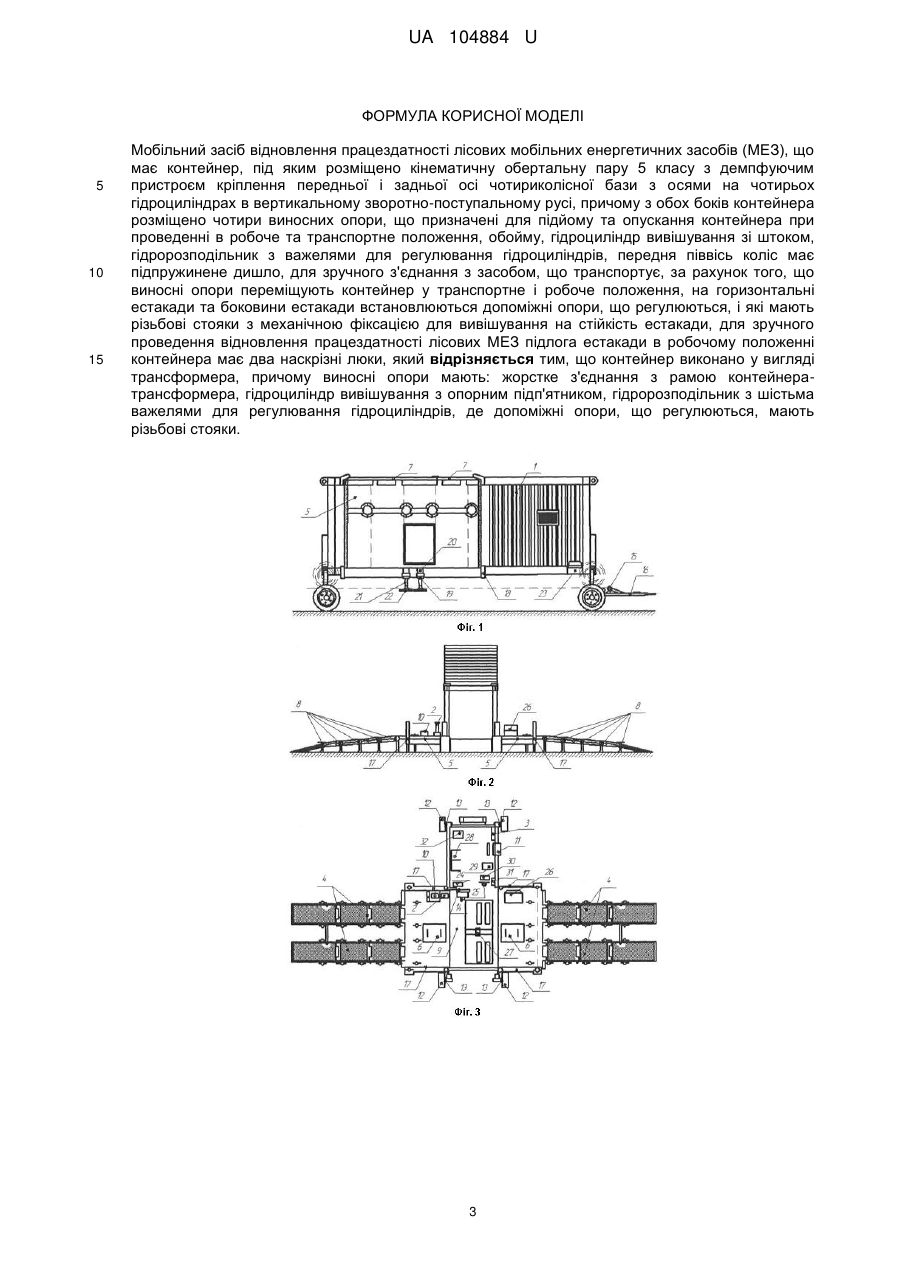

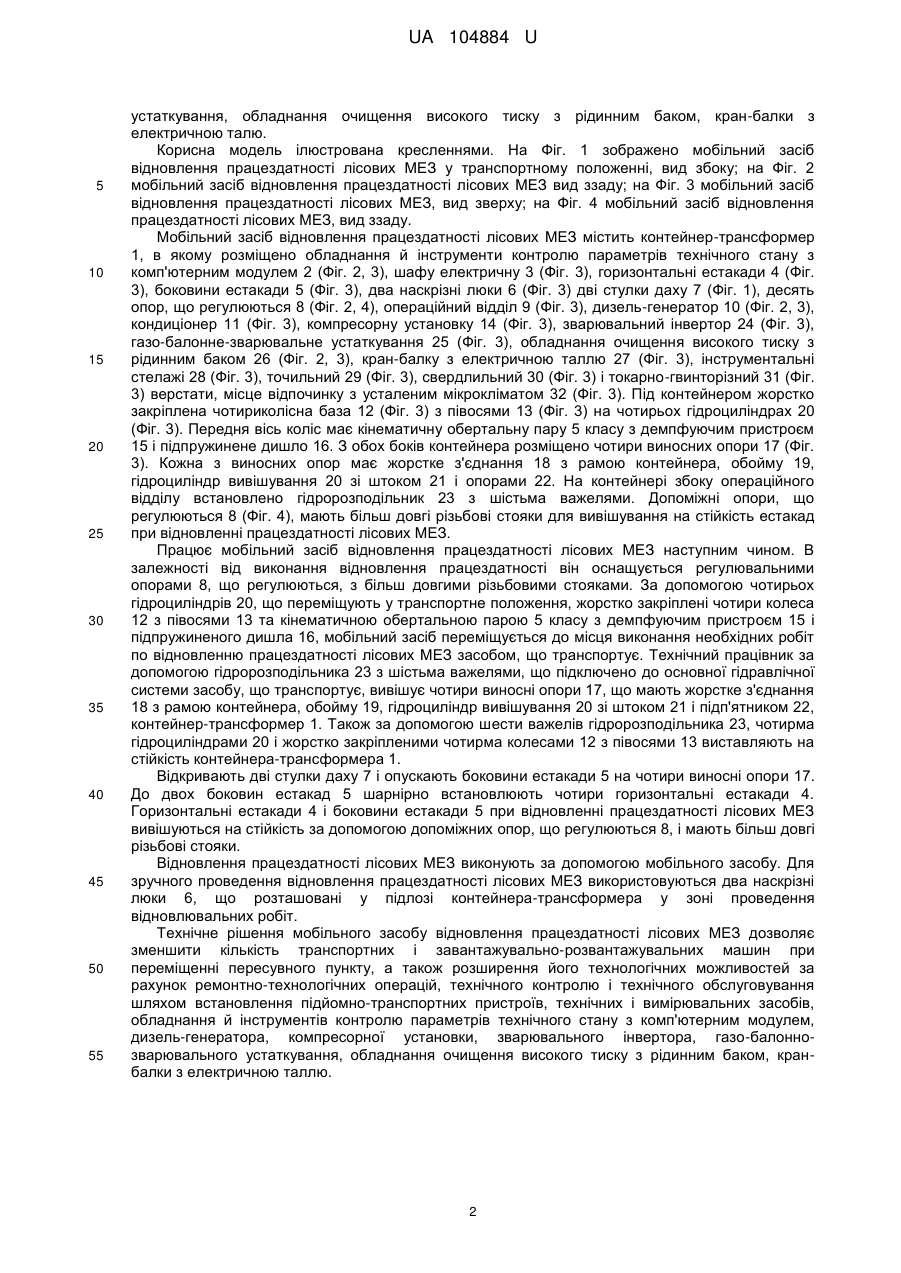

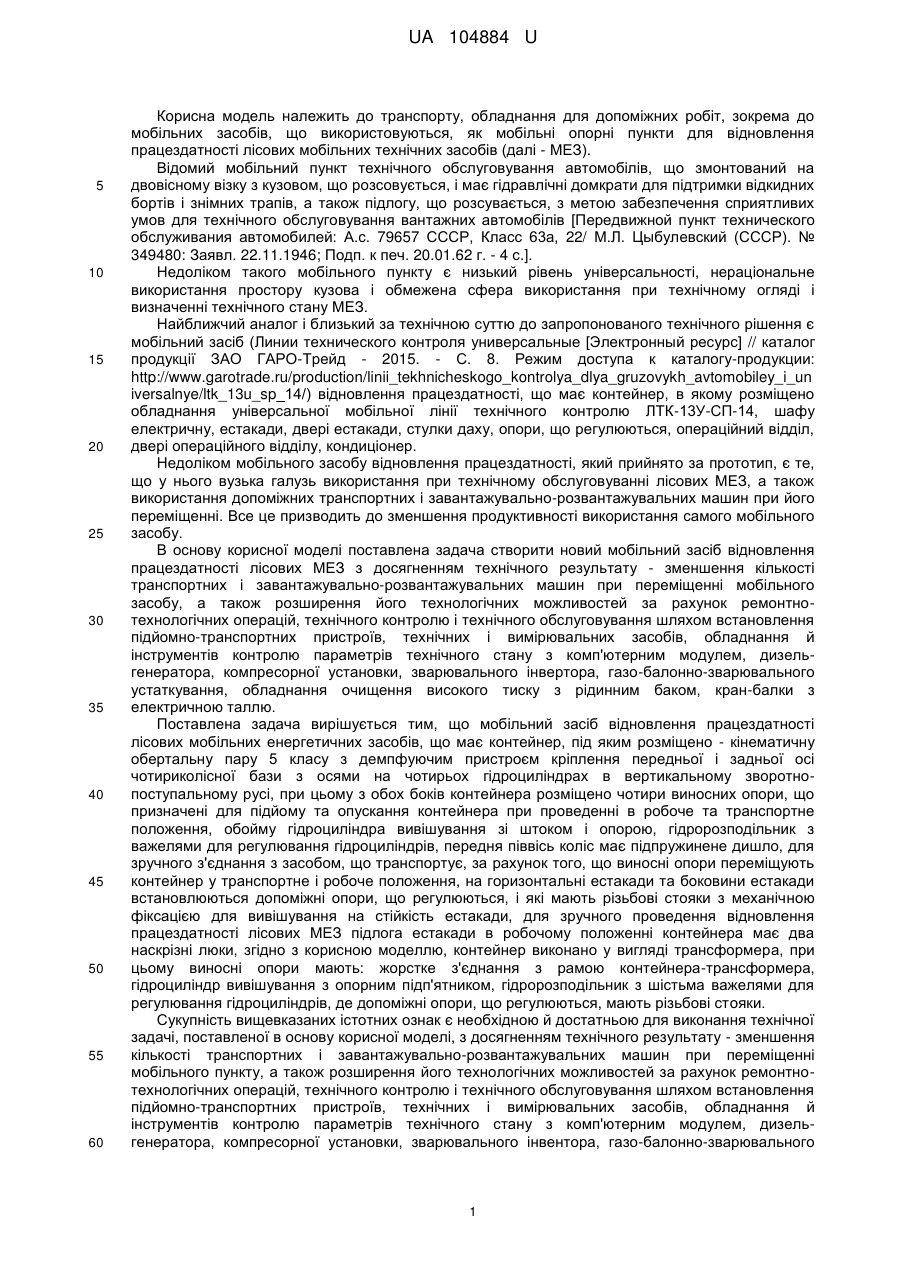

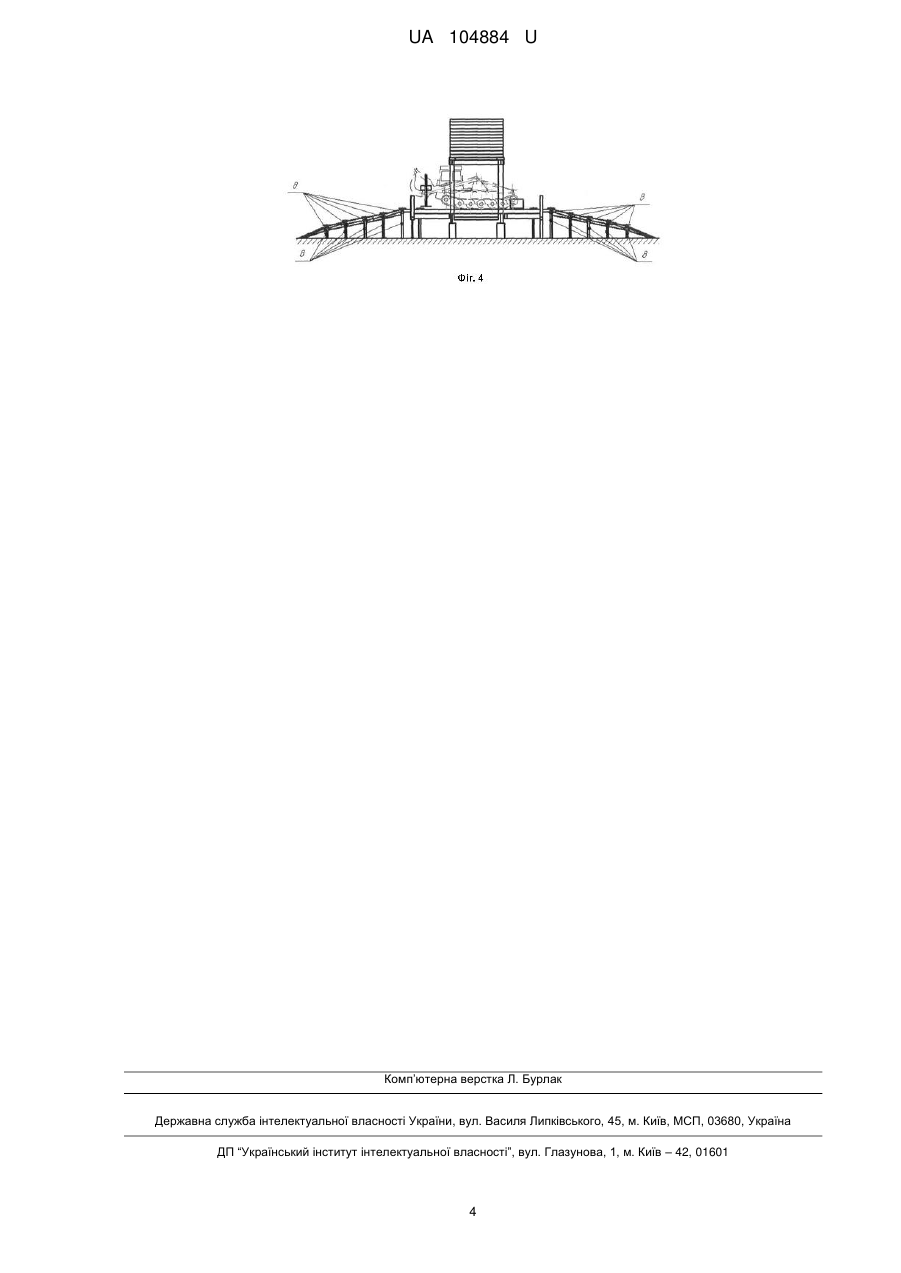

Реферат: Мобільний засіб відновлення працездатності лісових мобільних енергетичних засобів (МЕЗ) містить контейнер, під яким розміщено - кінематичну обертальну пару 5 класу з демпфуючим пристроєм кріплення передньої і задньої осі чотириколісної бази з осями на чотирьох гідроциліндрах в вертикальному зворотно-поступальному русі. З обох боків контейнера розміщено чотири виносних опори, обойму, гідроциліндр вивішування зі штоком, гідророзподільник з важелями для регулювання гідроциліндрів. Передня піввісь коліс має підпружинене дишло, на горизонтальні естакади та боковини естакади встановлюються допоміжні опори, що регулюються, і які мають різьбові стояки з механічною фіксацією для вивішування на стійкість естакади. Підлога естакади в робочому положенні контейнера має два наскрізні люки. Контейнер виконано у вигляді трансформера. Виносні опори мають: жорстке з'єднання з рамою контейнера-трансформера, гідроциліндр вивішування з опорним підп'ятником, гідророзподільник з шістьма важелями для регулювання гідроциліндрів, де допоміжні опори, що регулюються, мають різьбові стояки. UA 104884 U (54) МОБІЛЬНИЙ ЗАСІБ ВІДНОВЛЕННЯ І КОНТРОЛЮ ТЕХНІЧНОГО СТАНУ ЛІСОВИХ МОБІЛЬНИХ ЕНЕРГЕТИЧНИХ ЗАСОБІВ UA 104884 U UA 104884 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до транспорту, обладнання для допоміжних робіт, зокрема до мобільних засобів, що використовуються, як мобільні опорні пункти для відновлення працездатності лісових мобільних технічних засобів (далі - МЕЗ). Відомий мобільний пункт технічного обслуговування автомобілів, що змонтований на двовісному візку з кузовом, що розсовується, і має гідравлічні домкрати для підтримки відкидних бортів і знімних трапів, а також підлогу, що розсувається, з метою забезпечення сприятливих умов для технічного обслуговування вантажних автомобілів [Передвижной пункт технического обслуживания автомобилей: А.с. 79657 СССР, Класс 63а, 22/ М.Л. Цыбулевский (СССР). № 349480: Заявл. 22.11.1946; Подп. к печ. 20.01.62 г. - 4 с.]. Недоліком такого мобільного пункту є низький рівень універсальності, нераціональне використання простору кузова і обмежена сфера використання при технічному огляді і визначенні технічного стану МЕЗ. Найближчий аналог і близький за технічною суттю до запропонованого технічного рішення є мобільний засіб (Линии технического контроля универсальные [Электронный ресурс] // каталог продукції ЗАО ГАРО-Трейд - 2015. - С. 8. Режим доступа к каталогу-продукции: http://www.garotrade.ru/production/linii_tekhnicheskogo_kontrolya_dlya_gruzovykh_avtomobiley_i_un iversalnye/ltk_13u_sp_14/) відновлення працездатності, що має контейнер, в якому розміщено обладнання універсальної мобільної лінії технічного контролю ЛТК-13У-СП-14, шафу електричну, естакади, двері естакади, стулки даху, опори, що регулюються, операційний відділ, двері операційного відділу, кондиціонер. Недоліком мобільного засобу відновлення працездатності, який прийнято за прототип, є те, що у нього вузька галузь використання при технічному обслуговуванні лісових МЕЗ, а також використання допоміжних транспортних і завантажувально-розвантажувальних машин при його переміщенні. Все це призводить до зменшення продуктивності використання самого мобільного засобу. В основу корисної моделі поставлена задача створити новий мобільний засіб відновлення працездатності лісових МЕЗ з досягненням технічного результату - зменшення кількості транспортних і завантажувально-розвантажувальних машин при переміщенні мобільного засобу, а також розширення його технологічних можливостей за рахунок ремонтнотехнологічних операцій, технічного контролю і технічного обслуговування шляхом встановлення підйомно-транспортних пристроїв, технічних і вимірювальних засобів, обладнання й інструментів контролю параметрів технічного стану з комп'ютерним модулем, дизельгенератора, компресорної установки, зварювального інвертора, газо-балонно-зварювального устаткування, обладнання очищення високого тиску з рідинним баком, кран-балки з електричною таллю. Поставлена задача вирішується тим, що мобільний засіб відновлення працездатності лісових мобільних енергетичних засобів, що має контейнер, під яким розміщено - кінематичну обертальну пару 5 класу з демпфуючим пристроєм кріплення передньої і задньої осі чотириколісної бази з осями на чотирьох гідроциліндрах в вертикальному зворотнопоступальному русі, при цьому з обох боків контейнера розміщено чотири виносних опори, що призначені для підйому та опускання контейнера при проведенні в робоче та транспортне положення, обойму гідроциліндра вивішування зі штоком і опорою, гідророзподільник з важелями для регулювання гідроциліндрів, передня піввісь коліс має підпружинене дишло, для зручного з'єднання з засобом, що транспортує, за рахунок того, що виносні опори переміщують контейнер у транспортне і робоче положення, на горизонтальні естакади та боковини естакади встановлюються допоміжні опори, що регулюються, і які мають різьбові стояки з механічною фіксацією для вивішування на стійкість естакади, для зручного проведення відновлення працездатності лісових МЕЗ підлога естакади в робочому положенні контейнера має два наскрізні люки, згідно з корисною моделлю, контейнер виконано у вигляді трансформера, при цьому виносні опори мають: жорстке з'єднання з рамою контейнера-трансформера, гідроциліндр вивішування з опорним підп'ятником, гідророзподільник з шістьма важелями для регулювання гідроциліндрів, де допоміжні опори, що регулюються, мають різьбові стояки. Сукупність вищевказаних істотних ознак є необхідною й достатньою для виконання технічної задачі, поставленої в основу корисної моделі, з досягненням технічного результату - зменшення кількості транспортних і завантажувально-розвантажувальних машин при переміщенні мобільного пункту, а також розширення його технологічних можливостей за рахунок ремонтнотехнологічних операцій, технічного контролю і технічного обслуговування шляхом встановлення підйомно-транспортних пристроїв, технічних і вимірювальних засобів, обладнання й інструментів контролю параметрів технічного стану з комп'ютерним модулем, дизельгенератора, компресорної установки, зварювального інвентора, газо-балонно-зварювального 1 UA 104884 U 5 10 15 20 25 30 35 40 45 50 55 устаткування, обладнання очищення високого тиску з рідинним баком, кран-балки з електричною талю. Корисна модель ілюстрована кресленнями. На Фіг. 1 зображено мобільний засіб відновлення працездатності лісових МЕЗ у транспортному положенні, вид збоку; на Фіг. 2 мобільний засіб відновлення працездатності лісових МЕЗ вид ззаду; на Фіг. 3 мобільний засіб відновлення працездатності лісових МЕЗ, вид зверху; на Фіг. 4 мобільний засіб відновлення працездатності лісових МЕЗ, вид ззаду. Мобільний засіб відновлення працездатності лісових МЕЗ містить контейнер-трансформер 1, в якому розміщено обладнання й інструменти контролю параметрів технічного стану з комп'ютерним модулем 2 (Фіг. 2, 3), шафу електричну 3 (Фіг. 3), горизонтальні естакади 4 (Фіг. 3), боковини естакади 5 (Фіг. 3), два наскрізні люки 6 (Фіг. 3) дві стулки даху 7 (Фіг. 1), десять опор, що регулюються 8 (Фіг. 2, 4), операційний відділ 9 (Фіг. 3), дизель-генератор 10 (Фіг. 2, 3), кондиціонер 11 (Фіг. 3), компресорну установку 14 (Фіг. 3), зварювальний інвертор 24 (Фіг. 3), газо-балонне-зварювальне устаткування 25 (Фіг. 3), обладнання очищення високого тиску з рідинним баком 26 (Фіг. 2, 3), кран-балку з електричною таллю 27 (Фіг. 3), інструментальні стелажі 28 (Фіг. 3), точильний 29 (Фіг. 3), свердлильний 30 (Фіг. 3) і токарно-гвинторізний 31 (Фіг. 3) верстати, місце відпочинку з усталеним мікрокліматом 32 (Фіг. 3). Під контейнером жорстко закріплена чотириколісна база 12 (Фіг. 3) з півосями 13 (Фіг. 3) на чотирьох гідроциліндрах 20 (Фіг. 3). Передня вісь коліс має кінематичну обертальну пару 5 класу з демпфуючим пристроєм 15 і підпружинене дишло 16. З обох боків контейнера розміщено чотири виносних опори 17 (Фіг. 3). Кожна з виносних опор має жорстке з'єднання 18 з рамою контейнера, обойму 19, гідроциліндр вивішування 20 зі штоком 21 і опорами 22. На контейнері збоку операційного відділу встановлено гідророзподільник 23 з шістьма важелями. Допоміжні опори, що регулюються 8 (Фіг. 4), мають більш довгі різьбові стояки для вивішування на стійкість естакад при відновленні працездатності лісових МЕЗ. Працює мобільний засіб відновлення працездатності лісових МЕЗ наступним чином. В залежності від виконання відновлення працездатності він оснащується регулювальними опорами 8, що регулюються, з більш довгими різьбовими стояками. За допомогою чотирьох гідроциліндрів 20, що переміщують у транспортне положення, жорстко закріплені чотири колеса 12 з півосями 13 та кінематичною обертальною парою 5 класу з демпфуючим пристроєм 15 і підпружиненого дишла 16, мобільний засіб переміщується до місця виконання необхідних робіт по відновленню працездатності лісових МЕЗ засобом, що транспортує. Технічний працівник за допомогою гідророзподільника 23 з шістьма важелями, що підключено до основної гідравлічної системи засобу, що транспортує, вивішує чотири виносні опори 17, що мають жорстке з'єднання 18 з рамою контейнера, обойму 19, гідроциліндр вивішування 20 зі штоком 21 і підп'ятником 22, контейнер-трансформер 1. Також за допомогою шести важелів гідророзподільника 23, чотирма гідроциліндрами 20 і жорстко закріпленими чотирма колесами 12 з півосями 13 виставляють на стійкість контейнера-трансформера 1. Відкривають дві стулки даху 7 і опускають боковини естакади 5 на чотири виносні опори 17. До двох боковин естакад 5 шарнірно встановлюють чотири горизонтальні естакади 4. Горизонтальні естакади 4 і боковини естакади 5 при відновленні працездатності лісових МЕЗ вивішуються на стійкість за допомогою допоміжних опор, що регулюються 8, і мають більш довгі різьбові стояки. Відновлення працездатності лісових МЕЗ виконують за допомогою мобільного засобу. Для зручного проведення відновлення працездатності лісових МЕЗ використовуються два наскрізні люки 6, що розташовані у підлозі контейнера-трансформера у зоні проведення відновлювальних робіт. Технічне рішення мобільного засобу відновлення працездатності лісових МЕЗ дозволяє зменшити кількість транспортних і завантажувально-розвантажувальних машин при переміщенні пересувного пункту, а також розширення його технологічних можливостей за рахунок ремонтно-технологічних операцій, технічного контролю і технічного обслуговування шляхом встановлення підйомно-транспортних пристроїв, технічних і вимірювальних засобів, обладнання й інструментів контролю параметрів технічного стану з комп'ютерним модулем, дизель-генератора, компресорної установки, зварювального інвертора, газо-балоннозварювального устаткування, обладнання очищення високого тиску з рідинним баком, кранбалки з електричною таллю. 2 UA 104884 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Мобільний засіб відновлення працездатності лісових мобільних енергетичних засобів (МЕЗ), що має контейнер, під яким розміщено кінематичну обертальну пару 5 класу з демпфуючим пристроєм кріплення передньої і задньої осі чотириколісної бази з осями на чотирьох гідроциліндрах в вертикальному зворотно-поступальному русі, причому з обох боків контейнера розміщено чотири виносних опори, що призначені для підйому та опускання контейнера при проведенні в робоче та транспортне положення, обойму, гідроциліндр вивішування зі штоком, гідророзподільник з важелями для регулювання гідроциліндрів, передня піввісь коліс має підпружинене дишло, для зручного з'єднання з засобом, що транспортує, за рахунок того, що виносні опори переміщують контейнер у транспортне і робоче положення, на горизонтальні естакади та боковини естакади встановлюються допоміжні опори, що регулюються, і які мають різьбові стояки з механічною фіксацією для вивішування на стійкість естакади, для зручного проведення відновлення працездатності лісових МЕЗ підлога естакади в робочому положенні контейнера має два наскрізні люки, який відрізняється тим, що контейнер виконано у вигляді трансформера, причому виносні опори мають: жорстке з'єднання з рамою контейнератрансформера, гідроциліндр вивішування з опорним підп'ятником, гідророзподільник з шістьма важелями для регулювання гідроциліндрів, де допоміжні опори, що регулюються, мають різьбові стояки. 3 UA 104884 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
