Мобільний комплекс технічного обслуговування вогнегасників і протипожежних засобів

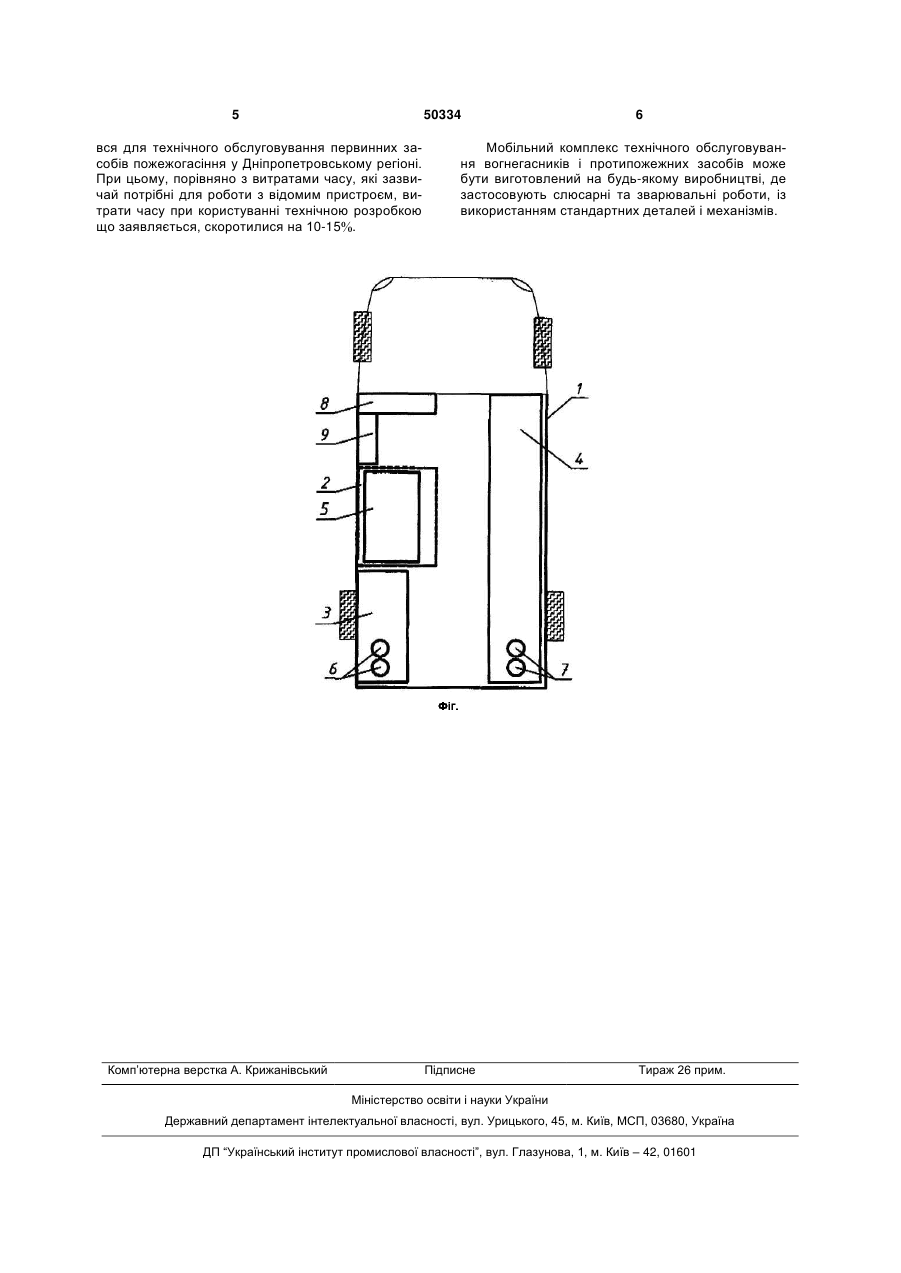

Мобільний комплекс технічного обслуговування вогнегасників і протипожежних засобів, що містить кузов-фургон, який установлений на шасі автомобіля або причепа, і розташовані всередині фургона у технологічній послідовності: блок ремонту та опосвідчення посудин, що працюють під тиском, оснащений слюсарними лещатами і набором інструментів; блок заряджання посудин вуглекислотою, оснащений комплектом балонів; блок підготовки і заряджання посудин, що працюють під тиском, вогнегасильним порошком, оснащений порошковою зарядною станцією, вагами і комплектом балонів; камеру для пофарбування; стенд гідравлічних випробувань посудин, що працюють під тиском, оснащений пресом для гідровипробувань, ємністю для води і пристроєм для миття та сушіння балонів, який відрізняється тим, що блок U 2 (19) 1 3 4. Те, що у блоці заряджання посудин вуглекислотою вуглекислотної установки, є лише один комплект балонів із стисненим повітрям, не дає можливості проводити заряджання посудин вуглекислотою. 5. Блок підготовки і заряджання посудин, що працюють під тиском, вогнегасильним порошком оснащений балонами з вуглекислотою та стисненим повітрям, а оскільки стиснене повітря може містити надмірну кількість молекул води (підвищена вологість повітря), може відбуватися злежування вогнегасильного порошку, що призведе до виходу з ладу названих посудин. Виходячи з наведеного, відома корисна модель має ряд конструктивних і технологічних недоліків, що не дозволяє, без додаткових пристосувань, якісно проводити технічне обслуговування, ремонт та заряджання посудин, що працюють під тиском. В основу технічної розробки що заявляється, поставлене завдання удосконалення, модернізації та підвищення ергономічності комплексу технічного обслуговування вогнегасників і протипожежних засобів, який би не мав наведених вище недоліків, був би пристосований також для гідровипробувань запірно-пускових пристроїв посудин, що працюють під тиском, давав би можливість ефективніше використовувати час, відведений на перезарядку, ремонт та опосвідчення посудин, а крім того - мав би оптимальне розташування блоків, з більш раціональним використанням простору у кузовіфургоні. Поставлене завдання досягається створенням мобільного комплексу технічного обслуговування вогнегасників і протипожежних засобів, що включає кузов-фургон (1), який установлений на шасі автомобіля або причепа, і, розташовані всередині фургона, у технологічній послідовності: блок ремонту та опосвідчення посудин, що працюють під тиском (2), оснащений слюсарними лещатами і набором інструментів; блок заряджання посудин вуглекислотою (3), оснащений комплектом балонів; блок підготовки і заряджання посудин, що працюють під тиском, вогнегасильним порошком (4), оснащений порошковою зарядною станцією, вагами і комплектом балонів; камеру для пофарбування; стенд гідравлічних випробувань посудин, що працюють під тиском, оснащений пресом для гідровипробувань, ємністю для води і пристроєм для миття та сушіння балонів, який відрізняється тим, що блок ремонту та опосвідчення посудин, що працюють під тиском, містить: верстак (5) для розбирання та складання посудин; блок заряджання посудин вуглекислотою, оснащений компресором для перекачування зріджених і стиснених газів і комплектом балонів з вуглекислотою (6); балони (7), якими оснащений блок підготовки і заряджання посудин, що працюють під тиском, вогнегасильним порошком, наповнені азотом; стенд гідравлічних випробувань посудин, що працюють під тиском (8), оснащений пристосуванням для випробувань запірно-пускових пристроїв, що виконане як, розташована на стенді, втулка з конічними різьбами на протилежних кінцях для з'єднання запірно-пускового пристрою із гідропресом; 50334 4 стенд з інструментом (9) для збирання та розбирання посудин, що працюють під тиском, оснащений комплектом слюсарних і вимірювальних інструментів; переносні ваги для визначення маси заряду вогнегасильного порошку у блоці підготовки і заряджання посудин вогнегасильним порошком, та для визначення маси заряду вуглекислоти - у блоці заряджання посудин вуглекислотою. Фігура креслення: Фіг. Схематичне зображення мобільного комплексу технічного обслуговування вогнегасників і протипожежних засобів. 1 - кузов-фургон; 2 - блок ремонту та опосвідчення посудин; 3 - блок заряджання посудин вуглекислотою; 4 - блок підготовки і заряджання посудин вогнегасильним порошком; 5 - верстак; 6 комплект балонів з вуглекислотою; 7 - балони, наповнені азотом; 8 - стенд гідравлічних випробувань посудин; 9 - стенд з інструментом. На стенді гідравлічних випробувань запірнопускових пристроїв та посудин, що працюють під тиском, окрім випробувань посудин, здійснюють випробування запірно-пускових пристроїв. Після збирання посудин з вогнегасильним порошком, за допомогою компресора для перекачування зріджених та стиснених газів і комплекту балонів з азотом, у посудини закачується азот до, визначеного технічними умовами, номінального тиску. Для заряджання посудин вуглекислотою, використовують компресор по перекачуванню зріджених та стиснених газів, та комплект балонів з вуглекислотою. Корисна модель що заявляється, забезпечує кращі умови, і дає кращі результати технічного обслуговування посудин, зокрема, - вогнегасників, а також інших протипожежних засобів, завдяки наступному: 1. Пристосування для випробувань запірнопускових пристроїв убезпечує від використання невипробовуваної запірної апаратури, і, таким чином, суттєво зменшує ризик виходу з ладу посудин. 2. Наявність у блоці ремонту та опосвідчення посудин верстака, і відсутність додаткових спеціальних лещат та ящика для набору інструментів, збільшує корисну площу кузова-фургона, що забезпечує, порівняно, більшу ергономічність робочого місця зарядника, і зменшує витрати часу на заряджання посудин. 3. Наявність у блоці заряджання посудин вуглекислотою компресора для перекачування зріджених і стиснених газів, і те, що балони у комплекті наповнені вуглекислотою, дає можливість проводити необхідне заряджання посудин вуглекислотою. 4. У посудини, що працюють під тиском, які заряджені азотом, не попадають молекули води, що запобігає злежуванню вогнегасильного порошку, і, таким чином, підвищує надійність посудин, і подовжує термін їх використання. Приклад: Мобільний комплекс технічного обслуговування вогнегасників і протипожежних засобів за технічною розробкою, що заявляється, використовува 5 50334 вся для технічного обслуговування первинних засобів пожежогасіння у Дніпропетровському регіоні. При цьому, порівняно з витратами часу, які зазвичай потрібні для роботи з відомим пристроєм, витрати часу при користуванні технічною розробкою що заявляється, скоротилися на 10-15 . Комп’ютерна верстка А. Крижанівський 6 Мобільний комплекс технічного обслуговування вогнегасників і протипожежних засобів може бути виготовлений на будь-якому виробництві, де застосовують слюсарні та зварювальні роботи, із використанням стандартних деталей і механізмів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
