Навчально-тренувальний майданчик-споруда володіння холодною зброєю

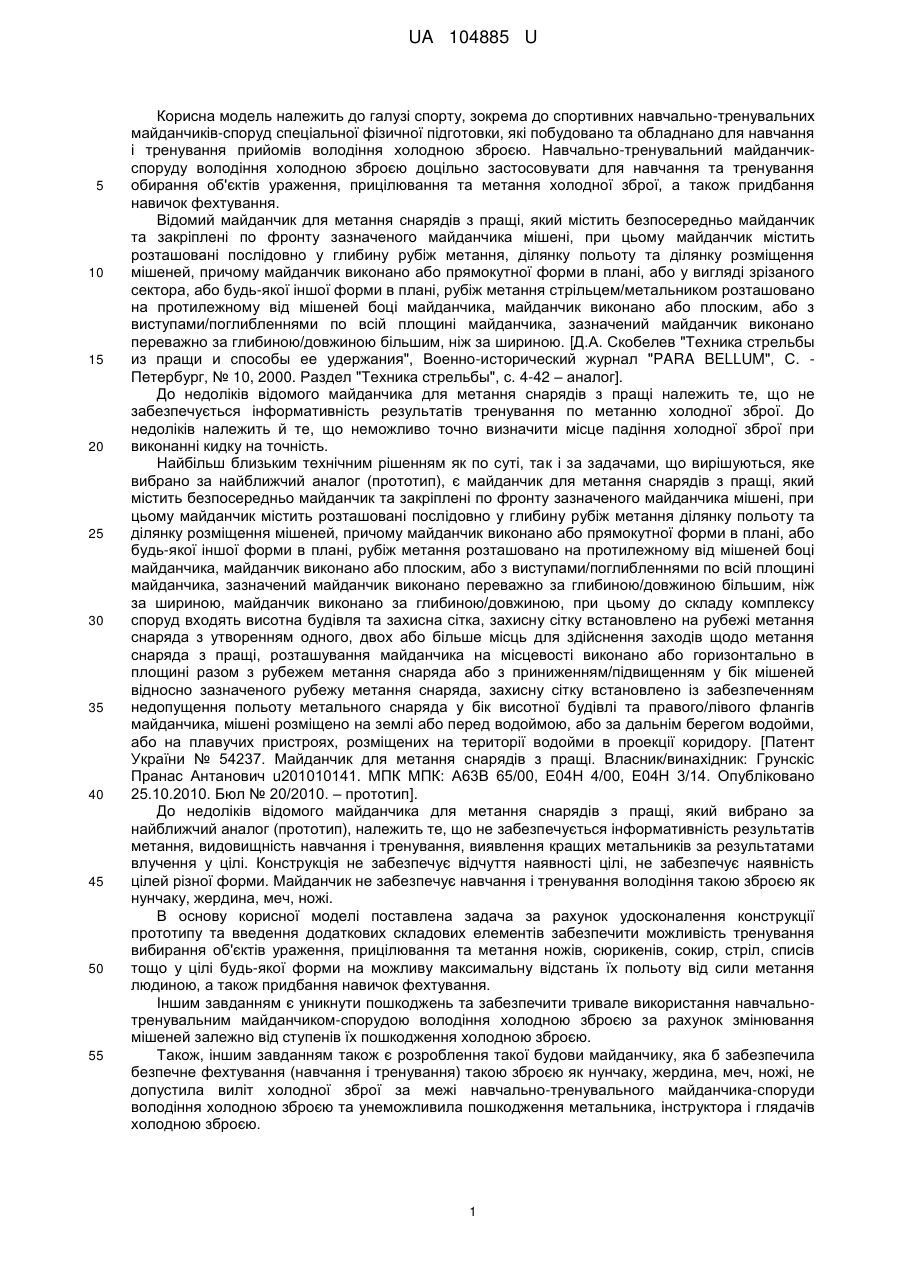

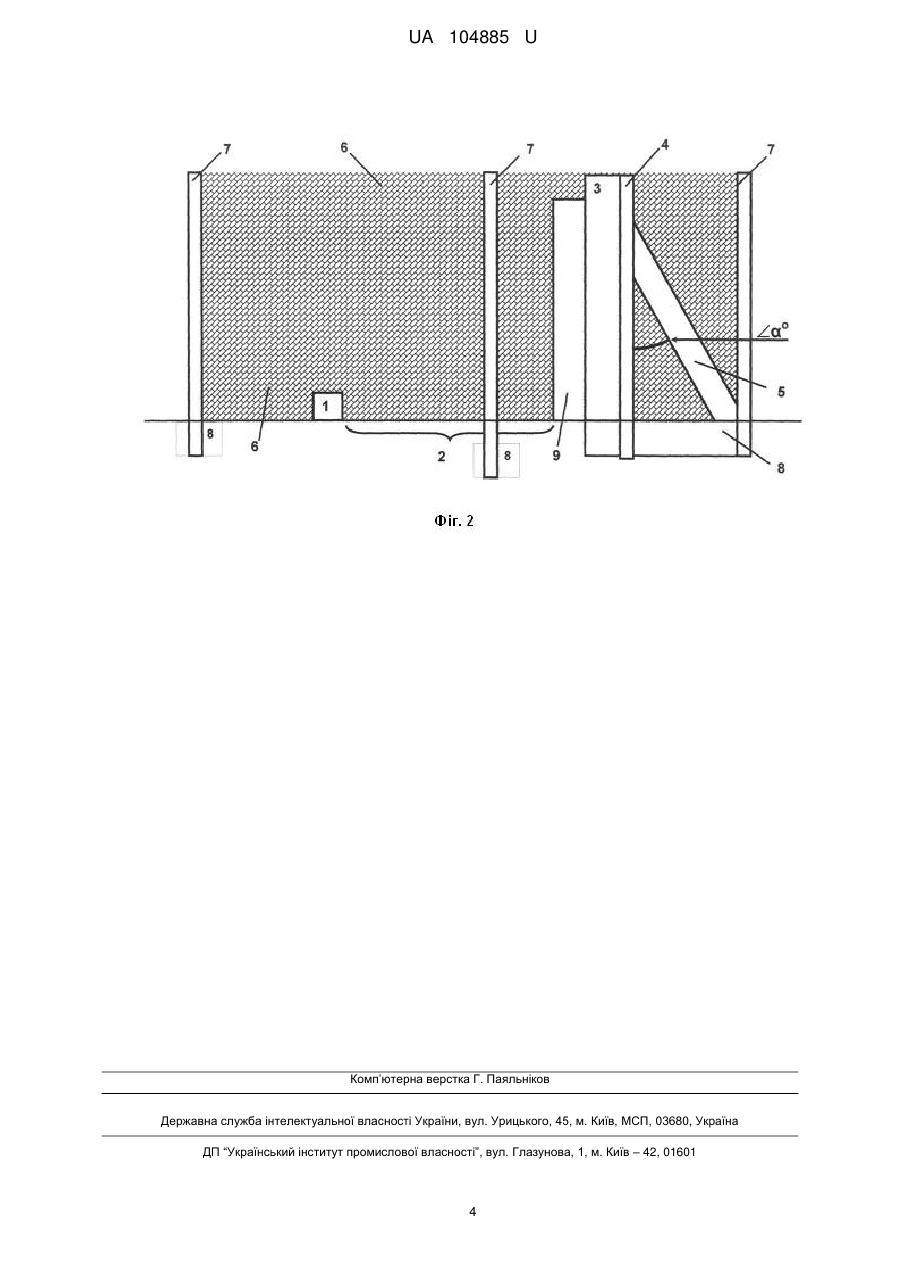

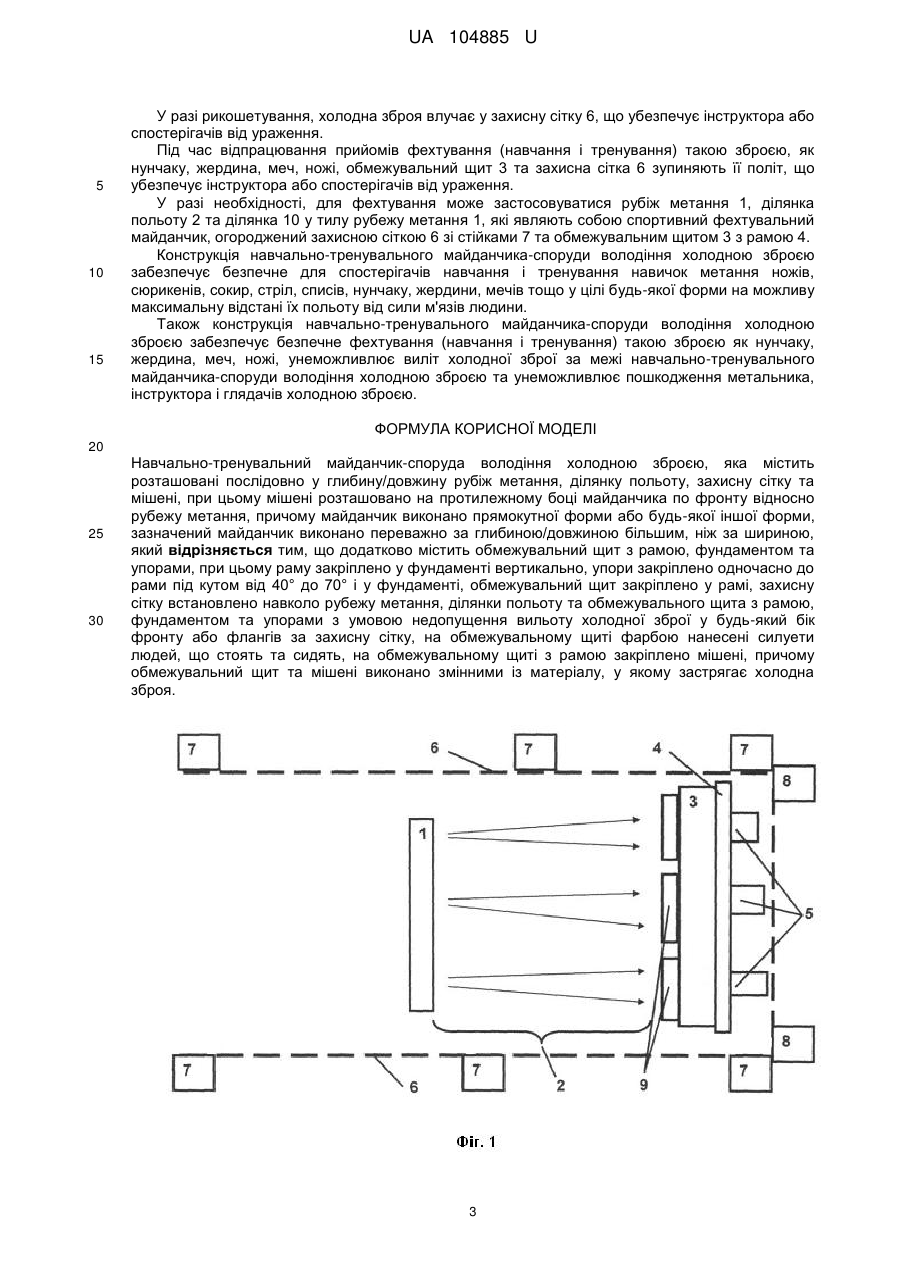

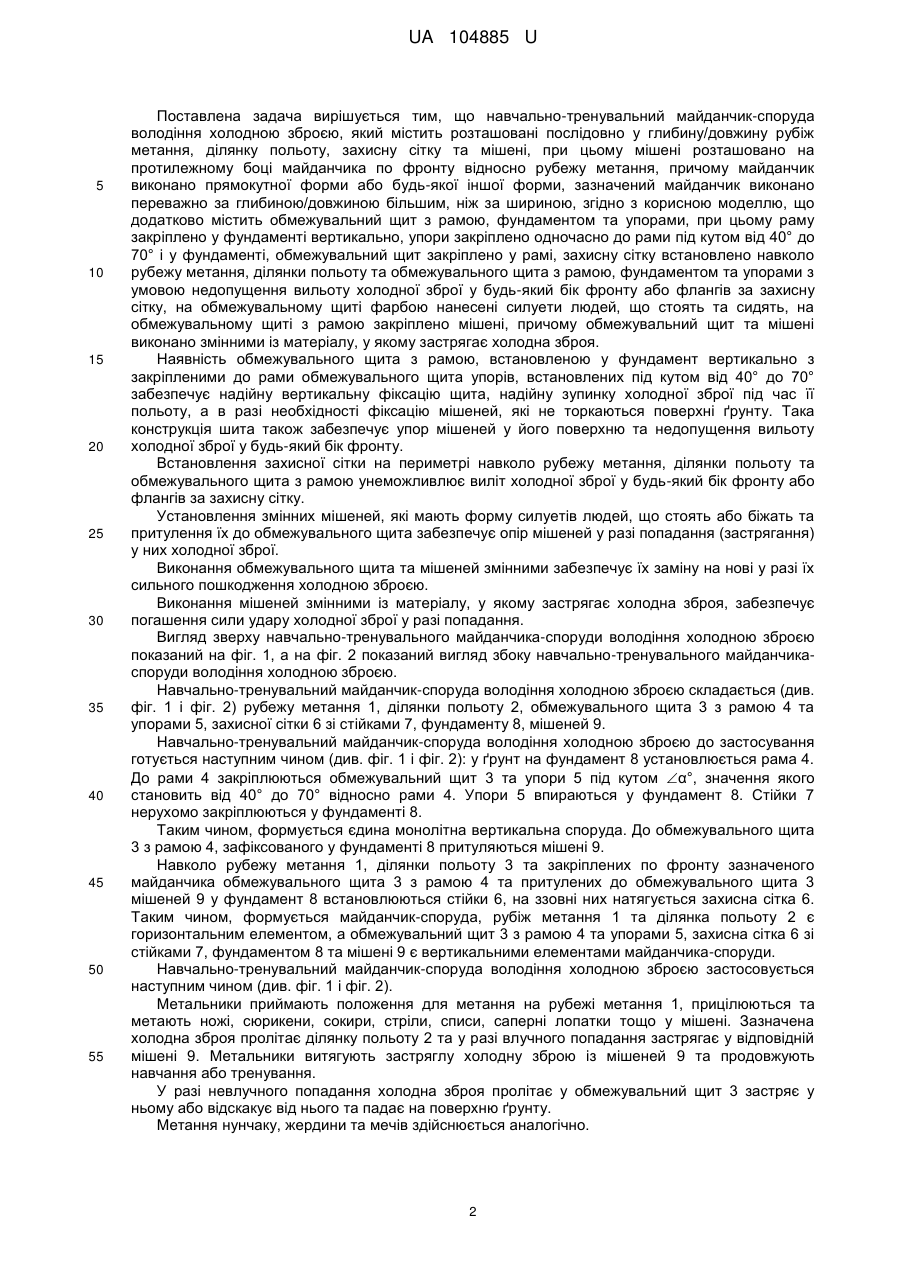

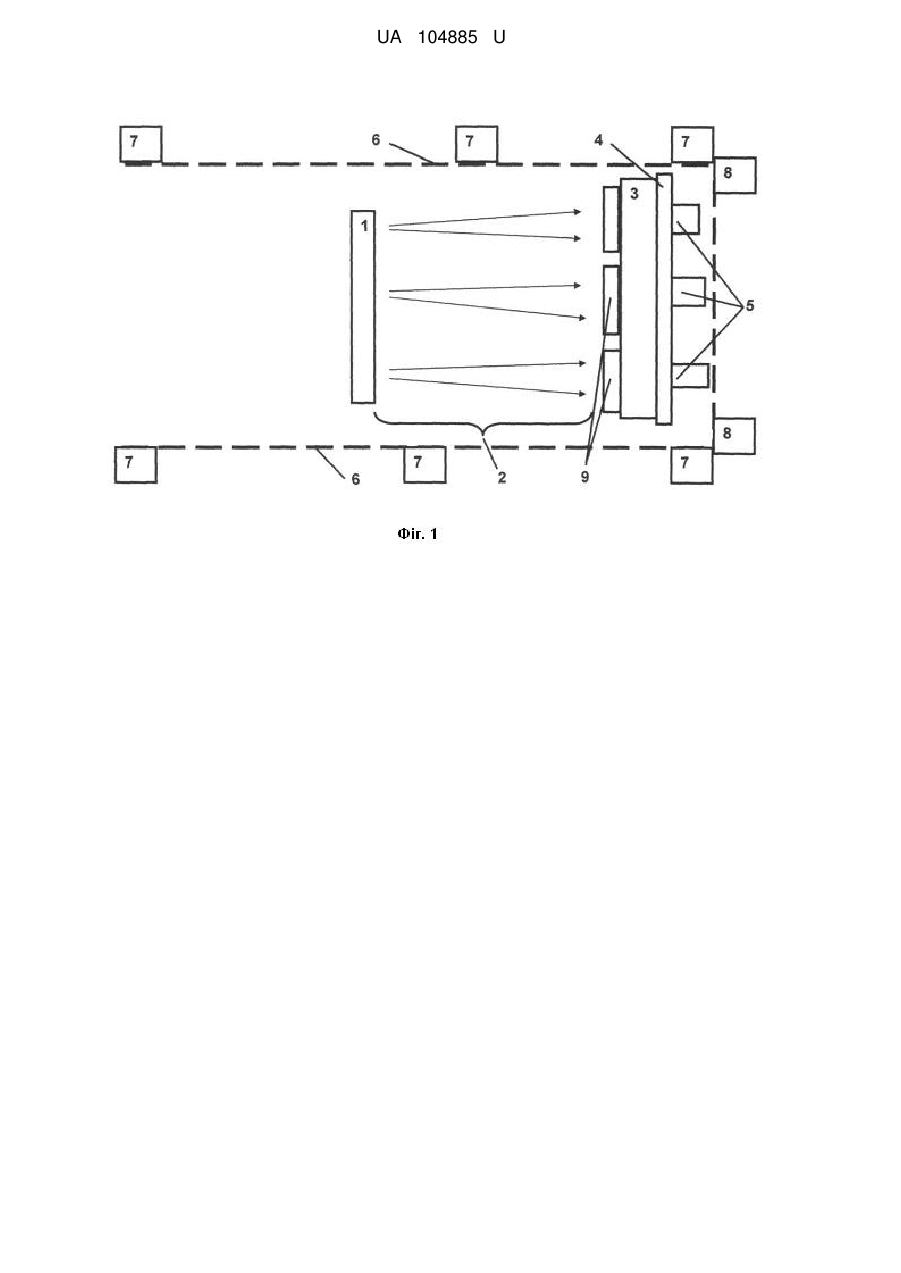

Реферат: Навчально-тренувальний майданчик-споруда володіння холодною зброєю містить розташовані послідовно у глибину/довжину рубіж метання, ділянку польоту, захисну сітку та мішені, при цьому мішені розташовано на протилежному боці майданчика по фронту відносно рубежу метання, причому майданчик виконано прямокутної форми або будь-якої іншої форми, зазначений майданчик виконано переважно за глибиною/довжиною більшим, ніж за шириною. Додатково містить обмежувальний щит з рамою, фундаментом та упорами, при цьому раму закріплено у фундаменті вертикально, упори закріплено одночасно до рами під кутом від 40° до 70° і у фундаменті, обмежувальний щит закріплено у рамі, захисну сітку встановлено навколо рубежу метання, ділянки польоту та обмежувального щита з рамою, фундаментом та упорами з умовою недопущення вильоту холодної зброї у будь-який бік фронту або флангів за захисну сітку, на обмежувальному щиті фарбою нанесені силуети людей, що стоять та сидять, на обмежувальному щиті з рамою закріплено мішені, причому обмежувальний щит та мішені виконано змінними із матеріалу, у якому застрягає холодна зброя. UA 104885 U (12) UA 104885 U UA 104885 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі спорту, зокрема до спортивних навчально-тренувальних майданчиків-споруд спеціальної фізичної підготовки, які побудовано та обладнано для навчання і тренування прийомів володіння холодною зброєю. Навчально-тренувальний майданчикспоруду володіння холодною зброєю доцільно застосовувати для навчання та тренування обирання об'єктів ураження, прицілювання та метання холодної зброї, а також придбання навичок фехтування. Відомий майданчик для метання снарядів з пращі, який містить безпосередньо майданчик та закріплені по фронту зазначеного майданчика мішені, при цьому майданчик містить розташовані послідовно у глибину рубіж метання, ділянку польоту та ділянку розміщення мішеней, причому майданчик виконано або прямокутної форми в плані, або у вигляді зрізаного сектора, або будь-якої іншої форми в плані, рубіж метання стрільцем/метальником розташовано на протилежному від мішеней боці майданчика, майданчик виконано або плоским, або з виступами/поглибленнями по всій площині майданчика, зазначений майданчик виконано переважно за глибиною/довжиною більшим, ніж за шириною. [Д.А. Скобелев "Техника стрельбы из пращи и способы ее удержания", Военно-исторический журнал "PARA BELLUM", С. Петербург, № 10, 2000. Раздел "Техника стрельбы", с. 4-42 – аналог]. До недоліків відомого майданчика для метання снарядів з пращі належить те, що не забезпечується інформативність результатів тренування по метанню холодної зброї. До недоліків належить й те, що неможливо точно визначити місце падіння холодної зброї при виконанні кидку на точність. Найбільш близьким технічним рішенням як по суті, так і за задачами, що вирішуються, яке вибрано за найближчий аналог (прототип), є майданчик для метання снарядів з пращі, який містить безпосередньо майданчик та закріплені по фронту зазначеного майданчика мішені, при цьому майданчик містить розташовані послідовно у глибину рубіж метання ділянку польоту та ділянку розміщення мішеней, причому майданчик виконано або прямокутної форми в плані, або будь-якої іншої форми в плані, рубіж метання розташовано на протилежному від мішеней боці майданчика, майданчик виконано або плоским, або з виступами/поглибленнями по всій площині майданчика, зазначений майданчик виконано переважно за глибиною/довжиною більшим, ніж за шириною, майданчик виконано за глибиною/довжиною, при цьому до складу комплексу споруд входять висотна будівля та захисна сітка, захисну сітку встановлено на рубежі метання снаряда з утворенням одного, двох або більше місць для здійснення заходів щодо метання снаряда з пращі, розташування майданчика на місцевості виконано або горизонтально в площині разом з рубежем метання снаряда або з приниженням/підвищенням у бік мішеней відносно зазначеного рубежу метання снаряда, захисну сітку встановлено із забезпеченням недопущення польоту метального снаряда у бік висотної будівлі та правого/лівого флангів майданчика, мішені розміщено на землі або перед водоймою, або за дальнім берегом водойми, або на плавучих пристроях, розміщених на території водойми в проекції коридору. [Патент України № 54237. Майданчик для метання снарядів з пращі. Власник/винахідник: Грунскіс Пранас Антанович u201010141. МПК МПК: А63В 65/00, Е04Н 4/00, Е04Н 3/14. Опубліковано 25.10.2010. Бюл № 20/2010. – прототип]. До недоліків відомого майданчика для метання снарядів з пращі, який вибрано за найближчий аналог (прототип), належить те, що не забезпечується інформативність результатів метання, видовищність навчання і тренування, виявлення кращих метальників за результатами влучення у цілі. Конструкція не забезпечує відчуття наявності цілі, не забезпечує наявність цілей різної форми. Майданчик не забезпечує навчання і тренування володіння такою зброєю як нунчаку, жердина, меч, ножі. В основу корисної моделі поставлена задача за рахунок удосконалення конструкції прототипу та введення додаткових складових елементів забезпечити можливість тренування вибирання об'єктів ураження, прицілювання та метання ножів, сюрикенів, сокир, стріл, списів тощо у цілі будь-якої форми на можливу максимальну відстань їх польоту від сили метання людиною, а також придбання навичок фехтування. Іншим завданням є уникнути пошкоджень та забезпечити тривале використання навчальнотренувальним майданчиком-спорудою володіння холодною зброєю за рахунок змінювання мішеней залежно від ступенів їх пошкодження холодною зброєю. Також, іншим завданням також є розроблення такої будови майданчику, яка б забезпечила безпечне фехтування (навчання і тренування) такою зброєю як нунчаку, жердина, меч, ножі, не допустила виліт холодної зброї за межі навчально-тренувального майданчика-споруди володіння холодною зброєю та унеможливила пошкодження метальника, інструктора і глядачів холодною зброєю. 1 UA 104885 U 5 10 15 20 25 30 35 40 45 50 55 Поставлена задача вирішується тим, що навчально-тренувальний майданчик-споруда володіння холодною зброєю, який містить розташовані послідовно у глибину/довжину рубіж метання, ділянку польоту, захисну сітку та мішені, при цьому мішені розташовано на протилежному боці майданчика по фронту відносно рубежу метання, причому майданчик виконано прямокутної форми або будь-якої іншої форми, зазначений майданчик виконано переважно за глибиною/довжиною більшим, ніж за шириною, згідно з корисною моделлю, що додатково містить обмежувальний щит з рамою, фундаментом та упорами, при цьому раму закріплено у фундаменті вертикально, упори закріплено одночасно до рами під кутом від 40° до 70° і у фундаменті, обмежувальний щит закріплено у рамі, захисну сітку встановлено навколо рубежу метання, ділянки польоту та обмежувального щита з рамою, фундаментом та упорами з умовою недопущення вильоту холодної зброї у будь-який бік фронту або флангів за захисну сітку, на обмежувальному щиті фарбою нанесені силуети людей, що стоять та сидять, на обмежувальному щиті з рамою закріплено мішені, причому обмежувальний щит та мішені виконано змінними із матеріалу, у якому застрягає холодна зброя. Наявність обмежувального щита з рамою, встановленою у фундамент вертикально з закріпленими до рами обмежувального щита упорів, встановлених під кутом від 40° до 70° забезпечує надійну вертикальну фіксацію щита, надійну зупинку холодної зброї під час її польоту, а в разі необхідності фіксацію мішеней, які не торкаються поверхні ґрунту. Така конструкція шита також забезпечує упор мішеней у його поверхню та недопущення вильоту холодної зброї у будь-який бік фронту. Встановлення захисної сітки на периметрі навколо рубежу метання, ділянки польоту та обмежувального щита з рамою унеможливлює виліт холодної зброї у будь-який бік фронту або флангів за захисну сітку. Установлення змінних мішеней, які мають форму силуетів людей, що стоять або біжать та притулення їх до обмежувального щита забезпечує опір мішеней у разі попадання (застрягання) у них холодної зброї. Виконання обмежувального щита та мішеней змінними забезпечує їх заміну на нові у разі їх сильного пошкодження холодною зброєю. Виконання мішеней змінними із матеріалу, у якому застрягає холодна зброя, забезпечує погашення сили удару холодної зброї у разі попадання. Вигляд зверху навчально-тренувального майданчика-споруди володіння холодною зброєю показаний на фіг. 1, а на фіг. 2 показаний вигляд збоку навчально-тренувального майданчикаспоруди володіння холодною зброєю. Навчально-тренувальний майданчик-споруда володіння холодною зброєю складається (див. фіг. 1 і фіг. 2) рубежу метання 1, ділянки польоту 2, обмежувального щита 3 з рамою 4 та упорами 5, захисної сітки 6 зі стійками 7, фундаменту 8, мішеней 9. Навчально-тренувальний майданчик-споруда володіння холодною зброєю до застосування готується наступним чином (див. фіг. 1 і фіг. 2): у ґрунт на фундамент 8 установлюється рама 4. До рами 4 закріплюються обмежувальний щит 3 та упори 5 під кутом α°, значення якого становить від 40° до 70° відносно рами 4. Упори 5 впираються у фундамент 8. Стійки 7 нерухомо закріплюються у фундаменті 8. Таким чином, формується єдина монолітна вертикальна споруда. До обмежувального щита 3 з рамою 4, зафіксованого у фундаменті 8 притуляються мішені 9. Навколо рубежу метання 1, ділянки польоту 3 та закріплених по фронту зазначеного майданчика обмежувального щита 3 з рамою 4 та притулених до обмежувального щита 3 мішеней 9 у фундамент 8 встановлюються стійки 6, на ззовні них натягується захисна сітка 6. Таким чином, формується майданчик-споруда, рубіж метання 1 та ділянка польоту 2 є горизонтальним елементом, а обмежувальний щит 3 з рамою 4 та упорами 5, захисна сітка 6 зі стійками 7, фундаментом 8 та мішені 9 є вертикальними елементами майданчика-споруди. Навчально-тренувальний майданчик-споруда володіння холодною зброєю застосовується наступним чином (див. фіг. 1 і фіг. 2). Метальники приймають положення для метання на рубежі метання 1, прицілюються та метають ножі, сюрикени, сокири, стріли, списи, саперні лопатки тощо у мішені. Зазначена холодна зброя пролітає ділянку польоту 2 та у разі влучного попадання застрягає у відповідній мішені 9. Метальники витягують застряглу холодну зброю із мішеней 9 та продовжують навчання або тренування. У разі невлучного попадання холодна зброя пролітає у обмежувальний щит 3 застряє у ньому або відскакує від нього та падає на поверхню ґрунту. Метання нунчаку, жердини та мечів здійснюється аналогічно. 2 UA 104885 U 5 10 15 У разі рикошетування, холодна зброя влучає у захисну сітку 6, що убезпечує інструктора або спостерігачів від ураження. Під час відпрацювання прийомів фехтування (навчання і тренування) такою зброєю, як нунчаку, жердина, меч, ножі, обмежувальний щит 3 та захисна сітка 6 зупиняють її політ, що убезпечує інструктора або спостерігачів від ураження. У разі необхідності, для фехтування може застосовуватися рубіж метання 1, ділянка польоту 2 та ділянка 10 у тилу рубежу метання 1, які являють собою спортивний фехтувальний майданчик, огороджений захисною сіткою 6 зі стійками 7 та обмежувальним щитом 3 з рамою 4. Конструкція навчально-тренувального майданчика-споруди володіння холодною зброєю забезпечує безпечне для спостерігачів навчання і тренування навичок метання ножів, сюрикенів, сокир, стріл, списів, нунчаку, жердини, мечів тощо у цілі будь-якої форми на можливу максимальну відстані їх польоту від сили м'язів людини. Також конструкція навчально-тренувального майданчика-споруди володіння холодною зброєю забезпечує безпечне фехтування (навчання і тренування) такою зброєю як нунчаку, жердина, меч, ножі, унеможливлює виліт холодної зброї за межі навчально-тренувального майданчика-споруди володіння холодною зброєю та унеможливлює пошкодження метальника, інструктора і глядачів холодною зброєю. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 Навчально-тренувальний майданчик-споруда володіння холодною зброєю, яка містить розташовані послідовно у глибину/довжину рубіж метання, ділянку польоту, захисну сітку та мішені, при цьому мішені розташовано на протилежному боці майданчика по фронту відносно рубежу метання, причому майданчик виконано прямокутної форми або будь-якої іншої форми, зазначений майданчик виконано переважно за глибиною/довжиною більшим, ніж за шириною, який відрізняється тим, що додатково містить обмежувальний щит з рамою, фундаментом та упорами, при цьому раму закріплено у фундаменті вертикально, упори закріплено одночасно до рами під кутом від 40° до 70° і у фундаменті, обмежувальний щит закріплено у рамі, захисну сітку встановлено навколо рубежу метання, ділянки польоту та обмежувального щита з рамою, фундаментом та упорами з умовою недопущення вильоту холодної зброї у будь-який бік фронту або флангів за захисну сітку, на обмежувальному щиті фарбою нанесені силуети людей, що стоять та сидять, на обмежувальному щиті з рамою закріплено мішені, причому обмежувальний щит та мішені виконано змінними із матеріалу, у якому застрягає холодна зброя. 3 UA 104885 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
