Торговельний автомат для ємностей великого розміру

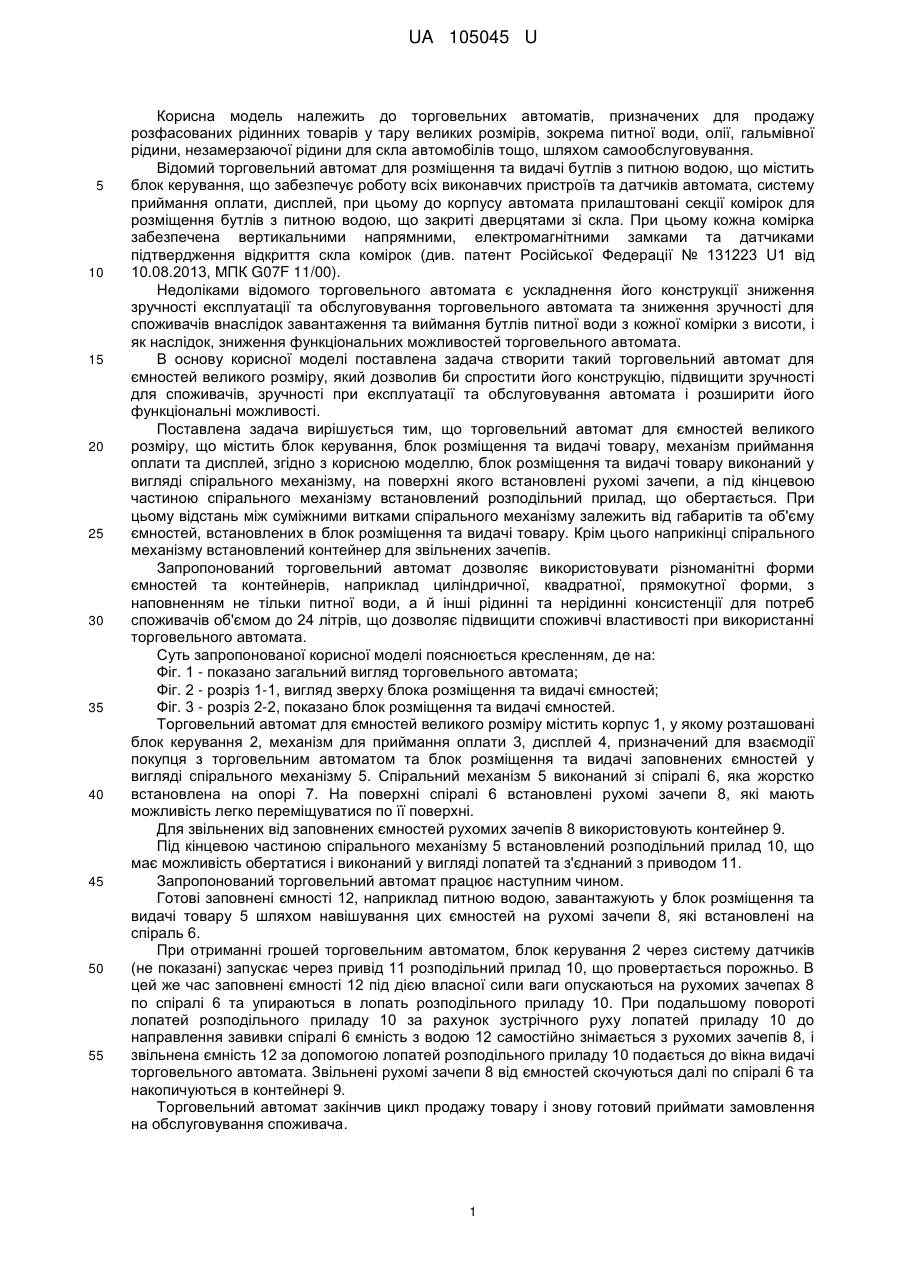

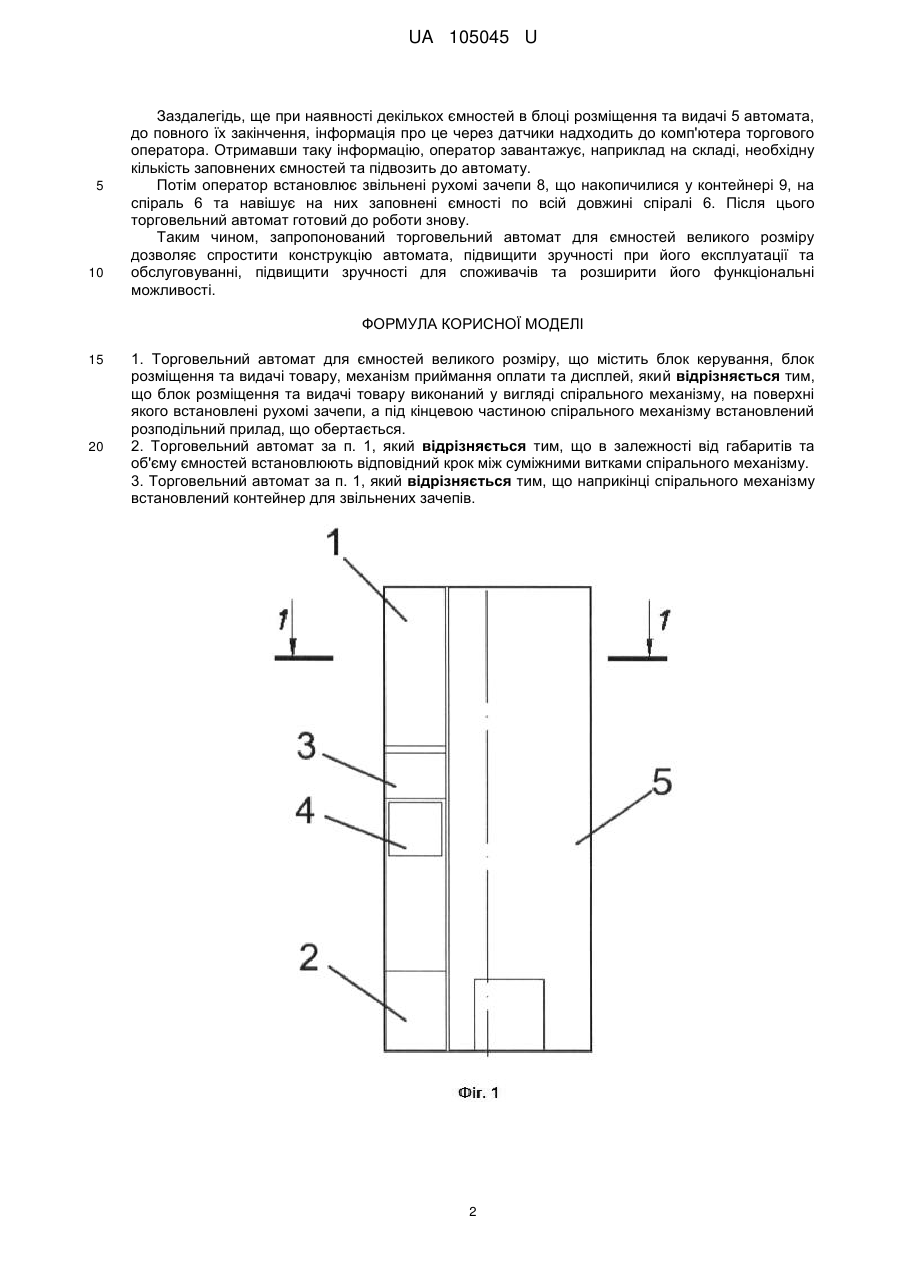

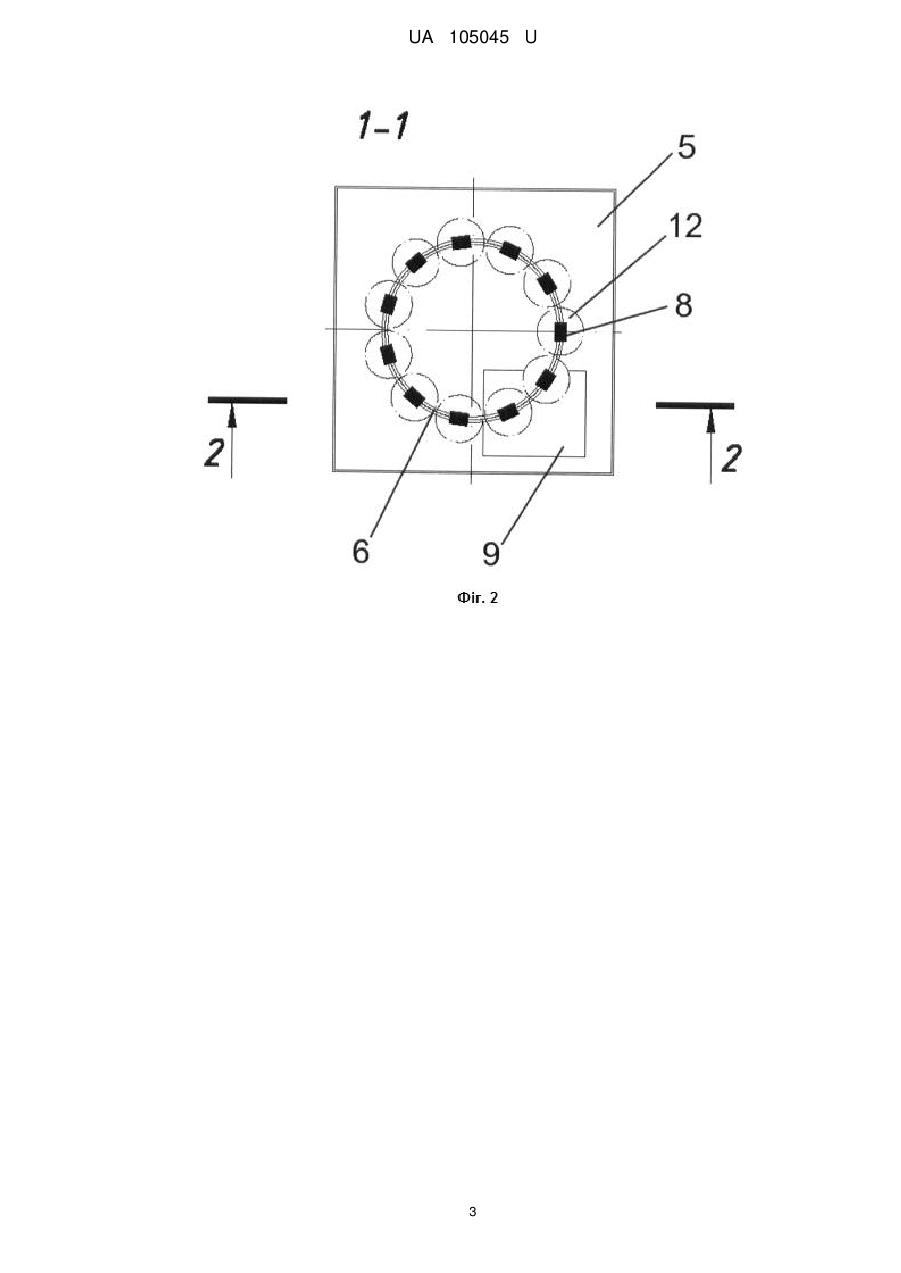

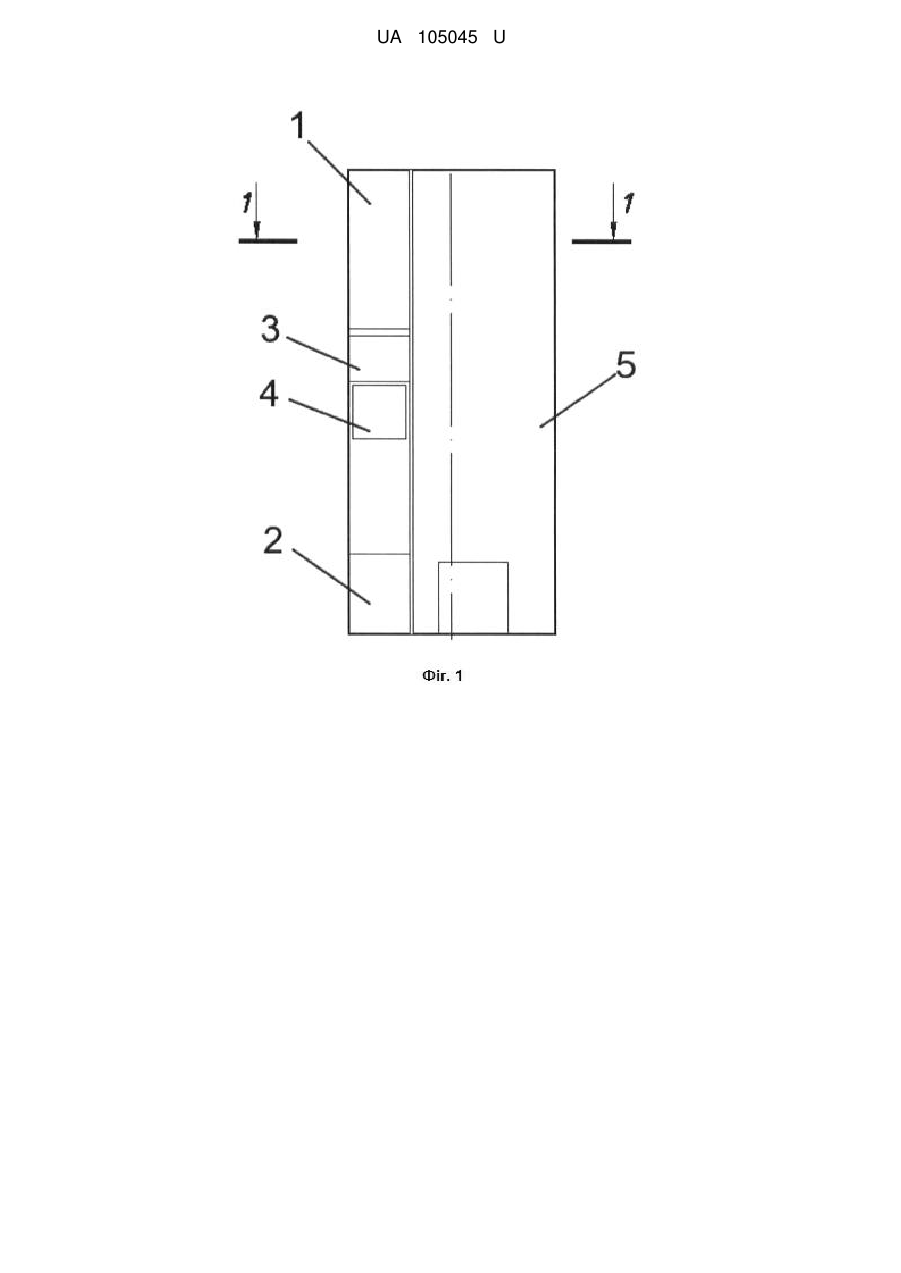

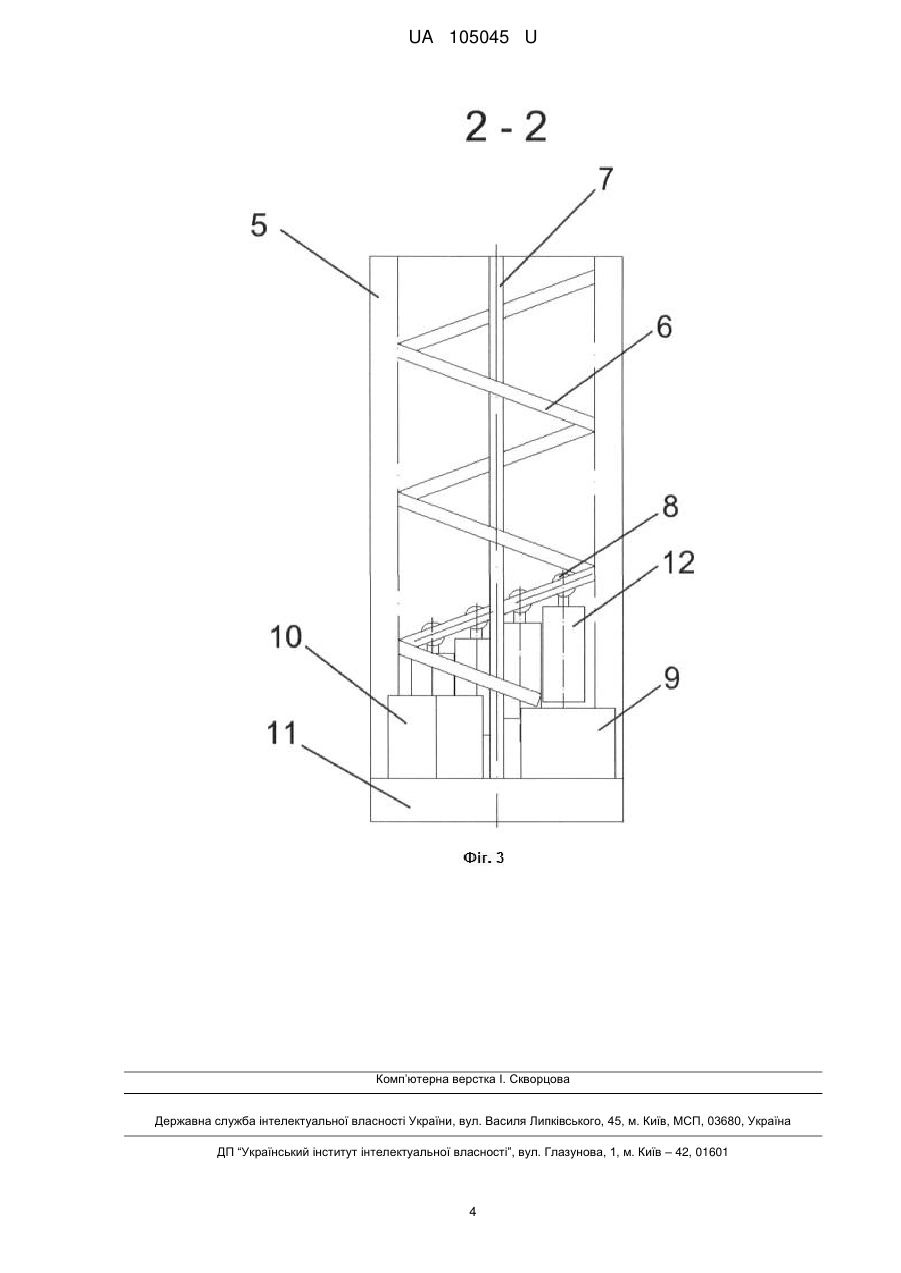

Реферат: Торговельний автомат для ємностей великого розміру містить блок керування, блок розміщення та видачі товару, механізм приймання оплати та дисплей. Блок розміщення та видачі товару виконаний у вигляді спірального механізму, на поверхні якого встановлені рухомі зачепи. Під кінцевою частиною спірального механізму встановлений розподільний прилад, що обертається. UA 105045 U (12) UA 105045 U UA 105045 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до торговельних автоматів, призначених для продажу розфасованих рідинних товарів у тару великих розмірів, зокрема питної води, олії, гальмівної рідини, незамерзаючої рідини для скла автомобілів тощо, шляхом самообслуговування. Відомий торговельний автомат для розміщення та видачі бутлів з питною водою, що містить блок керування, що забезпечує роботу всіх виконавчих пристроїв та датчиків автомата, систему приймання оплати, дисплей, при цьому до корпусу автомата прилаштовані секції комірок для розміщення бутлів з питною водою, що закриті дверцятами зі скла. При цьому кожна комірка забезпечена вертикальними напрямними, електромагнітними замками та датчиками підтвердження відкриття скла комірок (див. патент Російської Федерації № 131223 U1 від 10.08.2013, МПК G07F 11/00). Недоліками відомого торговельного автомата є ускладнення його конструкції зниження зручності експлуатації та обслуговування торговельного автомата та зниження зручності для споживачів внаслідок завантаження та виймання бутлів питної води з кожної комірки з висоти, і як наслідок, зниження функціональних можливостей торговельного автомата. В основу корисної моделі поставлена задача створити такий торговельний автомат для ємностей великого розміру, який дозволив би спростити його конструкцію, підвищити зручності для споживачів, зручності при експлуатації та обслуговування автомата і розширити його функціональні можливості. Поставлена задача вирішується тим, що торговельний автомат для ємностей великого розміру, що містить блок керування, блок розміщення та видачі товару, механізм приймання оплати та дисплей, згідно з корисною моделлю, блок розміщення та видачі товару виконаний у вигляді спірального механізму, на поверхні якого встановлені рухомі зачепи, а під кінцевою частиною спірального механізму встановлений розподільний прилад, що обертається. При цьому відстань між суміжними витками спірального механізму залежить від габаритів та об'єму ємностей, встановлених в блок розміщення та видачі товару. Крім цього наприкінці спірального механізму встановлений контейнер для звільнених зачепів. Запропонований торговельний автомат дозволяє використовувати різноманітні форми ємностей та контейнерів, наприклад циліндричної, квадратної, прямокутної форми, з наповненням не тільки питної води, а й інші рідинні та нерідинні консистенції для потреб споживачів об'ємом до 24 літрів, що дозволяє підвищити споживчі властивості при використанні торговельного автомата. Суть запропонованої корисної моделі пояснюється кресленням, де на: Фіг. 1 - показано загальний вигляд торговельного автомата; Фіг. 2 - розріз 1-1, вигляд зверху блока розміщення та видачі ємностей; Фіг. 3 - розріз 2-2, показано блок розміщення та видачі ємностей. Торговельний автомат для ємностей великого розміру містить корпус 1, у якому розташовані блок керування 2, механізм для приймання оплати 3, дисплей 4, призначений для взаємодії покупця з торговельним автоматом та блок розміщення та видачі заповнених ємностей у вигляді спірального механізму 5. Спіральний механізм 5 виконаний зі спіралі 6, яка жорстко встановлена на опорі 7. На поверхні спіралі 6 встановлені рухомі зачепи 8, які мають можливість легко переміщуватися по її поверхні. Для звільнених від заповнених ємностей рухомих зачепів 8 використовують контейнер 9. Під кінцевою частиною спірального механізму 5 встановлений розподільний прилад 10, що має можливість обертатися і виконаний у вигляді лопатей та з'єднаний з приводом 11. Запропонований торговельний автомат працює наступним чином. Готові заповнені ємності 12, наприклад питною водою, завантажують у блок розміщення та видачі товару 5 шляхом навішування цих ємностей на рухомі зачепи 8, які встановлені на спіраль 6. При отриманні грошей торговельним автоматом, блок керування 2 через систему датчиків (не показані) запускає через привід 11 розподільний прилад 10, що провертається порожньо. В цей же час заповнені ємності 12 під дією власної сили ваги опускаються на рухомих зачепах 8 по спіралі 6 та упираються в лопать розподільного приладу 10. При подальшому повороті лопатей розподільного приладу 10 за рахунок зустрічного руху лопатей приладу 10 до направлення завивки спіралі 6 ємність з водою 12 самостійно знімається з рухомих зачепів 8, і звільнена ємність 12 за допомогою лопатей розподільного приладу 10 подається до вікна видачі торговельного автомата. Звільнені рухомі зачепи 8 від ємностей скочуються далі по спіралі 6 та накопичуються в контейнері 9. Торговельний автомат закінчив цикл продажу товару і знову готовий приймати замовлення на обслуговування споживача. 1 UA 105045 U 5 10 Заздалегідь, ще при наявності декількох ємностей в блоці розміщення та видачі 5 автомата, до повного їх закінчення, інформація про це через датчики надходить до комп'ютера торгового оператора. Отримавши таку інформацію, оператор завантажує, наприклад на складі, необхідну кількість заповнених ємностей та підвозить до автомату. Потім оператор встановлює звільнені рухомі зачепи 8, що накопичилися у контейнері 9, на спіраль 6 та навішує на них заповнені ємності по всій довжині спіралі 6. Після цього торговельний автомат готовий до роботи знову. Таким чином, запропонований торговельний автомат для ємностей великого розміру дозволяє спростити конструкцію автомата, підвищити зручності при його експлуатації та обслуговуванні, підвищити зручності для споживачів та розширити його функціональні можливості. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 1. Торговельний автомат для ємностей великого розміру, що містить блок керування, блок розміщення та видачі товару, механізм приймання оплати та дисплей, який відрізняється тим, що блок розміщення та видачі товару виконаний у вигляді спірального механізму, на поверхні якого встановлені рухомі зачепи, а під кінцевою частиною спірального механізму встановлений розподільний прилад, що обертається. 2. Торговельний автомат за п. 1, який відрізняється тим, що в залежності від габаритів та об'єму ємностей встановлюють відповідний крок між суміжними витками спірального механізму. 3. Торговельний автомат за п. 1, який відрізняється тим, що наприкінці спірального механізму встановлений контейнер для звільнених зачепів. 2 UA 105045 U 3 UA 105045 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
