Торговельний автомат

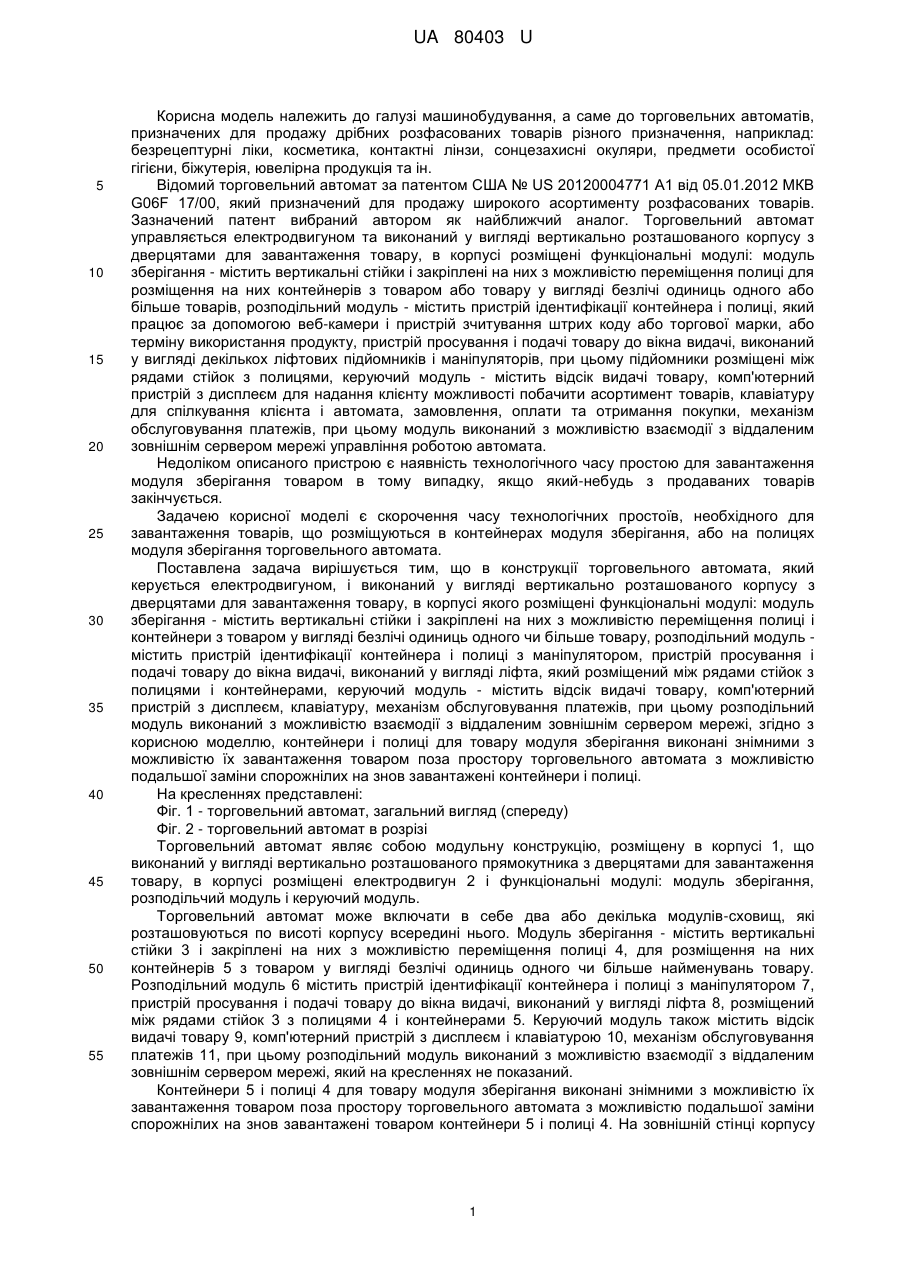

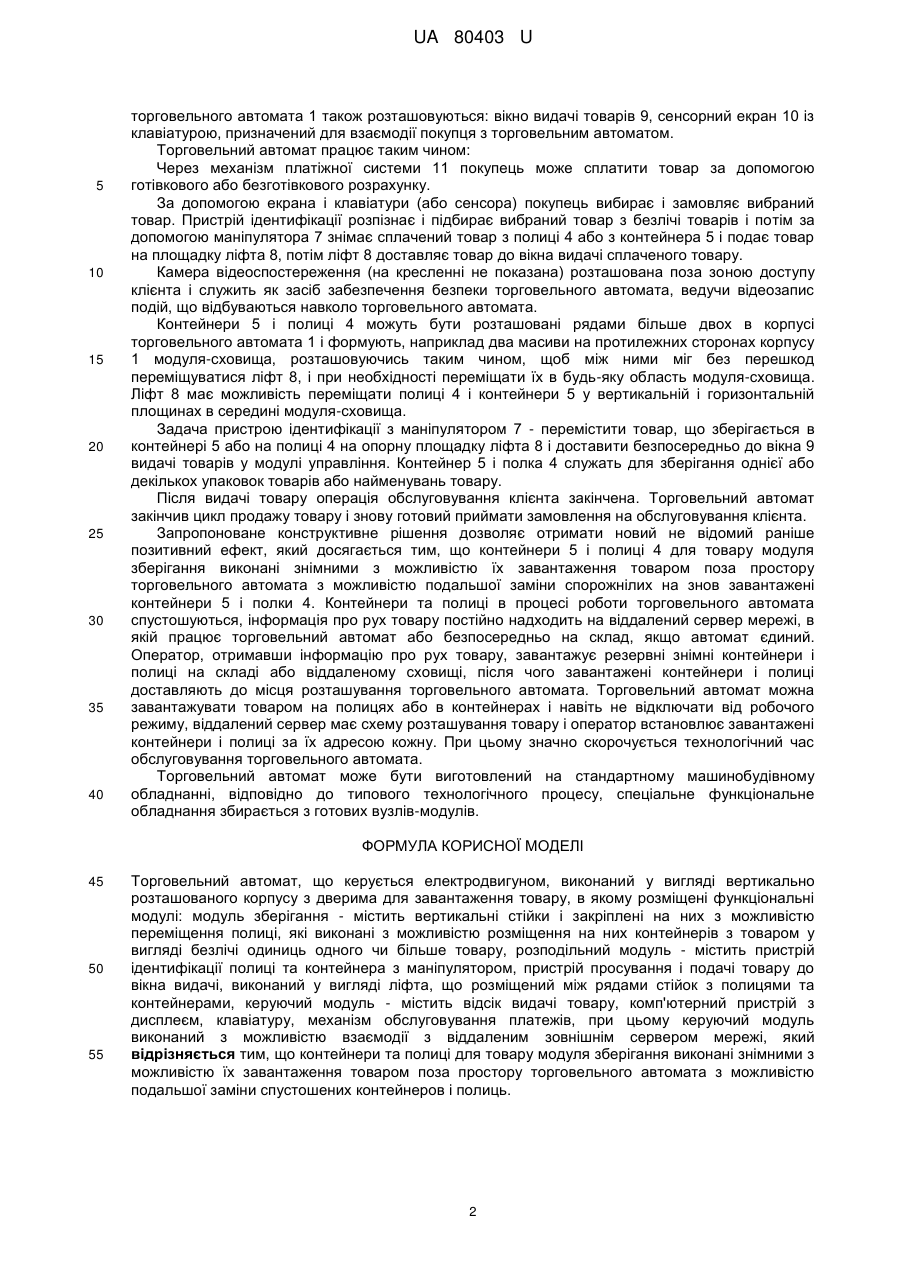

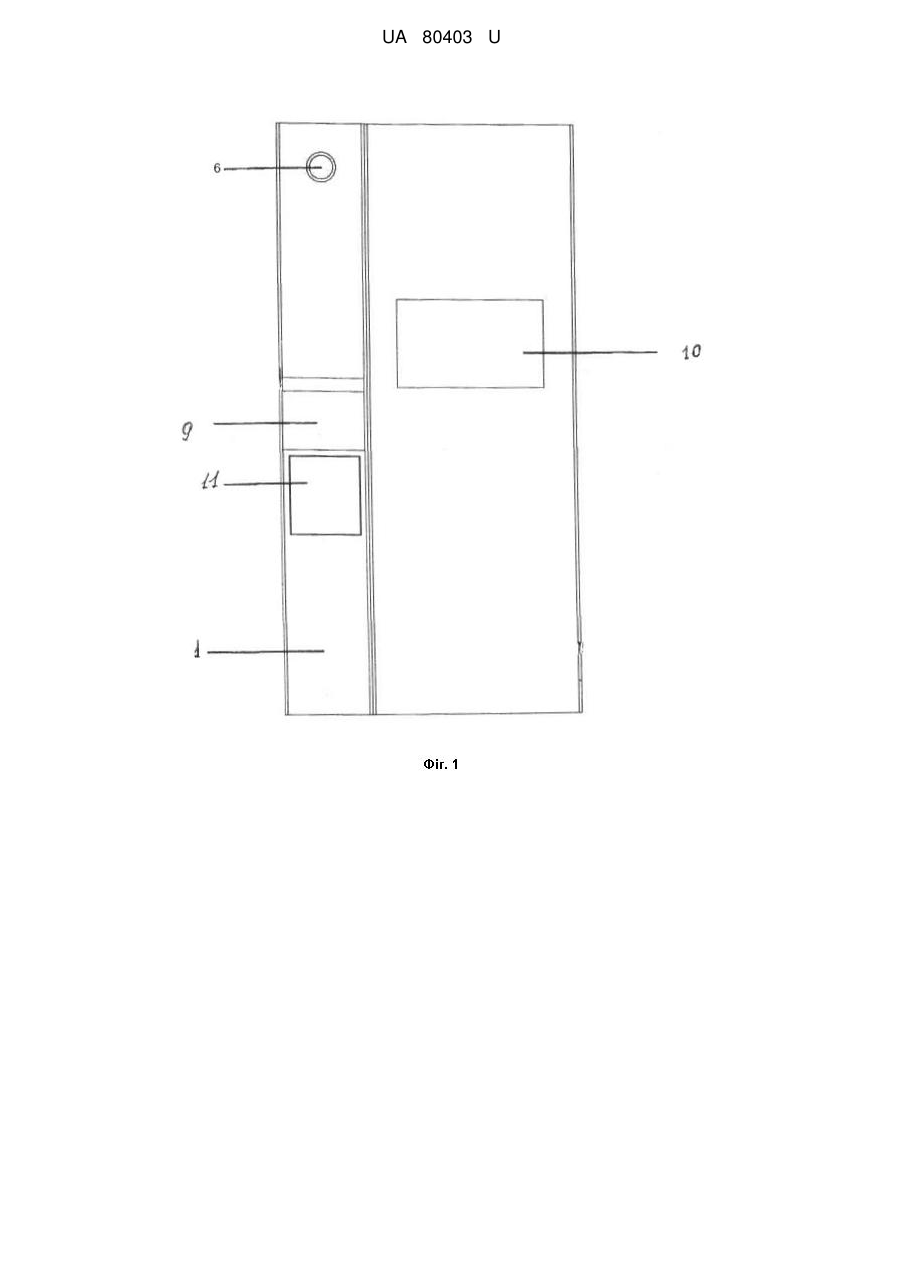

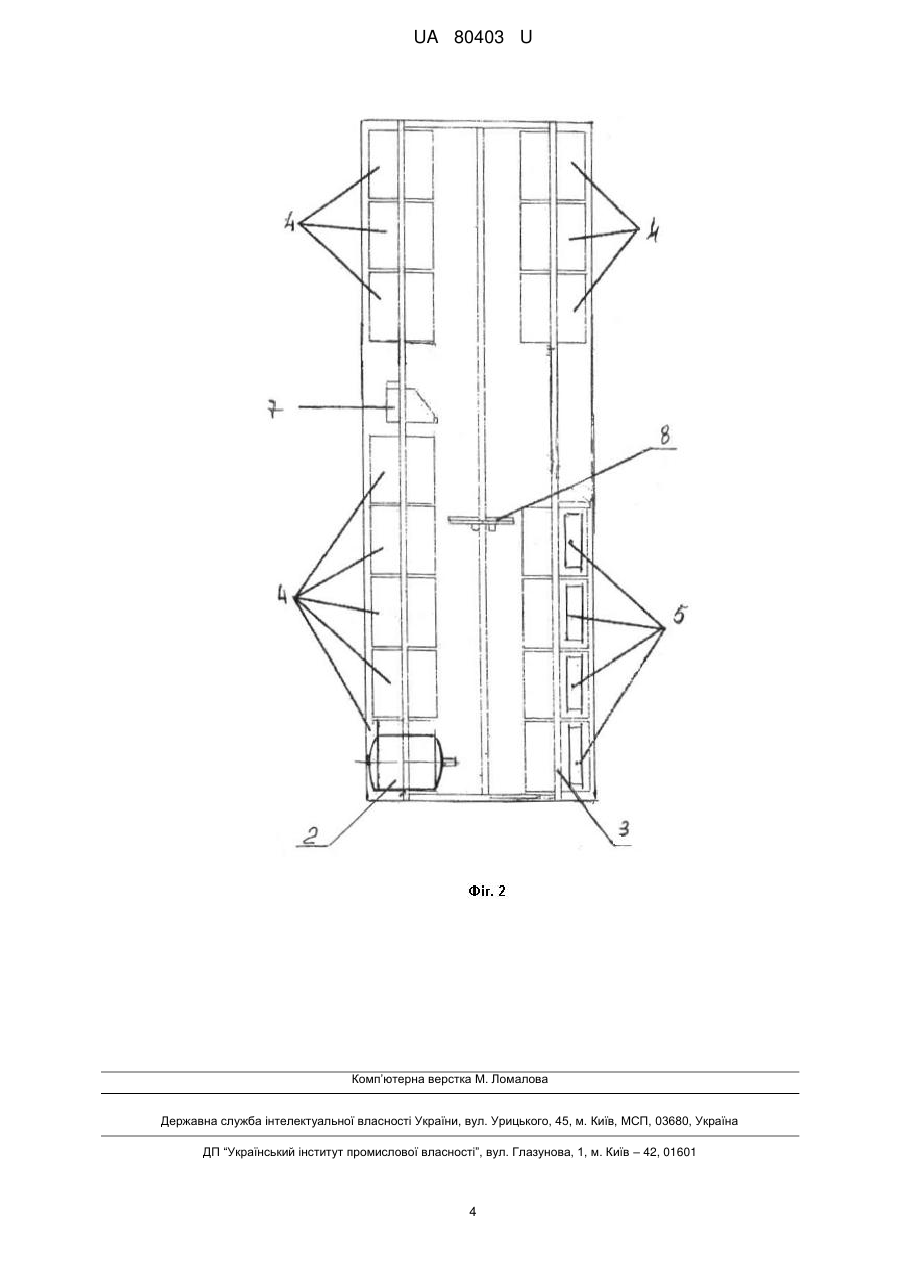

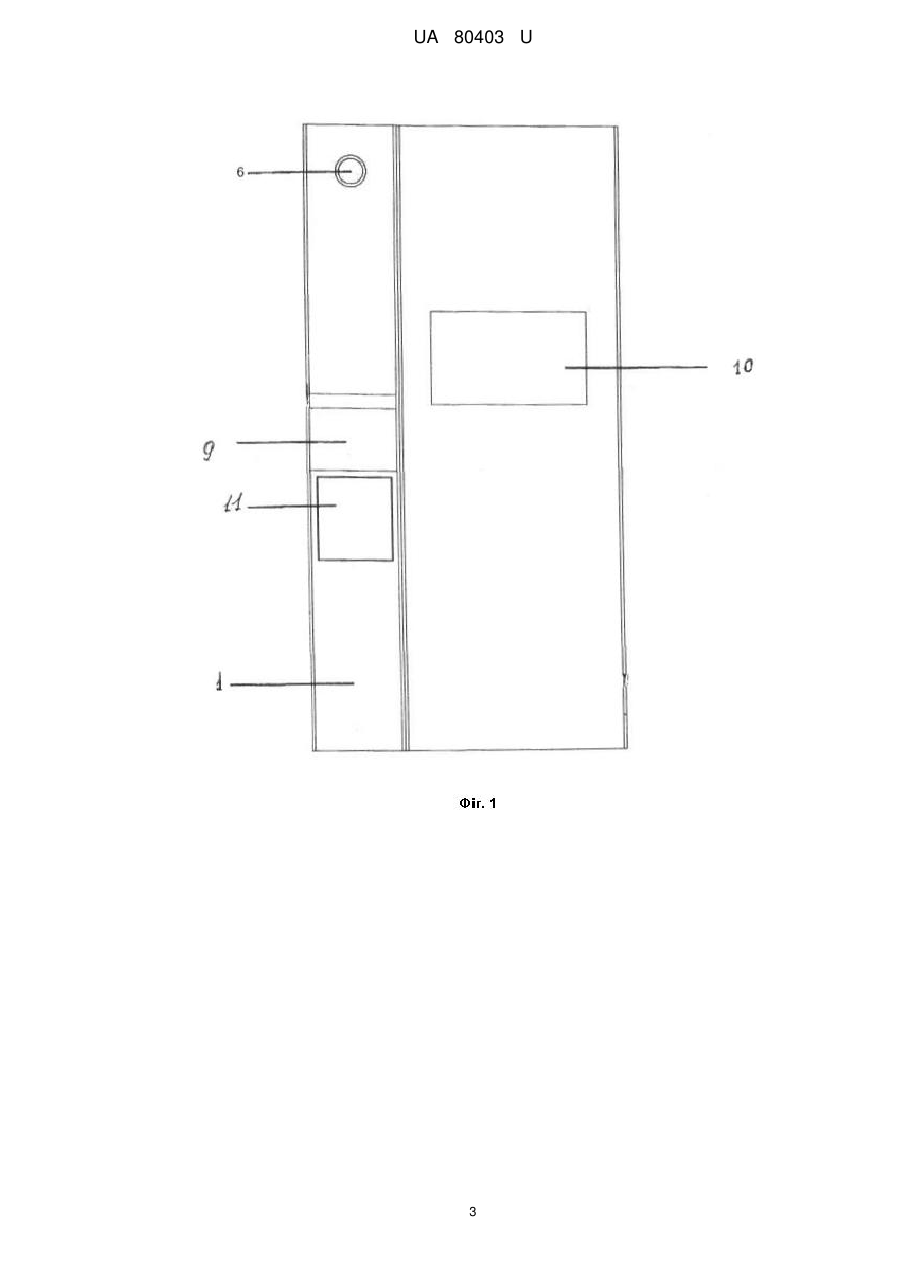

Реферат: UA 80403 U UA 80403 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі машинобудування, а саме до торговельних автоматів, призначених для продажу дрібних розфасованих товарів різного призначення, наприклад: безрецептурні ліки, косметика, контактні лінзи, сонцезахисні окуляри, предмети особистої гігієни, біжутерія, ювелірна продукція та ін. Відомий торговельний автомат за патентом США № US 20120004771 A1 від 05.01.2012 МКВ G06F 17/00, який призначений для продажу широкого асортименту розфасованих товарів. Зазначений патент вибраний автором як найближчий аналог. Торговельний автомат управляється електродвигуном та виконаний у вигляді вертикально розташованого корпусу з дверцятами для завантаження товару, в корпусі розміщені функціональні модулі: модуль зберігання - містить вертикальні стійки і закріплені на них з можливістю переміщення полиці для розміщення на них контейнерів з товаром або товару у вигляді безлічі одиниць одного або більше товарів, розподільний модуль - містить пристрій ідентифікації контейнера і полиці, який працює за допомогою веб-камери і пристрій зчитування штрих коду або торгової марки, або терміну використання продукту, пристрій просування і подачі товару до вікна видачі, виконаний у вигляді декількох ліфтових підйомників і маніпуляторів, при цьому підйомники розміщені між рядами стійок з полицями, керуючий модуль - містить відсік видачі товару, комп'ютерний пристрій з дисплеєм для надання клієнту можливості побачити асортимент товарів, клавіатуру для спілкування клієнта і автомата, замовлення, оплати та отримання покупки, механізм обслуговування платежів, при цьому модуль виконаний з можливістю взаємодії з віддаленим зовнішнім сервером мережі управління роботою автомата. Недоліком описаного пристрою є наявність технологічного часу простою для завантаження модуля зберігання товаром в тому випадку, якщо який-небудь з продаваних товарів закінчується. Задачею корисної моделі є скорочення часу технологічних простоїв, необхідного для завантаження товарів, що розміщуються в контейнерах модуля зберігання, або на полицях модуля зберігання торговельного автомата. Поставлена задача вирішується тим, що в конструкції торговельного автомата, який керується електродвигуном, і виконаний у вигляді вертикально розташованого корпусу з дверцятами для завантаження товару, в корпусі якого розміщені функціональні модулі: модуль зберігання - містить вертикальні стійки і закріплені на них з можливістю переміщення полиці і контейнери з товаром у вигляді безлічі одиниць одного чи більше товару, розподільний модуль містить пристрій ідентифікації контейнера і полиці з маніпулятором, пристрій просування і подачі товару до вікна видачі, виконаний у вигляді ліфта, який розміщений між рядами стійок з полицями і контейнерами, керуючий модуль - містить відсік видачі товару, комп'ютерний пристрій з дисплеєм, клавіатуру, механізм обслуговування платежів, при цьому розподільний модуль виконаний з можливістю взаємодії з віддаленим зовнішнім сервером мережі, згідно з корисною моделлю, контейнери і полиці для товару модуля зберігання виконані знімними з можливістю їх завантаження товаром поза простору торговельного автомата з можливістю подальшої заміни спорожнілих на знов завантажені контейнери і полиці. На кресленнях представлені: Фіг. 1 - торговельний автомат, загальний вигляд (спереду) Фіг. 2 - торговельний автомат в розрізі Торговельний автомат являє собою модульну конструкцію, розміщену в корпусі 1, що виконаний у вигляді вертикально розташованого прямокутника з дверцятами для завантаження товару, в корпусі розміщені електродвигун 2 і функціональні модулі: модуль зберігання, розподільчий модуль і керуючий модуль. Торговельний автомат може включати в себе два або декілька модулів-сховищ, які розташовуються по висоті корпусу всередині нього. Модуль зберігання - містить вертикальні стійки 3 і закріплені на них з можливістю переміщення полиці 4, для розміщення на них контейнерів 5 з товаром у вигляді безлічі одиниць одного чи більше найменувань товару. Розподільний модуль 6 містить пристрій ідентифікації контейнера і полиці з маніпулятором 7, пристрій просування і подачі товару до вікна видачі, виконаний у вигляді ліфта 8, розміщений між рядами стійок 3 з полицями 4 і контейнерами 5. Керуючий модуль також містить відсік видачі товару 9, комп'ютерний пристрій з дисплеєм і клавіатурою 10, механізм обслуговування платежів 11, при цьому розподільний модуль виконаний з можливістю взаємодії з віддаленим зовнішнім сервером мережі, який на кресленнях не показаний. Контейнери 5 і полиці 4 для товару модуля зберігання виконані знімними з можливістю їх завантаження товаром поза простору торговельного автомата з можливістю подальшої заміни спорожнілих на знов завантажені товаром контейнери 5 і полиці 4. На зовнішній стінці корпусу 1 UA 80403 U 5 10 15 20 25 30 35 40 торговельного автомата 1 також розташовуються: вікно видачі товарів 9, сенсорний екран 10 із клавіатурою, призначений для взаємодії покупця з торговельним автоматом. Торговельний автомат працює таким чином: Через механізм платіжної системи 11 покупець може сплатити товар за допомогою готівкового або безготівкового розрахунку. За допомогою екрана і клавіатури (або сенсора) покупець вибирає і замовляє вибраний товар. Пристрій ідентифікації розпізнає і підбирає вибраний товар з безлічі товарів і потім за допомогою маніпулятора 7 знімає сплачений товар з полиці 4 або з контейнера 5 і подає товар на площадку ліфта 8, потім ліфт 8 доставляє товар до вікна видачі сплаченого товару. Камера відеоспостереження (на кресленні не показана) розташована поза зоною доступу клієнта і служить як засіб забезпечення безпеки торговельного автомата, ведучи відеозапис подій, що відбуваються навколо торговельного автомата. Контейнери 5 і полиці 4 можуть бути розташовані рядами більше двох в корпусі торговельного автомата 1 і формують, наприклад два масиви на протилежних сторонах корпусу 1 модуля-сховища, розташовуючись таким чином, щоб між ними міг без перешкод переміщуватися ліфт 8, і при необхідності переміщати їх в будь-яку область модуля-сховища. Ліфт 8 має можливість переміщати полиці 4 і контейнери 5 у вертикальній і горизонтальній площинах в середині модуля-сховища. Задача пристрою ідентифікації з маніпулятором 7 - перемістити товар, що зберігається в контейнері 5 або на полиці 4 на опорну площадку ліфта 8 і доставити безпосередньо до вікна 9 видачі товарів у модулі управління. Контейнер 5 і полка 4 служать для зберігання однієї або декількох упаковок товарів або найменувань товару. Після видачі товару операція обслуговування клієнта закінчена. Торговельний автомат закінчив цикл продажу товару і знову готовий приймати замовлення на обслуговування клієнта. Запропоноване конструктивне рішення дозволяє отримати новий не відомий раніше позитивний ефект, який досягається тим, що контейнери 5 і полиці 4 для товару модуля зберігання виконані знімними з можливістю їх завантаження товаром поза простору торговельного автомата з можливістю подальшої заміни спорожнілих на знов завантажені контейнери 5 і полки 4. Контейнери та полиці в процесі роботи торговельного автомата спустошуються, інформація про рух товару постійно надходить на віддалений сервер мережі, в якій працює торговельний автомат або безпосередньо на склад, якщо автомат єдиний. Оператор, отримавши інформацію про рух товару, завантажує резервні знімні контейнери і полиці на складі або віддаленому сховищі, після чого завантажені контейнери і полиці доставляють до місця розташування торговельного автомата. Торговельний автомат можна завантажувати товаром на полицях або в контейнерах і навіть не відключати від робочого режиму, віддалений сервер має схему розташування товару і оператор встановлює завантажені контейнери і полиці за їх адресою кожну. При цьому значно скорочується технологічний час обслуговування торговельного автомата. Торговельний автомат може бути виготовлений на стандартному машинобудівному обладнанні, відповідно до типового технологічного процесу, спеціальне функціональне обладнання збирається з готових вузлів-модулів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 Торговельний автомат, що керується електродвигуном, виконаний у вигляді вертикально розташованого корпусу з дверима для завантаження товару, в якому розміщені функціональні модулі: модуль зберігання - містить вертикальні стійки і закріплені на них з можливістю переміщення полиці, які виконані з можливістю розміщення на них контейнерів з товаром у вигляді безлічі одиниць одного чи більше товару, розподільний модуль - містить пристрій ідентифікації полиці та контейнера з маніпулятором, пристрій просування і подачі товару до вікна видачі, виконаний у вигляді ліфта, що розміщений між рядами стійок з полицями та контейнерами, керуючий модуль - містить відсік видачі товару, комп'ютерний пристрій з дисплеєм, клавіатуру, механізм обслуговування платежів, при цьому керуючий модуль виконаний з можливістю взаємодії з віддаленим зовнішнім сервером мережі, який відрізняється тим, що контейнери та полиці для товару модуля зберігання виконані знімними з можливістю їх завантаження товаром поза простору торговельного автомата з можливістю подальшої заміни спустошених контейнеров і полиць. 2 UA 80403 U 3 UA 80403 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
