Крутопохилий сепаратор

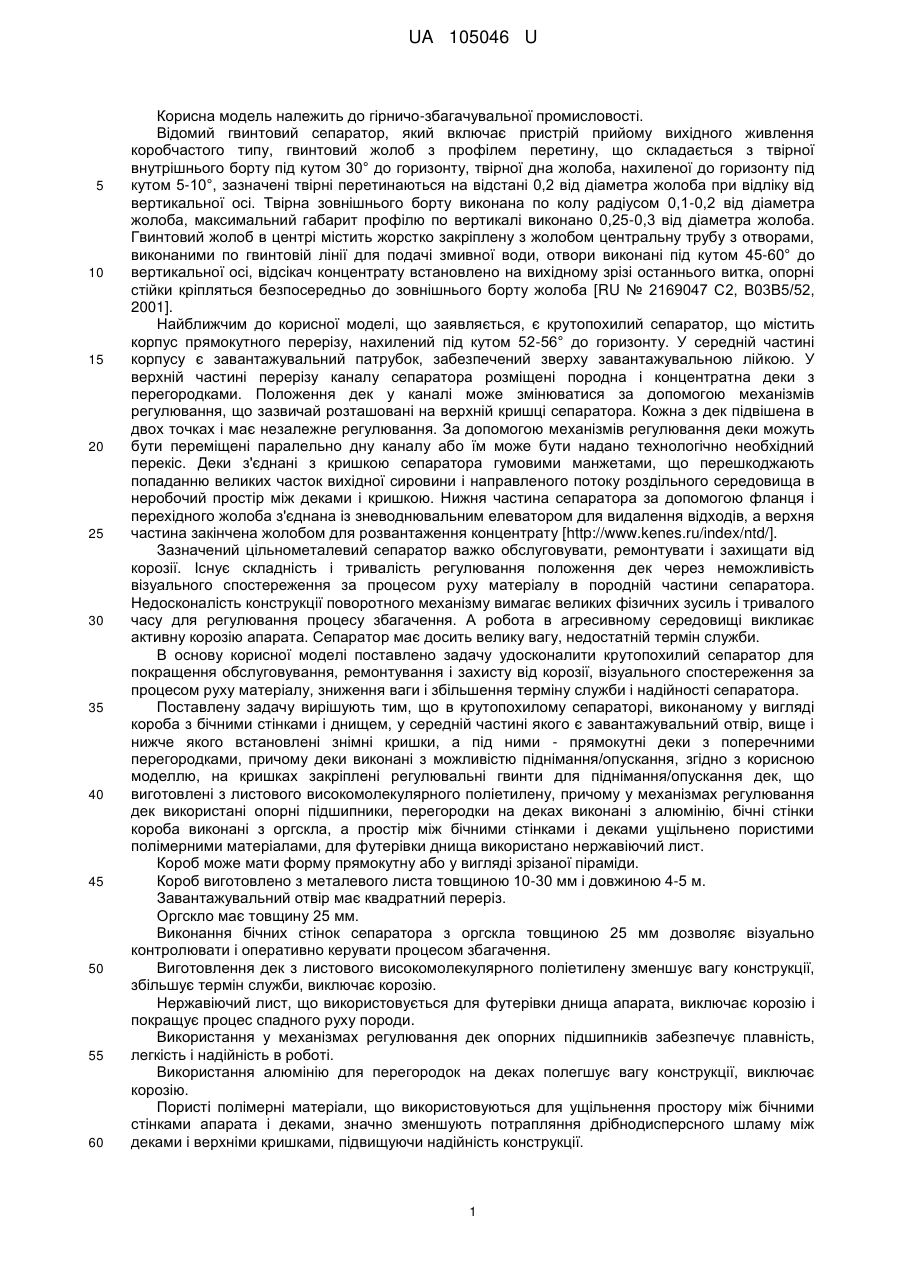

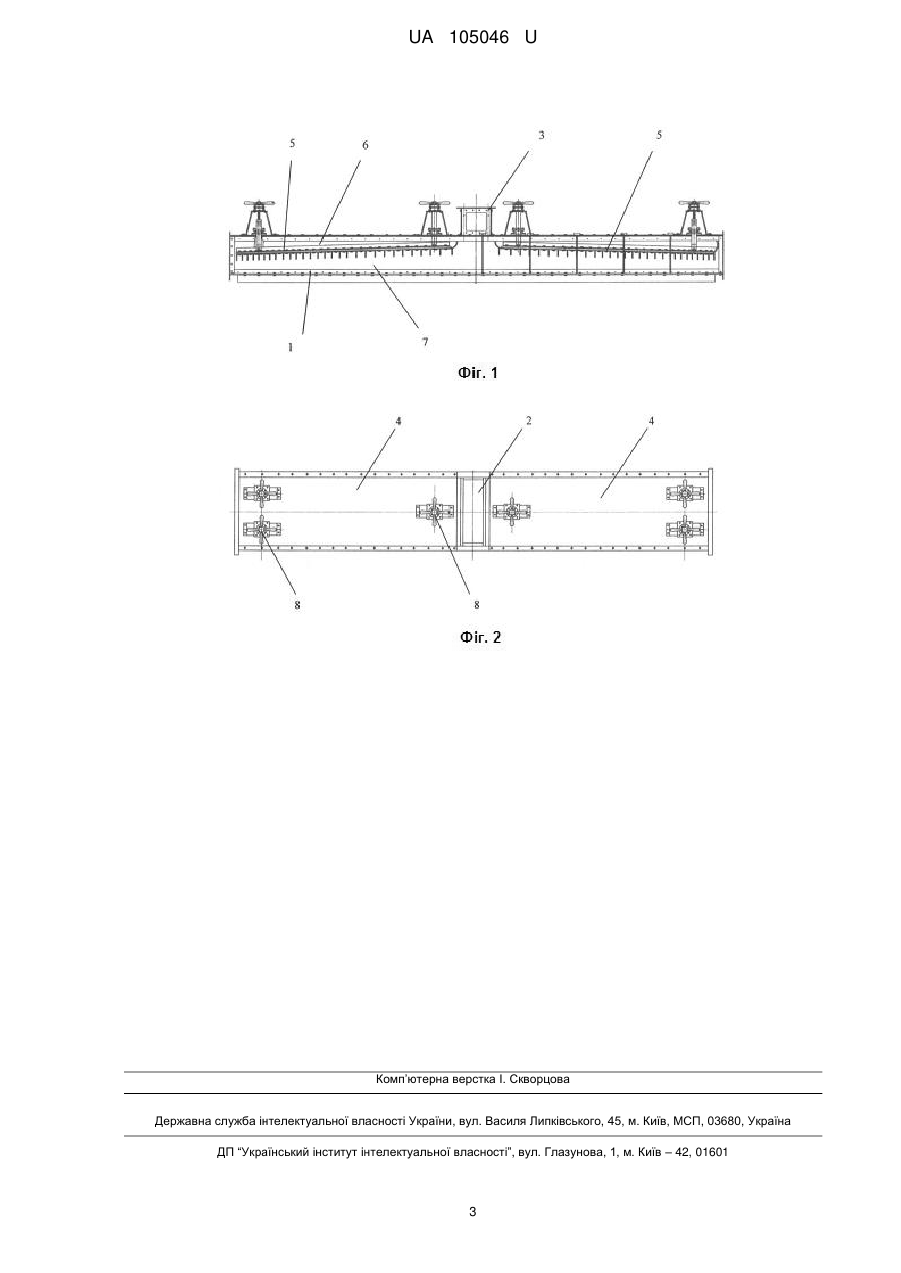

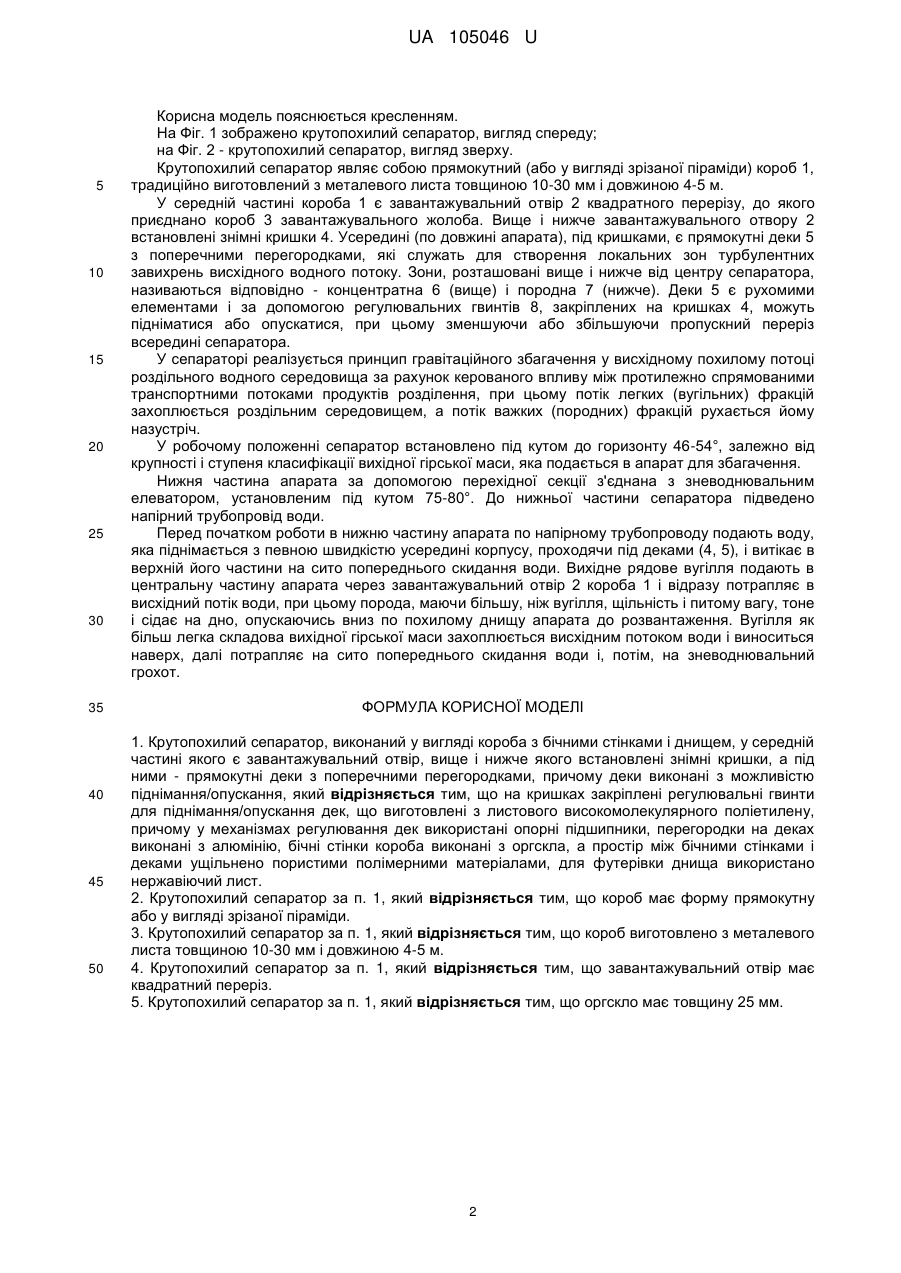

Реферат: Крутопохилий сепаратор, виконаний у вигляді короба з бічними стінками і днищем, у середній частині якого є завантажувальний отвір, вище і нижче якого встановлені знімні кришки, а під ними - прямокутні деки з поперечними перегородками, причому деки виконані з можливістю піднімання/опускання, причому на кришках закріплені регулювальні гвинти для піднімання/опускання дек, що виготовлені з листового високомолекулярного поліетилену, а у механізмах регулювання дек використані опорні підшипники, перегородки на деках виконані з алюмінію, бічні стінки короба виконані з оргскла, та простір між бічними стінками і деками ущільнено пористими полімерними матеріалами, для футерівки днища використано нержавіючий лист. UA 105046 U (54) КРУТОПОХИЛИЙ СЕПАРАТОР UA 105046 U UA 105046 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гірничо-збагачувальної промисловості. Відомий гвинтовий сепаратор, який включає пристрій прийому вихідного живлення коробчастого типу, гвинтовий жолоб з профілем перетину, що складається з твірної внутрішнього борту під кутом 30° до горизонту, твірної дна жолоба, нахиленої до горизонту під кутом 5-10°, зазначені твірні перетинаються на відстані 0,2 від діаметра жолоба при відліку від вертикальної осі. Твірна зовнішнього борту виконана по колу радіусом 0,1-0,2 від діаметра жолоба, максимальний габарит профілю по вертикалі виконано 0,25-0,3 від діаметра жолоба. Гвинтовий жолоб в центрі містить жорстко закріплену з жолобом центральну трубу з отворами, виконаними по гвинтовій лінії для подачі змивної води, отвори виконані під кутом 45-60° до вертикальної осі, відсікач концентрату встановлено на вихідному зрізі останнього витка, опорні стійки кріпляться безпосередньо до зовнішнього борту жолоба [RU № 2169047 С2, В03В5/52, 2001]. Найближчим до корисної моделі, що заявляється, є крутопохилий сепаратор, що містить корпус прямокутного перерізу, нахилений під кутом 52-56° до горизонту. У середній частині корпусу є завантажувальний патрубок, забезпечений зверху завантажувальною лійкою. У верхній частині перерізу каналу сепаратора розміщені породна і концентратна деки з перегородками. Положення дек у каналі може змінюватися за допомогою механізмів регулювання, що зазвичай розташовані на верхній кришці сепаратора. Кожна з дек підвішена в двох точках і має незалежне регулювання. За допомогою механізмів регулювання деки можуть бути переміщені паралельно дну каналу або їм може бути надано технологічно необхідний перекіс. Деки з'єднані з кришкою сепаратора гумовими манжетами, що перешкоджають попаданню великих часток вихідної сировини і направленого потоку роздільного середовища в неробочий простір між деками і кришкою. Нижня частина сепаратора за допомогою фланця і перехідного жолоба з'єднана із зневоднювальним елеватором для видалення відходів, а верхня частина закінчена жолобом для розвантаження концентрату [http://www.kenes.ru/index/ntd/]. Зазначений цільнометалевий сепаратор важко обслуговувати, ремонтувати і захищати від корозії. Існує складність і тривалість регулювання положення дек через неможливість візуального спостереження за процесом руху матеріалу в породній частини сепаратора. Недосконалість конструкції поворотного механізму вимагає великих фізичних зусиль і тривалого часу для регулювання процесу збагачення. А робота в агресивному середовищі викликає активну корозію апарата. Сепаратор має досить велику вагу, недостатній термін служби. В основу корисної моделі поставлено задачу удосконалити крутопохилий сепаратор для покращення обслуговування, ремонтування і захисту від корозії, візуального спостереження за процесом руху матеріалу, зниження ваги і збільшення терміну служби і надійності сепаратора. Поставлену задачу вирішують тим, що в крутопохилому сепараторі, виконаному у вигляді короба з бічними стінками і днищем, у середній частині якого є завантажувальний отвір, вище і нижче якого встановлені знімні кришки, а під ними - прямокутні деки з поперечними перегородками, причому деки виконані з можливістю піднімання/опускання, згідно з корисною моделлю, на кришках закріплені регулювальні гвинти для піднімання/опускання дек, що виготовлені з листового високомолекулярного поліетилену, причому у механізмах регулювання дек використані опорні підшипники, перегородки на деках виконані з алюмінію, бічні стінки короба виконані з оргскла, а простір між бічними стінками і деками ущільнено пористими полімерними матеріалами, для футерівки днища використано нержавіючий лист. Короб може мати форму прямокутну або у вигляді зрізаної піраміди. Короб виготовлено з металевого листа товщиною 10-30 мм і довжиною 4-5 м. Завантажувальний отвір має квадратний переріз. Оргскло має товщину 25 мм. Виконання бічних стінок сепаратора з оргскла товщиною 25 мм дозволяє візуально контролювати і оперативно керувати процесом збагачення. Виготовлення дек з листового високомолекулярного поліетилену зменшує вагу конструкції, збільшує термін служби, виключає корозію. Нержавіючий лист, що використовується для футерівки днища апарата, виключає корозію і покращує процес спадного руху породи. Використання у механізмах регулювання дек опорних підшипників забезпечує плавність, легкість і надійність в роботі. Використання алюмінію для перегородок на деках полегшує вагу конструкції, виключає корозію. Пористі полімерні матеріали, що використовуються для ущільнення простору між бічними стінками апарата і деками, значно зменшують потрапляння дрібнодисперсного шламу між деками і верхніми кришками, підвищуючи надійність конструкції. 1 UA 105046 U 5 10 15 20 25 30 35 40 45 50 Корисна модель пояснюється кресленням. На Фіг. 1 зображено крутопохилий сепаратор, вигляд спереду; на Фіг. 2 - крутопохилий сепаратор, вигляд зверху. Крутопохилий сепаратор являє собою прямокутний (або у вигляді зрізаної піраміди) короб 1, традиційно виготовлений з металевого листа товщиною 10-30 мм і довжиною 4-5 м. У середній частині короба 1 є завантажувальний отвір 2 квадратного перерізу, до якого приєднано короб 3 завантажувального жолоба. Вище і нижче завантажувального отвору 2 встановлені знімні кришки 4. Усередині (по довжині апарата), під кришками, є прямокутні деки 5 з поперечними перегородками, які служать для створення локальних зон турбулентних завихрень висхідного водного потоку. Зони, розташовані вище і нижче від центру сепаратора, називаються відповідно - концентратна 6 (вище) і породна 7 (нижче). Деки 5 є рухомими елементами і за допомогою регулювальних гвинтів 8, закріплених на кришках 4, можуть підніматися або опускатися, при цьому зменшуючи або збільшуючи пропускний переріз всередині сепаратора. У сепараторі реалізується принцип гравітаційного збагачення у висхідному похилому потоці роздільного водного середовища за рахунок керованого впливу між протилежно спрямованими транспортними потоками продуктів розділення, при цьому потік легких (вугільних) фракцій захоплюється роздільним середовищем, а потік важких (породних) фракцій рухається йому назустріч. У робочому положенні сепаратор встановлено під кутом до горизонту 46-54°, залежно від крупності і ступеня класифікації вихідної гірської маси, яка подається в апарат для збагачення. Нижня частина апарата за допомогою перехідної секції з'єднана з зневоднювальним елеватором, установленим під кутом 75-80°. До нижньої частини сепаратора підведено напірний трубопровід води. Перед початком роботи в нижню частину апарата по напірному трубопроводу подають воду, яка піднімається з певною швидкістю усередині корпусу, проходячи під деками (4, 5), і витікає в верхній його частини на сито попереднього скидання води. Вихідне рядове вугілля подають в центральну частину апарата через завантажувальний отвір 2 короба 1 і відразу потрапляє в висхідний потік води, при цьому порода, маючи більшу, ніж вугілля, щільність і питому вагу, тоне і сідає на дно, опускаючись вниз по похилому днищу апарата до розвантаження. Вугілля як більш легка складова вихідної гірської маси захоплюється висхідним потоком води і виноситься наверх, далі потрапляє на сито попереднього скидання води і, потім, на зневоднювальний грохот. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Крутопохилий сепаратор, виконаний у вигляді короба з бічними стінками і днищем, у середній частині якого є завантажувальний отвір, вище і нижче якого встановлені знімні кришки, а під ними - прямокутні деки з поперечними перегородками, причому деки виконані з можливістю піднімання/опускання, який відрізняється тим, що на кришках закріплені регулювальні гвинти для піднімання/опускання дек, що виготовлені з листового високомолекулярного поліетилену, причому у механізмах регулювання дек використані опорні підшипники, перегородки на деках виконані з алюмінію, бічні стінки короба виконані з оргскла, а простір між бічними стінками і деками ущільнено пористими полімерними матеріалами, для футерівки днища використано нержавіючий лист. 2. Крутопохилий сепаратор за п. 1, який відрізняється тим, що короб має форму прямокутну або у вигляді зрізаної піраміди. 3. Крутопохилий сепаратор за п. 1, який відрізняється тим, що короб виготовлено з металевого листа товщиною 10-30 мм і довжиною 4-5 м. 4. Крутопохилий сепаратор за п. 1, який відрізняється тим, що завантажувальний отвір має квадратний переріз. 5. Крутопохилий сепаратор за п. 1, який відрізняється тим, що оргскло має товщину 25 мм. 2 UA 105046 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
