Персональна система розвідки

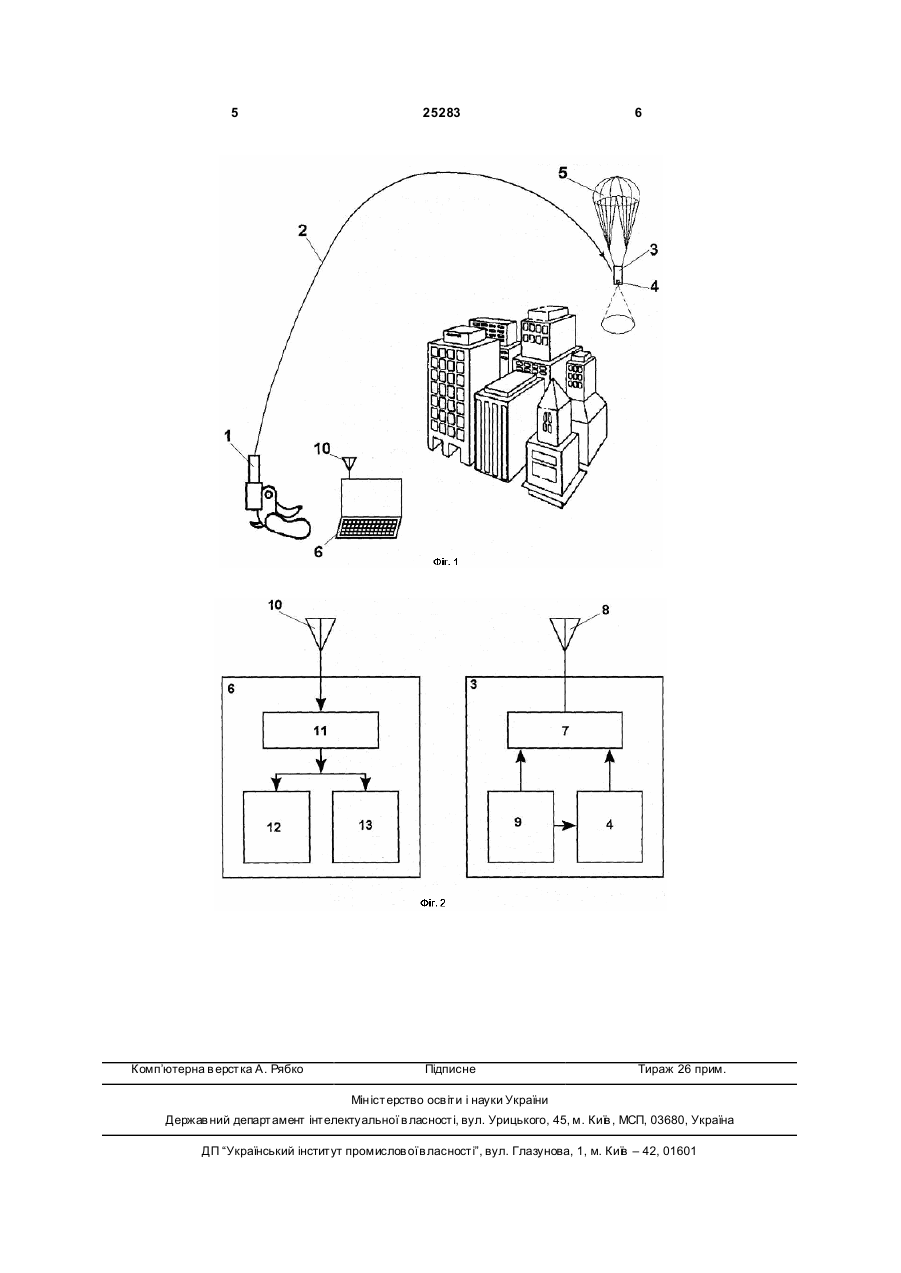

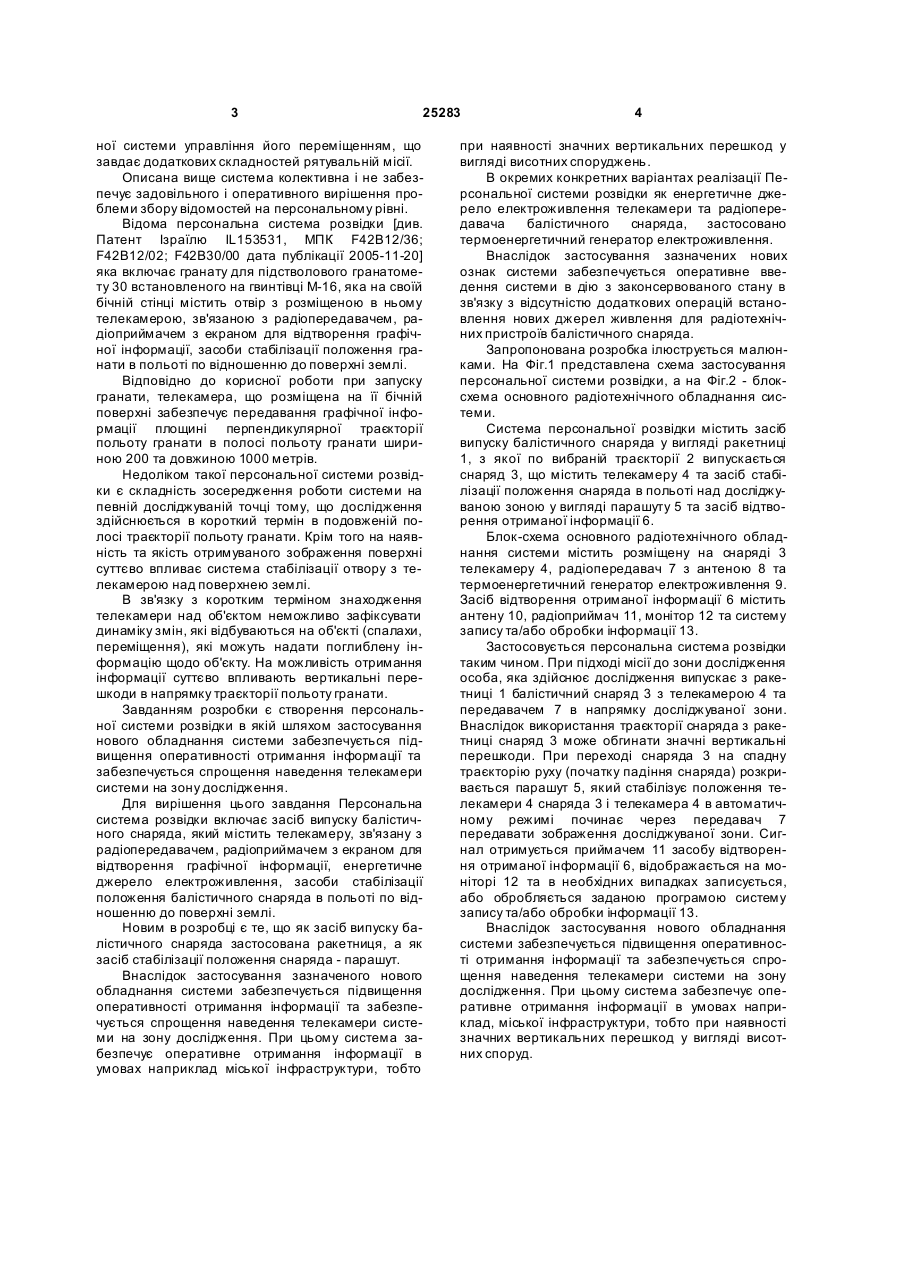

1. Персональна система розвідки, яка включає засіб випуску балістичного снаряда, що містить телекамеру, зв'язану з радіопередавачем радіо 3 25283 ної системи управління його переміщенням, що завдає додаткових складностей рятувальній місії. Описана вище система колективна і не забезпечує задовільного і оперативного вирішення проблеми збору відомостей на персональному рівні. Відома персональна система розвідки [див. Патент Ізраїлю IL153531, МПК F42B12/36; F42B12/02; F42B30/00 дата публікації 2005-11-20] яка включає гранату для підстволового гранатомету 30 встановленого на гвинтівці М-16, яка на своїй бічній стінці містить отвір з розміщеною в ньому телекамерою, зв'язаною з радіопередавачем, радіоприймачем з екраном для відтворення графічної інформації, засоби стабілізації положення гранати в польоті по відношенню до поверхні землі. Відповідно до корисної роботи при запуску гранати, телекамера, що розміщена на її бічній поверхні забезпечує передавання графічної інформації площині перпендикулярної траєкторії польоту гранати в полосі польоту гранати шириною 200 та довжиною 1000 метрів. Недоліком такої персональної системи розвідки є складність зосередження роботи системи на певній досліджуваній точці тому, що дослідження здійснюється в короткий термін в подовженій полосі траєкторії польоту гранати. Крім того на наявність та якість отримуваного зображення поверхні суттєво впливає система стабілізації отвору з телекамерою над поверхнею землі. В зв'язку з коротким терміном знаходження телекамери над об'єктом неможливо зафіксувати динаміку змін, які відбуваються на об'єкті (спалахи, переміщення), які можуть надати поглиблену інформацію щодо об'єкту. На можливість отримання інформації суттєво впливають вертикальні перешкоди в напрямку траєкторії польоту гранати. Завданням розробки є створення персональної системи розвідки в якій шляхом застосування нового обладнання системи забезпечується підвищення оперативності отримання інформації та забезпечується спрощення наведення телекамери системи на зону дослідження. Для вирішення цього завдання Персональна система розвідки включає засіб випуску балістичного снаряда, який містить телекамеру, зв'язану з радіопередавачем, радіоприймачем з екраном для відтворення графічної інформації, енергетичне джерело електроживлення, засоби стабілізації положення балістичного снаряда в польоті по відношенню до поверхні землі. Новим в розробці є те, що як засіб випуску балістичного снаряда застосована ракетниця, а як засіб стабілізації положення снаряда - парашут. Внаслідок застосування зазначеного нового обладнання системи забезпечується підвищення оперативності отримання інформації та забезпечується спрощення наведення телекамери системи на зону дослідження. При цьому система забезпечує оперативне отримання інформації в умовах наприклад міської інфраструктури, тобто 4 при наявності значних вертикальних перешкод у вигляді висотних споруджень. В окремих конкретних варіантах реалізації Персональної системи розвідки як енергетичне джерело електроживлення телекамери та радіопередавача балістичного снаряда, застосовано термоенергетичний генератор електроживлення. Внаслідок застосування зазначених нових ознак системи забезпечується оперативне введення системи в дію з законсервованого стану в зв'язку з відсутністю додаткових операцій встановлення нових джерел живлення для радіотехнічних пристроїв балістичного снаряда. Запропонована розробка ілюструється малюнками. На Фіг.1 представлена схема застосування персональної системи розвідки, а на Фіг.2 - блоксхема основного радіотехнічного обладнання системи. Система персональної розвідки містить засіб випуску балістичного снаряда у вигляді ракетниці 1, з якої по вибраній траєкторії 2 випускається снаряд 3, що містить телекамеру 4 та засіб стабілізації положення снаряда в польоті над досліджуваною зоною у вигляді парашуту 5 та засіб відтворення отриманої інформації 6. Блок-схема основного радіотехнічного обладнання системи містить розміщену на снаряді 3 телекамеру 4, радіопередавач 7 з антеною 8 та термоенергетичний генератор електроживлення 9. Засіб відтворення отриманої інформації 6 містить антену 10, радіоприймач 11, монітор 12 та систему запису та/або обробки інформації 13. Застосовується персональна система розвідки таким чином. При підході місії до зони дослідження особа, яка здійснює дослідження випускає з ракетниці 1 балістичний снаряд 3 з телекамерою 4 та передавачем 7 в напрямку досліджуваної зони. Внаслідок використання траєкторії снаряда з ракетниці снаряд 3 може обгинати значні вертикальні перешкоди. При переході снаряда 3 на спадну траєкторію руху (початку падіння снаряда) розкривається парашут 5, який стабілізує положення телекамери 4 снаряда 3 і телекамера 4 в автоматичному режимі починає через передавач 7 передавати зображення досліджуваної зони. Сигнал отримується приймачем 11 засобу відтворення отриманої інформації 6, відображається на моніторі 12 та в необхідних випадках записується, або обробляється заданою програмою систему запису та/або обробки інформації 13. Внаслідок застосування нового обладнання системи забезпечується підвищення оперативності отримання інформації та забезпечується спрощення наведення телекамери системи на зону дослідження. При цьому система забезпечує оперативне отримання інформації в умовах наприклад, міської інфраструктури, тобто при наявності значних вертикальних перешкод у вигляді висотних споруд. 5 Комп’ютерна в ерстка А. Рябко 25283 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
