Бур для відбору зразків ґрунту та підкарантинної продукції для виявлення карантинних організмів

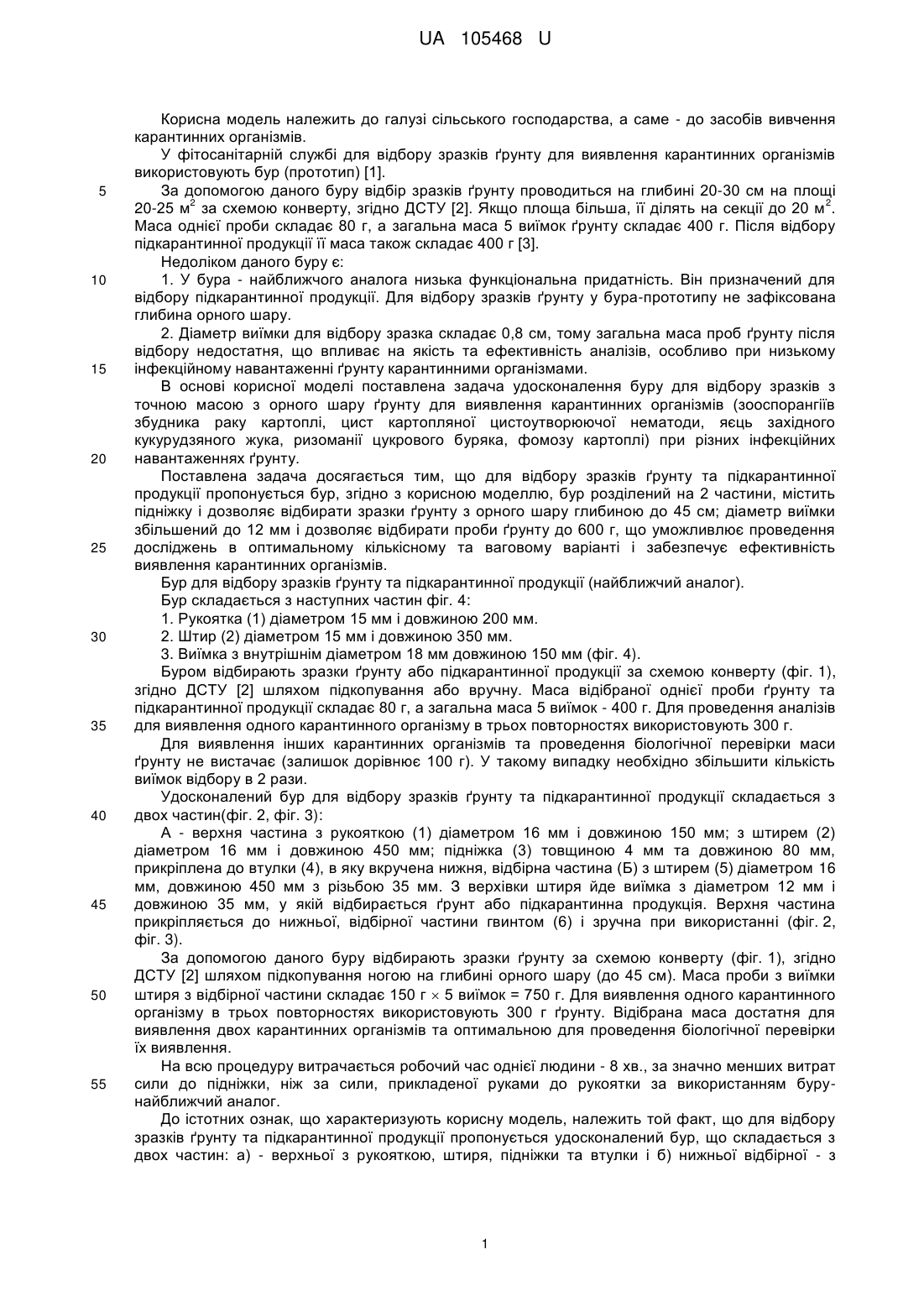

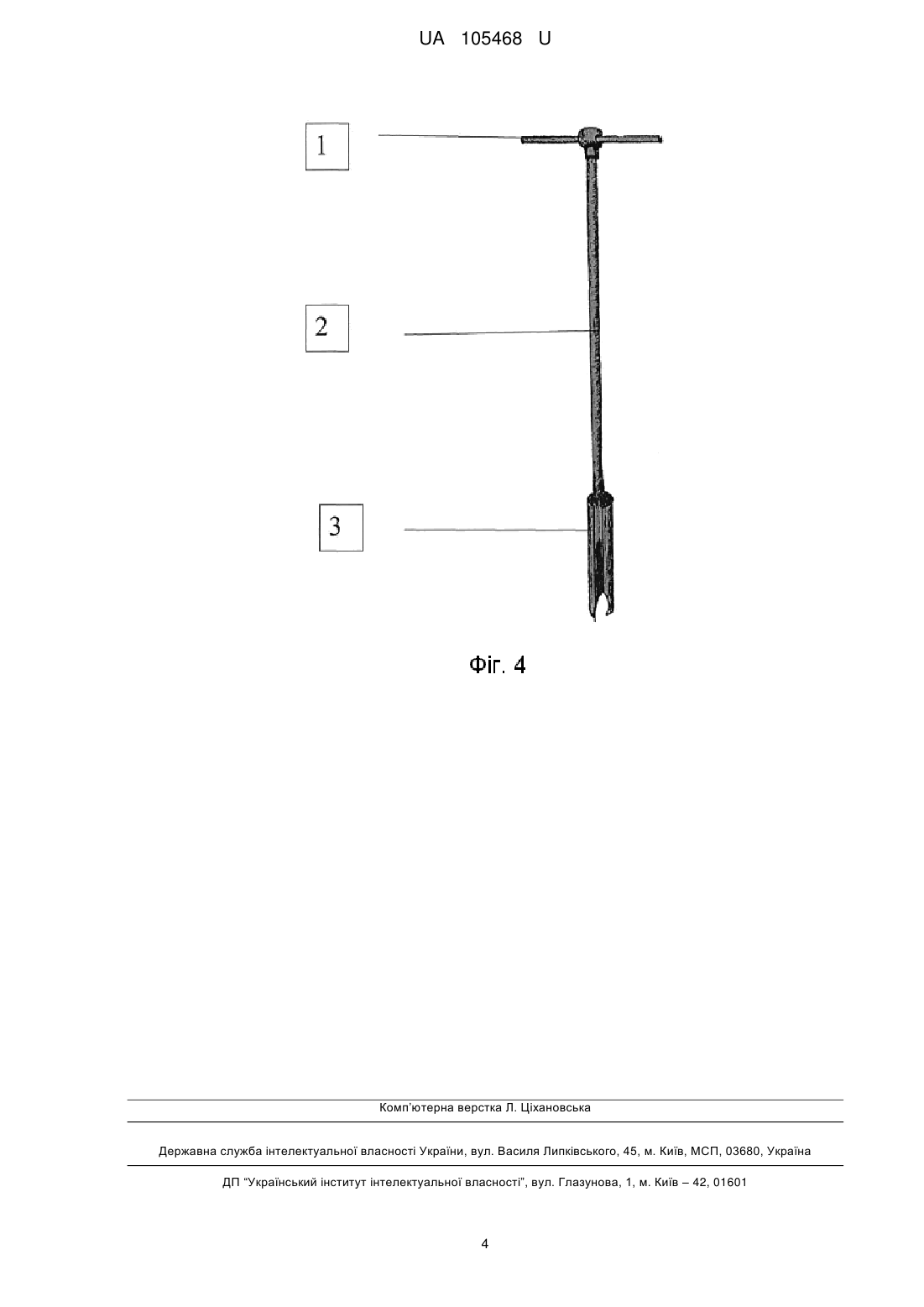

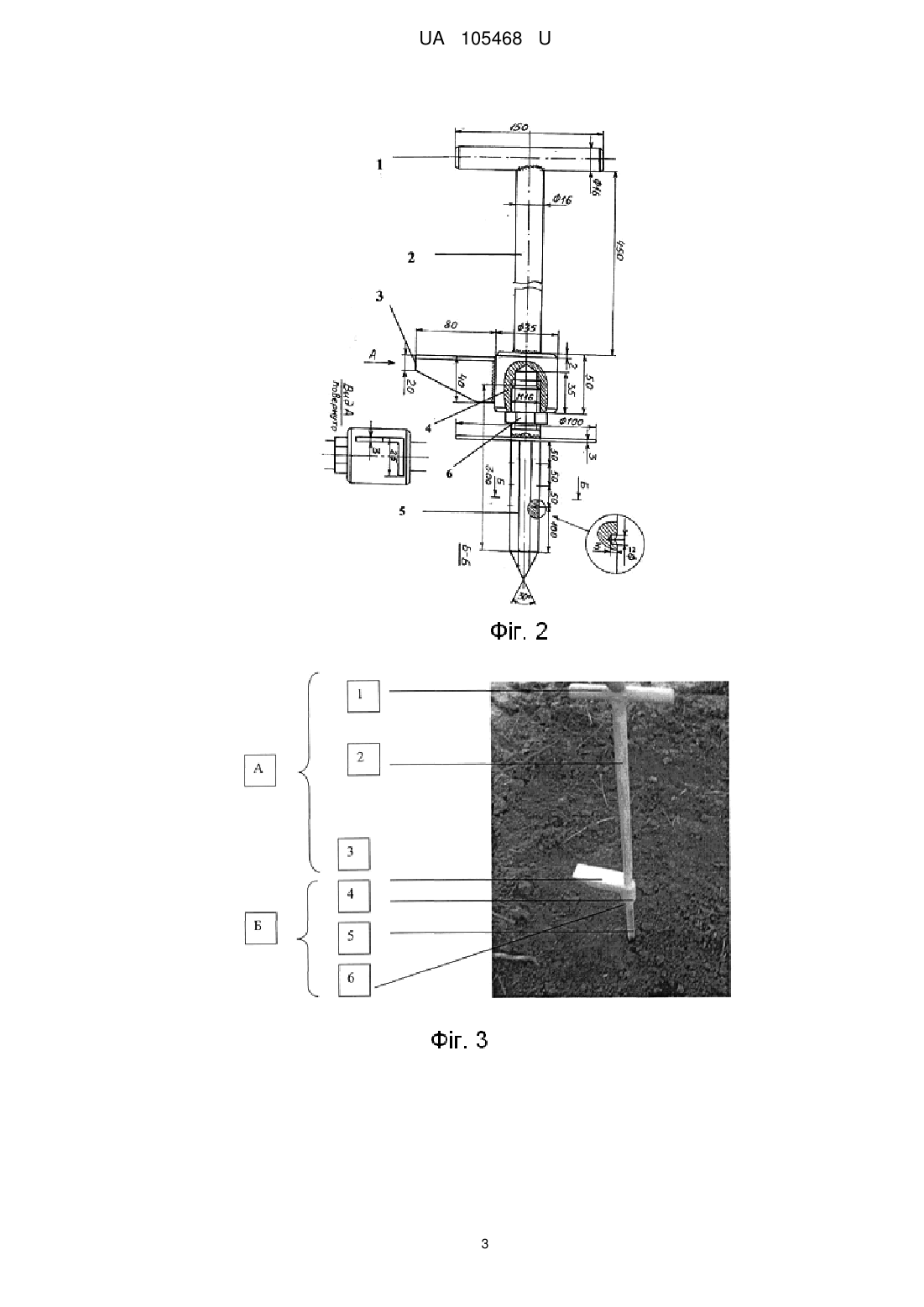

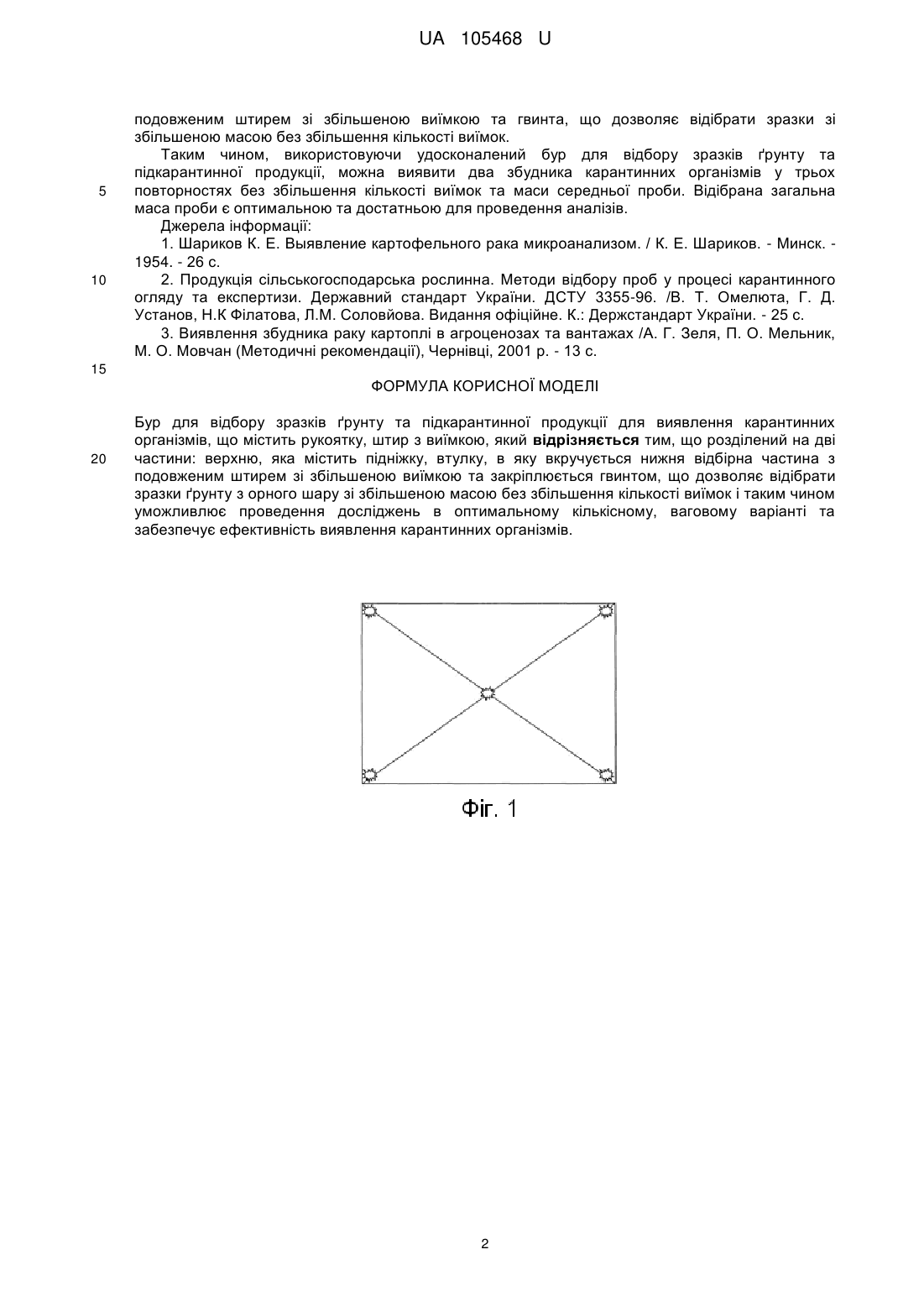

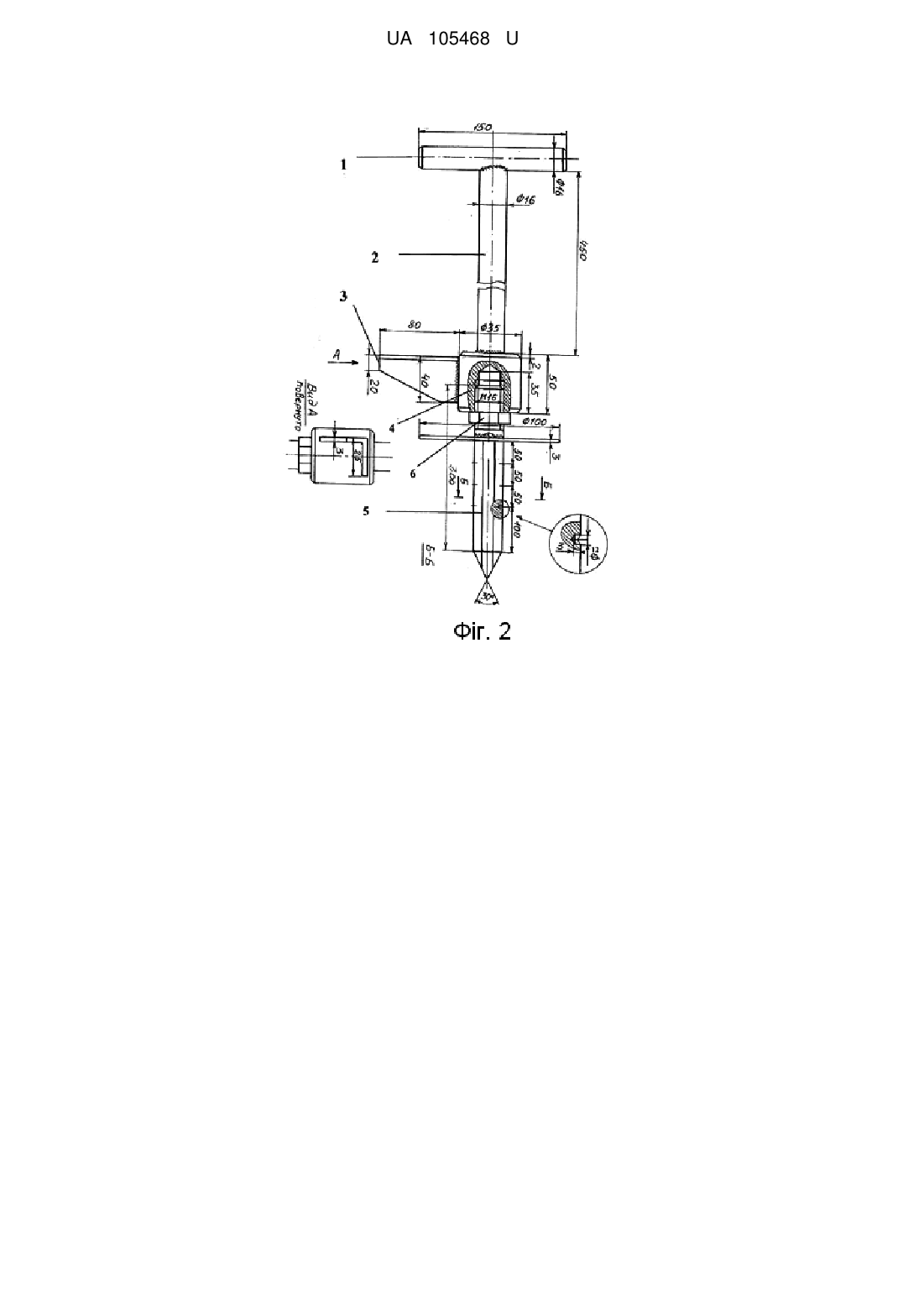

Реферат: Бур для відбору зразків ґрунту та підкарантинної продукції для виявлення карантинних організмів містить рукоятку, штир з виїмкою. Бур розділений на дві частини верхню, яка містить підніжку, втулку, в яку вкручується нижня відбірна частина з подовженим штирем зі збільшеною виїмкою та закріплюється гвинтом. UA 105468 U (12) UA 105468 U UA 105468 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільського господарства, а саме - до засобів вивчення карантинних організмів. У фітосанітарній службі для відбору зразків ґрунту для виявлення карантинних організмів використовують бур (прототип) [1]. За допомогою даного буру відбір зразків ґрунту проводиться на глибині 20-30 см на площі 2 2 20-25 м за схемою конверту, згідно ДСТУ [2]. Якщо площа більша, її ділять на секції до 20 м . Маса однієї проби складає 80 г, а загальна маса 5 виїмок ґрунту складає 400 г. Після відбору підкарантинної продукції її маса також складає 400 г [3]. Недоліком даного буру є: 1. У бура - найближчого аналога низька функціональна придатність. Він призначений для відбору підкарантинної продукції. Для відбору зразків ґрунту у бура-прототипу не зафіксована глибина орного шару. 2. Діаметр виїмки для відбору зразка складає 0,8 см, тому загальна маса проб ґрунту після відбору недостатня, що впливає на якість та ефективність аналізів, особливо при низькому інфекційному навантаженні ґрунту карантинними організмами. В основі корисної моделі поставлена задача удосконалення буру для відбору зразків з точною масою з орного шару ґрунту для виявлення карантинних організмів (зооспорангіїв збудника раку картоплі, цист картопляної цистоутворюючої нематоди, яєць західного кукурудзяного жука, ризоманії цукрового буряка, фомозу картоплі) при різних інфекційних навантаженнях ґрунту. Поставлена задача досягається тим, що для відбору зразків ґрунту та підкарантинної продукції пропонується бур, згідно з корисною моделлю, бур розділений на 2 частини, містить підніжку і дозволяє відбирати зразки ґрунту з орного шару глибиною до 45 см; діаметр виїмки збільшений до 12 мм і дозволяє відбирати проби ґрунту до 600 г, що уможливлює проведення досліджень в оптимальному кількісному та ваговому варіанті і забезпечує ефективність виявлення карантинних організмів. Бур для відбору зразків ґрунту та підкарантинної продукції (найближчий аналог). Бур складається з наступних частин фіг. 4: 1. Рукоятка (1) діаметром 15 мм і довжиною 200 мм. 2. Штир (2) діаметром 15 мм і довжиною 350 мм. 3. Виїмка з внутрішнім діаметром 18 мм довжиною 150 мм (фіг. 4). Буром відбирають зразки ґрунту або підкарантинної продукції за схемою конверту (фіг. 1), згідно ДСТУ [2] шляхом підкопування або вручну. Маса відібраної однієї проби ґрунту та підкарантинної продукції складає 80 г, а загальна маса 5 виїмок - 400 г. Для проведення аналізів для виявлення одного карантинного організму в трьох повторностях використовують 300 г. Для виявлення інших карантинних організмів та проведення біологічної перевірки маси ґрунту не вистачає (залишок дорівнює 100 г). У такому випадку необхідно збільшити кількість виїмок відбору в 2 рази. Удосконалений бур для відбору зразків ґрунту та підкарантинної продукції складається з двох частин(фіг. 2, фіг. 3): А - верхня частина з рукояткою (1) діаметром 16 мм і довжиною 150 мм; з штирем (2) діаметром 16 мм і довжиною 450 мм; підніжка (3) товщиною 4 мм та довжиною 80 мм, прикріплена до втулки (4), в яку вкручена нижня, відбірна частина (Б) з штирем (5) діаметром 16 мм, довжиною 450 мм з різьбою 35 мм. З верхівки штиря йде виїмка з діаметром 12 мм і довжиною 35 мм, у якій відбирається ґрунт або підкарантинна продукція. Верхня частина прикріпляється до нижньої, відбірної частини гвинтом (6) і зручна при використанні (фіг. 2, фіг. 3). За допомогою даного буру відбирають зразки ґрунту за схемою конверту (фіг. 1), згідно ДСТУ [2] шляхом підкопування ногою на глибині орного шару (до 45 см). Маса проби з виїмки штиря з відбірної частини складає 150 г  5 виїмок = 750 г. Для виявлення одного карантинного організму в трьох повторностях використовують 300 г ґрунту. Відібрана маса достатня для виявлення двох карантинних організмів та оптимальною для проведення біологічної перевірки їх виявлення. На всю процедуру витрачається робочий час однієї людини - 8 хв., за значно менших витрат сили до підніжки, ніж за сили, прикладеної руками до рукоятки за використанням бурунайближчий аналог. До істотних ознак, що характеризують корисну модель, належить той факт, що для відбору зразків ґрунту та підкарантинної продукції пропонується удосконалений бур, що складається з двох частин: а) - верхньої з рукояткою, штиря, підніжки та втулки і б) нижньої відбірної - з 1 UA 105468 U 5 10 подовженим штирем зі збільшеною виїмкою та гвинта, що дозволяє відібрати зразки зі збільшеною масою без збільшення кількості виїмок. Таким чином, використовуючи удосконалений бур для відбору зразків ґрунту та підкарантинної продукції, можна виявити два збудника карантинних організмів у трьох повторностях без збільшення кількості виїмок та маси середньої проби. Відібрана загальна маса проби є оптимальною та достатньою для проведення аналізів. Джерела інформації: 1. Шариков К. Е. Выявление картофельного рака микроанализом. / К. Е. Шариков. - Минск. 1954. - 26 с. 2. Продукція сільськогосподарська рослинна. Методи відбору проб у процесі карантинного огляду та експертизи. Державний стандарт України. ДСТУ 3355-96. /В. Т. Омелюта, Г. Д. Установ, Н.К Філатова, Л.М. Соловйова. Видання офіційне. К.: Держстандарт України. - 25 с. 3. Виявлення збудника раку картоплі в агроценозах та вантажах /А. Г. Зеля, П. О. Мельник, М. О. Мовчан (Методичні рекомендації), Чернівці, 2001 р. - 13 с. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Бур для відбору зразків ґрунту та підкарантинної продукції для виявлення карантинних організмів, що містить рукоятку, штир з виїмкою, який відрізняється тим, що розділений на дві частини: верхню, яка містить підніжку, втулку, в яку вкручується нижня відбірна частина з подовженим штирем зі збільшеною виїмкою та закріплюється гвинтом, що дозволяє відібрати зразки ґрунту з орного шару зі збільшеною масою без збільшення кількості виїмок і таким чином уможливлює проведення досліджень в оптимальному кількісному, ваговому варіанті та забезпечує ефективність виявлення карантинних організмів. 2 UA 105468 U 3 UA 105468 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
