Ємність для затворюваних рідиною харчових продуктів з кришкою із гнучкого матеріалу

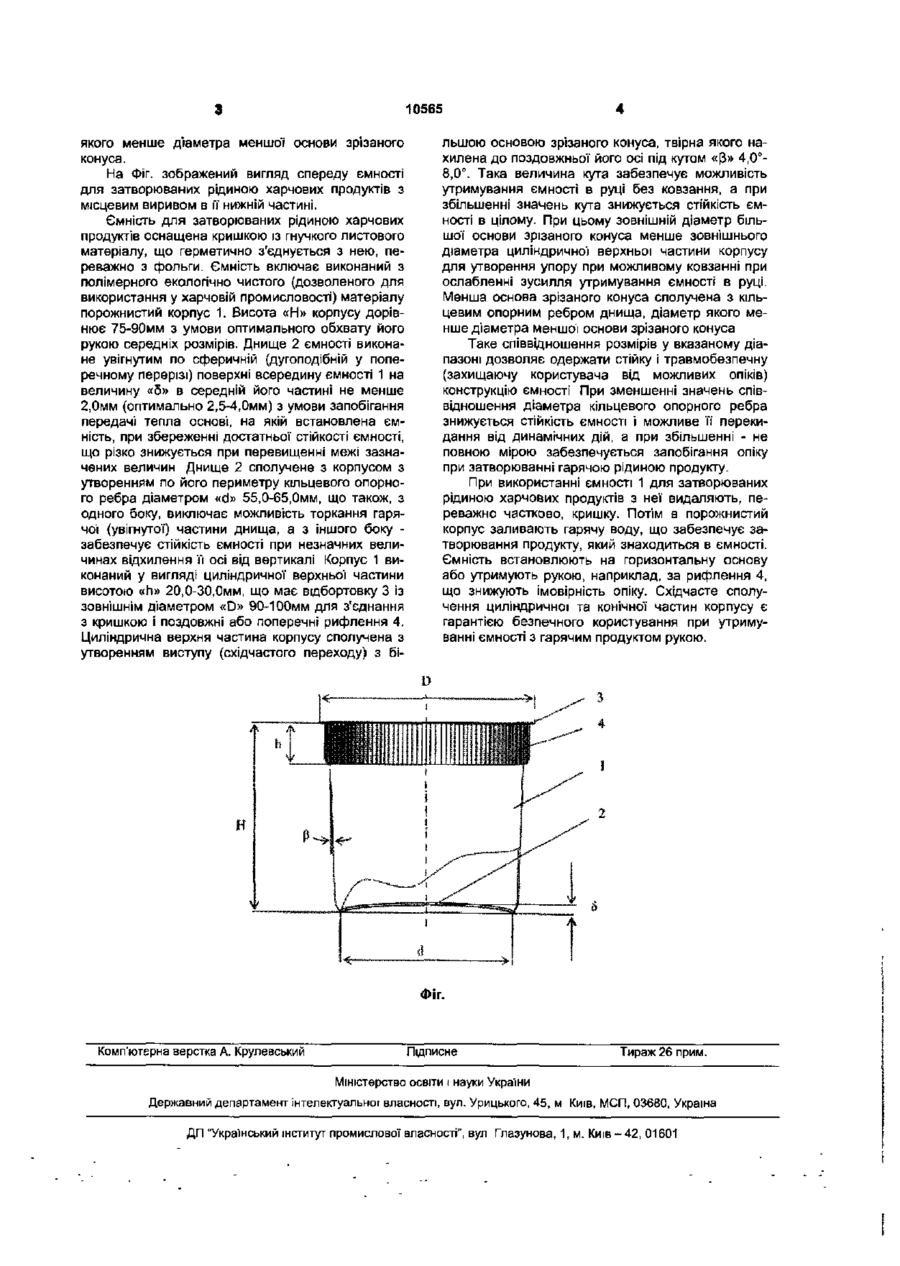

УКРАЇНА UA (11)10565 (із) U (51) 7 A47G19/24,B65D41/04 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54) ЄМНІСТЬ ДЛЯ ЗАТВОРЮВАНИХ РІДИНОЮ ХАРЧОВИХ ПРОДУКТІВ З КРИШКОЮ ІЗ ГНУЧКОГО МАТЕРІАЛУ 1 (21)U200504676 (22)19 05.2005 * (24)15.11.2005 (46) 15.11.2005, Бюл. № 11,2005 р. (72) Нгуєн Чі Кієн, RU (73) ОБЩЄСТВО С ОГРАНІЧЄННОЙ ОТВЄТСТВЄННОСТЬЮ "КІНГ-ЛІОН ФУДС", RU (57) Ємність для затворюваних рідиною харчових продуктів з кришкою із гнучкого листового матеріалу, переважно фольги, що включає виконані із полімерного матеріалу порожнистий корпус висотою 75-90 мм з днищем, увігнутим по сферичній поверхні всередину ємності на величину в середній його частині не менше 2,0 мм і з'єднаним з корпусом з утворенням по його периметру кільцево го опорного ребра діаметром 55,0-65,0 мм, причому корпус виконаний у вигляді циліндричної верхньої частини висотою 20,0-30,0 мм, що має відбортовку з зовнішнім діаметром 90-100 мм для з'єднання з кришкою та поздовжні або поперечні рифлення і сполучена з утворенням виступу з більшою основою зрізаного конуса, твірна якого нахилена до поздовжньої його осі під кутом 4,0°-8,0°, зовнішній діаметр якого менший від зовнішнього діаметра циліндричної верхньої частини корпусу, а менша основа зрізаного конуса сполучена з кільцевим опорним ребром днища, діаметр якого менший від діаметра меншої основи зрізаного конуса. Запропонована конструкція одноразової ємності належить до галузі тари для тривалого зберігання закритих в ній кришкою харчових продуктів з дотриманням гігієнічних та санітарних вимог, що пред'являються до них, переважно у сухому вигляді, що забезпечує збереження їхніх сипких властивостей до затворювання (заливання) вмісту ємності рідиною, наприклад, гарячою водою з наступним використанням гідратованого харчового продукту безпосередньо з даної тари Відома одноразова ємність у вигляді стакана, виконаного з пружного матеріалу, що містить циліндричну бічну стінку та дно і кільцевий елемент на внутрішній поверхні дна, причому внутрішній діаметр кільцевого елемента виконаний з можливістю щільної посадки на зовнішню циліндричну поверхню кришки посудини - [RU №33095 U1, 2003 p.]. Найбільш близькою з відомих є одноразова упаковка для сипкого матеріалу, виконана у вигляді контейнера із полімерного матеріалу з бортиком по периметру у верхній частині і кришки з фольги, що має язичок для відриву, з'єднаних термонагріванням - [RU №23559 U1, 2002 p.]. Відомі конструкції одноразових ємностей не мають достатньої жорсткості і надійності в експлуатації при використанні їх як ємність для приготування рідких гарячих продуктів харчування, наприклад, супів, і, крім того, не забезпечують достатнього захисту споживача від опіку з боку днища або стінок ємності, особливо при утримуванні ємності рукою в процесі споживання продукту. Завданням даного рішення є підвищення жорсткості конструкції, надійності експлуатації при використанні ємності для приготування рідких гарячих продуктів харчування, наприклад, супів, із забезпеченням захисту споживача від опіку з боку днища або стінок ємності. Досягається це тим, що ємність для затворюваних рідиною харчових продуктів з кришкою із гнучкого листового матеріалу, переважно фольги, включає виконані із полімерного матеріалу порожнистий корпус висотою 75-90мм з днищем, увігнутим по сферичній поверхні всередину ємності на величину в середній його частині не менше 2,0мм і з'єднаним з корпусом з утворенням по його периметру кільцевого опорного ребра діаметром 55,065,0мм, причому корпус виконаний у вигляді циліндричної верхньої' частини висотою 20,0-30,0мм, що має відбортовку із зовнішнім діаметром 90100мм для з'єднання з кришкою та поздовжні або поперечні рифлення і сполученої з утворенням виступу з більшою основою зрізаного конуса, твірна якого нахилена до поздовжньої його осі під кутом 4,0°-8,0°, зовнішній діаметр якого менше зовнішнього діаметра циліндричної верхньої частини корпусу, а менша основа зрізаного конуса сполучена з кільцевим опорним ребром днища, діаметр ю со 10565 якого менше діаметра меншої основи зрізаного конуса. На Фіг. зображений вигляд спереду ємності для затворюваних рідиною харчових продуктів з місцевим виривом в її нижній частині. Ємність для затворюваних рідиною харчових продуктів оснащена кришкою із гнучкого листового матеріалу, що герметично з'єднується з нею, переважно з фольги. Ємність включає виконаний з полімерного екологічно чистого (дозволеного для використання у харчовій промисловості) матеріалу порожнистий корпус 1. Висота «Н» корпусу дорівнює 75-ЭОмм з умови оптимального обхвату його рукою середніх розмірів. Днище 2 ємності виконане увігнутим по сферичній (дугоподібній у поперечному перерізі) поверхні всередину ємності 1 на величину «б» в середній його частині не менше 2,0мм (оптимально 2,5-4,0мм) з умови запобігання передачі тепла основі, на якій встановлена ємність, при збереженні достатньої стійкості ємності, що різко знижується при перевищенні межі зазначених величин Днище 2 сполучене з корпусом з утворенням по його периметру кільцевого опорного ребра діаметром «d» 55,0-65,0мм, що також, з одного боку, виключає можливість торкання гарячої (увігнутої) частини днища, а з іншого боку забезпечує стійкість ємності при незначних величинах відхилення її осі від вертикалі Корпус 1 виконаний у вигляді циліндричної верхньої частини висотою «п» 20,0-30,0мм, що має відбортовку 3 із зовнішнім діаметром «D» 90-100мм для з'єднання з кришкою і поздовжні або поперечні рифлення 4. Циліндрична верхня частина корпусу сполучена з утворенням виступу (східчастого переходу) з бі льшою основою зрізаного конуса, твірна якого нахилена до поздовжньої його осі під кутом «З» 4,0°8,0°. Така величина кута забезпечує можливість утримування ємності в руці без ковзання, а при збільшенні значень кута знижується стійкість ємності в цілому. При цьому зовнішній діаметр більшої основи зрізаного конуса менше зовнішнього діаметра циліндричної верхньої частини корпусу для утворення упору при можливому ковзанні при ослабленні зусилля утримування ємності в руці. Менша основа зрізаного конуса сполучена з кільцевим опорним ребром днища, діаметр якого менше діаметра меншої основи зрізаного конуса Таке співвідношення розмірів у вказаному діапазоні дозволяє одержати стійку і травмобезпечну (захищаючу користувача від можливих опіків) конструкцію ємності При зменшенні значень співвідношення діаметра кільцевого опорного ребра знижується стійкість ємності і можливе її перекидання від динамічних дій, а при збільшенні - не повною мірою забезпечується запобігання опіку при затворюванні гарячою рідиною продукту. При використанні ємності 1 для затворюваних рідиною харчових продуктів з неї видаляють, переважно частково, кришку. Потім в порожнистий корпус заливають гарячу воду, що забезпечує затворювання продукту, який знаходиться в ємності. Ємність встановлюють на горизонтальну основу або утримують рукою, наприклад, за рифлення 4, що знижують імовірність опіку. Східчасто сполучення циліндричної та конічної частин корпусу є гарантією безпечного користування при утримуванні ємності з гарячим продуктом рукою. Фіг. Комп'ютерна верстка А. Крулевський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент Інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ-42, 01601 УКРАЇНА UA (11)10566 из) U (51)7 A47G19/24,B65D41/04 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54) ЄМНІСТЬ ДЛЯ ЗАТВОРЮВАНИХ РІДИНОЮ ХАРЧОВИХ ПРОДУКТІВ З КРИШКОЮ ІЗ ГНУЧКОГО ЛИСТОВОГО МАТЕРІАЛУ (21)и200504677 (22)19.05.2005 (24)15.11.2005 (46) 15.11.2005, Бюл. № 1 1 , 2005 р. (72) Нгуєн Чі Кієн, RU (73) ОБЩЄСТВО С ОГРАНІЧЄННОЙ ОТВЄТСТВЄННОСТЬЮ "КІНГ-ЛІОН ФУДС", RU (57) 1. Ємність для затворюваних рідиною харчових продуктів з кришкою із гнучкого листового матеріалу, що включає порожнистий корпус з днищем, зовнішня і внутрішня бічні поверхні якого виконані з двох сегментоподібних шарів листового матеріалу, сполучених між собою з утворенням верхнього і нижнього буртиків відповідно по верхньому і нижньому їх периметрах та з утворенням кожним шаром порожнистого зрізаного конуса, щонайменше внутрішній з яких виконаний із мате ріалу на основі целюлози, переважно апретованого паперу, а днище герметично сполучене з бічними стінками за рахунок відгинання їхньої нижньої частини внапуск на виконаний по периметру днища відгин до нижньої частини корпусу, причому дуги сегментоподібних шарів виконані з центральним кутом 32°-45° і по зовнішньому периметру стягнуті хордою довжиною 450-480 мм, а по внутрішньому периметру - хордою довжиною 370395 мм, при цьому забезпечується перевищення конусністю внутрішньої бічної поверхні конусності зовнішньої бічної поверхні. 2. Ємність за п. 1, яка відрізняється тим, що величина перевищення конусністю внутрішньої бічної поверхні конусності зовнішньої бічної поверхні складає 1 °-4°. Запропонована конструкція одноразової ємності належить до галузі тари для тривалого зберігання закритих в ній кришкою харчових продуктів з додержанням гігієнічних та санітарних вимог, що пред'являються до них, переважно у сухому вигляді, що забезпечує збереження їхніх сипких властивостей до затворювання (заливання) вмісту ємності рідиною, наприклад, гарячою водою. Відома одноразова ємність, що використовується для пиття і містить корпус, утворений дном та похило розташованою до нього бічною стінкою, на зовнішній поверхні дна наявний опорний кільцевий виступ, а крайова ділянка бічної стінки біля відкритого торця відбортована назовні, при цьому співвідношення діаметрів дна і відкритого торця корпусу та його висоти складає 1:1,4:2,5, а бічна стінка нахилена до площини дна під кутом біля 95° -[RU №26910 U1, 2003 p.]. Відома одноразова ємність у вигляді стакана, виконаного з пружного матеріалу, що містить циліндричну бічну стінку та дно і кільцевий елемент на внутрішній поверхні дна, причому внутрішній діаметр кільцевого елемента виконаний з можливістю щільної посадки на зовнішню циліндричну поверхню кришки посудини - [RU №33095 U1, 2003 p.]. Найбільш близькою з відомих є одноразова упаковка для сипкого матеріалу, виконана у вигляді контейнера із полімерного матеріалу з бортиком по периметру у верхній частині і кришки з фольги, що має язичок для відриву, з'єднаних термонагріванням - [RU №23559 U1, 2002 р.]. Відомі конструкції одноразових ємностей не мають достатньої жорсткості і надійності в експлуатації при використанні їх як ємність для приготування рідких гарячих продуктів харчування, наприклад, супів, і, крім того, не забезпечують достатнього захисту споживача від опіку з боку д н и щ а або стінок ємності. Завданням даного рішення є підвищення жорсткості і надійності експлуатації при використанні ємності д л я приготування рідких гарячих продуктів харчування, наприклад, супів, із забезпеченням захисту споживача від опіку з боку днища або стінок ємності. Досягається це т и м , щ о ємність д л я затворюваних рідиною харчових продуктів з кришкою із гнучкого листового матеріалу включає порожнистий корпус з д н и щ е м , зовнішня і внутрішня бічні поверхні якого виконані з двох сегментоподібних шарів листового матеріалу, сполучених між собою w CD CO Ю ^5 т"" р ZZ, ^f ^^ ^D 5Г ^ 10566 з утворенням верхнього і нижнього буртиків, відповідно, по верхньому і нижньому їх периметрах та з утворенням кожним шаром порожнистого зрізаного конуса, щонайменше, внутрішній з яких виконаний із матеріалу на основі целюлози, переважно апретованого паперу, а днище герметично сполучене з бічними стінками за рахунок відгину їхньої нижньої частини внапуск на виконаний по периметру днища відгин до нижньої частини корпусу, причому дуги сегментоподібних шарів виконані з центральним кутом 32°-45° і по зовнішньому периметру стягнуті хордою довжиною 450-480мм, а по внутрішньому периметру - хордою довжиною 370-395мм, при забезпеченні перевищення конусністю внутрішньої бічної поверхні конусності зовнішньої бічної поверхні. При цьому величина перевищення конусністю внутрішньої бічної поверхні конусності зовнішньої бічної поверхні складає 1°4°. На Фіг.1 зображена в розрізі ємність для затворюваних рідиною харчових продуктів з кришкою із гнучкого листового матеріалу. На Фіг.2 подана розгортка бічної поверхні ємності у вигляді сегментоподібних шарів листового матеріалу. Ємність для затворюваних рідиною харчових продуктів включає порожнистий корпус 1 з днищем 2. Зовнішня 3 і внутрішня 4 бічні поверхні корпусу 1 виконані з двох накладених один на одного сегментоподібних (див. Фіг.2) шарів листового матеріалу, сполучених між собою з утворенням верхнього 5 і нижнього 6 буртиків, відповідно, по верхньому і нижньому їхніх периметрах. Кожен шар при згортанні розгортки утворює порожнистий зрізаний конус. Внутрішній з шарів виконаний із матеріалу на основі целюлози, переважно апрето 4 ваного паперу, а днище герметично сполучене з бічними стінками за рахунок відгину 7 їхньої нижньої частини внапуск на виконаний по периметру днища відгин до нижньої частини корпусу. Для можливості утворення прийнятної для вирішення поставленого завдання форми ємності, що виключає можливість опіку або розхлюпування її вмісту, дуги 8 і 9 сегментоподібних шарів виконані з центральним кутом а =32°-45° і по зовнішньому периметру стягнуті хордою L довжиною 450480мм, а по внутрішньому периметру - хордою 1 довжиною 370-395мм при забезпеченні перевищення конусністю внутрішньої бічної поверхні конусності зовнішньої бічної поверхні. При цьому величина перевищення конусністю внутрішньої бічної поверхні конусності зовнішньої бічної поверхні складає 1 °-4°, що забезпечує достатню теплоізоляцію, особливо у нижній частині ємності, за яку її утримують. Зниження величини параметрів призводить до зниження теплоізоляційних властивостей, збільшення - до втрати несучої здатності ємності при зазначених вище її оптимальних розмірах. Ємність обладнана герметизуючою її кришкою 10 із гнучкого листового матеріалу, наприклад, харчового алюмінію. При використанні ємності з розміщеним в ній продуктом попередньо видаляють або частково відтуляють кришку 10 і заливають в корпус 1 гарячу воду. Ємність, що характеризується вказаними вище параметрами, забезпечує достатню теплоізоляцію у нижній її частині, а завдяки її формі (одержаній з розгортай Фіг.2) виключає можливість розхлюпування або перекидання при деяких динамічних діях на неї, що забезпечує зручність та безпеку користування нею. Фіг.1 10566 Фіг. 2 Комп'ютерна верстка А Крулевський Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
