Пристрій для сканування документів

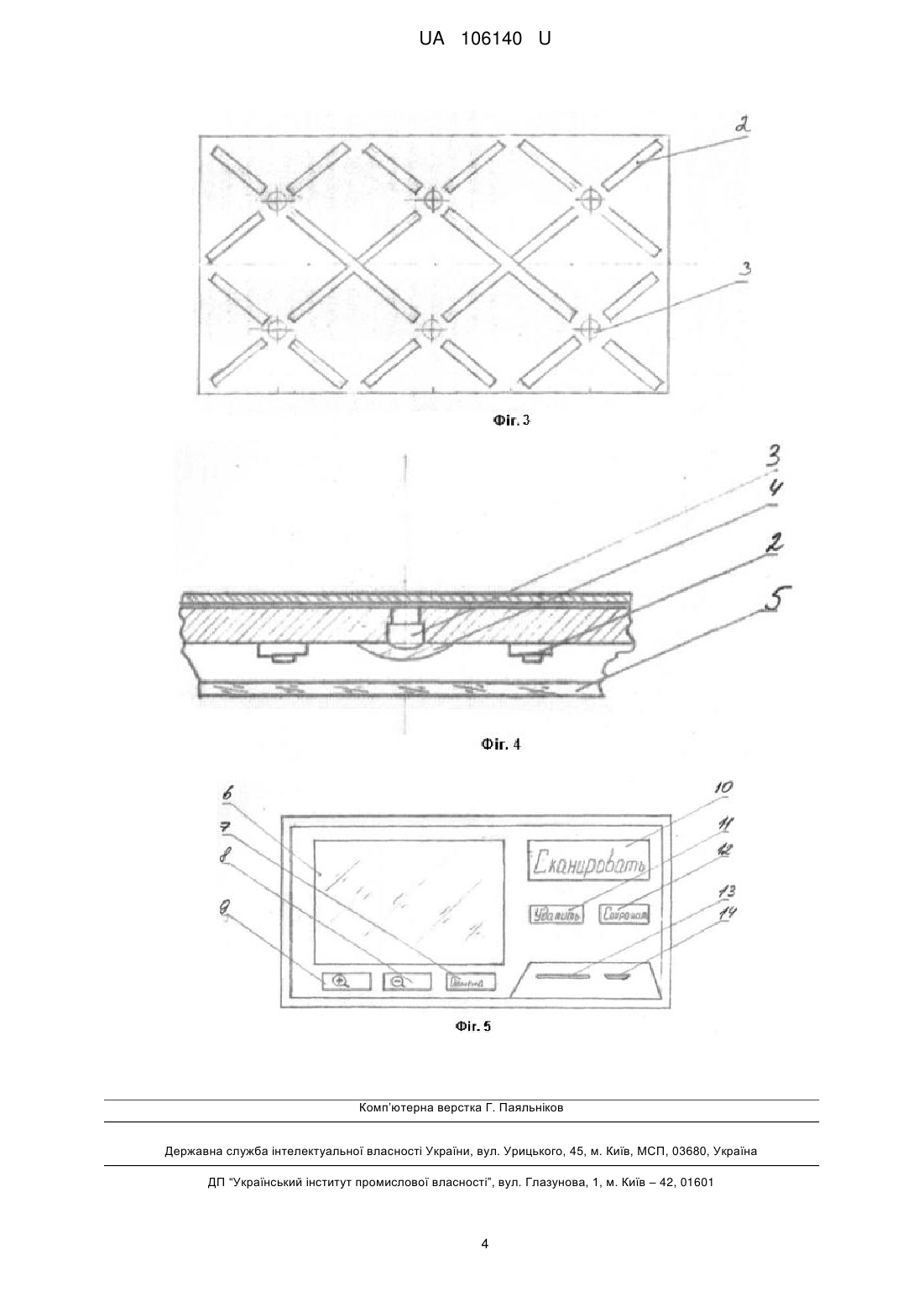

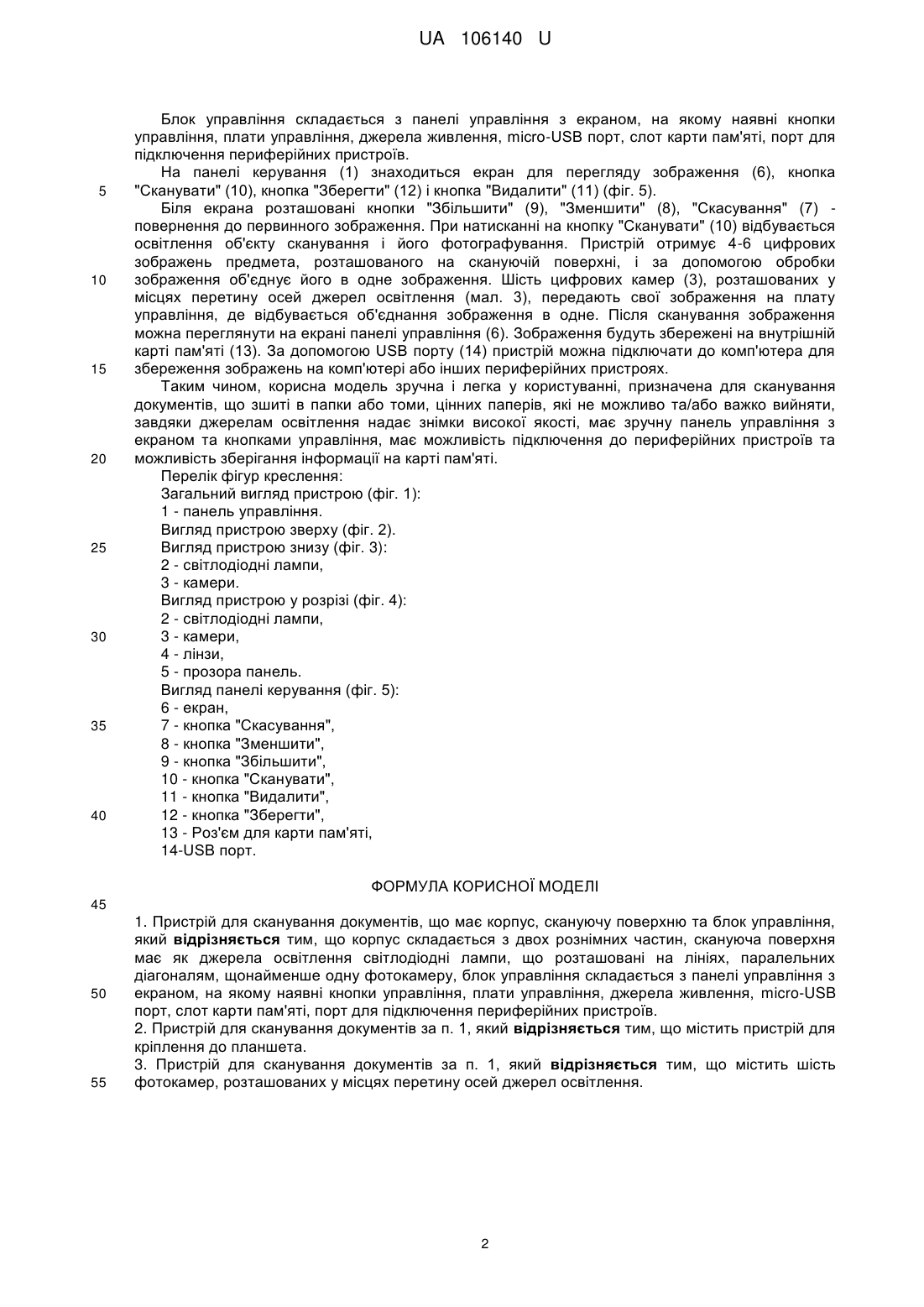

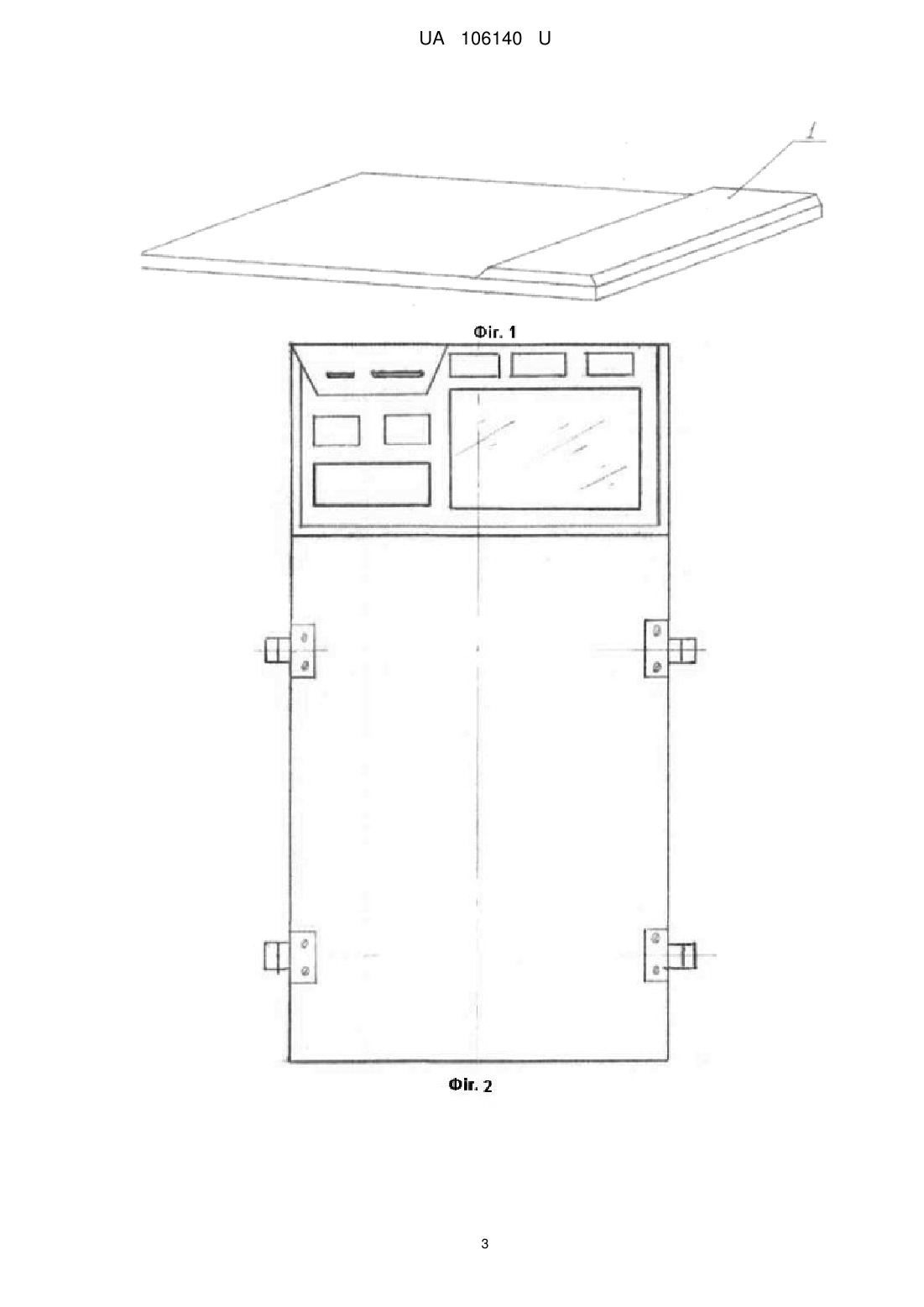

Реферат: Пристрій для сканування документів має корпус, скануючу поверхню та блок управління. Корпус складається з двох рознімних частин, скануюча поверхня має як джерела освітлення світлодіодні лампи, що розташовані на лініях, паралельних діагоналям, щонайменше одну фотокамеру, блок управління складається з панелі управління з екраном, на якому наявні кнопки управління, плати управління, джерела живлення, micro-USB порт, слот карти пам'яті, порт для підключення периферійних пристроїв. UA 106140 U (12) UA 106140 U UA 106140 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв відображення інформації і може бути використана для сканування документів, фотографій. Корисна модель призначена для сканування документів, що зшиті в папки або томи, цінних паперів, які не можливо та/або важко вийняти. Відомий пристрій, фототелеграф, в якому промінь світла від лампи, що переміщується уздовж осі барабана, проходить крізь оригінал і через розташовані на осі барабана призму й об'єктив надходить на селеновий фотоприймач, передане зображення закріплюється на прозорому обертовому барабані (патент US № 1618964). Недоліками такого фототелеграфу є складність розміщення в ньому оригіналу (носія) інформації. Інформація повинна розміщатись тільки на гнучкій підкладці. Якщо інформація у вигляді слайду, то відбиток повинен бути дуже ретельно закріплений на оригіналотримачі, що унеможливлює сканування документів, що зшиті в папки та/або томи, або цінних паперів. Також недоліком фототелеграфу є те, що пристрій має не однакову роздільну здатність по поверхнях оригіналотримача. Для раціонального використання техніки зазвичай використовуються виносні додаткові барабани і спеціальні пристрої для розклеювання інформації. Необхідність використання виносних барабанів сильно збільшує вартість сканера. Відомий планшетний пристрій для сканування, основою якого є лінійка зі світлочутливими елементами, що рухається вздовж документа, який сканується. Об'єкт, що сканується, розташовують на склі планшета, під яким міститься рухома лампа. Відбите від об'єкта світло крізь систему дзеркал потрапляє на світлочутливу матрицю - спеціальну мікросхему, що складається зі світлочутливих елементів (фотодіодів). Перетворена інформація передається в комп'ютер. За один рух лампи сканується кілька смуг на об'єкті, які потому об'єднуються програмним забезпеченням в одне зображення [Інформатика: підруч. для загальноосвіт. навч. закл. / Й.Я. Ривкінд, Т.І. Лисенко, Л.А. Чернікова, В.В. Шакотько; за заг. ред. М.З. Згуровського. К.: Генеза, 2009. - 296 с.: іл.]. Пристрій є стаціонарним, його важко перенести і не можливо використовувати для сканування документів, що зшиті в папки або томи, без попереднього розшнурування. Також недоліком планшетних сканерів є необхідність правильного розміщення інформації на оригіналотримачі, отримане з оригіналу зображення - з меншою роздільною здатністю. Найбільш близьким аналогом до заявленої корисної моделі є фотоапарат, що містить чотири периферійних об'єктиви з затворами, які розташовані у вершинах уявного чотирикутника, причому зображенню, що проектується кожним з об'єктивів, протилежна четверта частина плівки, в нього введені центральний об'єктив з затвором, розміщений в центрі уявного чотирикутника, важіль і ручка для приведення в дію за допомогою спускається гачка, або затворів чотирьох периферійних об'єктивів, або затвора центрального об'єктива, причому зображенню, що проектується центральним об'єктивом, протилежна вся плівка. Фотоапарат оснащений рухливою маскою з чотирма переважно прямокутними отворами, встановленою з можливістю підйому або опускання, причому рухлива маска розташована перед плівкою для поділу її на чотири різні області, на які проектуються зображення чотирма периферійними об'єктивами [патент Російської Федерації на винахід № 2142154]. Недоліком аналога є те, що цей пристрій не містить додаткових джерел освітлення, а отже отримане з оригіналу зображення з меншою роздільною здатністю. Пристрій має вузьке призначення та не підходить для сканування документів, що зшиті в папки та/або томи. В основу корисної моделі поставлена задача створення зручного, легкого, портативного пристрою для сканування документів, які не можливо та/або важко вийняти, які, наприклад, зшиті в папки або томи з можливістю перенесення інформації на інші пристрої. Заявлена корисна модель містить додаткові джерела освітлення для забезпечення знімку високої якості, зручну панель управління з екраном та кнопками управління; має можливість підключення до периферійних пристроїв та зберігання інформації на карті пам'яті. При цьому пристрій зручний, з високою роздільною здатністю сканування, з відсутністю необхідності правильного розміщення інформації. Заявлений пристрій для сканування документів має корпус, скануючу поверхню та блок управління. Для зменшення габаритів пристрою корпус складається з двох рознімних частин. Поверхня корпусу може бути виконана з пластмаси. На рознімних частинах корпусу розміщений елемент зчеплення і контактна група. Пристрій може бути доповнено пристроєм для кріплення до планшету. Скануюча поверхня виконана з прозорого пластику (5), на ній розміщені джерела освітлення, світлодіодні лампи (2), які розташовані на лініях, паралельних діагоналям (фіг. 3, 4). На скануючій поверхні розміщується щонайменша одна фотокамера (3) з коригуючою лінзою (4), яка дозволяє фотографувати з близької відстані (фіг. 3, 4). 1 UA 106140 U 5 10 15 20 25 30 35 40 Блок управління складається з панелі управління з екраном, на якому наявні кнопки управління, плати управління, джерела живлення, micro-USB порт, слот карти пам'яті, порт для підключення периферійних пристроїв. На панелі керування (1) знаходиться екран для перегляду зображення (6), кнопка "Сканувати" (10), кнопка "Зберегти" (12) і кнопка "Видалити" (11) (фіг. 5). Біля екрана розташовані кнопки "Збільшити" (9), "Зменшити" (8), "Скасування" (7) повернення до первинного зображення. При натисканні на кнопку "Сканувати" (10) відбувається освітлення об'єкту сканування і його фотографування. Пристрій отримує 4-6 цифрових зображень предмета, розташованого на скануючій поверхні, і за допомогою обробки зображення об'єднує його в одне зображення. Шість цифрових камер (3), розташованих у місцях перетину осей джерел освітлення (мал. 3), передають свої зображення на плату управління, де відбувається об'єднання зображення в одне. Після сканування зображення можна переглянути на екрані панелі управління (6). Зображення будуть збережені на внутрішній карті пам'яті (13). За допомогою USB порту (14) пристрій можна підключати до комп'ютера для збереження зображень на комп'ютері або інших периферійних пристроях. Таким чином, корисна модель зручна і легка у користуванні, призначена для сканування документів, що зшиті в папки або томи, цінних паперів, які не можливо та/або важко вийняти, завдяки джерелам освітлення надає знімки високої якості, має зручну панель управління з екраном та кнопками управління, має можливість підключення до периферійних пристроїв та можливість зберігання інформації на карті пам'яті. Перелік фігур креслення: Загальний вигляд пристрою (фіг. 1): 1 - панель управління. Вигляд пристрою зверху (фіг. 2). Вигляд пристрою знизу (фіг. 3): 2 - світлодіодні лампи, 3 - камери. Вигляд пристрою у розрізі (фіг. 4): 2 - світлодіодні лампи, 3 - камери, 4 - лінзи, 5 - прозора панель. Вигляд панелі керування (фіг. 5): 6 - екран, 7 - кнопка "Скасування", 8 - кнопка "Зменшити", 9 - кнопка "Збільшити", 10 - кнопка "Сканувати", 11 - кнопка "Видалити", 12 - кнопка "Зберегти", 13 - Роз'єм для карти пам'яті, 14-USB порт. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 1. Пристрій для сканування документів, що має корпус, скануючу поверхню та блок управління, який відрізняється тим, що корпус складається з двох рознімних частин, скануюча поверхня має як джерела освітлення світлодіодні лампи, що розташовані на лініях, паралельних діагоналям, щонайменше одну фотокамеру, блок управління складається з панелі управління з екраном, на якому наявні кнопки управління, плати управління, джерела живлення, micro-USB порт, слот карти пам'яті, порт для підключення периферійних пристроїв. 2. Пристрій для сканування документів за п. 1, який відрізняється тим, що містить пристрій для кріплення до планшета. 3. Пристрій для сканування документів за п. 1, який відрізняється тим, що містить шість фотокамер, розташованих у місцях перетину осей джерел освітлення. 2 UA 106140 U 3 UA 106140 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
