Пристрій для отримання безградієнтного фону довільного кольору на фотозображеннях для документів та біометричних систем

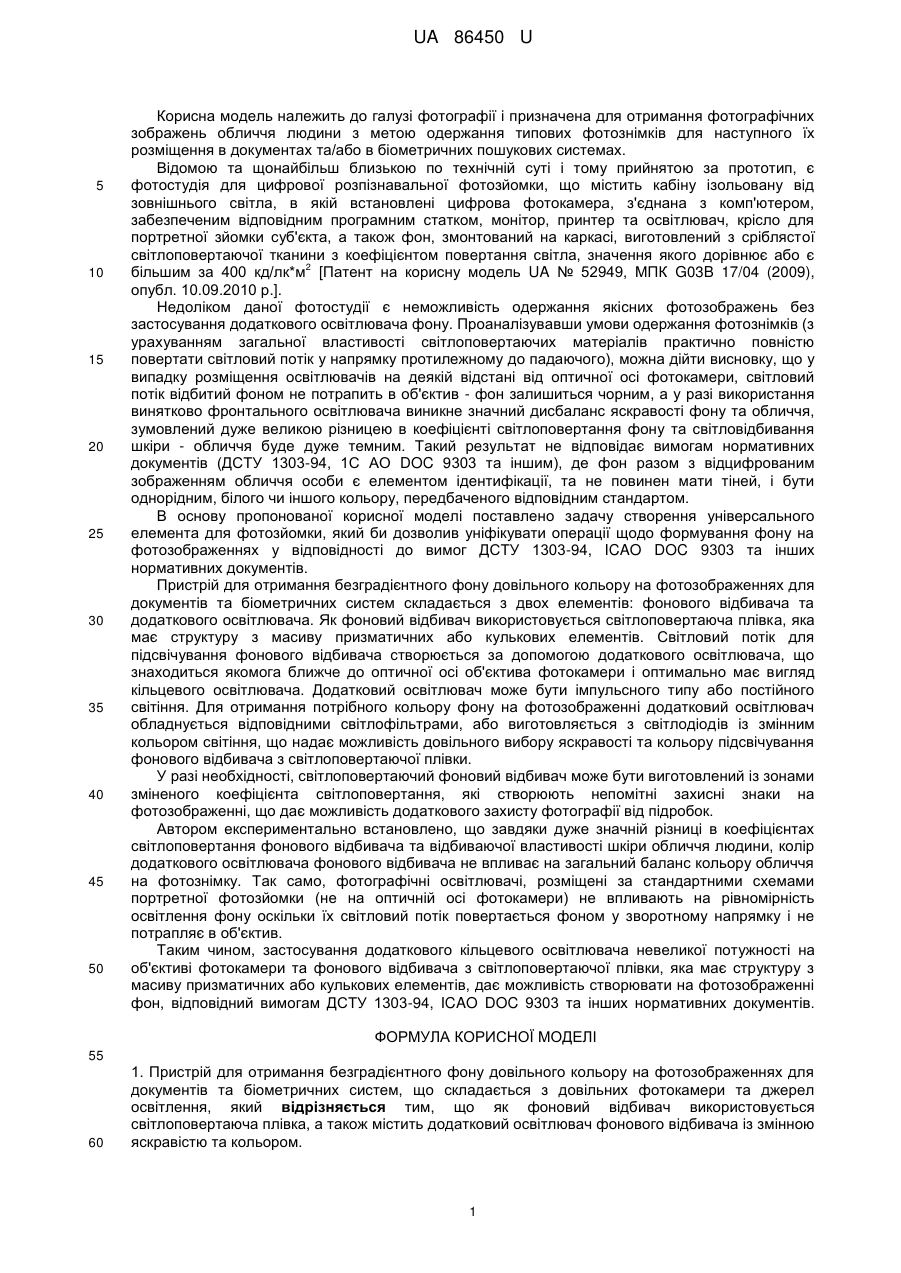

Реферат: UA 86450 U UA 86450 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі фотографії і призначена для отримання фотографічних зображень обличчя людини з метою одержання типових фотознімків для наступного їх розміщення в документах та/або в біометричних пошукових системах. Відомою та щонайбільш близькою по технічній суті і тому прийнятою за прототип, є фотостудія для цифрової розпізнавальної фотозйомки, що містить кабіну ізольовану від зовнішнього світла, в якій встановлені цифрова фотокамера, з'єднана з комп'ютером, забезпеченим відповідним програмним статком, монітор, принтер та освітлювач, крісло для портретної зйомки суб'єкта, а також фон, змонтований на каркасі, виготовлений з сріблястої світлоповертаючої тканини з коефіцієнтом повертання світла, значення якого дорівнює або є 2 більшим за 400 кд/лк*м [Патент на корисну модель UA № 52949, МПК G03B 17/04 (2009), опубл. 10.09.2010 р.]. Недоліком даної фотостудії є неможливість одержання якісних фотозображень без застосування додаткового освітлювача фону. Проаналізувавши умови одержання фотознімків (з урахуванням загальної властивості світлоповертаючих матеріалів практично повністю повертати світловий потік у напрямку протилежному до падаючого), можна дійти висновку, що у випадку розміщення освітлювачів на деякій відстані від оптичної осі фотокамери, світловий потік відбитий фоном не потрапить в об'єктив - фон залишиться чорним, а у разі використання винятково фронтального освітлювача виникне значний дисбаланс яскравості фону та обличчя, зумовлений дуже великою різницею в коефіцієнті світлоповертання фону та світловідбивання шкіри - обличчя буде дуже темним. Такий результат не відповідає вимогам нормативних документів (ДСТУ 1303-94, 1С АО DOC 9303 та іншим), де фон разом з відцифрованим зображенням обличчя особи є елементом ідентифікації, та не повинен мати тіней, і бути однорідним, білого чи іншого кольору, передбаченого відповідним стандартом. В основу пропонованої корисної моделі поставлено задачу створення універсального елемента для фотозйомки, який би дозволив уніфікувати операції щодо формування фону на фотозображеннях у відповідності до вимог ДСТУ 1303-94, ICAO DOC 9303 та інших нормативних документів. Пристрій для отримання безградієнтного фону довільного кольору на фотозображеннях для документів та біометричних систем складається з двох елементів: фонового відбивача та додаткового освітлювача. Як фоновий відбивач використовується світлоповертаюча плівка, яка має структуру з масиву призматичних або кулькових елементів. Світловий потік для підсвічування фонового відбивача створюється за допомогою додаткового освітлювача, що знаходиться якомога ближче до оптичної осі об'єктива фотокамери і оптимально має вигляд кільцевого освітлювача. Додатковий освітлювач може бути імпульсного типу або постійного світіння. Для отримання потрібного кольору фону на фотозображенні додатковий освітлювач обладнується відповідними світлофільтрами, або виготовляється з світлодіодів із змінним кольором світіння, що надає можливість довільного вибору яскравості та кольору підсвічування фонового відбивача з світлоповертаючої плівки. У разі необхідності, світлоповертаючий фоновий відбивач може бути виготовлений із зонами зміненого коефіцієнта світлоповертання, які створюють непомітні захисні знаки на фотозображенні, що дає можливість додаткового захисту фотографії від підробок. Автором експериментально встановлено, що завдяки дуже значній різниці в коефіцієнтах світлоповертання фонового відбивача та відбиваючої властивості шкіри обличчя людини, колір додаткового освітлювача фонового відбивача не впливає на загальний баланс кольору обличчя на фотознімку. Так само, фотографічні освітлювачі, розміщені за стандартними схемами портретної фотозйомки (не на оптичній осі фотокамери) не впливають на рівномірність освітлення фону оскільки їх світловий потік повертається фоном у зворотному напрямку і не потрапляє в об'єктив. Таким чином, застосування додаткового кільцевого освітлювача невеликої потужності на об'єктиві фотокамери та фонового відбивача з світлоповертаючої плівки, яка має структуру з масиву призматичних або кулькових елементів, дає можливість створювати на фотозображенні фон, відповідний вимогам ДСТУ 1303-94, ICAO DOC 9303 та інших нормативних документів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Пристрій для отримання безградієнтного фону довільного кольору на фотозображеннях для документів та біометричних систем, що складається з довільних фотокамери та джерел освітлення, який відрізняється тим, що як фоновий відбивач використовується світлоповертаюча плівка, а також містить додатковий освітлювач фонового відбивача із змінною яскравістю та кольором. 1 UA 86450 U 2. Пристрій за п. 1, який відрізняється тим, що фоновий відбивач із світлоповертаючої плівки виготовлений із зонами зміненого коефіцієнта світлоповертання. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
