Пристрій для підшивки документів

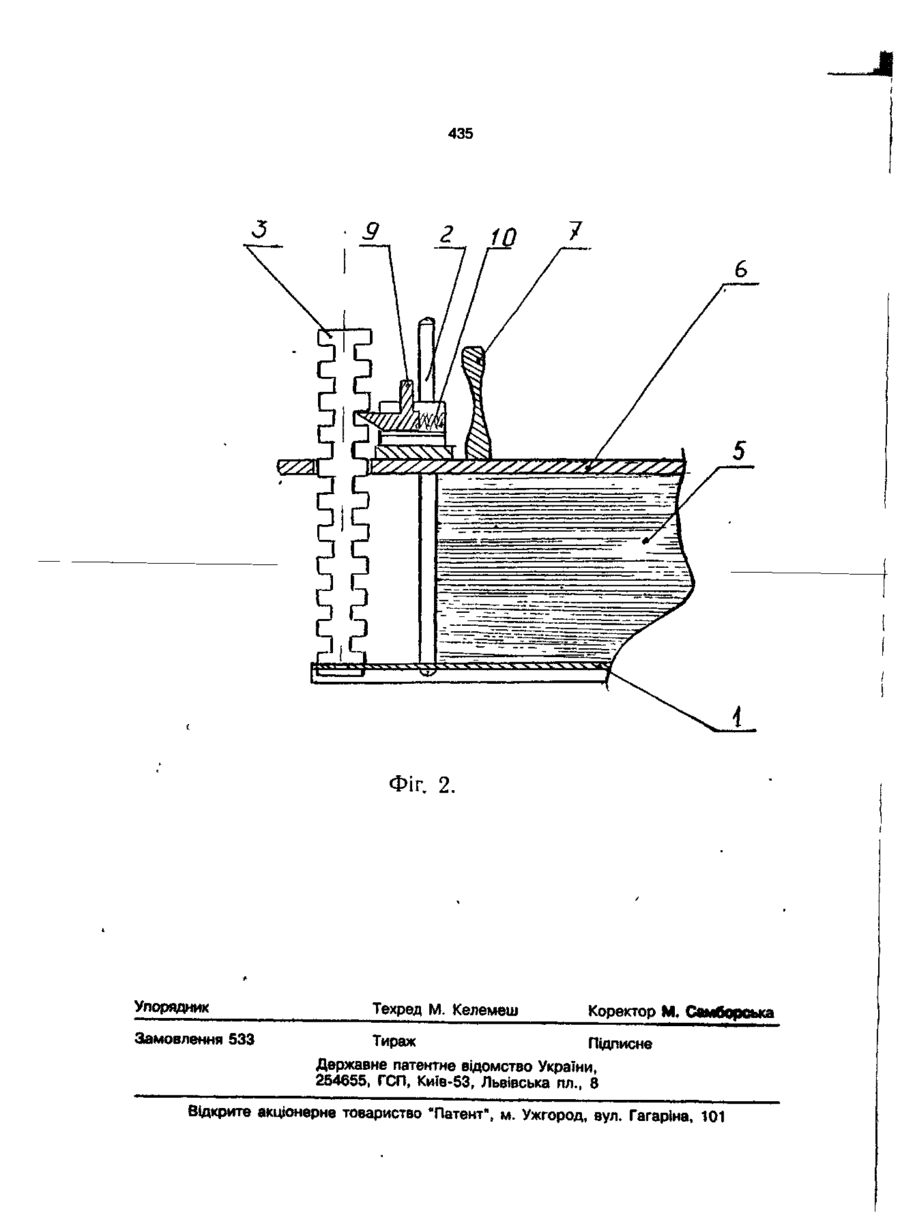

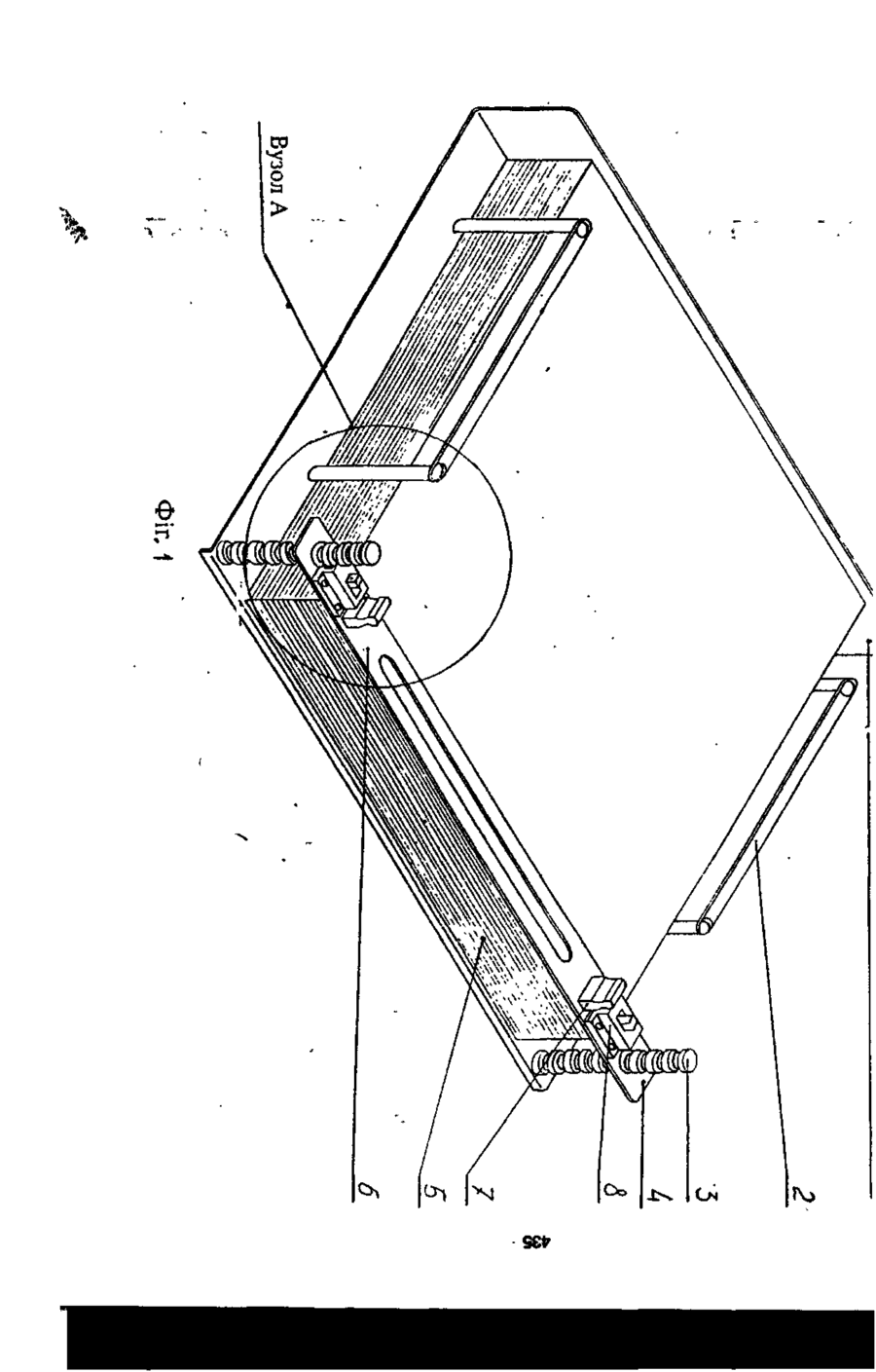

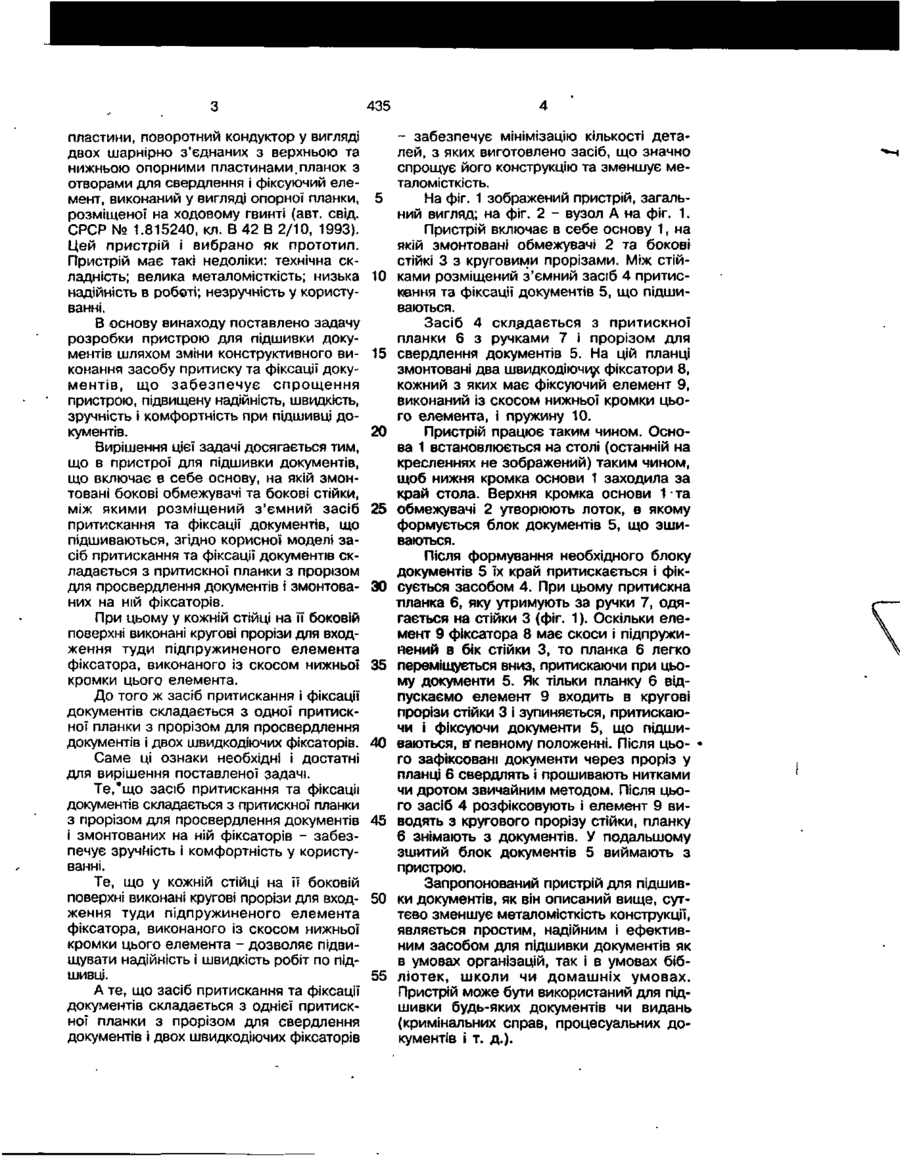

1. Пристрій для пщшивки документів, що включає в себе основу, на якій змонтовані бокові обмежувачі та бокові стійки, між якими розміщений знімний засіб притискання та фіксації документів, що підшиваються, який в і д р і з н я є т е с я тим, що засіб притискання та фіксації документів складається з притискної планки з прорізом для свердлення документів і змонтованих на ній фіксаторів. 2 Пристрій за п. 1, який в і д р і з н я є т ь с я тим, що у кожній стійці на її бічній поверхні виконані кругові прорізи для входження туди підпружиненого елемента фіксатора, виконаного із скосом нижньої кромки цього елемента. 3. Пристрій за п. 1, який в і д р і з н я є т ь с я тим, що засіб притискання та фіксації документів складається з однієї притискної планки з прорізом для свердлення документів і двох швидкодіючих фіксаторів. Корисна модель стосується оргтехніки, а саме пристроїв для підшивки документів у слідчій практиці, а також може бути використана для підшивки брошур, журналів, буклетів та інших видань чи документів як в умовах установи чи організації, так і в інших умовах (домашніх). Широко відомі пристрої для підшивки документів. Такі пристрої включають в себе основу, на яку складаються документи, що підшиваються, і засіб притиску та фіксації цих документів. Після складання, притискання та фіксації таких документів, останні просвердлюють І зшивають нитками чи дротюм. Таким чином отримують зшитий блок документів. Відомо про існування такого пристрою, який складається з нижньої і верхньої опори, які з'єднані боковими стійками, притиск змонтований з можливістю переміщення відносно стійок. Цей притиск має гвинтовий засіб з рукояткою для його переміщення (авт. свід. СРСР № 1719245, кл В 42 В 2/10, В 42 С 13/00, 1992). Основним недоліком цього пристрою є: технічна складність, надмірні габарити, вага та висока вартість. Відомий також і простіший пристрій, який складається з основи, на якій змонтовані вертикальні стійки, між якими розміщений з'ємний засіб притискання та фіксацї документів, що підшиваються. -Цей засіб притиску та фіксації документів включає в себе верхню та нижню опорні с > 435 пластини, поворотний кондуктор у вигляді двох шарнірно з'єднаних з верхньою та нижньою опорними пластинами.планок з отворами для свердлення і фіксуючий елемент, виконаний у вигляді опорної планки, розміщеної на ходовому гвинті (авт. свід. СРСР № 1.815240, кл. В 42 В 2/10, 1993). Цей пристрій і вибрано як прототип. Пристрій має такі недоліки: технічна складність; велика металомісткість; низька надійність в роботі; незручність у користуванні. В основу винаходу поставлено задачу розробки пристрою для підшивки документів шляхом зміни конструктивного виконання засобу притиску та фіксації документів, що забезпечує спрощення пристрою, підвищену надійність, швидкість, зручність і комфортність при підшивці документів. Вирішення цієї задачі досягається тим, що в пристрої для підшивки документів, що включає в себе основу, на якій змонтовані бокові обмежувачі та бокові стійки, між якими розміщений з'ємний засіб притискання та фіксації документів, що підшиваються, згідно корисної моделі засіб притискання та фіксації документів складається з притискної планки з прорізом для просвердлення документів і змонтованих на ній фіксаторів. При цьому у кожній стійці на її боковій поверхні виконані кругові прорізи для входження туди підпружиненого елемента фіксатора, виконаного із скосом нижньої кромки цього елемента. До того ж засіб притискання і фіксації документів складається з одної притискної планки з прорізом для просвердлення документів і двох швидкодіючих фіксаторів. Саме ці ознаки необхідні і достатні для вирішення поставленої задачі. Те,*що засіб притискання та фіксації документів складається з притискної планки з прорізом для просвердлення документів і змонтованих на ній фіксаторів - забезпечує зручність і комфортність у користуванні. Те, що у кожній стійці на її боковій поверхні виконані кругові прорізи для входження туди підпружиненого елемента фіксатора, виконаного із скосом нижньої кромки цього елемента - дозволяє підвищувати надійність і швидкість робіт по підшивці. А те, що засіб притискання та фіксації документів складається з однієї притискної планки з прорізом для свердлення документів і двох швидкодіючих фіксаторів 5 10 15 20 25 30 35 40 45 50 55 - забезпечує мінімізацію кількості деталей, з яких виготовлено засіб, що значно спрощує його конструкцію та зменшує металомісткість. На фіг. 1 зображений пристрій, загальний вигляд; на фіг. 2 - вузолА на фіг. 1. Пристрій включає в себе основу 1, на якій змонтовані обмежувачі 2 та бокові стійкі 3 з круговими прорізами. Між стійками розміщений з'ємний засіб 4 притискання та фіксації документів 5, що підшиваються. Засіб 4 складається з притискної планки 6 з ручками 7 і прорізом для свердлення документів 5. На цій планці змонтовані два швидкодіючим фіксатори 8, кожний з яких має фіксуючий елемент 9, виконаний із скосом нижньої кромки цього елемента, і пружину 10. Пристрій працює таким чином. Основа 1 встановлюється на столі (останній на кресленнях не зображений) таким чином, щоб нижня кромка основи 1 заходила за край стола. Верхня кромка основи 1 • та обмежувачі 2 утворюють лоток, в якому формується блок документів 5, що зшиваються. Після формування необхідного блоку документів 5 їх край притискається і фіксується засобом 4. При цьому притискна планка 6, яку утримують за ручки 7, одягається на стійки 3 (фіг. 1). Оскільки елемент 9 фіксатора 8 має скоси і підпружийений в бік стійки 3, то планка 6 легко переміщується вниз, притискаючи при цьому документи 5. Як тільки планку 6 відпускаємо елемент 9 входить в кругові прорізи стійки 3 і зупиняється, притискаючи і фіксуючи документи 5, що підшиваються, в* певному положенні. Після цього зафіксовані документи через проріз у планці 6 свердлять і прошивають нитками чи дротом звичайним методом. Після цього засіб 4 розфіксовують і елемент 9 виводять з кругового прорізу стійки, планку 6 знімають з документів. У подальшому зшитий блок документів 5 виймають з пристрою. Запропонований пристрій для підшивки документів, як він описаний вище, суттєво зменшує металомісткість конструкції, являється простим, надійним і ефективним засобом для підшивки документів як в умовах організацій, так і в умовах бібліотек, школи чи домашніх умовах. Пристрій може бути використаний для підшивки будь-яких документів чи видань (кримінальних справ, процесуальних документів і т. д.). X 435 ФІГ. 2. Упорядник Замовлення 533 Техред М. Келемеш Коректор М. Самборська Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
