Пристрій для зшивання документів

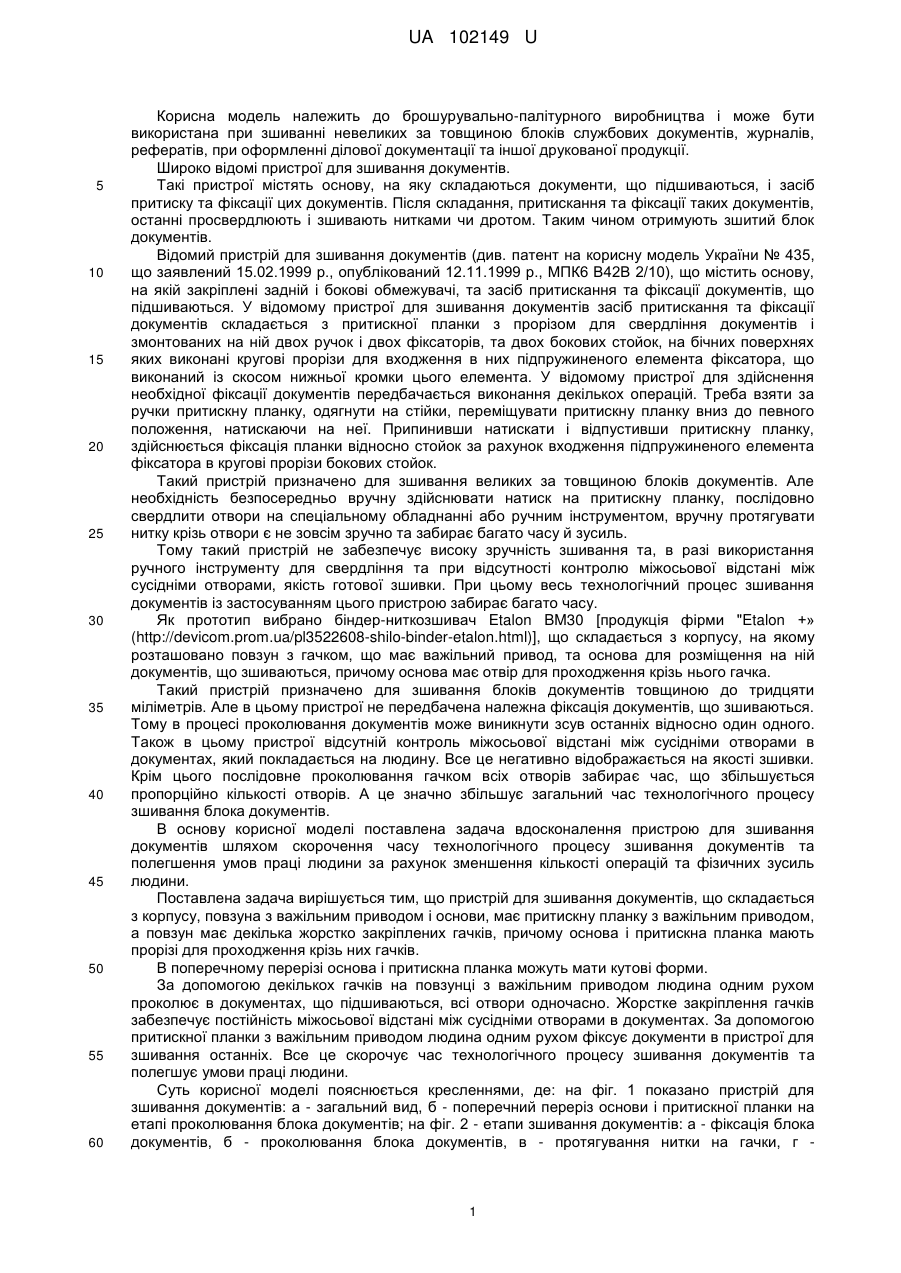

Реферат: UA 102149 U UA 102149 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до брошурувально-палітурного виробництва і може бути використана при зшиванні невеликих за товщиною блоків службових документів, журналів, рефератів, при оформленні ділової документації та іншої друкованої продукції. Широко відомі пристрої для зшивання документів. Такі пристрої містять основу, на яку складаються документи, що підшиваються, і засіб притиску та фіксації цих документів. Після складання, притискання та фіксації таких документів, останні просвердлюють і зшивають нитками чи дротом. Таким чином отримують зшитий блок документів. Відомий пристрій для зшивання документів (див. патент на корисну модель України № 435, що заявлений 15.02.1999 р., опублікований 12.11.1999 р., МПК6 В42В 2/10), що містить основу, на якій закріплені задній і бокові обмежувачі, та засіб притискання та фіксації документів, що підшиваються. У відомому пристрої для зшивання документів засіб притискання та фіксації документів складається з притискної планки з прорізом для свердління документів і змонтованих на ній двох ручок і двох фіксаторів, та двох бокових стойок, на бічних поверхнях яких виконані кругові прорізи для входження в них підпружиненого елемента фіксатора, що виконаний із скосом нижньої кромки цього елемента. У відомому пристрої для здійснення необхідної фіксації документів передбачається виконання декількох операцій. Треба взяти за ручки притискну планку, одягнути на стійки, переміщувати притискну планку вниз до певного положення, натискаючи на неї. Припинивши натискати і відпустивши притискну планку, здійснюється фіксація планки відносно стойок за рахунок входження підпружиненого елемента фіксатора в кругові прорізи бокових стойок. Такий пристрій призначено для зшивання великих за товщиною блоків документів. Але необхідність безпосередньо вручну здійснювати натиск на притискну планку, послідовно свердлити отвори на спеціальному обладнанні або ручним інструментом, вручну протягувати нитку крізь отвори є не зовсім зручно та забирає багато часу й зусиль. Тому такий пристрій не забезпечує високу зручність зшивання та, в разі використання ручного інструменту для свердління та при відсутності контролю міжосьової відстані між сусідніми отворами, якість готової зшивки. При цьому весь технологічний процес зшивання документів із застосуванням цього пристрою забирає багато часу. Як прототип вибрано біндер-ниткозшивач Etalon BM30 [продукція фірми "Etalon +» (http://devicom.prom.ua/pl3522608-shilo-binder-etalon.html)], що складається з корпусу, на якому розташовано повзун з гачком, що має важільний привод, та основа для розміщення на ній документів, що зшиваються, причому основа має отвір для проходження крізь нього гачка. Такий пристрій призначено для зшивання блоків документів товщиною до тридцяти міліметрів. Але в цьому пристрої не передбачена належна фіксація документів, що зшиваються. Тому в процесі проколювання документів може виникнути зсув останніх відносно один одного. Також в цьому пристрої відсутній контроль міжосьової відстані між сусідніми отворами в документах, який покладається на людину. Все це негативно відображається на якості зшивки. Крім цього послідовне проколювання гачком всіх отворів забирає час, що збільшується пропорційно кількості отворів. А це значно збільшує загальний час технологічного процесу зшивання блока документів. В основу корисної моделі поставлена задача вдосконалення пристрою для зшивання документів шляхом скорочення часу технологічного процесу зшивання документів та полегшення умов праці людини за рахунок зменшення кількості операцій та фізичних зусиль людини. Поставлена задача вирішується тим, що пристрій для зшивання документів, що складається з корпусу, повзуна з важільним приводом і основи, має притискну планку з важільним приводом, а повзун має декілька жорстко закріплених гачків, причому основа і притискна планка мають прорізі для проходження крізь них гачків. В поперечному перерізі основа і притискна планка можуть мати кутові форми. За допомогою декількох гачків на повзунці з важільним приводом людина одним рухом проколює в документах, що підшиваються, всі отвори одночасно. Жорстке закріплення гачків забезпечує постійність міжосьової відстані між сусідніми отворами в документах. За допомогою притискної планки з важільним приводом людина одним рухом фіксує документи в пристрої для зшивання останніх. Все це скорочує час технологічного процесу зшивання документів та полегшує умови праці людини. Суть корисної моделі пояснюється кресленнями, де: на фіг. 1 показано пристрій для зшивання документів: а - загальний вид, б - поперечний переріз основи і притискної планки на етапі проколювання блока документів; на фіг. 2 - етапи зшивання документів: а - фіксація блока документів, б - проколювання блока документів, в - протягування нитки на гачки, г 1 UA 102149 U 5 10 15 20 25 30 протягування нитки крізь блок документів, д - знімання нитки з гачків, є - зав'язування нитки та розфіксація блока документів; на фіг. 3 - пристрій для зшивання зфальцьованих документів: а етап проколювання блока документів, б - поперечний переріз основи і притискної планки. Пристрій для зшивання документів складається з корпусу 1 (фіг. 1), на якому розташовано: повзун 2 з важільним приводом 3 і з декількома жорстко закріпленими гачками 4, основа 5, притискна планка 6 з важільним приводом 7. Пристрій для зшивання документів працює наступним чином. В початковому положенні (фіг. 1, а) повзун 2 з гачками 4 і притискною планкою 6 відведено від основи 5. Готують блок документів 8 (фіг. 2, а) для зшивання і розміщують його на основі 5. Фіксують блок документів 8 притискною планкою 6 одним рухом за допомогою важільного приводу 7. Далі (фіг. 2, б) переміщують повзун 2 з гачками 4 одним рухом за допомогою важільного приводу 3 до основи 5 і притискної планки 6 так, щоб гачки 4 вийшли з іншого боку основи 5, проколовши блок документів 8. Після цього на гачки 4 протягують нитку 9 (фіг. 2, в). Далі (фіг. 2, г) одним рухом за допомогою важільного приводу 3 протягують нитку 9 крізь блок документів 8. Потім (фіг. 2, д) знімають її з гачків 4 і зав'язують вручну. Розтиск зшитого блока документів 8 (фіг. 2, є) здійснюється одним рухом, відвівши притискну планку 6 від основи 5 за допомогою важільного приводу 7. За допомогою запропонованого пристрою для зшивання документів можна зшивати як нефальцьовані (фіг. 1,6), так і попередньо зфальцьовані документи 8 (фіг. 3). В останньому випадку в поперечному перерізі основа 5 і притискна планка 6 мають кутові форми (фіг. 3, б). Запропонований пристрій для зшивання документів було апробовано при зшиванні особових справ студентів в приймальній комісії механіко-машинобудівного інституту Національного технічного університету України "Київський політехнічний інститут" в серпні 2014 року. Його використання полегшило умови праці співробітників (зменшило фізичне та психологічне навантаження) та підвищило продуктивність процесу зшивання документів в три рази: триста особових справ студентів було зшито не за три робочі дні, а за один. Запропонований пристрій для зшивання документів доцільно використовувати при зшиванні невеликих за товщиною блоків службових документів, журналів, рефератів, при оформленні ділової документації та іншої друкованої продукції в усіх державних і недержавних установах в умовах дрібно -, середньо - та багатосерійного зшивання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 1. Пристрій для зшивання документів, що складається з корпусу, на якому розташовано повзун з гачком, що має важільний привод, та основа для розміщення на ній документів, що зшиваються, причому основа має отвір для проходження крізь нього гачка, який відрізняється тим, що має притискну планку з важільним приводом, а повзун має декілька жорстко закріплених гачків, причому основа і притискна планка мають прорізі для проходження крізь них гачків. 2. Пристрій за п. 1, який відрізняється тим, що в поперечному перерізі основа і притискна планка можуть мати кутові форми. 2 UA 102149 U 3 UA 102149 U 4 UA 102149 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 5
