Автоматична зброя

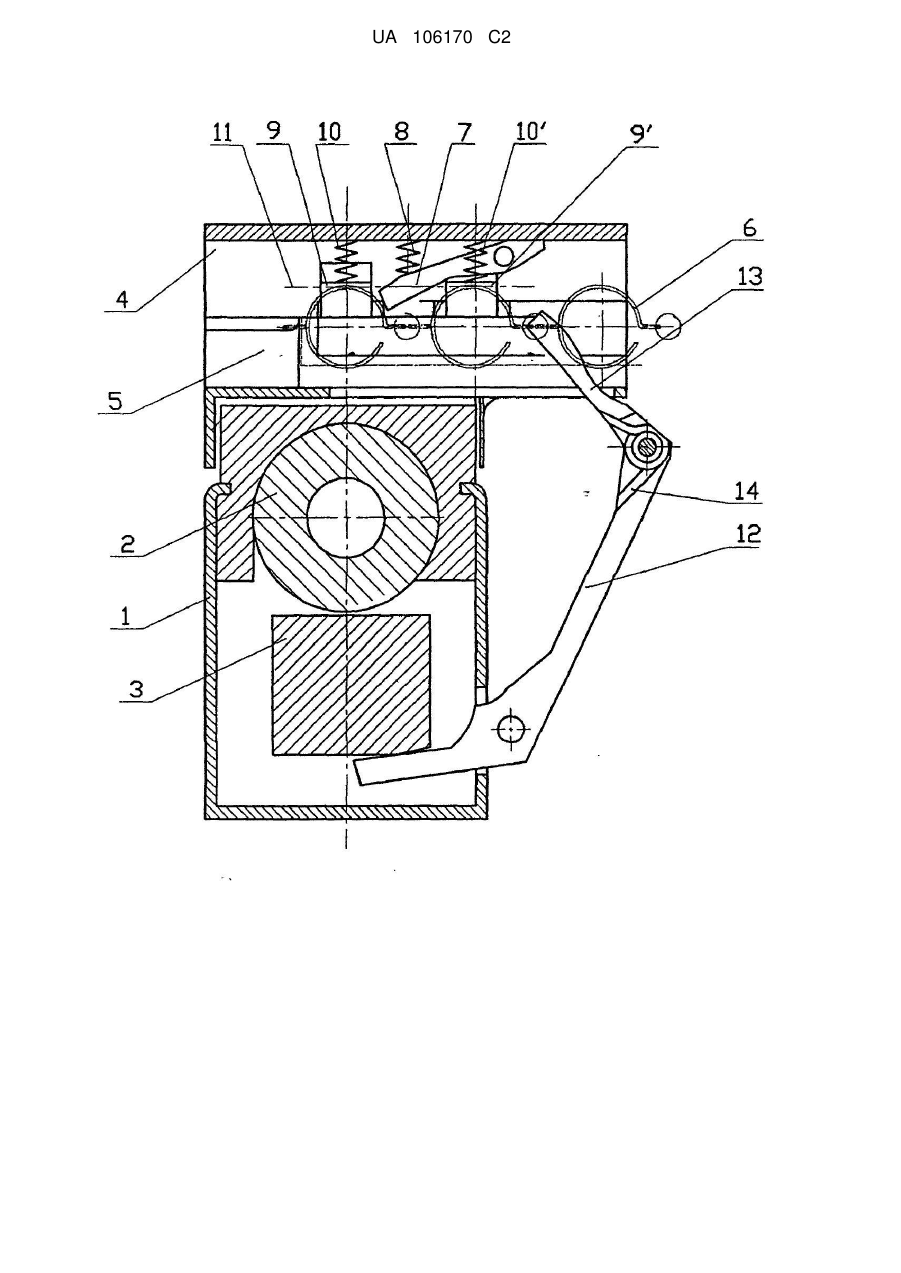

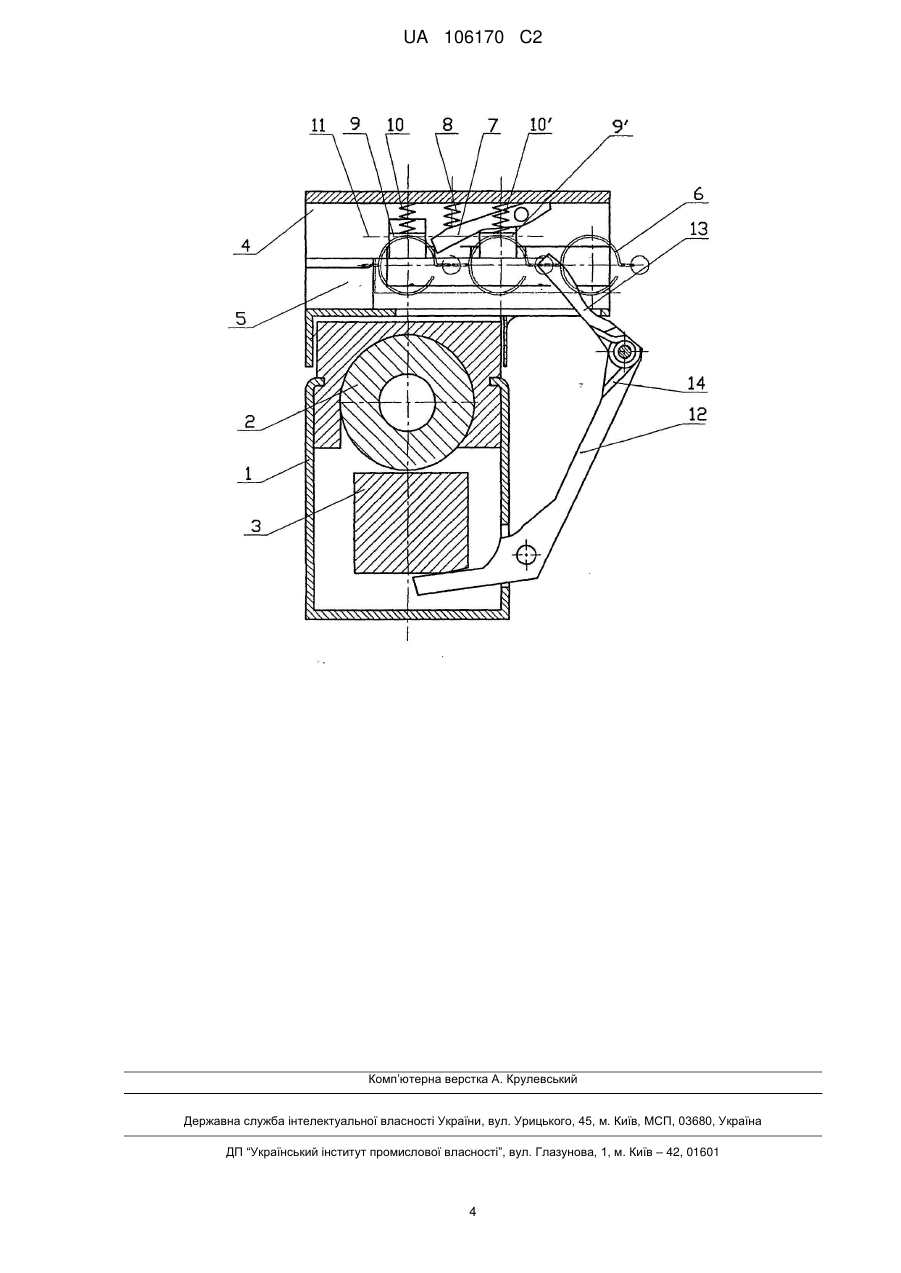

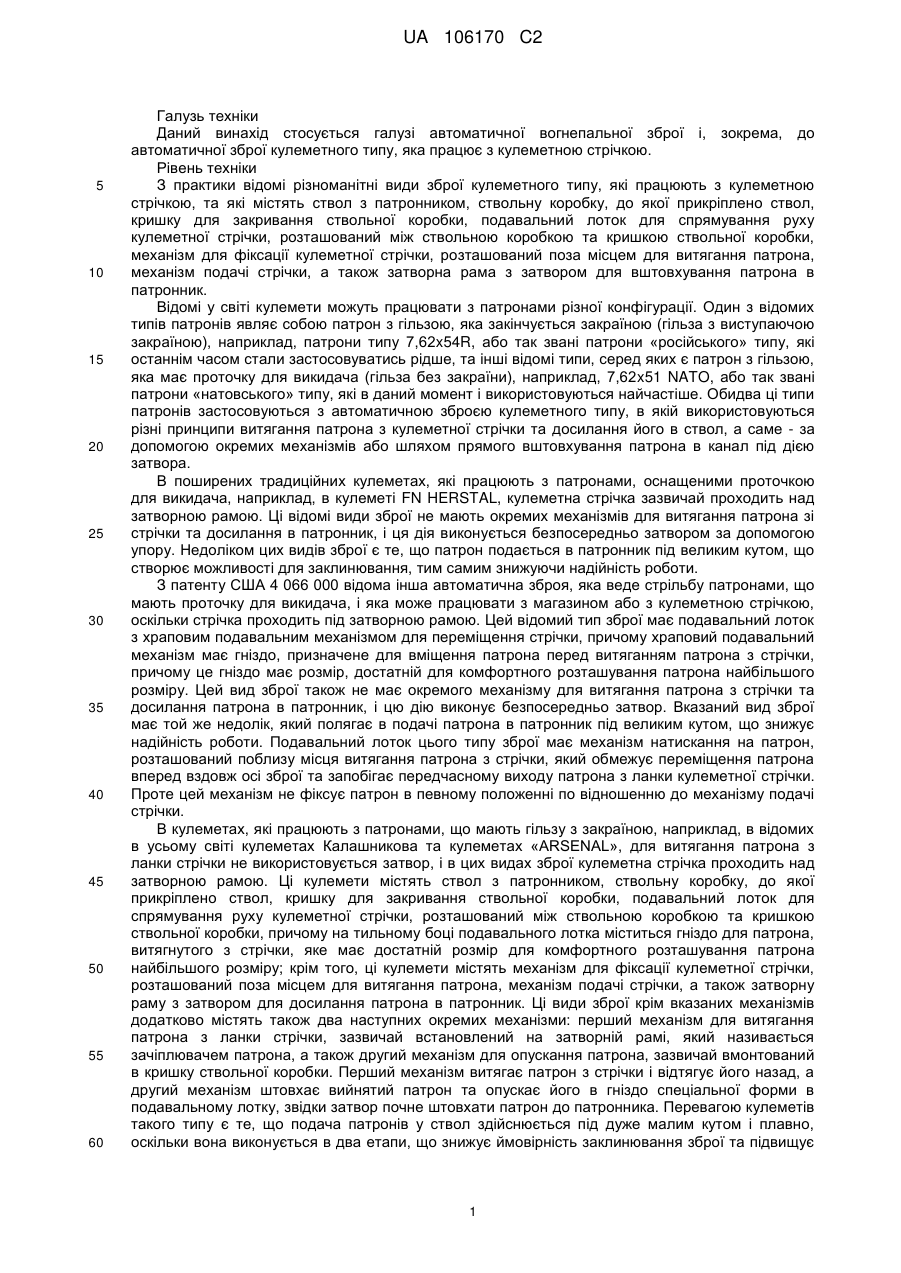

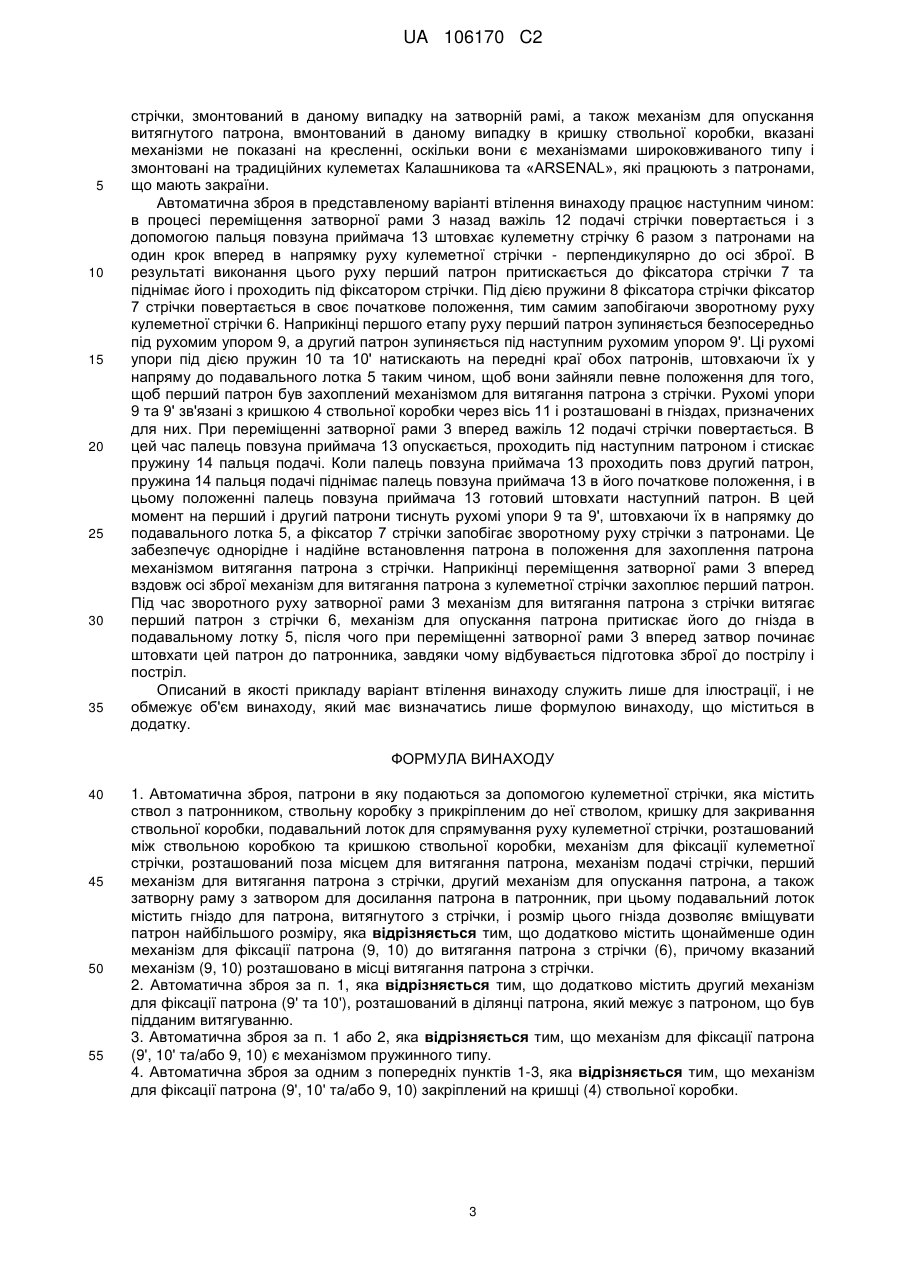

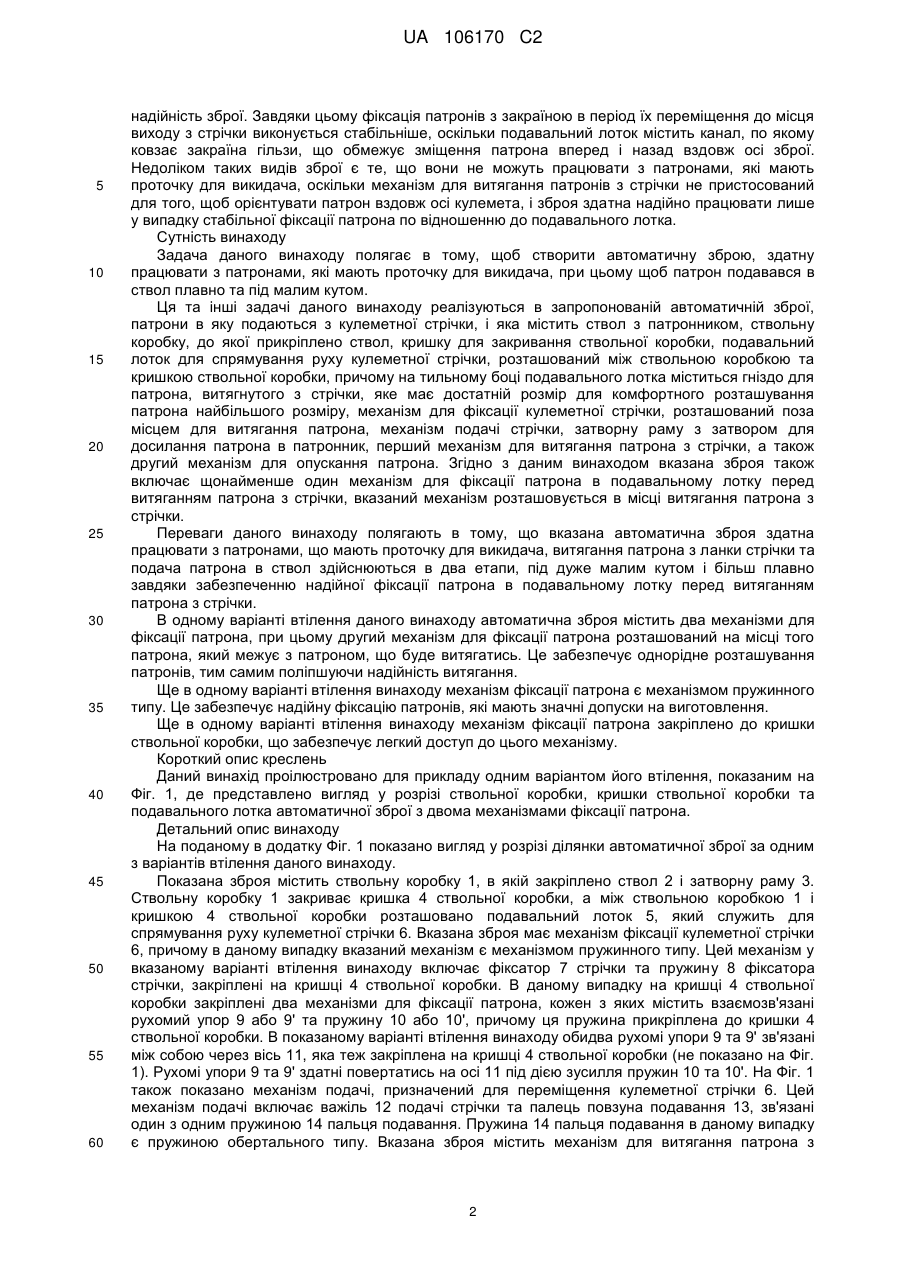

Реферат: Даний винахід стосується галузі автоматичної вогнепальної зброї, зокрема автоматичної зброї кулеметного типу, здатної працювати з патронами, що мають проточку для викидача, і в якій витягання патрона з вічка кулеметної стрічки та подача патрона в ствол виконується в два етапи, під дуже малим кутом та більш плавно. Ця автоматична зброя містить подавальний лоток (5) для спрямування руху кулеметної стрічки (6), при цьому на подавальному лотку (5) є гніздо для патрона, що витягається з стрічки (6), і розмір цього гнізда дозволяє легко вміщувати патрон найбільшого розміру, при цьому зброя містить перший механізм для витягання патрона з стрічки, другий механізм для опускання патрона, а також щонайменше один механізм (9, 10) для фіксації патрона в подавальному лотку (5) перед витяганням патрона з стрічки (6), розташований в місці витягання патрона з стрічки. UA 106170 C2 (12) UA 106170 C2 UA 106170 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Даний винахід стосується галузі автоматичної вогнепальної зброї і, зокрема, до автоматичної зброї кулеметного типу, яка працює з кулеметною стрічкою. Рівень техніки З практики відомі різноманітні види зброї кулеметного типу, які працюють з кулеметною стрічкою, та які містять ствол з патронником, ствольну коробку, до якої прикріплено ствол, кришку для закривання ствольної коробки, подавальний лоток для спрямування руху кулеметної стрічки, розташований між ствольною коробкою та кришкою ствольної коробки, механізм для фіксації кулеметної стрічки, розташований поза місцем для витягання патрона, механізм подачі стрічки, а також затворна рама з затвором для вштовхування патрона в патронник. Відомі у світі кулемети можуть працювати з патронами різної конфігурації. Один з відомих типів патронів являє собою патрон з гільзою, яка закінчується закраїною (гільза з виступаючою закраїною), наприклад, патрони типу 7,62x54R, або так звані патрони «російського» типу, які останнім часом стали застосовуватись рідше, та інші відомі типи, серед яких є патрон з гільзою, яка має проточку для викидача (гільза без закраїни), наприклад, 7,62x51 NATO, або так звані патрони «натовського» типу, які в даний момент і використовуються найчастіше. Обидва ці типи патронів застосовуються з автоматичною зброєю кулеметного типу, в якій використовуються різні принципи витягання патрона з кулеметної стрічки та досилання його в ствол, а саме - за допомогою окремих механізмів або шляхом прямого вштовхування патрона в канал під дією затвора. В поширених традиційних кулеметах, які працюють з патронами, оснащеними проточкою для викидача, наприклад, в кулеметі FN HERSTAL, кулеметна стрічка зазвичай проходить над затворною рамою. Ці відомі види зброї не мають окремих механізмів для витягання патрона зі стрічки та досилання в патронник, і ця дія виконується безпосередньо затвором за допомогою упору. Недоліком цих видів зброї є те, що патрон подається в патронник під великим кутом, що створює можливості для заклинювання, тим самим знижуючи надійність роботи. З патенту США 4 066 000 відома інша автоматична зброя, яка веде стрільбу патронами, що мають проточку для викидача, і яка може працювати з магазином або з кулеметною стрічкою, оскільки стрічка проходить під затворною рамою. Цей відомий тип зброї має подавальний лоток з храповим подавальним механізмом для переміщення стрічки, причому храповий подавальний механізм має гніздо, призначене для вміщення патрона перед витяганням патрона з стрічки, причому це гніздо має розмір, достатній для комфортного розташування патрона найбільшого розміру. Цей вид зброї також не має окремого механізму для витягання патрона з стрічки та досилання патрона в патронник, і цю дію виконує безпосередньо затвор. Вказаний вид зброї має той же недолік, який полягає в подачі патрона в патронник під великим кутом, що знижує надійність роботи. Подавальний лоток цього типу зброї має механізм натискання на патрон, розташований поблизу місця витягання патрона з стрічки, який обмежує переміщення патрона вперед вздовж осі зброї та запобігає передчасному виходу патрона з ланки кулеметної стрічки. Проте цей механізм не фіксує патрон в певному положенні по відношенню до механізму подачі стрічки. В кулеметах, які працюють з патронами, що мають гільзу з закраїною, наприклад, в відомих в усьому світі кулеметах Калашникова та кулеметах «ARSENAL», для витягання патрона з ланки стрічки не використовується затвор, і в цих видах зброї кулеметна стрічка проходить над затворною рамою. Ці кулемети містять ствол з патронником, ствольну коробку, до якої прикріплено ствол, кришку для закривання ствольної коробки, подавальний лоток для спрямування руху кулеметної стрічки, розташований між ствольною коробкою та кришкою ствольної коробки, причому на тильному боці подавального лотка міститься гніздо для патрона, витягнутого з стрічки, яке має достатній розмір для комфортного розташування патрона найбільшого розміру; крім того, ці кулемети містять механізм для фіксації кулеметної стрічки, розташований поза місцем для витягання патрона, механізм подачі стрічки, а також затворну раму з затвором для досилання патрона в патронник. Ці види зброї крім вказаних механізмів додатково містять також два наступних окремих механізми: перший механізм для витягання патрона з ланки стрічки, зазвичай встановлений на затворній рамі, який називається зачіплювачем патрона, а також другий механізм для опускання патрона, зазвичай вмонтований в кришку ствольної коробки. Перший механізм витягає патрон з стрічки і відтягує його назад, а другий механізм штовхає вийнятий патрон та опускає його в гніздо спеціальної форми в подавальному лотку, звідки затвор почне штовхати патрон до патронника. Перевагою кулеметів такого типу є те, що подача патронів у ствол здійснюється під дуже малим кутом і плавно, оскільки вона виконується в два етапи, що знижує ймовірність заклинювання зброї та підвищує 1 UA 106170 C2 5 10 15 20 25 30 35 40 45 50 55 60 надійність зброї. Завдяки цьому фіксація патронів з закраїною в період їх переміщення до місця виходу з стрічки виконується стабільніше, оскільки подавальний лоток містить канал, по якому ковзає закраїна гільзи, що обмежує зміщення патрона вперед і назад вздовж осі зброї. Недоліком таких видів зброї є те, що вони не можуть працювати з патронами, які мають проточку для викидача, оскільки механізм для витягання патронів з стрічки не пристосований для того, щоб орієнтувати патрон вздовж осі кулемета, і зброя здатна надійно працювати лише у випадку стабільної фіксації патрона по відношенню до подавального лотка. Сутність винаходу Задача даного винаходу полягає в тому, щоб створити автоматичну зброю, здатну працювати з патронами, які мають проточку для викидача, при цьому щоб патрон подавався в ствол плавно та під малим кутом. Ця та інші задачі даного винаходу реалізуються в запропонованій автоматичній зброї, патрони в яку подаються з кулеметної стрічки, і яка містить ствол з патронником, ствольну коробку, до якої прикріплено ствол, кришку для закривання ствольної коробки, подавальний лоток для спрямування руху кулеметної стрічки, розташований між ствольною коробкою та кришкою ствольної коробки, причому на тильному боці подавального лотка міститься гніздо для патрона, витягнутого з стрічки, яке має достатній розмір для комфортного розташування патрона найбільшого розміру, механізм для фіксації кулеметної стрічки, розташований поза місцем для витягання патрона, механізм подачі стрічки, затворну раму з затвором для досилання патрона в патронник, перший механізм для витягання патрона з стрічки, а також другий механізм для опускання патрона. Згідно з даним винаходом вказана зброя також включає щонайменше один механізм для фіксації патрона в подавальному лотку перед витяганням патрона з стрічки, вказаний механізм розташовується в місці витягання патрона з стрічки. Переваги даного винаходу полягають в тому, що вказана автоматична зброя здатна працювати з патронами, що мають проточку для викидача, витягання патрона з ланки стрічки та подача патрона в ствол здійснюються в два етапи, під дуже малим кутом і більш плавно завдяки забезпеченню надійної фіксації патрона в подавальному лотку перед витяганням патрона з стрічки. В одному варіанті втілення даного винаходу автоматична зброя містить два механізми для фіксації патрона, при цьому другий механізм для фіксації патрона розташований на місці того патрона, який межує з патроном, що буде витягатись. Це забезпечує однорідне розташування патронів, тим самим поліпшуючи надійність витягання. Ще в одному варіанті втілення винаходу механізм фіксації патрона є механізмом пружинного типу. Це забезпечує надійну фіксацію патронів, які мають значні допуски на виготовлення. Ще в одному варіанті втілення винаходу механізм фіксації патрона закріплено до кришки ствольної коробки, що забезпечує легкий доступ до цього механізму. Короткий опис креслень Даний винахід проілюстровано для прикладу одним варіантом його втілення, показаним на Фіг. 1, де представлено вигляд у розрізі ствольної коробки, кришки ствольної коробки та подавального лотка автоматичної зброї з двома механізмами фіксації патрона. Детальний опис винаходу На поданому в додатку Фіг. 1 показано вигляд у розрізі ділянки автоматичної зброї за одним з варіантів втілення даного винаходу. Показана зброя містить ствольну коробку 1, в якій закріплено ствол 2 і затворну раму 3. Ствольну коробку 1 закриває кришка 4 ствольної коробки, а між ствольною коробкою 1 і кришкою 4 ствольної коробки розташовано подавальний лоток 5, який служить для спрямування руху кулеметної стрічки 6. Вказана зброя має механізм фіксації кулеметної стрічки 6, причому в даному випадку вказаний механізм є механізмом пружинного типу. Цей механізм у вказаному варіанті втілення винаходу включає фіксатор 7 стрічки та пружину 8 фіксатора стрічки, закріплені на кришці 4 ствольної коробки. В даному випадку на кришці 4 ствольної коробки закріплені два механізми для фіксації патрона, кожен з яких містить взаємозв'язані рухомий упор 9 або 9' та пружину 10 або 10', причому ця пружина прикріплена до кришки 4 ствольної коробки. В показаному варіанті втілення винаходу обидва рухомі упори 9 та 9' зв'язані між собою через вісь 11, яка теж закріплена на кришці 4 ствольної коробки (не показано на Фіг. 1). Рухомі упори 9 та 9' здатні повертатись на осі 11 під дією зусилля пружин 10 та 10'. На Фіг. 1 також показано механізм подачі, призначений для переміщення кулеметної стрічки 6. Цей механізм подачі включає важіль 12 подачі стрічки та палець повзуна подавання 13, зв'язані один з одним пружиною 14 пальця подавання. Пружина 14 пальця подавання в даному випадку є пружиною обертального типу. Вказана зброя містить механізм для витягання патрона з 2 UA 106170 C2 5 10 15 20 25 30 35 стрічки, змонтований в даному випадку на затворній рамі, а також механізм для опускання витягнутого патрона, вмонтований в даному випадку в кришку ствольної коробки, вказані механізми не показані на кресленні, оскільки вони є механізмами широковживаного типу і змонтовані на традиційних кулеметах Калашникова та «ARSENAL», які працюють з патронами, що мають закраїни. Автоматична зброя в представленому варіанті втілення винаходу працює наступним чином: в процесі переміщення затворної рами 3 назад важіль 12 подачі стрічки повертається і з допомогою пальця повзуна приймача 13 штовхає кулеметну стрічку 6 разом з патронами на один крок вперед в напрямку руху кулеметної стрічки - перпендикулярно до осі зброї. В результаті виконання цього руху перший патрон притискається до фіксатора стрічки 7 та піднімає його і проходить під фіксатором стрічки. Під дією пружини 8 фіксатора стрічки фіксатор 7 стрічки повертається в своє початкове положення, тим самим запобігаючи зворотному руху кулеметної стрічки 6. Наприкінці першого етапу руху перший патрон зупиняється безпосередньо під рухомим упором 9, а другий патрон зупиняється під наступним рухомим упором 9'. Ці рухомі упори під дією пружин 10 та 10' натискають на передні краї обох патронів, штовхаючи їх у напряму до подавального лотка 5 таким чином, щоб вони зайняли певне положення для того, щоб перший патрон був захоплений механізмом для витягання патрона з стрічки. Рухомі упори 9 та 9' зв'язані з кришкою 4 ствольної коробки через вісь 11 і розташовані в гніздах, призначених для них. При переміщенні затворної рами 3 вперед важіль 12 подачі стрічки повертається. В цей час палець повзуна приймача 13 опускається, проходить під наступним патроном і стискає пружину 14 пальця подачі. Коли палець повзуна приймача 13 проходить повз другий патрон, пружина 14 пальця подачі піднімає палець повзуна приймача 13 в його початкове положення, і в цьому положенні палець повзуна приймача 13 готовий штовхати наступний патрон. В цей момент на перший і другий патрони тиснуть рухомі упори 9 та 9', штовхаючи їх в напрямку до подавального лотка 5, а фіксатор 7 стрічки запобігає зворотному руху стрічки з патронами. Це забезпечує однорідне і надійне встановлення патрона в положення для захоплення патрона механізмом витягання патрона з стрічки. Наприкінці переміщення затворної рами 3 вперед вздовж осі зброї механізм для витягання патрона з кулеметної стрічки захоплює перший патрон. Під час зворотного руху затворної рами 3 механізм для витягання патрона з стрічки витягає перший патрон з стрічки 6, механізм для опускання патрона притискає його до гнізда в подавальному лотку 5, після чого при переміщенні затворної рами 3 вперед затвор починає штовхати цей патрон до патронника, завдяки чому відбувається підготовка зброї до пострілу іпостріл. Описаний в якості прикладу варіант втілення винаходу служить лише для ілюстрації, і не обмежує об'єм винаходу, який має визначатись лише формулою винаходу, що міститься в додатку. ФОРМУЛА ВИНАХОДУ 40 45 50 55 1. Автоматична зброя, патрони в яку подаються за допомогою кулеметної стрічки, яка містить ствол з патронником, ствольну коробку з прикріпленим до неї стволом, кришку для закривання ствольної коробки, подавальний лоток для спрямування руху кулеметної стрічки, розташований між ствольною коробкою та кришкою ствольної коробки, механізм для фіксації кулеметної стрічки, розташований поза місцем для витягання патрона, механізм подачі стрічки, перший механізм для витягання патрона з стрічки, другий механізм для опускання патрона, а також затворну раму з затвором для досилання патрона в патронник, при цьому подавальний лоток містить гніздо для патрона, витягнутого з стрічки, і розмір цього гнізда дозволяє вміщувати патрон найбільшого розміру, яка відрізняється тим, що додатково містить щонайменше один механізм для фіксації патрона (9, 10) до витягання патрона з стрічки (6), причому вказаний механізм (9, 10) розташовано в місці витягання патрона з стрічки. 2. Автоматична зброя за п. 1, яка відрізняється тим, що додатково містить другий механізм для фіксації патрона (9' та 10'), розташований в ділянці патрона, який межує з патроном, що був підданим витягуванню. 3. Автоматична зброя за п. 1 або 2, яка відрізняється тим, що механізм для фіксації патрона (9', 10' та/або 9, 10) є механізмом пружинного типу. 4. Автоматична зброя за одним з попередніх пунктів 1-3, яка відрізняється тим, що механізм для фіксації патрона (9', 10' та/або 9, 10) закріплений на кришці (4) ствольної коробки. 3 UA 106170 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
