Пневматична зброя із стрічковим заряджанням

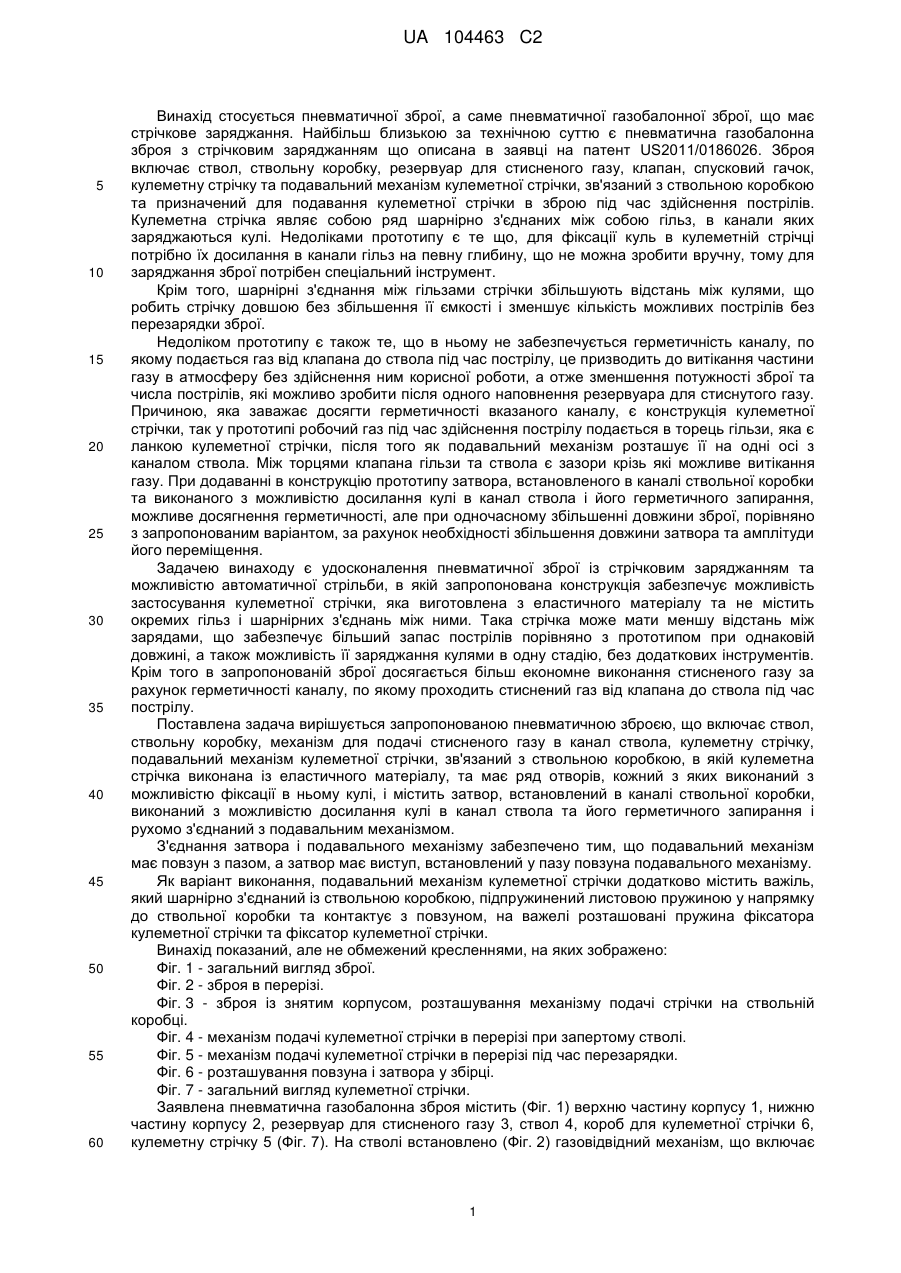

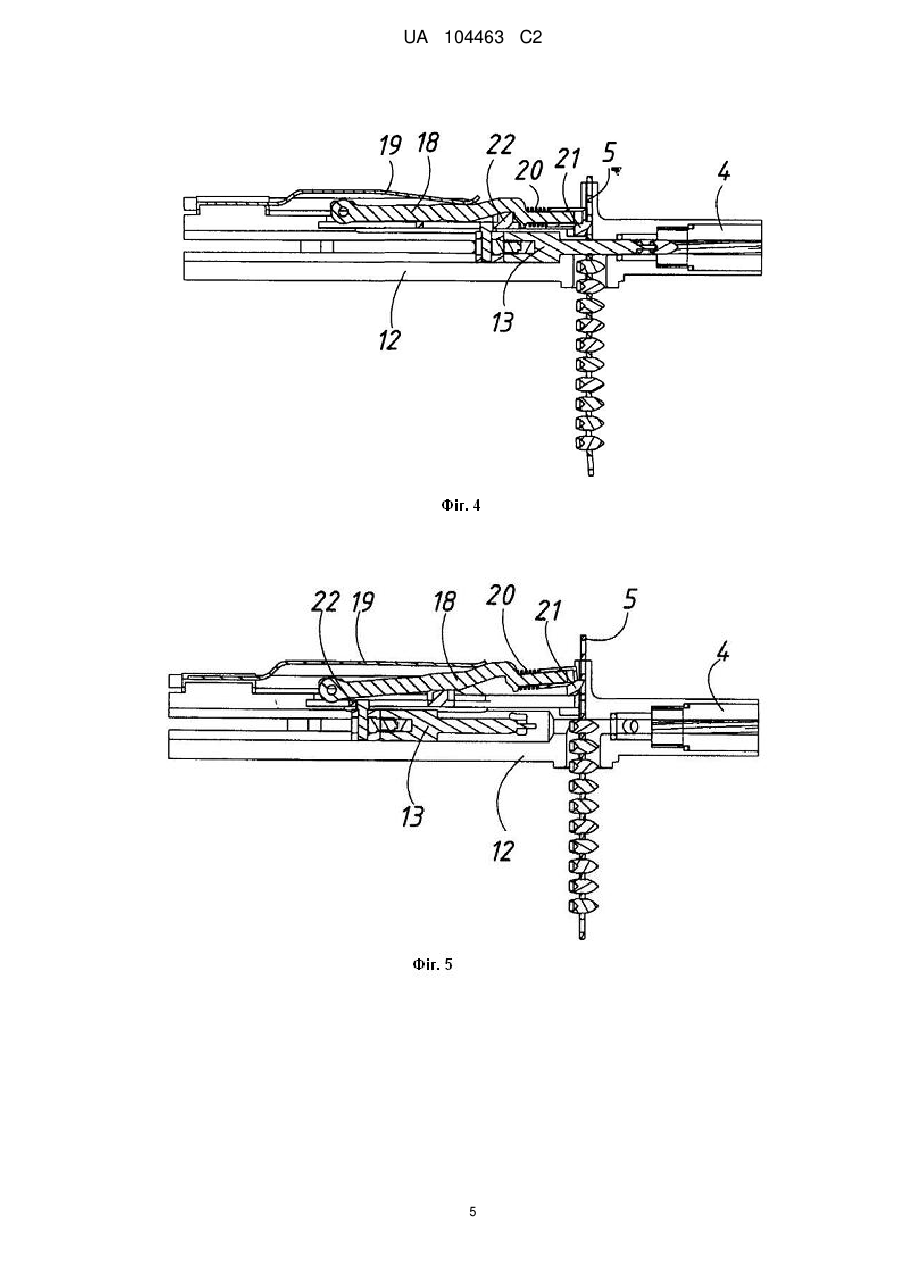

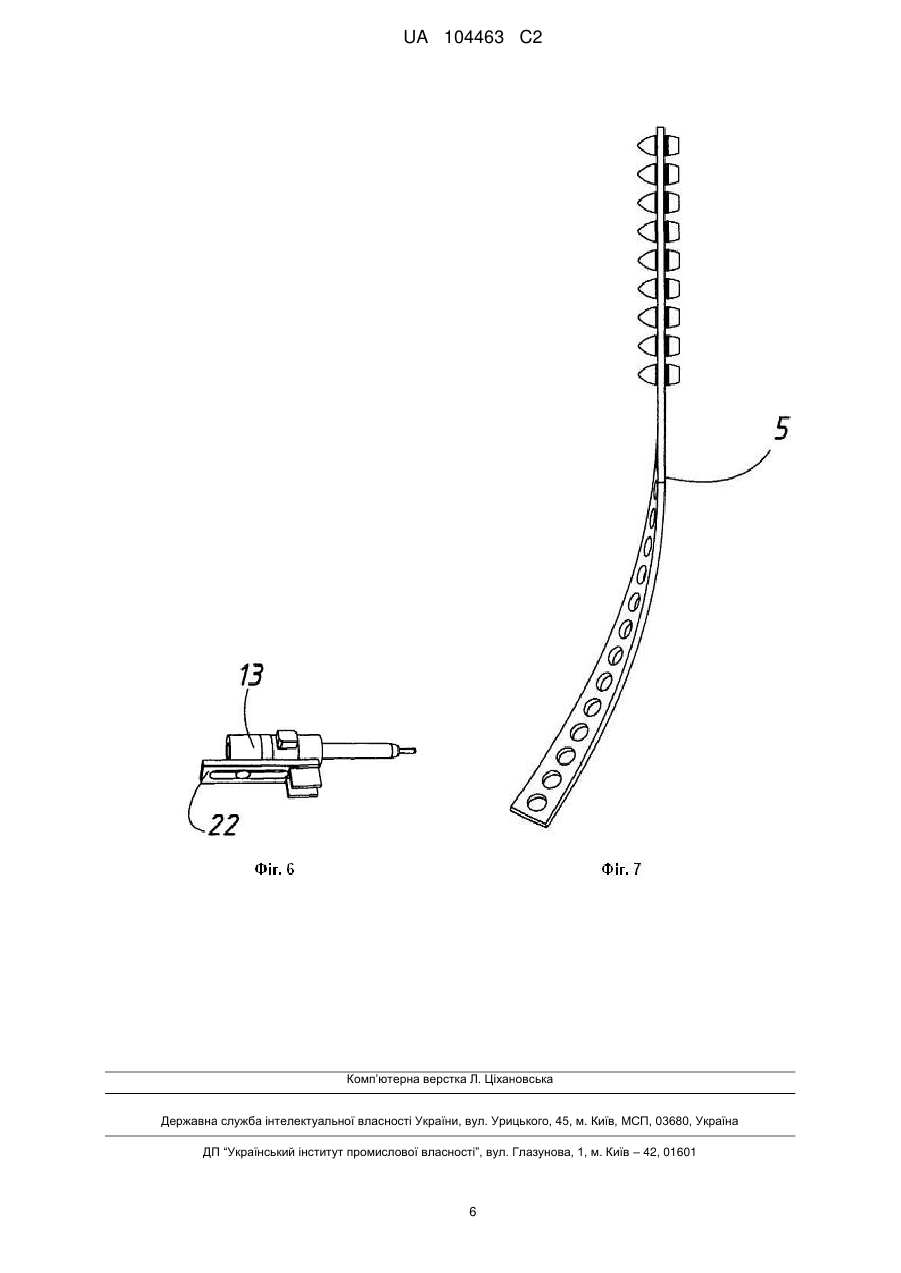

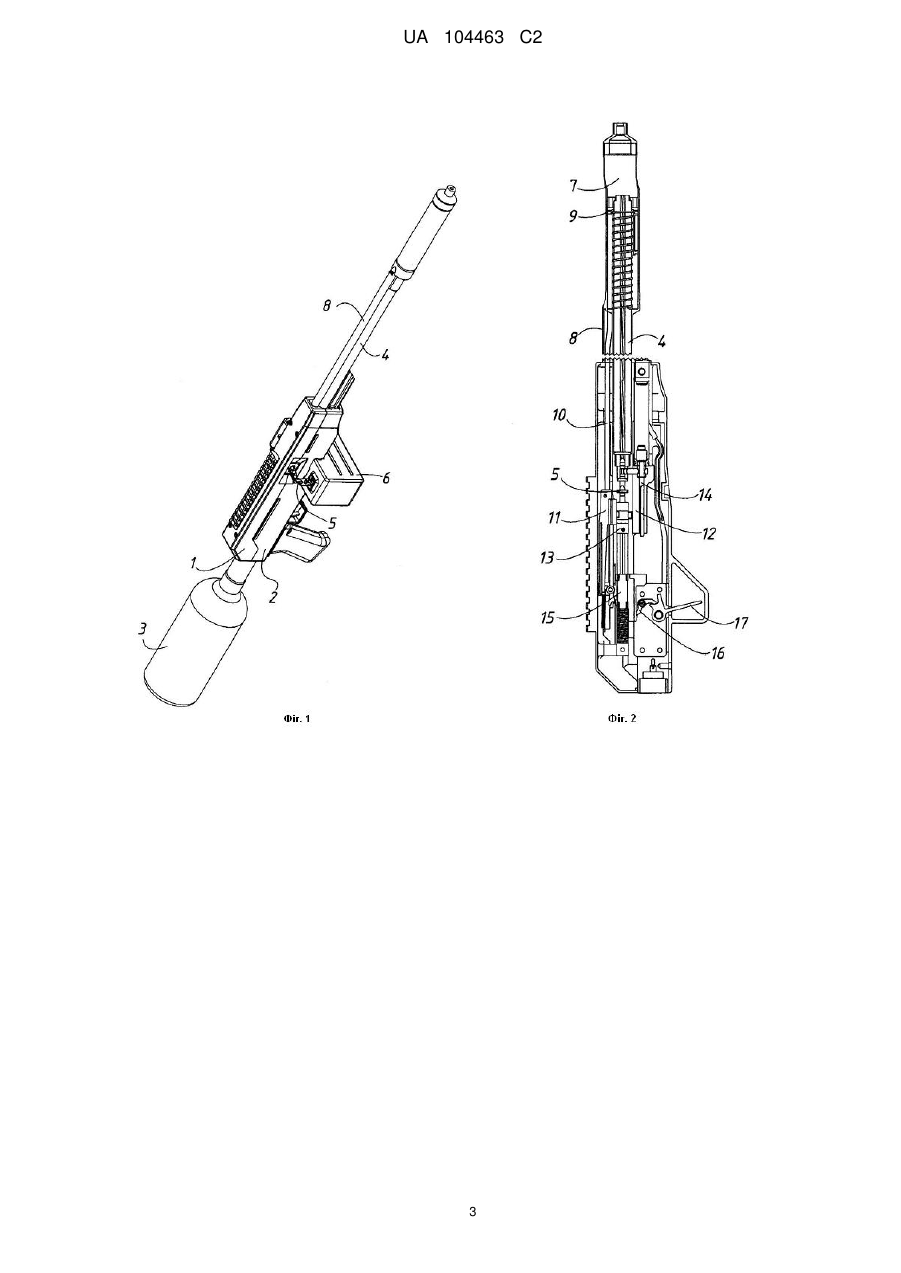

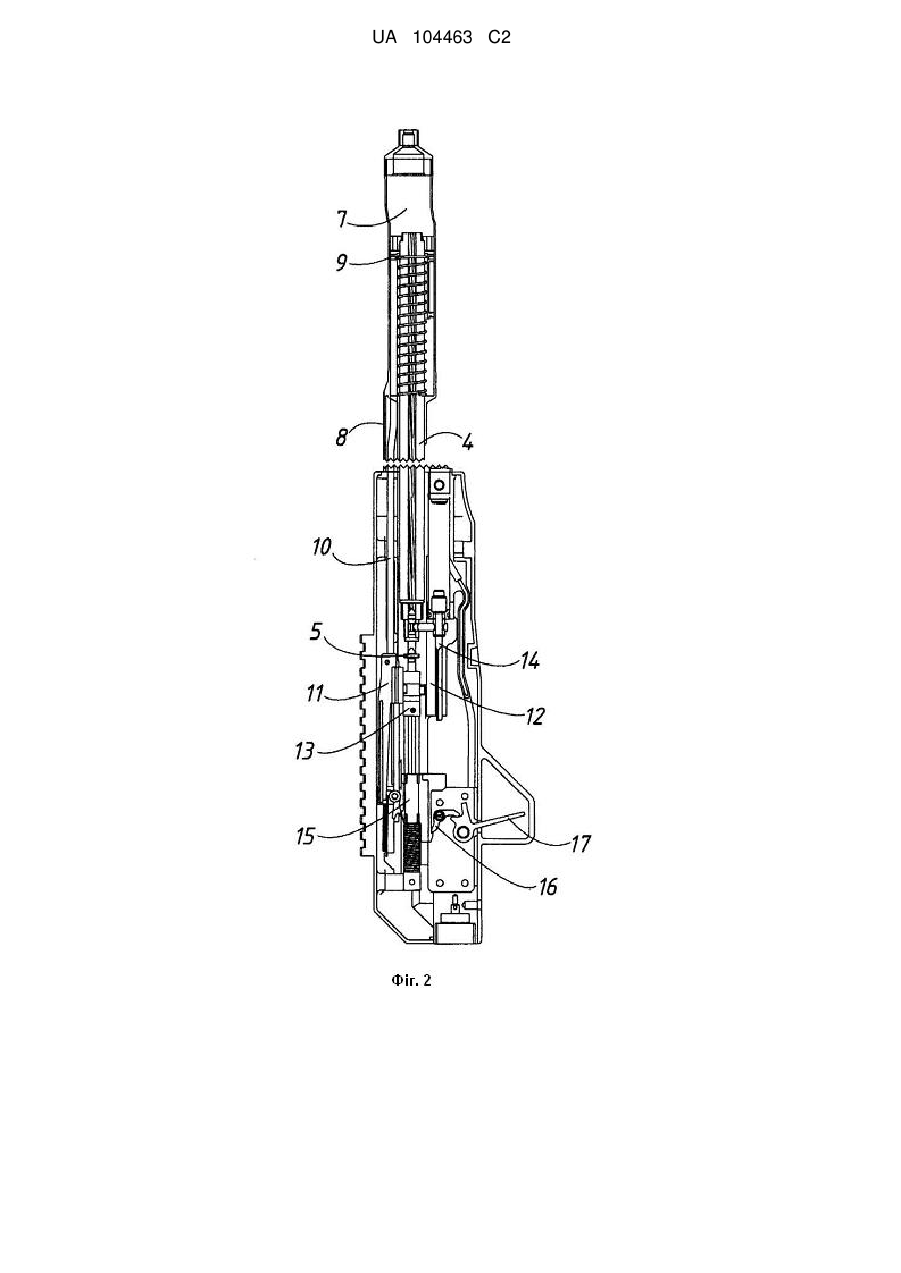

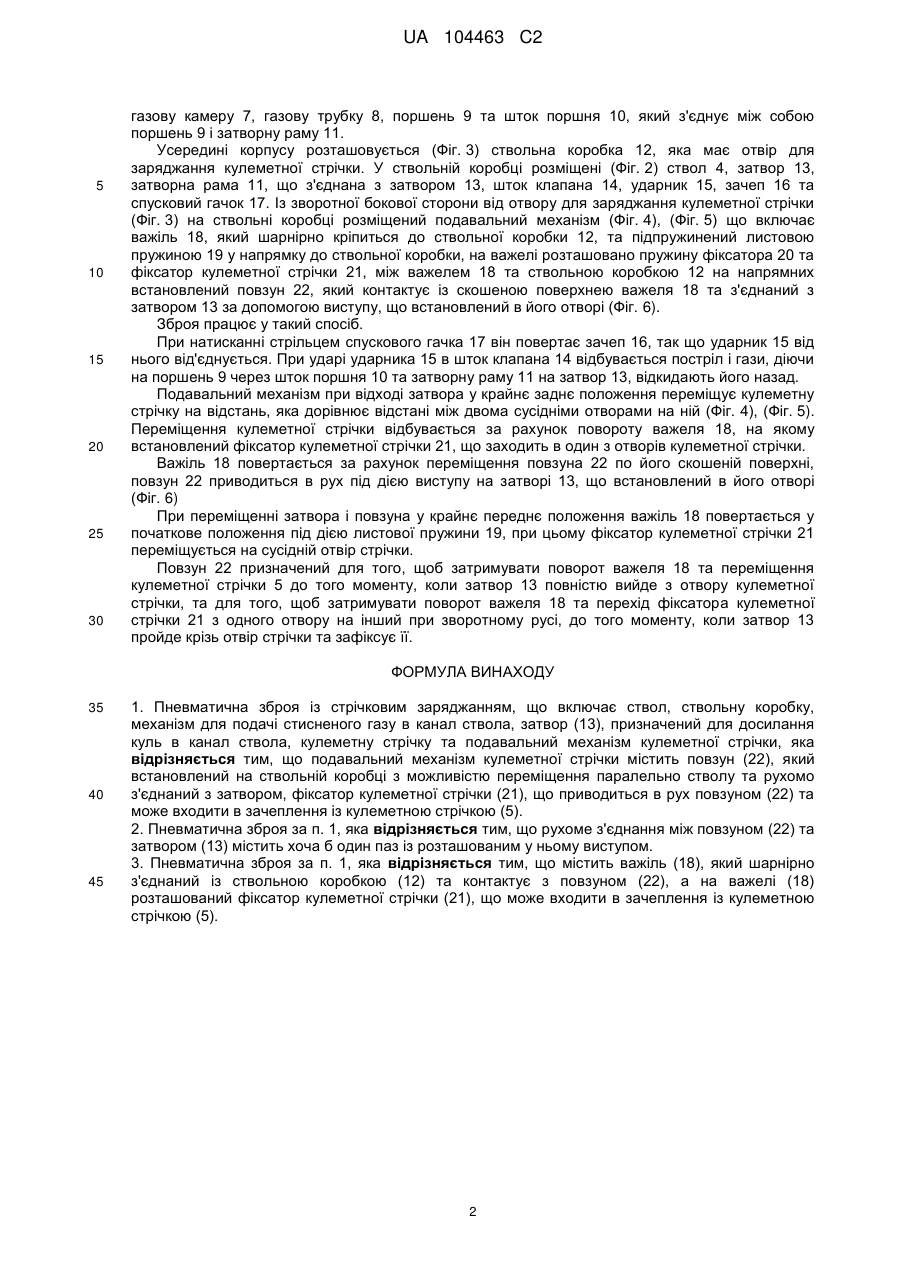

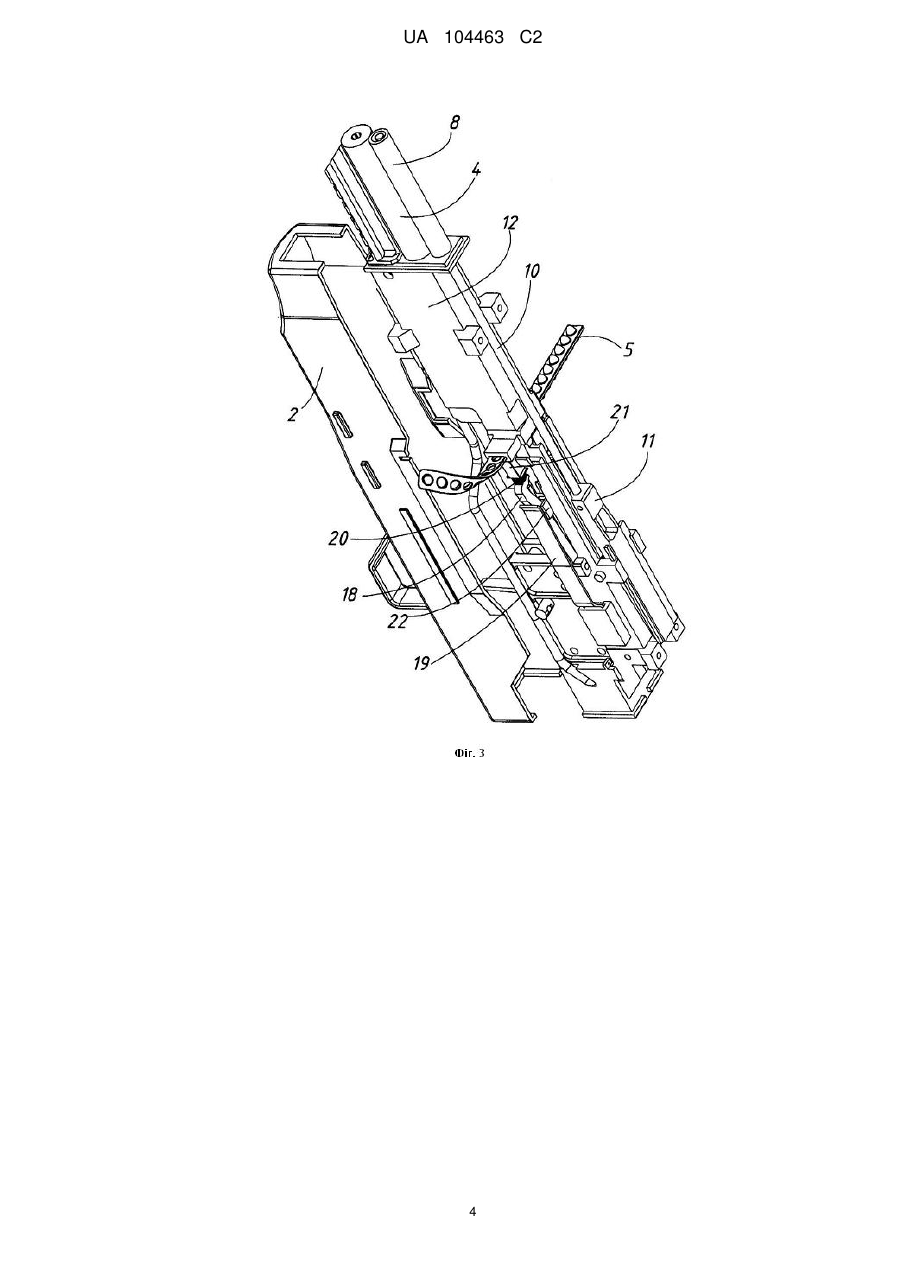

Реферат: Винахід належить до газобалонної пневматичної зброї із стрічковим заряджанням. Пневматична зброя із стрічковим заряджанням включає ствол, ствольну коробку, механізм для подачі стисненого газу в канал ствола, затвор, призначений для досилання куль в канал ствола, кулеметну стрічку та подавальний механізм кулеметної стрічки. Подавальний механізм кулеметної стрічки містить повзун, який встановлений на ствольній коробці з можливістю переміщення паралельно стволу та рухомо з'єднаний з затвором, фіксатор кулеметної стрічки, що приводиться в рух повзуном та може входити в зачеплення із кулеметною стрічкою. UA 104463 C2 (12) UA 104463 C2 UA 104463 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується пневматичної зброї, а саме пневматичної газобалонної зброї, що має стрічкове заряджання. Найбільш близькою за технічною суттю є пневматична газобалонна зброя з стрічковим заряджанням що описана в заявці на патент US2011/0186026. Зброя включає ствол, ствольну коробку, резервуар для стисненого газу, клапан, спусковий гачок, кулеметну стрічку та подавальний механізм кулеметної стрічки, зв'язаний з ствольною коробкою та призначений для подавання кулеметної стрічки в зброю під час здійснення пострілів. Кулеметна стрічка являє собою ряд шарнірно з'єднаних між собою гільз, в канали яких заряджаються кулі. Недоліками прототипу є те що, для фіксації куль в кулеметній стрічці потрібно їх досилання в канали гільз на певну глибину, що не можна зробити вручну, тому для заряджання зброї потрібен спеціальний інструмент. Крім того, шарнірні з'єднання між гільзами стрічки збільшують відстань між кулями, що робить стрічку довшою без збільшення її ємкості і зменшує кількість можливих пострілів без перезарядки зброї. Недоліком прототипу є також те, що в ньому не забезпечується герметичність каналу, по якому подається газ від клапана до ствола під час пострілу, це призводить до витікання частини газу в атмосферу без здійснення ним корисної роботи, а отже зменшення потужності зброї та числа пострілів, які можливо зробити після одного наповнення резервуара для стиснутого газу. Причиною, яка заважає досягти герметичності вказаного каналу, є конструкція кулеметної стрічки, так у прототипі робочий газ під час здійснення пострілу подається в торець гільзи, яка є ланкою кулеметної стрічки, після того як подавальний механізм розташує її на одні осі з каналом ствола. Між торцями клапана гільзи та ствола є зазори крізь які можливе витікання газу. При додаванні в конструкцію прототипу затвора, встановленого в каналі ствольної коробки та виконаного з можливістю досилання кулі в канал ствола і його герметичного запирання, можливе досягнення герметичності, але при одночасному збільшенні довжини зброї, порівняно з запропонованим варіантом, за рахунок необхідності збільшення довжини затвора та амплітуди його переміщення. Задачею винаходу є удосконалення пневматичної зброї із стрічковим заряджанням та можливістю автоматичної стрільби, в якій запропонована конструкція забезпечує можливість застосування кулеметної стрічки, яка виготовлена з еластичного матеріалу та не містить окремих гільз і шарнірних з'єднань між ними. Така стрічка може мати меншу відстань між зарядами, що забезпечує більший запас пострілів порівняно з прототипом при однаковій довжині, а також можливість її заряджання кулями в одну стадію, без додаткових інструментів. Крім того в запропонованій зброї досягається більш економне виконання стисненого газу за рахунок герметичності каналу, по якому проходить стиснений газ від клапана до ствола під час пострілу. Поставлена задача вирішується запропонованою пневматичною зброєю, що включає ствол, ствольну коробку, механізм для подачі стисненого газу в канал ствола, кулеметну стрічку, подавальний механізм кулеметної стрічки, зв'язаний з ствольною коробкою, в якій кулеметна стрічка виконана із еластичного матеріалу, та має ряд отворів, кожний з яких виконаний з можливістю фіксації в ньому кулі, і містить затвор, встановлений в каналі ствольної коробки, виконаний з можливістю досилання кулі в канал ствола та його герметичного запирання і рухомо з'єднаний з подавальним механізмом. З'єднання затвора і подавального механізму забезпечено тим, що подавальний механізм має повзун з пазом, а затвор має виступ, встановлений у пазу повзуна подавального механізму. Як варіант виконання, подавальний механізм кулеметної стрічки додатково містить важіль, який шарнірно з'єднаний із ствольною коробкою, підпружинений листовою пружиною у напрямку до ствольної коробки та контактує з повзуном, на важелі розташовані пружина фіксатора кулеметної стрічки та фіксатор кулеметної стрічки. Винахід показаний, але не обмежений кресленнями, на яких зображено: Фіг. 1 - загальний вигляд зброї. Фіг. 2 - зброя в перерізі. Фіг. 3 - зброя із знятим корпусом, розташування механізму подачі стрічки на ствольній коробці. Фіг. 4 - механізм подачі кулеметної стрічки в перерізі при запертому стволі. Фіг. 5 - механізм подачі кулеметної стрічки в перерізі під час перезарядки. Фіг. 6 - розташування повзуна і затвора у збірці. Фіг. 7 - загальний вигляд кулеметної стрічки. Заявлена пневматична газобалонна зброя містить (Фіг. 1) верхню частину корпусу 1, нижню частину корпусу 2, резервуар для стисненого газу 3, ствол 4, короб для кулеметної стрічки 6, кулеметну стрічку 5 (Фіг. 7). На стволі встановлено (Фіг. 2) газовідвідний механізм, що включає 1 UA 104463 C2 5 10 15 20 25 30 газову камеру 7, газову трубку 8, поршень 9 та шток поршня 10, який з'єднує між собою поршень 9 і затворну раму 11. Усередині корпусу розташовується (Фіг. 3) ствольна коробка 12, яка має отвір для заряджання кулеметної стрічки. У ствольній коробці розміщені (Фіг. 2) ствол 4, затвор 13, затворна рама 11, що з'єднана з затвором 13, шток клапана 14, ударник 15, зачеп 16 та спусковий гачок 17. Із зворотної бокової сторони від отвору для заряджання кулеметної стрічки (Фіг. 3) на ствольні коробці розміщений подавальний механізм (Фіг. 4), (Фіг. 5) що включає важіль 18, який шарнірно кріпиться до ствольної коробки 12, та підпружинений листовою пружиною 19 у напрямку до ствольної коробки, на важелі розташовано пружину фіксатора 20 та фіксатор кулеметної стрічки 21, між важелем 18 та ствольною коробкою 12 на напрямних встановлений повзун 22, який контактує із скошеною поверхнею важеля 18 та з'єднаний з затвором 13 за допомогою виступу, що встановлений в його отворі (Фіг. 6). Зброя працює у такий спосіб. При натисканні стрільцем спускового гачка 17 він повертає зачеп 16, так що ударник 15 від нього від'єднується. При ударі ударника 15 в шток клапана 14 відбувається постріл і гази, діючи на поршень 9 через шток поршня 10 та затворну раму 11 на затвор 13, відкидають його назад. Подавальний механізм при відході затвора у крайнє заднє положення переміщує кулеметну стрічку на відстань, яка дорівнює відстані між двома сусідніми отворами на ній (Фіг. 4), (Фіг. 5). Переміщення кулеметної стрічки відбувається за рахунок повороту важеля 18, на якому встановлений фіксатор кулеметної стрічки 21, що заходить в один з отворів кулеметної стрічки. Важіль 18 повертається за рахунок переміщення повзуна 22 по його скошеній поверхні, повзун 22 приводиться в рух під дією виступу на затворі 13, що встановлений в його отворі (Фіг. 6) При переміщенні затвора і повзуна у крайнє переднє положення важіль 18 повертається у початкове положення під дією листової пружини 19, при цьому фіксатор кулеметної стрічки 21 переміщується на сусідній отвір стрічки. Повзун 22 призначений для того, щоб затримувати поворот важеля 18 та переміщення кулеметної стрічки 5 до того моменту, коли затвор 13 повністю вийде з отвору кулеметної стрічки, та для того, щоб затримувати поворот важеля 18 та перехід фіксатора кулеметної стрічки 21 з одного отвору на інший при зворотному русі, до того моменту, коли затвор 13 пройде крізь отвір стрічки та зафіксує її. ФОРМУЛА ВИНАХОДУ 35 40 45 1. Пневматична зброя із стрічковим заряджанням, що включає ствол, ствольну коробку, механізм для подачі стисненого газу в канал ствола, затвор (13), призначений для досилання куль в канал ствола, кулеметну стрічку та подавальний механізм кулеметної стрічки, яка відрізняється тим, що подавальний механізм кулеметної стрічки містить повзун (22), який встановлений на ствольній коробці з можливістю переміщення паралельно стволу та рухомо з'єднаний з затвором, фіксатор кулеметної стрічки (21), що приводиться в рух повзуном (22) та може входити в зачеплення із кулеметною стрічкою (5). 2. Пневматична зброя за п. 1, яка відрізняється тим, що рухоме з'єднання між повзуном (22) та затвором (13) містить хоча б один паз із розташованим у ньому виступом. 3. Пневматична зброя за п. 1, яка відрізняється тим, що містить важіль (18), який шарнірно з'єднаний із ствольною коробкою (12) та контактує з повзуном (22), а на важелі (18) розташований фіксатор кулеметної стрічки (21), що може входити в зачеплення із кулеметною стрічкою (5). 2 UA 104463 C2 3 UA 104463 C2 4 UA 104463 C2 5 UA 104463 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
