Пневматична газобалонна зброя із стрічковим заряджанням

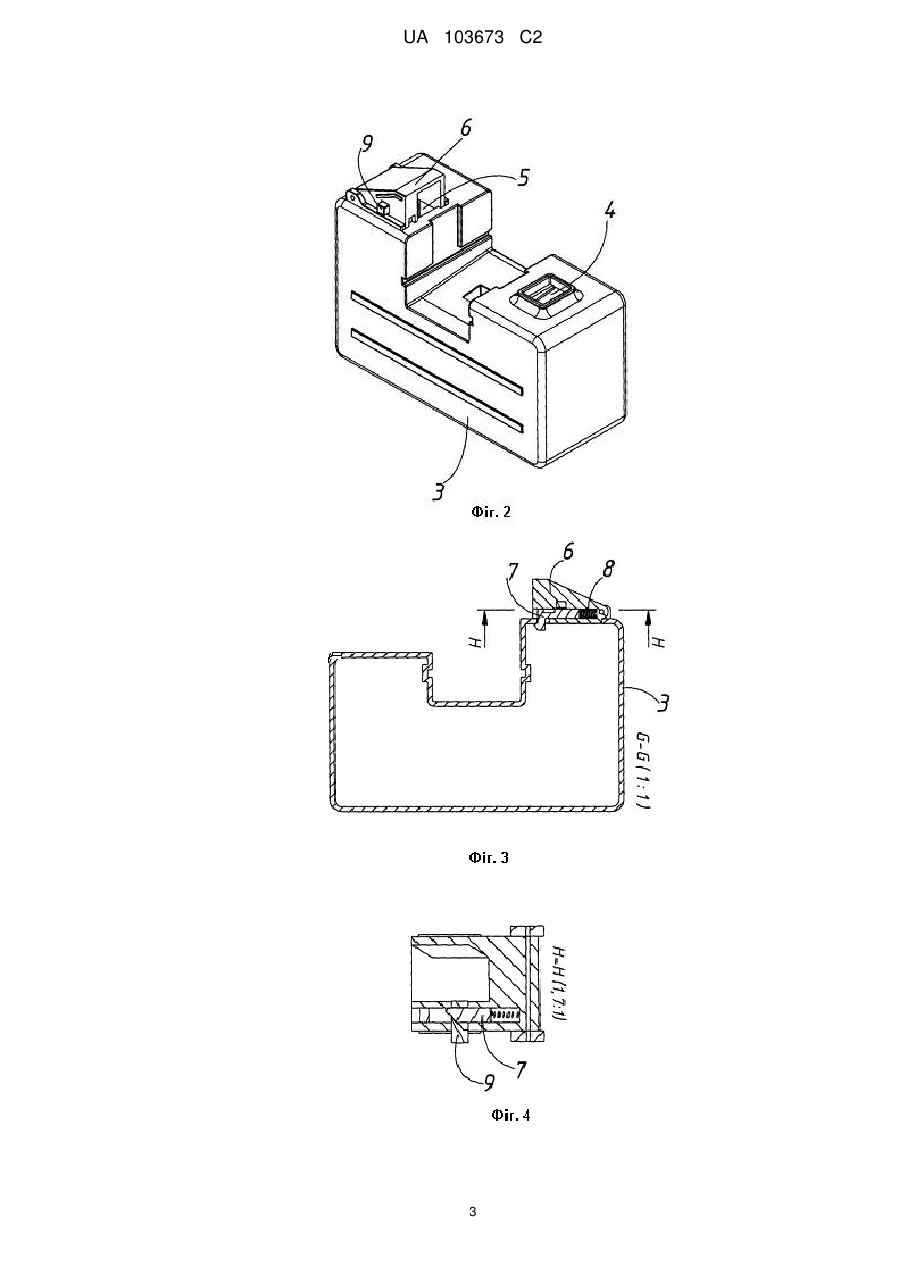

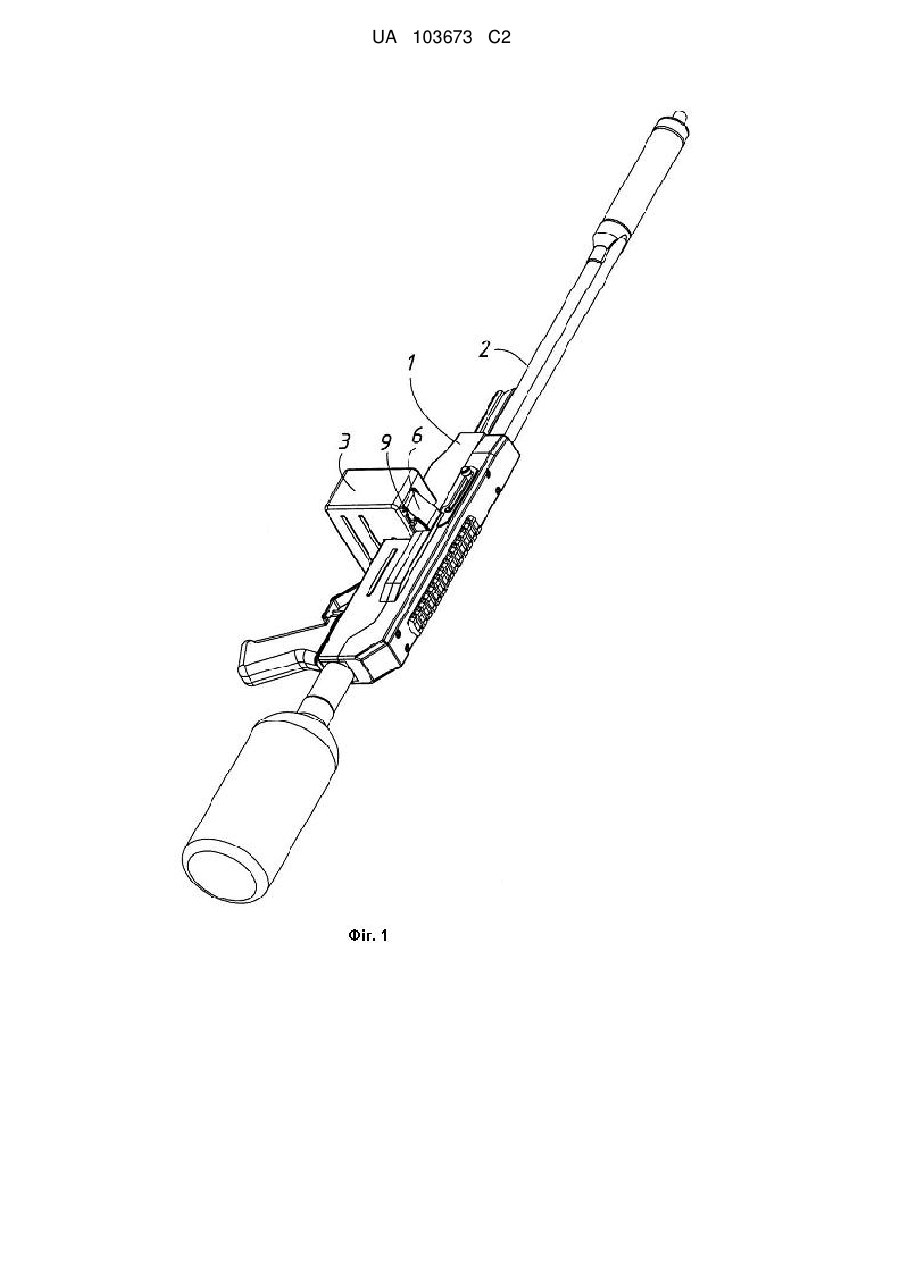

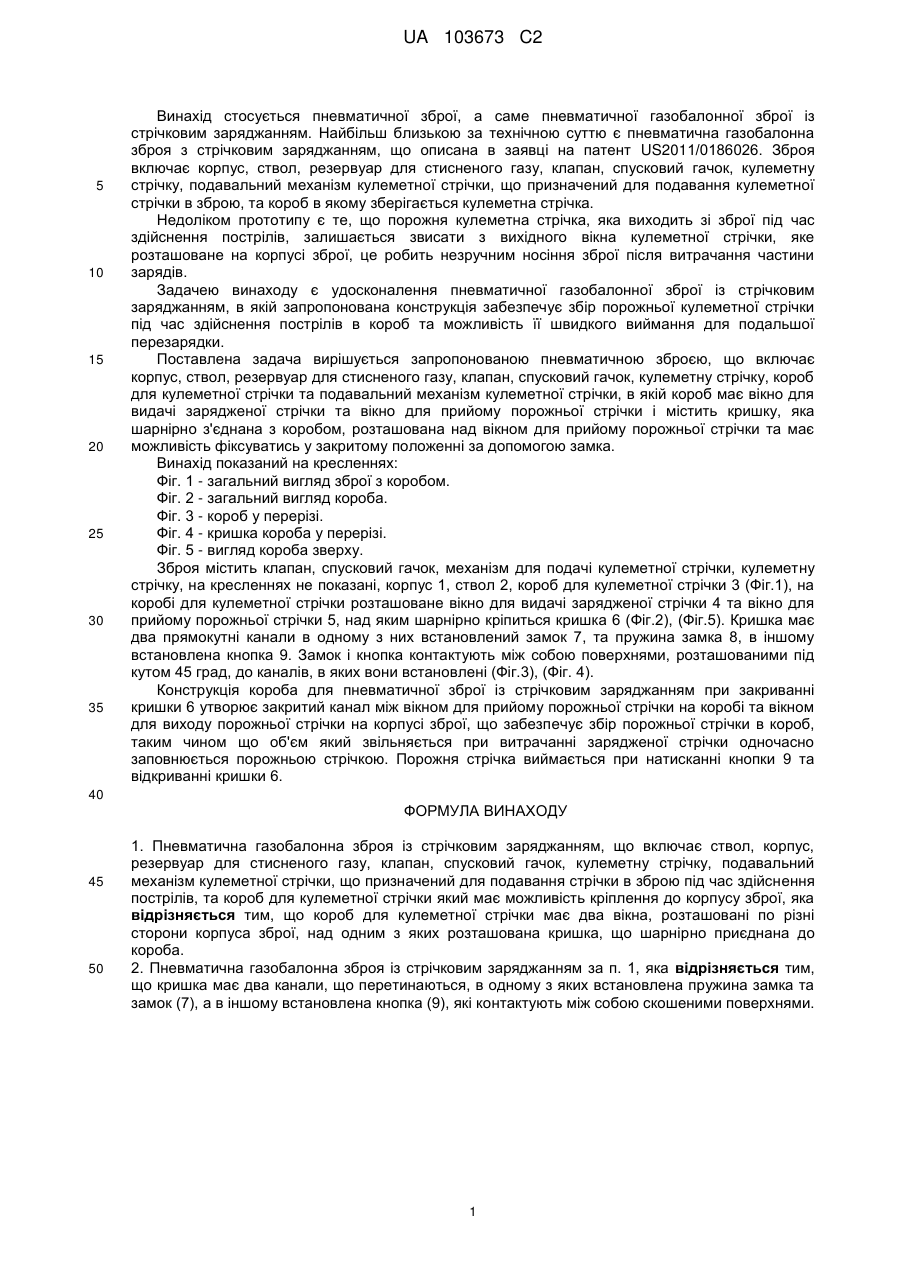

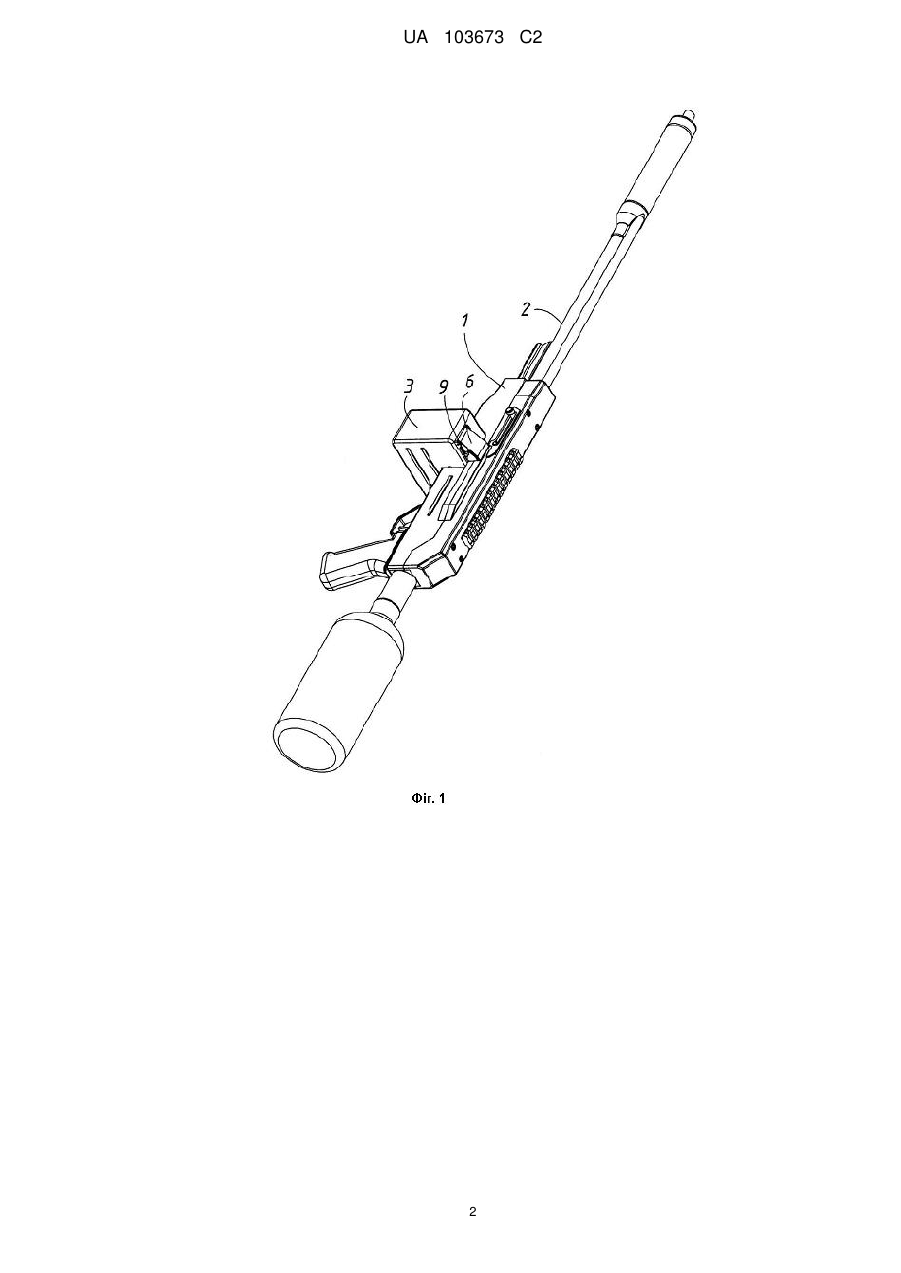

Реферат: Винахід належить до газобалонної пневматичної зброї із стрічковим заряджанням. Зброя містить ствол, резервуар для стисненого газу, клапан, кулеметну стрічку, короб для кулеметної стрічки, подавальний механізм для кулеметної стрічки. Новим у заявленій зброї є те, що короб для кулеметної стрічки містить вікно для збору порожньої стрічки та кришку, яка розташована над вказаним вікном, шарнірно приєднана до короба і має можливість фіксуватись в закритому положенні за допомогою замка. Запропонована конструкція забезпечує збір порожньої кулеметної стрічки під час здійснення пострілів в короб та можливість її швидкого виймання для подальшої перезарядки. UA 103673 C2 (12) UA 103673 C2 UA 103673 C2 5 10 15 20 25 30 35 Винахід стосується пневматичної зброї, а саме пневматичної газобалонної зброї із стрічковим заряджанням. Найбільш близькою за технічною суттю є пневматична газобалонна зброя з стрічковим заряджанням, що описана в заявці на патент US2011/0186026. Зброя включає корпус, ствол, резервуар для стисненого газу, клапан, спусковий гачок, кулеметну стрічку, подавальний механізм кулеметної стрічки, що призначений для подавання кулеметної стрічки в зброю, та короб в якому зберігається кулеметна стрічка. Недоліком прототипу є те, що порожня кулеметна стрічка, яка виходить зі зброї під час здійснення пострілів, залишається звисати з вихідного вікна кулеметної стрічки, яке розташоване на корпусі зброї, це робить незручним носіння зброї після витрачання частини зарядів. Задачею винаходу є удосконалення пневматичної газобалонної зброї із стрічковим заряджанням, в якій запропонована конструкція забезпечує збір порожньої кулеметної стрічки під час здійснення пострілів в короб та можливість її швидкого виймання для подальшої перезарядки. Поставлена задача вирішується запропонованою пневматичною зброєю, що включає корпус, ствол, резервуар для стисненого газу, клапан, спусковий гачок, кулеметну стрічку, короб для кулеметної стрічки та подавальний механізм кулеметної стрічки, в якій короб має вікно для видачі зарядженої стрічки та вікно для прийому порожньої стрічки і містить кришку, яка шарнірно з'єднана з коробом, розташована над вікном для прийому порожньої стрічки та має можливість фіксуватись у закритому положенні за допомогою замка. Винахід показаний на кресленнях: Фіг. 1 - загальний вигляд зброї з коробом. Фіг. 2 - загальний вигляд короба. Фіг. 3 - короб у перерізі. Фіг. 4 - кришка короба у перерізі. Фіг. 5 - вигляд короба зверху. Зброя містить клапан, спусковий гачок, механізм для подачі кулеметної стрічки, кулеметну стрічку, на кресленнях не показані, корпус 1, ствол 2, короб для кулеметної стрічки 3 (Фіг.1), на коробі для кулеметної стрічки розташоване вікно для видачі зарядженої стрічки 4 та вікно для прийому порожньої стрічки 5, над яким шарнірно кріпиться кришка 6 (Фіг.2), (Фіг.5). Кришка має два прямокутні канали в одному з них встановлений замок 7, та пружина замка 8, в іншому встановлена кнопка 9. Замок і кнопка контактують між собою поверхнями, розташованими під кутом 45 град, до каналів, в яких вони встановлені (Фіг.3), (Фіг. 4). Конструкція короба для пневматичної зброї із стрічковим заряджанням при закриванні кришки 6 утворює закритий канал між вікном для прийому порожньої стрічки на коробі та вікном для виходу порожньої стрічки на корпусі зброї, що забезпечує збір порожньої стрічки в короб, таким чином що об'єм який звільняється при витрачанні зарядженої стрічки одночасно заповнюється порожньою стрічкою. Порожня стрічка виймається при натисканні кнопки 9 та відкриванні кришки 6. 40 ФОРМУЛА ВИНАХОДУ 45 50 1. Пневматична газобалонна зброя із стрічковим заряджанням, що включає ствол, корпус, резервуар для стисненого газу, клапан, спусковий гачок, кулеметну стрічку, подавальний механізм кулеметної стрічки, що призначений для подавання стрічки в зброю під час здійснення пострілів, та короб для кулеметної стрічки який має можливість кріплення до корпусу зброї, яка відрізняється тим, що короб для кулеметної стрічки має два вікна, розташовані по різні сторони корпуса зброї, над одним з яких розташована кришка, що шарнірно приєднана до короба. 2. Пневматична газобалонна зброя із стрічковим заряджанням за п. 1, яка відрізняється тим, що кришка має два канали, що перетинаються, в одному з яких встановлена пружина замка та замок (7), а в іншому встановлена кнопка (9), які контактують між собою скошеними поверхнями. 1 UA 103673 C2 2 UA 103673 C2 3 UA 103673 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
