Розвантажувальний нагрудник

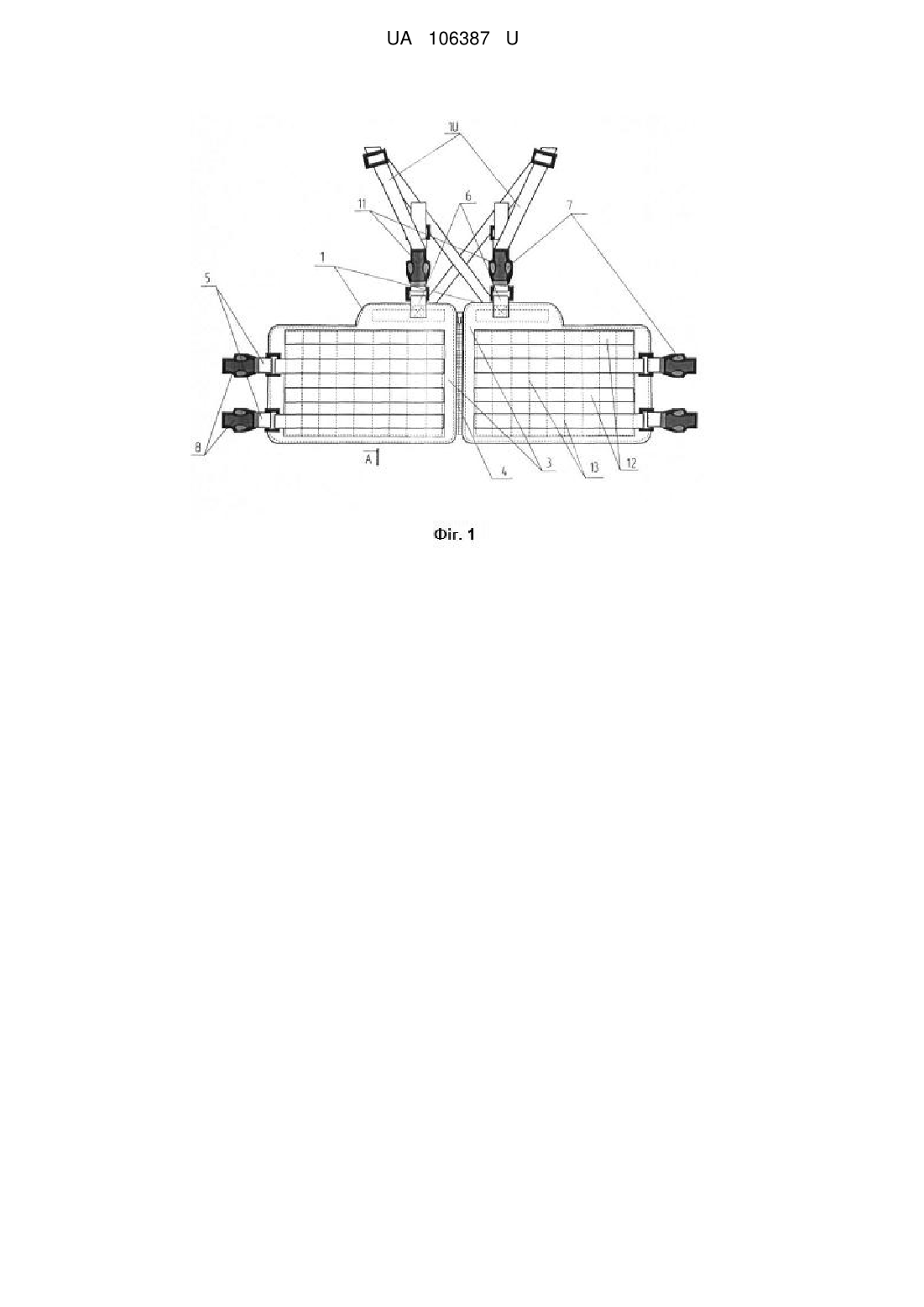

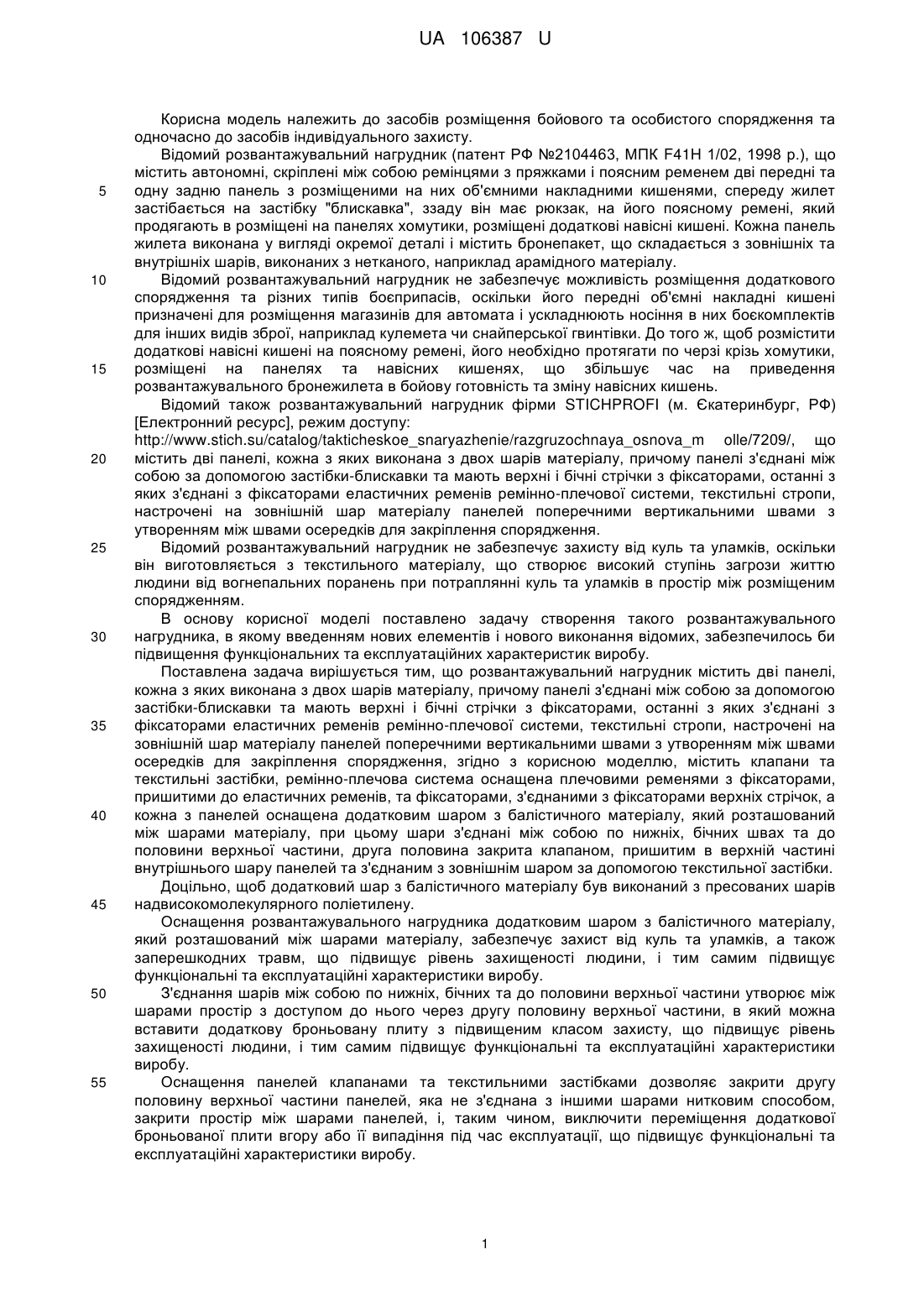

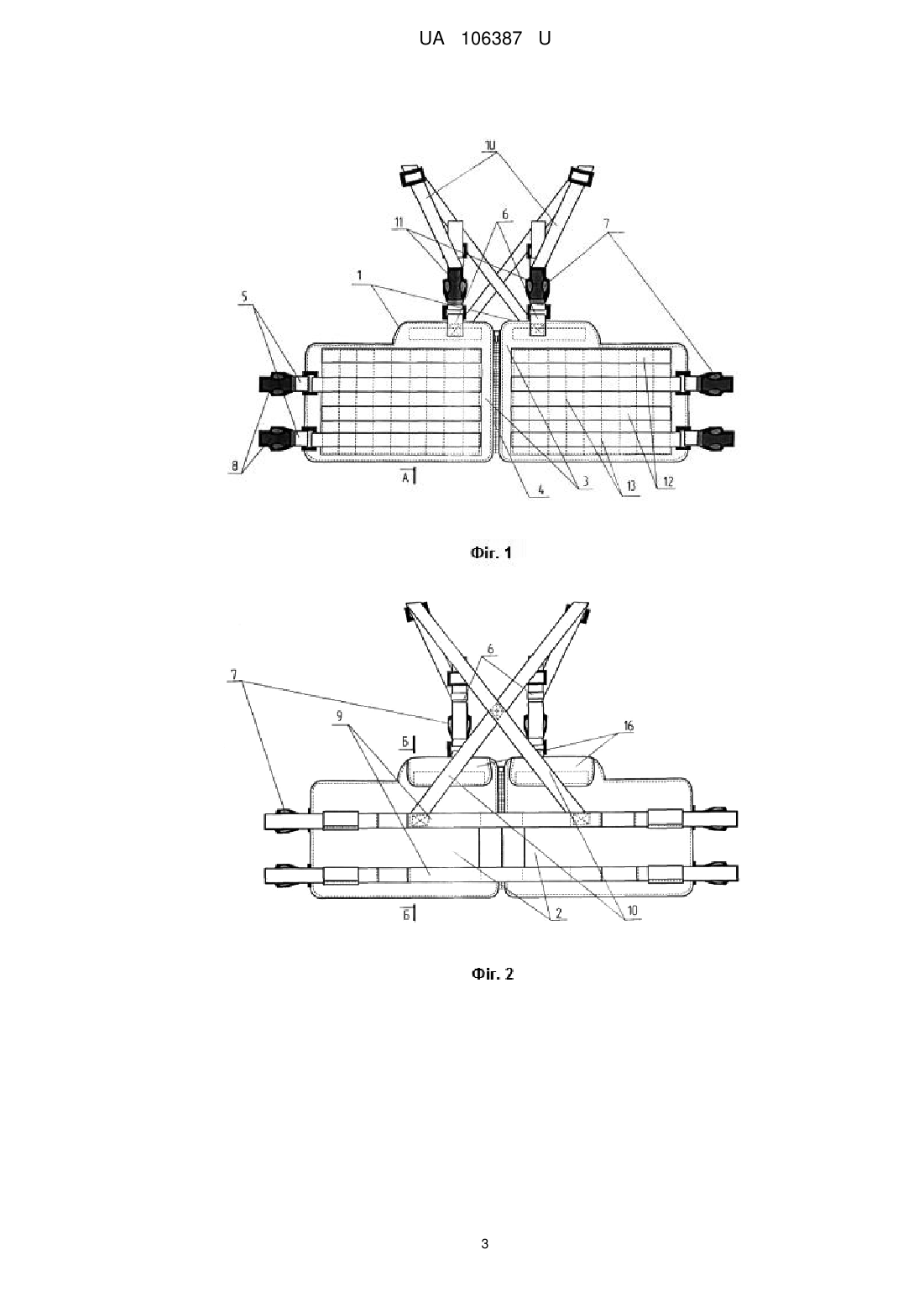

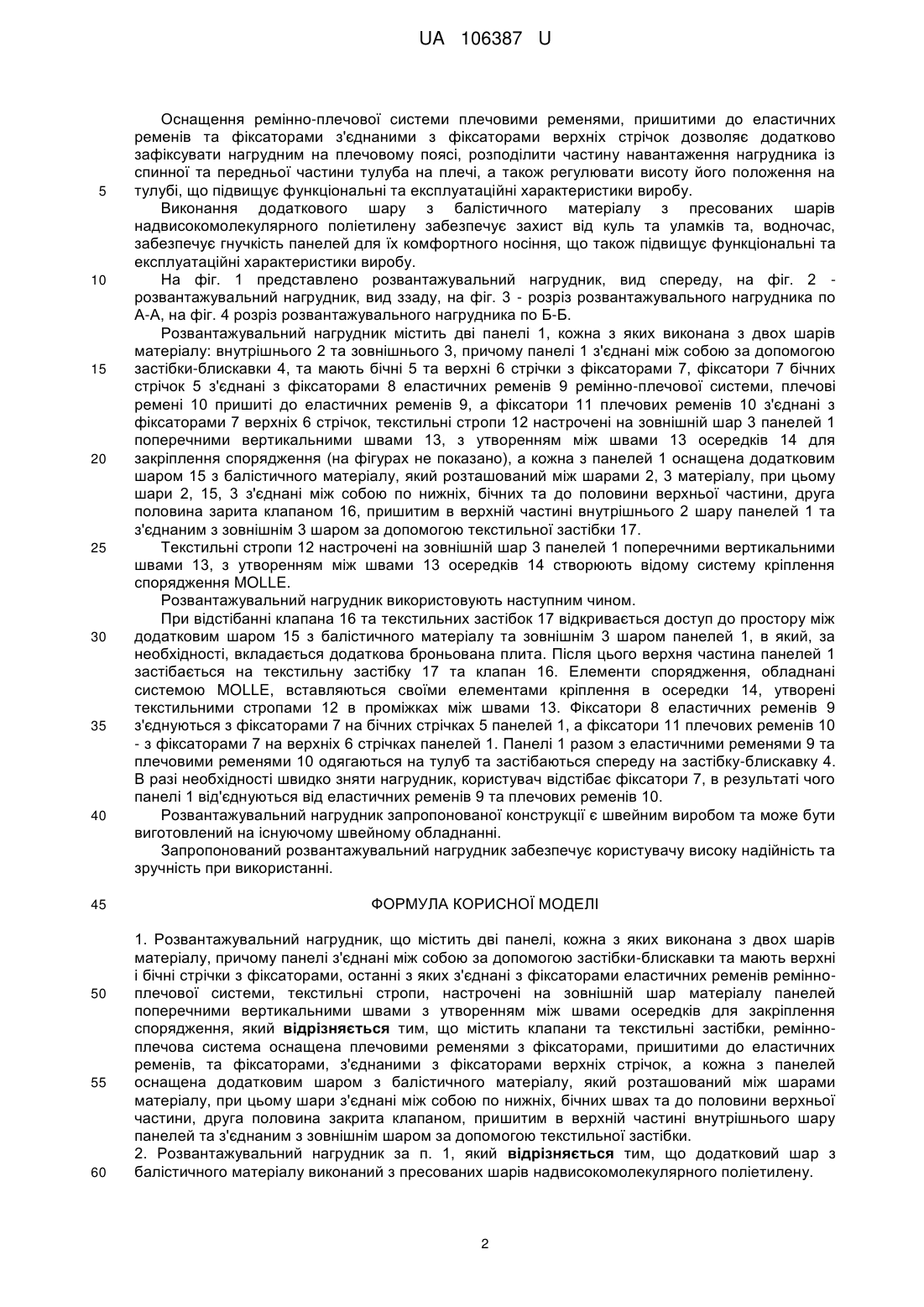

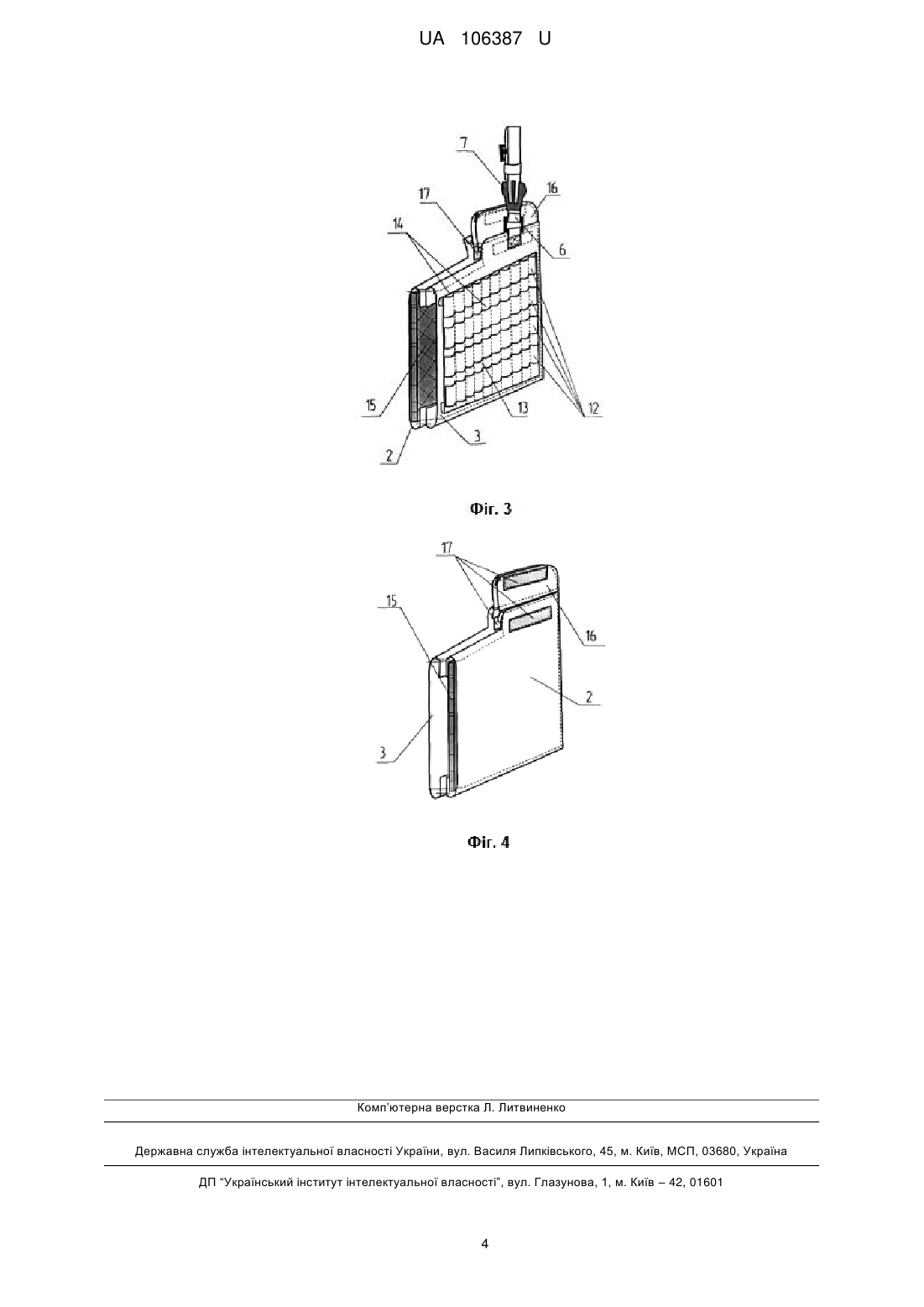

Реферат: Розвантажувальний нагрудник містить дві панелі, кожна з яких виконана з двох шарів матеріалу, причому панелі з'єднані між собою за допомогою застібки-блискавки та мають верхні і бічні стрічки з фіксаторами, останні з яких з'єднані з фіксаторами еластичних ременів ремінноплечової системи, текстильні стропи, настрочені на зовнішній шар матеріалу панелей поперечними вертикальними швами з утворенням між швами осередків для закріплення спорядження. Він містить клапани та текстильні застібки, ремінно-плечова система оснащена плечовими ременями з фіксаторами, пришитими до еластичних ременів, та фіксаторами, з'єднаними з фіксаторами верхніх стрічок, а кожна з панелей оснащена додатковим шаром з балістичного матеріалу, який розташований між шарами матеріалу, при цьому шари з'єднані між собою по нижніх, бічних швах та до половини верхньої частини, друга половина закрита клапаном, пришитим в верхній частині внутрішнього шару панелей та з'єднаним з зовнішнім шаром за допомогою текстильної застібки. UA 106387 U (54) РОЗВАНТАЖУВАЛЬНИЙ НАГРУДНИК UA 106387 U UA 106387 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до засобів розміщення бойового та особистого спорядження та одночасно до засобів індивідуального захисту. Відомий розвантажувальний нагрудник (патент РФ №2104463, МПК F41H 1/02, 1998 р.), що містить автономні, скріплені між собою ремінцями з пряжками і поясним ременем дві передні та одну задню панель з розміщеними на них об'ємними накладними кишенями, спереду жилет застібається на застібку "блискавка", ззаду він має рюкзак, на його поясному ремені, який продягають в розміщені на панелях хомутики, розміщені додаткові навісні кишені. Кожна панель жилета виконана у вигляді окремої деталі і містить бронепакет, що складається з зовнішніх та внутрішніх шарів, виконаних з нетканого, наприклад арамідного матеріалу. Відомий розвантажувальний нагрудник не забезпечує можливість розміщення додаткового спорядження та різних типів боєприпасів, оскільки його передні об'ємні накладні кишені призначені для розміщення магазинів для автомата і ускладнюють носіння в них боєкомплектів для інших видів зброї, наприклад кулемета чи снайперської гвинтівки. До того ж, щоб розмістити додаткові навісні кишені на поясному ремені, його необхідно протягати по черзі крізь хомутики, розміщені на панелях та навісних кишенях, що збільшує час на приведення розвантажувального бронежилета в бойову готовність та зміну навісних кишень. Відомий також розвантажувальний нагрудник фірми STICHPROFI (м. Єкатеринбург, РФ) [Електронний ресурс], режим доступу: http://www.stich.su/catalog/takticheskoe_snaryazhenie/razgruzochnaya_osnova_m olle/7209/, що містить дві панелі, кожна з яких виконана з двох шарів матеріалу, причому панелі з'єднані між собою за допомогою застібки-блискавки та мають верхні і бічні стрічки з фіксаторами, останні з яких з'єднані з фіксаторами еластичних ременів ремінно-плечової системи, текстильні стропи, настрочені на зовнішній шар матеріалу панелей поперечними вертикальними швами з утворенням між швами осередків для закріплення спорядження. Відомий розвантажувальний нагрудник не забезпечує захисту від куль та уламків, оскільки він виготовляється з текстильного матеріалу, що створює високий ступінь загрози життю людини від вогнепальних поранень при потраплянні куль та уламків в простір між розміщеним спорядженням. В основу корисної моделі поставлено задачу створення такого розвантажувального нагрудника, в якому введенням нових елементів і нового виконання відомих, забезпечилось би підвищення функціональних та експлуатаційних характеристик виробу. Поставлена задача вирішується тим, що розвантажувальний нагрудник містить дві панелі, кожна з яких виконана з двох шарів матеріалу, причому панелі з'єднані між собою за допомогою застібки-блискавки та мають верхні і бічні стрічки з фіксаторами, останні з яких з'єднані з фіксаторами еластичних ременів ремінно-плечової системи, текстильні стропи, настрочені на зовнішній шар матеріалу панелей поперечними вертикальними швами з утворенням між швами осередків для закріплення спорядження, згідно з корисною моделлю, містить клапани та текстильні застібки, ремінно-плечова система оснащена плечовими ременями з фіксаторами, пришитими до еластичних ременів, та фіксаторами, з'єднаними з фіксаторами верхніх стрічок, а кожна з панелей оснащена додатковим шаром з балістичного матеріалу, який розташований між шарами матеріалу, при цьому шари з'єднані між собою по нижніх, бічних швах та до половини верхньої частини, друга половина закрита клапаном, пришитим в верхній частині внутрішнього шару панелей та з'єднаним з зовнішнім шаром за допомогою текстильної застібки. Доцільно, щоб додатковий шар з балістичного матеріалу був виконаний з пресованих шарів надвисокомолекулярного поліетилену. Оснащення розвантажувального нагрудника додатковим шаром з балістичного матеріалу, який розташований між шарами матеріалу, забезпечує захист від куль та уламків, а також заперешкодних травм, що підвищує рівень захищеності людини, і тим самим підвищує функціональні та експлуатаційні характеристики виробу. З'єднання шарів між собою по нижніх, бічних та до половини верхньої частини утворює між шарами простір з доступом до нього через другу половину верхньої частини, в який можна вставити додаткову броньовану плиту з підвищеним класом захисту, що підвищує рівень захищеності людини, і тим самим підвищує функціональні та експлуатаційні характеристики виробу. Оснащення панелей клапанами та текстильними застібками дозволяє закрити другу половину верхньої частини панелей, яка не з'єднана з іншими шарами нитковим способом, закрити простір між шарами панелей, і, таким чином, виключити переміщення додаткової броньованої плити вгору або її випадіння під час експлуатації, що підвищує функціональні та експлуатаційні характеристики виробу. 1 UA 106387 U 5 10 15 20 25 30 35 40 45 50 55 60 Оснащення ремінно-плечової системи плечовими ременями, пришитими до еластичних ременів та фіксаторами з'єднаними з фіксаторами верхніх стрічок дозволяє додатково зафіксувати нагрудним на плечовому поясі, розподілити частину навантаження нагрудника із спинної та передньої частини тулуба на плечі, а також регулювати висоту його положення на тулубі, що підвищує функціональні та експлуатаційні характеристики виробу. Виконання додаткового шару з балістичного матеріалу з пресованих шарів надвисокомолекулярного поліетилену забезпечує захист від куль та уламків та, водночас, забезпечує гнучкість панелей для їх комфортного носіння, що також підвищує функціональні та експлуатаційні характеристики виробу. На фіг. 1 представлено розвантажувальний нагрудник, вид спереду, на фіг. 2 розвантажувальний нагрудник, вид ззаду, на фіг. 3 - розріз розвантажувального нагрудника по А-А, на фіг. 4 розріз розвантажувального нагрудника по Б-Б. Розвантажувальний нагрудник містить дві панелі 1, кожна з яких виконана з двох шарів матеріалу: внутрішнього 2 та зовнішнього 3, причому панелі 1 з'єднані між собою за допомогою застібки-блискавки 4, та мають бічні 5 та верхні 6 стрічки з фіксаторами 7, фіксатори 7 бічних стрічок 5 з'єднані з фіксаторами 8 еластичних ременів 9 ремінно-плечової системи, плечові ремені 10 пришиті до еластичних ременів 9, а фіксатори 11 плечових ременів 10 з'єднані з фіксаторами 7 верхніх 6 стрічок, текстильні стропи 12 настрочені на зовнішній шар 3 панелей 1 поперечними вертикальними швами 13, з утворенням між швами 13 осередків 14 для закріплення спорядження (на фігурах не показано), а кожна з панелей 1 оснащена додатковим шаром 15 з балістичного матеріалу, який розташований між шарами 2, 3 матеріалу, при цьому шари 2, 15, 3 з'єднані між собою по нижніх, бічних та до половини верхньої частини, друга половина зарита клапаном 16, пришитим в верхній частині внутрішнього 2 шару панелей 1 та з'єднаним з зовнішнім 3 шаром за допомогою текстильної застібки 17. Текстильні стропи 12 настрочені на зовнішній шар 3 панелей 1 поперечними вертикальними швами 13, з утворенням між швами 13 осередків 14 створюють відому систему кріплення спорядження MOLLE. Розвантажувальний нагрудник використовують наступним чином. При відстібанні клапана 16 та текстильних застібок 17 відкривається доступ до простору між додатковим шаром 15 з балістичного матеріалу та зовнішнім 3 шаром панелей 1, в який, за необхідності, вкладається додаткова броньована плита. Після цього верхня частина панелей 1 застібається на текстильну застібку 17 та клапан 16. Елементи спорядження, обладнані системою MOLLE, вставляються своїми елементами кріплення в осередки 14, утворені текстильними стропами 12 в проміжках між швами 13. Фіксатори 8 еластичних ременів 9 з'єднуються з фіксаторами 7 на бічних стрічках 5 панелей 1, а фіксатори 11 плечових ременів 10 - з фіксаторами 7 на верхніх 6 стрічках панелей 1. Панелі 1 разом з еластичними ременями 9 та плечовими ременями 10 одягаються на тулуб та застібаються спереду на застібку-блискавку 4. В разі необхідності швидко зняти нагрудник, користувач відстібає фіксатори 7, в результаті чого панелі 1 від'єднуються від еластичних ременів 9 та плечових ременів 10. Розвантажувальний нагрудник запропонованої конструкції є швейним виробом та може бути виготовлений на існуючому швейному обладнанні. Запропонований розвантажувальний нагрудник забезпечує користувачу високу надійність та зручність при використанні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Розвантажувальний нагрудник, що містить дві панелі, кожна з яких виконана з двох шарів матеріалу, причому панелі з'єднані між собою за допомогою застібки-блискавки та мають верхні і бічні стрічки з фіксаторами, останні з яких з'єднані з фіксаторами еластичних ременів ремінноплечової системи, текстильні стропи, настрочені на зовнішній шар матеріалу панелей поперечними вертикальними швами з утворенням між швами осередків для закріплення спорядження, який відрізняється тим, що містить клапани та текстильні застібки, ремінноплечова система оснащена плечовими ременями з фіксаторами, пришитими до еластичних ременів, та фіксаторами, з'єднаними з фіксаторами верхніх стрічок, а кожна з панелей оснащена додатковим шаром з балістичного матеріалу, який розташований між шарами матеріалу, при цьому шари з'єднані між собою по нижніх, бічних швах та до половини верхньої частини, друга половина закрита клапаном, пришитим в верхній частині внутрішнього шару панелей та з'єднаним з зовнішнім шаром за допомогою текстильної застібки. 2. Розвантажувальний нагрудник за п. 1, який відрізняється тим, що додатковий шар з балістичного матеріалу виконаний з пресованих шарів надвисокомолекулярного поліетилену. 2 UA 106387 U 3 UA 106387 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
