Механізм перезаряджання ручної вогнепальної автоматичної зброї

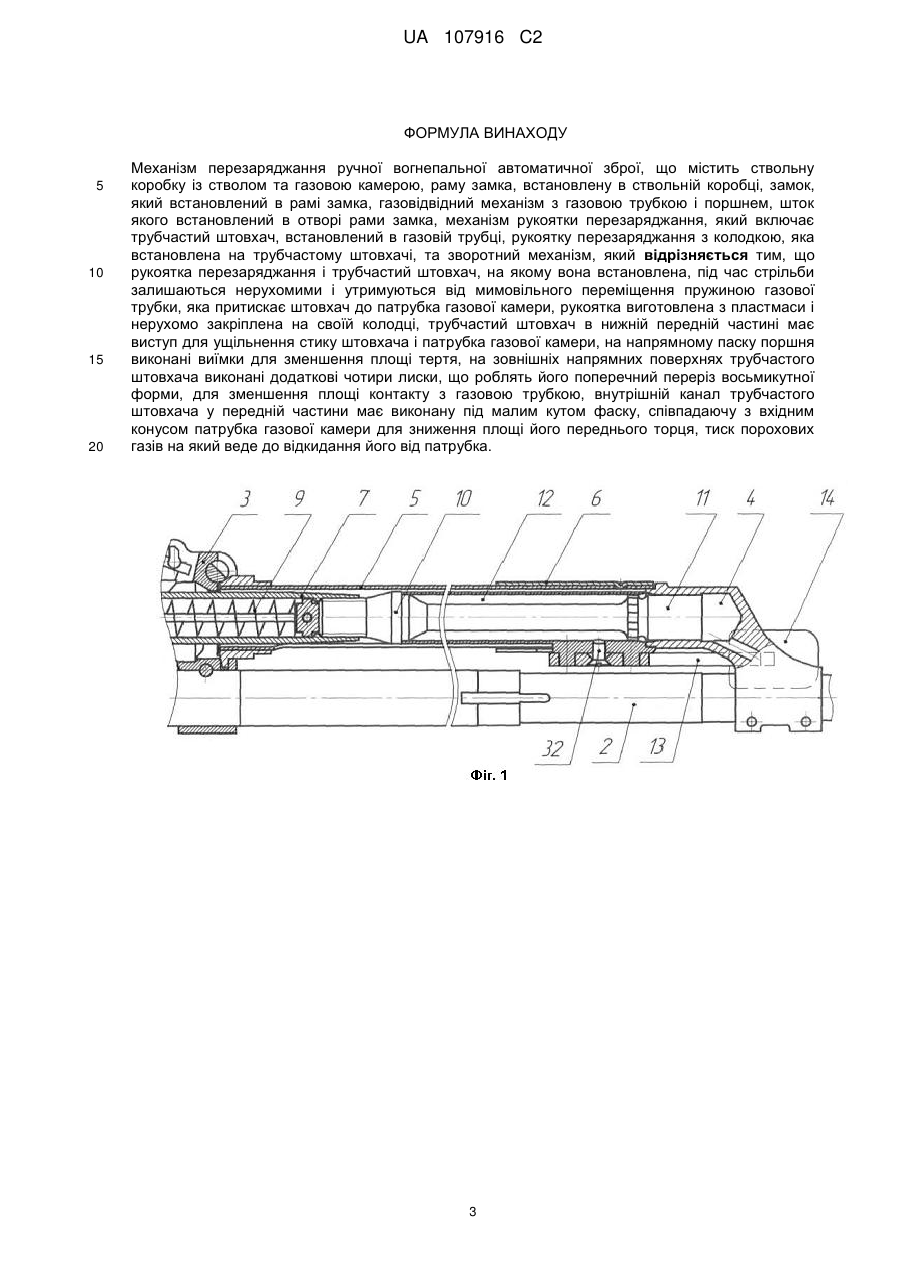

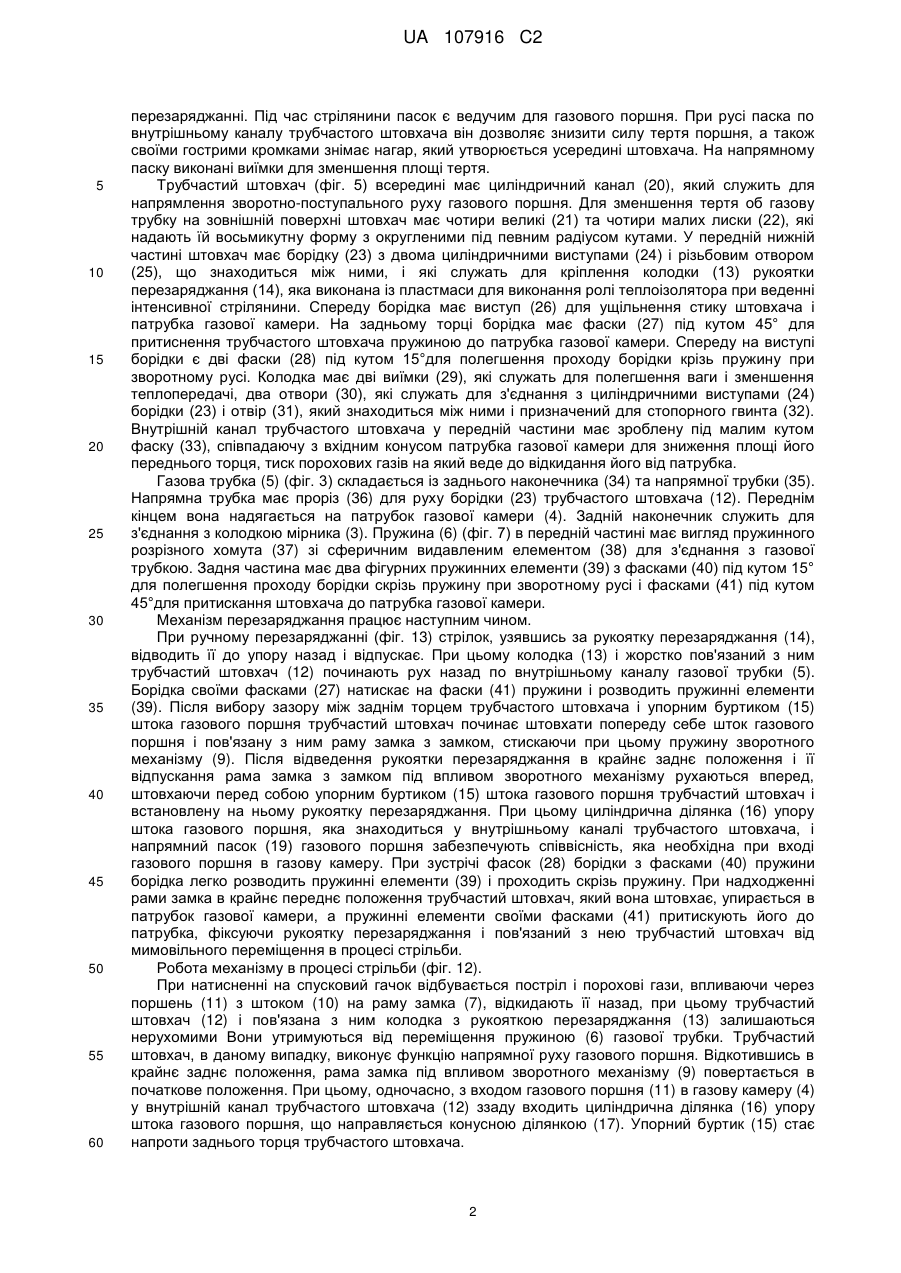

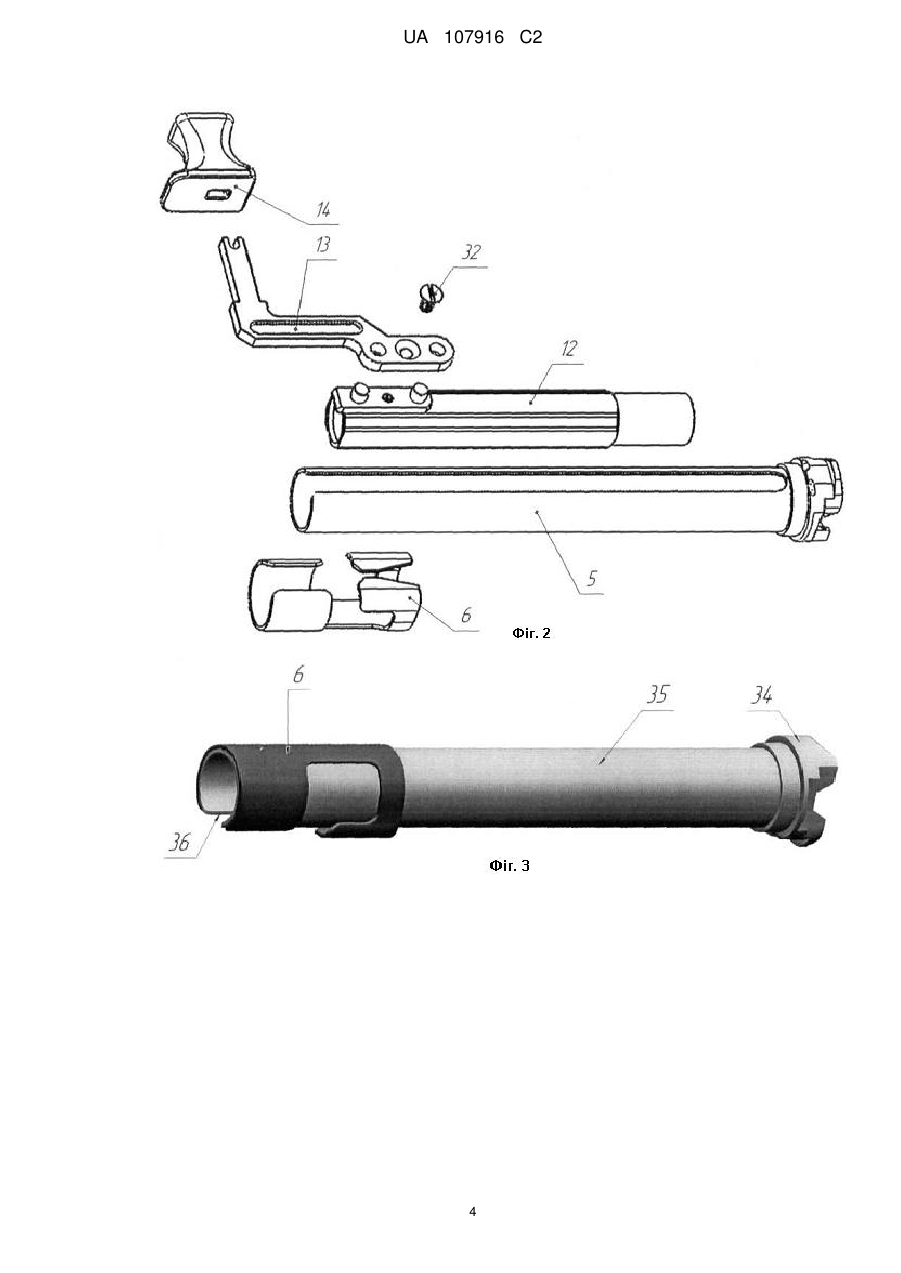

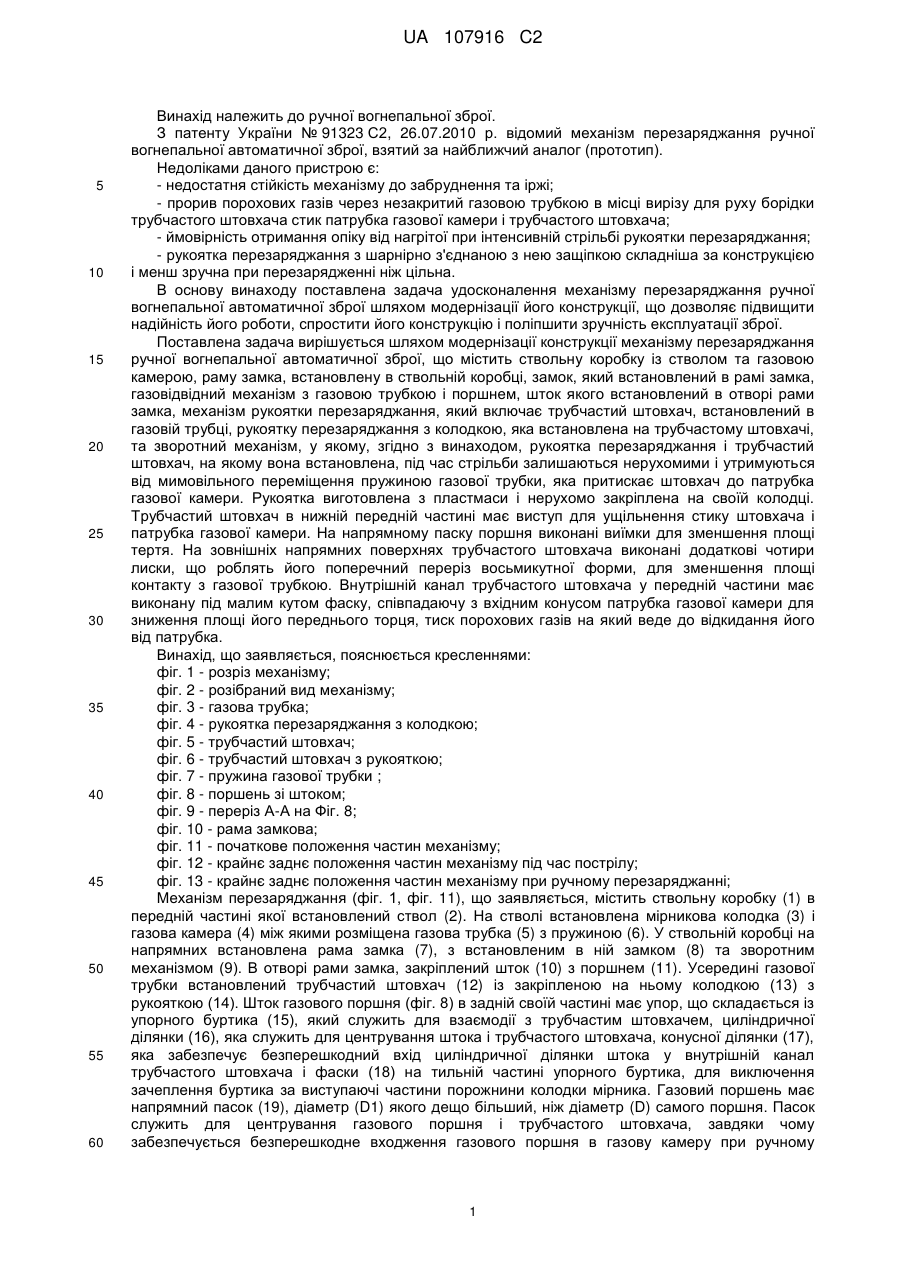

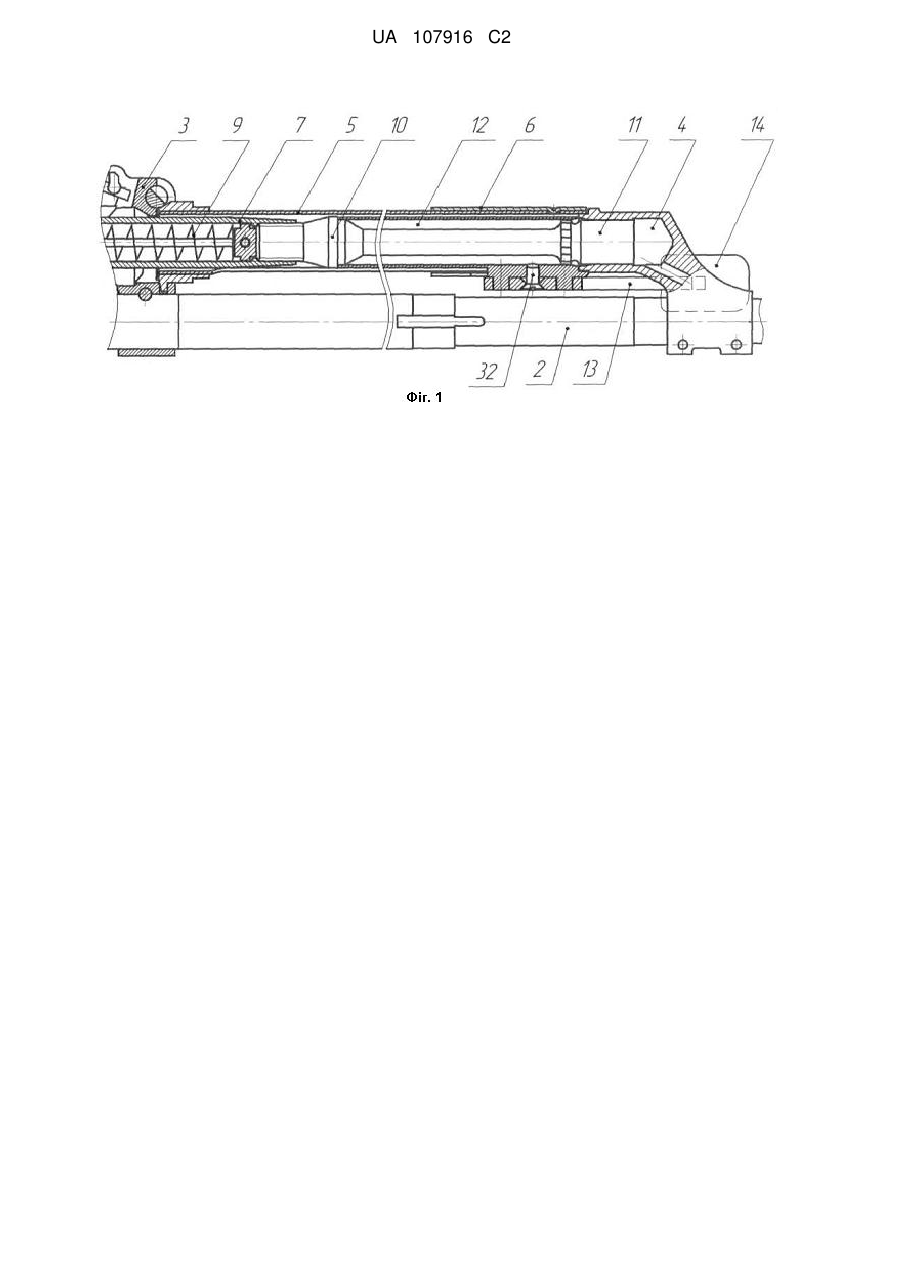

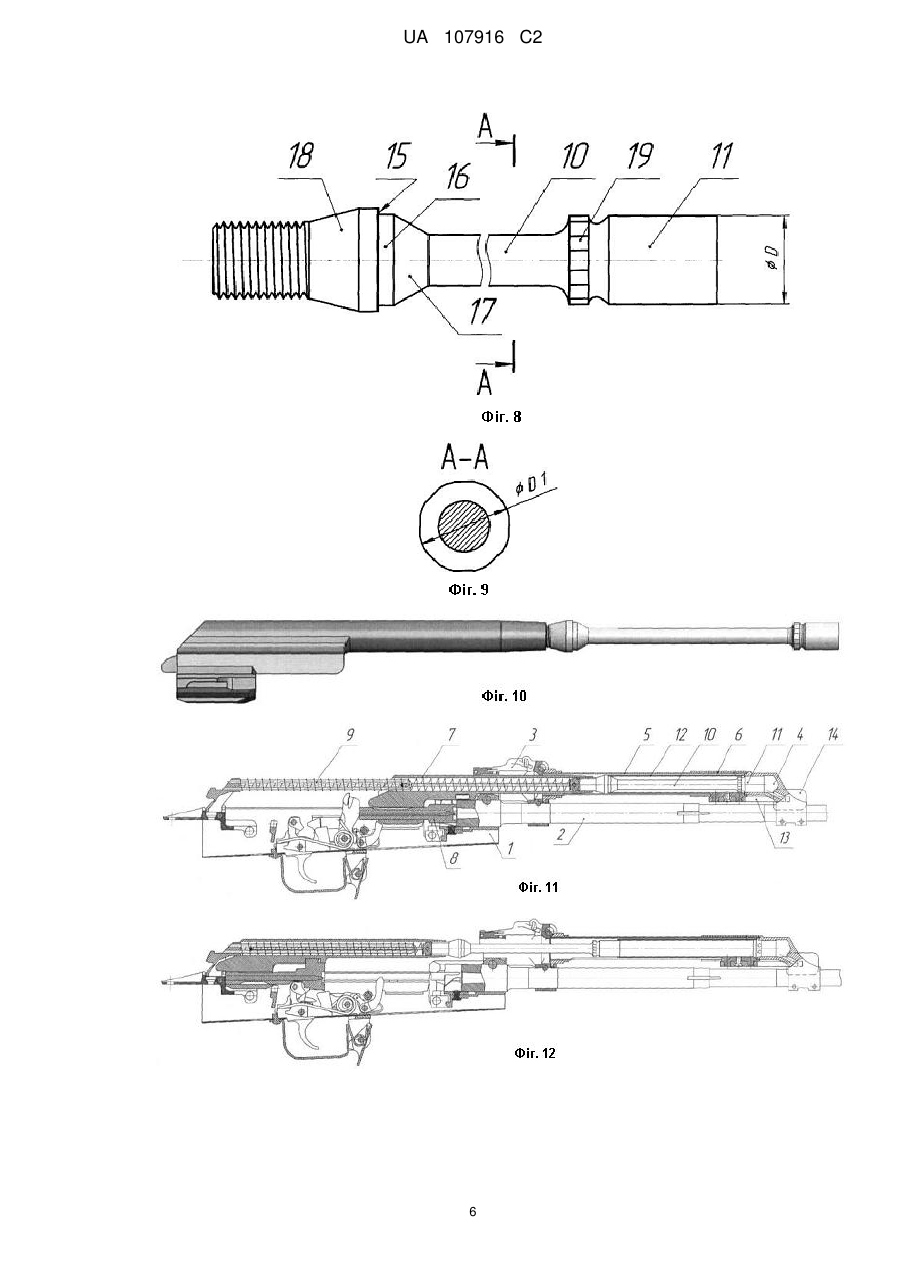

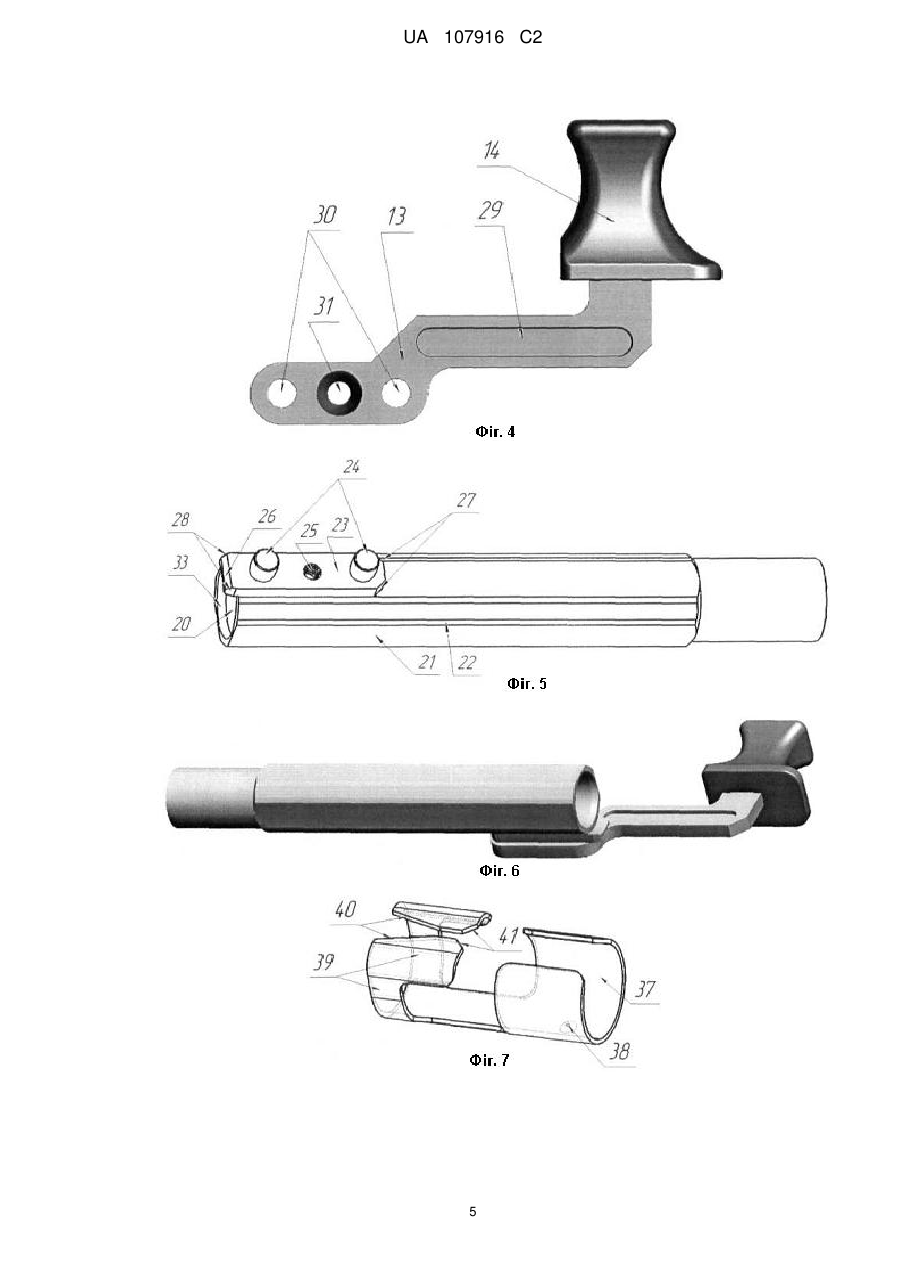

Реферат: Винахід належить до ручної вогнепальної зброї. Механізм перезаряджання ручної вогнепальної автоматичної зброї містить ствольну коробку із стволом та газовою камерою, раму замка, встановлену в ствольній коробці, замок, який встановлений в рамі замка, газовідвідний механізм з газовою трубкою і поршнем, шток якого встановлений в отворі рами замка, механізм рукоятки перезаряджання, який включає трубчастий штовхач, встановлений в газовій трубці, рукоятку перезаряджання з колодкою, яка встановлена на трубчастому штовхачі, та зворотний механізм, у якому, згідно з винаходом, рукоятка перезаряджання і трубчастий штовхач, на якому вона встановлена, під час стрільби залишаються нерухомими і утримуються від мимовільного переміщення пружиною газової трубки, яка притискає штовхач до патрубка газової камери. Рукоятка виготовлена з пластмаси і нерухомо закріплена на своїй колодці. Трубчастий штовхач в нижній передній частині має виступ для ущільнення стику штовхача і патрубка газової камери. На напрямному паску поршня виконані виїмки для зменшення площі тертя. На зовнішніх напрямних поверхнях трубчастого штовхача виконані додаткові чотири лиски, що роблять його поперечний переріз восьмикутної форми, для зменшення площі контакту з газової трубкою. Внутрішній канал трубчастого штовхача у передній частини має виконану під малим кутом фаску, співпадаючу з вхідним конусом патрубка газової камери для зниження площі його переднього торця, тиск порохових газів на який веде до відкидання його від патрубка. Використання винаходу дозволить підвищити надійність роботи механізму, спростити його конструкцію і поліпшити зручність експлуатації зброї. UA 107916 C2 (12) UA 107916 C2 UA 107916 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до ручної вогнепальної зброї. З патенту України № 91323 С2, 26.07.2010 р. відомий механізм перезаряджання ручної вогнепальної автоматичної зброї, взятий за найближчий аналог (прототип). Недоліками даного пристрою є: - недостатня стійкість механізму до забруднення та іржі; - прорив порохових газів через незакритий газовою трубкою в місці вирізу для руху борідки трубчастого штовхача стик патрубка газової камери і трубчастого штовхача; - ймовірність отримання опіку від нагрітої при інтенсивній стрільбі рукоятки перезаряджання; - рукоятка перезаряджання з шарнірно з'єднаною з нею защіпкою складніша за конструкцією і менш зручна при перезарядженні ніж цільна. В основу винаходу поставлена задача удосконалення механізму перезаряджання ручної вогнепальної автоматичної зброї шляхом модернізації його конструкції, що дозволяє підвищити надійність його роботи, спростити його конструкцію і поліпшити зручність експлуатації зброї. Поставлена задача вирішується шляхом модернізації конструкції механізму перезаряджання ручної вогнепальної автоматичної зброї, що містить ствольну коробку із стволом та газовою камерою, раму замка, встановлену в ствольній коробці, замок, який встановлений в рамі замка, газовідвідний механізм з газовою трубкою і поршнем, шток якого встановлений в отворі рами замка, механізм рукоятки перезаряджання, який включає трубчастий штовхач, встановлений в газовій трубці, рукоятку перезаряджання з колодкою, яка встановлена на трубчастому штовхачі, та зворотний механізм, у якому, згідно з винаходом, рукоятка перезаряджання і трубчастий штовхач, на якому вона встановлена, під час стрільби залишаються нерухомими і утримуються від мимовільного переміщення пружиною газової трубки, яка притискає штовхач до патрубка газової камери. Рукоятка виготовлена з пластмаси і нерухомо закріплена на своїй колодці. Трубчастий штовхач в нижній передній частині має виступ для ущільнення стику штовхача і патрубка газової камери. На напрямному паску поршня виконані виїмки для зменшення площі тертя. На зовнішніх напрямних поверхнях трубчастого штовхача виконані додаткові чотири лиски, що роблять його поперечний переріз восьмикутної форми, для зменшення площі контакту з газової трубкою. Внутрішній канал трубчастого штовхача у передній частини має виконану під малим кутом фаску, співпадаючу з вхідним конусом патрубка газової камери для зниження площі його переднього торця, тиск порохових газів на який веде до відкидання його від патрубка. Винахід, що заявляється, пояснюється кресленнями: фіг. 1 - розріз механізму; фіг. 2 - розібраний вид механізму; фіг. 3 - газова трубка; фіг. 4 - рукоятка перезаряджання з колодкою; фіг. 5 - трубчастий штовхач; фіг. 6 - трубчастий штовхач з рукояткою; фіг. 7 - пружина газової трубки ; фіг. 8 - поршень зі штоком; фіг. 9 - переріз А-А на Фіг. 8; фіг. 10 - рама замкова; фіг. 11 - початкове положення частин механізму; фіг. 12 - крайнє заднє положення частин механізму під час пострілу; фіг. 13 - крайнє заднє положення частин механізму при ручному перезаряджанні; Механізм перезаряджання (фіг. 1, фіг. 11), що заявляється, містить ствольну коробку (1) в передній частині якої встановлений ствол (2). На стволі встановлена мірникова колодка (3) і газова камера (4) між якими розміщена газова трубка (5) з пружиною (6). У ствольній коробці на напрямних встановлена рама замка (7), з встановленим в ній замком (8) та зворотним механізмом (9). В отворі рами замка, закріплений шток (10) з поршнем (11). Усередині газової трубки встановлений трубчастий штовхач (12) із закріпленою на ньому колодкою (13) з рукояткою (14). Шток газового поршня (фіг. 8) в задній своїй частині має упор, що складається із упорного буртика (15), який служить для взаємодії з трубчастим штовхачем, циліндричної ділянки (16), яка служить для центрування штока і трубчастого штовхача, конусної ділянки (17), яка забезпечує безперешкодний вхід циліндричної ділянки штока у внутрішній канал трубчастого штовхача і фаски (18) на тильній частині упорного буртика, для виключення зачеплення буртика за виступаючі частини порожнини колодки мірника. Газовий поршень має напрямний пасок (19), діаметр (D1) якого дещо більший, ніж діаметр (D) самого поршня. Пасок служить для центрування газового поршня і трубчастого штовхача, завдяки чому забезпечується безперешкодне входження газового поршня в газову камеру при ручному 1 UA 107916 C2 5 10 15 20 25 30 35 40 45 50 55 60 перезаряджанні. Під час стрілянини пасок є ведучим для газового поршня. При русі паска по внутрішньому каналу трубчастого штовхача він дозволяє знизити силу тертя поршня, а також своїми гострими кромками знімає нагар, який утворюється усередині штовхача. На напрямному паску виконані виїмки для зменшення площі тертя. Трубчастий штовхач (фіг. 5) всередині має циліндричний канал (20), який служить для напрямлення зворотно-поступального руху газового поршня. Для зменшення тертя об газову трубку на зовнішній поверхні штовхач має чотири великі (21) та чотири малих лиски (22), які надають їй восьмикутну форму з округленими під певним радіусом кутами. У передній нижній частині штовхач має борідку (23) з двома циліндричними виступами (24) і різьбовим отвором (25), що знаходиться між ними, і які служать для кріплення колодки (13) рукоятки перезаряджання (14), яка виконана із пластмаси для виконання ролі теплоізолятора при веденні інтенсивної стрілянини. Спереду борідка має виступ (26) для ущільнення стику штовхача і патрубка газової камери. На задньому торці борідка має фаски (27) під кутом 45° для притиснення трубчастого штовхача пружиною до патрубка газової камери. Спереду на виступі борідки є дві фаски (28) під кутом 15°для полегшення проходу борідки крізь пружину при зворотному русі. Колодка має дві виїмки (29), які служать для полегшення ваги і зменшення теплопередачі, два отвори (30), які служать для з'єднання з циліндричними виступами (24) борідки (23) і отвір (31), який знаходиться між ними і призначений для стопорного гвинта (32). Внутрішній канал трубчастого штовхача у передній частини має зроблену під малим кутом фаску (33), співпадаючу з вхідним конусом патрубка газової камери для зниження площі його переднього торця, тиск порохових газів на який веде до відкидання його від патрубка. Газова трубка (5) (фіг. 3) складається із заднього наконечника (34) та напрямної трубки (35). Напрямна трубка має проріз (36) для руху борідки (23) трубчастого штовхача (12). Переднім кінцем вона надягається на патрубок газової камери (4). Задній наконечник служить для з'єднання з колодкою мірника (3). Пружина (6) (фіг. 7) в передній частині має вигляд пружинного розрізного хомута (37) зі сферичним видавленим елементом (38) для з'єднання з газової трубкою. Задня частина має два фігурних пружинних елементи (39) з фасками (40) під кутом 15° для полегшення проходу борідки скрізь пружину при зворотному русі і фасками (41) під кутом 45°для притискання штовхача до патрубка газової камери. Механізм перезаряджання працює наступним чином. При ручному перезаряджанні (фіг. 13) стрілок, узявшись за рукоятку перезаряджання (14), відводить її до упору назад і відпускає. При цьому колодка (13) і жорстко пов'язаний з ним трубчастий штовхач (12) починають рух назад по внутрішньому каналу газової трубки (5). Борідка своїми фасками (27) натискає на фаски (41) пружини і розводить пружинні елементи (39). Після вибору зазору між заднім торцем трубчастого штовхача і упорним буртиком (15) штока газового поршня трубчастий штовхач починає штовхати попереду себе шток газового поршня і пов'язану з ним раму замка з замком, стискаючи при цьому пружину зворотного механізму (9). Після відведення рукоятки перезаряджання в крайнє заднє положення і її відпускання рама замка з замком під впливом зворотного механізму рухаються вперед, штовхаючи перед собою упорним буртиком (15) штока газового поршня трубчастий штовхач і встановлену на ньому рукоятку перезаряджання. При цьому циліндрична ділянка (16) упору штока газового поршня, яка знаходиться у внутрішньому каналі трубчастого штовхача, і напрямний пасок (19) газового поршня забезпечують співвісність, яка необхідна при вході газового поршня в газову камеру. При зустрічі фасок (28) борідки з фасками (40) пружини борідка легко розводить пружинні елементи (39) і проходить скрізь пружину. При надходженні рами замка в крайнє переднє положення трубчастий штовхач, який вона штовхає, упирається в патрубок газової камери, а пружинні елементи своїми фасками (41) притискують його до патрубка, фіксуючи рукоятку перезаряджання і пов'язаний з нею трубчастий штовхач від мимовільного переміщення в процесі стрільби. Робота механізму в процесі стрільби (фіг. 12). При натисненні на спусковий гачок відбувається постріл і порохові гази, впливаючи через поршень (11) з штоком (10) на раму замка (7), відкидають її назад, при цьому трубчастий штовхач (12) і пов'язана з ним колодка з рукояткою перезаряджання (13) залишаються нерухомими Вони утримуються від переміщення пружиною (6) газової трубки. Трубчастий штовхач, в даному випадку, виконує функцію напрямної руху газового поршня. Відкотившись в крайнє заднє положення, рама замка під впливом зворотного механізму (9) повертається в початкове положення. При цьому, одночасно, з входом газового поршня (11) в газову камеру (4) у внутрішній канал трубчастого штовхача (12) ззаду входить циліндрична ділянка (16) упору штока газового поршня, що направляється конусною ділянкою (17). Упорний буртик (15) стає напроти заднього торця трубчастого штовхача. 2 UA 107916 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 Механізм перезаряджання ручної вогнепальної автоматичної зброї, що містить ствольну коробку із стволом та газовою камерою, раму замка, встановлену в ствольній коробці, замок, який встановлений в рамі замка, газовідвідний механізм з газовою трубкою і поршнем, шток якого встановлений в отворі рами замка, механізм рукоятки перезаряджання, який включає трубчастий штовхач, встановлений в газовій трубці, рукоятку перезаряджання з колодкою, яка встановлена на трубчастому штовхачі, та зворотний механізм, який відрізняється тим, що рукоятка перезаряджання і трубчастий штовхач, на якому вона встановлена, під час стрільби залишаються нерухомими і утримуються від мимовільного переміщення пружиною газової трубки, яка притискає штовхач до патрубка газової камери, рукоятка виготовлена з пластмаси і нерухомо закріплена на своїй колодці, трубчастий штовхач в нижній передній частині має виступ для ущільнення стику штовхача і патрубка газової камери, на напрямному паску поршня виконані виїмки для зменшення площі тертя, на зовнішніх напрямних поверхнях трубчастого штовхача виконані додаткові чотири лиски, що роблять його поперечний переріз восьмикутної форми, для зменшення площі контакту з газовою трубкою, внутрішній канал трубчастого штовхача у передній частини має виконану під малим кутом фаску, співпадаючу з вхідним конусом патрубка газової камери для зниження площі його переднього торця, тиск порохових газів на який веде до відкидання його від патрубка. 3 UA 107916 C2 4 UA 107916 C2 5 UA 107916 C2 6 UA 107916 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
