Фільтрувальний рукав

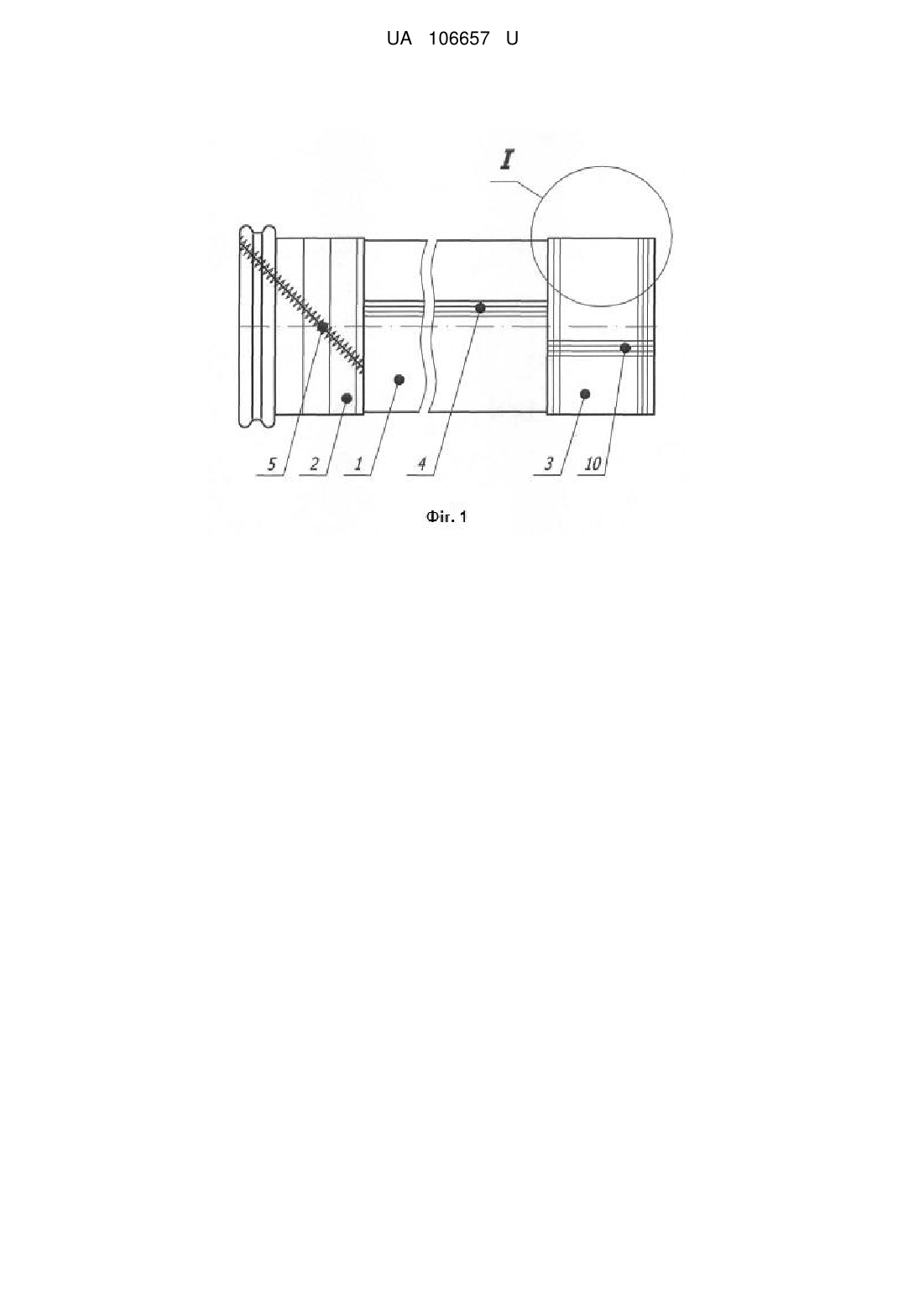

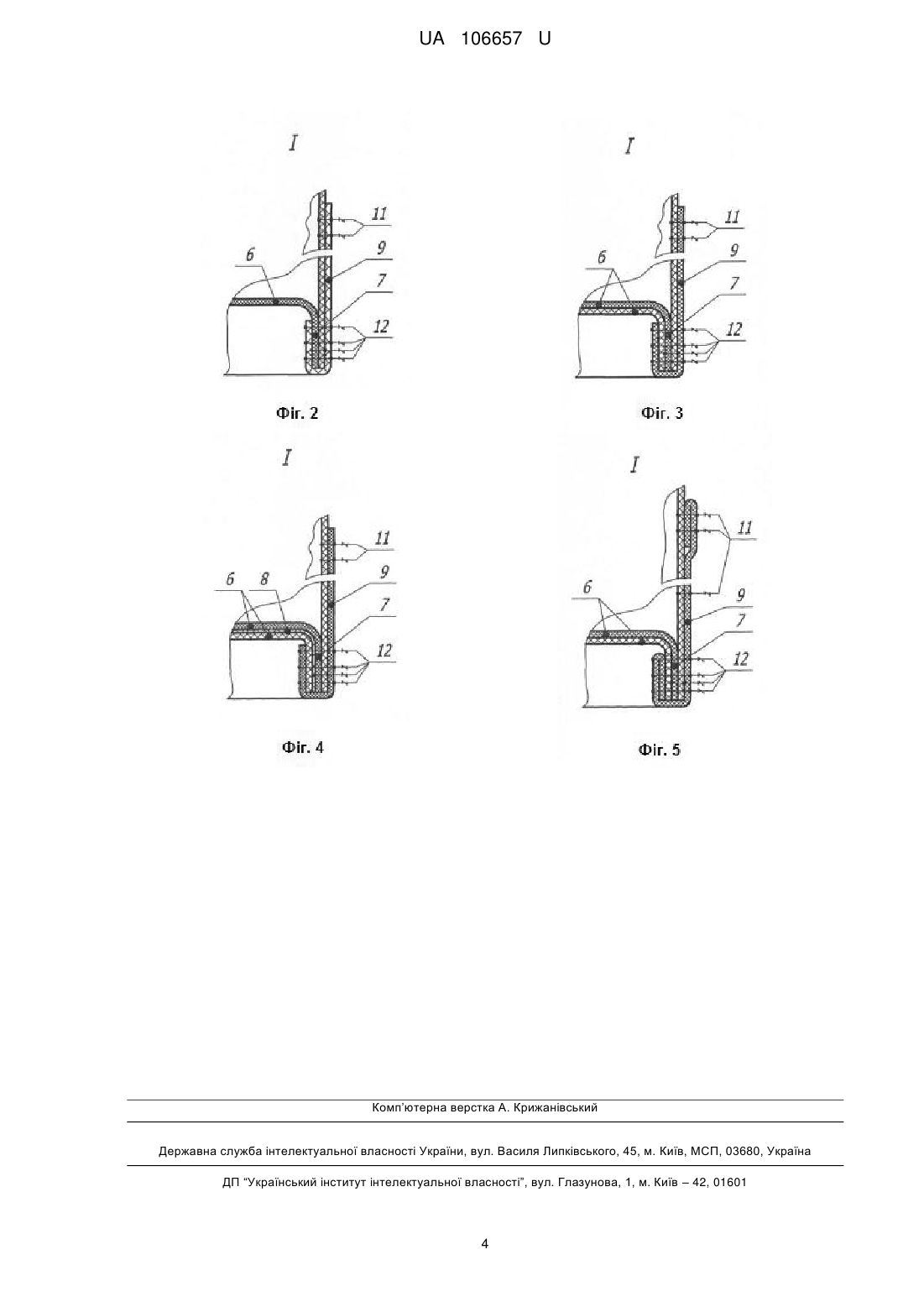

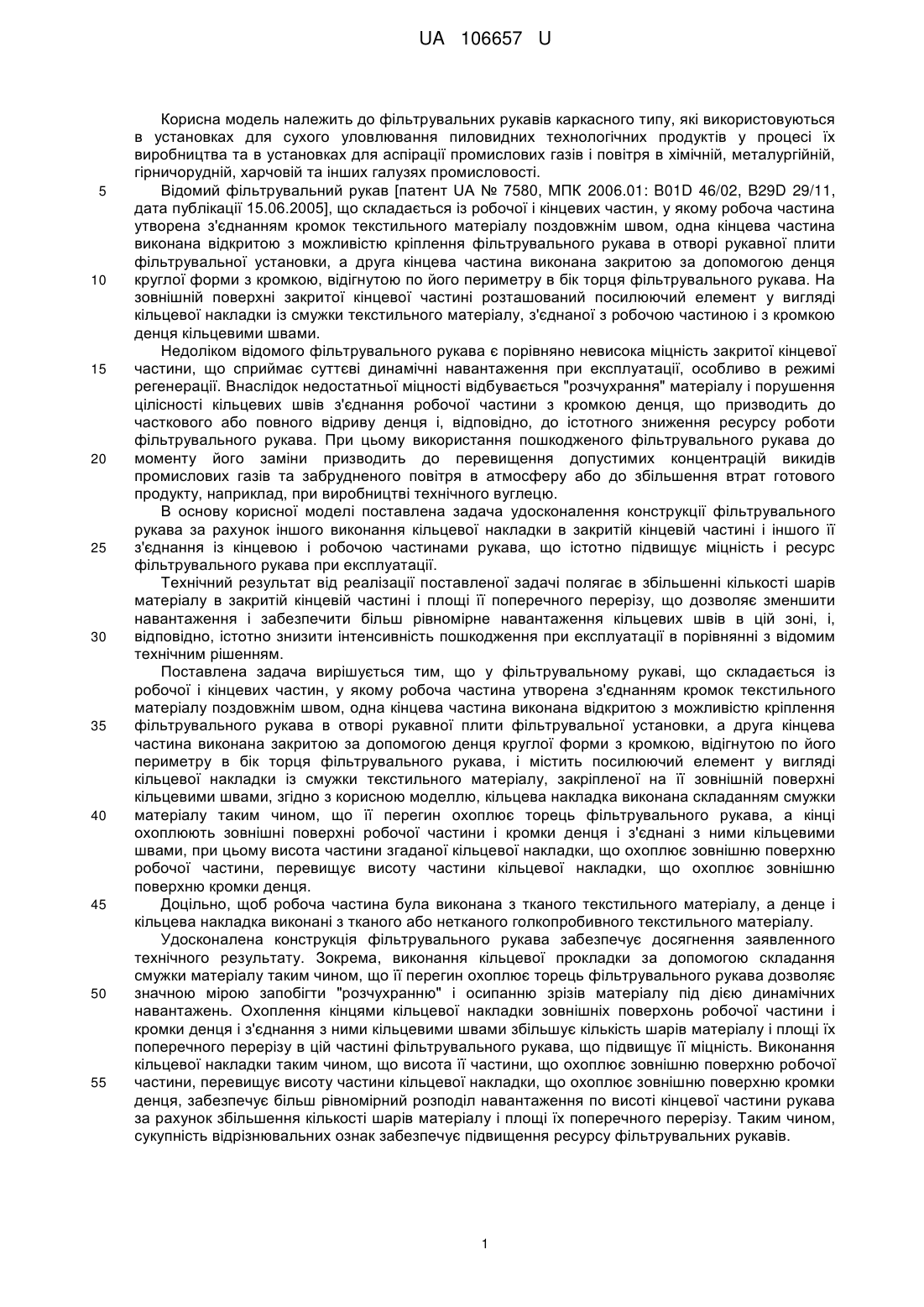

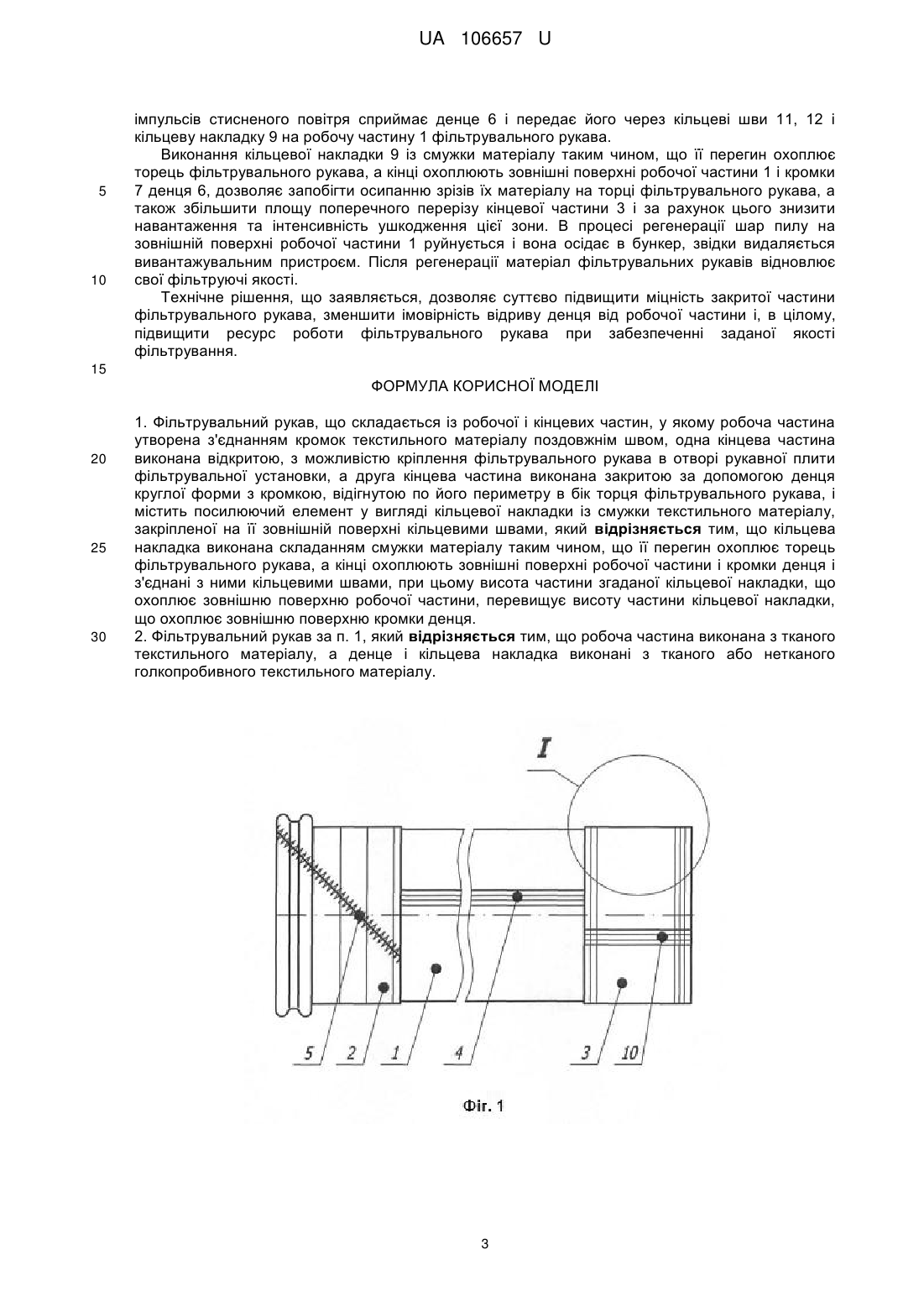

Реферат: Фільтрувальний рукав складається із робочої і кінцевих частин, у якому робоча частина утворена з'єднанням кромок текстильного матеріалу поздовжнім швом. Одна кінцева частина виконана відкритою з можливістю кріплення фільтрувального рукава в отворі рукавної плити фільтрувальної установки. Друга кінцева частина виконана закритою за допомогою денця круглої форми з кромкою, відігнутою по його периметру в бік торця фільтрувального рукава, і містить посилюючий елемент у вигляді кільцевої накладки із смужки текстильного матеріалу, закріпленої на її зовнішній поверхні кільцевими швами. Кільцева накладка виконана складанням смужки матеріалу таким чином, що її перегин охоплює торець фільтрувального рукава, а кінці охоплюють зовнішні поверхні робочої частини і кромки денця і з'єднані з ними кільцевими швами. Висота частини згаданої кільцевої накладки, що охоплює зовнішню поверхню робочої частини, перевищує висоту частини кільцевої накладки, що охоплює зовнішню поверхню кромки денця. Робоча частина виконана з тканого текстильного матеріалу, а денце і кільцева накладка виконані з тканого або нетканого голкопробивного текстильного матеріалів. UA 106657 U (54) ФІЛЬТРУВАЛЬНИЙ РУКАВ UA 106657 U UA 106657 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до фільтрувальних рукавів каркасного типу, які використовуються в установках для сухого уловлювання пиловидних технологічних продуктів у процесі їх виробництва та в установках для аспірації промислових газів і повітря в хімічній, металургійній, гірничорудній, харчовій та інших галузях промисловості. Відомий фільтрувальний рукав [патент UA № 7580, МПК 2006.01: B01D 46/02, B29D 29/11, дата публікації 15.06.2005], що складається із робочої і кінцевих частин, у якому робоча частина утворена з'єднанням кромок текстильного матеріалу поздовжнім швом, одна кінцева частина виконана відкритою з можливістю кріплення фільтрувального рукава в отворі рукавної плити фільтрувальної установки, а друга кінцева частина виконана закритою за допомогою денця круглої форми з кромкою, відігнутою по його периметру в бік торця фільтрувального рукава. На зовнішній поверхні закритої кінцевої частині розташований посилюючий елемент у вигляді кільцевої накладки із смужки текстильного матеріалу, з'єднаної з робочою частиною і з кромкою денця кільцевими швами. Недоліком відомого фільтрувального рукава є порівняно невисока міцність закритої кінцевої частини, що сприймає суттєві динамічні навантаження при експлуатації, особливо в режимі регенерації. Внаслідок недостатньої міцності відбувається "розчухрання" матеріалу і порушення цілісності кільцевих швів з'єднання робочої частини з кромкою денця, що призводить до часткового або повного відриву денця і, відповідно, до істотного зниження ресурсу роботи фільтрувального рукава. При цьому використання пошкодженого фільтрувального рукава до моменту його заміни призводить до перевищення допустимих концентрацій викидів промислових газів та забрудненого повітря в атмосферу або до збільшення втрат готового продукту, наприклад, при виробництві технічного вуглецю. В основу корисної моделі поставлена задача удосконалення конструкції фільтрувального рукава за рахунок іншого виконання кільцевої накладки в закритій кінцевій частині і іншого її з'єднання із кінцевою і робочою частинами рукава, що істотно підвищує міцність і ресурс фільтрувального рукава при експлуатації. Технічний результат від реалізації поставленої задачі полягає в збільшенні кількості шарів матеріалу в закритій кінцевій частині і площі її поперечного перерізу, що дозволяє зменшити навантаження і забезпечити більш рівномірне навантаження кільцевих швів в цій зоні, і, відповідно, істотно знизити інтенсивність пошкодження при експлуатації в порівнянні з відомим технічним рішенням. Поставлена задача вирішується тим, що у фільтрувальному рукаві, що складається із робочої і кінцевих частин, у якому робоча частина утворена з'єднанням кромок текстильного матеріалу поздовжнім швом, одна кінцева частина виконана відкритою з можливістю кріплення фільтрувального рукава в отворі рукавної плити фільтрувальної установки, а друга кінцева частина виконана закритою за допомогою денця круглої форми з кромкою, відігнутою по його периметру в бік торця фільтрувального рукава, і містить посилюючий елемент у вигляді кільцевої накладки із смужки текстильного матеріалу, закріпленої на її зовнішній поверхні кільцевими швами, згідно з корисною моделлю, кільцева накладка виконана складанням смужки матеріалу таким чином, що її перегин охоплює торець фільтрувального рукава, а кінці охоплюють зовнішні поверхні робочої частини і кромки денця і з'єднані з ними кільцевими швами, при цьому висота частини згаданої кільцевої накладки, що охоплює зовнішню поверхню робочої частини, перевищує висоту частини кільцевої накладки, що охоплює зовнішню поверхню кромки денця. Доцільно, щоб робоча частина була виконана з тканого текстильного матеріалу, а денце і кільцева накладка виконані з тканого або нетканого голкопробивного текстильного матеріалу. Удосконалена конструкція фільтрувального рукава забезпечує досягнення заявленного технічного результату. Зокрема, виконання кільцевої прокладки за допомогою складання смужки матеріалу таким чином, що її перегин охоплює торець фільтрувального рукава дозволяє значною мірою запобігти "розчухранню" і осипанню зрізів матеріалу під дією динамічних навантажень. Охоплення кінцями кільцевої накладки зовнішніх поверхонь робочої частини і кромки денця і з'єднання з ними кільцевими швами збільшує кількість шарів матеріалу і площі їх поперечного перерізу в цій частині фільтрувального рукава, що підвищує її міцність. Виконання кільцевої накладки таким чином, що висота її частини, що охоплює зовнішню поверхню робочої частини, перевищує висоту частини кільцевої накладки, що охоплює зовнішню поверхню кромки денця, забезпечує більш рівномірний розподіл навантаження по висоті кінцевої частини рукава за рахунок збільшення кількості шарів матеріалу і площі їх поперечного перерізу. Таким чином, сукупність відрізнювальних ознак забезпечує підвищення ресурсу фільтрувальних рукавів. 1 UA 106657 U 5 10 15 20 25 30 35 40 45 50 55 Суть корисної моделі пояснюється на прикладі виконання фільтрувального рукава каркасного типу, який використовують в установках для уловлювання сухого пилу технологічних продуктів у процесі їх виробництва та в установках для аспірації промислових газів і повітря. Фільтрувальний рукав представлений фігурами креслення, де на фіг. 1 показаний загальний вигляд фільтрувального рукава; на фіг. 2 - вид I на фіг. 1 – приклад виконання з денцем та кільцевою накладкою з нетканого голкопробивного текстильного матеріалу; на фіг. 3 - вид I на фіг. 1 – те ж з денцем з тканого (зовнішній шар) і нетканого голкопробивного текстильного (внутрішній шар) матеріалів; на фіг. 4 - вид I на фіг. 1 – те ж з денцем, виконаним з сіточкою між зовнішнім шаром з тканого матеріалу і внутрішнім шаром з нетканого матеріалу; на фіг. 5 - вид I на фіг. 1 - приклад виконання фільтрувального рукава з денцем з тканого (зовнішній шар) і нетканого голкопробивного текстильного (внутрішній шар) матеріалів і кільцевої накладкою з тканого текстильного матеріалу з підворотом кромок. Фільтрувальний рукав складається (фіг. 1) з робочої частини 1 і кінцевих 2 і 3 частин. Робоча частина 1 виконана з'єднанням кромок текстильного матеріалу поздовжнім швом 4. В залежності від матеріалу робочої частини 1 поздовжній шов 4 може бути виконаний "в замок" або "внаклад" двома (не показано), трьома або чотирма (не показано) паралельними строчками z ланцюгового стібка. Кінцева частина 2 виконана відкритою у вигляді манжети, утвореної складанням окремої смужки матеріалу, і з'єднана поздовжнім швом 5, виконаним під кутом і зі зміщенням відносно поздовжнього шва 4 робочої частини 1. При цьому вільні кінці згаданої смужки матеріалу можуть бути розташовані з обох сторін або з однією зі сторін робочої частини 1. Кінцева частина 2 може бути виконана відкритою у вигляді манжети, утвореної підгинням текстильного матеріалу рукава. Всередині манжети розташовані елементи для кріплення фільтрувального рукава в отворі рукавної плити фільтрувальної установки (не показано). Кінцева частина 3 виконана (фіг. 2-5) закритою за допомогою денця 6 круглої форми з відігнутою по його периметру кромкою 7. Денце 6 закріплено таким чином, що відігнута кромка 7 звернена до торця фільтрувального рукава. При цьому денце 6 може бути виконано з одного шару тканого або нетканого голкопробивного текстильного матеріалу (фіг. 2), або з двох шарів, що складаються з тканого (зовнішній шар) і нетканого голкопробивного текстильного (внутрішній шар) матеріалів (фіг. 3), або з трьох шарів, що містять сіточку 8 між згаданими зовнішнім і внутрішнім шарами матеріалів (фіг. 4). З урахуванням умов експлуатації зовнішній шар денця 6 може бути виконаний з нетканого голкопробивного текстильного матеріалу, а внутрішній – з тканого текстильного матеріалу або з однакового текстильного матеріалу. Кільцева накладка 9 виконана складанням смужки матеріалу таким чином, що її перегин охоплює торець фільтрувального рукава, а кінцеві частини охоплюють зовнішні поверхні робочої частини 1 і кромки 7 денця 6. При цьому висота кінцевої частини, що охоплює зовнішню поверхню робочої частини 1, в 2-10 разів перевищує висоту кінцевої частини, що охоплює зовнішню поверхню кромки 7 денця 6 (фіг. 2-5). Смужки матеріалу, що утворюють кільцеву прокладку 9, з'єднані між собою поздовжнім швом 10 (фіг. 1), а з робочою частиною 1 і з кромкою 7 денця 6 кільцевими швами, відповідно, 11 і 12, виконаними паралельними строчками z. Кільцева накладка 9 може бути виконана з тканого (фіг. 5) чи нетканого голкопробивного текстильного (фіг. 2-4) матеріалів. Кільцева накладка 9 з тканого голкопробивного матеріалу виконана з підгинанням протилежних кромок на її внутрішню сторону (фіг. 5). Фільтрувальний рукав використовують в роботі наступним чином. Фільтрувальний рукав закритою кінцевою частиною 3 опускають через отвір в рукавній плиті в герметичну секцію фільтрувальної установки (не показано) і закріплюють відкритою кінцевою частиною 2. Потім через отвір у відкритій кінцевій частині 2 усередину фільтрувального рукава встановлюють металевий каркас (не показаний). При роботі фільтрувальної установки запилений газ по газопроводу подають в замкнутий простір герметичної секції, де він проходить через матеріал робочої частини 1 фільтрувальних рукавів і очищається від пилу, після чого через випускний газохід направляється в атмосферу. У процесі фільтрування частинки пилу осідають на зовнішній поверхні робочої частини 1. У міру осадження пилу опір матеріалу робочої частини 1 фільтрувальних рукавів запиленому газу, що надходить, поступово збільшується. Коли він досягне деякого граничного значення, фільтрувальна установка переводиться в режим регенерації для очищення фільтрувальних рукавів від осілого на них пилу. Регенерація фільтрувальних рукавів здійснюється, як правило, автоматично шляхом подачі стисненого повітря через клапани імпульсами всередину кожного рукава. При цьому основне динамічне навантаження від 2 UA 106657 U 5 10 імпульсів стисненого повітря сприймає денце 6 і передає його через кільцеві шви 11, 12 і кільцеву накладку 9 на робочу частину 1 фільтрувального рукава. Виконання кільцевої накладки 9 із смужки матеріалу таким чином, що її перегин охоплює торець фільтрувального рукава, а кінці охоплюють зовнішні поверхні робочої частини 1 і кромки 7 денця 6, дозволяє запобігти осипанню зрізів їх матеріалу на торці фільтрувального рукава, а також збільшити площу поперечного перерізу кінцевої частини 3 і за рахунок цього знизити навантаження та інтенсивність ушкодження цієї зони. В процесі регенерації шар пилу на зовнішній поверхні робочої частини 1 руйнується і вона осідає в бункер, звідки видаляється вивантажувальним пристроєм. Після регенерації матеріал фільтрувальних рукавів відновлює свої фільтруючі якості. Технічне рішення, що заявляється, дозволяє суттєво підвищити міцність закритої частини фільтрувального рукава, зменшити імовірність відриву денця від робочої частини і, в цілому, підвищити ресурс роботи фільтрувального рукава при забезпеченні заданої якості фільтрування. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 1. Фільтрувальний рукав, що складається із робочої і кінцевих частин, у якому робоча частина утворена з'єднанням кромок текстильного матеріалу поздовжнім швом, одна кінцева частина виконана відкритою, з можливістю кріплення фільтрувального рукава в отворі рукавної плити фільтрувальної установки, а друга кінцева частина виконана закритою за допомогою денця круглої форми з кромкою, відігнутою по його периметру в бік торця фільтрувального рукава, і містить посилюючий елемент у вигляді кільцевої накладки із смужки текстильного матеріалу, закріпленої на її зовнішній поверхні кільцевими швами, який відрізняється тим, що кільцева накладка виконана складанням смужки матеріалу таким чином, що її перегин охоплює торець фільтрувального рукава, а кінці охоплюють зовнішні поверхні робочої частини і кромки денця і з'єднані з ними кільцевими швами, при цьому висота частини згаданої кільцевої накладки, що охоплює зовнішню поверхню робочої частини, перевищує висоту частини кільцевої накладки, що охоплює зовнішню поверхню кромки денця. 2. Фільтрувальний рукав за п. 1, який відрізняється тим, що робоча частина виконана з тканого текстильного матеріалу, а денце і кільцева накладка виконані з тканого або нетканого голкопробивного текстильного матеріалу. 3 UA 106657 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
