Рюкзак

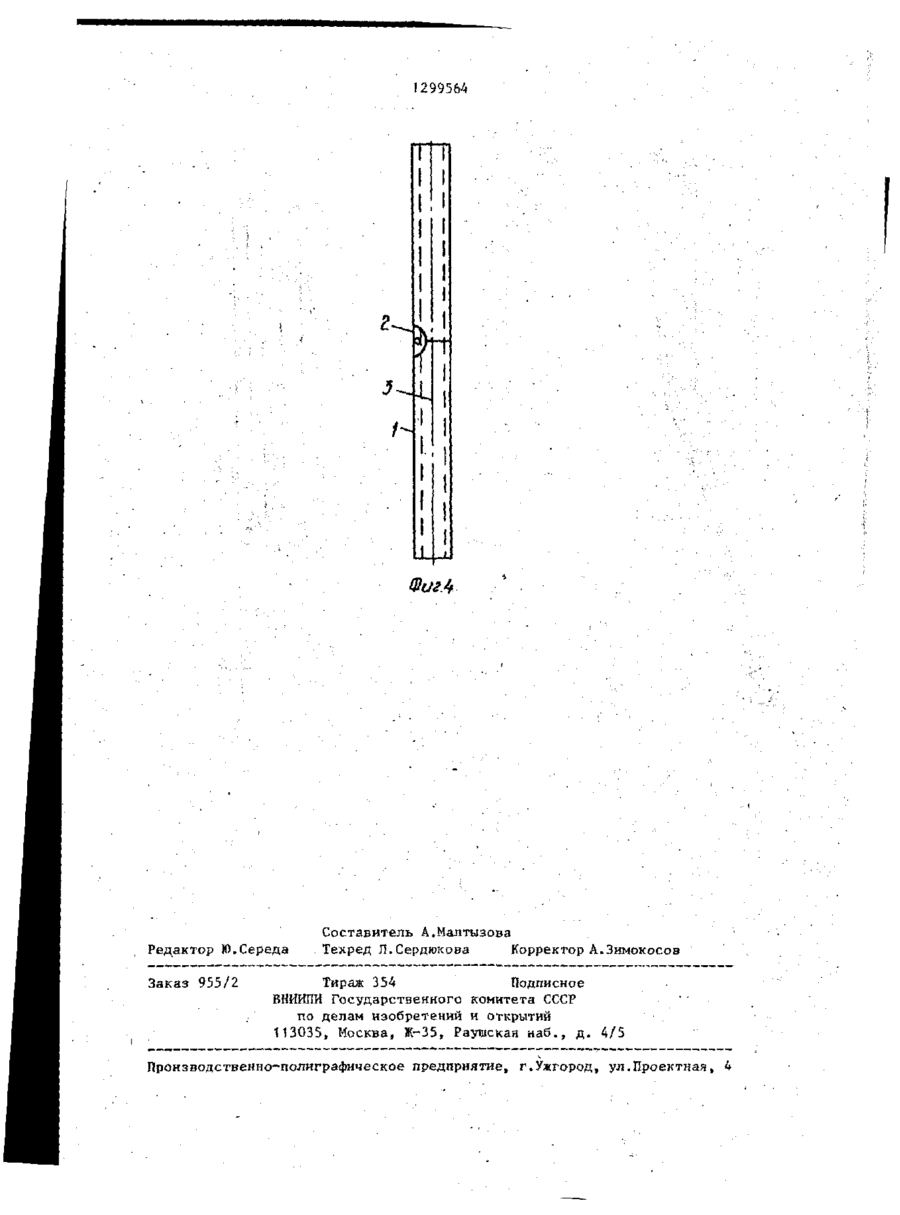

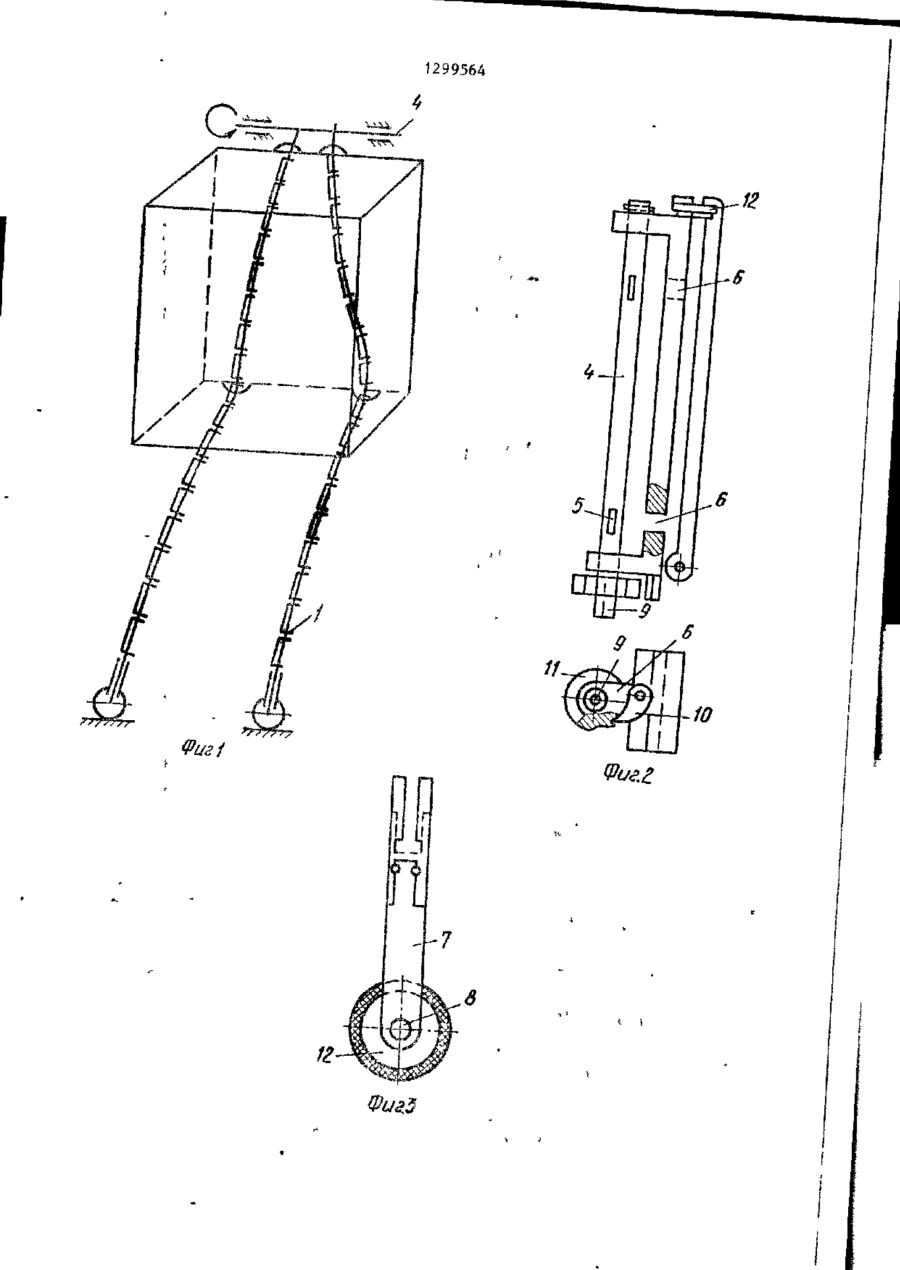

Изобретение относится к туристическим принадлежностям и позволяет повысить удобство эксплуатации. Рюкзак содержит опоры, выполненные из трубчатых элементов, соединенных меж ду собой шарнирно. Через них пропущен трос, один конец которого крепится на валу и служит элементом натяжения троса. Другой конец троса крепится на трубчатом элементе, содержащем вилку крепгтения копеса. Натяжение троса фиксируется стопорным элементом, выполненным в виде подпружиненной собачки. Ось механизма натяжения троса расположена в точке крепления заплечных ремней к корпусу рюкзака и установлена с возможностью вращения относительно корпуса. 4 ил. •JO 35 1299564 J OIHOt-ИИИ Л іуріїСТС ким принадлежностям, к конструкции рюкзаков, которые мог уг быть использованы в качестве спортивного инвентаря, а также для хозяйственных нужд. 5 Цель изобретения - повышение удобства эксплуатации. ]\а фиг. 1 изображена схема рюкзака, общий вид; на фиг,2 - механизм натяжения троса; на фиг.З - узел колеса; Ю на фиг,h - соединение трубчатых элементов . N Рюкзак состоит нз опоры, выполненной из профильно-трубчатых элементов t, соединенных между собой шарниром '5 2, с пропущенным чррез них тросом 3, Один конец гроса 3 крепится к элеменгу натяжения, выполненного в шіде вала k в прорези 5 и пропускается через отверстие. Второй конец троса 20 крепится на трубчатом элементе 1, содержащем В И П К У крепления колеса 7, в проушинах которой имеются отверстия для оси 8, обеспечивающей свободное вращение металлического колеса с *5 амортизирующим резиновым покрытием, в вертикальной плоскости. Бал 4 вращается рукояткой, посаженной на четырехгранный выступ 'К Натяжение троса 3 фиксируется стопорным эцементом, 30 аьпопнетгам Б виде подпружиненной собачки 10, фиксирующей врашение зубчатого колеса 1 1 , жестко посаженного на ось вала А. Крепление vcTpoiicTna к верхней части лямок осуществлявїся 35 с помощью ттридимнои планки 12. Ось механизма натяжения троса 3 расположен і в точке креппения яаплечных ремней к корпусу рюкзака и установлена с возможностью вращения отно40 сительно корпуса. Устройство работает счедуощмм образом. Вращением рукоятки, посаженной на ват 4 в направлении вращения часовой стрегтки, добиваются заданной упругости подпорок, обеспечивающей поддержание груза. Приведение устройства в нерабочее положение осуществляется приданием свободного вращения валу 4, что достигается при освобождении фиксирующей собачки 10* Регулируемый угол наклона подпорок за счет их жесткости, позволяет использовать их при наклонном относительно горизонта положении человека, несущего груз. Это особенно валено при движении под гору или с горы* Полное ослабление троса позволяет компактно свернуть устройство и расположить его з боковых карманах рюкзака. Формула изобретения Рюкзак, содержащий корпус, заплечные ремни и опору с колесом, о т л и ч а ю щ и й с я тем, что, с целью повышения удобства эксплуатации, опора выполнена в виде трубчатых злементов, шарнирно связанных между собой, и снабжена тросом и элементом его натяжения, трос расположен внутри трубчатых элементов, з элемент для его натяжения выполнен в виде оси с прорезями для закрепления троса и имеет стопорный элемент, при этом ось механизма натяжения расположена в точке крепления заплечных ремней к корпусу рюк%ака и установлена с возможностью вращения относительно корпуса. 1299564 Фш1 1299564 ФшЛ Редактор Ю.Середа Заказ 955/2 Составитель А.Малтызова Техред Л.Сердюкова Корректор А.Зимокосов Тираж 354 Подписное ВНИИЇЇИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35» Раушская наб,, д, 4/5 Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная»
