Система дренажу і контролю поливу для горщика для рослин

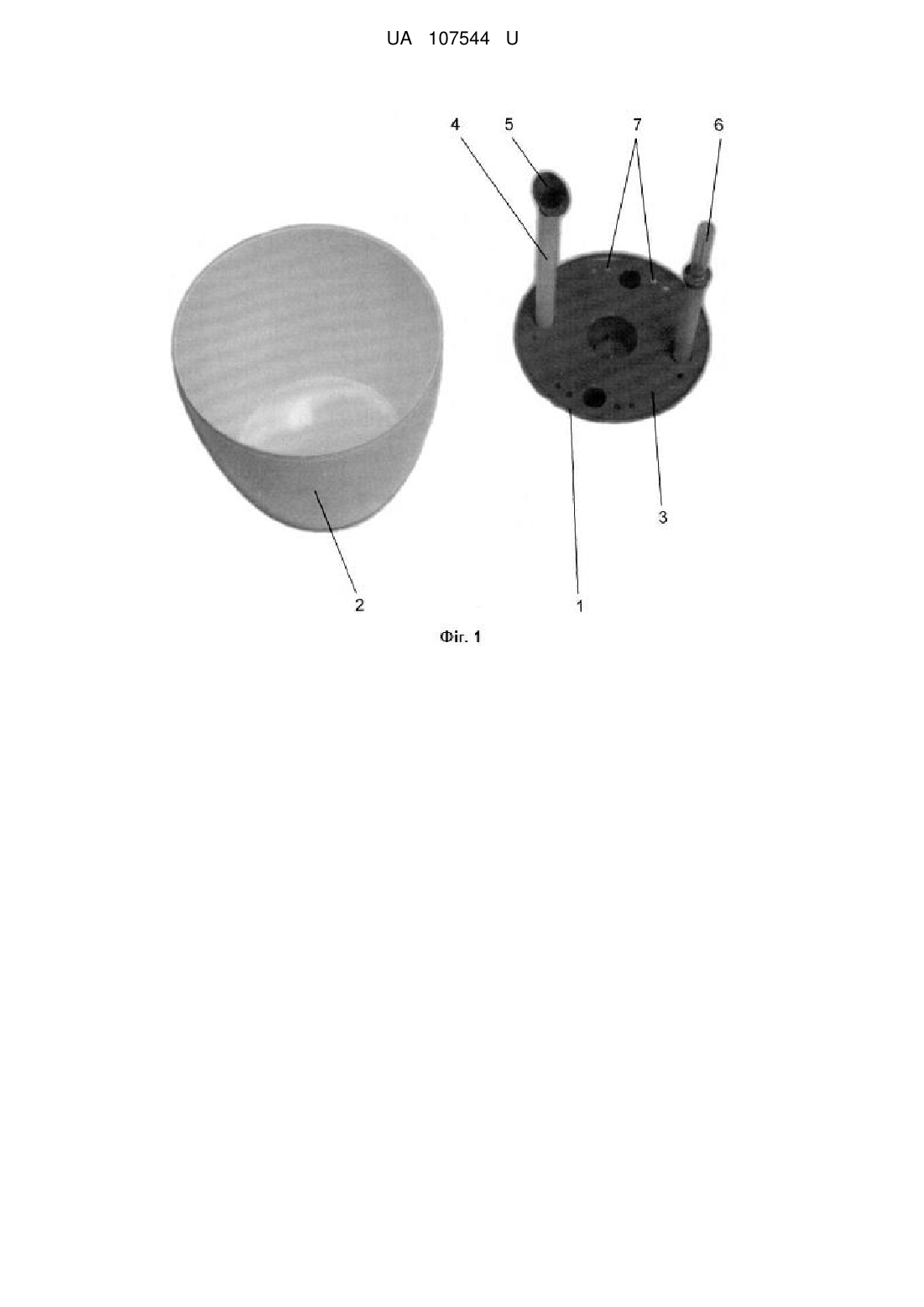

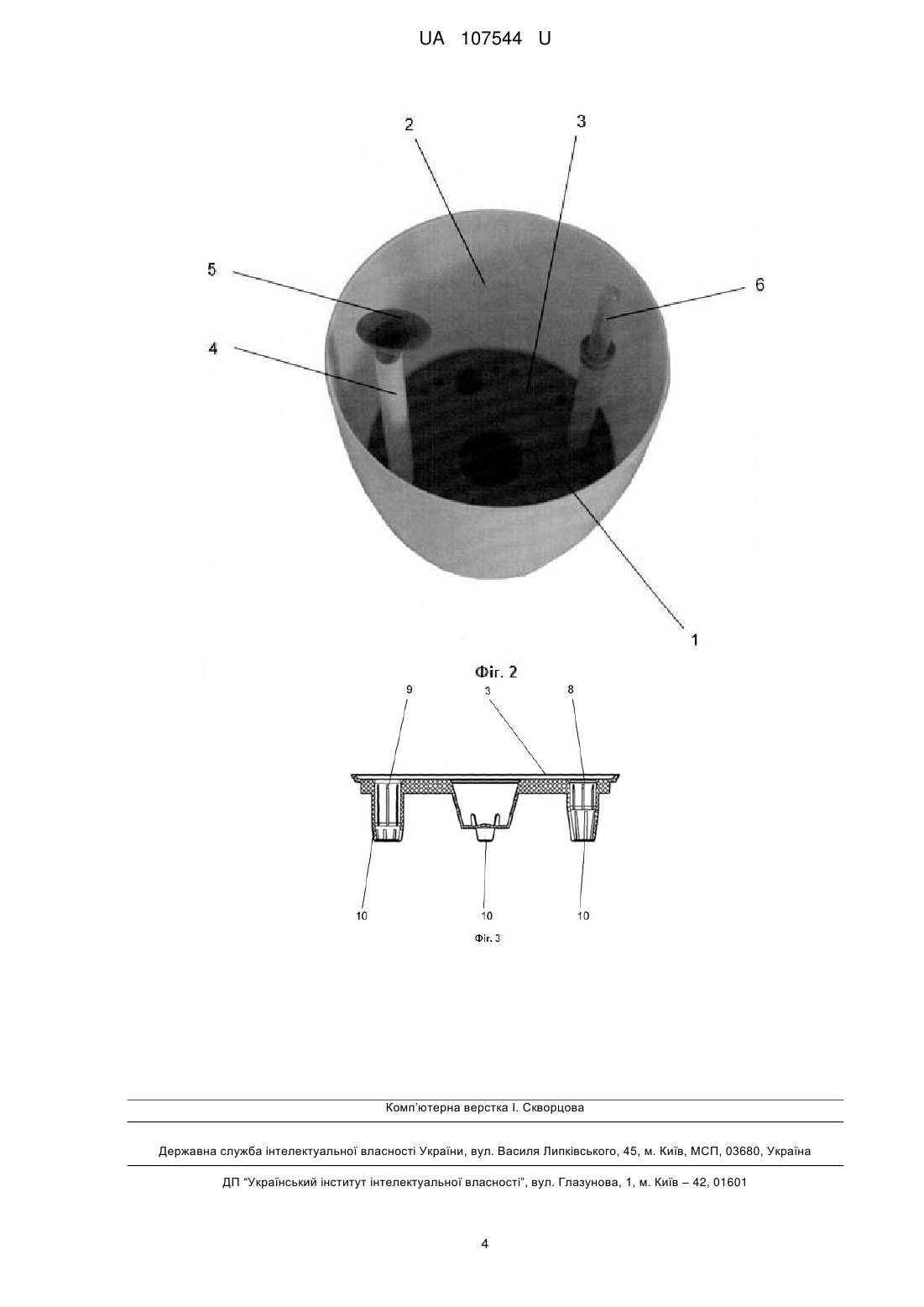

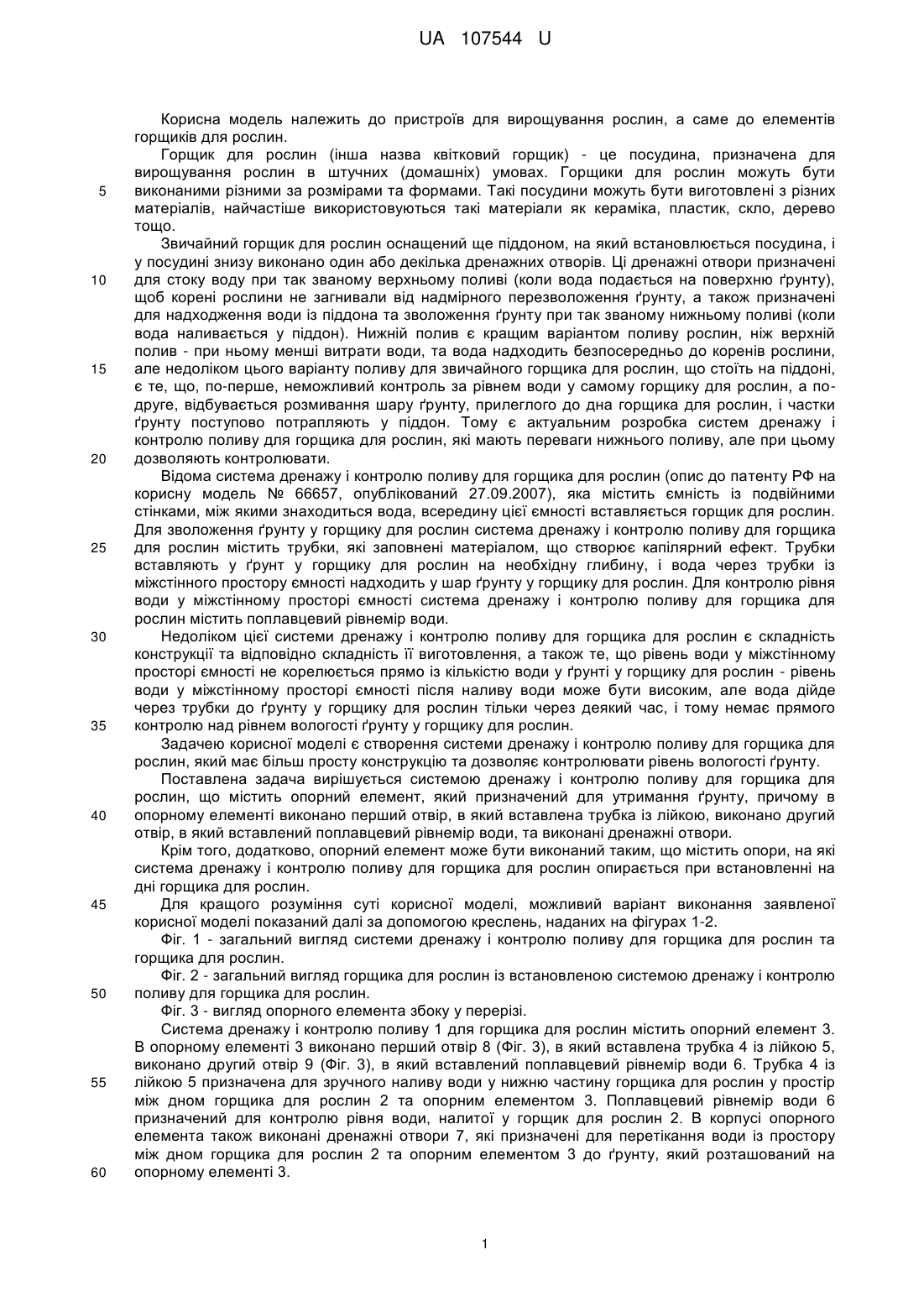

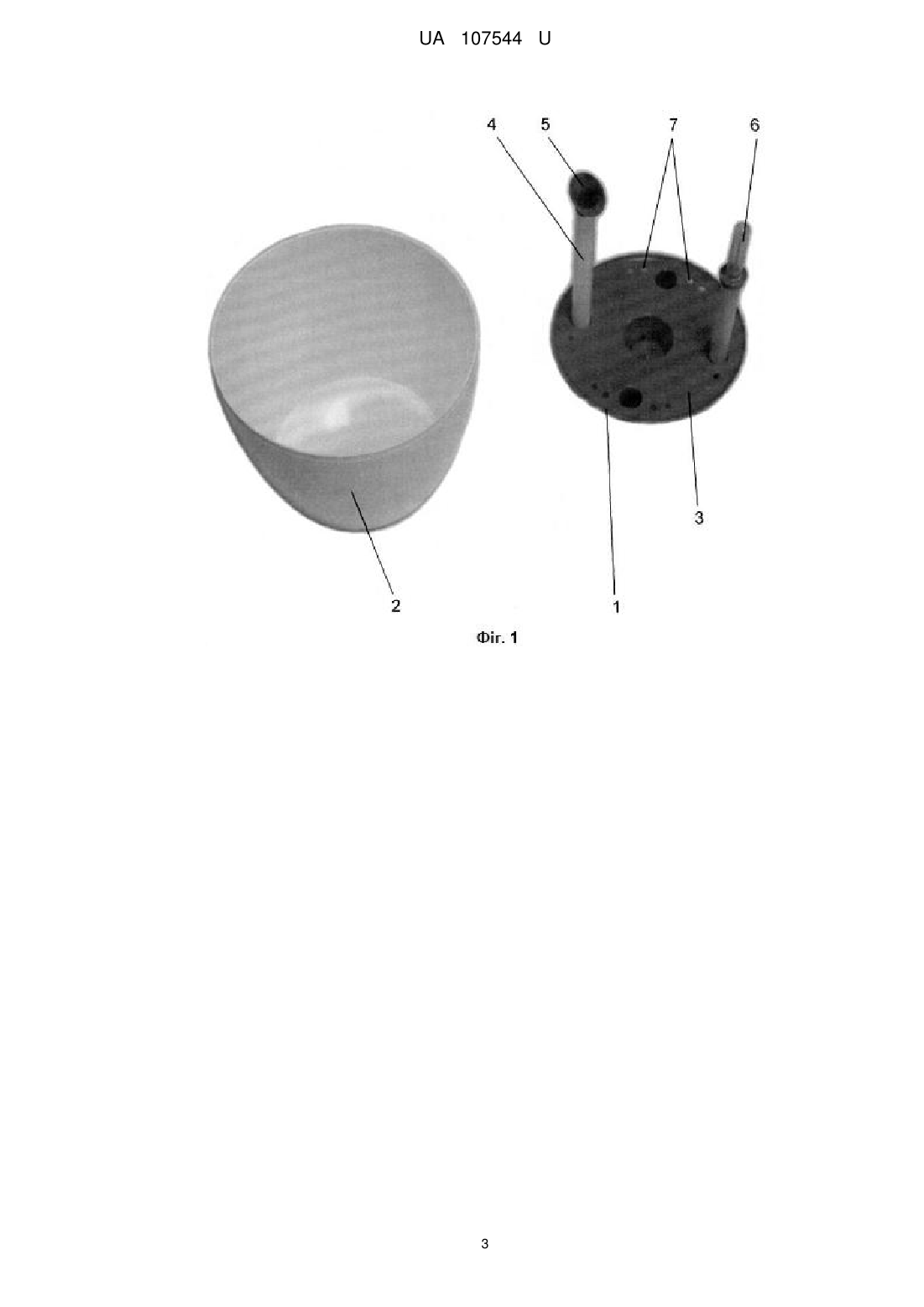

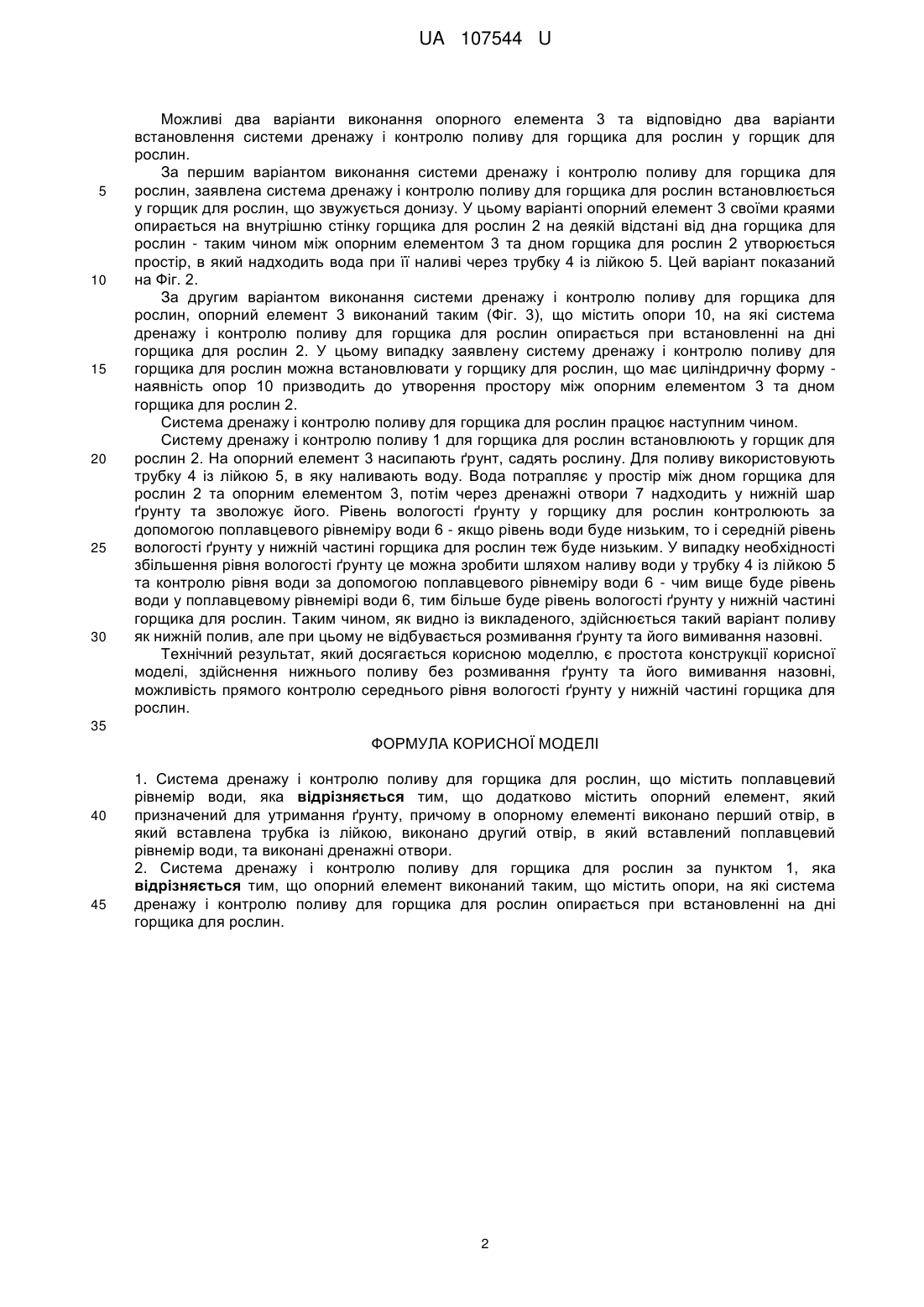

Реферат: Система дренажу і контролю поливу для горщика для рослин містить поплавцевий рівнемір води. Додатково містить опорний елемент, який призначений для утримання ґрунту, причому в опорному елементі виконано перший отвір, в який вставлена трубка із лійкою, виконано другий отвір, в який вставлений поплавцевий рівнемір води, та виконані дренажні отвори. UA 107544 U (12) UA 107544 U UA 107544 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для вирощування рослин, а саме до елементів горщиків для рослин. Горщик для рослин (інша назва квітковий горщик) - це посудина, призначена для вирощування рослин в штучних (домашніх) умовах. Горщики для рослин можуть бути виконаними різними за розмірами та формами. Такі посудини можуть бути виготовлені з різних матеріалів, найчастіше використовуються такі матеріали як кераміка, пластик, скло, дерево тощо. Звичайний горщик для рослин оснащений ще піддоном, на який встановлюється посудина, і у посудині знизу виконано один або декілька дренажних отворів. Ці дренажні отвори призначені для стоку воду при так званому верхньому поливі (коли вода подається на поверхню ґрунту), щоб корені рослини не загнивали від надмірного перезволоження ґрунту, а також призначені для надходження води із піддона та зволоження ґрунту при так званому нижньому поливі (коли вода наливається у піддон). Нижній полив є кращим варіантом поливу рослин, ніж верхній полив - при ньому менші витрати води, та вода надходить безпосередньо до коренів рослини, але недоліком цього варіанту поливу для звичайного горщика для рослин, що стоїть на піддоні, є те, що, по-перше, неможливий контроль за рівнем води у самому горщику для рослин, а подруге, відбувається розмивання шару ґрунту, прилеглого до дна горщика для рослин, і частки ґрунту поступово потрапляють у піддон. Тому є актуальним розробка систем дренажу і контролю поливу для горщика для рослин, які мають переваги нижнього поливу, але при цьому дозволяють контролювати. Відома система дренажу і контролю поливу для горщика для рослин (опис до патенту РФ на корисну модель № 66657, опублікований 27.09.2007), яка містить ємність із подвійними стінками, між якими знаходиться вода, всередину цієї ємності вставляється горщик для рослин. Для зволоження ґрунту у горщику для рослин система дренажу і контролю поливу для горщика для рослин містить трубки, які заповнені матеріалом, що створює капілярний ефект. Трубки вставляють у ґрунт у горщику для рослин на необхідну глибину, і вода через трубки із міжстінного простору ємності надходить у шар ґрунту у горщику для рослин. Для контролю рівня води у міжстінному просторі ємності система дренажу і контролю поливу для горщика для рослин містить поплавцевий рівнемір води. Недоліком цієї системи дренажу і контролю поливу для горщика для рослин є складність конструкції та відповідно складність її виготовлення, а також те, що рівень води у міжстінному просторі ємності не корелюється прямо із кількістю води у ґрунті у горщику для рослин - рівень води у міжстінному просторі ємності після наливу води може бути високим, але вода дійде через трубки до ґрунту у горщику для рослин тільки через деякий час, і тому немає прямого контролю над рівнем вологості ґрунту у горщику для рослин. Задачею корисної моделі є створення системи дренажу і контролю поливу для горщика для рослин, який має більш просту конструкцію та дозволяє контролювати рівень вологості ґрунту. Поставлена задача вирішується системою дренажу і контролю поливу для горщика для рослин, що містить опорний елемент, який призначений для утримання ґрунту, причому в опорному елементі виконано перший отвір, в який вставлена трубка із лійкою, виконано другий отвір, в який вставлений поплавцевий рівнемір води, та виконані дренажні отвори. Крім того, додатково, опорний елемент може бути виконаний таким, що містить опори, на які система дренажу і контролю поливу для горщика для рослин опирається при встановленні на дні горщика для рослин. Для кращого розуміння суті корисної моделі, можливий варіант виконання заявленої корисної моделі показаний далі за допомогою креслень, наданих на фігурах 1-2. Фіг. 1 - загальний вигляд системи дренажу і контролю поливу для горщика для рослин та горщика для рослин. Фіг. 2 - загальний вигляд горщика для рослин із встановленою системою дренажу і контролю поливу для горщика для рослин. Фіг. 3 - вигляд опорного елемента збоку у перерізі. Система дренажу і контролю поливу 1 для горщика для рослин містить опорний елемент 3. В опорному елементі 3 виконано перший отвір 8 (Фіг. 3), в який вставлена трубка 4 із лійкою 5, виконано другий отвір 9 (Фіг. 3), в який вставлений поплавцевий рівнемір води 6. Трубка 4 із лійкою 5 призначена для зручного наливу води у нижню частину горщика для рослин у простір між дном горщика для рослин 2 та опорним елементом 3. Поплавцевий рівнемір води 6 призначений для контролю рівня води, налитої у горщик для рослин 2. В корпусі опорного елемента також виконані дренажні отвори 7, які призначені для перетікання води із простору між дном горщика для рослин 2 та опорним елементом 3 до ґрунту, який розташований на опорному елементі 3. 1 UA 107544 U 5 10 15 20 25 30 Можливі два варіанти виконання опорного елемента 3 та відповідно два варіанти встановлення системи дренажу і контролю поливу для горщика для рослин у горщик для рослин. За першим варіантом виконання системи дренажу і контролю поливу для горщика для рослин, заявлена система дренажу і контролю поливу для горщика для рослин встановлюється у горщик для рослин, що звужується донизу. У цьому варіанті опорний елемент 3 своїми краями опирається на внутрішню стінку горщика для рослин 2 на деякій відстані від дна горщика для рослин - таким чином між опорним елементом 3 та дном горщика для рослин 2 утворюється простір, в який надходить вода при її наливі через трубку 4 із лійкою 5. Цей варіант показаний на Фіг. 2. За другим варіантом виконання системи дренажу і контролю поливу для горщика для рослин, опорний елемент 3 виконаний таким (Фіг. 3), що містить опори 10, на які система дренажу і контролю поливу для горщика для рослин опирається при встановленні на дні горщика для рослин 2. У цьому випадку заявлену систему дренажу і контролю поливу для горщика для рослин можна встановлювати у горщику для рослин, що має циліндричну форму наявність опор 10 призводить до утворення простору між опорним елементом 3 та дном горщика для рослин 2. Система дренажу і контролю поливу для горщика для рослин працює наступним чином. Систему дренажу і контролю поливу 1 для горщика для рослин встановлюють у горщик для рослин 2. На опорний елемент 3 насипають ґрунт, садять рослину. Для поливу використовують трубку 4 із лійкою 5, в яку наливають воду. Вода потрапляє у простір між дном горщика для рослин 2 та опорним елементом 3, потім через дренажні отвори 7 надходить у нижній шар ґрунту та зволожує його. Рівень вологості ґрунту у горщику для рослин контролюють за допомогою поплавцевого рівнеміру води 6 - якщо рівень води буде низьким, то і середній рівень вологості ґрунту у нижній частині горщика для рослин теж буде низьким. У випадку необхідності збільшення рівня вологості ґрунту це можна зробити шляхом наливу води у трубку 4 із лійкою 5 та контролю рівня води за допомогою поплавцевого рівнеміру води 6 - чим вище буде рівень води у поплавцевому рівнемірі води 6, тим більше буде рівень вологості ґрунту у нижній частині горщика для рослин. Таким чином, як видно із викладеного, здійснюється такий варіант поливу як нижній полив, але при цьому не відбувається розмивання ґрунту та його вимивання назовні. Технічний результат, який досягається корисною моделлю, є простота конструкції корисної моделі, здійснення нижнього поливу без розмивання ґрунту та його вимивання назовні, можливість прямого контролю середнього рівня вологості ґрунту у нижній частині горщика для рослин. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 1. Система дренажу і контролю поливу для горщика для рослин, що містить поплавцевий рівнемір води, яка відрізняється тим, що додатково містить опорний елемент, який призначений для утримання ґрунту, причому в опорному елементі виконано перший отвір, в який вставлена трубка із лійкою, виконано другий отвір, в який вставлений поплавцевий рівнемір води, та виконані дренажні отвори. 2. Система дренажу і контролю поливу для горщика для рослин за пунктом 1, яка відрізняється тим, що опорний елемент виконаний таким, що містить опори, на які система дренажу і контролю поливу для горщика для рослин опирається при встановленні на дні горщика для рослин. 2 UA 107544 U 3 UA 107544 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
